常见的20个基本模拟电路

模拟电路基础知识点总结模拟电路是电子技术中的重要基础知识点，它在现代电子设备中起着至关重要的作用。

通过模拟电路的设计和分析，我们可以实现信号的放大、滤波、混频等功能，从而实现电子设备的正常工作。

一、模拟电路的基本概念1. 电路：由电子元器件和导线等连接而成的电子系统。

2. 模拟电路：处理模拟信号的电路，模拟信号是连续变化的信号。

3. 数字电路：处理数字信号的电路，数字信号是离散变化的信号。

4. 信号：表示信息的物理量，常见的信号有声音、图像、电压等。

5. 信号源：产生信号的电子元器件，比如函数发生器、麦克风等。

二、模拟电路的基本组成1. 电源：提供电路所需的电能。

2. 元件：电子电路中的基本构成单元，包括电阻、电容、电感等。

3. 连接线：将元器件连接起来，传递电能和信号。

4. 放大器：放大电路中的信号，提高信号的幅度。

5. 滤波器：去除电路中的杂散信号，保留所需信号。

6. 比较器：比较两个信号的大小，判断其关系。

7. 混频器：将两个不同频率的信号混合在一起。

三、模拟电路的基本原理1. 电流：电子在导体中的流动，是电荷的移动。

2. 电压：电荷在电场中的势能差，表示电子的能量。

3. 电阻：阻碍电流通过的元件，使电能转化为其他形式的能量。

4. 电容：存储电荷的元件，具有存储和释放能量的特性。

5. 电感：存储磁场能量的元件，具有阻碍电流变化的特性。

四、常见的模拟电路应用1. 放大器：将微弱信号放大到合适的幅度，如音频放大器。

2. 滤波器：去除电路中的噪声和杂散信号，如音频滤波器。

3. 混频器：将两个不同频率的信号混合在一起，如无线电调频。

4. 示波器：观测电路中的信号波形，如示波器。

5. 电源：提供电路所需的直流或交流电源，如电池、电源适配器。

总结：模拟电路是电子技术中的基础知识点，通过对电路的设计和分析，我们可以实现各种功能，如信号放大、滤波、混频等。

了解模拟电路的基本概念、组成和原理，以及常见的应用，对于理解和应用电子技术都是至关重要的。

模拟电路及其应用
模拟电路是指在电子系统中，以模拟方式处理连续时间或连续物理量，将其转换为电信号的电路。

与数字电路不同，模拟电路包括电容、电感、放大器、场效应管、三极管等元器件，可以用于实现信号放大、滤波、调制、解调等功能。

模拟电路具有广泛的应用，比如音频放大、电视接收、计算机输出、功率放大、无线电通信等领域。

常见的模拟电路有运算放大器、振荡器、滤波器、模数转换器、电源管理电路等。

其中，运算放大器是一种重要的模拟电路元件，它具有高增益、高输入阻抗、低输出阻抗等特点，在信号放大、比较、积分、微积分等方面广泛应用。

振荡器是一种可以产生周期性振荡信号的电路，应用于时基、频率合成、调制等领域。

滤波器则可以按照频率特性选择某一频段的信号通过，滤除其他频率的信号，常见的高通、低通、带通、带阻滤波器可以满足不同的应用需求。

总之，模拟电路在现代电子技术中具有极其重要的地位，广泛应用于各种领域，推动了人类社会的科技进步。

一：桥式整流电路全波整流二级管的单向导电性，Si管压降是0.7V，Ge管是0.5V将AC整流成DC，负载两端的电压是Uo=0.9U2, Io=0.9U 2/R L,二极管反向电压U RM=√2 U 2 反向击穿电压不能太大，太大会烧坏整流后仍然还是会有脉动，需要用到滤波电路。

将直流中的交流部分过滤，让电压平滑二：电源滤波：电容两端的电压不能突变电感两端的电流不能突变用电容滤波【C】是在负载两端并联一个电容器适用于电流变化不大的电路Uo电压在0.9 U 2与√2 U 2之间用CL滤波，在负载两端并联2个电容器进行电源滤波在两个电容器中间加一个电感【CLC】适用于电流较大，但是电压脉动较小的情况Uo电压=1.2 U 2LDO稳压电路三：信号滤波器低频范围是：30hz~~300hz中频范围是：300hz~~3000hz高频范围是：3Mhz~~30MhzLC 串联是带通滤波LC 并联是带阻滤波在RLC滤波电路中，LC串联是带阻而LC并联是带通常见无源的滤波是RC滤波一阶滤波和二阶滤波是对信号过滤能力，一次和两次都可以由R、C、运放所组成的有源滤波器没有运放的就是无源滤波器，只由RLC组成L主要是通低频，阻高频C主要是通高频，阻低频带通滤波器可以由高通和低通滤波级联组成带阻滤波器可以由高通和低通滤波输出波形相加组成1.高通滤波器：允许高于某一频率的信号通过，抑制低于它的频段2.低通滤波器：允许低于截止频率的信号通过，抑制高于它的频段3.带通滤波器：允许某一段范围内的频率信号通过，抑制其他范围4.带阻滤波器：抑制某一段范围内的频率信号，允许其他范围内频率信号通过四：微分电路和积分电路1.微分电路作用：削减不变量，突出变化量。

由RC串联组成提取脉冲前沿（反应输入波形的突变部分）高通滤波改变相角R*C越小，输出脉冲越尖，尖脉冲小于输入脉冲宽度的1/10即可2.积分电路作用：突出不变量，削减变化量RC串联的低通滤波和积分电路一样的连接方式RC串联，但是和微分电路相反连接特点：可以将方波转变为锯齿波或者是三角波【V型电源】还可以将锯齿波转换为抛物波输入和输出成积分关系积分电路的时间常数t要大于或者等于10倍输入脉冲宽度作用：在电子开关中用于延时、定时时钟、低通滤波波形转换在A/D转换中，将电压量变为时间量移相五：共射极放大电路定义：输入信号是从基极和发射极进入的，输出信号是从集电极和发射极输出的，对交流信号而言，发射极为公共端，所以称为共射极放大电路特点：1.输入信号与输出信号是反向的，180°相位差（交流）2.功率增益比共基极和共集电极要高3.有电压放大4.有电流放大5.适用于电压放大和功率放大电路中原理：Ui在基极与发射极两端，通过Rb可改变基极电流基极电流变化会引起集电极Ic的变化，从而CE间电压变化Rc是将集电极的电流变化转变为电压变化通过C2的电容，隔直流通交流到RL两端，变成Uo实现电压变化直流通路和交流通路：画直流通路：电容视为断路，电感视为短路画交流通路：电容视为短路，电感视为断路，六：共集电极放大电路：定义：输入信号从基极和发射极进，输出信号从发射极出，对于交流信号而言，VCC相当于短路，集电极是公共端所以叫共集电极放大电路特点:1.没有电压增益2.输出信号与输入信号同向3.有功率放大作用4.电流增益高共基极放大电路：特点：1.输入输出同向2.电压增益高3.电流增益低4.功率增益高5.适用于高频6.用作电流缓冲器或者高频放大器7.共基放大电路因为输入在E极，输出在C极，又因IE≈IC，所以没有电流放大能力，只有电压放大能力，即8.具有电流跟随的特点；输入电阻小，电压放大倍数、输出电阻与共射电路相当，高频特性好；输入与输出是同相的关系，属同相放大八：电路反馈框图：分类：正反馈负反馈（反馈信号加强了净输入量就是正反馈，反馈信号削减了净输入量就是负反馈）交流反馈直流反馈串联反馈并联反馈（反馈信号是以电压的形式求和是串联反馈，反馈信号是以电流的形式求和就是并联反馈）电流反馈电压反馈（反馈信号与电压成正比就是电压反馈，反馈信号与电流成正比就是电流反馈将输出端负载短路，如此时反馈不存在了，就是电压反馈。

工程师不得不知的20个经典模拟电路（详细图文）作为电子工程师的你，已经掌握了多少模拟电路呢？还应该掌握多少图纸和原理呢？本文列举了20个最常见的电路，并粗略的推断出不同层次的发烧对线路的不同理解程度，快来对照看看你是哪个程度的电子工程师。

一、桥式整流电路注意要点：1、二极管的单向导电性，伏安特性曲线，理想开关模型和恒压降；2、桥式整流电流流向过程，输入输出波形；3、计算：Vo，Io，二极管反向电压。

二、电源滤波器注意要点：1、电源滤波的过程，波形形成过程；2、计算：滤波电容的容量和耐压值选择。

三、信号滤波器注意要点：1、信号滤波器的作用，与电源滤波器的区别和相同点；2、LC 串联和并联电路的阻抗计算，幅频关系和相频关系曲线；3、画出通频带曲线，计算谐振频率。

四、微分和积分电路注意要点：1、电路的作用，与滤波器的区别和相同点；2、微分和积分电路电压变化过程分析，画出电压变化波形图；3、计算：时间常数，电压变化方程，电阻和电容参数的选择。

五、共射极放大电路注意要点：1、三极管的结构、三极管各极电流关系、特性曲线、放大条件；2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图；3、静态工作点的计算、电压放大倍数的计算。

六、分压偏置式共射极放大电路分压偏置式共射极放大电路注意要点：1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图；2、电流串联负反馈过程的分析，负反馈对电路参数的影响；3、静态工作点的计算、电压放大倍数的计算；4、受控源等效电路分析。

七、共集电极放大电路（射极跟随器）共集电极放大电路注意要点：1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

电路的输入和输出阻抗特点；2、电流串联负反馈过程的分析，负反馈对电路参数的影响；3、静态工作点的计算、电压放大倍数的计算。

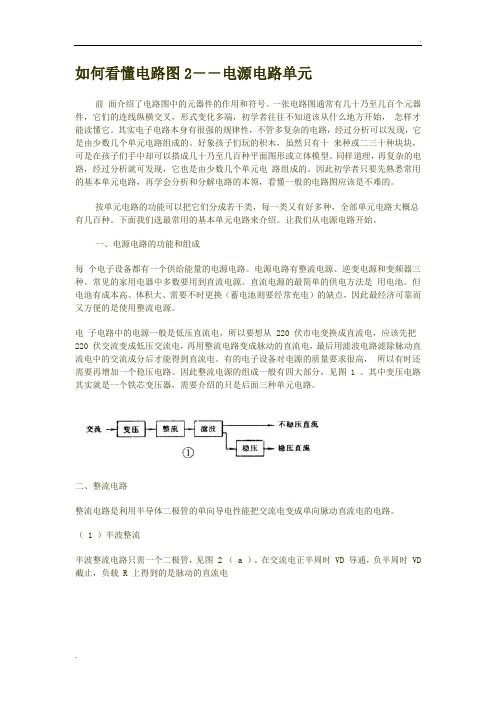

如何看懂电路图2－－电源电路单元前面介绍了电路图中的元器件的作用和符号。

一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。

其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。

好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。

同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电路组成的。

因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。

按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。

下面我们选最常用的基本单元电路来介绍。

让我们从电源电路开始。

一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。

电源电路有整流电源、逆变电源和变频器三种。

常见的家用电器中多数要用到直流电源。

直流电源的最简单的供电方法是用电池。

但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。

电子电路中的电源一般是低压直流电，所以要想从 220 伏市电变换成直流电，应该先把220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。

有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。

因此整流电源的组成一般有四大部分，见图 1 。

其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。

二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。

（ 1 ）半波整流半波整流电路只需一个二极管，见图 2 （ a ）。

在交流电正半周时 VD 导通，负半周时 VD 截止，负载 R 上得到的是脉动的直流电（ 2 ）全波整流全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图2 （ b ）。

模拟电路知识点摘要：本文旨在概述模拟电路的基本概念、组成部分以及关键知识点。

模拟电路是电子工程的基础，涉及信号的放大、过滤、转换和处理。

通过本文，读者将了解模拟电路的工作原理、常见类型以及实际应用。

1. 引言模拟电路处理连续变化的电信号，与数字电路处理离散信号相对。

它们在通信系统、音频和视频设备、传感器和控制系统中发挥着重要作用。

2. 基本元件- 电阻器（Resistor）：限制电流流动的元件，遵守欧姆定律。

- 电容器（Capacitor）：存储电能的元件，对直流电阻抗无穷大，对交流电提供路径。

- 电感器（Inductor）：存储磁能的元件，对直流电提供路径，对交流电产生阻抗。

- 二极管（Diode）：允许电流单向流动的半导体器件。

- 晶体管（Transistor）：放大和开关电子信号的关键元件。

3. 电路分析基础- 基尔霍夫电压定律（KVL）：在一个闭合回路中，所有电压的代数和等于零。

- 基尔霍夫电流定律（KCL）：在任何节点，流入节点的电流总和等于流出节点的电流总和。

- 超定电路与欠定电路：超定电路具有多余电源，欠定电路则缺少足够的信息来解出所有未知量。

4. 放大器原理- 共射放大器（Common Emitter Amplifier）：最常见的晶体管配置，提供良好的电压和电流增益。

- 共集放大器（Common Collector Amplifier）：也称为发射极跟随器，提供较高的输入阻抗和较低的输出阻抗。

- 共基放大器（Common Base Amplifier）：具有高输入阻抗和高输出阻抗，常用于高频应用。

5. 滤波器类型- 低通滤波器（Low Pass Filter, LPF）：允许低频信号通过，阻止高频信号。

- 高通滤波器（High Pass Filter, HPF）：与低通滤波器相反，允许高频信号通过。

- 带通滤波器（Band Pass Filter, BPF）：只允许特定频率范围的信号通过。
