工程师不得不知的20个经典模拟电路(详细图文)

一：桥式整流电路全波整流二级管的单向导电性，Si管压降是0.7V，Ge管是0.5V将AC整流成DC，负载两端的电压是Uo=0.9U2, Io=0.9U 2/R L,二极管反向电压U RM=√2 U 2 反向击穿电压不能太大，太大会烧坏整流后仍然还是会有脉动，需要用到滤波电路。

将直流中的交流部分过滤，让电压平滑二：电源滤波：电容两端的电压不能突变电感两端的电流不能突变用电容滤波【C】是在负载两端并联一个电容器适用于电流变化不大的电路Uo电压在0.9 U 2与√2 U 2之间用CL滤波，在负载两端并联2个电容器进行电源滤波在两个电容器中间加一个电感【CLC】适用于电流较大，但是电压脉动较小的情况Uo电压=1.2 U 2LDO稳压电路三：信号滤波器低频范围是：30hz~~300hz中频范围是：300hz~~3000hz高频范围是：3Mhz~~30MhzLC 串联是带通滤波LC 并联是带阻滤波在RLC滤波电路中，LC串联是带阻而LC并联是带通常见无源的滤波是RC滤波一阶滤波和二阶滤波是对信号过滤能力，一次和两次都可以由R、C、运放所组成的有源滤波器没有运放的就是无源滤波器，只由RLC组成L主要是通低频，阻高频C主要是通高频，阻低频带通滤波器可以由高通和低通滤波级联组成带阻滤波器可以由高通和低通滤波输出波形相加组成1.高通滤波器：允许高于某一频率的信号通过，抑制低于它的频段2.低通滤波器：允许低于截止频率的信号通过，抑制高于它的频段3.带通滤波器：允许某一段范围内的频率信号通过，抑制其他范围4.带阻滤波器：抑制某一段范围内的频率信号，允许其他范围内频率信号通过四：微分电路和积分电路1.微分电路作用：削减不变量，突出变化量。

由RC串联组成提取脉冲前沿（反应输入波形的突变部分）高通滤波改变相角R*C越小，输出脉冲越尖，尖脉冲小于输入脉冲宽度的1/10即可2.积分电路作用：突出不变量，削减变化量RC串联的低通滤波和积分电路一样的连接方式RC串联，但是和微分电路相反连接特点：可以将方波转变为锯齿波或者是三角波【V型电源】还可以将锯齿波转换为抛物波输入和输出成积分关系积分电路的时间常数t要大于或者等于10倍输入脉冲宽度作用：在电子开关中用于延时、定时时钟、低通滤波波形转换在A/D转换中，将电压量变为时间量移相五：共射极放大电路定义：输入信号是从基极和发射极进入的，输出信号是从集电极和发射极输出的，对交流信号而言，发射极为公共端，所以称为共射极放大电路特点：1.输入信号与输出信号是反向的，180°相位差（交流）2.功率增益比共基极和共集电极要高3.有电压放大4.有电流放大5.适用于电压放大和功率放大电路中原理：Ui在基极与发射极两端，通过Rb可改变基极电流基极电流变化会引起集电极Ic的变化，从而CE间电压变化Rc是将集电极的电流变化转变为电压变化通过C2的电容，隔直流通交流到RL两端，变成Uo实现电压变化直流通路和交流通路：画直流通路：电容视为断路，电感视为短路画交流通路：电容视为短路，电感视为断路，六：共集电极放大电路：定义：输入信号从基极和发射极进，输出信号从发射极出，对于交流信号而言，VCC相当于短路，集电极是公共端所以叫共集电极放大电路特点:1.没有电压增益2.输出信号与输入信号同向3.有功率放大作用4.电流增益高共基极放大电路：特点：1.输入输出同向2.电压增益高3.电流增益低4.功率增益高5.适用于高频6.用作电流缓冲器或者高频放大器7.共基放大电路因为输入在E极，输出在C极，又因IE≈IC，所以没有电流放大能力，只有电压放大能力，即8.具有电流跟随的特点；输入电阻小，电压放大倍数、输出电阻与共射电路相当，高频特性好；输入与输出是同相的关系，属同相放大八：电路反馈框图：分类：正反馈负反馈（反馈信号加强了净输入量就是正反馈，反馈信号削减了净输入量就是负反馈）交流反馈直流反馈串联反馈并联反馈（反馈信号是以电压的形式求和是串联反馈，反馈信号是以电流的形式求和就是并联反馈）电流反馈电压反馈（反馈信号与电压成正比就是电压反馈，反馈信号与电流成正比就是电流反馈将输出端负载短路，如此时反馈不存在了，就是电压反馈。

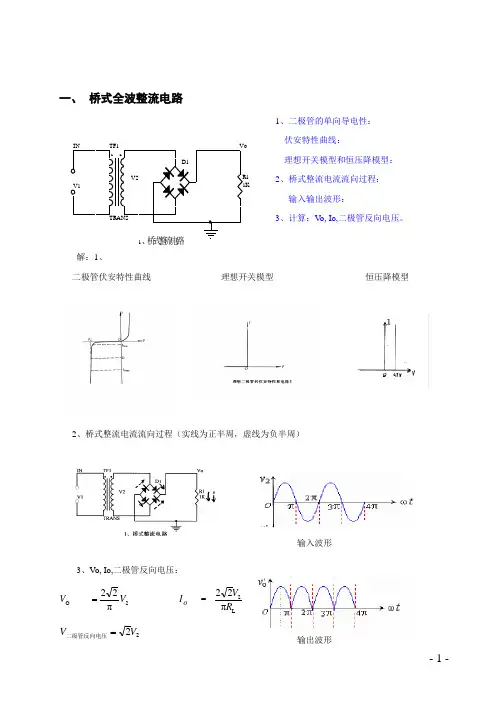

- 1 -一、 桥式全波整流电路1、二极管的单向导电性：伏安特性曲线：理想开关模型和恒压降模型： 2、桥式整流电流流向过程： 输入输出波形：3、计算：V o, Io,二极管反向电压。

解：1、二极管伏安特性曲线 理想开关模型 恒压降模型2、桥式整流电流流向过程（实线为正半周，虚线为负半周）3、V o, Io,二极管反向电压：O V2π22V =O I =L2π22R V 22V V =二级管反向电压输出波形输入波形- 2 -二、 直流电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。

解：1、若电路处于正半周，二极管D1、D3导通，变压器次端电压v2给电容器C 充电。

此时C 相当于并联在v2上，所以输出波形同v2 ，是正弦形。

当v 2到达90°时，v 2开始下降。

先假 设二极管关断，电容C 就要以指数规律向负 载ＲL 放电。

指数放电起始点的放电速率很 大。

在刚过90°时，正弦曲线下降的速率很 慢。

所以刚过90°时二极管仍然导通。

在超 过90°后的某个点，正弦曲线下降的速率越 来越快，当刚超过指数曲线起始放电速率时， 二极管关断。

所以，在t 1到t 2时刻，二极管导电，Ｃ充电， v C =v L 按正弦规律变化；t 2到t 3时刻二极管 关断，v C =v L 按指数曲线下降，放电时间常 数为R L C 。

需要指出的是，当放电时间常数R L C 增加时，t 1点要右移， t 2点要左移，二极管关断时间加长，导通角减小，见曲线3；反之，R L C 减少时，导通角增加。

显然，当ＲL 很小，即I L 很大时，电容滤波的效果不好，见图滤波曲线中的2。

反之，当ＲL 很大，即I L 很小时，尽管C 较小, R L C 仍很大,电容滤波的效果也很好，见滤波曲线中的3。

所以电容滤波适合输出电流较小的场合。

2、（1）滤波电容的选用原则在电源设计中,滤波电容的选取原则是: 当R L C=(3~5)T/2时，可取得较好的滤波效果， C=(3~5)T/2R L其中: C 为滤波电容,单位为F; T 为频率, 单位为Hz ， R L 为负载电阻,单位为Ω 当然,这只是一般的选用原则,在实际的应用中,如条件(空间和成本)允许,都选取C=5T/R. （2）耐压值≥1.5U O三、 信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、画出通频带曲线。

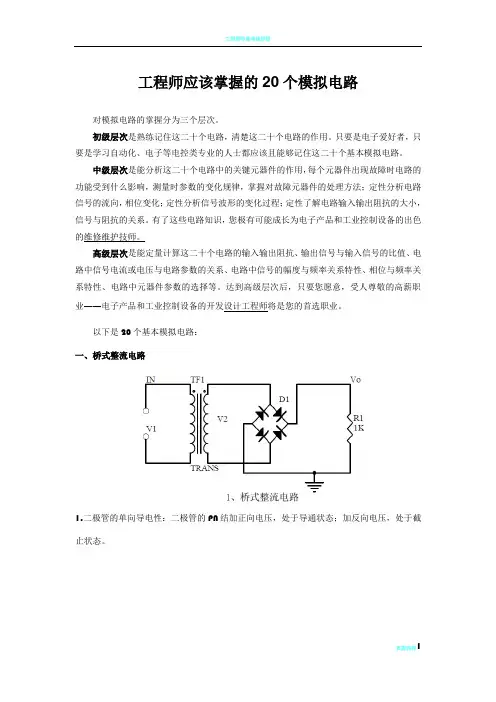

工程师应该掌握的20个模拟电路对模拟电路的掌握分为三个层次。

初级层次是熟练记住这二十个电路，清楚这二十个电路的作用。

只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；定性分析电路信号的流向，相位变化；定性分析信号波形的变化过程；定性了解电路输入输出阻抗的大小，信号与阻抗的关系。

有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。

高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

达到高级层次后，只要您愿意，受人尊敬的高薪职业――电子产品和工业控制设备的开发设计工程师将是您的首选职业。

以下是20个基本模拟电路：一、桥式整流电路1.二极管的单向导电性：二极管的PN结加正向电压，处于导通状态；加反向电压，处于截止状态。

伏安特性曲线理想开关模型和恒压降模型：理想模型指的是在二极管正向偏置时，其管压降为0，而当其反向偏置时，认为它的电阻为无穷大，电流为零.就是截止。

恒压降模型是说当二极管导通以后，其管压降为恒定值，硅管为0.7V，锗管0.5 V2.桥式整流电流流向过程：当u 2是正半周期时，二极管Vd1和Vd2导通；而夺极管Vd3和Vd4截止，负载R L是的电流是自上而下流过负载，负载上得到了与u 2正半周期相同的电压；在u 2的负半周，u 2的实际极性是下正上负，二极管Vd3和Vd4导通而Vd1和Vd2截止，负载R L上的电流仍是自上而下流过负载，负载上得到了与u 2正半周期相同的电压。

3.计算：Vo，Io，二极管反向电压Uo=0.9U2，Io=0.9U 2/R L，U RM=√2 U 2二、电源滤波器1.电源滤波的过程分析：电源滤波是在负载R L两端并联一只较大容量的电容器。

工程师应该掌握的20个模拟电路对模拟电路的掌握分为三个层次。

初级层次是熟练记住这二十个电路，清楚这二十个电路的作用。

只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；定性分析电路信号的流向，相位变化；定性分析信号波形的变化过程；定性了解电路输入输出阻抗的大小，信号与阻抗的关系。

有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。

高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

达到高级层次后，只要您愿意，受人尊敬的高薪职业－－电子产品和工业控制设备的开发设计工程师将是您的首选职业。

1、二极管的单向导电性：2、桥式整流电流流向过程：输入输出波形：3、计算：Vo, Io,二极管反向电压。

二、电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。

三、信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、LC串联和并联电路的阻抗计算，幅频关系和相频关系曲线。

3、画出通频带曲线。

计算谐振频率。

1、电路的作用，与滤波器的区别和相同点。

2、微分和积分电路电压变化过程分析，画出电压变化波形图。

3、计算：时间常数，电压变化方程，电阻和电容参数的选择。

二、共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。

2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

3、静态工作点的计算、电压放大倍数的计算。

三、分压偏置式共射极放大电路1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

经典的20个模拟电路原理及其电路图对模拟电路的掌握分为三个层次：初级层次：是熟练记住这二十个电路，清楚这二十个电路的作用。

只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

中级层次：是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法;定性分析电路信号的流向，相位变化;定性分析信号波形的变化过程;定性了解电路输入输出阻抗的大小，信号与阻抗的关系。

有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。

高级层次:是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

达到高级层次后，只要您愿意，受人尊敬的高薪职业--电子产品和工业控制设备的开发设计工程师将是您的首选职业。

一、桥式整流电路1、二极管的单向导电性：伏安特性曲线：理想开关模型和恒压降模型：2、桥式整流电流流向过程：输入输出波形：3、计算：Vo, Io,二极管反向电压。

二、电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。

三、信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、LC 串联和并联电路的阻抗计算，幅频关系和相频关系曲线。

3、画出通频带曲线。

计算谐振频率。

四、微分和积分电路1、电路的作用，与滤波器的区别和相同点。

2、微分和积分电路电压变化过程分析，画出电压变化波形图。

3、计算：时间常数，电压变化方程，电阻和电容参数的选择。

五、共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。

2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

3、静态工作点的计算、电压放大倍数的计算。

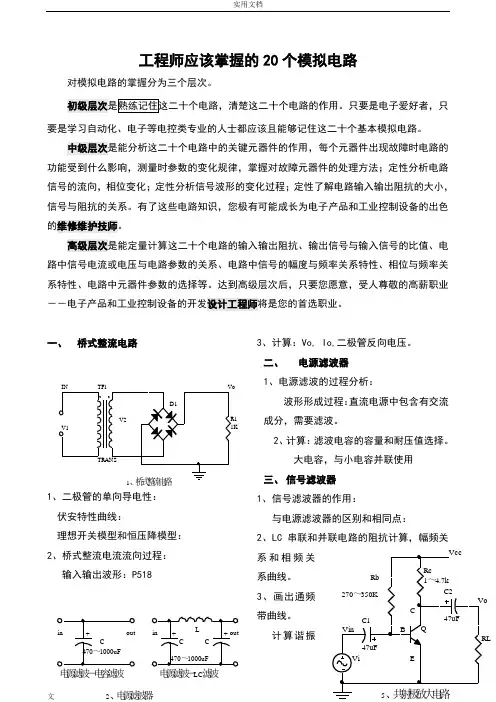

工程师应该掌握的20个模拟电路对模拟电路的掌握分为三个层次。

初级层次是熟练记住这二十个电路，清楚这二十个电路的作用。

只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；定性分析电路信号的流向，相位变化；定性分析信号波形的变化过程；定性了解电路输入输出阻抗的大小，信号与阻抗的关系。

有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。

高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

达到高级层次后，只要您愿意，受人尊敬的高薪职业－－电子产品和工业控制设备的开发设计工程师将是您的首选职业。

一、 桥式整流电路1、二极管的单向导电性： 伏安特性曲线：理想开关模型和恒压降模型： 2、桥式整流电流流向过程：输入输出波形：P5183、计算：Vo, Io,二极管反向电压。

二、 电源滤波器1、电源滤波的过程分析：波形形成过程：直流电源中包含有交流成分，需要滤波。

2、计算：滤波电容的容量和耐压值选择。

大电容，与小电容并联使用 三、 信号滤波器 1、信号滤波器的作用：与电源滤波器的区别和相同点： 2、LC 串联和并联电路的阻抗计算，幅频关系和相频关系曲线。

3、画出通频带曲线。

计算谐振频率。

四、微分和积分电路1、电路的作用，与滤波器的区别和相同点。

在自动化系统中，常用微分，积分电路作为调节环节。

还可以来进行波形变化，或者产生波形。

2、微分和积分电路电压变化过程分析，画出电压变化波形图。

简单计算，3、计算：时间常数，电压变化方程，电阻和电容参数的选择。

五、共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。

工程师应该掌握的20个模拟电路对模拟电路的掌握分为三个层次。

初级层次是熟练记住这二十个电路，清楚这二十个电路的作用。

只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；定性分析电路信号的流向，相位变化；定性分析信号波形的变化过程；定性了解电路输入输出阻抗的大小，信号与阻抗的关系。

有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。

高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

达到高级层次后，只要您愿意，受人尊敬的高薪职业－－电子产品和工业控制设备的开发设计工程师将是您的首选职业。

一、桥式整流电路1、二极管的单向导电性：2、桥式整流电流流向过程：输入输出波形：3、计算：V o, Io,二极管反向电压。

二、电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。

三、信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、LC串联和并联电路的阻抗计算，幅频关系和相频关系曲线。

3、画出通频带曲线。

计算谐振频率。

一、微分和积分电路1、电路的作用，与滤波器的区别和相同点。

2、微分和积分电路电压变化过程分析，画出电压变化波形图。

3、计算：时间常数，电压变化方程，电阻和电容参数的选择。

二、共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。

2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

3、静态工作点的计算、电压放大倍数的计算。

三、分压偏置式共射极放大电路1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

工程師應該掌握的20個類比電路對類比電路的掌握分為三個層次。

初級層次是熟練記住這二十個電路，清楚這二十個電路的作用。

只要是電子愛好者，只要是學習自動化、電子等電控類專業的人士都應該且能夠記住這二十個基本類比電路。

中級層次是能分析這二十個電路中的關鍵元器件的作用，每個元器件出現故障時電路的功能受到什麼影響，測量時參數的變化規律，掌握對故障元器件的處理方法；定性分析電路信號的流向，相位變化；定性分析信號波形的變化過程；定性瞭解電路輸入輸出阻抗的大小，信號與阻抗的關係。

有了這些電路知識，您極有可能成長為電子產品和工業控制設備的出色的維修維護技師。

高級層次是能定量計算這二十個電路的輸入輸出阻抗、輸出信號與輸入信號的比值、電路中信號電流或電壓與電路參數的關係、電路中信號的幅度與頻率關係特性、相位與頻率關係特性、電路中元器件參數的選擇等。

達到高級層次後，只要您願意，受人尊敬的高薪職業－－電子產品和工業控制設備的開發設計工程師將是您的首選職業。

一、橋式整流電路1、二極體的單向導電性：理想開關模型和恒壓降模型：2、橋式整流電流流向過程：輸入輸出波形：3、計算：Vo, Io,二極體反向電壓。

二、電源濾波器1、電源濾波的過程分析：波形形成過程：2、計算：濾波電容的容量和耐壓值選擇。

三、 信號濾波器 1、信號濾波器的作用：與電源濾波器的區別和相同點： 2、LC 串聯和並聯電路的阻抗計算，幅頻關係和相頻關係曲線。

3、畫出通頻帶曲線。

計算諧振頻率。

四、 微分和積分電路1、電路的作用，與濾波器的區別和相同點。

2、微分和積分電路電壓變化過程分析，畫出電壓變化波形圖。

3、計算：時間常數，電壓變化方程，電阻和電容參數的選擇。

五、共射極放大電路1、三極管的結構、三極管各極電流關係、特性曲線、放大條件。

2、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關係、交流3、靜態工作點的計算、電壓放大倍數的計算。

4、受控源等效電路分析。

一、桥式整流电路桥式整流器是利用二极管的单向导通性进行整流的最常用的电路，常用来将交流电转变为直流电。

半波的整流电压。

对输入正弦波的利用效率比半波整流高一倍。

二、电源滤波器利用电感抑制高频电磁波，使用大容量电容抑制高频率脉冲。

是电流变的平滑和稳定。

电源滤波器是一种无源双向网络，它的一端是电源，另一端是负载。

电源滤波器的原理就是一种——阻抗失配网络：电源滤波器输入、输出侧与电源和负载侧的阻抗失配越大，对电磁干扰的衰减就越有效。

简介：电源滤波器就是对电源线中特定频率的频点或该频点以外的频率进行有效滤除的电器设备。

电源滤波器的功能就是通过在电源线中接入电源滤波器，得到一个特定频率的电源信号，或消除一个特定频率后的电源信号。

利用电源滤波器的这个特性，可以将通过电源滤波器后的一个方波群或复合噪波，变成一个特定频率的正弦波。

工作原理电源滤波器是一种无源双向网络，它的一端是电源，另一端是负载。

电源滤波器内部电路电源滤波器的原理就是一种——阻抗适配网络：电源滤波器输入、输出侧与电源和负载侧的阻抗失配越大，对电磁干扰的衰减就越有效。

性能测试漏电流性能测试泄漏电流是指在250VAC的电压下，相线和中线与滤波器外壳(地线)间流过的电流。

它主要取决于接地电容(共模电容)的取值。

较大的共模电容CY可以提高插入损耗，但却造成较大的漏电流。

泄漏电流的测试电路如图所示：漏电流性能测试耐压性能测试为确保电源滤波器的性能以及设备和人身安全，必须进行耐压测试。

耐压测试是在极端工作条件下的测试。

若CX电容器的耐压性能欠佳，在出现峰值浪涌电压时，可能被击穿。

它的击穿虽然不危及人身安全，但会使滤波器功能丧失或性能下降。

CY电容器除了满足接地漏电流的要求外，还在电气和机械性能方面具有足够的安全余量，避免在极端恶劣的环境条件下出现击穿短路现象。

故线一地之间的耐压性能对保护人身安全有重要意义，一旦设备或装置的绝缘保护措施失效，可能导致人员伤亡性能评定EMI电源滤波器在使用时考虑最多的是额定电压及电流值、耐压性能、漏电流三项，而其中最主要的评定性能为滤波器的插入损耗性能。

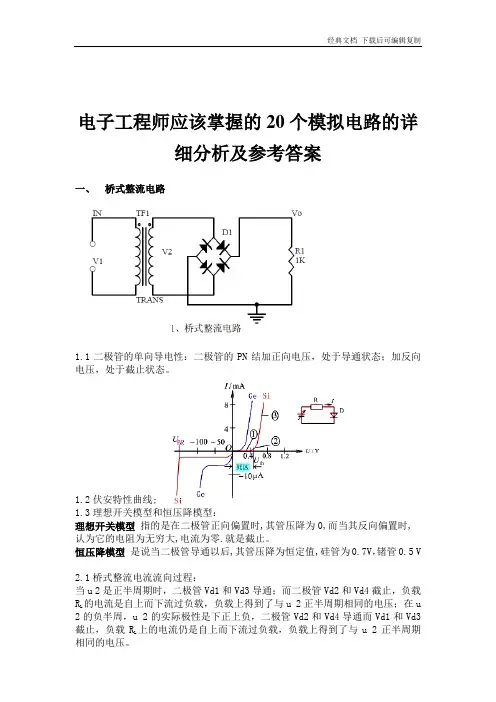

电子工程师应该掌握的20个模拟电路的详细分析及参考答案一、桥式整流电路1.1二极管的单向导电性：二极管的PN结加正向电压，处于导通状态；加反向电压，处于截止状态。

1.2伏安特性曲线;1.3理想开关模型和恒压降模型：理想开关模型指的是在二极管正向偏置时,其管压降为0,而当其反向偏置时,认为它的电阻为无穷大,电流为零.就是截止。

恒压降模型是说当二极管导通以后,其管压降为恒定值,硅管为0.7V，锗管0.5 V2.1桥式整流电流流向过程：当u 2是正半周期时，二极管Vd1和Vd3导通；而二极管Vd2和Vd4截止，负载的电流是自上而下流过负载，负载上得到了与u 2正半周期相同的电压；在u RL2的负半周，u 2的实际极性是下正上负，二极管Vd2和Vd4导通而Vd1和Vd3上的电流仍是自上而下流过负载，负载上得到了与u 2正半周期截止，负载RL相同的电压。

3.1计算:Vo,Io,二极管反向电压.Uo=0.9U2, Io=0.9U2/RL,URM=√2 U21.1电源滤波的过程分析：电源滤波是在负载RL两端并联一只较大容量的电容器。

由于电容两端电压不能突变，因而负载两端的电压也不会突变，使输出电压得以平滑，达到滤波的目的。

1.2波形形成过程：输出端接负载RL时，当电源供电时，向负载提供电流的同时也向电容C充电，充电时间常数为τ充=（Ri∥RLC）≈RiC,一般Ri〈〈RL,忽略Ri压降的影响，电容上电压将随u 2迅速上升，当ωt=ωt1时，有u 2=u 0,此后u2低于u 0，所有二极管截止，这时电容C通过RL 放电，放电时间常数为RLC，放电时间慢，u 0变化平缓。

当ωt=ωt2时，u 2=u 0, ωt2后u 2又变化到比u0大，又开始充电过程，u 0迅速上升。

ωt=ωt3时有u 2=u 0，ωt3后，电容通过RL 放电。

如此反复，周期性充放电。

由于电容C的储能作用，RL上的电压波动大大减小了。

电容滤波适合于电流变化不大的场合。

工程师应该掌握的20个模拟电路对模拟电路的掌握分为三个层次。

初级层次 是熟练记住这二十个电路， 清楚这二十个电路的作用。

只要是电子爱好者， 只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；定性分析电路信号的流向，相位变化；定性分析信号波形的变化过程；定性了解电路输入输出阻抗的大小，信 号与阻抗的关系。

有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的 维修维护技师。

能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

达到高级层次后，只要您愿意，受人尊敬的高薪职 业一一电子产品和工业控制设备的开发设计工程师将是您的首选职业。

以下是20个基本模拟电路： 一、桥式整流电路理想开关模型和恒压降模型：理想模型指的是在二极管正向偏置时，其管压降为0，而当其反向偏置时，认为它的电阻为无穷大，电流为零•就是截止。

恒压降模型是说当二极管导通以后，其管压降为恒定值，硅管为0.7V ，锗管0.5 V2. 桥式整流电流流向过程：当u 2是正半周期时，二极管 Vd1和Vd2导通；而夺极管 Vd3和Vd4截止，负载R L 是的 电流是自上而下流过负载， 负载上得到了与u2正半周期相同的电压； 在u2的负半周，u2 的实际极性是下正上负，二极管 Vd3和Vd4导通而Vd1和Vd2截止，负载R L 上的电流仍 是自上而下流过负载，负载上得到了与 u2正半周期相同的电压。

3. 计算：Vo ， Io ，二极管反向电压Uo=0.9U 2,lo=0.9U 2/R L , U RM =V 2 U 2IN THVoO VI O1•二极管的单向导电性：二极管的 止状态。

20个经典模拟电路，必须收藏了桥式整流电路伏安特性曲线理想开关模型和恒压降模型：理想模型指的是在二极管正向偏置时，其管压降为0，而当其反向偏置时，认为它的电阻为无穷大，电流为零，就是截止。

恒压降模型是说当二极管导通以后，其管压降为恒定值，硅管为0.7V，锗管0.5V。

桥式整流电流流向过程：当u2是正半周期时，二极管Vd1和Vd2导通；而二极管Vd3和Vd4截止，负载RL的电流是自上而下流过负载，负载上得到了与u2正半周期相同的电压。

在u2的负半周，u2的实际极性是下正上负，二极管Vd3和Vd4导通而Vd1和Vd2截止，负载RL上的电流仍是自上而下流过负载，负载上得到了与u2正半周期相同的电压。

02电源滤波器电源滤波的过程分析：电源滤波是在负载RL两端并联一只较大容量的电容器。

由于电容两端电压不能突变，因而负载两端的电压也不会突变，使输出电压得以平滑，达到滤波的目的。

波形形成过程：τ=(Ri∥RL·C)≈Ri·C一般Ri远小于RL，忽略Ri压降的影响，电容上电压将随u2迅速上升。

当ωt=ωt2时，u2=u0, ωt2后u2又变化到比u0大，又开始充电过程，u0迅速上升。

如此反复，周期性充放电。

由于电容C的储能作用，RL上的电压波动大大减小了。

电容滤波适合于电流变化不大的场合。

LC滤波电路适用于电流较大，要求电压脉动较小的场合。

滤波电容的容量和耐压值选择：信号滤波器信号滤波器的作用：把输入信号中不需要的信号成分衰减到足够小的程度，但同时必须让有用信号顺利通过。

与电源滤波器的区别和相同点：区别：信号滤波器用来过滤信号，其通带是一定的频率范围，而电源滤波器则是用来滤除交流成分，使直流通过，从而保持输出电压稳定；交流电源则是只允许某一特定的频率通过。

相同点：都是用电路的幅频特性来工作。

LC串联和并联电路的阻抗计算：串联时，电路阻抗为：幅频关系和相频关系曲线通频带曲线04微分&积分电路积分电路使输入方波转换成三角波或者斜波，主要用于波形变换、放大电路失调电压的消除及反馈控制中的积分补偿等场合。

工程师应该掌握的20个模拟电路对模拟电路的掌握分为三个层次。

初级层次是熟练记住这二十个电路，清楚这二十个电路的作用。

只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；定性分析电路信号的流向，相位变化；定性分析信号波形的变化过程；定性了解电路输入输出阻抗的大小，信号与阻抗的关系。

有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。

高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

达到高级层次后，只要您愿意，受人尊敬的高薪职业－－电子产品和工业控制设备的开发设计工程师将是您的首选职业。

1、二极管的单向导电性：2、桥式整流电流流向过程：输入输出波形：3、计算：Vo, Io,二极管反向电压。

二、电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。

三、信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、LC串联和并联电路的阻抗计算，幅频关系和相频关系曲线。

3、画出通频带曲线。

计算谐振频率。

1、电路的作用，与滤波器的区别和相同点。

2、微分和积分电路电压变化过程分析，画出电压变化波形图。

3、计算：时间常数，电压变化方程，电阻和电容参数的选择。

二、共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。

2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

3、静态工作点的计算、电压放大倍数的计算。

三、分压偏置式共射极放大电路1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。
