地铁车站与盾构法施工.ppt

盾构始发模式
－－延长管线始发
延长管线始发模式：始发时 将后配套车架放在地面，主 机吊放到井下，通过主机和 车架之间的延长管线提供主 机前进的电、气、液等动力 。待掘进约60环后，拆除延 长管线和负环管片，将后配 套车架和连接桥吊放到洞内 和主机连接，进入正常掘进 状态。
始发和正常掘进阶段管片、材料、渣土均从盾构井吊运。施工效率低， 费用高，在没有整机始发的条件时才不得不采用。
端头加固——加固范围
加固范围以包裹盾构主机并预留一定的封堵渗漏通道的区域为原则 。结合上海、南京、苏州等长三角软土地层加固范围一般为隧 道纵向方向为8m（到达端头9米），横向为隧道轮廓线外3m。
旋喷桩加固，以石家庄地铁为例，加固区尺寸为：长6m、宽12m 、旋喷深度12m。地基加固需重点加强水泥的掺量、桩位的位置 、垂直度、两侧包角和搭接情况控制。
洞口密封的作用： 1、在始发时在盾构机外壳与混凝土洞口之间形成一个柔性止水密封。 2、在试掘进阶段，在管片与混凝土洞口之间形成止水、止浆密封。
圆 环 板 1(厚 16mm) 圆 环 板 2(厚 20mm) 20
加 劲 板 (厚 10mm)
M20螺 母 (GB6170-86)
150
50
预 埋 环 框 17
⑵ 开凿前，搭设双排脚手架，由上往下分层凿除，洞门凿除顺 序：首先将开挖面钢筋凿出裸露并用氧焊切割掉，然后继续 凿至迎土面钢筋外露为止。当盾构机刀盘抵达混凝土桩前约 0.5m时停止掘进，然后再将余下的钢筋割掉，打穿剩余围护 结构，并检查确定无钢筋。
洞门凿除顺序图
1.5盾构基座安装
始发架的作用： 1、为盾构机提供井内支托； 2、导向：确保盾构中心、隧道中心、洞口密封中心、三心合一 。 3、为负环管片提供约束和支撑。

于1.5m，基坑周边2-3m范围内堆载小于30MPa
.
16
地下水位需在开挖前1 个月降至基坑底以下1m。 项目部编制的施工组织设计有如下事项：
1、施工现场平面布置如图4所示，布置内容有 施工围挡范围50m*22m，东侧围挡距居民楼15m ，西侧围挡与现有道路步道路缘平齐；搅拌设施及 堆土场设置于基坑外缘1m处；布置了临时用电、 临时用水等设施；场地进行硬化等。
2K313000 城市轨道交通工程

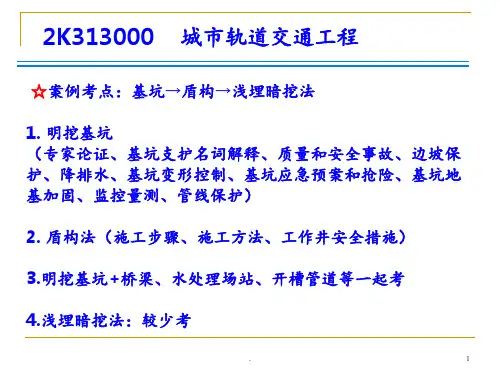

☆案例考点：基坑→盾构→浅埋暗挖法
1. 明挖基坑 （专家论证、基坑支护名词解释、质量和安全事故、边坡保 护、降排水、基坑变形控制、基坑应急预案和抢险、基坑地 基加固、监控量测、管线保护）
2. 盾构法（施工步骤、施工方法、工作井安全措施）
3.明挖基坑+桥梁、水处理场站、开槽管道等一起考
4．盾构掘进即将完成时，遇到了一块未探明 的巨石，掘进无法进行。项目经理部认为在隧道内 实施爆破，本身就具有很高的安全性，决定自行组 织工人将其爆破拆除。
.
11
问题： 1．本工程分包是否合理？请说明原因。
答案：不合理。由于本隧道工程的盾构掘进是项目 的关键性工程，必须自己完成，ຫໍສະໝຸດ 止分包给他人。.12
.
8
P73页案例
案例二
.
9
背景资料：
案例三
本工程隧道长873m，包括上行线和下行线，隧 道 外 径 6.2m ， 内 径 5.5m 。 本 工 程 管 片 用 量 为 ： 上 873+下873，衬砌的设计强度为C50，抗渗强度为S8。 本区段隧道覆土厚度8m～17m，沿途场地平缓，地 面标高平均为+3m，表层为褐黄色粘土，隧道主要 穿越灰色淤泥质粘土、灰色粘土层，为沉积型流 塑～软塑高压缩型土。

四、内部结构施工方法
1、轨顶风道施工 （1）后浇法施工 车站主体结构施工完毕，在盾构机过站、始发和接收后，及时安排施工。在中板施工时预埋风道吊墙钢筋，并注意在浇筑主体中板混凝土时，应预 留孔洞作为混凝土浇筑和捣固孔洞，一般埋设直径约80mm的PVC管，埋设密度一般1.5-2m。
四、内部结构施工方法
四、内部结构施工方法
先浇法施工现场图片
四、内部结构施工方法
除现浇施工外， 轨顶风道还可采用预制拼装的方法进行施工，分半预制和全预法。成都地铁2号线一期工程有7个车站均采用全预制方法施工轨顶风 道，在国内尚属首例，但近年来预制轨顶风道法在成都很少被采用。
半预制
全预制
谢谢大家！
地铁车站主体结构施工技术
目
录
一、地铁车站一般型式介绍 二、主体结构施工组织 三、主体结构施工方法 四、内部结构施工方法
一、地铁车站的一般型式
一、地铁车站的一般型式
地铁车站的一般型式可按结构和站台的型式分为多种不同的型式。 1、按结构型式分类
（1）矩形框架结构（一般采用明、盖挖工法）
国内地铁车站普遍采用这种型式，工法成熟，车站一般为两到三层。
天安门西站
莫斯科地铁车站
一、地铁车站的一般型式
巴黎地铁车站
一、地铁车站的一般型式
长春地铁2号线（装配式拱形车站）
一、地铁车站的一般型式
（3）圆形结构(一般采用盾构和浅埋暗挖相结合） 此种型式的车站采用直接盾构法或在盾构法的基础上扩建地铁车站，可大幅缩小工程建设周期、提高工程质量并能更好的确保施工安全和极大地减少 对周边环境的影响。因技术的限制在国内很少采用这种方式修建车站，比较有代表性的是广州地铁3号线林和西站、越秀公园站（在盾构基础上扩建）， 但在欧洲国家已得到广泛的应用。

混凝土工程
根据设计要求，进行混凝土的配制 和浇筑，确保混凝土的强度、耐久 性等符合要求。
水与排水
防水材料选择
根据工程特点和防水要求，选择 合适的防水材料，如防水卷材、
防水涂料等。
排水系统设置
在车站内部和外部，设置完善的 排水系统，防止积水对车站造成
影响。
细部节点处理
对容易出现渗漏的部位进行处理 ，如阴阳角、施工缝等，确保防
地铁车站的分类
总结词
地铁车站可以根据不同的分类标准进行分类，如按结构形式 、按站台形式等。
详细描述
根据结构形式，地铁车站可以分为明挖、暗挖和盖挖等类型 。根据站台形式，地铁车站可以分为岛式、侧式和混合式等 类型。此外，地铁车站还可以根据其所在位置、规模、换乘 方式等进行分类。
地铁车站施工的重要性
施工粉尘污染
采取喷雾降尘、围挡等措施，减少粉尘排放 。
建筑垃圾处理
分类处理建筑垃圾，合理利用可回收资源， 减少对环境的负担。
05
地铁车站施工案例分析
北京某地铁站施工案例
案例概述
北京某地铁站施工案例是一个具有代表性的地铁车站施工 项目，该案例涉及了地铁车站的规划、设计、施工和运营 等多个方面。
解决方案
案例概述
解决方案
该案例在施工过程中积累了一些经验教训，如加强工 程管理、重视结构设计等，为后续的地铁车站施工提
供了有益的借鉴。
经验教训
针对这些难点，施工单位采取了一系列有效的解决方 案，如采用先进的岩土工程勘察技术和分析方法、加 强结构设计等措施，确保了工程的顺利进行。
THANKS
感谢观看
《地铁车站施工》ppt课件
• 地铁车站施工概述 • 地铁车站施工方法 • 地铁车站施工流程 • 地铁车站施工中的问题与解决方案 • 地铁车站施工案例分析

与掘削下来的砂卵混合，由该混合泥土对掘削面加 压稳定掘削面。
• 四、盾构机的种类
4. 按盾构切削断面形状分类 按盾构切削断面形状，盾构可分为圆形、非圆形
两大类。圆形又可分为单圆形、半圆形、双圆搭接 形、三圆搭接形。非圆形又分为马蹄形、矩形（长 方形、正方形、凹、凸矩形）、椭圆形（纵向椭圆 形、横向椭圆形）。
• 三、盾构法施工步骤
• 在盾构法隧道的起始端和终端各建一个工作井； • 盾构在起始端工作井内安装就位； • 依靠盾构千斤顶推力（作用在新拼装好的衬砌
和工作井后壁上）将盾构从起始工作井的壁墙开 孔处推出； • 盾构在地层中沿着设计轴线推进，在推进的同 时不断出土和安装衬砌管片；
• 三、盾构法施工步骤
施工方法简介
沉管法全名叫预制管段沉埋法.它 是修筑穿越江河、港湾、海峡的水 底隧道的方法之一.
沉管法
广州市洲头咀隧道沉管横断面效果图
管段
浮船 压顶石
基础
沉埋法施工示意图
任务一 基槽开挖
任务四 管节浮运沉 放对接
沉管 隧道 施工
任务二 管段制作
任务三 基础处理
盾构法是使用所谓的“盾构”机械，在围岩中推进， 一边防止土砂的崩坍，一边在其内部进行开挖、衬砌 作业修建隧道的方法。

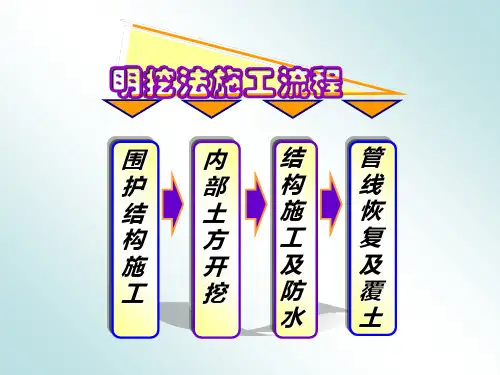

明挖法施工流程
围
内结
管
护
部构
线
结
土施
恢
构
方工
复
施
开及
及
工
挖防
覆
水土
明挖法
1.围护结构 施工
2.第一层开挖 支撑
明挖法
3.第n层开挖 支撑
4.浇捣底板 混凝土
明挖法
5.浇捣中板及 顶板混凝土

精选课件ppt
1
地铁工程主要施工内容有：车站、出入口、风亭、中间风井、轨 排井、区间隧道、联络通道、U型槽、路基等。
对于车站施工，主要有明挖法、盖挖法和暗挖法，根据结构施工顺 序的不同，又会分为顺作和逆作，目前国内车站施工一般都是明挖顺做 法。
对于区间隧道，主要有明挖法、矿山法浅埋暗挖及盾构法。目前国 内地铁区间隧道一般都是盾构法。
86
地铁车站与盾构附属工程施工作业指导书汇编
精选课件ppt
87
谢谢！
精选课件ppt
88
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
•精选课件ppt
•89
42
盾精构选机课盾件p尾pt 刷
43
履精带选吊课件ppt
44
精汽选课车件吊ppt
45
盾构精选机课翻件p身pt
46
盾构机精吊选课装件下ppt井
47
盾构施精选工课管件p片pt
48
盾构施精工选课场件地ppt布置
