变电站投运前安装调试工程质量监督检查报告及记录表

变压器箱式变电所安装工程质量验收记录表(一)变压器箱式变电所是一种新型的电力设备，它具有体积小、安全可靠、维护方便等优点，成为目前变电所建设的主流方式。

变压器箱式变电所安装工程质量验收记录表是安装完毕后对于工程质量的检测记录，下面我们就对这个过程进行详细阐述。

一、验收前准备工作1. 向建设单位了解变电站的建设情况，包括变电站的规格、用电负荷等。

2. 准备验收人员、工具、仪表等。

3. 查看变电站的施工图纸，了解变电站的主要参数和设计方案，为验收做好准备。

4. 对变压器箱式变电所进行调试，通过变压器、控制装置等检测设备，确保设备良好。

二、主要验收内容1. 设备的外观变压器箱式变电所的外观应该完整无损，无擦痕、撕裂等损坏，接线正确、整齐，线缆槽的开孔应垂直、方正、无毛刺。

2. 设施环境在验收设施环境时，应加强空气、电气、防雷等方面的防护。

设备的通风要求好，室内的温度和湿度要稳定，气流和灯光要明亮。

3. 设备运行稳定性同时，要对设备的运行情况进行检查，包括电缆和线路的弯曲，电缆连接、接头、接地等情况等，确保设备各项指标正常。

4. 电气设备运行测试验收人员要对变压器箱式变电所运行情况进行测试，通过测试设备验证设备的稳定性，对合格的设备进行认定和配电。

三、验收结果1. 验收符合标准的设备，出具验收报告，方便信用制度的建立。

2. 验收不合格的设备要及时纠正其缺陷问题，保证设备合规运转。

3. 为确保变电站的安全、可靠性，应重视验收环节的质量管理，做好验收前的工作，提高验收人员的技术水平，对设备的安装、调试、验收等措施进行全过程的监督，使电气设备在投运后能够长期安全、稳定运行。

四、结论随着现代化建设迅速发展，对于电气设备的安全性和可靠性要求也越来越高。

变压器箱式变电所作为目前最常见的电气设备之一，安装质量的保证显得尤为重要。

为了保证设备长期安全、稳定运行，验收记录表及验收工作的实际运作也是重中之重。

三个小时不如一张报表，一份验收报告，也是一份质量保证。

变电站工程投运前电气安装调试质量监督检查典型大纲1总则1.0.1 铱据《建设工程质量管理条例》、《工程质量监督工作导则》和《电力建设工程质量监督规定》，为统一电力建设工程的质量监督工作程序、方法和内容，规范工程建设各方主体①及有关机构②的质量行为，加强电力建设工程质量管理，保证工程质量，确保电网安全，保障人民的生命、财产安全，保护环境，维护社会公共利益，充分发挥工程项目的经济效益和社会效益，制定火电、送变电工程11个阶段性质量监督检查典型大纲。

凡接入公用电网的电力建设工程项目，包括各类投资方式的新建、扩建、改建的送变电工程，均应按上述相关典型大纲的规定进行质量监督检查。

1.0.2 《变电站工程投运前电气安装调试质量监督检查典型大纲》（以下简称本“大纲”）适用于电力建设工程质量监督中心站（以下简称中心站）对220KV及以上电压等级新建、扩建、改建的变电站工程投运前质量监督检查。

110KV及以下电压等级的变电站工程，可参照执行。

1.0.3 质量监督检查以重点抽查的方法进行。

检查工程建设各责任主体质量行为时，对首次和变电站土建及电气安装等三个“大纲”中重复性的条款一般中抽查一次。

凡经检查符合规定、在后续工程中①工程建设各责任主体，是指参与工程建设的，建设、勘察、设计、施工、调试、监理及生产运行等单位。

②有关机构，是指工程施工过程中，参与试验、检测工作的各类试验室。

又未发生情况变化者，一般不再重复检查；1.0.4 根据工程设计中采用新设备和新技术的具体情况，中心站可结合工程的实际特点，补充编制其具体的监督检查细则，也可编制对本工程监督检查的“实施大纲”，保证检查的针对性和全面性。

2 质量监督检查的依据下列文件中的条款通过本大纲的引用成为本大纲的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本大纲，然而，鼓励使用本大纲的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本大纲。

变电站投运前安装调试工程
质量监督检查记录
T程项目汉川新河变电站工程
电压等级110千伏变电容量31.5MVA 监检机构孝感供电局质量监督站
2005年11月2日
汉川新河变电站投运前安装调试工程
质量监督检查记录

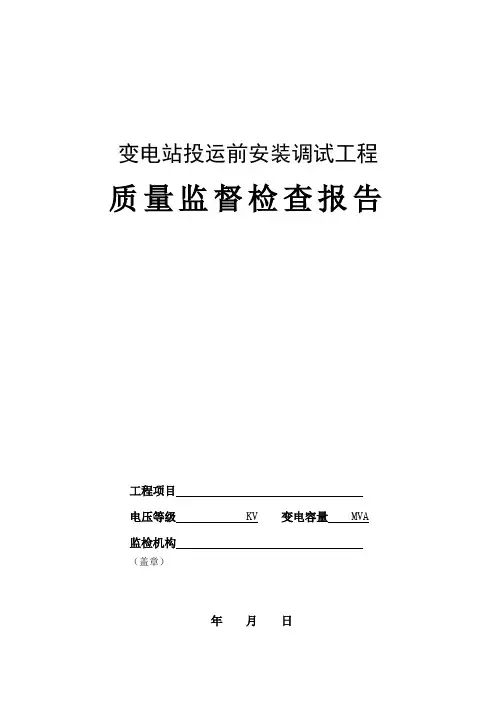

变电站投运前安装调试工程质量监督检查报告
电压等级110 KV 变电容量3. 15MVA
工程项目__________ 监检机构____________
（盖章）
2003年9月15日
四、投运前必须完成的整改项目:
1、电流互感器S F&压力表指示压黄线，未报警
2、三相刀闸不同期
3、主变及调变的硅胶变色，需要更换
4、主变本体及调变温度计指示位置不对
5、主变调变压力释放器二次线未接
6、电容器电缆直接铝排，无明显断开点
7、主变压器调变控制箱封堵不严
8、主控室及10kV配电室没有铺绝缘垫子
五、投运后应完成的整改项目及建议:
无
六、结论：
该工程强化了管理措施，根据工程实际特点建立健全了各项规章制度，从而在制度上保证了施工的质量及工艺水平，而在实际工程施工中，施工方能严格按照工程施工及验收规范进行施工，确保了工程较高的整体水平。

施工方在施工的同时能够很好地完成各项施工记录、报告的整理工作。

总的来说该工程的施工质量具备优良级别。

监检负责人（签名）牛汉庆2003年9月15日。

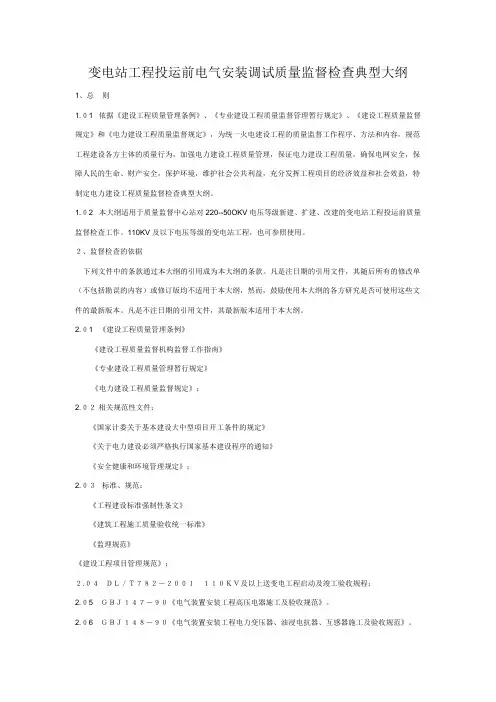

变电站工程投运前电气安装调试质量监督检查典型大纲1、总则1.０1 依据《建设工程质量管理条例》、《专业建设工程质量监督管理暂行规定》、《建设工程质量监督规定》和《电力建设工程质量监督规定》，为统一火电建设工程的质量监督工作程序、方法和内容，规范工程建设各方主体的质量行为，加强电力建设工程质量管理，保证电力建设工程质量，确保电网安全，保障人民的生命、财产安全，保护环境，维护社会公共利益，充分发挥工程项目的经济效益和社会效益，特制定电力建设工程质量监督检查典型大纲。

1.０2 本大纲适用于质量监督中心站对220--50OKV电压等级新建、扩建、改建的变电站工程投运前质量监督检查工作。

110KV及以下电压等级的变电站工程，也可参照使用。

２、监督检查的依据下列文件中的条款通过本大纲的引用成为本大纲的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本大纲，然而，鼓励使用本大纲的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本大纲。

2.０1 《建设工程质量管理条例》《建设工程质量监督机构监督工作指南》《专业建设工程质量管理暂行规定》《电力建设工程质量监督规定》；2.０２相关规范性文件：《国家计委关于基本建设大中型项目开工条件的规定》《关于电力建设必须严格执行国家基本建设程序的通知》《安全健康和环境管理规定》；2.０３标准、规范：《工程建设标准强制性条文》《建筑工程施工质量验收统一标准》《监理规范》《建设工程项目管理规范》；２.０４ＤＬ／Ｔ７８２－２００１１１０ＫＶ及以上送变电工程启动及竣工验收规程；2.０5 ＧＢＪ１４７－９０《电气装置安装工程高压电器施工及验收规范》。

2.０6 ＧＢＪ１４８－９０《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》。

２.０7 ＧＢＪ１４９－９０《电气装置安装工程母线工程施工及验收规范》。

２.０8 ＧＢ５０１５０－９１《电气装置安装工程电气设备交接试验标准》。

变电站投运前质量监督检查汇报材料模版批准：____________ ________年____月____日（项目经理）审核：____________ ________年____月____日（项目副经理或项目经理）编写：____________ ________年____月____日（项目质量管理专责）目次1、建设单位汇报2、设计单位汇报3、施工单位汇报4、监理单位汇报5、调试单位汇报6、运行单位汇报7、市质监站汇报工程阶段质量监督检查建设单位汇报材料业主项目部（章）年月日批准：____________ ________年____月____日（项目经理）审核：____________ ________年____月____日（项目副经理或项目经理）编写：____________ ________年____月____日（项目质量管理专责）目次一、工程概况（针对阶段情况）二、工程建设的组织、管理三、工程质量目标和质量管理措施四、强制性条文执行情况五、质量通病防治情况六、里程碑进度计划和实际施工进度控制七、工程总体质量和投运前所具备的条件八、发生的质量问题和处理结果九、遗留问题和处理计划十、经验教训和改进措施工程阶段质量监督检查设计单位汇报材料设计单位（章）年月日批准：____________ ________年____月____日（项目经理或设总）审核：____________ ________年____月____日（设总）编写：____________ ________年____月____日（主设）目次一、工程设计概况和技术特点（针对阶段情况）二、设计指导思想和工作原则三、设计质量控制措施四、强制性条文执行情况五、质量通病防治情况六、技术供应和工代现场服务七、发生的重大设计变更和处理结果八、对工程质量及设计规定符合性的评估九、遗留设计问题和处理计划十、经验教训和改进措施工程阶段质量监督检查施工单位汇报材料施工项目部（章）年月日批准：____________ ________年____月____日（项目经理）审核：____________ ________年____月____日（项目副经理或项目经理）编写：____________ ________年____月____日（项目总工）目次一、施工承包范围和主要工程量二、质量管理体系及其运行效果三、施工质量目标四、质量管理工作和质量控制效果五、强制性条文执行情况六、质量通病防治情况七、实体质量状况（附实物数码照片）八、实际施工进度九、发生的质量问题和处理结果十、遗留问题和处理计划十一、经验教训和改进措施工程阶段质量监督检查监理单位汇报材料项目监理部（章）年月日批准：____________ ________年____月____日（总监）审核：____________ ________年____月____日（总监或总监代表）编写：____________ ________年____月____日（监理工程师）目次一、监理工作范围二、工作指导思想和工作原则三、组织机构设置和人员配备四、对工程质量目标的响应五、监理工作的组织管理六、对施工和调试质量的控制七、强制性条文执行情况八、质量通病防治情况九、施工、调试质量验评结果统计十、对工程质量和投运技术条件的评估十一、发生的质量问题和处理结果十二、遗留问题和处理计划十三、经验教训和改进措施工程阶段质量监督检查调试单位汇报材料调试单位（章）年月日批准：____________ ________年____月____日（部门主任）审核：____________ ________年____月____日（高级主管或主管）编写：____________ ________年____月____日（主管或专业工程师）目次一、调试承包范围和主要调试项目二、调试指导思想和工作原则三、质量目标和质量控制措施四、强制性条文执行情况五、质量通病防治情况六、调试项目完成情况七、遗留问题和处理计划八、经验教训改进措施工程阶段质量监督检查生产单位汇报材料生产单位（章）年月日批准：____________ ________年____月____日（部门主任）审核：____________ ________年____月____日（高级主管或主管）编写：____________ ________年____月____日（主管或专业工程师）目次一、运行人员配备生产技术培训考核二、生产技术管理和运行、维护物质保证等方面所具备的条件三、强制性条文执行情况四、质量通病防治情况五、对施工质量验收的结果六、存在问题和处理意见工程阶段质量监督检查市质监站汇报材料质监站（章）年月日批准：____________ ________年____月____日（副站长）审核：____________ ________年____月____日（副站长或质监师）编写：____________ ________年____月____日（质监师或质监员）目次一、监检简况二、工程概况三、质量体系及实施核查情况四、技术资料核查情况五、工程检查情况六、强制性条文执行情况七、质量通病防治情况八、限期整改项目九、主要改进建议十、结论。
