变电站工程质量评估报告

安徽蚌埠汉兴（谷阳）110千伏变电站工程质量评估报告安徽电力工程监理有限公司安徽蚌埠汉兴（谷阳）110千伏输变电工程监理项目部（章）2016年6月批准：年月日审核：年月日编制：年月日目录一工程概况................................................. 错误!未指定书签。

二工程各参建单位........................................... 错误!未指定书签。

三工程质量验收情况......................................... 错误!未指定书签。

四工程质量事故及其处理情况................................. 错误!未指定书签。

五竣工资料审查情况......................................... 错误!未指定书签。

六工程质量评估结论......................................... 错误!未指定书签。

一工程概况：本工程拟建站址位于蚌埠市固镇县城南规划新区，怀信路以南，黄园路以西。

站址处地质和气象条件均满足建站要求，交通便利，进出线方便。

站址自然地面高程在 ~（56黄海高程，下同），站址处五十年一遇洪水位为，历史最高内涝水位为。

结合进站道路引接点标高，站区场地设计标高取。

本期2台50MVA主变，无功补偿装设4组总容量为并联电容器，110kV出线2回（蒋南2回），10kV出线24回。

110kV本、终期均2回出线，均为扩大内桥接线。

本期安装2×（+）Mvar并联补偿电容器分别接入10kV三段母线。

安装2台1000kVA消弧线圈（均配置1200kVA的接地兼站变）分别接入10kVⅠ、Ⅱ段母线。

：110kV本、终期均2回出线，均为扩大内桥接线。

10kV终期均为36回出线，采用单母线四分段接线，本期24回出线，采用单母线三分段接线。

变电工程质检报告1. 引言本报告旨在对变电工程进行质量检查，评估工程项目是否符合相关标准和要求。

通过本次质检，我们将对变电工程的设计、施工过程、设备安装、测试和运行情况进行综合评估，提出改进建议并总结工程质量。

2. 质检流程2.1 设计评估在设计评估阶段，我们对变电工程的设计文件进行全面检查，确保设计符合国家标准、规范和相关法律法规要求。

我们重点关注以下方面： - 变电站布置和层面：变电站的平面布置和布线是否合理，各设备之间的间距和相互关系是否符合标准要求； - 主设备选型：变电工程所使用的主设备（变压器、断路器等）是否符合技术规范，是否具备足够的容量和质量； - 电气原理图：电气原理图的绘制是否准确，各元件之间的连接和控制逻辑是否正确； - 土建设计：土建设计方案的合理性和施工难度的评估。

2.2 施工过程监测在施工过程监测中，我们对变电工程的实际施工情况进行现场检查和定期巡视，重点关注以下方面： - 施工进度：施工进度是否符合计划，工序之间的协调配合是否良好； - 施工质量：各项施工工序是否按照设计要求进行，施工工艺是否正确，施工质量是否合格； - 安全生产：施工场地的安全措施是否到位，操作人员是否按照安全规范进行作业。

2.3 设备安装检验在设备安装阶段，我们对各项设备的安装质量进行全面检查，包括但不限于：- 设备安装位置和布线是否符合设计要求； - 设备固定是否牢固，是否存在松动或摆动； - 设备的接地是否良好，接地电阻是否符合标准要求； - 设备之间的连接是否牢固，电缆的标注和布线是否清晰。

2.4 现场测试在现场测试阶段，我们对变电工程进行各项测试，确保设备和系统能够正常运行。

测试内容包括但不限于： - 架空线路的耐压测试； - 变压器的绝缘电阻和接地电阻测试； - 断路器的动作特性测试； - 保护装置的功能测试。

3. 结果与讨论经过全面的质检，我们对变电工程的质量进行了综合评估。

总体来说，该变电工程在设计、施工和设备安装方面基本符合相关标准和要求，具备较高的质量。

JZLB15变电站工程质量评估报告变电站工程质量评估报告（监理公司名称）（加盖监理公司公章）年月批准：（公司技术负责人）年月日审核：（公司职能部门）年月日编写：（总监理工程师）年月日目次1 工程概况 ······················································································································2 质量评估范围 ················································································································3 质量评估依据 ················································································································4 施工过程质量控制综述 ····································································································5 工程质量监理控制概述 ····································································································6 检验批、分项、分部工程和单位工程质量核查情况································································7 工程质量评估结论 ··········································································································（注页码自行填写）1 工程概况（主要是自行编写）1.1 工程名称×××工程1.2 工程概况工程建设地点及规模、功能、结构特点等（自行编写）1.3 参建单位及情况（自行编写）建设单位：×××单位，主要说明建设单位人员配置情况。

元阳县华西黄金有限公司35KV输变电工程质量评估报告河南卓越工程管理有限公司云南分公司公司元阳县华西黄金有限公司35KV输变电工程项目监理部年月日批准：审核：编写：目录一、工程概况 (4)二、质量评估范围 (5)三、质量评估依据 (5)四、施工过程质量控制综述 (7)五、工程质量监理控制概述 (7)六、检验批、分项、分部工程和单位工程质量核查情况.. 8七、工程质量评估结论 (9)一、工程概况1、工程简介＊＊220kV变电站站址位于……，所址场地地形地形平坦,交通方便。

围墙内占地面积为8000㎡，生产综合楼为地上三层、地下半层建筑物，混凝土框架结构，布置于变电站南侧；220kVGIS室为一层框架结构，布置于变电站北侧;主变压器露天布置于生产综合楼与220kVGIS室之间靠近综合楼侧;无功补偿电容器露天布置于变电站西侧。

2、工程规模2。

1远景规划主变压器: 3X180MVA；220kV配电装置: 双母线接线；出线4回； 110kV 配电装置：双母线接线,出线12回; 35kV配电装置: 单母线分段接线，出线12回； 35kV电容器: 9X10Mvar ；2.2本期规模主变压器: 2X180MVA；220kV配电装置: 双母线接线；出线2回; 110kV配电装置：双母线接线，出线8回; 35kV配电装置：单母线分段接线，出线8回； 35kV电容器： 6X10Mvar3、参建单位3。

1 建设单位：3。

2设计单位:3.3 监理单位：3.4施工单位:4、工程质量目标工程质量总评为优，并满足土建部分：分项、分部工程合格率98％；单位工程优良率96%；土建观感得分率≥90％。

安装部分:分项、分部工程合格率100%；单位工程优良率100％;工程实现零缺陷移交，确保达标投产，争创国家电网公司优质工程。

35kV变电站工程于2012年4月1日站内主体工程正式开工，计划于2012年8月30日前竣工投产。

二、质量评估范围站内所有的土建和安装调试工程。

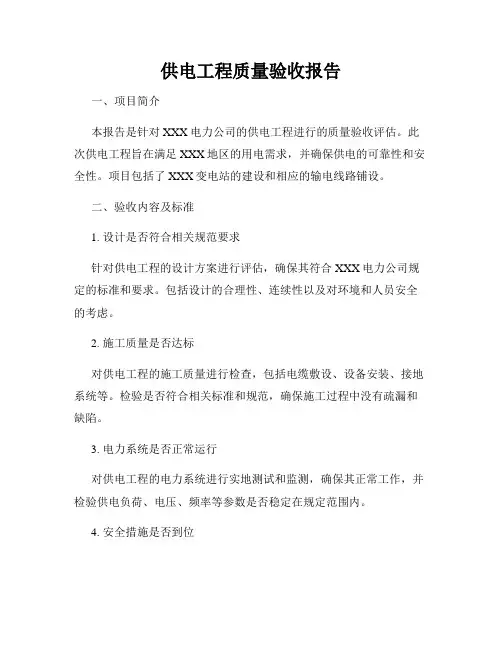

供电工程质量验收报告一、项目简介本报告是针对XXX电力公司的供电工程进行的质量验收评估。

此次供电工程旨在满足XXX地区的用电需求，并确保供电的可靠性和安全性。

项目包括了XXX变电站的建设和相应的输电线路铺设。

二、验收内容及标准1. 设计是否符合相关规范要求针对供电工程的设计方案进行评估，确保其符合XXX电力公司规定的标准和要求。

包括设计的合理性、连续性以及对环境和人员安全的考虑。

2. 施工质量是否达标对供电工程的施工质量进行检查，包括电缆敷设、设备安装、接地系统等。

检验是否符合相关标准和规范，确保施工过程中没有疏漏和缺陷。

3. 电力系统是否正常运行对供电工程的电力系统进行实地测试和监测，确保其正常工作，并检验供电负荷、电压、频率等参数是否稳定在规定范围内。

4. 安全措施是否到位检查供电工程的安全措施，包括防雷设施、紧急救援装备等，确保项目在发生突发情况时能够保证人员和设备的安全。

三、验收结果与评估1. 设计方案评估经过对设计方案的综合评估，认为其符合相关规范要求，设计合理，能够满足供电工程的用电需求。

2. 施工质量评估经过对施工质量的全面检查，项目中电缆敷设、设备安装等工作符合相关标准，质量达到验收标准。

未发现明显的施工缺陷和瑕疵。

3. 电力系统运行评估通过实地测试和监测，供电工程的电力系统正常运行，供电负荷、电压、频率等参数稳定在规定范围内，能够满足用电需求。

4. 安全措施评估供电工程的安全措施完善，防雷设施、紧急救援装备齐全，并且已经进行相应的应急预案演练，能够有效应对突发情况，保障人员和设备的安全。

四、改进建议基于对供电工程的质量验收评估结果，提出以下改进建议：1. 加强施工过程的监督和管理，确保施工质量的一致性和可靠性。

2. 建立定期的设备巡检和维护计划，确保供电系统的长期稳定运行。

3. 提升供电工程的安全防护水平，加强现场安全教育培训和紧急应急演练。

五、总结经过对供电工程的质量验收评估，认为该项目的设计方案合理、施工质量达标、电力系统正常运行，并且安全措施到位。

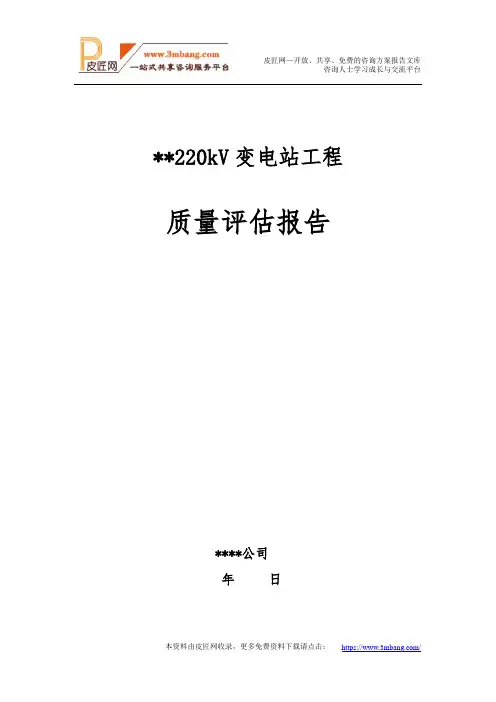

**220kV变电站工程质量评估报告****公司年日批准：年日审核：年日编写：年日目录一、工程概况 (1)二、质量评估范围 (2)三、质量评估依据 (2)四、施工过程质量控制综述 (4)五、工程质量监理控制概述 (4)六、检验批、分项、分部工程和单位工程质量核查情况 (5)七、工程质量评估结论 (6)一、工程概况1、工程简介**220kV变电站站址位于……，所址场地地形地形平坦，交通方便。

围墙内占地面积为8000㎡，生产综合楼为地上三层、地下半层建筑物，混凝土框架结构，布置于变电站南侧；220kVGIS室为一层框架结构，布置于变电站北侧；主变压器露天布置于生产综合楼与220kVGIS室之间靠近综合楼侧；无功补偿电容器露天布置于变电站西侧。

2、工程规模2.1远景规划主变压器: 3X180MVA；220kV配电装置: 双母线接线；出线4回; 110kV配电装置: 双母线接线，出线12回; 35kV配电装置: 单母线分段接线，出线12回; 35kV电容器: 9X10Mvar ;2.2本期规模主变压器: 2X180MVA；220kV配电装置: 双母线接线；出线2回; 110kV配电装置: 双母线接线，出线8回; 35kV配电装置: 单母线分段接线，出线8回; 35kV电容器: 6X10Mvar3、工程参建有关单位a) 项目法人单位：b) 建设管理单位：c) 设计单位：d) 监理单位：e) 施工单位：4、工程质量目标工程质量总评为优，并满足土建部分：分项、分部工程合格率100%；单位工程优良率100%；土建观感得分率≥90%。

安装部分：分项、分部工程合格率100%；单位工程优良率100%；工程实现零缺陷移交，确保达标投产，争创国家电网公司优质工程。

**220kV变电站工程于****年** **日站内主体工程正式开工，计划于****年** **日前竣工投产。

二、质量评估范围站内所有的土建和安装调试工程。

三、质量评估依据1.《工程测量规范及条文说明》（GB50026－93）；2.《混凝土结构工程施工质量验收规程》(GB50204-2002)；3.《砌筑砂浆配合比设计规程》(JGJ98-2000)；4.《砌体工程施工质量验收规范》（GB50203—2002）；5.《普通混凝土配合比设计规程》(JGJ55-2000)；6.《混凝土质量控制标准》(GB50164-92)；7.《110kV~1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW183-2008）8.《电气装置安装工程质量检验及评定规程》（DL/T5161.1～5161.17—2002）9.《建筑装饰装修工程施工质量验收规程》（GB50210—2001）；10.《电气装置安装工程高压电器施工及验收规范》（GBJ147—2010）11.《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ148—2010）12.《电气装置安装工程母线装置施工及验收规范》（GBJ149—2010）13.《电气装置安装工程蓄电池施工及验收规范》（GB50172—92）14.《电气装置安装工程盘、柜及二次回路接线施工及验收规范》（GB50171—92）15.《电气装置安装工程电气设备交接试验标准》GB50150-200616.《电气装置安装工程电缆线路施工及验收规范》GB50168-200617.《电气装置安装工程接地装置施工及验收规范》GB50169-200618.《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》（GBJ50257—96）19. 《国家电网公司输变电工程典型施工方法管理规定》国家电网基建（2010〕165 号20. 《国家电网公司电力建设工程施工质量监理管理办法》国家电网基建（2010）166号21. 《国家电网公司输变电工程安全质量管理流动红旗竞赛实施办法》国家电网基建〔2010〕 167 号22.《国家电网公司输变电工程质量通病防治工作要求及技术措施》国家电网基建（2010）19号23.《关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求》（基建质量〔2010〕322号）24. 关于应用《国家电网公司输变电工程工艺标准库》的通知【基建质量〔2010〕100号】25. GB 50209-2010 建筑地面工程施工质量验收规范26.《建筑工程施工质量评价标准》GBT50375-200627.《国家电网公司输变电工程施工工艺示范手册》（变电站工程分册土建部分、变电站工程分册电气部分、送电工程分册）28.《国家电网公司工程建设质量管理规定》(国家电网基建[2006]699号)29.《国家重大建设项目文件归档要求与档案整理规范》（DA/T28－2002）30.《工程建设标准强制性条文（电力工程部分）》2006年版（建标〔2006〕102）号31.《工程建设标准强制性条文（房屋建筑部分）》 2002年版（建标〔2002〕219号）32.《国家电网公司输变电工程达标投产考核办法》（2005版）33.《国家电网公司输变电工程建设强制性条文实施管理规程》Q/GDW248-200834.经批准的工程设计文件设计图纸等技术资料35.建设工程相关的合同文件及工程过程文件四、施工过程质量控制综述施工单位资质、项目经理资格与承包的工程项目相符。

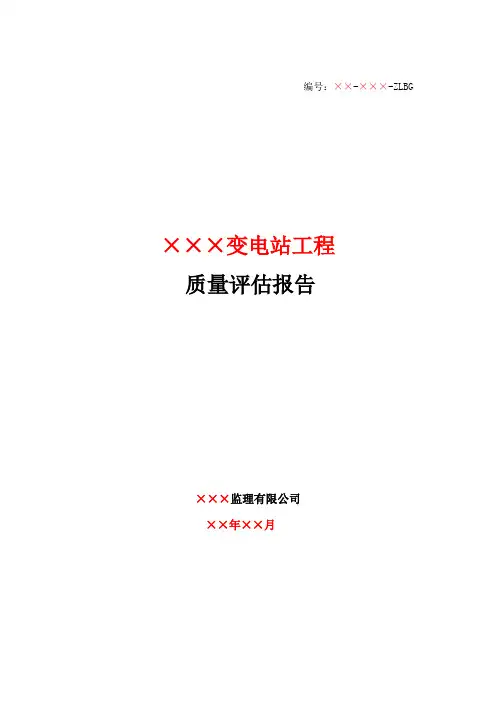

×××变电站工程质量评估报告×××监理有限公司××年××月批准：年月日审核：年月日编写：年月日目录1 工程概况 (1)2 质量评估范围 (2)3 质量评估依据 (2)4 施工过程质量控制综述 (2)5 过程质量监理控制概述 (2)6 检验批、分项、分部工程和单位工程质量核查情况 (5)7 工程质量评估结论 (6)1 工程概况1.1 工程名称：1.2工程建设地点：1.3 工程建设规模：1.3.1土建部分a、三通一平土石方量：土石方开挖总量为33760m³（含表土清除2400 m³），土石方回填总量为32610m³，石砌体护坡砌筑1613.5m³。

b、站区面积：工程总占地面积为3.148hm2，围墙内占地面积为22266m2。

c、建筑物面积：1546.4m2（含主控通信楼、35kV配电室及警传室）。

d、建筑结构形式及布局：主控楼为二层钢筋混凝土框架结构且按错层布置，基础采用独立基础；35kV配电室为一层钢筋混凝土框架结构且按“”型布置，基础采用独立基础与人工挖孔桩基础相结合的形式；警传室为一层砖混结构，基础形式为人工挖孔桩。

1.3.2电气部分a、电压等级：220kV、110kV、35kV三个电压等级。

b、主变压器系统：终期容量3×180MVA，本期2×180MVA。

c、220kV电压出线回数：终期出现6回，本期4回（π接码头～祥周（恩龙）线路形成至马头、祥周（恩隆）各1回，至500kV平果二变2回）。

d、110kV电压出线回数：终期出现12回，本期7回（π接马头～平马线路形成至马头、平马各1回，至新安、芦仙各2回，至思林1回）。

e、35kV电压出线回数：终期出现18回，本期12回（至平果华美铝业2回，至果化、果化鸿运冶炼厂、铝轮1回、备用7回）。

JZLB15变电站工程质量评估报告连城新泉110kV变电站工程质量评估报告福建闽能咨询有限公司(加盖监理公司公章)2020年2月批准: 年月日审核: 年月日编写: 陈文方2020年02月24日目次1工程概况 (1)2质量评估范围 (5)3质量评估依据 (5)4施工过程质量控制综述 (6)5工程质量监理控制概述 (7)6检验批、分项、分部工程和单位工程质量核查情况 (9)7工程质量评估结论 (10)连城新泉110kV变电站工程质量评估报告一、工程概况:1、工程规模:连城110kV新泉变电站位于连城县新泉镇新泉村,工程建设规模:1、主变规模远景3×40MVA,本期1×40MVA。

2、出线规模及接入系统方案 110kV:远景3回,分别为22020塘厦变、庙前变、朋口变各1回,预留1回；本期3回,分别为22020塘厦变、庙前变、朋口变各1回。

35kV:远景 6 回,分别为庙前线、冶炼线、朋口线、新工线、莒溪线、新联线各1回；本期建设3回,分别为庙前线、冶炼线、莒溪线各1回。

10kV:远景24回；本期8回。

3、无功补偿 10kV电容器容量:远景6×4.0Mvar,本期2×4.0Mvar。

4、接地装置 35kV采用消弧线圈接地,远景按1套设置,本期预留位置。

10kV采用消弧线圈接地,远景按3套设置,本期预留位置。

连城110kV新泉变电站工程为新建变电站；工程地点在连城县新泉镇；工程按最终规模一次征地,围墙内占地4244平方米,站址总占地面积5003.84平方米。

变电站站区总平面布置呈三列式布置,按电压等级分成四块配电装置区域,110千伏配电装置布置在站区的西侧,主变布置在站区的中部,10千伏户内配电装置及综合楼位于站区的东侧,35千伏户内配电装置楼位于配电装置综合楼二层。

2、工程形象进度:本工程上部土建于2020年6月15日正式开工,电气安装(调试)工程于2020年12月8日开工,2020年1月30日竣工,2020年2月27日启动试运行。

110kV 变电站电气安装工程工程质量评估报告编制:审批：110kV 变电站工程项目监理部110kV 变电站电气安装工程质量评估报告江苏省电力建设监理有限公司110kV 变电站工程项目监理部,依据工程建设监理合同，所承担监理的110kV 变电站建设工程,已全部竣工，现我部对110kV 变电站工程的电气安装工程质量作出评估报告如下:一、工程概况：本工程为新建项目，本期新建1＃、2#主变，容量为63MVA，电压等级为110/20kV；110kVGIS电缆进、出线4回；20kV中置式开关柜,电缆出线12回；20kV并联电容器无功补偿装置本期分别安装3000kvar、6000 kvar 电力电容器各一组.二次部分：相应的监控继电保护、远动、通信及无功补偿装置及直流、所用电系统.建设单位：设计单位：施工单位：监理单位:二、工程质量形成及控制：在本工程的施工中，施工方认真按照电气安装工程施工的质量控制的标准及要求进行施工,严格三级验收制度,加强施工过程管理。

在质量验收中,项目部对班组自检、项目部复检和监理终检给予了高度重视，对查出的问题及时进行整改，并举一反三，有效地避免同类型问题再次出现在施工过程中,取得了良好的效果，施工质量始终处于受控状态。

在施工过程管理中，对施工阶段的质量保证做到过程管理，重点控制，强化开工前的技术交底工作,坚持工序交接有检查、质量通病有对策、项目施工有方案、技术措施有交底、图纸会审有记录、隐蔽工程有验收、设计变更有手续、成品保护有措施、质量文件有档案,充分运用计算机软件做好信息的跟踪与质量的监控。

设备进场后有保管措施,经开箱检查，安装作业指导书交底后,进入安装阶段。

整个安装、调试过程比较顺利.安装程序、试验内容以及试验数据严格参照国家规范以及定货合同技术条款进行。

明确施工、管理、技术人员对相关产品的检测和施工过程中的职责和权利，对发现的问题及时提出或向质量部门汇报，并寻求解决问题的办法，落实有效的技术措施。

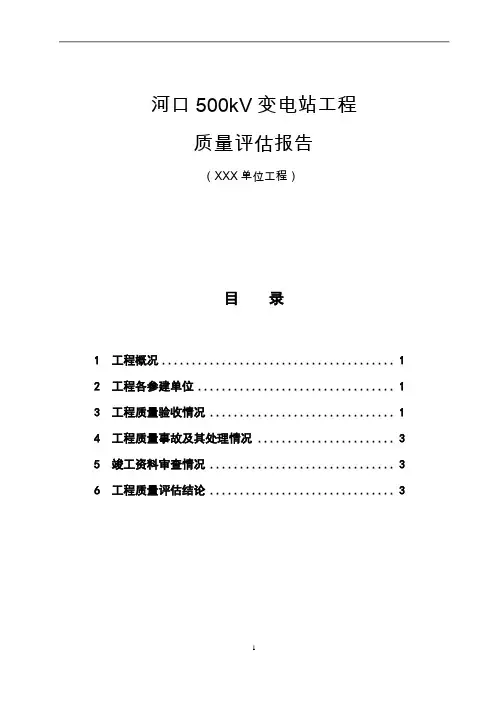

河口500kV变电站工程质量评估报告（XXX单位工程）目录1 工程概况 (1)2 工程各参建单位 (1)3 工程质量验收情况 (1)4 工程质量事故及其处理情况 (3)5 竣工资料审查情况 (3)6 工程质量评估结论 (3)1 工程概况站址总用地面积77.7030亩（5.1802hm2），站区围墙内用地面积73.0770亩（4.8718hm2）。

本工程内有继电器小室3座，主控通信楼一座，为框架结构，抗震设防烈度为7度。

总建筑面积是1495.3m2。

建筑合理使用年限为50年，火灾危险性类别为戊类，耐火等级为二级，屋面防火等级为Ⅰ级。

河口输变电工程为新建500kV工程，远期规模：1000MVA主变压器6组，扬州侧和泰州侧各3组；500kV出线8回；220kV出线24回，扬州侧和泰州侧各12回；每组主变35kV侧安装4组低压无功补偿设备。

本期规模：1000MVA主变压器2组；500kV出线4回，分别至上河2回、扬州西1回、江都1回；220kV扬州侧出线7回，分别至平安2回、品祚2回、秦邮2回、勤王1回，220kV泰州侧出线6回，分别至东鲍2回、昭阳2回、楚水1回、凤城1回；每组主变35kV侧装设2组60Mvar 并联电容器、2组60Mvar并联电抗器。

2 工程各参建单位业主单位：建管单位：设计单位：监理单位：省电力建设监理有限公司施工单位：省送变电公司调试单位：省送变电公司运行单位：检修分公司质监单位：省电力质量监督中心站3 工程质量验收情况3.1工程质量监理控制概述（1）做好事前策划工作。

单位工程开工前，针对本工程的特点，组织学习监理实施细则和旁站监理方案以及国网公司强制性条文、质量通病防治措施、输变电工程标准工艺、数码照片管理等文件，明确质量目标、质量验收要求，确定“W”点、“H”点和“S”点：本单位工程中8个W点，4个H点，2个S点。

（2）事中加强过程检查验收、记录。

施工过程中，专业监理工程师对承包单位报送的拟进场工程材料、构配件和设备的工程材料/构配件/报审表及其质量证明文件进行审核，并对进场的实物按照委托监理合同约定的比例采用平行检验或见证取样的方式进行抽检。
