公司级专检报告(建筑工程交付使用前、投运前阶段) 项目名称：XXXX220kV变电站新建工程XXXX电力建设有限公司安质部2016年10月25日一公司级专检简况项目名称XXXXX220kV变电站新建工程阶段建筑工程交付使用前、投运前时间2016年10月25日检查依据1.《国家电网公司基建质量管理规定》国网（基建/2）112-2015；2.《国家电网公司输变电优质工程评定管理办法》国网（基建/3）182-2015；3.《国家电网公司输变电工程标准工艺管理办法》国网（基建/3）186-2015；4.《国家电网公司输变电工程验收管理办法》国网（基建/3）188-2015；5.《国家电网公司输变电工程标准工艺（三）工艺标准库》（2012版）；6.《输变电工程建设标准强制性条文实施管理规程》Q/GDW 248-2008；7.《变电（换流）站土建工程施工质量验收及评定规程》Q/GDW 1183－2012；8.《工程建设标准强制性条文（工业建筑部分）》2013 版；9.《工程建设标准强制性条文（房屋建筑部分）》2013 版；10.关于印发《国家电网公司输变电工程质量通病防治工作要求及技术措施》的通知基建质量〔2010〕19号；11.《关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求》基建质量〔2010〕322号；12.《国网基建部关于转发国家能源局综合司火力发电、输变电工程质量监督检查大纲的通知》基建安质[2014]26号；13.施工图纸及有关设计文件；14.国家、电力行业现行的施工及验收规范、规程及标准。
检查项目（抽检的各检验批部位）1.主控及直流设备安装；2.220kV配电装置电气安装；3.110kV配电装置电气安装；4.站用低压配电装置安装；5.全站电缆施工；6.全站防雷及接地装置安装；7.通信系统安装；8.主控楼工程；9.10kV配电室工程10.围墙及大门工程；11.站内、外道路工程；12.电缆槽工程。
变电站工程投运前电气安装调试质量监督检查典型大纲1总则1.0.1 铱据《建设工程质量管理条例》、《工程质量监督工作导则》和《电力建设工程质量监督规定》，为统一电力建设工程的质量监督工作程序、方法和内容，规范工程建设各方主体①及有关机构②的质量行为，加强电力建设工程质量管理，保证工程质量，确保电网安全，保障人民的生命、财产安全，保护环境，维护社会公共利益，充分发挥工程项目的经济效益和社会效益，制定火电、送变电工程11个阶段性质量监督检查典型大纲。
凡接入公用电网的电力建设工程项目，包括各类投资方式的新建、扩建、改建的送变电工程，均应按上述相关典型大纲的规定进行质量监督检查。
1.0.2 《变电站工程投运前电气安装调试质量监督检查典型大纲》（以下简称本“大纲”）适用于电力建设工程质量监督中心站（以下简称中心站）对220KV及以上电压等级新建、扩建、改建的变电站工程投运前质量监督检查。
110KV及以下电压等级的变电站工程，可参照执行。
1.0.3 质量监督检查以重点抽查的方法进行。
检查工程建设各责任主体质量行为时，对首次和变电站土建及电气安装等三个“大纲”中重复性的条款一般中抽查一次。
凡经检查符合规定、在后续工程中①工程建设各责任主体，是指参与工程建设的，建设、勘察、设计、施工、调试、监理及生产运行等单位。
②有关机构，是指工程施工过程中，参与试验、检测工作的各类试验室。
又未发生情况变化者，一般不再重复检查；1.0.4 根据工程设计中采用新设备和新技术的具体情况，中心站可结合工程的实际特点，补充编制其具体的监督检查细则，也可编制对本工程监督检查的“实施大纲”，保证检查的针对性和全面性。
2 质量监督检查的依据下列文件中的条款通过本大纲的引用成为本大纲的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本大纲，然而，鼓励使用本大纲的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本大纲。

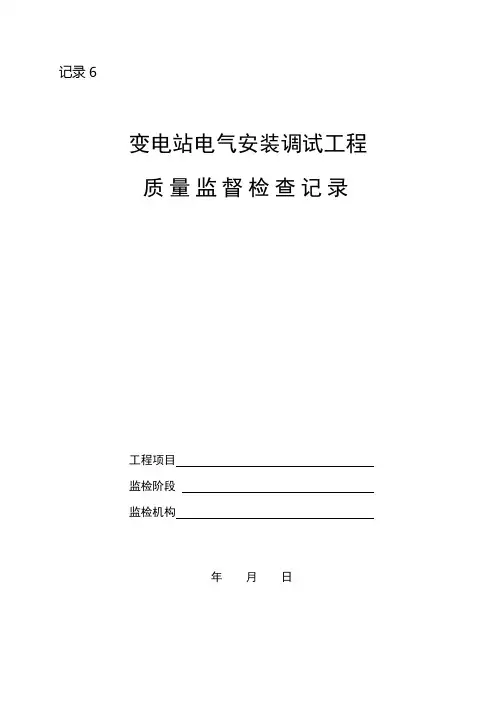

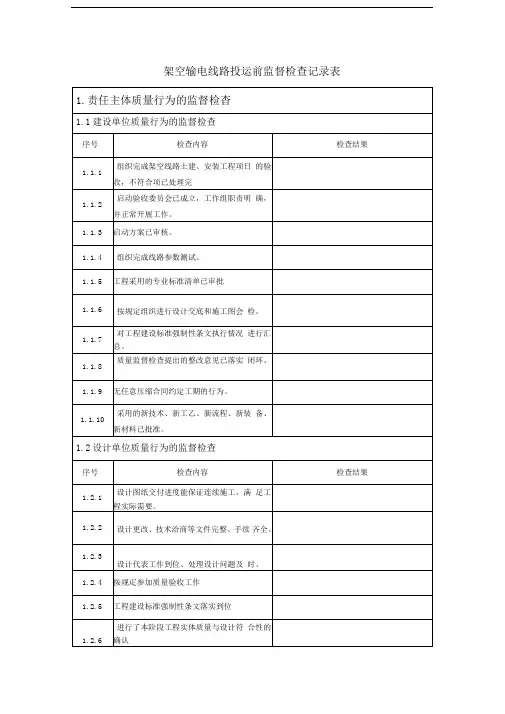

记录6变电站电气安装调试工程质量监督检查记录工程项目监检阶段监检机构年月日一、对工程各参建单位质量行为的监督检查1、对建设管理单位（工程组织单位）质量行为的监督序号抽查内容抽查结果1.1 工程管理的组织机构与工程管理的模式相适应，能满足工程管理和质量控制的要求；1.2 各类招投标文件齐全。
与各承包方的合同齐全、规范；无明示或者暗示设计、监理、施工等单位违反“强制性条文”降低工程质量标准或因要求承包方压缩合理工期而影响工程质量等行为；1.3 各责任主体职责明确。
有关工程管理、质量管理、档案管理等制度齐全、有效；1.4 由建设单位采购的原材料、零配件和设备符合质量要求。
相应的管理制度、检查验收办法和责任制度健全，实施有效；1.5 按规定组织进行设计交底和施工图会检；1.6 项目管理实施规划已审批；1.7 对施工单位在施工中采用的“四新”（新技术、新工艺、新材料、新设备）已经审批；1.8 执行《电气装置安装工程质量检验及评定规程》（以下简称《电气验评规程》），并审批确认“变电工程质量检验评定范围”（“施工质量验收及评定项目划分”）；1.9 确认执行《110kV及以上送变电工程启动及竣工验收规程》（简称“送变电启规”），并且启动委员会及试运组、验收组已成立。
安全、保卫、消防等人员已到位，责任已落实；1.10 下达工程质量通病防治任务书，协调和解决工程质量通病防治过程中出现的问题；1.11 明确质量通病防治奖罚措施,将质量通病防治列入工程检查验收内容。
2、对监理单位质量行为的监督2.1 企业资质与承担的监理工程项目相符。
工程监理合同已签订，合同规范、清晰、责权明确。
质量管理体系健全，运行有效；2.2 总监理师已经本企业法定代表人授权。
监理部组织机构健全，专业人员配备合理、满足工程监理需要。
各级监理人员资格证书齐全，并与承担任务相符。
仪器设备配置满足工程监理工作需要；2.3 监理规划、监理细则和监理工作程序审批手续完备，实施有效。

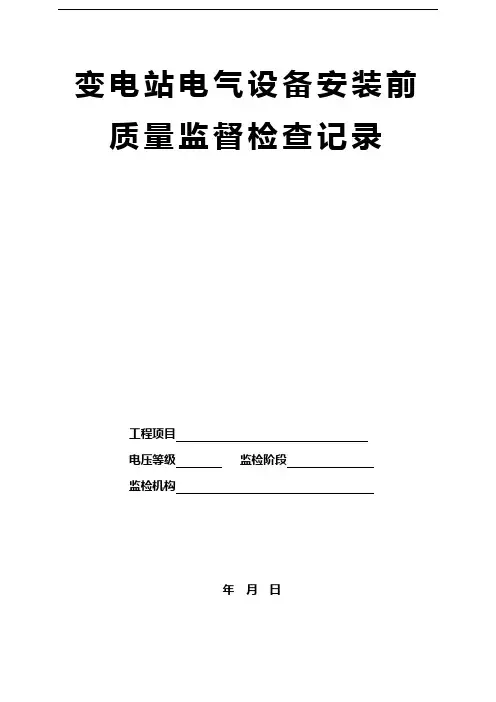

变电站电气设备安装前质量监督检查记录
工程项目
电压等级监检阶段
监检机构
年月日
变电站电气安装前质量监督检查记录
变电站电气安装前质量监督检查记录
变电站电气安装前质量监督检查记录
变电站电气安装前质量监督检查记录
变电站电气安装前质量监督检查记录
变电站电气安装前质量监督检查记录
变电站电气安装前质量监督检查记录
变电站电气安装前质量监督检查记录
变电站电气安装前质量监督检查记录
变电站电气安装前质量监督检查记录。
变电站投运前安装调试工程
质量监督检查记录
T程项目汉川新河变电站工程
电压等级110千伏变电容量31.5MVA 监检机构孝感供电局质量监督站
2005年11月2日
汉川新河变电站投运前安装调试工程
质量监督检查记录
变电站投运前安装调试工程质量监督检查报告
电压等级110 KV 变电容量3. 15MVA
工程项目__________ 监检机构____________
（盖章）
2003年9月15日
四、投运前必须完成的整改项目:
1、电流互感器S F&压力表指示压黄线，未报警
2、三相刀闸不同期
3、主变及调变的硅胶变色，需要更换
4、主变本体及调变温度计指示位置不对
5、主变调变压力释放器二次线未接
6、电容器电缆直接铝排，无明显断开点
7、主变压器调变控制箱封堵不严
8、主控室及10kV配电室没有铺绝缘垫子
五、投运后应完成的整改项目及建议:
无
六、结论：
该工程强化了管理措施，根据工程实际特点建立健全了各项规章制度，从而在制度上保证了施工的质量及工艺水平，而在实际工程施工中，施工方能严格按照工程施工及验收规范进行施工，确保了工程较高的整体水平。
施工方在施工的同时能够很好地完成各项施工记录、报告的整理工作。
总的来说该工程的施工质量具备优良级别。
监检负责人（签名）牛汉庆2003年9月15日。

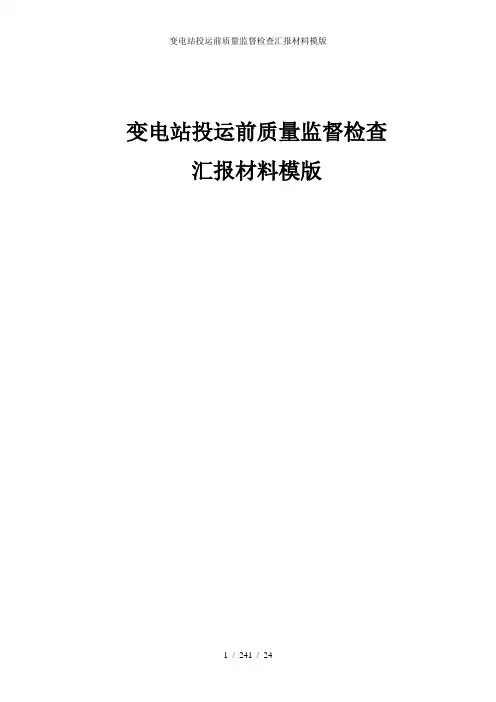

变电站投运前质量监督检查汇报材料模版一、项目背景为实现能源供应的可持续发展，我公司计划建设一座变电站，以满足当地区域对电力的需求。
本变电站位于xx市，总占地面积为xx亩，变电站由xx台xx型号变压器组成，设计容量为xx千伏安。
现在，我们已经完成了变电站的建设，并计划进行投运前的质量监督检查。
二、检查目的本次质量监督检查的主要目的是确保变电站的设备和系统符合相关规范和要求，能够安全、稳定地运行，以保障供电质量和可靠性。
三、检查内容1.设备安装质量检查：包括变压器、开关设备、仪表仪器设备等的安装位置、固定牢固性、接线质量、绝缘处理等方面的检查。
2.接地系统检查：包括变电站的总接地系统和设备局部接地系统的布置、导线规格、接地电阻等的检查。
3.继电保护装置检查：包括继电保护装置的类型、接线、参数设置等方面的检查。
4.配电装置检查：包括配电盘、低压开关柜、电缆线路等的检查。
5.火灾报警和消防系统检查：包括火灾报警系统设备的安装、试验和消防设备的配置等方面的检查。
6.环境监测系统检查：包括温湿度、通风、标志标识等检查。
四、检查方法本次质量监督检查采用目视检查、测试检查和抽样检查相结合的方法，对变电站的设备和系统进行全面的检查。
五、检查结果经过质量监督检查，变电站的设备和系统整体符合相关规范和要求，达到了设计要求。
具体的检查结果如下：1.设备安装质量良好，符合规范要求。
2.接地系统布置合理，接地电阻满足要求。
3.继电保护装置接线正确，参数设置准确可靠。
4.配电装置安装完好，操作方便。
5.火灾报警和消防系统设备正常工作，配置合理。
6.环境监测系统工作稳定，指标在正常范围内。
六、存在问题与建议经过监督检查，变电站的设备和系统整体符合要求，未发现严重的质量问题。
但在检查过程中，还发现了一些小问题，需要加以改进。
具体存在的问题及建议如下：1.部分设备接线存在松动现象，需进行固定加固。
2.火灾报警系统设备的接口布线有待优化，改进其稳定性和可靠性。
变电站投运前质量监督检查汇报材料模版批准：____________ ________年____月____日（项目经理）审核：____________ ________年____月____日（项目副经理或项目经理）编写：____________ ________年____月____日（项目质量管理专责）目次1、建设单位汇报2、设计单位汇报3、施工单位汇报4、监理单位汇报5、调试单位汇报6、运行单位汇报7、市质监站汇报工程阶段质量监督检查建设单位汇报材料业主项目部（章）年月日批准：____________ ________年____月____日（项目经理）审核：____________ ________年____月____日（项目副经理或项目经理）编写：____________ ________年____月____日（项目质量管理专责）目次一、工程概况（针对阶段情况）二、工程建设的组织、管理三、工程质量目标和质量管理措施四、强制性条文执行情况五、质量通病防治情况六、里程碑进度计划和实际施工进度控制七、工程总体质量和投运前所具备的条件八、发生的质量问题和处理结果九、遗留问题和处理计划十、经验教训和改进措施工程阶段质量监督检查设计单位汇报材料设计单位（章）年月日批准：____________ ________年____月____日（项目经理或设总）审核：____________ ________年____月____日（设总）编写：____________ ________年____月____日（主设）目次一、工程设计概况和技术特点（针对阶段情况）二、设计指导思想和工作原则三、设计质量控制措施四、强制性条文执行情况五、质量通病防治情况六、技术供应和工代现场服务七、发生的重大设计变更和处理结果八、对工程质量及设计规定符合性的评估九、遗留设计问题和处理计划十、经验教训和改进措施工程阶段质量监督检查施工单位汇报材料施工项目部（章）年月日批准：____________ ________年____月____日（项目经理）审核：____________ ________年____月____日（项目副经理或项目经理）编写：____________ ________年____月____日（项目总工）目次一、施工承包范围和主要工程量二、质量管理体系及其运行效果三、施工质量目标四、质量管理工作和质量控制效果五、强制性条文执行情况六、质量通病防治情况七、实体质量状况（附实物数码照片）八、实际施工进度九、发生的质量问题和处理结果十、遗留问题和处理计划十一、经验教训和改进措施工程阶段质量监督检查监理单位汇报材料项目监理部（章）年月日批准：____________ ________年____月____日（总监）审核：____________ ________年____月____日（总监或总监代表）编写：____________ ________年____月____日（监理工程师）目次一、监理工作范围二、工作指导思想和工作原则三、组织机构设置和人员配备四、对工程质量目标的响应五、监理工作的组织管理六、对施工和调试质量的控制七、强制性条文执行情况八、质量通病防治情况九、施工、调试质量验评结果统计十、对工程质量和投运技术条件的评估十一、发生的质量问题和处理结果十二、遗留问题和处理计划十三、经验教训和改进措施工程阶段质量监督检查调试单位汇报材料调试单位（章）年月日批准：____________ ________年____月____日（部门主任）审核：____________ ________年____月____日（高级主管或主管）编写：____________ ________年____月____日（主管或专业工程师）目次一、调试承包范围和主要调试项目二、调试指导思想和工作原则三、质量目标和质量控制措施四、强制性条文执行情况五、质量通病防治情况六、调试项目完成情况七、遗留问题和处理计划八、经验教训改进措施工程阶段质量监督检查生产单位汇报材料生产单位（章）年月日批准：____________ ________年____月____日（部门主任）审核：____________ ________年____月____日（高级主管或主管）编写：____________ ________年____月____日（主管或专业工程师）目次一、运行人员配备生产技术培训考核二、生产技术管理和运行、维护物质保证等方面所具备的条件三、强制性条文执行情况四、质量通病防治情况五、对施工质量验收的结果六、存在问题和处理意见工程阶段质量监督检查市质监站汇报材料质监站（章）年月日批准：____________ ________年____月____日（副站长）审核：____________ ________年____月____日（副站长或质监师）编写：____________ ________年____月____日（质监师或质监员）目次一、监检简况二、工程概况三、质量体系及实施核查情况四、技术资料核查情况五、工程检查情况六、强制性条文执行情况七、质量通病防治情况八、限期整改项目九、主要改进建议十、结论。
变电站■三级自检报告及记录____ 电力工程有限公司35kV 变电站工程三级质量检查记录表编号：DBB-GSJC-JG-01竣工验收质量检查不合格品识别处置表P21-R001编号:DBB-GSBHGP-JG-0135kV - 变电站工程土建竣工验收施工质量公司级检查记录DBB-GSJCJL-01 、地基与基础分部工程1.轴线位移独立基础【w 10mrii3 5 5 2 6 2 0 9 41 6 32.基础标高偏差【w 土10mi + -3 -4 -86 -7 4 -5 -8 6 43.基础断面【+8〜-5 mm l 6 -5 6 7 -5 4+7 -5 -4 -5 64.杯形基础杯底【0〜-10 ii i : -4 -3-3-4-8-9-7 - 5-7-55.基础外观: 外观质量无露筋、蜂窝、孔洞、夹渣、疏松、裂缝等，符合设计和规范要求。
、主体分部工程1.轴线位移柱、梁【w 8mi7 8 6 4 5 4 647 8 5 62.垂直度层高w 5m [w 8(6) mm l 5 4 2 6 5 253 4 33.柱、梁标高偏差【w 土10mi10 -9 8 -2 9-8 9 -10 8 -9 104.截面尺寸偏差【+8〜-5 mm l 4 -4 8 8 -568 -5 -5 -4 85.表面平整度【w 8(6) mm l 4 5 3 6 5 1 56.柱、梁、板外观: 外观质量无露筋、蜂窝、孔洞、夹渣、疏松、裂缝等，符合设计和规范要求。
三、建筑电气分部：1.照明开关的选用、开关的通断位置正确；2.绝缘电线套管埋设位置及埋设方式符合设计及规范要求；3.插座的接线符合设计及规范要求；4.连接的电线电缆符合设计及规范要求5.防雷接地敷设符合设计及规范要求。
四、给排水分部：1.未完成施工，但不影响电气安装施工。
五、装饰装修分部1、未完成施工，但不影响电气安装施工。
六、建筑屋面分部1. 找平层、保温层、结合层、细石混凝土保护层等施工符合设计及规范要求。

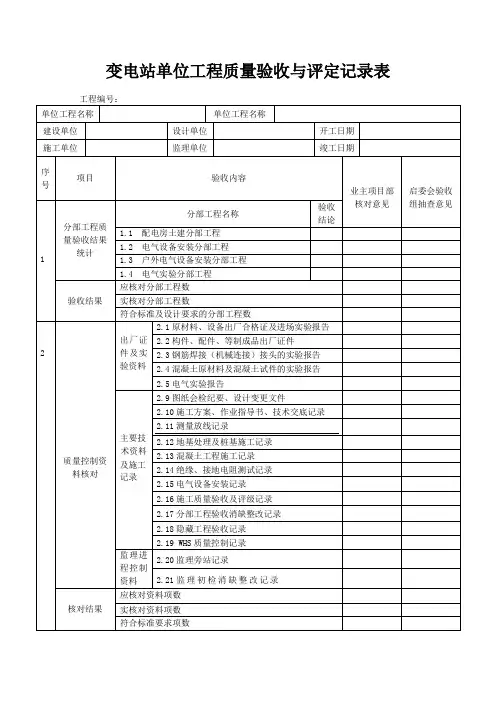

变电站工程过程验收、监检、启动及项目评价阶段必备表格批准: 李传兵审核：李传兵编制：岳粹校安徽电力建设第二工程公司输变电公司2010.9.20编制说明：1、本册收录的表格是根据国网公司《施工项目部标准化工作模板》的要求及相关表格整理出版的；2、本册收录的表格是变电站工程管理过程中技术管理的难点，是部分技术管理人员的盲点，也是变电站工程建设单位、监理单位对施工单位管理的重点；3、要求各项目部必须认真按照本册收录的表格，做好相应的阶段性质量技术管理工作；4、本册表格自2010年10月1日起实施。
一、变电站工程三级（公司级）验收程序及相关记录表格1、三级自检流程（见图4-3）图4-3三级自检流程2、验收相关表格SZLB39工程质量中间验收申请表（中间验收：第一、二阶段）工程质量中间验收申请表工程名称：编号：注本表一式份，由施工项目部填报，监理项目部份、施工项目部存份。
填写、使用说明（1）施工项目部按国网公司《工程建设质量管理规定》，完成相应工程的施工，并经班组、项目部、公司三级自检验收合格后，应将自检结果向监理项目部报验，并申请中间验收。
（2）监理项目部审查复核自检结果，条件具备后报请业主项目部组织中间验收。
（3）监理项目部审查要点：1）申请中间验收的工程是否已经施工单位三级自检验收合格。
2）三级自检验收及评定记录是否齐全。
3）其他技术资料是否齐全、合格。
附件：SZLB40初步竣工验收申请表（竣工验收：第三阶段）初步竣工验收申请表工程名称：编号：注本表一式份，由施工项目部填报，监理项目部存份，施工项目部存份。
填写、使用说明（1）施工项目部按施工合同约定，完成全部工程施工，经施工单位三级自检验收合格，应报请监理项目部进行验收。
（2）本报审表所指初步验收为监理项目部组织的监理初检。
（3）监理项目部审核要点：1）是否完成了全部设计内容。
2）所有施工质量是否已全部报监理项目部验收。
3）竣工资料是否齐全。
4）工程质量是否符合我国现行法律、法规要求，是否符合我国现行工程建设标准，是否符合设计文件要求，是否符合施工合同要求。
精心整理干式变压器安装工程监理检查记录表工程名称：编号：___-__设备型号：制造厂家：出厂编号：安装位置：施工单位：表号：CCM-DQC-001（C版）变压器安装工程监理检查记录表工程名称：编号：___-__设备型号：制造厂家：出厂编号：安装位置：施工单位：表号：CCM-DQC-002（C版）“GIS”封闭式组合电器安装工程监理检查记录表工程名称：编号：___-__设备型号：制造厂家：出厂编号：安装位置：施工单位：表号：CCM-DQC-003（C版）SF6断路器安装与调试工程监理检查记录表工程名称：编号：___-__设备型号：制造厂家：出厂编号：安装位置：施工单位：表号：CCM-DQC-004（C版）隔离开关安装与调试工程监理检查记录表工程名称：编号：___-__设备型号：制造厂家：出厂编号：安装位置：施工单位：抽检率％：表号：CCM-DQC-005（C版）10kV开关柜及设备安装工程监理检查记录表工程名称：编号：___-__设备型号：制造厂家：出厂编号：安装位置：施工单位：抽检率％：表号：CCM-DQC-006（C版）（）互感器安装工程监理检查记录表工程名称：编号：___-__设备型号：制造厂家：出厂编号：安装位置：施工单位：抽检率％：注：序号1～7适用干式互感器。
1～13适用于电容式、油侵式、SF6气体绝缘介质互表号：CCM-DQC-007（C版）电力电容器组安装工程监理检查记录表工程名称：编号：___-__设备型号：制造厂家：单台容量：安装位置：施工单位：抽检率％：表号：CCM-DQC-008（C版）避雷器安装工程监理检查记录表工程名称：编号：___-__设备型号：制造厂家：出厂编号：安装位置：施工单位：抽检率％：表号：CCM-DQC-009（C版）干式电抗器安装工程监理检查记录表工程名称：编号：___-__设备型号：制造厂家：出厂编号：安装位置：施工单位：抽检率％：C版）硬（管）母线安装工程监理检查记录表工程名称：编号：___-__母线型号：母线名称：母线长度：安装位置：施工单位：表号：CCM-DQC-011（C版）电缆敷设与电缆头制作安装工程监理检查记录表工程名称：编号：___-__电缆线路名称：电缆型号：电缆段长度：安装位置：施工单位：表号：CCM-DQC-012（C版）接地装置网安装、避雷针接地装置工程监理检查记录表工程名称：编号：___-__接地装置名称：装置位置：施工单位：表号：CCM-DQC-013（C版）蓄电池柜、整流装置工程监理检查记录表工程名称：编号：___-__蓄电池柜型号：安装位置：施工单位：整流装置型号：抽检率％：表号：CCM-DQC-014（C版）通讯一次设备安装工程监理检查记录表工程名称：编号：___-__设备名称：耦合电容器型号：阻波器型号：结合滤波器型号：安装位置：施工单位：表号：CCM-DQC-015（C版）220kV（110kV）电缆线路工程监理检查记录表工程名称：编号：___-__线路段名称：电缆规格型号：电缆线路长度：安装位置：施工单位：表号：CCM-DQC-016（C版）。
