基于单片机的智能小车的设计与制作

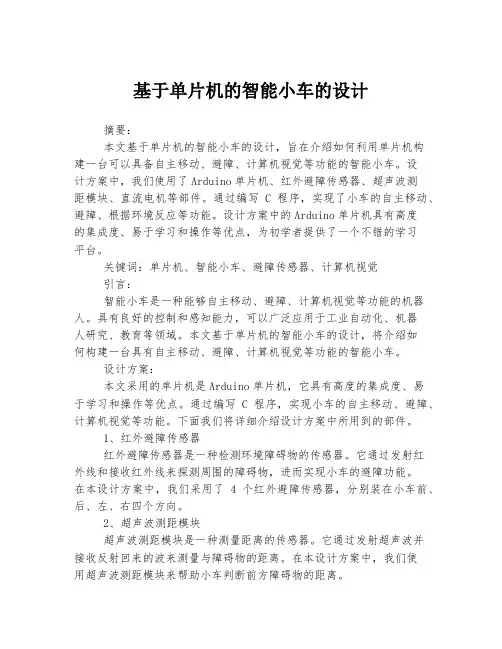

基于单片机的智能小车的设计摘要：本文基于单片机的智能小车的设计，旨在介绍如何利用单片机构建一台可以具备自主移动、避障、计算机视觉等功能的智能小车。

设计方案中，我们使用了Arduino单片机、红外避障传感器、超声波测距模块、直流电机等部件。

通过编写C程序，实现了小车的自主移动、避障、根据环境反应等功能。

设计方案中的Arduino单片机具有高度的集成度、易于学习和操作等优点，为初学者提供了一个不错的学习平台。

关键词：单片机、智能小车、避障传感器、计算机视觉引言：智能小车是一种能够自主移动、避障、计算机视觉等功能的机器人。

具有良好的控制和感知能力，可以广泛应用于工业自动化、机器人研究、教育等领域。

本文基于单片机的智能小车的设计，将介绍如何构建一台具有自主移动、避障、计算机视觉等功能的智能小车。

设计方案：本文采用的单片机是Arduino单片机，它具有高度的集成度、易于学习和操作等优点。

通过编写C程序，实现小车的自主移动、避障、计算机视觉等功能。

下面我们将详细介绍设计方案中所用到的部件。

1、红外避障传感器红外避障传感器是一种检测环境障碍物的传感器。

它通过发射红外线和接收红外线来探测周围的障碍物，进而实现小车的避障功能。

在本设计方案中，我们采用了4个红外避障传感器，分别装在小车前、后、左、右四个方向。

2、超声波测距模块超声波测距模块是一种测量距离的传感器。

它通过发射超声波并接收反射回来的波来测量与障碍物的距离。

在本设计方案中，我们使用超声波测距模块来帮助小车判断前方障碍物的距离。

3、直流电机直流电机是小车的驱动部分。

通过控制电机的正反转来实现小车的前进、后退和转向。

在本设计方案中，我们采用了两个直流电机来驱动小车。

编程实现：在编程的实现过程中，我们利用C语言编写了控制程序。

程序中通过Arduino单片机读取四个红外避障传感器、超声波测距模块的数据，并根据这些数据实时调整小车的运动状态。

下面是程序的主要流程：1、启动程序，初始化各个部件2、获取红外避障传感器的数据3、将传感器数据转换成小车需要控制的运动方向4、判断前方是否有障碍物5、根据判断结果调整小车运动方向6、重复执行2-5步，实现小车的自主移动和避障功能。

基于STM32的智能循迹小车的设计智能循迹小车是一种具有自主导航能力的智能移动机器人，能够根据预设的轨迹路径进行自主轨迹行驶。

该设计基于STM32单片机，采用感光电阻传感器进行循迹控制，结合电机驱动模块实现小车的前进、后退、转向等功能。

一、硬件设计1.MCU选型：选择STM32系列单片机作为主控芯片，具有高性能、低功耗、丰富接口等特点。

2.传感器配置：使用感光电阻传感器进行循迹检测，通过读取传感器的电阻值判断小车当前位置，根据不同电阻值控制小车行驶方向。

3.电机驱动模块：采用直流电机驱动模块控制小车的前进、后退、转向等动作。

4.电源管理：使用锂电池供电，通过电源管理模块对电源进行管理，保证系统正常工作。

二、软件设计1.系统初始化：对STM32单片机进行初始化，配置时钟、引脚等相关参数。

2.传感器读取：通过ADC模块读取感光电阻传感器的电阻值，判断小车当前位置。

3.循迹控制：根据传感器读取的电阻值判断小车相对于轨迹的位置，根据不同的位置控制小车的行驶方向，使其始终保持在轨迹上行驶。

4.电机控制：根据循迹控制的结果，通过电机驱动模块控制小车的前进、后退和转向动作。

5.通信功能：可通过串口通信模块与上位机进行通信，实现与外部设备的数据传输和控制。

三、工作流程1.初始化系统：对STM32单片机进行初始化配置。

2.读取传感器：通过ADC模块读取感光电阻传感器的电阻值。

3.循迹控制：根据读取的电阻值判断小车相对于轨迹的位置，控制小车行驶方向。

4.电机控制：根据循迹控制的结果，通过电机驱动模块控制小车的前进、后退和转向动作。

5.通信功能：可通过串口通信模块与上位机进行通信。

6.循环运行：不断重复上述步骤，实现小车的自主循迹行驶。

四、应用领域智能循迹小车的设计可以广泛应用于各个领域。

例如，在物流行业中，智能循迹小车可以实现自动化的物品搬运和运输；在工业领域，智能循迹小车可以替代人工，进行自动化生产和组装；在家庭生活中，智能循迹小车可以作为智能家居的一部分，实现家庭清洁和智能控制等功能。

基于单片机智能遥控小车的设计引言：一、硬件设计：智能遥控小车的硬件设计包括机械结构和电子模块两个方面。

1.机械结构设计：机械结构设计为小车提供了良好的稳定性和移动能力。

首先，选取适合的底盘结构，确保小车的稳固性和均衡性。

其次，选择合适的电机和轮子，以实现小车的前进、后退和转向功能。

最后，在机械结构中添加传感器支架和摄像头支架，方便后续的传感器和摄像头模块的安装。

2.电子模块设计：电子模块设计包括主控模块、通信模块和电源模块三个部分。

（1）主控模块：主控模块是整个智能遥控小车的核心，它负责接收遥控命令、控制电机的转动并实时处理传感器数据。

选择一款性能较强的单片机作为主控芯片，如STM32系列，以满足小车处理复杂任务的需求。

（2）通信模块：（3）电源模块：电源模块为智能遥控小车提供稳定的电源，要保证小车的正常工作需要满足一定的电流和电压要求。

选取合适的锂电池组或者干电池组作为电源，通过适当的电压调节和保护电路，保证电源的稳定性和安全性。

二、软件设计：智能遥控小车的软件设计包括底层驱动程序的编写和上层应用程序的开发。

1.底层驱动程序：底层驱动程序主要用于控制电机和监测传感器数据。

通过编写合适的电机驱动程序，实现小车的前进、后退和转向功能。

同时，编写传感器驱动程序获取传感器的数据，如超声波测距、红外线检测和摄像头采集等，为上层应用程序提供数据支持。

2.上层应用程序：三、功能拓展：智能遥控小车的功能可以通过添加各种传感器和模块进行拓展，如以下几个功能：1.环境检测功能：通过添加温湿度传感器、二氧化碳传感器等，实时监测环境数据，可以应用于室内空气质量、温湿度调节等应用。

2.避障功能：通过添加超声波传感器、红外线传感器等，在小车前方进行信号检测，实现小车的避障功能。

3.图像识别功能：通过添加摄像头模块，对图像进行处理和分析，实现小车的图像识别功能，如人脸识别、物体识别等。

结论：基于单片机的智能遥控小车设计通过合理的硬件结构和软件设计，实现了远程遥控和实时传输数据的功能。

基于单片机的多功能智能小车设计论文(摘要（关键词：智能车单片机金属感应器霍尔元件 1602LCD）智能作为现代的新发明，是以后的发展方向，他可以按照预先设定的模式在一个环境里自动的运作，不需要人为的管理，可应用于科学勘探等等的用途。

智能电动车就是其中的一个体现。

本次设计的简易智能电动车，采用AT89S52单片机作为小车的检测和控制核心；采用金属感应器TL-Q5MC来检测路上感应到的铁片，从而把反馈到的信号送单片机，使单片机按照预定的工作模式控制小车在各区域按预定的速度行驶，并且单片机选择的工作模式不同也可控制小车顺着S形铁片行驶；采用霍尔元件A44E检测小车行驶速度；采用1602LCD实时显示小车行驶的时间，小车停止行驶后，轮流显示小车行驶时间、行驶距离、平均速度以及各速度区行驶的时间。

本设计结构简单，较容易实现，但具有高度的智能化、人性化，一定程度体现了智能。

目录1 设计任务 (3)1.1 要求 (3)2 方案比较与选择 (4)2.1路面检测模块 (4)2.2 LCD显示模块 (5)2.3测速模块 (5)2.4控速模块 (6)2.5模式选择模块 (7)3 程序框图 (7)4 系统的具体设计与实现 (9)4.1路面检测模块 (9)4.2 LCD显示模块 (9)4.3测速模块 (9)4.4控速模块 (9)4.5复位电路模块 (9)4.6模式选择模块 (9)5 最小系统图 (10)6 最终PCB板图 (12)7 系统程序 (13)8 致谢 (46)9 参考文献 (47)10 附录 (48)1. 设计任务：设计并制作了一个智能电动车，其行驶路线满足所需的要求。

1.1 要求：1.1.1 基本要求：（1）分区控制：如（图1）所示：（图1）车辆从起跑线出发（出发前，车体不得超出起跑线）。

在第一个路程C~D区（3～6米）以低速行驶，通过时间不低于10s；第二个路程D～E区（2米）以高速行驶，通过时间不得多于4秒；第三个路程E~F区（3～6米）以低速行驶，通过时间不低于10s。

基于51单片机WiFi智能小车制作基于51单片机WiFi智能小车制作一、基本原理51单片机WiFi智能小车是利用PC或手机作为控制端，通过手机连接wifi模块（路由器）以获得wifi信号，同时车载也连接wifi模块以获得和手机相同的IP地址，实现手机和小车的连接，然后利用PC或手机上的控制软件以wifi网络信号为载体发送相关信号，wifi模块接收PC 或手机端发送来的相关信号并分析转换成TTL 电平信号，然后发送给单片机，单片机接收到的电平信号处理、分析、计算，转化成控制指令并发送给电机驱动模块以实现小车的前进、后退、左拐、右拐等功能。

二、购买所需材料了解51单片机WiFi智能小车基本原理后，需要购买所需材料进行制作。

下面列出所需制作材料：序号材料备注图例6 小车底盘7 摄像头 根据固件支持摄像头购买8 电源根据自己需要购买种类9 杜邦线及小配件制作所需工具：序号工具名备注图例称1 电烙铁一套 包括松香焊锡2 螺丝刀 平口、十字等3 微型电钻 可以自制4手工刀5 剪刀6 万用表7 热熔胶枪或快干胶8US B下载器三、开始制作1、制作流程开始制作前，我们首先需要看购买路由器的型号，笔者采用的是703n 路由器，所以需要引出ttl 线。

总体步骤为：路由器引TTL 线→路由器刷OpenWrt 固件→制作51单片机最小系统→下载下位机程序到51单片机→安装上位机程序至PC 或手机→测试上、下位机通信→组装→调试完成。

2、路由器引ttl线首先打开703n路由器，按照下图标示位置焊接ttl线。

注意：1、焊接的时候要小心焊接，焊好后微拉下查看松紧2、焊接最好采用软线焊接，防止意外整块拉掉焊点3、焊好后一定用胶固定，最好采用热熔胶下图为引好ttl线样子3 刷OpenWrt固件何为OpenWrt固件，OpenWrt可以被描述为一个嵌入式的Linux 发行版，（主流路由器固件有dd-wrt,tomato,openwrt三类）而不是试图建立一个单一的，静态的系统。

基于单片机的智能小车的设计智能小车在当今社会中得到越来越广泛的应用，它不仅可以为人们的生活带来方便，还能在工业生产和科研领域发挥关键作用。

而基于单片机的智能小车设计是其中的一个重要方面，它通过利用单片机的高度集成和强大功能，实现智能小车的自主控制和感知任务。

本文将深入探讨基于单片机的智能小车设计的关键技术和发展趋势，为读者提供一些有益的参考和启发。

智能小车的设计中，传感器是至关重要的一环。

而对于基于单片机的智能小车来说，选择合适的传感器和设计有效的传感器数据采集方案显得尤为重要。

在传感器选择方面，常用的传感器有红外传感器、超声波传感器、光电传感器等，它们可以实现对障碍物的检测和环境信息的感知。

在传感器数据采集方案设计上，需要考虑到传感器数据的采集频率、传感器数据的处理方式以及传感器数据与单片机的接口方式等。

通过合理设计传感器的选择和数据采集方案，可以有效提高智能小车的感知能力和控制精度。

除了传感器外，基于单片机的智能小车设计还需要考虑到智能控制算法的设计。

智能控制算法是实现智能小车自主行驶和避障的核心，它可以通过对传感器数据的处理和分析，实现对小车行驶方向和速度的实时控制。

常用的智能控制算法包括PID算法、模糊控制算法和神经网络控制算法等，它们分别适用于不同的应用场景和控制需求。

在智能控制算法的选择和设计中，需要考虑到算法的实时性、稳定性和可调节性，以实现对智能小车的精确控制和智能决策。

在设计基于单片机的智能小车时，硬件设计也是一个不可忽视的方面。

合理的硬件设计可以有效提高智能小车的性能和稳定性，为控制算法的实现提供良好的硬件支持。

常用的硬件设计包括电机驱动电路设计、电源管理电路设计和通信接口电路设计等。

其中，电机驱动电路设计是最为关键的一环，它可以实现对小车电机的精确控制和驱动，保证小车的行驶稳定性和速度调节精度。

电源管理电路设计则是保证小车电路的稳定供电和功耗管理，避免因电路供电不稳定导致小车控制系统工作异常。

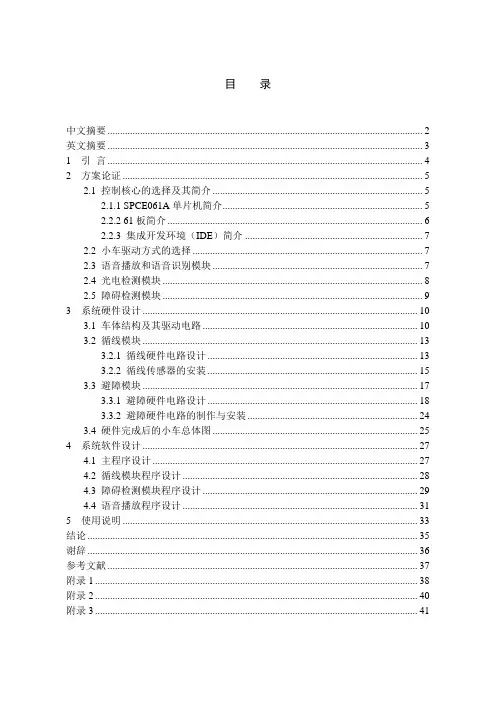

目录中文摘要 (2)英文摘要 (3)1 引言 (4)2 方案论证 (5)2.1 控制核心的选择及其简介 (5)2.1.1 SPCE061A单片机简介 (5)2.2.2 61板简介 (6)2.2.3 集成开发环境（IDE）简介 (7)2.2 小车驱动方式的选择 (7)2.3 语音播放和语音识别模块 (7)2.4 光电检测模块 (8)2.5 障碍检测模块 (9)3 系统硬件设计 (10)3.1 车体结构及其驱动电路 (10)3.2 循线模块 (13)3.2.1 循线硬件电路设计 (13)3.2.2 循线传感器的安装 (15)3.3 避障模块 (17)3.3.1 避障硬件电路设计 (18)3.3.2 避障硬件电路的制作与安装 (24)3.4 硬件完成后的小车总体图 (25)4 系统软件设计 (27)4.1 主程序设计 (27)4.2 循线模块程序设计 (28)4.3 障碍检测模块程序设计 (29)4.4 语音播放程序设计 (31)5 使用说明 (33)结论 (35)谢辞 (36)参考文献 (37)附录1 (38)附录2 (40)附录3 (41)附录4 (43)附录5 (44)基于单片机控制的智能小车设计与制作摘要: 课题的主要任务是设计并制作一辆智能小车，要求实现小车的语音控制、循线行走、避免撞到障碍物三大功能。

设计以凌阳16位单片机为控制核心，应用光电传感器和超声波传感器，成功实现了小车的三大功能。

课题完成了光电传感器和超声波传感器的选择、采购、各传感器的接口电路设计和制作，以及各传感器和电路的安装位置和方式的安排，并完成了整个硬件的制作工作。

此外，对整个控制软件进行设计和程序的编制以及程序的调试，并最终完成软件和硬件的融合，实现小车的预期功能。

关键词：智能小车，光电传感器，超声波传感器，单片机Abstract：This subject is to design and manufacture an intelligent car, whose three functions are car’s voice control, following the lin e to run, avoiding hittingthe obstacles. This design takes the Ling Yang 16 monolithic integratedcircuits as the control core, and with applying the photoelectric sensor andthe ultrasonic sensor, the car's three functions have realized. The designerhas completed the choice and purchase of the photoelectric sensor andultrasonic sensor, the design and manufacturing of various sensors' interfacecircuit, the installment position and arrangement preparation of the sensorsand circuit, as well as the entire hardware's manufacturing work. At thesame time, the control software's design and the program’s establishmentand debugging are finished. Finally completes the software and hardware'sfusion, which realizes the car's anticipated function.Keywords：intelligent car，photoelectric sensor，ultrasonic sensor，SCM1 引言当今世界，传感器技术和自动控制技术正在飞速发展，机械、电气和电子信息已经不再明显分家，自动控制在工业领域中的地位已经越来越重要，“智能”这个词也已经成为了热门词汇。

基于单片机的红外遥控智能小车设计引言：随着科技的不断发展，智能物联网已经走进了我们的生活。

智能小车作为一种智能化的产品，能够实现远程遥控、自动避障等功能，受到了广大消费者的青睐。

本文就基于单片机的红外遥控智能小车设计进行详细介绍。

一、设计目标本设计的目标是通过红外遥控，实现对智能小车的远程控制，小车能够根据收到的指令进行行驶、避障等操作。

二、设计原理1.主控芯片：本设计使用单片机作为主控芯片，常用的单片机有51系列、AVR系列等，可根据实际需求选择合适的芯片型号。

2.红外遥控模块：红外遥控模块是实现红外通信的设备，可以将遥控器发出的红外信号解码成数据，实现遥控操作。

3.电机驱动模块：电机驱动模块可将单片机的PWM信号转化为电机的动力驱动信号，控制小车的行驶方向和速度。

4.超声波传感器：超声波传感器可以感知到小车前方的障碍物距离，根据测得的距离，进行相应的避障操作。

5.电源模块：小车需要使用适当的电源，通常是锂电池或者直流电源供应。

三、系统设计1.硬件设计：（1）搭建小车底盘：根据所选择的底盘，搭建小车结构，并安装好电机驱动模块、电源模块等硬件设备。

（2）连接电路：将红外遥控模块、超声波传感器等硬件设备与主控芯片进行连接，确保每个模块正常工作。

2.软件设计：（1）红外遥控程序设计：通过红外遥控模块接收红外信号，并解码成相应的指令。

根据指令控制电机驱动模块，实现小车的行驶方向和速度控制。

（2）超声波避障程序设计：根据超声波传感器测得的距离，判断是否有障碍物，如果有障碍物就停止或者转向。

四、实验结果和讨论经过实验验证，本设计的红外遥控智能小车能够准确接收红外信号，并根据指令控制小车的行驶方向和速度。

同时，超声波传感器能够及时感知到前方的障碍物，并进行相应的避障操作。

然而，该设计仍然存在一些不足之处，比如超声波传感器的测距范围有限，可能无法感知到较小的障碍物。

此外，红外遥控信号的传输距离也有一定限制，需要保持遥控器与小车之间的距离不过远。

单片机应用——智能循迹小车设计智能循迹小车是一种基于单片机技术的智能机器人，它可以自动跟随线路进行行驶，具有很高的应用价值，被广泛地应用在工业控制和家庭娱乐等领域。

本次智能循迹小车的设计采用的是AT89C51单片机，通过巧妙的编程和外接传感器的配合来实现小车的自动识别和跟踪线路的功能。

下面我们来具体阐述一下智能循迹小车的设计过程。

一、硬件设计智能循迹小车的硬件系统包括电机驱动电路、传感器电路、控制板电路、电源电路等几个部分。

其中，电机驱动电路是实现小车行驶的关键，它通过外接减速电机来带动小车的轮子，从而实现前进、后退、转弯等基本动作。

传感器电路则用来检测小车当前所处的位置和前方的路况，从而将这些信息传递给单片机进行处理。

控制板电路是整个硬件系统的核心部分，它包括AT89C51单片机、EEPROM存储器、逻辑电路等。

其中，AT89C51单片机是控制整个系统的“大脑”，它通过编写相应的程序来实现小车的跟踪功能。

EEPROM存储器则用来保存程序和数据，以便实现数据的长期存储。

逻辑电路则用来实现各个硬件组件之间的协调工作，从而保证整个系统的正常运转。

二、软件设计软件设计是智能循迹小车系统中最为关键的一环，它直接决定了小车的行驶效果。

为了实现小车的自动跟踪功能，我们采用了双路反馈控制系统，并在此基础上进行了进一步优化和改进。

具体来说，我们先使用PID算法对传感器采集到的数据进行处理，得到当前位置和偏差值。

然后再通过控制电机的转速和方向，使小车能够自动跟随线路前进。

三、应用价值智能循迹小车是一种非常实用的机器人，它具有很高的应用价值。

例如，在农业生产中，可以利用智能循迹小车来进行田间作业，大大提高工作效率和质量；在家庭娱乐方面，智能循迹小车可以作为一种智能玩具，为人们带来更加丰富的娱乐体验。

四、总结通过本次智能循迹小车的设计，我们不仅深入了解了单片机及传感器的原理和应用，而且具备了一定的硬件和软件开发能力。

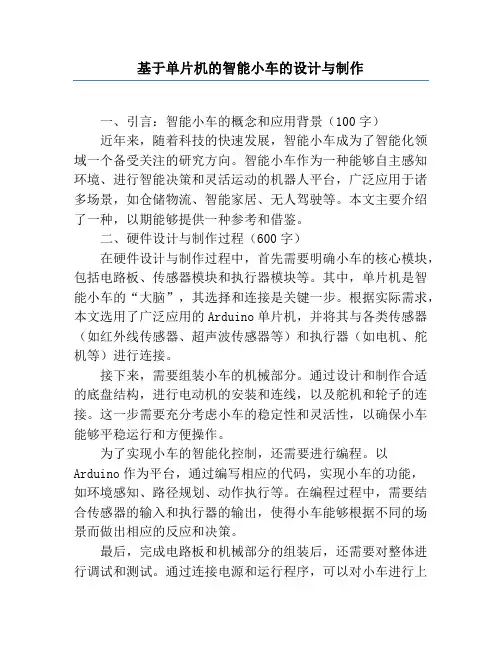

基于单片机的智能小车的设计与制作一、引言：智能小车的概念和应用背景（100字）近年来，随着科技的快速发展，智能小车成为了智能化领域一个备受关注的研究方向。

智能小车作为一种能够自主感知环境、进行智能决策和灵活运动的机器人平台，广泛应用于诸多场景，如仓储物流、智能家居、无人驾驶等。

本文主要介绍了一种，以期能够提供一种参考和借鉴。

二、硬件设计与制作过程（600字）在硬件设计与制作过程中，首先需要明确小车的核心模块，包括电路板、传感器模块和执行器模块等。

其中，单片机是智能小车的“大脑”，其选择和连接是关键一步。

根据实际需求，本文选用了广泛应用的Arduino单片机，并将其与各类传感器（如红外线传感器、超声波传感器等）和执行器（如电机、舵机等）进行连接。

接下来，需要组装小车的机械部分。

通过设计和制作合适的底盘结构，进行电动机的安装和连线，以及舵机和轮子的连接。

这一步需要充分考虑小车的稳定性和灵活性，以确保小车能够平稳运行和方便操作。

为了实现小车的智能化控制，还需要进行编程。

以Arduino作为平台，通过编写相应的代码，实现小车的功能，如环境感知、路径规划、动作执行等。

在编程过程中，需要结合传感器的输入和执行器的输出，使得小车能够根据不同的场景而做出相应的反应和决策。

最后，完成电路板和机械部分的组装后，还需要对整体进行调试和测试。

通过连接电源和运行程序，可以对小车进行上电测试和功能测试，以确保各模块能够正常工作，并进行适当的调整和优化。

三、软件设计与功能实现（200字）在软件设计方面，本文使用Arduino IDE进行编程，采用C/C++语言。

通过对传感器的数据采集和处理，结合运动控制算法，使得小车能够在不同场景下做出智能决策。

例如，在遇到障碍物时，利用超声波传感器测距，通过程序控制小车避开障碍物；在追踪线路时，利用红外线传感器进行线路识别和导航等。

根据实际需求，还可以加入其他功能。

例如，通过无线模块实现与远程设备的通信，利用摄像头实现图像识别和物体跟踪等。

（完整版）基于51单⽚机的智能车设计与实现⽬录摘要............................................................................................ 错误!未定义书签。

Abstract .......................................................................................... 错误!未定义书签。

1. 引⾔ (1)1.1 选题背景 (2)1.2设计⽬标 (2)2. 设计⽅案 (3)2.1 电机驱动⽅案 (3)2.2遥控控制⽅案 (3)2.3主控芯⽚的选择 (8)3. 系统硬件构成 (9)3.1 设计原理 (9)3.2 系统电源电路 (10)3.3单⽚机最⼩系统电路 (11)3.3.1复位电路 (11)3.3.2震荡电路 (12)3.4系统显⽰电路 (12)3.5外围传感器电路 (13)3.6 按键电路设计与实现 (13)4. 系统软件设计 (14)4.1 主程序控制流程 (14)4.2 ⽆线遥控控制实现 (15)4.3 智能避障、智能循迹的实现 (16)4.4 测速功能实现 (16)5. 系统组装调试 (17)5.1硬件组装调试 (17)5.2 软件设计与调试 (17)5.3 系统组装实物 (18)6. 结论 (18)致谢 (20)附录1 遥控⼦系统电路原理图 (21)附录2 车载⼦系统电路原理图 (22)11. 引⾔1.1选题背景智能机器⼈是能够在道路和野外连续地实时⾃主运动的机器⼈，是当今科技研究领域的热点，体现了信息科学与⼈⼯智能技术的最新成果。

现代机器⼈⼰经不仅仅在⼯业制造⽅⾯，⽽且在军事、民⽤、科学研究等许多⽅⾯得到了⼴泛的应⽤。

全国电⼦⼤赛和省内电⼦⼤赛⼏乎每次都有智能⼩车、机器⼈这⽅⾯的题⽬，全国各⾼校也都很重视该题⽬的研究。

第1章系统概述智能化作为现代社会的新产物，是以后的发展方向，他可以按照预先设定的模式在一个特定的环境里自动的运作，无需人为管理，便可以完成预期所要达到的或是更高的目标。

中国自1978年把“智能模拟”作为国家科学技术发展规划的主要研究课题，开始着力研究智能化。

从概念的引进到实验室研究的实现，再到现在高端领域（航天航空、军事、勘探等）的应用，这一过程为智能化的全面发展奠定基石。

智能化全面的发展是实现其对资源的合理充分利用，以尽可能少的投入得到最大的收益，大大提高工业生产的效率，实现现有工业生产水平从自动化向智能化升级，实现当今智能化发展由高端向大众普及。

从先前的模拟电路设计，到数字电路设计，再到现在的集成芯片的应用，各种能实现同样功能的元件越来越小为智能化产物的生成奠定了良好的物质基础。

本设计以智能化全面发展的普及与应用为目的，整体开发过程简单易懂，所选择的平台与各电子元件恰当合理，无需花费过多的人力财力便可达到预期所要求各功能的实现，也符合课题研究的意义。

设计的理论方案、分析方法及特色与创新点等可以为国内自动运输机器人、采矿勘探机器人、家用自动清洁机器人等自动半自动机器人的设计与普及有一定的参考意义。

小车也可以作为玩具的发展对象，为中国玩具市场技术含量的缺乏进行一定的弥补，实现经济收益，形成商业价值。

同时作为高校毕业设计研究课题，对学生的思维、动手能力以及总结论述等综合能力得到充分锻炼，有利于以后独立及全面的发展。

设计主要以简易智能机器人为开发平台，选择通用、价廉的51单片机为控制平台，选择常见的电机模型车为机械平台，通过细化设计要求，结合传感器技术、电机控制技术、无线通信技术等相关知识实现小车的各种功能。

设计完成以由无线电遥控、红外线对管的自动寻迹、红外线自动避障以及语音控制组成的硬件模块结合软件设计组成多功能智能小车，共同实现小车的前进倒退、转向行驶，自动根据地面黑线寻迹导航，检测障碍物后停止和语音信号的控制等功能，实现智能控制，达到设计目标。

基于AT89C52的智能避障小车设计全文共四篇示例，供读者参考第一篇示例：基于AT89C52的智能避障小车设计智能小车是一种基于单片机控制的智能移动设备，能够根据周围环境的变化自主地进行导航和避障。

在现代社会，智能小车已经得到广泛的应用，比如在工业生产中的物流运输、家庭服务机器人等领域。

本文将介绍基于AT89C52的智能避障小车的设计方案，并详细解析各个模块的功能和工作原理。

一、硬件设计1.主控模块主控模块选用AT89C52单片机，其具有较强的计算和控制能力，并且易于编程和驱动外部设备。

AT89C52还具有丰富的外设接口，可以方便地与其他传感器和执行器进行连接。

2.传感器模块智能避障小车需要搭载多种传感器，用于感知周围的环境，并做出相应的反应。

一般包括超声波传感器、红外传感器和摄像头等。

超声波传感器可用于探测障碍物的距离，红外传感器可用于检测地面的黑线以进行自动寻迹，摄像头可用于图像识别和路标识别。

3.执行器模块执行器模块包括直流电机、舵机等，用于驱动小车的轮子和转向，实现前进、后退、左转、右转等动作。

4.电源模块智能避障小车需要稳定可靠的电源供应，一般采用锂电池或者干电池进行供电。

二、软件设计1.传感器数据处理传感器模块采集到的数据需要进行处理和分析，以确定当前环境的状态。

比如利用超声波传感器测量到的距离数据，可以计算出周围障碍物的位置和距离。

2.路径规划根据传感器模块采集到的数据，主控模块需要根据预设的算法来规划小车的行驶路径，避开障碍物并找到最优的行驶路线。

3.运动控制执行器模块需要根据路径规划模块给出的指令来控制小车的运动，包括轮子的速度和方向等。

4.用户界面智能小车设计还需要考虑用户界面的设计，一般通过蓝牙或者Wi-Fi模块，将小车的状态和控制权传输到手机App或者PC端，方便用户进行监控和控制。

三、系统整合在完成硬件和软件模块的设计后，还需要对系统进行整合调试。

首先需要进行硬件电路的连接和焊接，然后对软件进行编译和下载，最后将各个模块进行组合测试，验证整个系统的功能和性能。

基于单片机的智能小车的设计与制作智能小车是一种基于单片机的自动驾驶车辆，具有多种传感器和控制器，能够实现自主导航、避障、语音识别、图像识别等功能。

本文将介绍智能小车的设计与制作过程，包括硬件设计、软件开发和测试等内容。

1.硬件设计智能小车的硬件设计包括小车底盘、传感器、控制器、驱动器和电源等组成。

（1）小车底盘：选择适合自动驾驶的小车底盘，具有足够的稳定性和可靠性。

（2）传感器：智能小车需要使用多种传感器来感知周围环境，常用的传感器包括红外线避障传感器、超声波传感器、陀螺仪、加速度计等，这些传感器可以用于测量距离、速度、角度等。

（3）控制器：选择一款适合单片机的控制器，如Arduino、Raspberry Pi等，这些控制器能够实现对各种传感器的数据处理和控制指令的发送。

（4）驱动器：选择适合小车底盘的驱动器，包括电机驱动器和舵机驱动器等。

电机驱动器用于控制小车前进、后退、左转和右转等运动，舵机驱动器用于控制转向。

2.软件开发智能小车的软件开发主要包括控制算法的设计和实现，以及数据处理和通信等功能的开发。

（1）控制算法：根据传感器数据的反馈，设计小车的控制算法，可以使用PID控制器、模糊控制等算法来实现自动导航、避障等功能。

（2）数据处理：对传感器数据进行处理，例如将超声波传感器测量的距离数据转化为电平信号，以便确定是否有障碍物。

（3）通信：如果需要实现远程控制或者数据传输功能，可以使用蓝牙、Wi-Fi等无线通信方式，将智能小车与手机或者电脑连接起来。

3.测试与改进在制作智能小车的过程中，需要进行系统的测试和改进。

首先测试小车的底盘、传感器和控制器是否能够正常工作，然后进行实验室内或者室外的测试，看看小车是否能够自主导航、避障等功能。

根据测试结果，对系统进行改进和优化，提高小车的性能和稳定性。

总结：通过硬件设计和软件开发，我们可以制作一辆功能全面的智能小车。

智能小车不仅可以提供便利的出行方式，还可以广泛应用于物流、安防、环境监测等领域，为人们的生活带来更多的便利和效益。

基于单片机的智能小车设计基于单片机的智能小车设计简介本文档旨在介绍一种基于单片机的智能小车设计。

智能小车是一种能够通过程序控制和感知周围环境的车辆，通常具备自主导航、避障、跟随等功能。

基于单片机的设计方案被广泛应用于智能小车，本文将介绍设计方案的硬件搭建与软件实现。

硬件搭建1.主控板智能小车的主控板使用单片机作为处理器，常见的单片机包括Arduino、Raspberry Pi等。

选择适合的单片机型号时，需考虑处理器性能、GPIO口数量和扩展性等因素。

2.电机驱动模块电机驱动模块用于控制小车的运动，一般包括直流电机和对应的驱动芯片。

选择合适的电机驱动芯片时，需根据电机的额定电压和电流来确定芯片的驱动能力。

3.传感器模块智能小车需要通过传感器感知周围环境，常见的传感器模块包括红外线传感器、超声波传感器、陀螺仪、加速度计等。

这些传感器能够帮助小车实现避障、跟随等功能。

4.通信模块通信模块用于与上位机或其他外部设备进行数据交互。

通常可以选择WiFi模块、蓝牙模块、无线模块等。

通过通信模块，智能小车可以实现远程控制或与其他设备进行协作。

5.电源模块电源模块提供电力支持，为智能小车的各个模块供电。

在选择电源模块时，需考虑小车所需的电压和电流，并确保电源稳定可靠。

软件实现1.编程语言选择基于单片机的智能小车可以使用多种编程语言来实现，例如C、C++、Python等。

选择合适的编程语言时，需考虑单片机的支持情况、编程难度和功能需求等因素。

2.底层驱动编写在设计智能小车时，需要编写底层驱动程序来控制电机、传感器等模块的操作。

通过与硬件设备进行交互，底层驱动程序可以实现对小车的控制和感知。

3.高级功能实现智能小车的高级功能通常包括自主导航、避障、跟随等。

实现这些功能需要根据具体情况编写对应算法和逻辑，并结合传感器数据进行决策和控制。

4.通信与远程控制通过通信模块，智能小车可以与上位机或其他设备进行数据交互。

可以使用串口通信、网络通信等方式实现数据传输，实现远程控制或与其他设备进行协作。

综合理论245学法教法研究课程教育研究基于单片机的无线遥控智能小车的设计与制作马维维（海南省经济技术学校 海南 海口 571158）前言按照目前多元工业调整动机观察，有关计算机管制范围下的自动化遥控技术开始广受关注，尤其机器人的智能管理方案，能够承担人力在现实生产流程中无法承担的职责要务。

无线遥控小车是沿着上世纪军事理念进行同步改造、设计，为适应防爆危险以及污染效应环境产生，整体布置活动成本不高，发展优势广阔。

我国在开展危险性较高的行业过程中，气体泄露和泥石流地震现场监则工作对人员生命安全造成一定威胁，因此开发意义深刻，需要设计开发人员予以重视。

一、无线遥控小车的设计本文所设计的智能小车主要由3 部分组成：智能小车部分： 车体部分以及2 路电机、单片机STC89C52、驱动电路、红外避障模块；无线通信模块： CC1101 无线通信模块、RS232-TTL 转换电路；系统软件设计： 主要有上位机软件设计和单片机程序设计。

1、遥控小车车体的主要结构遥控小车主要包括： 单片机系统、红外避障模块、无线通信模块、驱动电路。

小车通过红外传感器完成对前方、左方和右方3 个方向的障碍物检测，并以TTL 电平信号的形式送入单片机的I /O 口。

单片机根据收到的信号，进行判断，发出控制信号，通过驱动电路实现小车避障。

上位机经无线模块向单片机发送控制信号，单片机依照应用层的通信协议，对控制信号进行识别判断后控制小车做相应动作。

2、硬件电路设计本系统以STC89C52 单片机为核心控制器，硬件电路主要包括以下几个模块：（1）避障模块。

避障模块利用3 路红外传感器来判断小车前方、左方和右方的障碍物。

当检测范围内无障碍物时，红外传感器向单片机发送高电平； 一旦检测范围内出现障碍物，则发送低电平。

传感器模块有+5V 、GND 、MCU 三根接口线，其中MCU 接口线输出TTL 电平，可以直接连接单片机I \O 口，无需进行电平转换。

基于单片机的智能小车避障系统的设计与实现基于单片机的智能小车避障系统的设计与实现摘要：智能小车避障系统基于单片机技术，能够实现对小车从环境感知、决策到执行的全过程控制，使小车能够自主地避开障碍物。

本文将详细介绍智能小车避障系统的设计思路和硬件、软件的实现，包括环境感知模块的设计、决策算法的设计和执行控制算法的设计。

通过实验验证，智能小车避障系统能够准确地感知环境并做出相应决策，实现避开障碍物的任务。

一、引言随着科技的不断发展，智能交通系统已成为一个研究热点。

智能小车避障系统作为智能交通系统的一个重要组成部分，具有重要的实际应用价值。

本文基于单片机技术，设计并实现了一种智能小车避障系统，能够自主地避开障碍物。

二、系统硬件设计智能小车避障系统的硬件设计主要包括车体设计和环境感知模块设计。

车体设计：考虑到小车需要在不同的地形进行移动，我们设计了一个具有四个轮子的小车底盘。

底盘上安装有直流电机，以实现小车的前进、后退和转弯等动作。

环境感知模块设计：为了使小车能够感知周围的环境并做出相应的决策，我们设计了环境感知模块。

该模块包括超声波传感器、红外线传感器和图像传感器。

超声波传感器用于测量小车与障碍物之间的距离，而红外线传感器可以检测到障碍物的存在。

图像传感器用于对小车周围的图像进行采集和处理。

三、系统软件设计智能小车避障系统的软件设计主要包括环境感知模块的数据处理、决策算法的设计和执行控制算法的设计。

环境感知模块的数据处理：通过超声波传感器、红外线传感器和图像传感器采集的数据，通过单片机进行处理。

单片机通过将数据进行滤波、校正和转换，得到障碍物的具体信息。

决策算法的设计：基于得到的障碍物信息，我们设计了一套决策算法。

该算法根据障碍物的距离、大小以及位置进行多维度判断，决定小车何时、何地避开障碍物。

执行控制算法的设计：根据决策算法的结果，执行控制算法会控制小车的动作，使小车能够避开障碍物。

通过对电机控制的脉宽调制和速度控制，小车能够实现前进、后退、转弯等动作。
