基于单片机智能小车

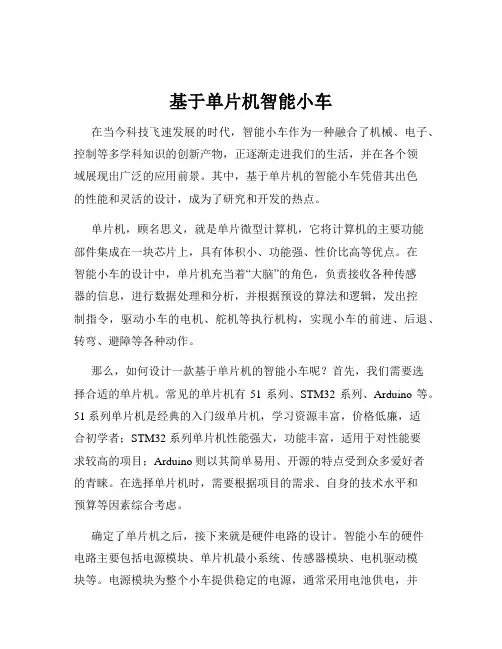

基于单片机智能小车在当今科技飞速发展的时代，智能小车作为一种融合了机械、电子、控制等多学科知识的创新产物，正逐渐走进我们的生活，并在各个领域展现出广泛的应用前景。

其中，基于单片机的智能小车凭借其出色的性能和灵活的设计，成为了研究和开发的热点。

单片机，顾名思义，就是单片微型计算机，它将计算机的主要功能部件集成在一块芯片上，具有体积小、功能强、性价比高等优点。

在智能小车的设计中，单片机充当着“大脑”的角色，负责接收各种传感器的信息，进行数据处理和分析，并根据预设的算法和逻辑，发出控制指令，驱动小车的电机、舵机等执行机构，实现小车的前进、后退、转弯、避障等各种动作。

那么，如何设计一款基于单片机的智能小车呢？首先，我们需要选择合适的单片机。

常见的单片机有 51 系列、STM32 系列、Arduino 等。

51 系列单片机是经典的入门级单片机，学习资源丰富，价格低廉，适合初学者；STM32 系列单片机性能强大，功能丰富，适用于对性能要求较高的项目；Arduino 则以其简单易用、开源的特点受到众多爱好者的青睐。

在选择单片机时，需要根据项目的需求、自身的技术水平和预算等因素综合考虑。

确定了单片机之后，接下来就是硬件电路的设计。

智能小车的硬件电路主要包括电源模块、单片机最小系统、传感器模块、电机驱动模块等。

电源模块为整个小车提供稳定的电源，通常采用电池供电，并通过稳压芯片将电压转换为单片机和其他模块所需的工作电压。

单片机最小系统是单片机正常工作的基础，包括单片机芯片、晶振电路、复位电路等。

传感器模块用于感知小车周围的环境信息，常见的传感器有红外传感器、超声波传感器、光电传感器等，它们可以检测障碍物的距离、光线强度等。

电机驱动模块则用于驱动小车的电机，实现小车的运动控制。

硬件电路设计完成后，就可以进行软件编程了。

软件编程是智能小车实现各种功能的关键。

在编程过程中，需要根据传感器采集到的数据，进行相应的算法处理，从而实现小车的智能控制。

基于单片机的智能小车的设计摘要：本文基于单片机的智能小车的设计，旨在介绍如何利用单片机构建一台可以具备自主移动、避障、计算机视觉等功能的智能小车。

设计方案中，我们使用了Arduino单片机、红外避障传感器、超声波测距模块、直流电机等部件。

通过编写C程序，实现了小车的自主移动、避障、根据环境反应等功能。

设计方案中的Arduino单片机具有高度的集成度、易于学习和操作等优点，为初学者提供了一个不错的学习平台。

关键词：单片机、智能小车、避障传感器、计算机视觉引言：智能小车是一种能够自主移动、避障、计算机视觉等功能的机器人。

具有良好的控制和感知能力，可以广泛应用于工业自动化、机器人研究、教育等领域。

本文基于单片机的智能小车的设计，将介绍如何构建一台具有自主移动、避障、计算机视觉等功能的智能小车。

设计方案：本文采用的单片机是Arduino单片机，它具有高度的集成度、易于学习和操作等优点。

通过编写C程序，实现小车的自主移动、避障、计算机视觉等功能。

下面我们将详细介绍设计方案中所用到的部件。

1、红外避障传感器红外避障传感器是一种检测环境障碍物的传感器。

它通过发射红外线和接收红外线来探测周围的障碍物，进而实现小车的避障功能。

在本设计方案中，我们采用了4个红外避障传感器，分别装在小车前、后、左、右四个方向。

2、超声波测距模块超声波测距模块是一种测量距离的传感器。

它通过发射超声波并接收反射回来的波来测量与障碍物的距离。

在本设计方案中，我们使用超声波测距模块来帮助小车判断前方障碍物的距离。

3、直流电机直流电机是小车的驱动部分。

通过控制电机的正反转来实现小车的前进、后退和转向。

在本设计方案中，我们采用了两个直流电机来驱动小车。

编程实现：在编程的实现过程中，我们利用C语言编写了控制程序。

程序中通过Arduino单片机读取四个红外避障传感器、超声波测距模块的数据，并根据这些数据实时调整小车的运动状态。

下面是程序的主要流程：1、启动程序，初始化各个部件2、获取红外避障传感器的数据3、将传感器数据转换成小车需要控制的运动方向4、判断前方是否有障碍物5、根据判断结果调整小车运动方向6、重复执行2-5步，实现小车的自主移动和避障功能。

基于单片机智能遥控小车的设计引言：一、硬件设计：智能遥控小车的硬件设计包括机械结构和电子模块两个方面。

1.机械结构设计：机械结构设计为小车提供了良好的稳定性和移动能力。

首先，选取适合的底盘结构，确保小车的稳固性和均衡性。

其次，选择合适的电机和轮子，以实现小车的前进、后退和转向功能。

最后，在机械结构中添加传感器支架和摄像头支架，方便后续的传感器和摄像头模块的安装。

2.电子模块设计：电子模块设计包括主控模块、通信模块和电源模块三个部分。

（1）主控模块：主控模块是整个智能遥控小车的核心，它负责接收遥控命令、控制电机的转动并实时处理传感器数据。

选择一款性能较强的单片机作为主控芯片，如STM32系列，以满足小车处理复杂任务的需求。

（2）通信模块：（3）电源模块：电源模块为智能遥控小车提供稳定的电源，要保证小车的正常工作需要满足一定的电流和电压要求。

选取合适的锂电池组或者干电池组作为电源，通过适当的电压调节和保护电路，保证电源的稳定性和安全性。

二、软件设计：智能遥控小车的软件设计包括底层驱动程序的编写和上层应用程序的开发。

1.底层驱动程序：底层驱动程序主要用于控制电机和监测传感器数据。

通过编写合适的电机驱动程序，实现小车的前进、后退和转向功能。

同时，编写传感器驱动程序获取传感器的数据，如超声波测距、红外线检测和摄像头采集等，为上层应用程序提供数据支持。

2.上层应用程序：三、功能拓展：智能遥控小车的功能可以通过添加各种传感器和模块进行拓展，如以下几个功能：1.环境检测功能：通过添加温湿度传感器、二氧化碳传感器等，实时监测环境数据，可以应用于室内空气质量、温湿度调节等应用。

2.避障功能：通过添加超声波传感器、红外线传感器等，在小车前方进行信号检测，实现小车的避障功能。

3.图像识别功能：通过添加摄像头模块，对图像进行处理和分析，实现小车的图像识别功能，如人脸识别、物体识别等。

结论：基于单片机的智能遥控小车设计通过合理的硬件结构和软件设计，实现了远程遥控和实时传输数据的功能。

基于单片机的多功能智能小车设计论文(摘要（关键词：智能车单片机金属感应器霍尔元件 1602LCD）智能作为现代的新发明，是以后的发展方向，他可以按照预先设定的模式在一个环境里自动的运作，不需要人为的管理，可应用于科学勘探等等的用途。

智能电动车就是其中的一个体现。

本次设计的简易智能电动车，采用AT89S52单片机作为小车的检测和控制核心；采用金属感应器TL-Q5MC来检测路上感应到的铁片，从而把反馈到的信号送单片机，使单片机按照预定的工作模式控制小车在各区域按预定的速度行驶，并且单片机选择的工作模式不同也可控制小车顺着S形铁片行驶；采用霍尔元件A44E检测小车行驶速度；采用1602LCD实时显示小车行驶的时间，小车停止行驶后，轮流显示小车行驶时间、行驶距离、平均速度以及各速度区行驶的时间。

本设计结构简单，较容易实现，但具有高度的智能化、人性化，一定程度体现了智能。

目录1 设计任务 (3)1.1 要求 (3)2 方案比较与选择 (4)2.1路面检测模块 (4)2.2 LCD显示模块 (5)2.3测速模块 (5)2.4控速模块 (6)2.5模式选择模块 (7)3 程序框图 (7)4 系统的具体设计与实现 (9)4.1路面检测模块 (9)4.2 LCD显示模块 (9)4.3测速模块 (9)4.4控速模块 (9)4.5复位电路模块 (9)4.6模式选择模块 (9)5 最小系统图 (10)6 最终PCB板图 (12)7 系统程序 (13)8 致谢 (46)9 参考文献 (47)10 附录 (48)1. 设计任务：设计并制作了一个智能电动车，其行驶路线满足所需的要求。

1.1 要求：1.1.1 基本要求：（1）分区控制：如（图1）所示：（图1）车辆从起跑线出发（出发前，车体不得超出起跑线）。

在第一个路程C~D区（3～6米）以低速行驶，通过时间不低于10s；第二个路程D～E区（2米）以高速行驶，通过时间不得多于4秒；第三个路程E~F区（3～6米）以低速行驶，通过时间不低于10s。

基于单片机的智能小车设计基于单片机的智能小车设计一、引言本文档旨在介绍一个基于单片机的智能小车设计。

智能小车是一种能够自主感知环境、做出决策并执行动作的。

本设计将通过单片机控制小车的移动与感知功能，使其能够自主避障、跟随线路、遥控操作等。

二、需求分析2.1 功能需求●小车应能够通过避障传感器、红外线传感器等感知器件检测周围环境，自主避开障碍物。

●小车应能够根据预设的线路进行自主导航，并能跟随或保持在线路上运行。

●小车应支持遥控操作，用户可以通过遥控器控制小车的运动。

●小车应能够通过摄像头等视觉传感器获取实时图像并进行图像处理。

2.2 硬件需求●单片机控制模块。

●电机驱动模块。

●避障传感器模块。

●红外线传感器模块。

●摄像头模块。

●遥控器模块。

2.3 软件需求●单片机控制程序。

●图像处理算法。

●遥控器控制程序。

三、系统设计3.1 硬件设计3.1.1 单片机控制模块●选择合适的单片机控制模块，如Arduino、Raspberry Pi等。

●连接电机驱动模块、避障传感器模块、红外线传感器模块、摄像头模块等。

3.1.2 电机驱动模块●选择适合的电机驱动模块，如直流电机驱动器、步进电机驱动器等。

●连接电机驱动器与电机，控制小车的运动。

3.1.3 避障传感器模块●选择合适的避障传感器模块，如超声波传感器、红外线传感器等。

●连接避障传感器与单片机，实现避障功能。

3.1.4 红外线传感器模块●选择合适的红外线传感器模块，用于检测线路。

●连接红外线传感器与单片机，实现跟随线路功能。

3.1.5 摄像头模块●选择合适的摄像头模块，如USB摄像头、树莓派摄像头等。

●连接摄像头与单片机，获取实时图像。

3.1.6 遥控器模块●选择合适的遥控器模块，如无线遥控器等。

●连接遥控器与单片机，实现遥控操作功能。

3.2 软件设计3.2.1 单片机控制程序●编写控制程序，根据传感器的信号进行相应的处理，并控制电机驱动模块控制小车的运动。

能智造与信息技术基于STC89C52单片机的智能小车设计李亚振（安阳师范学院河南安阳455000）摘要：本设计主要器件有STC89C52单片机、RZ7899驱动芯片和N20直流减速电机，使用两节锂电池共7.4V 作为系统供电，经LM7805稳压芯片降压到5V 后为单片机系统供电，通过红外循迹模块和避障模块，实现S 形曲线行驶和避障功能。

通过控制电机驱动模块控制电机输出转速，改变车辆移动状态，实现转弯。

在行驶过程中，通过蜂鸣器播放音乐或充当汽车喇叭，同时设置灯光进行照明。

软件程序采用C 语言，通过keil 软件实现对小车的控制。

通过pcb 设计和实物调试，验证了该智能小车虽设计简单，但功能强大，应用广泛。

关键词：智能小车STC89C52单片机循迹PCB 设计中图分类号：TP23文献标识码：A文章编号：1674-098X(2022)04(a)-0058-04当前，社会新工艺、新技术快速发展，人工智能技术逐步成熟，并广泛应用于工业、农业、医疗等行业。

智能小车作为人工智能领域研究的重要分支，可以代替人类在一些危险环境下完成相关工作。

本设计以STC89C52单片机作为小车控制系统的核心处理器，包括驱动、红外循迹、避障和音乐播放等模块，通过对各模块的设计，全面说明该智能小车工作的基本原理。

1系统总体设计目标本设计增添红外线遥控电路，控制智能小车运动，功能除了前进后退，还可以按照设置路线行驶并躲避障碍物，利用C 语言程序设置智能小车的运动状态，在编写代码时写入不同的音乐模块，调试实现小车的多功能运行［1］。

系统设计框图如图1所示。

2系统模块设计2.1电源输入模块本设计选用7.4V 可充电锂电池，可以循环使用，经过LM7805稳压芯片后，给单片机和外围器件提供供电。

电机驱动的芯片由7.4V 锂电池直接提供。

二极管D1起着防反接的作用，LED2作为电源指示灯，当开关SW1打开时，系统就会开始供电。

电源输入原理图如图2所示。

基于单片机的智能小车的设计智能小车在当今社会中得到越来越广泛的应用，它不仅可以为人们的生活带来方便，还能在工业生产和科研领域发挥关键作用。

而基于单片机的智能小车设计是其中的一个重要方面，它通过利用单片机的高度集成和强大功能，实现智能小车的自主控制和感知任务。

本文将深入探讨基于单片机的智能小车设计的关键技术和发展趋势，为读者提供一些有益的参考和启发。

智能小车的设计中，传感器是至关重要的一环。

而对于基于单片机的智能小车来说，选择合适的传感器和设计有效的传感器数据采集方案显得尤为重要。

在传感器选择方面，常用的传感器有红外传感器、超声波传感器、光电传感器等，它们可以实现对障碍物的检测和环境信息的感知。

在传感器数据采集方案设计上，需要考虑到传感器数据的采集频率、传感器数据的处理方式以及传感器数据与单片机的接口方式等。

通过合理设计传感器的选择和数据采集方案，可以有效提高智能小车的感知能力和控制精度。

除了传感器外，基于单片机的智能小车设计还需要考虑到智能控制算法的设计。

智能控制算法是实现智能小车自主行驶和避障的核心，它可以通过对传感器数据的处理和分析，实现对小车行驶方向和速度的实时控制。

常用的智能控制算法包括PID算法、模糊控制算法和神经网络控制算法等，它们分别适用于不同的应用场景和控制需求。

在智能控制算法的选择和设计中，需要考虑到算法的实时性、稳定性和可调节性，以实现对智能小车的精确控制和智能决策。

在设计基于单片机的智能小车时，硬件设计也是一个不可忽视的方面。

合理的硬件设计可以有效提高智能小车的性能和稳定性，为控制算法的实现提供良好的硬件支持。

常用的硬件设计包括电机驱动电路设计、电源管理电路设计和通信接口电路设计等。

其中，电机驱动电路设计是最为关键的一环，它可以实现对小车电机的精确控制和驱动，保证小车的行驶稳定性和速度调节精度。

电源管理电路设计则是保证小车电路的稳定供电和功耗管理，避免因电路供电不稳定导致小车控制系统工作异常。

基于单片机的红外遥控智能小车设计引言：随着科技的不断发展，智能物联网已经走进了我们的生活。

智能小车作为一种智能化的产品，能够实现远程遥控、自动避障等功能，受到了广大消费者的青睐。

本文就基于单片机的红外遥控智能小车设计进行详细介绍。

一、设计目标本设计的目标是通过红外遥控，实现对智能小车的远程控制，小车能够根据收到的指令进行行驶、避障等操作。

二、设计原理1.主控芯片：本设计使用单片机作为主控芯片，常用的单片机有51系列、AVR系列等，可根据实际需求选择合适的芯片型号。

2.红外遥控模块：红外遥控模块是实现红外通信的设备，可以将遥控器发出的红外信号解码成数据，实现遥控操作。

3.电机驱动模块：电机驱动模块可将单片机的PWM信号转化为电机的动力驱动信号，控制小车的行驶方向和速度。

4.超声波传感器：超声波传感器可以感知到小车前方的障碍物距离，根据测得的距离，进行相应的避障操作。

5.电源模块：小车需要使用适当的电源，通常是锂电池或者直流电源供应。

三、系统设计1.硬件设计：（1）搭建小车底盘：根据所选择的底盘，搭建小车结构，并安装好电机驱动模块、电源模块等硬件设备。

（2）连接电路：将红外遥控模块、超声波传感器等硬件设备与主控芯片进行连接，确保每个模块正常工作。

2.软件设计：（1）红外遥控程序设计：通过红外遥控模块接收红外信号，并解码成相应的指令。

根据指令控制电机驱动模块，实现小车的行驶方向和速度控制。

（2）超声波避障程序设计：根据超声波传感器测得的距离，判断是否有障碍物，如果有障碍物就停止或者转向。

四、实验结果和讨论经过实验验证，本设计的红外遥控智能小车能够准确接收红外信号，并根据指令控制小车的行驶方向和速度。

同时，超声波传感器能够及时感知到前方的障碍物，并进行相应的避障操作。

然而，该设计仍然存在一些不足之处，比如超声波传感器的测距范围有限，可能无法感知到较小的障碍物。

此外，红外遥控信号的传输距离也有一定限制，需要保持遥控器与小车之间的距离不过远。

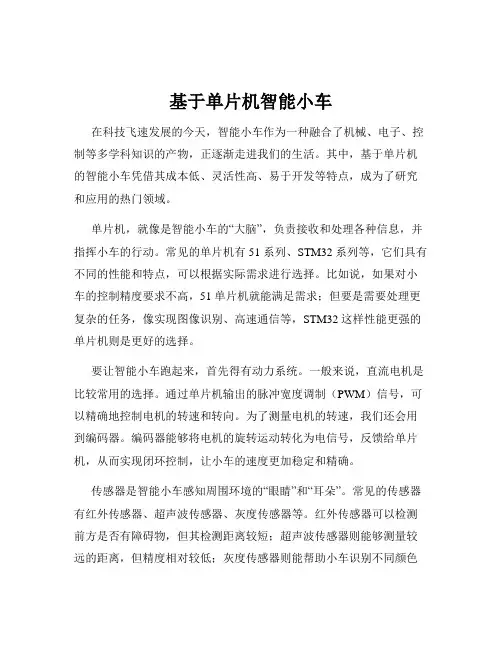

基于单片机智能小车在科技飞速发展的今天，智能小车作为一种融合了机械、电子、控制等多学科知识的产物，正逐渐走进我们的生活。

其中，基于单片机的智能小车凭借其成本低、灵活性高、易于开发等特点，成为了研究和应用的热门领域。

单片机，就像是智能小车的“大脑”，负责接收和处理各种信息，并指挥小车的行动。

常见的单片机有 51 系列、STM32 系列等，它们具有不同的性能和特点，可以根据实际需求进行选择。

比如说，如果对小车的控制精度要求不高，51 单片机就能满足需求；但要是需要处理更复杂的任务，像实现图像识别、高速通信等，STM32 这样性能更强的单片机则是更好的选择。

要让智能小车跑起来，首先得有动力系统。

一般来说，直流电机是比较常用的选择。

通过单片机输出的脉冲宽度调制（PWM）信号，可以精确地控制电机的转速和转向。

为了测量电机的转速，我们还会用到编码器。

编码器能够将电机的旋转运动转化为电信号，反馈给单片机，从而实现闭环控制，让小车的速度更加稳定和精确。

传感器是智能小车感知周围环境的“眼睛”和“耳朵”。

常见的传感器有红外传感器、超声波传感器、灰度传感器等。

红外传感器可以检测前方是否有障碍物，但其检测距离较短；超声波传感器则能够测量较远的距离，但精度相对较低；灰度传感器则能帮助小车识别不同颜色的地面，从而实现循迹功能。

这些传感器将采集到的信息传递给单片机，单片机经过分析和处理，做出相应的决策，控制小车的行驶路径。

在智能小车的硬件设计中，电源管理也是非常重要的一环。

单片机、电机、传感器等各个模块都需要稳定的电源供应。

一般会使用电池作为电源，然后通过稳压芯片将电池电压转换为各个模块所需的电压。

同时，为了减小电源噪声对系统的影响，还会在电路中添加滤波电容。

除了硬件，软件也是智能小车的关键部分。

编写单片机程序通常使用 C 语言或者汇编语言。

程序的主要任务是初始化各个硬件模块，读取传感器数据，进行数据处理和分析，然后输出控制信号。
