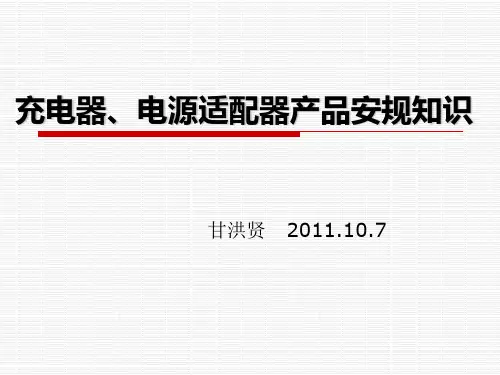

充电器、电源适配器产品安规知识

附加绝缘
2.附加绝缘在基本绝缘万一损坏时，为对电击提供保护而另外施加于基本绝缘的独立绝缘。如电热毯电热丝外包覆的塑料套管。
双重绝缘
3.双重绝缘由基本绝缘和附加绝缘构成的绝缘系统。同时具有基本绝缘和附加绝缘起防触电保护作用的绝缘，一旦基本绝缘失效时，由附加绝缘起保护作用。如电视机电源线就采用双重绝缘。
电击防护
电击的发生情形是因为有电流通过人体,只要有数毫安培的电流,即可对正常健康人造成影响, 当然,更大的电流会造成更危险的情形。一般而言,在干燥情形下,小于42.4Vpeak或 60Vdc的电压,通常视为不具危险的电压。防止电击的方法：可被触及的零件或把应接至大地或是将其适当地隔离
充电器的发展介绍
手机充电器是对移动电话用锂电池或镍氢电池进行充电的一种电子产品。当前市场上供应的手机电池充电器分为二种：一种是座式充电器，另一种为旅行充电器。这两种充电器均能完成从电源供电220V变换到充电电压和输出规定充电电流的功能。随着我国国民经济的快速发展，手机作为日用消费品已走入千家万户。目前我国的手机用户达3亿户，其更新换代的速度更是日益加快，各种手机电池充电器也应孕而生并得到了迅速发展。由于市场需求大，一部分企业认为有利可图，大量粗制滥造，形成相当数量的手机电池充电器不符合国家标准的要求，有些手机电池充电器还会影响手机电池的寿命。
註：标示范例为T2.5AL, 250V F3.15AH, 250V
标记
E. 端子： a. 接地保护端子旁，应有“ ”的标示。 F. 鋰電池：設備內若有可更換的鋰電池，則鋰電池旁須有下述或類似的警告標示。
注意用错误型号的电池更换会有爆炸危险
标记
语言：与安全有关的说明和设备标记应使用规范中文. 耐久性：标记应是能耐久的和醒目的，应用一块蘸有汽油的棉布用手擦拭15S，标记仍应清晰，标记铭牌应不可能轻易被揭掉，而且不应出现卷边. GB/T5465.2

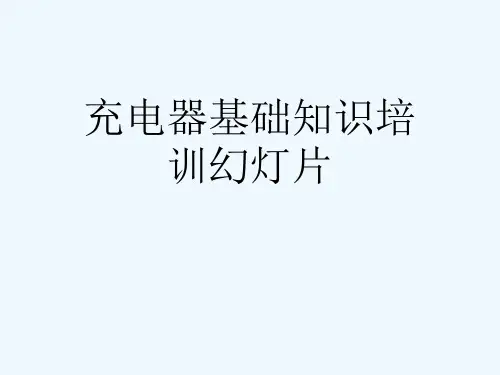

充电器基础知识培训幻灯片

MOTO V8
SAM F250
MOTO V3
LG KG810
IPHONE 3G/4G
S ERI
W300
ALC OT331
NOKIA 6101
7.插脚类型：世界各国使用的电压和插脚是不同的，我们列举出几种常用国家的电压和插脚。
中规：220V AC 50HZ
美规：110V AC 60HZ
欧规：230V AC 50HZ
电压的大小等于单位正电荷因受电场力作用从A点移动到B点所做的功，方向规定为从高电势指向低电势的方向。
电压用符号“U”表示。电压的国际单位制为伏特，用符号“V”表示。我们常用的电压单位有千伏（KV），伏(V),毫伏(mV)。它们的换算关系为：
2.电流：指电荷的定向移动。电源的电动势形成了电压，继而产生了电场力，在电场力的作用下，处于电场内的电荷发生定向移动，形成了电流。
充电器基础知识培训幻灯片
目录
一：名词解释二：充电器概述三：电子元器件的认识四：生产工艺简介
一：名词解释
下面将对一些我们日常生活和生产中常用到的名词进行解释
1.电压 2.电流 3.交流电 4.直流电 5.线卡 6.插头 7.插脚类型 8.充电器的一些英文名称
1.电压：也称为电势差或者电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。
电流的大小称为电流强度，是指单位时间内通过导线某一截面的电荷量，每秒通过1库仑的电量为 1安培，电流的方向规定为正电荷流动的方向。
电流用符号“I”表示。电流的国际单位制为安培，用符号“A”表示。我们常用的电流单位有安（A），毫安(mA),微安(uA)。它们的换算关系为：
3.交流电：大小和方向都随时间作周期性变化的电流叫交变电流，简称交流电。

手机充电器电路工作原理PPT(35张)

在Q2导通期间，L3中的感应电动势极性为上负下正，D7截止；在Q2截止期间，L3中的感应电动势极性为上正下负，D7导通，向外供电。图1中，VD1、Q1等元件组成稳压电压。若输出电压过高，则L2绕组的感应电压也将升高，D1整流、C4滤波所得电压升高。由于VD1两端始终保持5.6V的稳压值，则Q1 b极电压升高，Q1导通程序加深，即对Q2 b极电流的分流作用增强，Q2提前截止，输出电压下降若输出电压降低，其稳压控制过程与上述相反。
VD17的导通／截止直接受电网电压和负载的影响。电网电压越低或负载电流越大，VD17 的导通时间越短，V2的导通时间越长，反之，电网电压越高或负载电流越小，VD5的整流电压越高，VD17的导通时间越长，V2的导通时间越短。V1是过流保护管，R5是V2 Ie的取样电阻。当V2 Ie过大时，R5上的电压降使V1导通，V2截止，可有效消除开机瞬间的冲击电流，同时对VD17的控制功能也是一种补偿。VD17以电压取样来控制V2的振荡时间，而V1是以电流取样来控制V2振荡时间的。
按下SW2，V5基极瞬间得一低电平而导通，可充电池上的残余电压通过V5的ec极在R17上放电，同时放电指示灯VD14点亮。在按下 SW2后会随即释放，这时可充电池上的残余电压通过R16、R13分压，C9滤波后为V4的基极提供一个高电平，V4导通，这相当于短接 SW2。随着放电时间的延长，可充电池上的残余电压也越来越低，当V4基极上的电压不能维持其继续导通时，V4截止，放电终止，充电器随即转入充电状态。
由于集成块IC1 的2、3、4脚和电容C4共同组成振荡谐振电路，其2脚输出的振荡脉冲经电阻R16送至充电指示灯LED--发光二极管（绿）的正极，其负极接到集成块IC1的8脚。在电池刚接人电路时，集成块IC1的8脚输出的电平越低，充电指示灯 LED1闪烁发光强。随着充电时间延长，电池所充的电压慢慢升高，集成块IC1的8脚输出电压慢慢升高，充电指示灯LED1闪烁发光逐渐变弱。当电池E慢慢充到4.2V左右时，集成块IC1的6脚电位也达到其内部的参考电压1.8V.此时，集成块IC1内部电路动作，使其8脚电压输出高电平，三极管 VT3截止，充电指示灯LED1不再闪烁发光而熄灭，充满指极管VT2及开关变压器1等组成。接通源后，交流220V经二极管VD2半波整流，形成100V左右的直流电压。该电压经开关变压器T的1初级绕组加到了三极管VT2的c 极，同时该电压经启动电阻R4为VT2的b极提供一个正向偏置电压，使VT2导通。此时，三极管VT2和开关变压器 T1组成的间歇振荡电路开始工作，开关变压器T的1-1初级绕组中有电流通过。

充电器知识培训ppt

充电器外壳破裂或漏电
总结词
外壳破裂或漏电是充电器非常危险的故障之一，需要立即停止使用并进行检修。
详细描述
首先需要立即停止使用充电器，并断开电源。然后检查充电器外壳是否破裂或损伤，如果存在裂痕或损伤，需要更换充电器外壳或整个充电器。同时，需要检查充电器的绝缘性能是否良好，如果存在绝缘问题，需要更换绝缘材料或整个充电器。另外，为了防止充电器外壳破裂或漏电，建议使用质量合格的充电器，并避免使用过时或损坏的充电器。
避免过度充电
长时间不使用充电器时，应将其从电源上拔下并妥善存放。
充电器的定期维护
定期检查
每隔一段时间，应检查充电器是否正常工作，如有问题应及时维
修或更换。
更新软件
如有新版本软件发布，应及时更新，以提高充电器的性能和安全性。
更换元件
如充电器内部的元件出现老化或损坏，应及时更换，避免造成更大的损失。
充电器知识培训
• 充电器基础知识 • 充电器的安全使用 • 充电器的保养与维护 • 充电器的常见问题与解决方案 • 新型充电器技术介绍
01
充电器基础知识
充电器的工作原理
充电器的工作原理主要是通过交流电转换成直流电的过程，为各种电子设备提供稳定的电流和电压。
充电器内部通常包含整流器、滤波器、变压器等部件，这些部件协同工作，将输入的交流电转换成直流电，以满足不同设备的充电需求。
备。
此外，还有一些特殊类型的充电器，如无线充电器、车载充电器等，适用于不同的使用场景。
充电器的使用注意事项
使用充电器时应确保其符合设备的充电需求，避免使用不合适的充电器导致设备损坏或安全事故。
在充电过程中，应避免过度充电或放电，以免对电池造成损害。同时，应保持充电器的通风良好，

《手机充电器方案》PPT教学培训模板

根据SW分析，公司建立并维持自身的竞争优势
通过一定努力，建立自身竞争优势
竞争优势受到削弱，寻找新的策略增强自身竞争优势
引起竞争者注意，开始作出反应
直接进攻企业优势所在，或采取更为有力的策略
企业在维持竞争优势过程中，必须深刻认识自身的资源和能力，采取适当的措施。因为一个企业一旦在某一方面具有了竞争优势，势必会吸引到竞争对手的注意。
R20 1 KΩ
D3 R6
8 .2V 3 3K ( TRI M)
Q2 BC8 1 7 -2 5
C6 2 .2N
B
C11
I C1 TL4 3 1 A
R21
1 00 n F /50 V
R231 0Ω
2 2K Ω
B
R5 1 .5K Ω
R24 6 8K
R7 2 .4Ω
A
Title
A
S ize
N umb er
希姆通等。累计量产300万PCS 。
RCC方案电路图
1
2
3
4
D
D
L
R1
1 0Ω
2
N
C
D1
MB6 S
L1
4
1
3 30 u H
3
C1 4 .7u F /40 0 V
R12
C4 R11
C81 .5n F /40 0 V
C2
R2
1 0u6 F80/4K00ΩV
R9 1 50 K Ω
R10 1 50 K Ω C3
而影响企业竞争优势的持续时间，主要的是三个关键因素：（1）建立这种优势要多长时间? （2）能够获得的优势有多大？（3）竞争对手作出有力反应需要多长时间？如果企业分析清楚了这三个因素，就会明确自己在建立和维持竞争优势中的地位了。

充电器使用不当引发安全事故经验分享(分析“充电器”文档)共9张PPT

二、案例事件经过
20日晚上9点半，湖南常德市石门县楚江镇东方楼一单元101，龚玺像往常一样，睡前在书房看会儿书，妻子和女儿分别在卧室睡觉。半个小时后，书房门突然被冲开，“‘砰’的一声巨响，热浪猛地涌进书房，客厅里的大火把整间房照得像白天一样。”
大火让龚玺和女儿雯雯皆被烧伤，其中龚玺全身烧伤面积10%，部分深创面。而雯雯全身多处特重度烧伤，烧伤面积达70%。而经消防调查，大火是因客厅里的手机充电器没有拔，造成短路而引起的，而插座的另一边就是十分易燃的布沙发。
20日晚上9点半，湖南常德市石门县楚江镇东方楼一单元101，龚玺像往常一样，睡前在书房看会儿书，妻子和女儿分别在卧室睡觉。
一、案例事件经过
广东省某企业职工宿舍，在下午上班期间发生着火，企业员工发现后立即汇报单位领导并打119火警报警，由于火势较大，企业员
工无法扑灭大火，经消防车到达现场后才将大火扑灭。经消防部门初步查明，火灾是由该宿舍员工在床上用充电器给手机充电，临走的时候忘记拔掉插头，致使该充电器发热短路而引燃床上用品造成的。
充电器使用不当潜在的安全风险
三、预防充电器火灾事故的措施
1、电器充完电后长期不拔充电器，容易让充电器老化，造成安全事故隐患，甚至发生火灾、爆炸、意外触电等事故；
2、充电时不要远离手机。在有人看护的情况下进行充电，才能及时发现和处理异常情况，如果充电过程中发现温度过高、出现焦糊味时应立
即停止充电；
3、充电时不要覆盖任何东西。充电时手机电压高于待机状态，如果使用
了不合格的电池或者充电器，加上充电时环境差，比如：高温、潮湿等，可能会发生意外情况。
重视Байду номын сангаас全

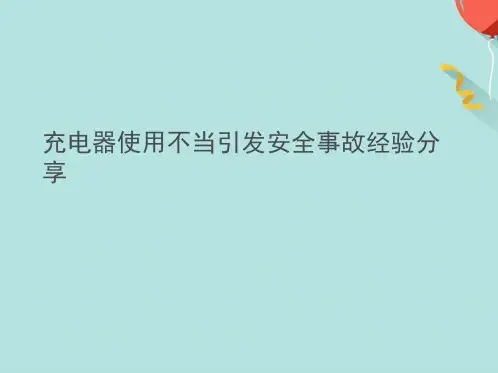

充电器使用不当引发安全事故经验分享

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

?中国 CCC 安全 ?欧洲的CE认证 LVD(安全) ?美国 UL(安全)+FCC ?日本VCCI认证
4
中国大陆－CCC认证
? 中国大陆－CCC认证 ? 全称：中国强制性认证 ? 性质：该认证针对产品安全和EMC要求，中国市场的强制
要求。
? 范围：所有存在潜在危险和电磁问题的设备， ? 采用标准：不同产品采用标准不一样，对于信息技术设备，
和工科医设备 )
?日本基本没有抗扰度方面的标准 ,未来一般直接采
用IEC6100 系列标准
9
安规申请认证流程
? 1.向安规机构递交申请资料 .
? 2.安规认证机构会在承诺的时间内给予是否接受申请的答复 .
? 3.安规机构接受申请后 ,申请人开始送样接受安规测试 .
? 4.如果样品通过安规测试 ,安规认证机构安排工厂检查 (UL叫IPI),
规定.
? 2.安规所涉及的要求: ? a.电击 ? b.火灾 ? c.电磁辐射 ? d.环境污染 ? e.化学辐射 ? f.能量冲击 ? g.化学腐蚀 ? h.机械伤害和热伤害
3
各国充电器认证
?1.安规认证
安规认证其实是一种技术壁垒，世界各国为了限制别国的产品进入本国，都对安规有不同要求，而且带有强制性的常见的安规认证
改结束后进行复查 ,复查若未通过,则须重新申请 .
? 6.以后认证机构对获得认证的产品转入跟踪检查 ,UL一般是一年
四次,CCC是每年一次,其它认证机构的周期也大都为 1年1次.跟
踪检查主要检查产品的一致性 ,但象CCC,TUV等还对质量系统进
行审查.
10
三.电子产品的安规基本要求
? 1.外观—防止操作者不会接触高压，以及确保接插后连接可靠 ? 2.耐压(抗电强度)—防止电击伤害 ? 3.绝缘电阻—防止电击伤害 ? 4.接地电阻—防止电击伤害 ? 5泄漏电流—防止电击伤害 ? 6.电磁兼容—抗电磁干扰能力和对其他电子产品的影响 ? 7.耐火阻然—防止火灾危险 ? 8.机械结构—防止机械结构缺陷引起的损伤 ,灼伤等. ? 9.能源冲击—浪涌，防止因为大电流引起火灾或电弧灼伤
如果未通过测试 ,则退回申请人 ,申请人对未通过测试的项目进行
改善,然后再重新送样测试 ,如果第二次未通过 ,则需要重新申请.
? 5.工厂检查通过,安规认证机构颁发认证证书或安规标志使用授
权书,申请人可以在获得认证的产品使用认证机构的标志 .
? 如果工厂检查未通过 ,认证机构会给申请人一段时间进行整改 ,整
11
充电器安规要求（外壳）
? 外观检查：
外观检查是检查使用者是否有可能直接接触到电源内危险带点器件，开孔过大或安全距离不够容易触及内部带电的部件造成电击伤害,防护措施不当造成动作部件伤害人体,散热措施不当容易灼伤人体
主要方法是目测加距离测量， 1.根据各国家标准制作不同的充电器外观| 2.观察是否有危险带电器件裸露，然后测试外壳开孔处（散热孔，可拆卸的连接口）深入产品内部接触到的带电器件的最小距离 3.外观设计是否符合安规标准
FCC part 15
?备注：和加拿大互认可，即可用于加拿大市场。 ?加拿大的 EMC认证是 IC认证
8
日本市场－VCCI认证
?VCCI认证----日本电磁兼容认证标志 ?性质：该认证针对产品 EMI（RE和CE）要求，日
本市场的非强制要求，但是现在已经逐渐转变为强制性认证。
?范围：信息技术类产品的传导和辐射要求； ?其他标准：电器用品取缔法 (家用电器、电动工具
7
北美市场－FCC认证
?全称：联邦通信委员会 ?性质：负责设备认可方面的事务，该认证针对产
品EMI要求，美国市场的强制要求，也就是说进入美国市场必须要经过该认证。许多无线电应用产品、通讯产品和数字产品要进入美国市场，都要求FCC的认可
?范围：数字设备（ Digital Device ）采用标准：
备）、EN 55024 、EN 55022 。
?备注：1992.1.1 开始执行,过度期到1995.12.31
止,1996.1.1 强制执行
6
北美市场－UL认证
?UL------安全试验所是美国最有权威的，也
是世界上从事安全试验和鉴定的较大的民间机构
?性质：它采用科学的测试方法来研究确定
各种材料、装置、产品、设备、建筑等对生命、财产有无危害和危害的程度；确定、编写、发行相应的标准和有助于减少及防止造成生命财产受到损失的资料，同时开展实情调研业务
12
13
充电器铭牌
铭牌内容必须包括额定电压或额定电压范围、电源性质的符号、额定频率或额定频率范围、额定电流、制造厂商名称或商标、型号、II类符号“回”。可选
择包含其它符号或认证标记
14
充电器铭牌
额定电压或额定电压范围(V)
电源性质的符号(适用于直流)
额定频率或额定频率范围(HZ)
统的承受能力。工作电压低于 50V，一般不进行耐压测试
?a、耐压一般与产品的工作电压有关 ?通常用的计算公式： ?1）交流： 1000+2*额定工作电压 ?2）直流:(1000+2* 额定工作电压 )*1.4 ?以上是普通绝缘用的试验电压，如果是双重绝缘，
安规采用GB 494全称：欧盟 ?性质：该认证针对产品安全和 EMC（含EMI和
EMS）要求，欧洲市场的强制要求。
?范围：所有存在潜在危险和电磁问题的设备，对
咱们而言只需要关注通信设备和信息技术设备即可。
?采用标准： ETSI EN 300 386 V1.2.1 （通信设
额定电流(A) 制造厂商名称或商标型号 II类符号
其它符号
能源等级标准认证标记
100-240V
/
50/60Hz
<0.15A 崧顺电子(深圳)有限公司 GH05005001 有“回”符号仅限室内使用符号 / 十年环
保回收 V 等级
CCC认证 15
充电器安规
?1.耐压——主要考量产品在异常高压下，绝缘系
手机充电器培训资料
1
充电器安规
?充电器：行业俗称电源开关，电源作为所
有电器产品的能量来源，在整个产品中占据十分重要的位置，同时由于其直接与外部电网连接，很容易对人体造成各种伤害，因此在安规认证中，电源一直是作为一个重点考察对象
2
一、安规简介
? 1.定义 ? 为了保证人身安全,财产,环境等不受伤害和损失,所做出的
