顶板离层观测记录台账

巷道顶板离层监测管理规定巷道顶板离层监测管理规定为进一步标准我矿顶板离层仪的管理，切实做好顶板管理工作，现对顶板离层仪的安装、观测及日常管理作如下规定。

一、煤巷、半煤巷必须安设顶板离层仪，对于综采工作面切眼、回撤通道、巷道交叉点、采掘工作面过上覆煤柱或过空巷段的巷道、受地质构造影响的巷道及大跨度巷道等也要安装顶板离层仪，并加强监测。

安设地点及间距如下：安设地点安设间距或部位普通煤巷、半煤巷≤100综采工作面切眼≤50回撤通道≤ 50过上覆煤柱或过空巷段的巷道≤ 50受地质构造影响的巷道≤ 50巷道交叉点、断层构造处交叉点或构造处其它大跨度巷道≤ 80二、顶板离层仪要安装在巷道中间部位。

当工作面施工距离到达一个安装间距时，必须及时安装顶板离层仪，新设的顶板离层仪距离工作面不得超过10〔特殊情况除外〕，现场作业人员放炮时必须妥善保护顶板离层仪。

三、观测仪器采用型号为LBY-3机械式顶板离层仪，浅部基点、深部基点必须安装到位，浅部基点要安装在锚杆端部位置，距巷道顶板2.5处，深部基点安装在较稳定的深部岩层中，距巷道顶板8处，初始读数预设值必须记录准确。

四、顶板离层仪的观测〔一〕各区队技术员负责顶板离层仪的日常监测记录和管理工作。

〔二〕顶板离层仪观测频度为7天一次，离层量较大或离层速度加快时，要适当缩短监测周期。

〔三〕在受掘进及回采工作面采动影响范围内或离层量、离层速度有明显加大加快趋势时，要适当缩短监测周期。

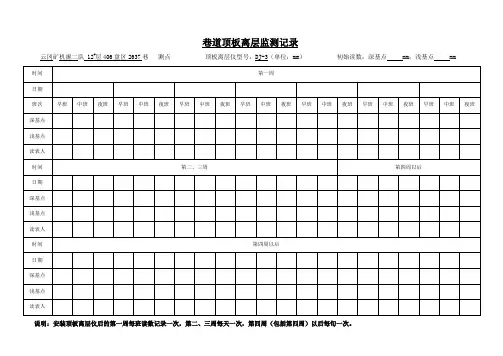

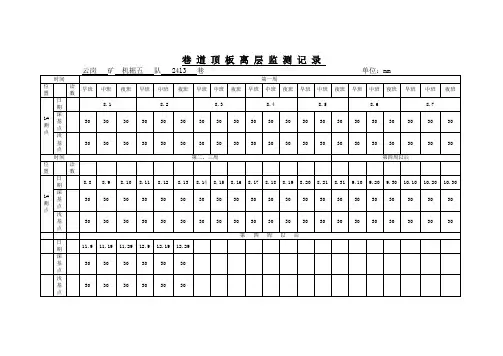

〔四〕观测数据要精确记录，并及时填写在观测记录牌板上。

上井后及时把观测数据进行整理录入台账。

确保离层仪、记录牌板、地面资料三者相符。

〔五〕当深部基点位移超过50时，区队技术员应及时向生产技术科汇报，并及时采取措施加强支护；当深部基点位移超过80时，应及时向矿总工程师汇报，分析原因，制定措施。

当深部基点位移超过150时，必须停头撤人，制定专项措施进行处理。

五、观测数据的分析整理。

〔一〕各区队技术员负责将当月的观测数据在次月3日前上报到生产技术科，生产技术科负责整理分析当月的观测数据，绘制离层曲线图，并在次月10日前完成每月一次观测总结。
