LC正弦波振荡电路的仿真分析

正弦波振荡器实验报告姓名：学号：班级：一、实验目的1.掌握LC三点式振荡电路的基本原理，掌握LC电容反馈式三点振荡电路设计及电参数计算。

2.掌握振荡回路Q 值对频率稳定度的影响。

3.掌握振荡器反馈系数不同时，静态工作电流IEQ对振荡器起振及振幅的影响。

二、实验电路图三、实验内容及步骤1. 利用EWB软件绘制出如图1.7的西勒振荡器实验电路。

2. 按图设置各个元件参数,打开仿真开关,从示波器上观察振荡波形,读出振荡频率,并做好记录3. 改变电容C 6的值，观察频率变化，并做好记录。

填入表1.3中。

4．改变电容C4的值，分别为0.33μF和0.001μF，从示波器上观察起振情况和振荡波形的好坏，并做好记录。

填入表1.3中。

5．将C4的值恢复为0.033μF，分别调节Rp 在最大到最小之间变化时，观察振荡波形，并做好记录。

填入表1.4中。

四、暑假记录与数据处理1、电路的直流电路图和交流电路图分别如下：（1）：直流通路图（2）交流通路图2、改变电容C 6的值时所测得的频率f的值如下：3、C4 0.033μF 0.33μF 0.01μFC6（pF）270 470 670 270 470 670 270 470 670F（Hz）494853.5 403746.8 372023.8 32756.8 32688.2 32814.4 486357.7 420875.4 373357.2（1）、当C4=0.033uF时：C6=270pF时，f=1/T=1000000/2.0208=494853.5HZC6=470pF 时，f=1/T=1000000/2.4768=403746.8HZC6=670pF 时，f=1/T=1000000/2.6880=372023.8HZ（2）、当C4=0.33uF时：C6=270pF时，f=1/T=1000000/30.5280=32756.8HC6=470uF时，f=1/T=1000000/30.5921=32688.2HZC6=670uF时，f=1/T=1000000/30.4744=32814.4HZ（3）、C4=0.01时：当C6=270uF时，f=1/T=1000000/2.0561=486357.7HZ当C6=470uF时，f=1/T=1000000/2.3760=420875.4HZ当C6=670uF时，f=1/T=1000000/2.6784=373357.2HZ2、将C4的值恢复为0.033μF，分别调节Rp 在最大到最小之间变化时的频率和波形如下：Rp（KΩ）50 40 30 20 10 0F（HZ）403746.8 416666.7 420875.4 425170.1 422582.8 529553.3 (1)、当Rp=50k时，f=1/T=1000000/2.4768=403746.8HZ(2)、当Rp=40k时，f=1/T=1000000/2.4000=416666.7HZ(3)、当Rp=30k时，f=1/T=1000000/2.3760=420875.4HZ(4)、当Rp=20k时，f=1/T=1000000/2.3520=425170.1HZ(5)、当Rp=10k时，f=1/T=1000000/2.3664=422582.8HZ(6)、当Rp=0k时，f=1/T=1000000/2.3280=529553.3HZ总结：由表一可知，当C4较大（既为0.33PF）时，不管C6如何变化，电路所输出的波形的频率比较稳定，而且没有失真。

电路识图16-正弦波振荡器电路原理分析振荡器是一种不需要外加输入信号，而能够自己产生输出信号的电路。

输出信号为正弦波的振荡器称为正弦波振荡器。

正弦波振荡器由放大电路和反馈电路两部分组成，反馈电路将放大电路输出电压的一部分正反馈到放大电路的输入端，周而复始即形成震荡，如下图所示。

正弦波振荡器有变压器耦合、三点式振荡器、晶体振荡器、RC振荡器等多种电路形式。

一、变压器耦合振荡器变压器耦合振荡器电路如下图所示。

LC谐振回路接在晶体管VT集电极，振荡信号通过变压器T耦合反馈到VT基极。

正确接入变压器反馈线圈L1与振荡线圈L2之间的极性，即可保证振荡器的相位条件。

R1，R2为VT提供合适的偏置电压，使VT有足够的电压增益，即可保证振荡器的振幅条件。

满足了相位、振幅两大条件，振荡器便能稳定的产生振荡，经C4输出正弦波信号。

变压器耦合振荡器工作原理可用下图说明：L2与C2组成的LC并联谐振回路作为晶体管VT的集电极负载，VT的集电极输出电压通过变压器Y的振荡线圈L2耦合至反馈线圈L1，从而有反馈至VT基极作为输入电压。

由于晶体管VT的集电极电压与基极电压相位相反，所以变压器Y的两个线圈L1与L2的同名段接法应相反，使变压器T同时起到倒相作用，将集电极输出电压倒相后反馈给基极，实现了形成振荡所必须的正反馈。

因为并联谐振回路在谐振时阻抗最大，且为纯电阻，所以只有谐振频率f0能够满足相位条件而形成振荡，这就是LV回路的选频作用。

电路振荡频率计算公式如下变压器耦合振荡器的特点是输出电压大，适用于频率较低的振荡电路。

二、三点式振荡器三点式振荡器是指晶体管的三个电极直接与振荡回路的三个端点相连接而构成的振荡器，如下图所示。

三个电抗中，Xbe，Xce必须是相同性质的电抗（同是电感或同是电容），Xcb则必须是与前两者相反性质的电抗，才能满足振荡的相位条件。

三点式振荡器有多种形式，较常用的有电感三点式振荡器、电容三点式振荡器、改进型电容三点式振荡器等。

正弦波振荡器（LC 振荡器和晶体振荡器）实验一、实验目的1．掌握电容三点式LC 振荡电路和晶体振荡器的基本工作原理，熟悉其各元件的功能； 2．掌握LC 振荡器幅频特性的测量方法；3．熟悉电源电压变化对振荡器振荡幅度和频率的影响；通过实验进一步了解调幅的工作原理。

4．了解静态工作点对晶体振荡器工作的影响，感受晶体振荡器频率稳定度高的特点。

二、实验仪器1.100M 示波器 一台2.高频信号源 一台3.高频电子实验箱 一套三、实验电路原理1.基本原理振荡器是指在没有外加信号作用下的一种自动将直流电源的能量变换为一定波形的交变振荡能量的装置。

正弦波振荡器在电子技术领域中有着广泛的应用。

在信息传输系统的各种发射机中，就是把主振器（振荡器）所产生的载波，经过放大、调制而把信息发射出去的。

在超外差式的各种接收机中，是由振荡器产生一个本地振荡信号，送入混频器，才能将高频信号变成中频信号。

振荡器的种类很多。

从所采用的分析方法和振荡器的特性来看，可以把振荡器分为反馈式振荡器和负阻式振荡器两大类。

此实验只讨论反馈式振荡器。

根据振荡器所产生的波形，又可以把振荡器分为正弦波振荡器与非正弦波振荡器。

此实验只介绍正弦波振荡器。

常用正弦波振荡器主要由决定振荡频率的选频网络和维持振荡的正反馈放大器组成，这就是反馈振荡器。

按照选频网络所采用元件的不同，正弦波振荡器可分为LC 振荡器、RC 振荡器和晶体振荡器等类型。

（1）反馈型正弦波自激振荡器基本工作原理以互感反馈振荡器为例，分析反馈型正弦波自激振荡器的基本原理，其原理电路如图2-1所示。

b V bE cE -1L 2L f V bV '+-图 2-1反馈型正弦波自激振荡器原理电路当开关K 接“1”时，信号源b V 加到晶体管输入端，构成一个调谐放大器电路，集电极回路得到了一个放大了的信号F V 。

当开关K 接“2”时，信号源b V 不加入晶体管，输入晶体管是F V 的一部分b V '。

正弦波振荡器分析1．振荡器的振荡特性和相应特性如如下面图，试分析该振荡器的建立过程，并判定A、B两平衡点是否稳定。

解：依据振荡器的平衡稳定条件能够判定出A点是稳定平衡点，B点是不稳定平衡点。

因此，起始输进信号必须大于U iB振荡器才有可能起振。

图9.10 图2．具有自偏效应的相应振荡器如如下面图，从起振到平衡过程u BE波形如如下面图，试画出相应的i C和I c0波形。

解：相应的和波形如如下面图。

图9.12 图3．振荡电路如如下面图，试分析以下现象振荡器工作是否正常：〔1〕图中A点断开，振荡停振，用直流电压表测得V B＝3V，V E＝。

接通A点，振荡器有输出，测得直流电压V B＝，V E＝。

〔2〕振荡器振荡时，用示波器测得B点为余弦波，且E点波形为一余弦脉冲。

解：〔1〕A点断开，图示电路变为小信号谐振放大器，因此，用直流电压表测得V＝3V，V E＝。

当A点接通时，电路振荡，由图所示的振荡器从起振到平衡的过程B中能够瞧出，具有自偏效应的相应振荡器的偏置电压u BEQ，从起振时的大于零，等于零，直到平衡时的小于零〔也能够不小于零，但一定比停振时的u BEQ小〕，因此，测得直流电压V B＝，V E＝是正常的，讲明电路已振荡。

〔2〕是正常的，因为，振荡器振荡时，u be为余弦波，而i c或i e的波形为余弦脉冲，所示E点波形为一余弦脉冲。

4．试咨询仅用一只三用表，如何判定电路是否振荡？解：由上一题分析可知，通过测试三极管的偏置电压u BEQ即可判定电路是否起振。

短路谐振电感，令电路停振，要是三极管的静态偏置电压u BEQ增大，讲明电路差不多振荡，否那么电路未振荡。

5．一相应振荡器，假设将其静态偏置电压移至略小于导通电压处，试指出接通电源后应采取什么措施才能产生正弦波振荡，什么缘故？解：必须在基极加一个起始鼓舞信号，使电路起振，否那么，电路可不能振荡。

6．振荡电路如如下面图，试画出该电路的交流等效电路，标出变压器同名端位置；讲明该电路属于什么类型的振荡电路，有什么优点。

高频实验报告实验名称：LC正弦波振荡电路实验姓名：学号：班级：通信时间：2014．01南京理工大学紫金学院电光系一、 实验目的1．进一步学习掌握正弦波振荡电路的相关理论。

2．掌握电容三点式LC 振荡电路的基本原理，熟悉其各元件功能；熟悉静态工作点、耦合电容、反馈系数、等效Q 值对振荡器振荡幅度和频率的影响。

3．熟悉LC 振荡器频率稳定度，加深对LC 振荡器频率稳定度的理解。

二、实验基本原理与电路1. LC 振荡电路的基本原理ＬＣ振荡器实质上是满足振荡条件的正反馈放大器。

ＬＣ振荡器是指振荡回路是由ＬＣ元件组成的。

从交流等效电路可知：由ＬＣ振荡回路引出三个端子，分别接振荡管的三个电极，而构成反馈式自激振荡器，因而又称为三点式振荡器。

如果反馈电压取自分压电感，则称为电感反馈ＬＣ振荡器或电感三点式振荡器；如果反馈电压取自分压电容，则称为电容反馈ＬＣ振荡器或电容三点式振荡器。

在几种基本高频振荡回路中，电容反馈ＬＣ振荡器具有较好的振荡波形和稳定度，电路形式简单，适于在较高的频段工作，尤其是以晶体管极间分布电容构成反馈支路时其振荡频率可高达几百ＭＨＺ～ＧＨＺ。

普通电容三点式振荡器的振荡频率不仅与谐振回路的LC 元件的值有关，而且还与晶体管的输入电容i C 以及输出电容o C 有关。

当工作环境改变或更换管子时，振荡频率及其稳定性就要受到影响。

为减小i C 、o C 的影响，提高振荡器的频率稳定度，提出了改进型电容三点式振荡电路——串联改进型克拉泼电路、并联改进型西勒电路，分别如图2-1和2-2所示。

串联改进型电容三点式振荡电路——克拉泼电路振荡频率为：图2-1克拉泼振荡电路C LCC L图2-2西勒振荡电路∑=LC 10ω其中∑C 由下式决定io C C C C C C ++++=∑211111 选C C >>1，C C >>2时，C C -∑~，振荡频率0ω可近似写成LC10≈ω这就使0ω几乎与o C 和i C 值无关，提高了频率稳定度。

LC 正弦波振荡（虚拟实验）1、 电容三点式（1）121100,400,10C nF C nF L mH ===示波器频谱仪（2）121100,400,5C nF C nF L mH ===示波器频谱仪（3）121100,1,5C nF C F L mH μ===示波器频谱仪数据表格: （C1, C2, L1） （C 1，C 2，L 1） O U •i U •增益A 相位差 谐振频率f 0 测量值 理论值 测量值 理论值 （100nF,400nF,10mH ）5.972V1.486V44.0191806.025kHz5.627（100nF,400nF,5mH ） 4.698V 1.161V 4 4.047 180 7.995 kHz 7.958 （100nF,1uF,5mH ）7.116V711.458mV1010.0021807.897 kHz7.465实验数据与理论值间的差异分析:增益差别不大但谐振频率差别较大, 主要是由于读数是的精度有限造成的。

由于游标以格为单位, 因此读数时选取的幅值最大的点可能与实际有差, 因而谐振频率的测量也有误差。

2、 电感三点式（1）1225,100,200L mH L H C nF μ===示波器频谱仪（2）1225,100,100L mH L H C nF μ===示波器频谱仪（3）1222,100,100L mH L H C nF μ===示波器频谱仪数据表格:（L1, L2, C2）（L1，L2，C2）OU•(V)iU•(mV)增益A 相位差谐振频率f0测量值理论值测量值(kHz)理论值(kHz)（5mH,100uH,200nF） 4.497V 89.938mV 50.001 50 180 5.039kHz 4.983 （5mH,100uH,100nF） 4.504V 90.070 mV 50.005 50 180 7.010kHz7.047（2mH,100uH,100nF） 4.483V 224.150mV 20.000 20 180 10.951kHz10.983实验数据与理论值间的差异分析:误差均较小, 主要由于电路不够稳定以及读数精度造成。

LC振荡器设计与仿真```L───────，──────││──┴──C1C2──┼──││││───┴── Vout ─────┘```电感L与电容C1和C2共同构成了一个谐振回路。

当工作在谐振频率下时，该振荡器的放大倍数达到了最大值，从而始终维持着振荡。

接下来，我们来介绍Colpitts振荡器的设计步骤。

第一步是确定谐振频率。

谐振频率可以根据应用需求来确定，比如，如果需要产生1MHz的正弦波信号，则谐振频率应为1MHz。

第二步是选择电感。

电感的选择应使得谐振频率与电感值相匹配。

电感可以通过计算公式L=1/(4π^2f^2C1C2-1/(C1+C2))^0.5来确定。

其中f为谐振频率，C1和C2为电容值。

第三步是选择电容。

电容的选择一般较为自由，可以根据实际情况选择合适的电容值。

一般来说，较大的电容值可以提高振荡器的稳定性，但会增加电路的体积。

在完成了以上步骤后，就可以进行仿真分析。

可以使用电路仿真软件，如LTspice、Multisim等，对设计的LC振荡器进行仿真。

在仿真中，可以观察振荡器输出的正弦波波形，检查振荡频率是否与设计值相匹配，以及判断振荡器的稳定性。

在仿真分析中，可能会遇到一些问题，比如频率偏移、波形失真等。

这些问题可以通过调整电路参数、增加补偿电路等手段来解决。

总结起来，LC振荡器是一种常用的电路，可以产生稳定的正弦波信号。

在设计LC振荡器时，需要确定谐振频率，选择合适的电感和电容，并进行仿真分析。

通过合理的设计和仿真，可以得到满足需求的LC振荡器电路。

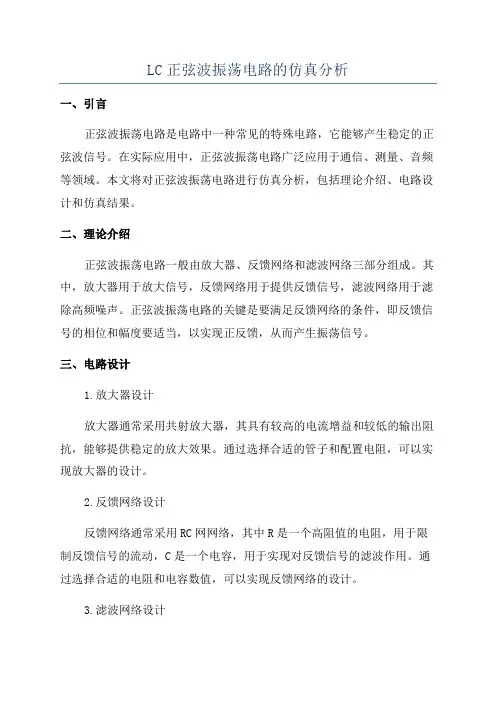

LC正弦波振荡电路的仿真分析一、引言正弦波振荡电路是电路中一种常见的特殊电路，它能够产生稳定的正弦波信号。

在实际应用中，正弦波振荡电路广泛应用于通信、测量、音频等领域。

本文将对正弦波振荡电路进行仿真分析，包括理论介绍、电路设计和仿真结果。

二、理论介绍正弦波振荡电路一般由放大器、反馈网络和滤波网络三部分组成。

其中，放大器用于放大信号，反馈网络用于提供反馈信号，滤波网络用于滤除高频噪声。

正弦波振荡电路的关键是要满足反馈网络的条件，即反馈信号的相位和幅度要适当，以实现正反馈，从而产生振荡信号。

三、电路设计1.放大器设计放大器通常采用共射放大器，其具有较高的电流增益和较低的输出阻抗，能够提供稳定的放大效果。

通过选择合适的管子和配置电阻，可以实现放大器的设计。

2.反馈网络设计反馈网络通常采用RC网网络，其中R是一个高阻值的电阻，用于限制反馈信号的流动，C是一个电容，用于实现对反馈信号的滤波作用。

通过选择合适的电阻和电容数值，可以实现反馈网络的设计。

3.滤波网络设计滤波网络通常采用LC滤波电路，其中L是一个电感，用于滤除高频噪声，C是一个电容，用于滤除低频噪声。

通过选择合适的电感和电容数值，可以实现滤波网络的设计。

四、仿真结果通过仿真软件进行仿真分析，可以得到正弦波振荡电路的输出波形和参数。

仿真结果能够直观地反映出电路的性能和稳定性。

1.输出波形通过仿真软件的波形显示功能，可以得到正弦波振荡电路的输出波形。

输出波形应该为稳定的正弦波，且频率和幅度在一定范围内波动较小。

2.参数分析通过仿真软件的参数显示功能，可以得到正弦波振荡电路的各项参数。

常见的参数包括信号频率、幅度、相位等。

通过对这些参数的分析，可以得到电路的性能和稳定性。

五、总结正弦波振荡电路是一种常见的电路，能够产生稳定的正弦波信号。

通过仿真分析，可以得到电路的输出波形和参数，从而评估电路的性能和稳定性。

对于电路设计和优化具有重要的指导意义。

lc振荡电路分析_lc振荡电路工作原理及特点分析LC振荡电路，是指用电感L、电容C组成选频网络的振荡电路，用于产生高频正弦波信号，常见的LC正弦波振荡电路有变压器反馈式LC振荡电路、电感三点式LC 振荡电路和电容三点式LC振荡电路。

LC振荡电路的辐射功率是和振荡频率的四次方成正比的，要让LC振荡电路向外辐射足够强的电磁波，必须提高振荡频率，并且使电路具有开放的形式。

LC振荡电路运用了电容跟电感的储能特性，让电磁两种能量交替转化，也就是说电能跟磁能都会有一个最大最小值，也就有了振荡。

不过这只是理想情况，实际上所有电子元件都会有损耗，能量在电容跟电感之间互相转化的过程中要么被损耗，要么泄漏出外部，能量会不断减小，所以实际上的LC振荡电路都需要一个放大元件，要么是三极管，要么是集成运放等数电LC，利用这个放大元件，通过各种信号反馈方法使得这个不断被消耗的振荡信号被反馈放大，从而最终输出一个幅值跟频率比较稳定的信号。

频率计算公式为f=1/［2（LC）］，其中f为频率，单位为赫兹（Hz）；L为电感，单位为亨利（H）；C为电容，单位为法拉（F）。

lc振荡电路工作原理及特点分析LC电磁振荡过程涉及的物理量较多，且各个物理量变化也比较复杂。

实际分析过程中，如果注意到电场量（电场能、电压、电场强度）和磁场量（磁场能、电流强度、磁感应强度）的异步变化，电场量、磁场量各自的同步变化，充分利用包含电场能、磁场能在内的能量守恒，由能量变化辐射其他物理变化，就可快速地弄清各物理量的变化情况，判断电路所处的状态。

LC振荡电路运用了电容跟电感的储能特性，让电磁两种能量交替转化，也就是说电能跟磁能都会有一个最大最小值，也就有了振荡。

由于所有电子元件都会有损耗，能量在电容跟电感之间互相转化的过程中要么被损耗，所以实际上的LC振荡电路都需要一个放大元。

lc振荡器实验报告LC振荡器实验报告引言振荡器是电子学中常见的一个电路，它能够产生连续的交流信号。

LC振荡器是一种基本的振荡器电路，由电感（L）和电容（C）组成。

本实验旨在通过搭建LC振荡器电路并观察其振荡现象，深入理解振荡器的原理与特性。

实验材料与方法实验所需材料有：电感、电容、电阻、信号发生器、示波器、电压表、电线等。

实验步骤：1. 将电感、电容和电阻按照电路图连接好；2. 将信号发生器的输出端与电路的输入端相连；3. 将示波器的探头分别连接到电路的输出端和电压表的输出端；4. 打开信号发生器和示波器，调整信号发生器的频率和示波器的时间基准；5. 观察示波器上的波形，并记录相关数据；6. 根据实验数据分析振荡器的特性。

实验结果与讨论在实验过程中，我们通过调整信号发生器的频率和示波器的时间基准，观察到了LC振荡器的振荡现象。

在正确连接电路的前提下，当信号发生器输出的频率与振荡器的共振频率相等时，振荡器能够产生稳定的振荡信号。

我们记录了不同频率下的振荡现象，并通过示波器观察到了正弦波形。

在共振频率附近，我们观察到了振荡信号的幅值最大，而在共振频率两侧，幅值逐渐减小。

这是因为在共振频率处，电感和电容之间的能量转移达到最大，而在共振频率两侧，能量转移不完全，导致振荡信号的幅值减小。

我们还通过改变电容和电感的数值，观察到了振荡器的频率变化。

根据振荡器的公式，频率与电容和电感的数值成反比关系。

因此，通过调整电容和电感的数值，我们可以改变振荡器的频率。

此外，我们还观察到了振荡器的启动条件。

在实验中，我们发现当信号发生器的频率与振荡器的共振频率相差较大时，振荡器无法启动。

只有当两者的频率足够接近，振荡器才能启动并产生稳定的振荡信号。

这是因为振荡器需要通过电容和电感之间的能量转移来维持振荡，而频率差异过大会导致能量转移不完全，无法形成稳定的振荡。

结论通过本次实验，我们成功搭建了LC振荡器电路，并观察到了振荡现象。

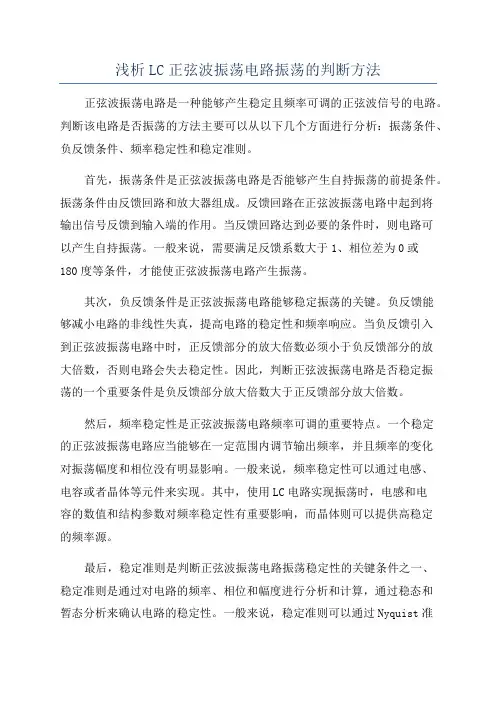

浅析LC正弦波振荡电路振荡的判断方法正弦波振荡电路是一种能够产生稳定且频率可调的正弦波信号的电路。

判断该电路是否振荡的方法主要可以从以下几个方面进行分析：振荡条件、负反馈条件、频率稳定性和稳定准则。

首先，振荡条件是正弦波振荡电路是否能够产生自持振荡的前提条件。

振荡条件由反馈回路和放大器组成。

反馈回路在正弦波振荡电路中起到将输出信号反馈到输入端的作用。

当反馈回路达到必要的条件时，则电路可以产生自持振荡。

一般来说，需要满足反馈系数大于1、相位差为0或180度等条件，才能使正弦波振荡电路产生振荡。

其次，负反馈条件是正弦波振荡电路能够稳定振荡的关键。

负反馈能够减小电路的非线性失真，提高电路的稳定性和频率响应。

当负反馈引入到正弦波振荡电路中时，正反馈部分的放大倍数必须小于负反馈部分的放大倍数，否则电路会失去稳定性。

因此，判断正弦波振荡电路是否稳定振荡的一个重要条件是负反馈部分放大倍数大于正反馈部分放大倍数。

然后，频率稳定性是正弦波振荡电路频率可调的重要特点。

一个稳定的正弦波振荡电路应当能够在一定范围内调节输出频率，并且频率的变化对振荡幅度和相位没有明显影响。

一般来说，频率稳定性可以通过电感、电容或者晶体等元件来实现。

其中，使用LC电路实现振荡时，电感和电容的数值和结构参数对频率稳定性有重要影响，而晶体则可以提供高稳定的频率源。

最后，稳定准则是判断正弦波振荡电路振荡稳定性的关键条件之一、稳定准则是通过对电路的频率、相位和幅度进行分析和计算，通过稳态和暂态分析来确认电路的稳定性。

一般来说，稳定准则可以通过Nyquist准则、Bode准则、根轨迹法等方法来进行分析和计算。

这些方法能够帮助我们找到电路的极点和极点位置，从而判断电路的稳定性。

总的来说，判断正弦波振荡电路振荡的方法涉及到振荡条件、负反馈条件、频率稳定性和稳定准则等方面。

通过分析电路的结构和元件参数，可以判断电路是否具有振荡的能力，并通过稳定准则来验证电路的稳定性。

LC振荡器设计与仿真LC振荡器是一种基于电感和电容构成的简单振荡电路，常用于产生正弦波信号。

LC振荡器设计与仿真是电子工程领域中最基础的实践之一，对于理解振荡器工作原理、研究电路稳定性、以及掌握电路仿真方法都有重要意义。

本文将介绍LC振荡器的设计过程及相关仿真方法。

首先，设计一个基本的LC振荡器需要以下元件：一个电感L和一个电容C组成的串联电路，以及一个放大器。

振荡器的基本原理是通过电容和电感的相互作用使得电路发生振荡，放大器则起到提供正反馈增益的作用。

在设计过程中，需要根据所需的振荡频率选择合适的电感和电容数值。

振荡频率与电感和电容的数值有关，可以通过公式f=1/(2π√(LC))计算得出。

在选择电容数值时，还需要考虑其所能承受的最大电压和能量，以及与电感的品质因数Q的匹配性。

具体的元件数值选择需要根据具体的应用需求和电路性能要求确定。

在振荡器的设计过程中，需要关注电路的稳定性和频率稳定度。

为了保持振荡器的稳定性，可以采取一些措施，如使用稳压电源，增加反馈电阻等。

而频率稳定度可以通过选择合适的电感和电容数值来实现。

设计完成后，需要进行电路仿真以验证其性能。

常用的电路仿真软件有Multisim、LTspice等。

仿真过程中，可以通过改变电感和电容数值，观察振荡频率的变化，对电路进行参数优化。

此外，还可以观察电流和电压波形，以及输出信号的频谱，来评估电路的工作性能。

通过仿真可以提前发现设计中的问题，并进行相应的调整和优化。

除了基本的LC振荡器，还存在许多变种的振荡器。

例如，通过在LC 电路中加入二极管可以构成Colpitts振荡器；在LC电路中加入三极管则可以构成Hartley振荡器等。

不同类型的振荡器适用于不同的应用场景，设计和仿真过程类似，但具体细节略有不同。

总之，LC振荡器设计与仿真是电子工程学习中必不可少的一环。

通过设计和仿真可以更好地理解振荡器的原理和性能，掌握电路设计和仿真方法，并为后续的电路设计和优化打下基础。

lc正弦波振荡器实验原理嘿，朋友！咱今天来聊聊 LC 正弦波振荡器实验原理这档子事儿。

你想啊，这 LC 正弦波振荡器就像是一个神奇的音乐盒子。

我们都知道音乐盒子里的那些小零件，彼此配合着，才能奏出美妙的旋律。

这 LC 正弦波振荡器也一样，它里面的电感（L）和电容（C）就是那关键的“小零件”。

电感是啥？你就把它想象成一个储存能量的小仓库，电流通过时，它就把能量给存起来，电流变化时，它又把能量放出来。

电容呢？它就像个能伸缩的小弹簧，一会儿充电，一会儿放电，不断地折腾。

当电感和电容一起工作的时候，那可就热闹啦！它们之间的能量交换就像两个调皮的孩子在互相扔皮球，你扔过来我扔过去，而且扔的速度还特别有规律。

这规律的能量交换不就产生了正弦波嘛。

这正弦波是怎么来的呢？就好比我们荡秋千，要是没人推，秋千自己晃荡的幅度会越来越小，最后停下来。

可要是每次在合适的时候给它加把力，那秋千就能一直稳定地荡起来。

在 LC 振荡器里，电感和电容的能量交换就是这秋千的晃荡，而电路中的正反馈就像是那恰到好处的推力，让正弦波能持续稳定地产生。

你再想想，要是电感和电容的值不合适，那不就像两个配合不好的舞者，舞步乱了，这正弦波还能好看吗？所以，选择合适的电感和电容值，那可太重要啦！还有啊，这电路中的电阻也不能忽略。

电阻就像个捣蛋鬼，会消耗能量，要是电阻太大，那能量都被它消耗掉了，正弦波还怎么有力气“跳舞”呢？总之，LC 正弦波振荡器的实验原理，就是电感、电容、电阻这些“小伙伴”在电路里默契配合的一场精彩表演。

只有它们各司其职，才能让我们看到那漂亮的正弦波。

所以说，要想真正搞懂 LC 正弦波振荡器实验原理，就得像细心的侦探一样，不放过每一个细节，弄清楚每个元件的作用，这样才能揭开这神秘的面纱，掌握其中的奥秘！。

lc振荡器实验报告范文lc正弦波振荡器实验报告范文高频电子线路课程设计报告设计题目：三端式LC振荡器设计与仿真专业专业班级学号学生姓名指导教师教师评分2016年11月20日三端式LC振荡器设计与仿真摘要：正弦波振荡器的作用是产生频率稳定、幅值不变的正弦波输出。

本设计采用的是改进型电容三点式振荡器，即西勒振荡器。

其具有输出波形好、工作频率高、改变C调节频率时不影响反馈系数等优点，适用于波段宽、频率可调的场合。

西勒振荡器由能量控制作用的放大器、将输出信号送回到输入端的正反馈网络以及决定振荡频率的选频回路组成。

没有输入信号，而是由本身的正反馈信号代替。

当振荡器接通电源后，即开始有瞬变电流产生，经不断的对它进行放大、选频、反馈、再放大等多次循环，最终形成自激振荡，把输出信号的一部分送回输入端做输入信号，从而就产生了一定频率输出的正弦波信号输出。

关键字：正弦波振荡器；西勒振荡器；振荡频率振荡电路三点式振荡器即LC回路的三个端点与晶体管的三个电极分别连接而成的电路，除晶体管外的三个电抗元件X1,X2,X3，它们构成了决定振荡频率的并联谐振回路，同时也构成了正反馈所需的反馈网络，为此三者必须满足一定的关系。

根据谐振回路的性质，谐振时应为纯电阻性，因而有X1+X2+X3=0所以回路中的三个电抗元件不能同时为感抗或容抗，必须由两种不同性质的电抗元件构成。

其构成法则为：与晶体管发射级相连的两个电抗元件必须是同性质的，而不与发射极相连的另一阻抗和它们性质相反。

电路的振幅起振条件为AF>1,相位起振条件为，所选器件需满足上面两个起振条件。

西勒振荡器的振荡电路的主要特点，就是与电感L并联一可变电容，图中C4<<C2、C3,因此晶体管和回路之间耦合较弱，频率稳定度高。

与电感并联的电容用来调节振荡器的工作频段，而电容C4起微调频率作用。

振荡器在接通电源的一瞬间，晶体管会产生一个从零到某一数值的电流阶跃，该电流阶跃的成分十分丰富，选频网络会选出满足正反馈的频率在经过正反馈建立信号。

LC正弦波振荡电路详解LC正弦波振荡电路与RC桥式正弦波振荡电路的组成原则在本质上是相同的，只是选频网络采用LC电路。

在LC振荡电路中，当f=f0时，放大电路的放大倍数数值最大，而其余频率的信号均被衰减到零；引入正反馈后，使反馈电压作为放大电路的输入电压，以维持输出电压，从而形成正弦波振荡。

由于LC正弦波振荡电路的振荡频率较高，所以放大电路多采用分立元件电路。

一、LC谐振回路的频率特性LC正弦波振荡电路中的选频网络采用LC并联网络，如图所示。

图(a)为理想电路，无损耗，谐振频率为为二熹5 (推导过程如下)公式推导过程：电路导纳为/= —i—我十_R g令式中虚部为零，就可求出谐振角频率_ 1 1式中Q为品质因数当Q>>1时，"^赤，所以谐振频率Q-①在将上式代入,—三，得出当Q>>1时，1卜。

也，代入° ”耳虫7,整理可得y =___ _ .在信号频率较低时，电容的容抗（'心i很大，网络呈感性；在信号频率较高时，电感的c^~ 青感抗（莅=j尤）很大，网络呈容性；只有当f=f0时，T r网络才呈纯阻性，且阻抗最大。

这时电路产生电O~ ——流谐振，电容的电场能转换成磁场能，而电感的口.1 ■：十H.•的网期：磁场能又转换成电场能，两种能量相互转换。

」-井底情堪实际的LC并联网络总是有损耗的，各种损耗等效成电阻R，如图（b）所示。

电路的导纳为y =/疣十一：—R + j就回路的品质因数跳E 1巧2 = — = ^^ （推导过程如下）公式推导过程：电路导纳为r = JQ+ ------------我十j^L_R r^_ 皿〔—炉令式中虚部为零，就可求出谐振角频率次并联网络当f=f时，电抗（⑷考虑电路损耗时的网络式中Q为品质因数当Q>>1时，/总京，所以谐振频率2JT4LC将上式代入口一R，得出小1 KQ fcj — J—H R^C当f=f0时，电抗1।闻鼠当Q>>1时，禹卜炉区，代入口"/A，整理可得上式表明，选频网络的损耗愈小，谐振频率相同时，电容容量愈小，电感数值愈大，品质因数愈大，将使得选频特性愈好。

LC振荡电路分析方法
1.频率扫描法
频率扫描法是一种利用频率变化来分析LC振荡电路的方法。

首先，
将一个信号源与LC振荡电路相连接，信号源输出一定频率的正弦波信号。

然后，通过改变信号源的频率，逐步扫描整个频率范围，记录下对应每个
频率的电压和电流数值。

最后，绘制出电压-频率和电流-频率的曲线，通
过曲线的特征来分析电路的振荡频率和振幅。

2.相量图法
相量图法是一种利用相量图来分析LC振荡电路的方法。

首先，根据
电感和电容的阻抗公式可以计算出电感和电容元件的阻抗。

然后，将电感
和电容元件的阻抗与信号源的阻抗相加，得到整个电路的总阻抗。

最后，
根据欧姆定律和基尔霍夫定律可以计算出电路中的电流和电压。

根据相量
图的知识，可以将电流和电压表示成相量形式，并通过相量图的加减乘除
法则得到电路的特性参数，如振荡频率和振幅。

无论是频率扫描法还是相量图法，都需要对LC振荡电路的参数进行
合理的选择和调整，以使得电路具有谐振的条件。

谐振条件通常是指电路
的共振频率等于输入信号的频率，即ω0=1/sqrt(LC)。

当电路的频率为
共振频率时，电路中的电荷和电流会发生共振现象，形成谐振振荡。

LC振荡电路在通信技术、射频电路设计、信号处理等领域有广泛应用。

因此，对LC振荡电路的分析方法的研究和掌握是非常重要的。

以上
介绍的是其中两种常用的方法，通过这些方法可以对LC振荡电路进行分析，进而优化电路设计和性能调整，提高电路的工作效率和稳定性。

lc振荡实验报告lc振荡实验报告引言：振荡器是电子学中常见的重要电路之一，它可以产生稳定的交流信号。

在本次实验中，我们将研究和探索LC振荡电路的特性和工作原理。

通过实验，我们将验证LC振荡电路的稳定性和频率可调性，以及探究其在电子通信领域中的应用。

一、实验目的本次实验的主要目的是探究LC振荡电路的特性和工作原理，具体包括以下几个方面：1. 验证LC振荡电路的稳定性和频率可调性；2. 研究并理解LC振荡电路的工作原理；3. 探究LC振荡电路在电子通信领域中的应用。

二、实验原理LC振荡电路是由电感和电容组成的谐振电路，其工作原理基于谐振现象。

当电感和电容的参数满足一定条件时，电路将产生自持振荡，输出稳定的交流信号。

三、实验步骤1. 搭建LC振荡电路：将电感和电容按照电路图连接起来，确保电路连接正确无误；2. 调节电感和电容的数值：通过调节电感和电容的数值，观察振荡频率的变化；3. 测量振荡频率：使用示波器测量振荡电路的输出频率，并记录下实验数据；4. 观察振荡波形：通过示波器观察振荡电路的输出波形，并分析其特点；5. 调节电感和电容的数值：进一步调节电感和电容的数值，观察振荡频率和波形的变化。

四、实验结果与讨论通过实验测量得到的数据和观察到的波形，我们可以得出以下结论：1. LC振荡电路的频率可调性：通过调节电感和电容的数值，我们可以改变振荡电路的频率。

当电感和电容的数值增大时，振荡频率将减小；反之，当电感和电容的数值减小时，振荡频率将增大。

2. LC振荡电路的稳定性：在实验中，我们发现当电感和电容的数值满足一定条件时，振荡电路可以产生稳定的输出信号。

这是因为在谐振频率下，电感和电容之间的能量交换达到平衡，使得振荡电路能够持续振荡。

3. LC振荡电路的波形特点：通过示波器观察到的波形，我们发现LC振荡电路输出的是正弦波信号。

这是因为在谐振频率下，电感和电容之间的能量交换呈现周期性变化，从而产生稳定的正弦波输出。

仿真三正弦波振荡电路仿真实验1．实验要求与目的(1) 构建正弦波振荡电路。

(2) 分析正弦波振荡电路性能。

2．实验原理正弦波振荡电路是一种具有选频网络和正反馈网络的放大电路。

振荡的条件是环路增益为1，即AF = 1。

其中A为放大电路的放大倍数，F为反馈系数。

为了使电路能够起振，应使环路的增益AF略大于1。

根据选频网络的不同，可以把正弦波振荡电路分为RC振荡电路和LC振荡电路。

RC 振荡电路主要用来产生小于1 MHz的低频信号，LC振荡电路主要用来产生大于1 MHz的高频信号。

图6-33 文氏桥式正弦波振荡电路3．实验电路文氏桥式正弦波振荡电路如图6-33所示。

4．实验步骤(1) 构建图6-33所示的文氏桥式正弦波振荡电路。

(2) 打开仿真开关，用示波器观察文氏桥式正弦波振荡电路的起振及振荡过程。

测得的输出波形如图6-34所示。

注意：要将屏幕下方的滑动块拖至最左端观察起振过程。

移动数据指针，可测得振荡周期T = 6.3 ms，则振荡频率f = 1/T = 1/6.4 ms≈158 Hz，与理论计算值基本一致。

起振时间大约为114 ms。

图6-34 R5=15 k 时的振荡电路输出波形(3) 改变R5的值，R5分别取10k 和30k ，观察输出波形。

当R5=10k 时，没有输出信号，因为电路的放大倍数A=1+(R5/R4)=1+(10/6)＜3，AF＜1，电路不能起振；当R5=30 k 时，示波器波形如图6-35所示。

比较图6-34和6-35可以看出，随着R5的增大，起振速度加快，起振时间大约是12 ms，但振荡频率没有改变。

图6-35 R5=30k 时的输出波形(4) 将电阻R1和R2的阻值都改为2 k 。

打开仿真开关，从示波器观察输出波形，如图6-36所示。

比较图6-36和图6-34可知，当振荡频率减小为原来的1/2时，起振速度同时也减慢了，起振时间大约是300 ms。

图6-36 R1= R2=2 k 时的输出波形(5) 双击二极管D1和D2，设置为开路状态，测得输出波形，如图6-37所示，输出产生了失真。
