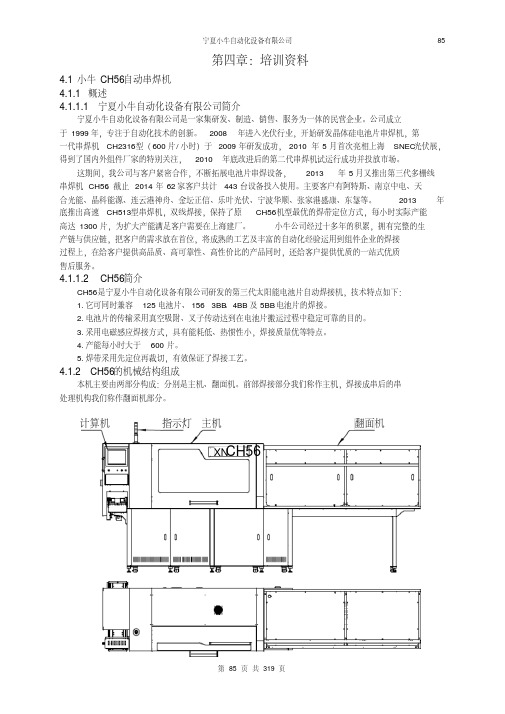

第四章：培训资料4.1小牛CH56自动串焊机4.1.1概述4.1.1.1宁夏小牛自动化设备有限公司简介宁夏小牛自动化设备有限公司是一家集研发、制造、销售、服务为一体的民营企业。
公司成立于1999年，专注于自动化技术的创新。
2008年进入光伏行业，开始研发晶体硅电池片串焊机，第一代串焊机CH2316型（600片/小时）于2009年研发成功，2010年5月首次亮相上海SNEC 光伏展，得到了国内外组件厂家的特别关注，2010年底改进后的第二代串焊机试运行成功并投放市场。
这期间，我公司与客户紧密合作，不断拓展电池片串焊设备，2013年5月又推出第三代多栅线串焊机CH56。
截止2014年62家客户共计443台设备投入使用。
主要客户有阿特斯、南京中电、天合光能、晶科能源、连云港神舟、金坛正信、乐叶光伏、宁波华顺、张家港盛康、东銞等。
2013年底推出高速CH513型串焊机，双线焊接，保持了原CH56机型最优的焊带定位方式，每小时实际产能高达1300片，为扩大产能满足客户需要在上海建厂。
小牛公司经过十多年的积累，拥有完整的生产链与供应链，把客户的需求放在首位，将成熟的工艺及丰富的自动化经验运用到组件企业的焊接过程上，在给客户提供高品质、高可靠性、高性价比的产品同时，还给客户提供优质的一站式优质售后服务。
4.1.1.2CH56简介CH56是宁夏小牛自动化设备有限公司研发的第三代太阳能电池片自动焊接机，技术特点如下：1.它可同时兼容125电池片、1563BB 、4BB 及5BB 电池片的焊接。
2.电池片的传输采用真空吸附、叉子传动达到在电池片搬运过程中稳定可靠的目的。
3.采用电磁感应焊接方式，具有能耗低、热惯性小，焊接质量优等特点。
4.产能每小时大于600片。
5.焊带采用先定位再裁切，有效保证了焊接工艺。
4.1.2CH56的机械结构组成本机主要由两部分构成：分别是主机、翻面机。
前部焊接部分我们称作主机，焊接成串后的串处理机构我们称作翻面机部分。
第五章常用资料5.1、常用单位、换算和符号5.1.1、汉语拼音字母大写小写名称读音注音拼音大写小写名称读音注音拼音大写小写名称读音注音拼音A B C D E F G H g a b c d e f h P J K L M N O Q p j k l m n o q Y S T U V W X y s t u v w x IiRrZzge a be ce de e ef ha ipe jie ke el em ne o qiu ar呀胎乌万蛙希裁哀思玻诶雌诶哥诶啊得诶鹅诶佛哈衣玻哥啊雌得鹅佛喝衣坡诶街科诶诶勒诶摸讷诶喔邱阿儿坡基科勒摸讷喔欺日y as tai u v w x z 5.1.2、希腊字母大写小写大写小写大写小写A B ΓΔΕΖΗΘηαβγδεζθοΚΛΜΝΞΠοκλμνξπΩΡΣΤΦΧΨωρστφχψΙιΥυ斜体大写小写小写大写小写大写A B ΓΔΕΖΗΘηαβγδεζθ斜体斜体οΚΛΜΝΞΠοκλμνξπΙιΩΡΣΤΦΧΨωρστφχψΥυ读音埃尔法贝塔格阿马得儿塔衣普希龙截塔衣塔希塔药塔卡帕兰姆达米由拟乌克西欧米克伦派柔西格玛涛啊普希龙费衣克衣普希欧米嘎读音读音5.1.3、法定计量单位1米（m）=10分米1分米（dm）=10厘米1厘米（cm）=10毫米1毫米（mm）=10丝米1丝米（dmm）=10忽米1忽米（cmm）=10微米=0.01毫米1微米（μ）=0.001毫米长度体积、容量1立方米（米3、m 3）=1000分米31立方分米（分米3、dm 3）=1000厘米31立方厘米（厘米3、cm 3）=1000毫米31升=1分米3=1000厘米3正体正体正体面积1平方米（米2、m 2）=100分米21平方分米（分米2、dm 2）=100厘米21平方厘米（厘米2、cm 2）=100毫米2重量1吨（t）=1000公斤（kg）1公斤（kg）=1000克（g）1克（g）=1000微克（μg）注：1、工厂习惯把忽米称作“丝”或“道”，即1丝或1道=0.01毫米；2、工程图纸和资料长度单位为“毫米”（mm）不再标出。

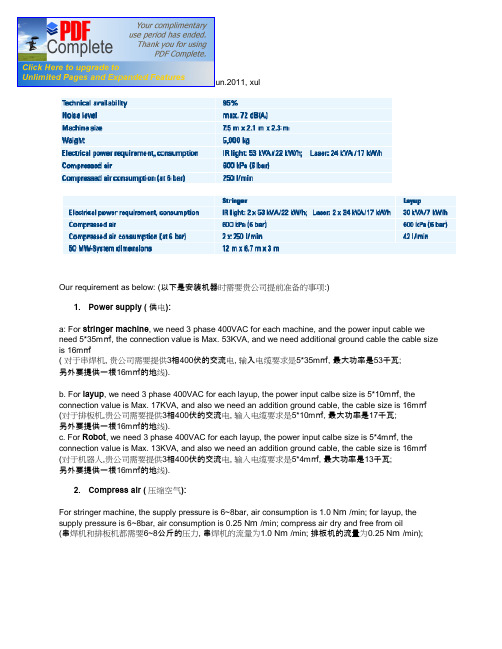

Pre installation Info for CustomerTech. data according to latest ttMA issue_Jun.2011, xulOur requirement as below: (以下是安装机器时需要贵公司提前准备的事项:)1. Power supply ( 供电):a: For stringer machine, we need 3 phase 400VAC for each machine, and the power input cable we need 5*35m㎡, the connection value is Max. 53KVA, and we need additional ground cable the cable size is 16m㎡( 对于串焊机, 贵公司需要提供3相400伏的交流电, 输入电缆要求是5*35m㎡, 最大功率是53千瓦;另外要提供一根16m㎡的地线).b. For layup, we need 3 phase 400VAC for each layup, the power input calbe size is 5*10m㎡, the connection value is Max. 17KVA, and also we need an addition ground cable, the cable size is 16m㎡(对于排板机,贵公司需要提供3相400伏的交流电, 输入电缆要求是5*10m㎡, 最大功率是17千瓦;另外要提供一根16m㎡的地线).c. For Robot, we need 3 phase 400VAC for each layup, the power input calbe size is 5*4m㎡, the connection value is Max. 13KVA, and also we need an addition ground cable, the cable size is 16m㎡(对于机器人,贵公司需要提供3相400伏的交流电, 输入电缆要求是5*4m㎡, 最大功率是13千瓦;另外要提供一根16m㎡的地线).2. Compress air ( 压缩空气):For stringer machine, the supply pressure is 6~8bar, air consumption is 1.0 N m³/min; for layup, the supply pressure is 6~8bar, air consumption is 0.25 N m³/min; compress air dry and free from oil(串焊机和排板机都需要6~8公斤的压力, 串焊机的流量为1.0 N m³/min; 排板机的流量为0.25 N m³/min);3. Exhaust (排废):We need two connections, connection1 need 500m/h; connection2 need 300m³/h, the pipe diameter is 100mm.(关于排废, 每台机器需要两根排废管, 一根排废量为500立方米每小时; 另一根为300立方米每小时,管径为100mm);4. Concrete ( 地坪):Min concrete thickness is 250mm, Min concrete quality is C20-25.( 最小的混凝土厚度要求是250mm; 混凝土标号要求C20-25).5. Other material for machine commissioning (其他调试用的辅助材料):Please provide the technical spec for ribbon and flux which you want use, and need 2000pcs inefficient cells for each machine commissioning.( 请贵公司提供焊带和助焊剂的技术参数, 另外机器调试是每台机器需要至少2000片的低效率电池片).。
小牛串焊机培训报告(共2篇)：小牛焊机报告培训小牛串焊机视频教学小牛串焊机调试手册小牛串焊机速度调节篇一：全自动串焊机操作指导书全自动串焊机操作指导书系统基本组成：自动串焊机由机械传动装置、温度控制系统、真空发生系统、和PLC自动控制系统构成的一种自动焊接电池片的设备。
工作原理：是利用机械传动机构进行的电池片搬送，在加热底板上利用热风管的高温气体对电池片进行焊接。
操作界面介绍：操作面板界面：1：加热开关2:真空泵开关3：开机键4：关机键5：自动模式6：自动运行7：报警复位8：关闭蜂鸣器9：手动模式：注意点：1：如果真空没到位，吸着ON会出现按键一闪一闪，这时需要把真空放掉，拿掉上面的电池片，按自动运行就可以。
2：当自动运行按下时，而机器却不动作，这时需要手动把焊带投入移栽，打到放置板的位置，然后去下焊带，再按自动运行。
3：当检查部连续出现NG时，查看一下所选图形和电池片的实际尺寸是否一样。
? 开机流程：1、加热打开真空泵打开打开气阀控制器总电源打开UPS 打开加热系统Heater 打开控制面板Ready on 打开电脑主机打开真空泵Vacuum on 电池更换流程:1、（手动操作），然后取出空盒，将装有电池片的盒子放在传送带上，然后按Auto Mode(自动模式) run（运行）篇二：串焊机综合整理资料串焊机定义：由工控机系统控制，机械高精度运行，对太阳能电池片进行自动串连焊接的机械设备；串焊机国际品牌及焊接方式：日本NPC热风焊接西班牙格罗塞贝尔(gorosabel) 红外线灯焊接德国帝目(team technik) 红外线灯焊接德国索蒙特(somont)接触式焊接美国库迈思(komax)电磁感应焊接串焊机国产品牌及焊接方式：武汉三工热风滚轮焊接宁夏小牛电磁感应焊接无锡先导红外线灯焊接河北冀展烙铁接触焊接天津毕利优电磁感应焊接无锡奥特维红外线灯焊接焊接方法释义：热风焊：非接触式加热方法，利用加热空气的高温进行焊接；红外线灯焊：非接触式焊接方法，通过选择适当波长的红外线对焊点进行辐射加热来完成焊接工作；电磁感应焊接：非接触式焊接方法，采用电磁感应加热对端口金属进行焊接；烙铁焊接：接触式焊接，利用烙铁头的热量进行焊接；JH800串焊机特点：1、无压力热风滚轮焊接，破损率极低（＜0.2%）；2、进口伺服电机驱动，低噪高精度；3、工业相机定位监测，自动剔除破损电池片；4、系统操作简单易学，触摸工控系统，可根据需求自行设置电池片间距、单串数量、焊接温度等各种参数；5、系统可联网远程操作维护，系统有故障检测及显示功能，让售后变得简单；6、高精密组件，电机及元器件均采用国际高端品牌，保证机械精度和稳定；7、意大利技术，中外合资，先进成熟。
