pcb布局的基本原则

pcb走线的2w原则的原理

PCB 走线的 2W

原则是一种电路板设计中的经验法则，用于指导电路板上信号线的布线。其原理如下：

1. 2W

原则的基本含义是，在电路板上，同一层内相邻的两根信号线之间的间距应该至少是信号线宽度的两倍（2W）。这样做的目的是为了减小信号线之间的串扰。

2. 串扰是指相邻的信号线之间由于电磁场相互作用而产生的干扰。当信号线之间的间距过小时，信号线上的电流会在相邻的信号线上产生感应电压，从而影响相邻信号线的信号质量。

3. 通过遵循 2W

原则，可以增加信号线之间的间距，减小信号线之间的电磁场耦合，从而降低串扰的程度。这样可以提高电路板的信号完整性和可靠性。

4. 2W 原则是一种经验法则，实际应用中可能需要根据具体情况进行调整。在高速电路板设计中，为了进一步降低串扰，可能需要采用更严格的布线规则，如 3W 原则或 10W 原则。

2W 原则是电路板设计中的一种基本原则，用于减小信号线之间的串扰，提高电路板的信号完整性和可靠性。

PCB布局、布线基本原则

一、元件布局基本规则

1. 按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开；

2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件，螺钉等安装孔周围3.5mm（对于M2.5）、4mm（对于M3）内不得贴装元器件；

3. 卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路；

4. 元器件的外侧距板边的距离为5mm；

5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；

6. 金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm；

7. 发热元件不能紧邻导线和热敏元件；高热器件要均衡分布；

8. 电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔；

9. 其它元器件的布置：

所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直；

10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil(或0.2mm)；

11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。重要信号线不准从插座脚间穿过；

12、贴片单边对齐，字符方向一致，封装方向一致；

13、有极性的器件在以同一板上的极性标示方向尽量保持一致。

二、元件布线规则

1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线；

2、电源线尽可能的宽，不应低于18mil；信号线宽不应低于12mil；cpu入出线不应低于10mil（或8mil）；线间距不低于10mil；

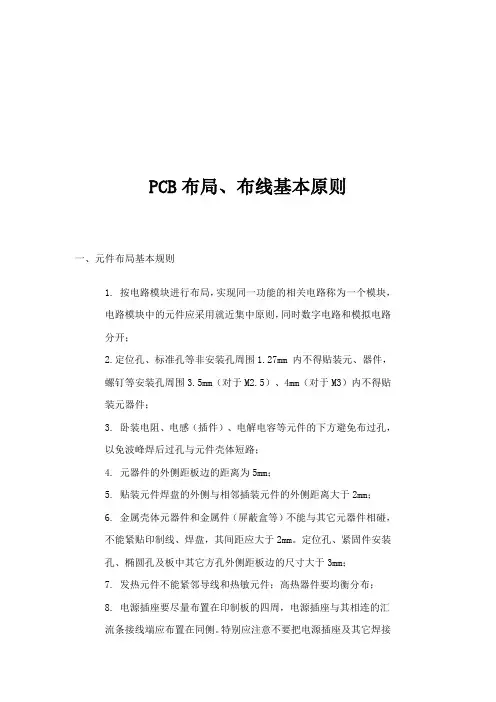

PCB布局、布线基本原则

一、元件布局基本规则元件布局基本规则元件布局基本规则

1. 按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近

集中原则，同时数字电路和模拟电路分开；

2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件，螺钉等安装孔周围3.5mm（对于

M2.5）、4mm（对于M3）内不得贴装元器件；

3. 卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体

短路；

4. 元器件的外侧距板边的距离为5mm；

5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；

6. 金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间

距应大于2mm。定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm；

7. 发热元件不能紧邻导线和热敏元件；高热器件要均衡分布；

8. 电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。特别

应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及

电源线缆设计和扎线。电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔；

9. 其它元器件的布置：

所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出

现两个方向时，两个方向互相垂直；

10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil(或0.2mm)；

11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。重要信号线不准从插座脚间穿过；

12、贴片单边对齐，字符方向一致，封装方向一致；

13、有极性的器件在以同一板上的极性标示方向尽量保持一致。

二、元件布线规则元件布线规则

1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线；

2、电源线尽可能的宽，不应低于18mil；信号线宽不应低于12mil；cpu入出线不应低于10mil 电子发烧友 电子技术论坛（或8mil）；线间距不低于10mil；

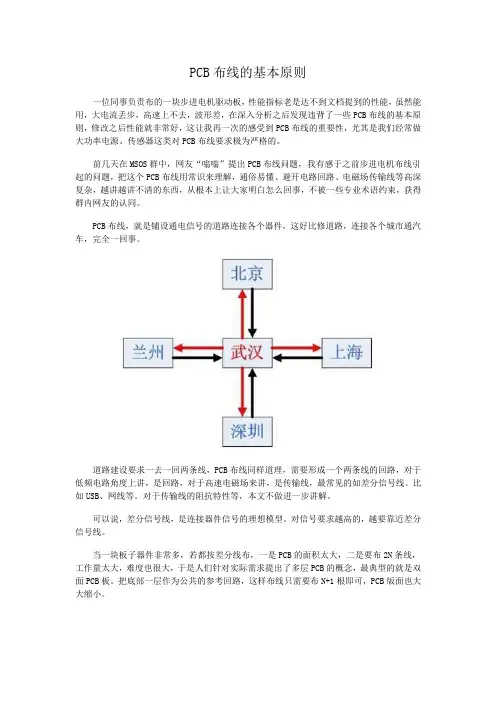

PCB布线的基本原则

一位同事负责布的一块步进电机驱动板，性能指标老是达不到文档提到的性能，虽然能

用，大电流丢步，高速上不去，波形差，在深入分析之后发现违背了一些PCB布线的基本原

则，修改之后性能就非常好，这让我再一次的感受到PCB布线的重要性，尤其是我们经常做

大功率电源、传感器这类对PCB布线要求极为严格的。

前几天在MSOS群中，网友“嗡嗡”提出PCB布线问题，我有感于之前步进电机布线引

起的问题，把这个PCB布线用常识来理解，通俗易懂、避开电路回路、电磁场传输线等高深

复杂，越讲越讲不清的东西，从根本上让大家明白怎么回事，不被一些专业术语约束，获得

群内网友的认同。

PCB布线，就是铺设通电信号的道路连接各个器件，这好比修道路，连接各个城市通汽

车，完全一回事。

道路建设要求一去一回两条线，PCB布线同样道理，需要形成一个两条线的回路，对于

低频电路角度上讲，是回路，对于高速电磁场来讲，是传输线，最常见的如差分信号线。比

如USB、网线等。对于传输线的阻抗特性等，本文不做进一步讲解。

可以说，差分信号线，是连接器件信号的理想模型。对信号要求越高的，越要靠近差分

信号线。

当一块板子器件非常多，若都按差分线布，一是PCB的面积太大，二是要布2N条线，

工作量太大，难度也很大，于是人们针对实际需求提出了多层PCB的概念，最典型的就是双

面PCB板。把底部一层作为公共的参考回路，这样布线只需要布N+1根即可，PCB版面也大

大缩小。

公共参考回路，也就是大家常说的参考地，针对大部分嵌入式行业来说，信号因为数字

化后对信号质量要求不是很高，这样采用整层的参考地，可以缩小板面，又提高效率，大大

节约了时间，深受大家喜欢。实际上缩小板面就是缩短信号线长度，也可以部分抵消因为参

考地引起的信号质量下降问题，所以在实际中，这种引入参考地的PCB布线效果，基本接近

差分线理想模型。到了今天，我们都习惯于这种方式，似乎PCB布线，就是要有一层参考地，
