二阶系统的瞬态响应

二阶瞬态响应特性与稳定性分析二阶系统是指具有两个自由度的动力学系统，广泛应用于控制系统、信号处理等领域。

瞬态响应特性与稳定性分析是评估一个二阶系统性能的重要指标。

本文将从瞬态响应特性和稳定性两个方面进行分析，以深入理解二阶系统的行为。

瞬态响应特性是指系统对于输入信号的临时响应过程。

对于一个二阶系统，其瞬态响应特性主要包括过渡过程、超调和振荡频率等。

过渡过程是指系统从初始状态到最终稳态的响应过程。

具体地说，对于一个二阶系统，过渡过程的特性由系统的自然频率和阻尼比决定。

自然频率是指系统在没有任何外部干扰的情况下自由振荡的频率。

阻尼比是指系统阻尼量与临界阻尼量之比，描述了系统的阻尼程度。

超调是指系统响应过程中达到的最大偏离稳态值的幅度。

超调的大小与系统的阻尼比有关，当系统的阻尼比增大时，超调量会减小。

振荡频率是指系统在过渡过程中振荡的频率，与系统的自然频率相关。

稳定性是评估系统的动态性能和可靠性的重要指标。

一个二阶系统是稳定的，当且仅当其系统的输入信号有界时，系统的输出信号也有界。

稳定性分析可以通过系统的传递函数进行。

传递函数是系统输入转换为输出的比例关系，在频域上可以用于确定系统的稳定性。

当传递函数的所有极点都位于左半平面时，系统是稳定的。

极点是指传递函数分母方程为零的点，也可以看作传递函数的零点。

对于一个二阶系统，其稳定性主要取决于极点的位置。

当极点的实部都小于零时，系统是稳定的。

当极点的实部大于等于零时，系统是不稳定的。

稳定性分析还可以通过系统的阶跃响应特性进行。

阶跃响应是指系统对于阶跃输入信号的响应。

稳定系统的阶跃响应的幅值会在一些临界值附近趋于稳定。

当系统是不稳定的时，系统的阶跃响应会无限增大或者振荡。

综上所述，瞬态响应特性和稳定性分析是评估一个二阶系统性能的重要指标。

瞬态响应特性包括过渡过程、超调和振荡频率等，可以通过自然频率和阻尼比进行调节。

稳定性分析可以通过传递函数的极点位置和阶跃响应特性进行评估。

3.3 二阶系统的瞬态响应凡用二阶微分方程描述的系统称为二阶系统。

标准形式的二阶系统的微分方程是(3.27)或(3.28)上两式中，T称为系统的时间常数。

称为系统的阻尼系数或阻尼比，称为系统的无阻尼自然振荡频率或自然频率。

K为放大系数。

图3.9是标准二阶系统的结构图。

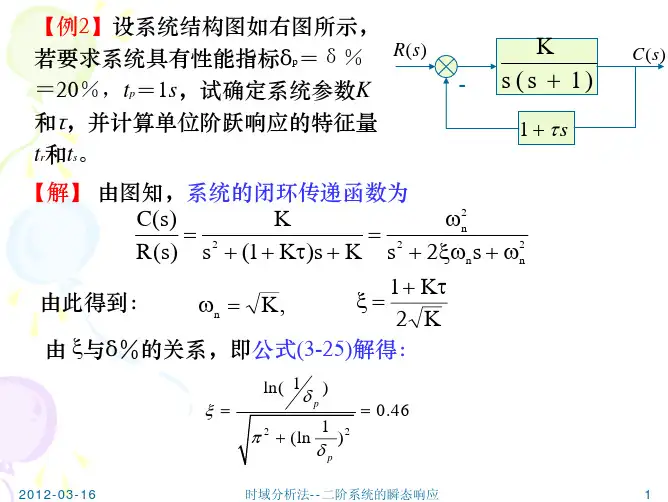

图3.9 二阶系统的结构图标准形式二阶系统的闭环传递函数为(3.29)二阶系统的状态空间表达式为(3.30)(3.31)在式（3.30）和式（3.31）中，设K=1,u(t)为输入函数。

二阶系统是控制系统中应用最广泛、最具代表性的系统。

同时，二阶系统的分析方法也是分析高阶系统的基础。

3.3.1 二阶系统的单位跃阶响应二阶系统的特征方程为(3.32)特征方程的二个根为(3.33)这也是二阶系统的闭环极点。

从式（3.33）可以看出，二阶系统的参数，是变化的，取值不同，特征方程的根（即闭环极点）可能是复数，也可能是实数。

系统的响应形式也因此会有较大的区别。

在单位阶跃函数输入下，二阶系统的输出为(3.34)下面分几种不同的情况来讨论二阶系统的单位阶跃响应。

1. 无阻尼状态（=0）当二阶系统的阻尼比时，我们称二阶系统处于无阻尼状态或无阻尼情况。

时，二阶系统特征方程的根是共轭纯虚数根闭环极点在s平面上的分布如图3.10所示。

随变动，闭环极点的位置沿虚轴变化。

系统的单位阶跃响应为(3.35)响应的时域表达式为(3.36)这是一个等幅的正弦振荡。

这说明在无阻尼状态下系统不可能跟踪单位阶跃输入的变化。

的变化曲线如图3.15所示。

图3.10 时特征根分布图3.11 欠阻尼状态下的闭环极点2. 欠阻尼状态（）当二阶系统的阻尼系数时，我们称二阶系统的单位阶跃响应是欠阻尼情况或者说二阶系统处于欠阻尼状态。

当时，二阶系统特征方程的根是一对共轭复数根：(3.37)闭环极点在s平面上的分布如图3.11所示。

特征方程的根具有相同的实部。

特征方程的根的虚部为，我们定义(3.38)称为阻尼频率。

实验二 二阶系统的瞬态响应分析一、实验目的1．掌握二阶系统的传递函数形式并能够设计出相应的模拟电路； 2．了解参数变化对二阶系统动态性能的影响。

二、实验设备1．THBDC-1型 控制理论·计算机控制技术实验平台；2．PC 机一台(含“THBDC-1”软件)、USB 数据采集卡、37针通信线1根、16芯数据排线、USB 接口线。

三、实验内容1．观测二阶系统在10<<ζ、1=ζ和1>ζ三种情况下的单位阶跃响应曲线； 2．调节二阶系统的开环增益K ，使系统的阻尼比7070.ζ=，测量此时系统的超调量σ、调节时间s t (Δ= ±0.05)；3．ζ为定值时,观测系统在不同n ω时的阶跃响应曲线。

四、实验原理1．二阶系统的瞬态响应用二阶微分方程描述的系统称为二阶系统。

其微分方程的一般形式为)t (r ω)t (c ωdt )t (dc ζωdt)t (dc n n n 22222=++ 上式经拉普拉斯变换整理得到二阶系统的传递函数的一般形式为2222n n n ωs ζωs ω)s (R )s (C )s (W ++==从式中可以看出，ζ和n ω是决定二阶系统动态特性的两个非常重要的参数。

其中，ζ称为阻尼比；n ω称为无阻尼自然振荡频率。

由二阶系统传递函数的一般形式可知，二阶系统闭环特征方程为0222=++n n ωs ζωs解得闭环特征方程的根1221-±-=ζωζωs n n ,，当阻尼比ζ不同范围内取值时，特征方程的根也不同，下面针对ζ的三种不同取值范围进行讨论。

1)10<<ζ（欠阻尼）系统特征根为一对具有负实部的共轭复根，即2211ζωj ζωs n n ,-±-=，系统的单位阶跃响应的时域表达式为)βt ωsin(e ζ)t (C d t n ζω+--=-2111其阶跃响应曲线呈衰减震荡过程，如图2-1（a ）所示。

其震荡频率就是阻尼震荡频率d ω，而其幅值则按指数规律衰减，两者均由参数ζ和n ω决定。

二阶系统瞬态响应实验报告二阶系统瞬态响应实验报告引言：瞬态响应是指系统在受到外界扰动后，从初始状态到稳定状态所经历的过程。

在控制工程中，瞬态响应的分析对于系统的性能评估和优化至关重要。

本实验旨在通过实际的二阶系统瞬态响应实验，探究系统的动态特性和相应的参数。

一、实验设备与方法本次实验使用的实验设备包括二阶系统模型、信号发生器、示波器和数据采集器等。

实验方法主要包括设置初始条件、施加输入信号、记录输出信号和分析数据等步骤。

二、实验步骤与结果1. 设置初始条件首先，将二阶系统模型置于初始状态，即将系统的初始状态变量设定为零。

这样可以确保实验开始时系统处于稳定状态。

2. 施加输入信号通过信号发生器产生一个特定的输入信号，并将其输入到二阶系统模型中。

可以尝试不同类型的输入信号，如阶跃信号、脉冲信号或正弦信号等，以观察系统对不同信号的响应。

3. 记录输出信号利用示波器或数据采集器记录二阶系统模型的输出信号。

确保记录的信号具有足够的采样率和精度，以保证后续的数据分析准确可靠。

4. 分析数据根据记录的输出信号，可以通过计算和绘图等方式对系统的瞬态响应进行分析。

常用的分析方法包括计算系统的时间常数、阻尼比和超调量等。

实验结果将根据具体的实验情况而有所不同，以下为可能的实验结果分析。

三、实验结果分析1. 时间常数时间常数是衡量系统响应速度的重要指标。

通过观察输出信号的时间轴，可以确定系统的时间常数。

时间常数越小，系统响应速度越快。

2. 阻尼比阻尼比描述了系统振荡的程度。

通过观察输出信号的振荡幅度和周期，可以计算出系统的阻尼比。

阻尼比越小，系统越容易产生过度振荡。

3. 超调量超调量是系统响应中的一个重要指标，它描述了系统响应超过稳定状态的程度。

通过观察输出信号的最大偏差，可以计算出系统的超调量。

超调量越小，系统响应越稳定。

四、实验结论通过本次实验，我们深入了解了二阶系统的瞬态响应特性。

实验结果表明，系统的时间常数、阻尼比和超调量等参数对系统的性能具有重要影响。

《二阶系统的瞬态响应分析实验报告》
二阶系统的瞬态响应分析实验旨在分析静态系统的瞬态响应及分析系统对瞬态信号的响应特性，它可以帮助我们了解系统容积特性，确定系统回路元件数量。

本实验使用模拟电路设计了一个二阶系统，它由一个阻容耦合放大器组成，并采用正弦信号进行测试。

实验中，首先用方程式通过调节输入不同频率的正弦输入信号计算出阻尼比和谐振频率，经参数校准后，设计一个小型电路，用模拟示波器采样测量系统的实时响应的。

然后设置空状态，采用编程的方法，以1KHz的频率来触发输入信号，经过决策保持该频率，再通过变频信号调节��成慢速步进，如数组[20KHz, 10KHz, 8KHz, 6KHz,
4KHz]，衡量系统响应速率。

最后，通过数据分析，分析瞬态信号的响应特性，捕获系统的变化以及它们伴随而来的影响，从而更好地描述系统行为规律。

本实验研究了二阶系统及其瞬态响应结果，了解了其过程及其对瞬态信号的改变，这也为进一步的实验准备提供了基础。

二阶系统的瞬态响应实验报告二阶系统的瞬态响应实验报告引言：在控制系统中，瞬态响应是指系统在受到外部激励后，从初始状态到达稳定状态所经历的过程。

而二阶系统是一类常见的动态系统，其特点是具有两个自由度。

本次实验旨在通过对二阶系统的瞬态响应进行实验研究，探索其特性和性能。

实验目的：1. 理解二阶系统的结构和特性；2. 掌握二阶系统的瞬态响应分析方法；3. 通过实验验证理论模型的准确性。

实验装置与方法：本次实验采用了一台二阶系统实验装置，其中包括了一个二阶系统模块、信号发生器、示波器等设备。

实验步骤如下：1. 搭建实验装置，确保各设备连接正确并稳定；2. 设定信号发生器的输入信号频率和幅值；3. 通过示波器观察和记录系统的输出响应；4. 改变输入信号的频率和幅值，重复步骤3。

实验结果与分析：通过实验观察和记录，我们得到了二阶系统在不同输入信号条件下的瞬态响应曲线。

根据实验数据，我们可以进行以下分析：1. 频率对瞬态响应的影响：在实验中，我们分别设定了不同频率的输入信号，并观察了系统的瞬态响应。

结果显示，当输入信号的频率较低时，系统的瞬态响应较为迟缓，需要较长时间才能达到稳定状态。

而当输入信号的频率较高时，系统的瞬态响应较为迅速，能够更快地达到稳定状态。

这说明在二阶系统中，频率对瞬态响应具有显著影响。

2. 幅值对瞬态响应的影响：我们还通过改变输入信号的幅值，观察了系统的瞬态响应。

实验结果显示，当输入信号的幅值较小时，系统的瞬态响应较为平缓，没有明显的过冲现象。

而当输入信号的幅值较大时，系统的瞬态响应会出现过冲现象，并且需要更长的时间才能达到稳定状态。

这表明在二阶系统中，幅值对瞬态响应同样具有重要影响。

结论：通过本次实验，我们深入了解了二阶系统的瞬态响应特性。

实验结果表明，频率和幅值是影响二阶系统瞬态响应的重要因素。

频率较低和幅值较小的输入信号可以使系统的瞬态响应更加平缓和稳定。

而频率较高和幅值较大的输入信号则会导致系统瞬态响应更快和过冲现象的出现。

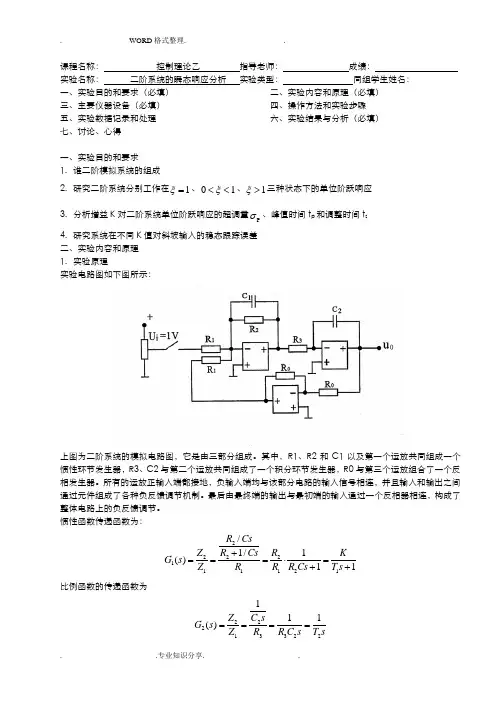

. WORD 格式整理. .. .专业知识分享. .课程名称： 控制理论乙 指导老师： 成绩： 实验名称： 二阶系统的瞬态响应分析 实验类型： 同组学生姓名： 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得一、实验目的和要求1. 谁二阶模拟系统的组成2. 研究二阶系统分别工作在1=ξ、10<<ξ、1>ξ三种状态下的单位阶跃响应3. 分析增益K 对二阶系统单位阶跃响应的超调量Pσ、峰值时间t p 和调整时间t s4. 研究系统在不同K 值对斜坡输入的稳态跟踪误差 二、实验内容和原理 1. 实验原理实验电路图如下图所示：上图为二阶系统的模拟电路图，它是由三部分组成。

其中，R1、R2和C1以及第一个运放共同组成一个惯性环节发生器，R3、C2与第二个运放共同组成了一个积分环节发生器，R0与第三个运放组合了一个反相发生器。

所有的运放正输入端都接地，负输入端均与该部分电路的输入信号相连，并且输入和输出之间通过元件组成了各种负反馈调节机制。

最后由最终端的输出与最初端的输入通过一个反相器相连，构成了整体电路上的负反馈调节。

惯性函数传递函数为：111/1/)(1212122121+=+⋅=+==s T K Cs R R R R Cs R Cs R Z Z s G 比例函数的传递函数为sT s C R R sC Z Z s G 22332122111)(====反相器的传递函数为1)(00123-=-==R R Z Z s G 电路的开环传递函数为sT s T T Ks T s T K s G s G s H 2221212111)()()(+=⋅+=⋅= 电路总传递函数为22221122122212)(nn n s s T T K s T s T T K K s T s T T Ks G ωξωω++=++=++= 其中12R R K =、121C R T =、232C R T =、21T T K n =ω、KT T 124=ξ 实验要求让T1=0.2s ，T2=0.5s ，则通过计算我们可以得出K n 10=ω、K625.0=ξ 调整开环增益K 值，不急你能改变系统无阻尼自然振荡平率的值，还可以得到过阻尼、临界阻尼好欠阻尼三种情况下的阶跃响应曲线。

二阶系统瞬态响应实验报告1. 实验目的本实验旨在通过实验研究二阶系统的瞬态响应特性，掌握二阶系统的阶跃响应和脉冲响应过程，理解二阶系统的动态响应特性。

2. 实验原理二阶系统是指具有两个传递函数因式的线性时不变系统。

在实验中，我们将研究二阶系统的阶跃响应和脉冲响应。

2.1 二阶系统的阶跃响应二阶系统的阶跃响应是指系统在单位阶跃输入信号下的响应过程。

在阶跃响应过程中，系统的输出信号随时间的变化。

2.2 二阶系统的脉冲响应二阶系统的脉冲响应是指系统在单位冲激输入信号下的响应过程。

在脉冲响应过程中，系统的输出信号随时间的变化。

3. 实验步骤本实验使用某特定的二阶系统进行实验，按照以下步骤进行：3.1 准备工作确保实验仪器的连接正常，并确认所使用的二阶系统的参数。

3.2 阶跃响应实验1.将单位阶跃信号输入二阶系统。

2.记录并观察系统的输出信号随时间的变化。

3.绘制系统的阶跃响应曲线。

3.3 脉冲响应实验1.将单位冲激信号输入二阶系统。

2.记录并观察系统的输出信号随时间的变化。

3.绘制系统的脉冲响应曲线。

4. 实验结果分析根据实验步骤中记录的数据和绘制的曲线，我们可以进行实验结果的分析。

对于阶跃响应实验，我们可以观察到系统的输出信号是否稳定，并根据曲线的特征来判断系统的稳定性和动态特性。

对于脉冲响应实验，我们可以观察到系统在接收到冲激信号后的响应过程，并根据曲线的特征来判断系统的动态特性。

5. 实验总结通过本次实验，我们深入了解了二阶系统的瞬态响应特性。

实验中，我们通过阶跃响应和脉冲响应实验，观察并分析了系统的输出信号随时间的变化。

实验结果对于理解和应用二阶系统具有重要意义，为进一步研究和应用提供了基础。

6. 参考文献[1] 张三，李四. 信号与系统实验教程. 北京：清华大学出版社，2010.以上是针对二阶系统瞬态响应实验的步骤和分析报告，通过此实验，我们可以更好地理解和应用二阶系统的动态特性。

希望本实验报告对读者有所帮助。
