一、初始设置1．工程图的config.pro设置（1）启动时加载公制单位。
template_designasm mmns_asm_design.asmtemplate_mfgcast mmns_mfg_cast.mfgtemplate_mfgcmm mmns_mfg_cmm.mfgtemplate_mfgmold mmns_mfg_mold_mfgtemplate_mfgemo mmns_mfg_emo.mfgtemplate_mfgnc mmns_mfg_nc.mfgtemplate_mold_layout mmns_mold_lay.asm（2）设置默认的尺寸公差显示模式为基本尺寸tol_mode nominallimits 为极限公差，所有的尺寸均会加上极限公差（3）启动时加载所有特征allow_anatomic_features yes2．配置工程图文件prodetail.dtl（符合国标的设置）（1）尺寸文字drawing_text_height 3.000000 尺寸文字高度text_thickness 0.000000 文字厚度text_width_factor 0.800000 文字宽度与高度的比值（2）视图参数broken_view_offset 5.000000 破断视图的偏移距离def_view_text_height 5.000000 设置视图注释的文字高度half_view_line symmetry_iso 设置半剖视图的线型为“symmetry_iso”标准projection_type first_angle 设置投影视角为第一视角view_scale_denominator 此项设置为正整数，如“1”时，与下面的“view_scale_format”参数配合使用，视图比例可以以比例形式显示。
view_scale_format 设置为“ration_colon”选项，将以比例形式显示视图比例，如1:2，系统默认为“decimal”选项，即以分数形式显示比例。
一、初始设置1．工程图的config.pro设置（1）启动时加载公制单位。
template_designasm mmns_asm_design.asmtemplate_mfgcast mmns_mfg_cast.mfgtemplate_mfgcmm mmns_mfg_cmm.mfgtemplate_mfgmold mmns_mfg_mold_mfgtemplate_mfgemo mmns_mfg_emo.mfgtemplate_mfgnc mmns_mfg_nc.mfgtemplate_mold_layout mmns_mold_lay.asm（2）设置默认的尺寸公差显示模式为基本尺寸tol_mode nominallimits 为极限公差，所有的尺寸均会加上极限公差（3）启动时加载所有特征allow_anatomic_features yes2．配置工程图文件prodetail.dtl（符合国标的设置）（1）尺寸文字drawing_text_height 3. 尺寸文字高度text_thickness 0. 文字厚度text_width_factor 0. 文字宽度与高度的比值（2）视图参数broken_view_offset 5. 破断视图的偏移距离def_view_text_height 5. 设置视图注释的文字高度half_view_line symmetry_iso 设置半剖视图的线型为“symmetry_iso”标准projection_type first_angle 设置投影视角为第一视角view_scale_denominator 此项设置为正整数，如“1”时，与下面的“view_scale_format”参数配合使用，视图比例可以以比例形式显示。
view_scale_format 设置为“ration_colon”选项，将以比例形式显示视图比例，如1:2，系统默认为“decimal”选项，即以分数形式显示比例。
Proe工程图绘图设置可使用以下各项的组合定制自己的绘图环境和绘图行为：•绘图设置文件选项•配置选项•模板•格式例如，可预先确定某些特性，如尺寸和注释文本高度、文本方向、几何公差标准、字体属性、绘制标准和箭头使用True Type 字体Pro/ENGINEER 可使用TrueType 字体。
Pro/ENGINEER 提供42 种TrueType 字体，用户还可购买附加的TrueType 字体，并放置到Pro/ENGINEER 的载入点目录中。
有关在载入目录区中如何查找字体文件的信息，请参阅《Pro/ENGINEER 安装与管理指南》。
注意：TrueType 字体重画时需要更多时间。
关于绘图设置文件选项配置文件选项控制零件和组件的设计环境，而绘图设置文件选项会向细节设计环境添加附加控制。
绘图设置文件选项确定诸如尺寸和注释文本高度、文本方向、几何公差标准、字体属性、绘制标准、箭头长度等特性。
为绘图设置文件选项提供了缺省值，但是您可定制并保存各种版本以在其它绘图中使用。
在配置选项drawing_setup_file 中所指定的文件为在Pro/ENGINEER 进程中创建的所有绘图建立缺省绘图设置选项。
若不设置该选项，系统就使用缺省绘图设置文件选项值。
可从<载入点/text> 目录中检索具有下列名称的示例绘图设置文件：•iso.dtl ISO（国际标准组织）•jis.dtl JIS（日本标准协会）•din.dtl DIN（德国标准协会）Pro/ENGINEER 用每一单独的绘图文件保存这些绘图设置文件选项设置。
系统将这些值保存在一个名为<filename>.dtl 的设置文件中。
该文件的位置由pro_dtl_setup_dir 配置文件选项确定。
您可指定到包含绘图设置文件目录的完整路径。
若不用该配置文件选项指定路径名，则系统进入缺省的设置目录。
注意：•如果绘图设置文件选项被设置为default，并且如果存在同名的配置文件选项，则绘图设置文件选项将引用配置设置。
PROE参数设置+技巧⼤全PROE---config.pro---常⽤参数+设置⽅法⽤PROE，就⼀定要灵活使⽤“config.pro”⽂件来设置属于⾃⼰的系统参数，界⾯，为后续的设计⼯作添油加速。
config.pro⽂件可以存放在以下两个地⽅：(1) Pro/E 安装⽬录下的text ⽬录；(2) Pro/E 的⼯作⽬录；以⿏标右键点选Pro/E 的快捷⽅式图标，－→“属性”－→“快捷⽅式”栏的“起始位置”即为⼯作⽬录。
当使⽤者进⼊Pro/E系统时，系统会先去读取text ⽬录下的config.pro 档案，然后再去读取Pro/E ⼯作⽬录下的config.pro 档案：这些档案内若有重复设定的参数选项，则系统会以最后读取的数据为主（亦即以⼯作⽬录下的config.pro 档案为主）。
因此系统管理者可以先将⼤环境需要所规画出来的config.pro 放于Pro/E 安装⽬录下的text ⽬录底下，⽽使⽤者再将⾃⼰规画的config.pro 放于Pro/E 的内定⼯作⽬录下。
另外于text ⽬录底下，系统管理者还可将config.pro 更名为config.sup，如此则可强制Pro/E 的使⽤者使⽤此项设定数据，后来读取的config.pro 若有重复之参数也⽆法改写。
启动 Pro/E 时，系统会⾃动加载环境设定档config.pro,若我们设定config.pro时⽤到某些较特殊的环境参数，例如：visible_message_line 1……则我们必须重新启动Pro/E，这些设定才会有效。
以下为常⽤的 config.pro 参数：◆清除旧版⽂件命令：purge 在系统窗⼝下输⼊◆如何设置图纸视⾓【第⼀，第三视⾓】设置⽅法：在⼯程图模式下，执⾏‘⽂件’---‘属性’----‘绘图选项’，在下列选项中选择projection_type，修改默认的‘third_angle’为‘first_angle’，然后确定。
作图前的常用设置：设置所有绘图参数的单位：drawing_units 选单位为mm后，proe二维图转CAD二维图时，比例不会变。
设置横截面和尺寸箭头：箭头样式：draw_arrow_style横截面(剖面)箭头：crossec_arrow_length 一般为2.5 设置箭头的长度crossec_arrow_width 一般为1 设置箭头的宽度尺寸箭头：draw_arrow_length 3.5（或者2.5）设置箭头（实心三角形）的长度draw_arrow_width 设置箭头（实心三角形）的宽度三维横截面和尺寸文字大小：drawing_text_height 一般高度为2.5标注尺寸与尺寸线平行text_orientation 设置为parallel控制尺寸文本与尺寸导引线间的距离：dim_text_gab设置尺寸界线在尺寸导引箭头上的延伸量。
witness_line_delta 一般设置为1设置尺寸线与标注尺寸的对象之间的间距。
witness_line_offset 一般设置为1当导引箭头在尺寸界线外时，设置尺寸导引线的长度。
dim_leader_length 一般设置为4 设置公差：1.如果公差值设置为零，确定是否显示零。
blank_zero_tolerance yes显示no不显示。
2.控制尺寸公差的显示，如果设置了此项，则不能访问Pro/E“环境”对话框，即不能修改公差显示形式。
tol_display 设置为no则不能改公差。
1、想变英制成公制，零件尺寸数值不变,draw>advanced>setup-draw setup>modlfy val中将drawing unites.MM。
三维网技术论坛$ ?' ]. `7 ~3 C/ k1 F2、dtl文件? 主要作用？是二维图的配置文件，像CONFIG文件。
在草绘环境下用和编辑CONFIG文件一样的菜单就可调出编辑。
PROE工程图的配置参数含义一：这些选项控制与其他选项无关的文本；--------drawing_text_height 用“drawing_units”的设置值，设置绘图中的所有文本的缺省高度；--------text_thickness 对再生后的新文本，以及粗细未修改的现有文本，设置缺省文本粗细，数值以绘图单位表示；--------text_width_factor 设置文本宽度和文本高度间的缺省比值，直到用“文本宽度”命令改变宽度，系统才不保留此值；二：这些选项控制视图和它们的注释；--------broken_view_offset 设置剖断视图两部分的偏距距离；--------create_area_unfold_segmented 使局部展开的横截面视图中的尺寸显示，类似于全部展开的横截面视图中的尺寸显示，如设置为“是”，则创建新视图时，视图分段显示。
此选项只影响新视图；--------def_view_text_height 设置横截面视图和投影详图视图中，用于视图注释及箭头中视图名称的文本高度；--------def_view_text_thickness 设置新创建的横截面视图和投影详图视图中，用于视图注释及箭头中的视图名称的文本缺省粗细；--------default_view_label_placement 设置视图标签的缺省位置和对齐方式；--------detail_circle_line_style 对绘图总指示详细视图的圆设置线形；--------detail_circle_note_text 确定在非ASME-94详细视图参照注释中显示的文本；--------detail_view_boundary_type 确定详细视图的父视图上的缺省边界类型；--------detail_view_circle 对围绕由详细视图详细表示的模型部分的圆，设置此圆的显示方式；-------detail_view_scale_factor 确定详细视图的及其父视图间的缺省比例因子，如果设置为2，则详细视图比例为其父视图的两倍；--------half_view_line 确定对称线的显示，如设置为“solid”,则有材料存在的地方将绘制实线，“symmetry_iso”遵循ISO标准128：1982 5.5。
PRO工程图配置参数含义PROE工程图的配置参数含义一：这些选项控制与其他选项无关的文本；--------drawing_text_height 用“drawing_units”的设置值，设置绘图中的所有文本的缺省高度；--------text_thickness 对再生后的新文本，以及粗细未修改的现有文本，设置缺省文本粗细，数值以绘图单位表示；--------text_width_factor 设置文本宽度和文本高度间的缺省比值，直到用“文本宽度”命令改变宽度，系统才不保留此值；二：这些选项控制视图和它们的注释；--------broken_view_offset 设置剖断视图两部分的偏距距离；--------create_area_unfold_segmented 使局部展开的横截面视图中的尺寸显示，类似于全部展开的横截面视图中的尺寸显示，如设置为“是”，则创建新视图时，视图分段显示。
此选项只影响新视图；--------def_view_text_height 设置横截面视图和投影详图视图中，用于视图注释及箭头中视图名称的文本高度；--------def_view_text_thickness 设置新创建的横截面视图和投影详图视图中，用于视图注释及箭头中的视图名称的文本缺省粗细；--------default_view_label_placement 设置视图标签的缺省位置和对齐方式；--------detail_circle_line_style 对绘图总指示详细视图的圆设置线形；--------detail_circle_note_text 确定在非ASME-94详细视图参照注释中显示的文本；--------detail_view_boundary_type 确定详细视图的父视图上的缺省边界类型；--------detail_view_circle 对围绕由详细视图详细表示的模型部分的圆，设置此圆的显示方式；-------detail_view_scale_factor 确定详细视图的及其父视图间的缺省比例因子，如果设置为2，则详细视图比例为其父视图的两倍；--------half_view_line 确定对称线的显示，如设置为“solid”,则有材料存在的地方将绘制实线，“symmetry_iso”遵循ISO标准128：1982 5.5。
第10章创建参数化模型本章将介绍Pro/E Wildfire中文版中参数化模型的概念，以及如何在Pro/E Wildfire 中设置用户参数，如何使用关系式实现用户参数和模型尺寸参数之间的关联等内容。
10.1 参数参数是参数化建模的重要元素之一，它可以提供对于设计对象的附加信息，用以表明模型的属性。
参数和关系式一起使用可用于创建参数化模型。
参数化模型的创建可以使设计者方便地通过改变模型中参数的值来改变模型的形状和尺寸大小，从而方便地实现设计意图的变更。
10.1.1 参数概述Pro/E最典型的特点是参数化。
参数化不仅体现在使用尺寸作为参数控制模型，还体现在可以在尺寸间建立数学关系式，使它们保持相对的大小、位置或约束条件。
参数是Pro/E系统中用于控制模型形态而建立的一系列通过关系相互联系在一起的符号。
Pro/E系统中主要包含以下几类参数：1. 局部参数当前模型中创建的参数。
可在模型中编辑局部参数。
例如，在Pro/E系统中定义的尺寸参数。
2. 外部参数在当前模型外面创建的并用于控制模型某些方面的参数。
不能在模型中修改外部参数。
例如，可在“布局”模式下添加参数以定义某个零件的尺寸。
打开该零件时，这些零件尺寸受“布局”模式控制且在零件中是只读的。
同样，可在PDM系统内创建参数并将其应用到零件中。
3. 用户定义参数可连接几何的其它信息。
可将用户定义的参数添加到组件、零件、特征或图元。
例如，可为组件中的每个零件创建“COST”参数。
然后，可将“COST”参数包括在“材料清单”中以计算组件的总成本。
●系统参数：由系统定义的参数，例如，“质量属性”参数。
这些参数通常是只读的。
可在关系中使用它们，但不能控制它们的值。
●注释元素参数：为“注释元素”定义的参数。
在创建零件模型的过程中，系统为模型中的每一个尺寸定义一个赋值的尺寸符号。
用户可以通过关系式使自己定义的用户参数和这个局部参数关联起来，从而达到控制该局部参数的目的。
工程图配置杂项选项：drawing_units inch改成mm 修改国标单位mm这些选项控制与其他选项无关的文本：drawing_text_height 值：3.5 修改文本高度text_width_factor 值0.6 修改文本宽度这些选项控制视图和它们的注释：projection_type 改成：first_angle 修改成第一视角这些选项控制方向指引：draw_arrow_length 值3.5 设置导引线箭头的长度draw_arrow_style filled（填充）标注箭头样式（实心）draw_arrow_width 值：1 标注箭头宽度这些选项控制尺寸公差tol_display 值yes 控制尺寸公差tol_text_height_factor 值：0.6 公差文字高度tol_text_width_factor 值0.6 公差文字宽度公差值的修改默认无方式：工具——选项——tol_mode 值：nominal 保存命名为：config.pro报表符号分为下面几大类：asm -----有关装配信息dgm------fam------有关族表的信息harn-----有关电缆的参数信息lay----有关layout的信息mbr-----有关单个元件的信息mdl-----有关单个模型的信息mfg----有关mfg的信息prsrpt---有关重复区域的信息weldasm---有关焊接装配的信息常用的有：asm-mbr-name 装配中的成员名称asm-mbr-type 装配中的成员类型（Assembly或Part）asm-mbr-（user defined）装配中的成员的用户自定义参数rpt-index 报表的索引号rpt-qty 报表中的成员数量rpt-level 报表中的成员所处的装配等级rpt-rel-（user defined）报表关系中的用户自定义参数fam-inst-name 族表的实例名fam-inst-param-name族表实例的参数名fam-inst-param-value 族表实例的参数值。

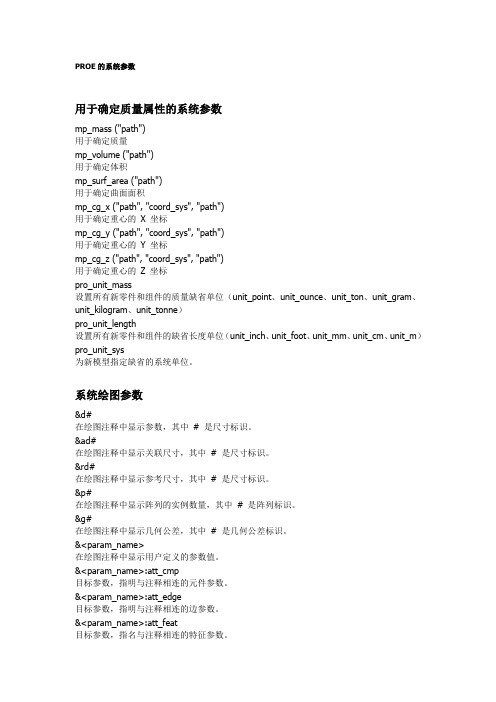

PROE的系统参数用于确定质量属性的系统参数mp_mass ("path")用于确定质量mp_volume ("path")用于确定体积mp_surf_area ("path")用于确定曲面面积mp_cg_x ("path", "coord_sys", "path")用于确定重心的X 坐标mp_cg_y ("path", "coord_sys", "path")用于确定重心的Y 坐标mp_cg_z ("path", "coord_sys", "path")用于确定重心的Z 坐标pro_unit_mass设置所有新零件和组件的质量缺省单位（unit_point、unit_ounce、unit_ton、unit_gram、unit_kilogram、unit_tonne）pro_unit_length设置所有新零件和组件的缺省长度单位（unit_inch、unit_foot、unit_mm、unit_cm、unit_m）pro_unit_sys为新模型指定缺省的系统单位。

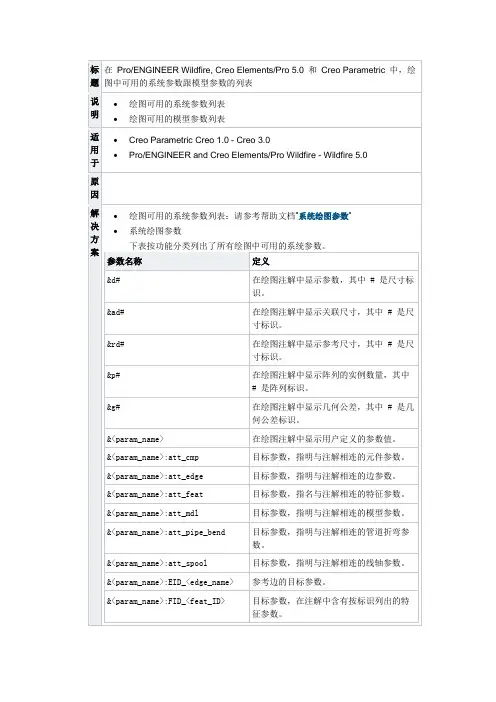

系统绘图参数&d#在绘图注释中显示参数，其中# 是尺寸标识。
&ad#在绘图注释中显示关联尺寸，其中# 是尺寸标识。
&rd#在绘图注释中显示参考尺寸，其中# 是尺寸标识。
&p#在绘图注释中显示阵列的实例数量，其中# 是阵列标识。
&g#在绘图注释中显示几何公差，其中# 是几何公差标识。
&<param_name>在绘图注释中显示用户定义的参数值。
&<param_name>:att_cmp目标参数，指明与注释相连的元件参数。
&<param_name>:att_edge目标参数，指明与注释相连的边参数。
欢迎加入Proe软件技术交流群:469888657常用绘图选项说明。
drawing_units mm（前面为选项，空格后为值，下同）此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。
drawing_text_height 3.5设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。
text_width_factor 0.7设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为0.7。
但此项设置对于windows系统自带的仿宋体无效。
broken_view_offset 3设置破断视图两破断线之间的距离detail_circle_line_style phantomfont设置详细视图（局部放大图）的边界线的线型，影响打印的粗细projection_type first_angle设置视图的投影方向为第一角法（国标要求用第一角法，日本等国用第三角法）view_scale_denominator 3600view_scale_format ratio_colon上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。
detail_view_scale_factor 2设置详细视图（局部放大图）相对于父视图放大的倍数，此数值在视图创建之后可以双击视图进行修改。
def_xhatch_break_around_text yes设置当文本出现在剖面线当中时，是否文本与剖面线分开（自动断开剖面线让出位置）def_xhatch_break_margin_size 1设置当文本出现在剖面线当中时，文本与剖面线的隔开距离。
hlr_for_threads yesthread_standard std_iso_imp_assy以上两项设置螺纹表示方法按国标形式表示，正面以3/4圆方式表示angdim_text_orientation horizontal设置标注角度尺寸时，角度的放置方式为水平blank_zero_tolerance no设置公差值有一项为0时，是否去掉0。
Drawing Option （绘图选项）By 无维网黄光辉(IceFai 、冰大)下面的选项是控制其它子项没有设定的文本的z drawing_text_height设置绘图中缺省的文本高度，缺省是0.15625（inch ），注意这个数值的单位是由Drawing Option 中的drawing_units 指定的，缺省的是英寸，这点要注意。
后面有关高度或长度的单位都是同样的情况就不再说明了。
一般来说设成3mm 是比较合适的值z text_thickness设置文本的线条粗细，缺省为0，你也可以输入一个0到0.5的值z text_width_factor设置文本的宽度和高度的缺省比例以调整字体的宽瘦，系统会一直保持这个值直到用“TextWidth ”指令来改变这个值。
无维网I c e F a i原创P r oE 教程******************************************************************************* 下面的这些选项是用来控制视图和它们的注释z broken_view_offset设置破断视图的两部分之间的偏距距离。
缺省是1.00（inch ）z create_area_unfold_segmented使局部展开的剖视图中的尺寸与全部展开的剖视图中的尺寸显示相似。
该选项只对新视图起作用。
Pro/E 不支持分段的局部展开或全部展开的剖视图的详图视图。
但它也支持不分段的局部展开剖视图的详图视图。
•yes * - 在创建新视图时，对应于剖面草绘的直段，将视图显示为多个片段 - 一次显示一个片段。
•no - 创建新视图时，不以片段形式显示视图。
z def_view_text_height无维网I c e F a i原创P r oE 教程设置用作视图注释和在剖视图及投影详图视图中的箭头中的视图名称的文本高度。
缺省为0也就是drawing_text_height 选项的值。
2d_region_columns_fit_textno, yes确定在两尺寸重复区域中的每一栏是否自动确定大小，以适合每栏中最长的文本块。
若设置为“yes”，自动确定2-D重复区域的表栏大小，因此栏中最长的文本将拟合在栏内，并且不会和相邻栏重叠或在表中形成很大的间隙。
无文本的栏使用缺省栏宽（模板单元的宽度）。
包含自动确定2-D重复区域大小的表栏不能手工改变大小。
allow_3D_dimensionsno, yes确定尺寸是否在等轴视图中显示。
angdim_text_orientationhorizontal, parallel_outside, horizontal_outside, parallel_above, parallel_fully_outside控制角度尺寸在绘图中的放置。
若设置为“horizontal”，则水平显示角度尺寸文本，且文本位于导引之间（与绘图设置文件选项“text_orientation”的值为“horizontal”时等效）。
若设置为“parallel_outside”，无论导引线的方向如何，显示文本都平行于导引线，（与绘图设置文件选项“text_orientation”值设置为“parallel”等效）。
若设置为“horizontal_outside”，则在尺寸外水平显示文本。
若设置为“parallel_above”，平行于尺寸圆弧，在其上显示文本。
若设置为“parallel_fully_outside”，显示平行于导引线的角度尺寸文本（带一个正/负公差）。
有关详细信息及说明，请参阅6-38页的“如何显示尺寸文本符号”。
asme_dtm_on_dia_dim_gtolon_dim, on_gtol控制与一个直径尺寸相连的设置基准的放置。
如果设置为“on_dim”，则设置基准将依附于直径尺寸。
如果设置为“on_gtol”，则将根据ASME标准，把它放置在几何公差上。
一、Proe工程图参数定义模型设置：proe模板模型1、打开PROE模型模板目录D:\Program Files\PTC\Creo Elements\Pro5.0\templates→打开需要修改的模型文件如：mmns_part_solid.prt公制模板模型2、修改模型设置：文件→属性→材料类更改单位为：毫米千克秒更改质量属性密度为：0.0000785（金属）源更改为：几何和参数3、设置参数及关系式：在关系及参数中写入以下内容：定义重量计算关系式4.1、设置参数图号=rel_model_name名称=PTC_COMMON_NAME材料=PTC_MATERIAL_NAME重量=MP_MASS("")4.2、设置关系式工具→关系添加关系式：质量=MP_MASS("")→点选参数：添加参数名称为：质量（与关系式名称对应）其他保持系统定义工程图设置：工程图定义标题栏参数\1、表图框设置②图号：&图号③名称：&名称④材料：&材料⑤重量：&重量 [.3]⑥比例：&scale⑦共页：&total_sheets⑧第页：¤t_sheet⑨单位名称：直接在标题栏单元格中输入。
日期：&today_date(需要手工输入日期)，：&todays_date(自动提取电脑系统日期)2、工程图显示重量：1、 载入模型2、 于模型中文件→属性→质量属性→更改→生成报告3、 回工程图点编辑→再生模型→重量栏及显示重量企业应用中工程图明细表(BOM表)中要显示的参数是要添加到模板中的(如零件的名称，规格，重量等)，重量是系统自动计算的不需要设置值，而零件名称和规格是要在零件模型中手动维护，相对比较麻烦，有一种方法可以在组件中批量维护每个零件参数值，下面介绍以维护零件名称“DESCRIPTION”参数为例的操作步骤。
