综合管廊防水工程施工技术交底[全面]

防水施工技术交底
为了确保施工的顺利进行，提高施工质量和安全性，特对防水施工技术进行详细交底如下：
1、施工人员必须持有相关证书，具备一定的防水施工经验，严格按照施工图纸和规范进行操作。

2、在进行施工前，需对施工现场进行认真勘测，对施工材料和设备进行检查确认，确保施工所需的一切准备工作完备。

3、防水卷材施工时，首先要对基层的平整度和承重性进行检查，必须保证基层结实干净无杂质，并进行打磨处理，涂刷底漆。

4、根据具体情况选择适合的防水卷材，确保质量合格，符合国家标准，选择好胶水和焊接剂，并按照使用说明书正确搭配使用。

5、在进行施工过程中，严格按照防水卷材的铺贴规范进行操作，注意保持卷材的整齐平整，避免产生皱折和空鼓现象。

6、焊接接头时，需确保焊缝牢固，无漏焊现象，焊接温度和速度要适中，保证焊接质量达标。

7、在涂料防水施工中，必须选用优质的防水涂料，涂刷均匀，涂料层厚度要符合设计要求，保证防水涂料的完整性和耐久性。

8、在进行施工前，施工人员必须配备完善的防护设备，保护好自身安全，避免发生意外事故。

9、施工结束后，对施工质量进行检查验收，确保施工质量符合规范要求，对不合格部分及时整改。

以上为防水施工技术交底内容，希望施工人员严格按照要求进行操作，确保施工质量和安全。

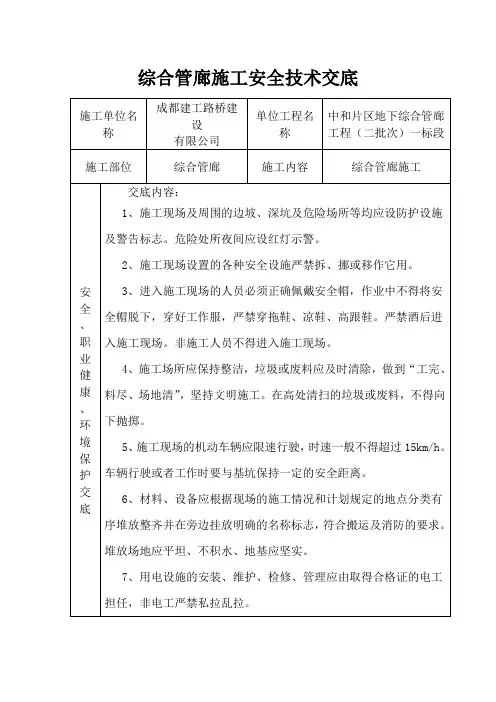

综合管廊施工安全技术交底8、向基坑运送工具及材料时，严禁抛投。

9、严禁靠近基坑边缘，防止发生坠落事故，在工作时人员机械要与基坑边缘保持必要的安全距离。

10、电气设备使用时，首先检查电气设备的完好性，做好防触电工作，严格按照电气设备操作规程操作，要有专人负责。

模板工程1、模板及支撑系统在安装过程中必须设置临固定设施，严防倾覆。

2、支模应按方案组织施工，模板没有固定及检验、验收前，不得进行下道工序。

3、墙模板在未装对拉螺拴前，板要向后倾斜一定角度并撑牢，以防倒塌。

安装过程要随时拆换支撑或增加支撑，以保持墙模处于稳定状态。

4、模板的安装顺序应根据实际的支模方案确定。

5、用钢管和扣件搭设双排立柱支撑模板时，扣件应拧紧，且应抽查扣件螺栓的扭力矩是否符合规定，不够时，可放两个扣件与原扣件挨近。

横杆步距设计规定严禁随意增大。

6、拆模时应按规定进行拆除，并设有专人指挥和切实的安全措施，并在下面标出工作区，严禁非作业人员进入作业区。

7、工作前应事先检查所使用的工具是否牢固，扳手等工具必须用绳链系挂在身上,工作时思想集中，防止钉子扎脚和从空中滑落。

8、拆除模板一般要采用长撬杠，严禁操作人员站在正拆除的模板上。

9、已拆除的模板、拉杆、支撑等应及时运走或妥善堆放，严防操作人员扶空、踏空而坠落。

10、脚手架或操作平台上不得集中码放钢筋，应随使用随运送，不得将工具、箍筋或短钢筋随意放在脚手架上。

钢筋工程一、钢筋绑扎1、绑扎底板钢筋，应按设计规定安放马凳铁；2、在高处（2米以上含2米）绑扎墙体钢筋时，不得站在钢筋骨架上或攀登骨架上下，必须搭设脚手架。

脚手架应搭设牢固，作业面脚手板要满铺、绑牢，不得有探头板、非跳板，临边应搭设防护栏杆和支挂安全网；3、脚手架不得集中码放钢筋，应随使用随运送，不得将工具、箍筋或短钢筋随意放在脚手架上；4、严禁从高处向下方抛扔或从低处向高处投掷物料；5、绑扎钢筋的绑丝头，应弯回至骨架内侧，暂停绑扎时，应检查所绑扎的钢筋或骨架，确认连接牢固后方可离开现场；6、要保持作业面道路通畅，作业环境整洁；7、作业中出现不安全险情时，必须立即停止作业，撤离危险区域，报告领导解决，严禁冒险作业。

工程名称
分部工程名称管道主体工程分项工程名称防水工程施工单位交底日期
交底内容：
内墙做法见下图：
二、施工工艺
1、高聚物改性沥青防水卷材施工工艺及方法
工程名称
分部工程名称管道主体工程分项工程名称防水工程
施工单位交底日期
交底内容：
长度不得小于1000mm，两侧500mm。

铺贴时将卷材自然松铺且无皱折即可，不拉紧，以免影响附加层的质量。

见下图：
阴阳角附加层两侧不小于250mm。

1.4弹控制线
根据防水卷材的规格尺寸及搭接部位要求，用明显的色粉线盒弹出防水卷材铺贴控制线。

1.5防水卷材铺贴
工程名称
分部工程名称管道主体工程分项工程名称防水工程施工单位交底日期
交底内容：
工程名称
分部工程名称管道主体工程分项工程名称防水工程
施工单位交底日期
交底内容：
（3）穿墙预埋套管
构筑物中须穿墙的电力管、通信管设置止水环，管内间隙采用麻油嵌实，石棉水泥封口；所有套管外侧设一圈遇水膨胀橡胶圈。

构筑物中预留的防水套管或钢管，土建施工后不能立即敷设管线的，须采取临时封堵措施，及采用楔形木块外包软布塞入管口封死；
穿墙套管如下示意图；
穿墙管
止水环
外墙防水结构
刷粘结胶一道
嵌缝膏周圈摸=50圆弧角
卷材附加层
防水卷材
2
200。

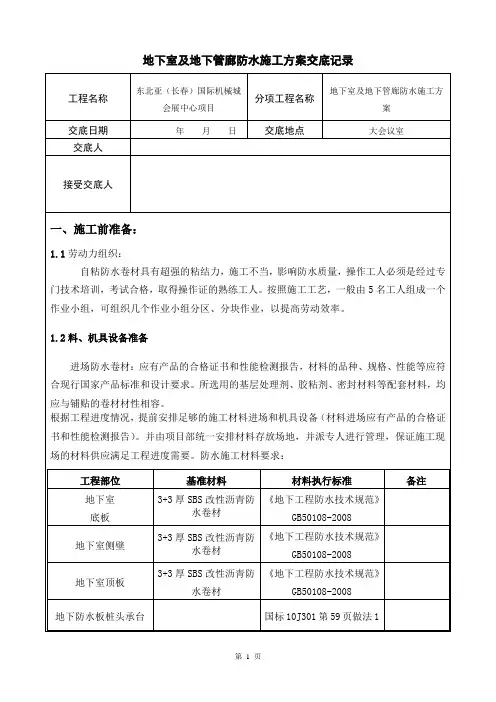

地下室及地下管廊防水施工方案交底记录水沟等拐角处）涂刷基层处理剂，宽度为阴阳角或拐角两侧分别涂刷处理剂。

用长把排刷把基层处理剂涂刷在干净干燥的基层表面上，复杂部位用油漆刷涂刷，要求不露白，涂刷均匀。

干燥4h以上至不粘脚后方可进行下道工序。

在立面墙与平面交接处做附加层处理。

附加层总宽度为500mm，拐角两侧各250mm。

阴阳角处须用砂浆做成50mm的圆角，增设防水附加层一道，附加层中设有玻纤布一道。

管口与基面交接处，抹好找平层后，预留凹槽，嵌填密封材料，再给管道四周除锈、打光，管口部位的四周500mm范围内设防水附加层，增设玻纤布一道，确保全面达到防水效果。

详见如下附图）。

2.5、桩头防水a 桩头整修结束，在作防水涂料前，应进行认真清理。

指派专人将桩头上的砂浆、泥土等杂物清理干净。

b 在桩头上涂刷两遍水泥基结晶型防水涂料，其用量不小于1.5㎏/㎡。

注意将桩头上的砂眼、微细空隙用防水涂料涂实。

桩头顶面和侧面的裸漏出涂刷的水泥基渗透结晶型防水涂料应延伸到结构底板垫层150mm处，桩头四周300mm范围内应抹20mm厚1：2聚合物水泥防水砂浆过渡层。

c 桩管根桩头每遍防水涂料涂刷结束后，都要经过班组的自检和工长组织的互检；达到合格要求后，再经过项目部质检人员的专业检查。

在项目部检查合格的基础上，再由监理人员检验。

施工达到合格要求后，方可进行下一道工序的施工。

桩头侧边抹约20mm厚1：2.5水泥砂浆（内掺水泥重5%的防水粉）保护层。

d 桩头钢筋根部用密封膏密封。

密封膏粘结在施工缝表面，并做到连续、均匀、饱满，无气泡和孔洞，挤出宽度及厚度应符合设计要求；密封膏挤出成形后，固化期内应采取临时保护措施；密封膏凝固前不得浇筑混凝土。

施工做法图：2.6、a.底板防水铺设由于地下室防水面积较大，所以采用大面积防水做法。

大面积粘贴自粘卷材主要有拉铺法和滚铺法两种，在实际施工中，施工人员可根据现场环境、温度、日照等条件，自行确定粘贴方式，但基本的排气、压实、防皱要求仍然相同。

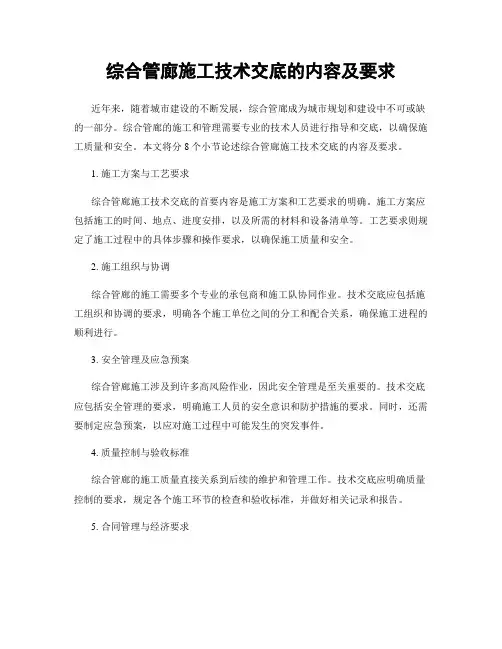

综合管廊施工技术交底的内容及要求近年来，随着城市建设的不断发展，综合管廊成为城市规划和建设中不可或缺的一部分。

综合管廊的施工和管理需要专业的技术人员进行指导和交底，以确保施工质量和安全。

本文将分8个小节论述综合管廊施工技术交底的内容及要求。

1. 施工方案与工艺要求综合管廊施工技术交底的首要内容是施工方案和工艺要求的明确。

施工方案应包括施工的时间、地点、进度安排，以及所需的材料和设备清单等。

工艺要求则规定了施工过程中的具体步骤和操作要求，以确保施工质量和安全。

2. 施工组织与协调综合管廊的施工需要多个专业的承包商和施工队协同作业。

技术交底应包括施工组织和协调的要求，明确各个施工单位之间的分工和配合关系，确保施工进程的顺利进行。

3. 安全管理及应急预案综合管廊施工涉及到许多高风险作业，因此安全管理是至关重要的。

技术交底应包括安全管理的要求，明确施工人员的安全意识和防护措施的要求。

同时，还需要制定应急预案，以应对施工过程中可能发生的突发事件。

4. 质量控制与验收标准综合管廊的施工质量直接关系到后续的维护和管理工作。

技术交底应明确质量控制的要求，规定各个施工环节的检查和验收标准，并做好相关记录和报告。

5. 合同管理与经济要求施工涉及到合同的签订和履行，技术交底应包括合同管理和经济要求的内容。

明确合同的支付方式、发票管理、变更管理等，以确保施工的各项经济指标符合合同和规定要求。

6. 文明施工与环境保护现代社会对文明施工和环境保护提出了更高的要求。

技术交底应包括文明施工的要求，规定现场秩序和环境卫生的管理措施，以确保施工过程对周边环境的影响最小化。

7. 施工资料管理与归档综合管廊的施工需要大量的图纸和文件进行指导和控制。

技术交底应包括施工资料管理和归档的要求，明确施工图纸的审查和使用流程，以及施工文件的保存和归档要求。

8. 员工培训与技能考核综合管廊施工技术交底不仅仅是对管理人员的交底，也包括对施工人员的培训和技能考核。

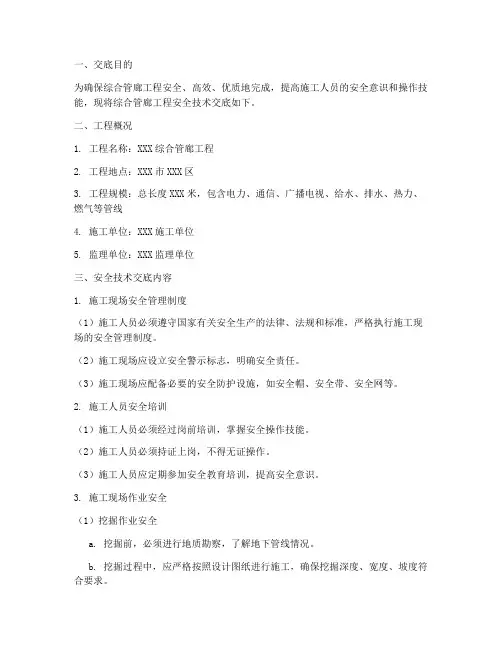

一、交底目的为确保综合管廊工程安全、高效、优质地完成，提高施工人员的安全意识和操作技能，现将综合管廊工程安全技术交底如下。

二、工程概况1. 工程名称：XXX综合管廊工程2. 工程地点：XXX市XXX区3. 工程规模：总长度XXX米，包含电力、通信、广播电视、给水、排水、热力、燃气等管线4. 施工单位：XXX施工单位5. 监理单位：XXX监理单位三、安全技术交底内容1. 施工现场安全管理制度（1）施工人员必须遵守国家有关安全生产的法律、法规和标准，严格执行施工现场的安全管理制度。

（2）施工现场应设立安全警示标志，明确安全责任。

（3）施工现场应配备必要的安全防护设施，如安全帽、安全带、安全网等。

2. 施工人员安全培训（1）施工人员必须经过岗前培训，掌握安全操作技能。

（2）施工人员必须持证上岗，不得无证操作。

（3）施工人员应定期参加安全教育培训，提高安全意识。

3. 施工现场作业安全（1）挖掘作业安全a. 挖掘前，必须进行地质勘察，了解地下管线情况。

b. 挖掘过程中，应严格按照设计图纸进行施工，确保挖掘深度、宽度、坡度符合要求。

c. 挖掘过程中，必须设立警示标志，防止意外伤害。

（2）吊装作业安全a. 吊装前，必须检查吊车及吊具，确保安全可靠。

b. 吊装过程中，必须保持吊车及吊具平衡，严禁超载。

c. 吊装作业区域应设立警示标志，防止行人误入。

（3）模板工程安全a. 模板安装前，必须检查模板质量，确保符合设计要求。

b. 模板支撑体系应稳定可靠，防止模板倾覆。

c. 模板拆除过程中，必须按照拆除顺序进行，防止安全事故发生。

（4）防水作业安全a. 防水材料必须符合国家标准，确保防水效果。

b. 防水作业区域应保持干燥，防止材料受潮。

c. 防水作业人员必须佩戴防护用品，防止中毒、灼伤。

4. 火灾预防与应急处理（1）施工现场应配备足够的消防设施，如灭火器、消防栓等。

（2）施工人员应掌握消防器材的使用方法，定期进行消防演练。

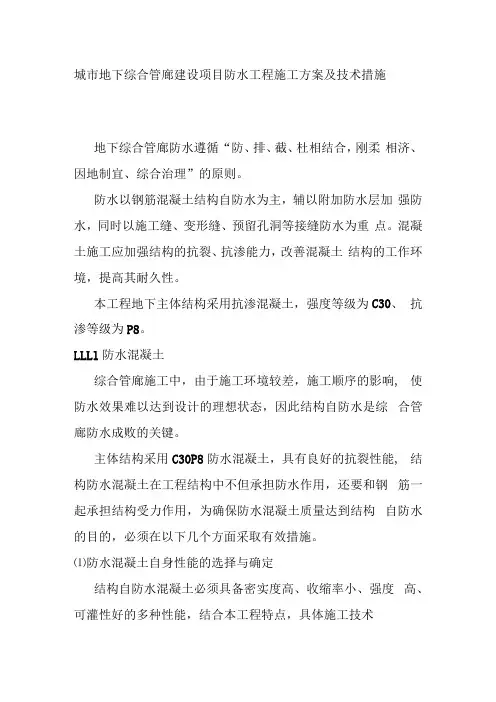

城市地下综合管廊建设项目防水工程施工方案及技术措施地下综合管廊防水遵循“防、排、截、杜相结合，刚柔相济、因地制宜、综合治理”的原则。

防水以钢筋混凝土结构自防水为主，辅以附加防水层加强防水，同时以施工缝、变形缝、预留孔洞等接缝防水为重点。

混凝土施工应加强结构的抗裂、抗渗能力，改善混凝土结构的工作环境，提高其耐久性。

本工程地下主体结构采用抗渗混凝土，强度等级为C30、抗渗等级为P8。

LLLl防水混凝土综合管廊施工中，由于施工环境较差，施工顺序的影响, 使防水效果难以达到设计的理想状态，因此结构自防水是综合管廊防水成败的关键。

主体结构采用C30P8防水混凝土，具有良好的抗裂性能, 结构防水混凝土在工程结构中不但承担防水作用，还要和钢筋一起承担结构受力作用，为确保防水混凝土质量达到结构自防水的目的，必须在以下几个方面采取有效措施。

⑴防水混凝土自身性能的选择与确定结构自防水混凝土必须具备密实度高、收缩率小、强度高、可灌性好的多种性能，结合本工程特点，具体施工技术要求如下:A.水泥使用品质较稳定的转窑42.5R号普通硅酸盐水泥, 含碱量（Na2O）不超过0.6%,性能指标必须符合《通用硅酸盐水泥》（GB175∙2007∕XGl∙2009）标准的规定。

B.石子采用质地坚硬、附着物少的优质石子，粒径级配0.5~2.5,石子最大粒径不宜大于40mm,含泥量不大于1%, 泥块含量不大于0.5%,所含泥土不呈块状或包裹石子表面, 吸水率不应大于1.5%,不使用砂岩骨料。

C.砂子采用符合现行《普通混凝土用砂、石质量及检验方法标准》（JGJ52∙2006）的河砂（中砂），含泥量不大于3%, 泥块含量不大于1%。

D.水拌制混凝土使用的水，采用不含有害物质的洁净水。

PH 值小于4的酸性水和PH值大于9的碱性水、硫酸盐含量（按SO42∙计）超过水重量1%的水，海水均不得使用。

E.粉煤灰采用一级品质，稳定性好的磨细粉煤灰代替部分水泥用量，以提高磅的易性,掺量不大于水泥用量的20%o ⑵防水混凝土配合比防水混凝土的配合比，应根据工程要求、选材要求、结构条件和施工方法，通过试验确定。

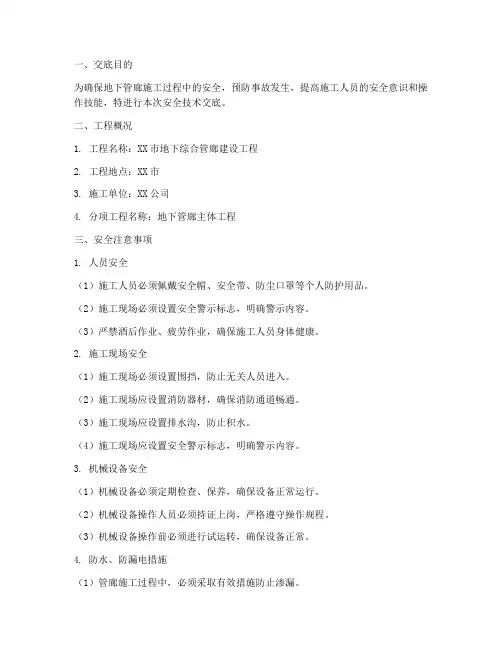

一、交底目的为确保地下管廊施工过程中的安全，预防事故发生，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。

二、工程概况1. 工程名称：XX市地下综合管廊建设工程2. 工程地点：XX市3. 施工单位：XX公司4. 分项工程名称：地下管廊主体工程三、安全注意事项1. 人员安全（1）施工人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。

（2）施工现场必须设置安全警示标志，明确警示内容。

（3）严禁酒后作业、疲劳作业，确保施工人员身体健康。

2. 施工现场安全（1）施工现场必须设置围挡，防止无关人员进入。

（2）施工现场应设置消防器材，确保消防通道畅通。

（3）施工现场应设置排水沟，防止积水。

（4）施工现场应设置安全警示标志，明确警示内容。

3. 机械设备安全（1）机械设备必须定期检查、保养，确保设备正常运行。

（2）机械设备操作人员必须持证上岗，严格遵守操作规程。

（3）机械设备操作前必须进行试运转，确保设备正常。

4. 防水、防漏电措施（1）管廊施工过程中，必须采取有效措施防止渗漏。

（2）施工现场应设置防漏电装置，确保施工人员安全。

（3）管廊施工完毕后，应进行防水、防漏电测试，确保符合要求。

5. 防坍塌、防坠落措施（1）管廊施工过程中，必须采取有效措施防止坍塌、坠落。

（2）施工现场应设置安全网、防护栏杆等安全设施。

（3）施工人员必须严格遵守操作规程，确保安全。

6. 环境保护（1）施工现场应设置环保设施，防止污染。

（2）施工过程中，应采取措施减少噪音、粉尘等污染。

四、应急措施1. 事故报告（1）发生事故后，立即停止施工，保护现场。

（2）及时上报事故情况，按照相关规定进行处理。

2. 应急救援（1）施工现场应设置急救箱，配备必要的急救药品。

（2）施工人员应掌握基本的急救技能。

（3）发生事故时，立即组织人员进行救援。

五、交底内容1. 施工人员必须熟悉本工程的安全技术交底内容。

2. 施工人员必须遵守施工现场的安全规定，确保施工安全。

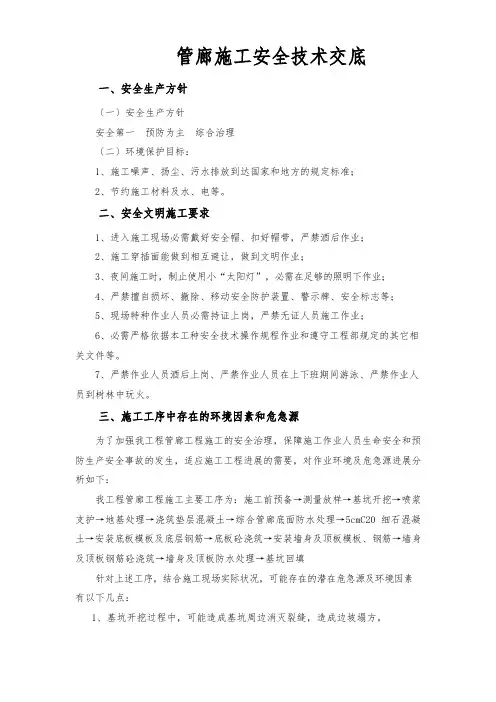

管廊施工安全技术交底一、安全生产方针〔一〕安全生产方针安全第一预防为主综合治理〔二〕环境保护目标：1、施工噪声、扬尘、污水排放到达国家和地方的规定标准；2、节约施工材料及水、电等。

二、安全文明施工要求1、进入施工现场必需戴好安全帽、扣好帽带，严禁酒后作业；2、施工穿插面能做到相互避让，做到文明作业；3、夜间施工时，制止使用小“太阳灯”，必需在足够的照明下作业；4、严禁擅自损坏、撤除、移动安全防护装置、警示牌、安全标志等；5、现场特种作业人员必需持证上岗，严禁无证人员施工作业；6、必需严格依据本工种安全技术操作规程作业和遵守工程部规定的其它相关文件等。

7、严禁作业人员酒后上岗、严禁作业人员在上下班期间游泳、严禁作业人员到树林中玩火。

三、施工工序中存在的环境因素和危急源为了加强我工程管廊工程施工的安全治理，保障施工作业人员生命安全和预防生产安全事故的发生，适应施工工程进展的需要，对作业环境及危急源进展分析如下：我工程管廊工程施工主要工序为：施工前预备→测量放样→基坑开挖→喷浆支护→地基处理→浇筑垫层混凝土→综合管廊底面防水处理→5cmC20细石混凝土→安装底板模板及底层钢筋→底板砼浇筑→安装墙身及顶板模板、钢筋→墙身及顶板钢筋砼浇筑→墙身及顶板防水处理→基坑回填针对上述工序，结合施工现场实际状况，可能存在的潜在危急源及环境因素有以下几点：1、基坑开挖过程中，可能造成基坑周边消灭裂缝，造成边坡塌方。

2、基坑开挖后坑底可能消灭涌水，基坑坑底变形。

3、基坑开挖后堆土距离基坑边较近，造成基坑塌方。

4、喷浆支护作业人员未佩戴安全防护用品；5、喷浆支护作业人员未依据操作规程施工；6、喷浆支护作业人员操作品台搭设不符合标准要求，造成施工过程中人员坠落。

7、喷浆支护操作人员用电不标准，造成触电事故。

8、混凝土浇筑过程中，振捣工未佩戴绝缘手套、绝缘服等安全防护用品。

9、钢筋吊装过程中绑扎不结实造成钢筋掉落砸伤作业人员。

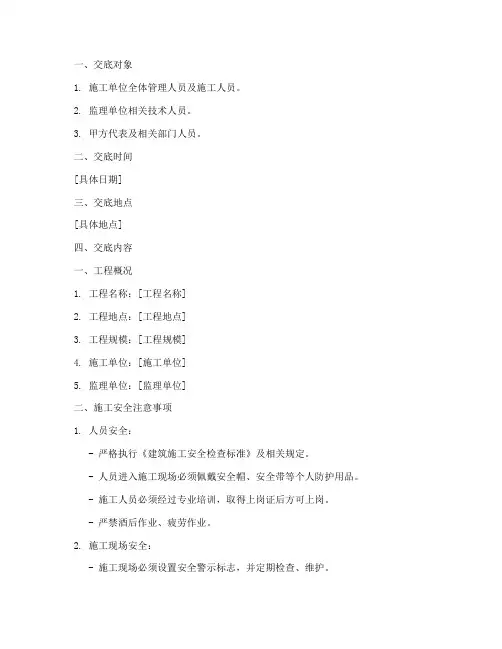

一、交底对象1. 施工单位全体管理人员及施工人员。

2. 监理单位相关技术人员。

3. 甲方代表及相关部门人员。

二、交底时间[具体日期]三、交底地点[具体地点]四、交底内容一、工程概况1. 工程名称：[工程名称]2. 工程地点：[工程地点]3. 工程规模：[工程规模]4. 施工单位：[施工单位]5. 监理单位：[监理单位]二、施工安全注意事项1. 人员安全：- 严格执行《建筑施工安全检查标准》及相关规定。

- 人员进入施工现场必须佩戴安全帽、安全带等个人防护用品。

- 施工人员必须经过专业培训，取得上岗证后方可上岗。

- 严禁酒后作业、疲劳作业。

2. 施工现场安全：- 施工现场必须设置安全警示标志，并定期检查、维护。

- 施工现场应保持整洁，不得堆放杂物，通道畅通。

- 临时用电必须符合规范要求，并定期检查。

- 施工机械必须进行定期检查、保养，确保安全运行。

3. 施工技术安全：- 严格按照施工图纸、施工方案和施工技术规范进行施工。

- 严格控制施工质量，确保工程质量符合国家标准。

- 施工过程中应加强监测，及时发现并处理安全隐患。

4. 环境保护安全：- 严格执行环境保护法规，做好施工现场的环保工作。

- 施工过程中产生的废水、废气、固体废弃物必须按照规定进行处理。

- 施工现场应保持绿化，防止扬尘。

三、安全管理制度1. 安全生产责任制：- 施工单位应建立健全安全生产责任制，明确各级人员的安全职责。

- 施工单位应定期对安全生产责任制进行检查、考核。

2. 安全教育培训：- 施工单位应定期对施工人员进行安全教育培训，提高安全意识。

- 施工人员必须参加安全教育培训，并取得培训合格证书。

3. 安全检查与隐患排查：- 施工单位应定期进行安全检查，及时发现并处理安全隐患。

- 施工单位应建立健全隐患排查治理制度，确保隐患整改到位。

4. 事故处理：- 施工单位应建立健全事故报告、调查、处理和责任追究制度。

- 事故发生后，施工单位应及时上报，并按照规定进行处理。

施工技术交底记录施管表5年月日
工程名称二环西路南延综合管廊一期工程第一
标段
单位工程综合管廊
分部工程主体构造工程分项工程防水层交底内容：
一、施工准备
（一）作业人员：防水卷材铺装技工4人、辅助工2人、电工1人。

（二）重要材料： 4mm粘聚合物改性沥青防水卷；
（三）施工机具：装载机1台。

二、施工进度
2023年3月1日至2023年6月30日，合计121天。

三、施工措施
（一）工艺流程
1、整体施工工艺流程
（二）施工要点
1、施工准备
1.1材料现场取样送检，合格后方可使用。

1.2铺装前标注处集水坑旳位置，采用人工配合小挖掘机进行施工。

C15砼垫层及防水构造设计图
交底单位二环西路南延综合管廊一期
工程第一标段项目部
接受单位
交底人接收人
施工准备喷洒乳化沥青4mm自粘式高聚物改性沥青防水卷材铺装
施工技术交底记录施管表5年月日。

市政地下综合管廊结构工程防水的施工技术市政地下综合管廊是城市建设中常见的一种重要工程，它不仅能够整合各种市政管线，提高城市管理水平，还能够减少地上道路拥堵，并提供了方便的维护和管理渠道。

地下综合管廊的防水工程是保障其正常运行的关键之一。

下面将介绍市政地下综合管廊防水的施工技术。

一、地下综合管廊结构设计时应考虑地下水位、地下土质、地下水流等因素，选择合适的防水结构和材料。

常见的防水结构包括：防水涂层、水泥土固结桩、隧道衬砌、钢筋混凝土等。

二、防水涂层的施工是地下综合管廊防水工程的重要环节。

防水涂层一般采用聚合物改性沥青防水涂料，施工前应先清洗管廊结构表面，确保其平整、干燥、无杂物。

接着，将防水涂料均匀地涂刷在管廊结构表面，涂刷厚度一般为2-3mm。

涂刷完成后，应及时查漏，对漏点进行修补。

三、隧道衬砌的施工也是地下综合管廊防水工程的重要部分。

隧道衬砌一般采用特种混凝土进行施工，其厚度一般为15cm以上。

衬砌施工时应做好现场围护和支撑工作，保证衬砌结构的垂直度和水平度。

衬砌完工后，应对其表面进行抛光处理，使其光滑、平整，并及时修补破损部分。

四、钢筋混凝土的施工也是地下综合管廊防水工程的重要环节。

在施工前，应先做好基坑开挖、支护和排水工作。

然后，进行钢筋的布置和模板的搭设。

接着，浇筑混凝土，严格控制浇筑质量，确保钢筋混凝土的密实度和强度。

浇筑完成后，应做好养护工作，使混凝土充分凝固和固化。

市政地下综合管廊的防水施工技术是保障其正常运行的重要一环。

只有做好防水工程，才能提高地下综合管廊的使用寿命，并确保其正常运行。

在施工过程中，我们要根据地下管廊的不同结构和特点，选择合适的防水结构和材料，并严格按照施工规范进行操作，确保施工质量和施工安全。

还要进行定期检查和养护，及时发现和处理防水问题，保持地下综合管廊的防水性能。

施工技术交底记录编号：1、防水设计介绍1.防水等级本工程遵循“防、排、截、堵相结合，刚柔相济、因地制宜、综合治理”的原则。

综合管廊防水等级为二级（综合管廊顶板为一级）。

不允许漏水，结构表面可有少量湿渍，总湿渍面积不应大于总防水面积的1/1000，任意100m²防水面积上的湿渍面积不超过1处，单个湿渍的最大面积不大于0.1m²。

裂缝控制等级为三级，结构构件的最大裂缝宽度限制小于或等于0.2mm，且不得贯通。

管廊底板采用两道防水设防：防水混凝土底板，外包1.2mm厚HDPE预铺反粘防水卷材；管廊顶板及侧壁采用三道防水，防水钢筋混凝土及侧壁，涂刷1.5mm厚JSⅢ型防水涂料，外包1.2mm厚HDPE自粘防水卷材；因局部管廊处于绿化带下方，防水钢筋混凝土顶板的自粘防水卷材上方附加1.2mm厚TPO耐根穿刺型防水卷材。

地下管廊出地面部分建筑防水设防高度应高出室外地坪高程500mm，结构混凝土抗渗等级为P8。

2.底板防水设计防水混凝土底板外包1.2mm厚HDPE预铺反粘防水卷材，其构造由上至下分别为：①200mm厚C20细石混凝土垫层；②500mm防水抗渗钢筋混凝土底板；③50mm厚C20细石混凝土保护层；④1.2mm厚HDPE预铺反粘卷材防水层；⑤100mm厚C15砼垫层。

图1.2-1 管廊底板做法3.侧壁防水设计防水混凝土侧壁涂刷1.5mm厚JSⅢ型防水涂料，外包1.2mm厚HDPE自粘防水卷材，其构造由上至下分别为：①原浆修补墙面；②500mm防水抗渗钢筋混凝土外墙；③涂刷1.5mm厚JSⅢ型防水涂料防水层；④外包1.2mm厚HDPE自粘防水卷材；⑤50厚挤塑聚苯板保护层；⑥800mm宽6%水泥级配碎石。

图1.2-2 管廊侧壁做法4.顶板防水设计防水混凝土顶板涂刷1.5mm厚JSⅢ型防水涂料，外包1.2mm厚HDPE自粘防水卷材；因局部管廊处于绿化带下方，防水钢筋混凝土顶板的自粘防水卷材上方附加1.2mm厚TPO耐根穿刺型防水卷材构造由上至下分别为：①100mm厚C20细石混凝土，找1%坡，内配∅8@250*250钢筋网片；②聚乙烯薄膜隔离层；③1.2mm厚TPO耐根穿刺型卷材防水层；④1.2mm厚HDPE自粘卷材防水层；⑤1.5mm 厚JSⅢ型防水涂料⑥20mm厚1:3水泥砂浆找平层；⑦500mm厚防水抗渗钢筋混凝土顶板。

综合管廊工程交底书一、施工单位信息施工单位名称：有限公司施工人员：、、联系方式：二、工程概况本工程为综合管廊工程，位于市区街道号。

总工期为3个月，工程面积约平方米。

本工程的目标是建设一条综合管廊，用于承载电缆、水管、通风管道等各类管线，以提供便捷的维护和管理。

三、施工内容1. 基础工程•地基处理：对工程所在地进行地质勘察，确保地基的稳定性，并对需要处理的地段进行处理。

•地下排水系统：设计和施工地下排水系统，确保在工程施工和后期使用过程中的排水需求。

2. 结构工程•钢骨架施工：根据设计要求，搭建及安装综合管廊的钢骨架，并确保其安全可靠。

•建筑物外墙：施工建筑物外墙并根据设计要求进行保温隔热等处理。

3. 管线安装•电缆敷设：布置和安装电缆，确保电缆安全可靠地穿过综合管廊。

•水管安装：根据设计要求进行水管安装，确保供水系统正常运行。

•通风管道安装：安装通风管道，确保室内空气的流动和通风。

4. 设备安装•电气系统：安装综合管廊的电气设备，确保电力供应的正常运行。

•照明设备：安装照明设备，确保综合管廊内部的光线照明。

四、施工流程1.前期准备阶段：进行工程现场勘察、材料采购、施工图纸制定等准备工作。

2.地基处理阶段：根据勘察结果进行地基处理，确保地基的稳定性。

3.钢骨架搭建安装阶段：根据设计要求搭建综合管廊的钢骨架，并进行安装。

4.管线安装阶段：依次进行电缆、水管、通风管道的安装。

5.设备安装阶段：安装综合管廊的电气和照明设备，确保正常运行。

6.竣工阶段：进行工程验收、整理交底资料、进行安全验收等工作。

五、安全措施1.施工期间，施工人员必须佩戴符合规定的安全帽、安全鞋等个人防护用品。

2.施工现场必须设置明显的安全警示标识和安全警示防护措施，并进行定期巡查。

3.施工期间，严禁违规操作，必须按照相关施工规范和安全操作规程进行施工。

4.施工人员必须遵守工地安全管理制度，严禁酒后上岗和私自下井作业。

六、质量控制1.施工单位必须严格按照施工图纸和设计要求进行施工，确保施工质量达到规定标准。

一、交底目的为确保管廊防水施工安全、质量，提高施工人员的安全意识和操作技能，现将管廊防水安全技术交底如下。

二、工程概况1. 工程名称：XX市地下综合管廊建设工程2. 工程地点：XX市3. 工程规模：全长XX米4. 施工单位：XX建设有限公司三、防水技术要求1. 防水等级：根据国家相关规范和设计要求，本工程防水等级为XX级。

2. 防水材料：采用优质防水卷材、防水涂料、防水砂浆等材料。

3. 施工工艺：按照国家相关规范和设计要求，采用施工缝、变形缝、穿墙管等部位特殊处理工艺。

四、安全技术措施1. 人员安全（1）施工人员必须经过专业培训，熟悉防水施工工艺和安全操作规程。

（2）施工人员必须佩戴安全帽、安全带等个人防护用品。

（3）施工现场设立安全警示标志，禁止无关人员进入施工区域。

2. 施工现场安全（1）施工现场应设置临时围挡，确保施工区域封闭。

（2）施工现场应设置消防器材，并定期检查，确保消防器材完好。

（3）施工现场应设置安全通道，保持通道畅通。

（4）施工现场应设置防滑、防坠落设施，确保施工人员安全。

3. 施工设备安全（1）施工设备应定期检查、维护，确保设备安全运行。

（2）施工设备操作人员应具备相应的操作技能，严格按照操作规程进行操作。

（3）施工现场应设置设备安全警示标志，确保设备安全使用。

4. 防水材料安全（1）防水材料应储存在干燥、通风、防火、防潮的环境中。

（2）防水材料应按照产品说明书要求进行储存、运输和使用。

（3）防水材料使用过程中，应避免与其他化学品接触，防止火灾、爆炸等事故发生。

五、施工流程1. 施工前准备：熟悉图纸、技术规范、安全操作规程，进行人员培训、设备检查等。

2. 施工过程中：按照施工方案进行防水材料施工，严格控制施工质量。

3. 施工完成后：对施工质量进行检查，发现问题及时整改。

4. 工程验收：按照国家相关规范和设计要求，进行防水工程验收。

六、注意事项1. 施工过程中，应严格按照防水施工工艺进行操作，确保施工质量。
