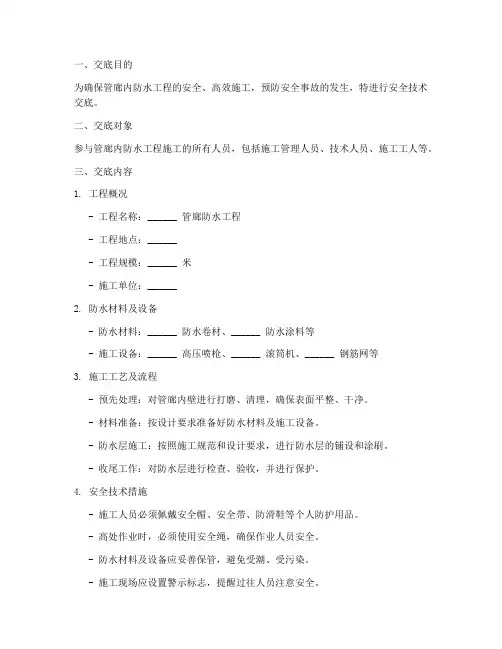

管廊防水技术交底

一、交底目的为确保管廊内防水工程的安全、高效施工，预防安全事故的发生，特进行安全技术交底。

二、交底对象参与管廊内防水工程施工的所有人员，包括施工管理人员、技术人员、施工工人等。

三、交底内容1. 工程概况- 工程名称：______ 管廊防水工程- 工程地点：______- 工程规模：______ 米- 施工单位：______2. 防水材料及设备- 防水材料：______ 防水卷材、______ 防水涂料等- 施工设备：______ 高压喷枪、______ 滚筒机、______ 钢筋网等3. 施工工艺及流程- 预先处理：对管廊内壁进行打磨、清理，确保表面平整、干净。

- 材料准备：按设计要求准备好防水材料及施工设备。

- 防水层施工：按照施工规范和设计要求，进行防水层的铺设和涂刷。

- 收尾工作：对防水层进行检查、验收，并进行保护。

4. 安全技术措施- 施工人员必须佩戴安全帽、安全带、防滑鞋等个人防护用品。

- 高处作业时，必须使用安全绳，确保作业人员安全。

- 防水材料及设备应妥善保管，避免受潮、受污染。

- 施工现场应设置警示标志，提醒过往人员注意安全。

- 防火措施：施工现场严禁烟火，配备消防器材。

- 防毒措施：防水材料及设备可能含有有害物质，施工人员应佩戴防毒面具。

5. 注意事项- 防水材料及设备应严格按照产品说明书进行施工。

- 施工过程中，应注意检查防水层的质量，确保达到设计要求。

- 施工过程中，如发现异常情况，应立即停止施工，查明原因并采取措施。

- 施工结束后，应对防水层进行检查、验收，确保防水效果。

四、交底要求1. 施工单位应组织所有施工人员进行安全技术交底，确保人人了解并掌握施工安全知识。

2. 施工人员应认真学习安全技术交底内容，提高安全意识，确保施工安全。

3. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全素质。

五、交底时间______ 年 ____ 月 ____ 日六、交底人______（姓名）七、接受交底人______（姓名）八、备注1. 本安全技术交底模板仅供参考，具体内容应根据实际工程情况进行调整。

工程名称
分部工程名称管道主体工程分项工程名称防水工程施工单位交底日期
交底内容：
内墙做法见下图：
二、施工工艺
1、高聚物改性沥青防水卷材施工工艺及方法
工程名称
分部工程名称管道主体工程分项工程名称防水工程
施工单位交底日期
交底内容：
长度不得小于1000mm，两侧500mm。

铺贴时将卷材自然松铺且无皱折即可，不拉紧，以免影响附加层的质量。

见下图：
阴阳角附加层两侧不小于250mm。

1.4弹控制线
根据防水卷材的规格尺寸及搭接部位要求，用明显的色粉线盒弹出防水卷材铺贴控制线。

1.5防水卷材铺贴
工程名称
分部工程名称管道主体工程分项工程名称防水工程施工单位交底日期
交底内容：
工程名称
分部工程名称管道主体工程分项工程名称防水工程
施工单位交底日期
交底内容：
（3）穿墙预埋套管
构筑物中须穿墙的电力管、通信管设置止水环，管内间隙采用麻油嵌实，石棉水泥封口；所有套管外侧设一圈遇水膨胀橡胶圈。

构筑物中预留的防水套管或钢管，土建施工后不能立即敷设管线的，须采取临时封堵措施，及采用楔形木块外包软布塞入管口封死；
穿墙套管如下示意图；
穿墙管
止水环
外墙防水结构
刷粘结胶一道
嵌缝膏周圈摸=50圆弧角
卷材附加层
防水卷材
2
200。

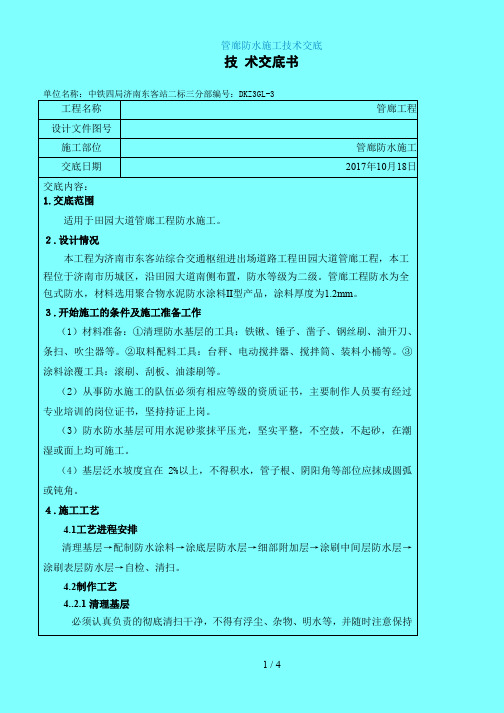

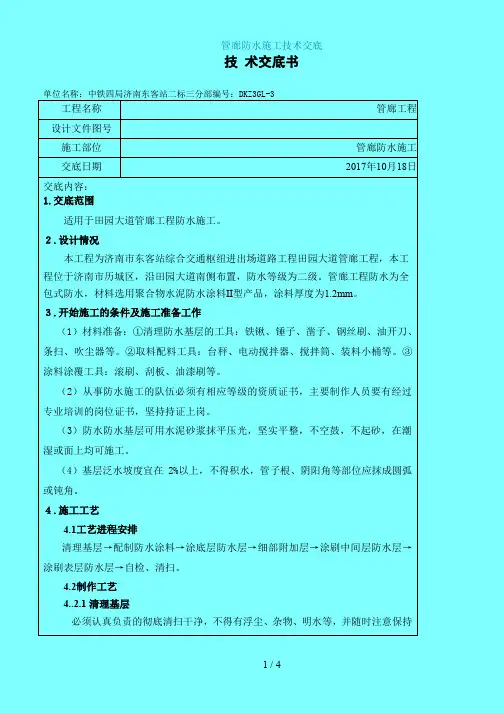

技术交底书单位名称：中铁四局济南东客站二标三分部编号：DKZ3GL-3工程名称管廊工程设计文件图号施工部位管廊防水施工交底日期2017年10月18日交底内容：1.交底范围适用于田园大道管廊工程防水施工。

２.设计情况本工程为济南市东客站综合交通枢纽进出场道路工程田园大道管廊工程，本工程位于济南市历城区，沿田园大道南侧布置，防水等级为二级。

管廊工程防水为全包式防水，材料选用聚合物水泥防水涂料II型产品，涂料厚度为1.2mm。

３.开始施工的条件及施工准备工作（1）材料准备：①清理防水基层的工具：铁锹、锤子、凿子、钢丝刷、油开刀、条扫、吹尘器等。

②取料配料工具：台秤、电动搅拌器、搅拌筒、装料小桶等。

③涂料涂覆工具：滚刷、刮板、油漆刷等。

（2）从事防水施工的队伍必须有相应等级的资质证书，主要制作人员要有经过专业培训的岗位证书，坚持持证上岗。

（3）防水防水基层可用水泥砂浆抹平压光，坚实平整，不空鼓，不起砂，在潮湿或面上均可施工。

（4）基层泛水坡度宜在2%以上，不得积水，管子根、阴阳角等部位应抹成圆弧或钝角。

４.施工工艺4.1工艺进程安排清理基层→配制防水涂料→涂底层防水层→细部附加层→涂刷中间层防水层→涂刷表层防水层→自检、清扫。

4.2制作工艺4..2.1 清理基层必须认真负责的彻底清扫干净，不得有浮尘、杂物、明水等，并随时注意保持基面清洁卫生。

4.2.2配制防水涂料在涂刷之前必须有专人负责配料，根据使用技术指导文件提供的配合比分别称出配料所用的液料、粉料和水的重量。

装在搅拌筒内，用手提电动搅拌器搅拌均匀，使其不含有未分散的粉料。

4.2.3涂刷底层防水层用滚刷或油漆蘸底层涂料，均匀地涂刷基层，不得露底，一般用量为0.3-0.4kg/m2。

待涂层干固后（一般不粘脚时），方可进行下一道涂膜。

4.2.4涂刷细部加强层对地漏、管根、阴阳角等容易发生渗漏部位，应进行密封或加强处理：嵌填密封膏：按设计要求在管根等部的凹槽内嵌填密封膏，密封材料应嵌填严密，防止裹入空气，并与缝壁粘结牢固，不得有开裂、鼓包和下塌现象。

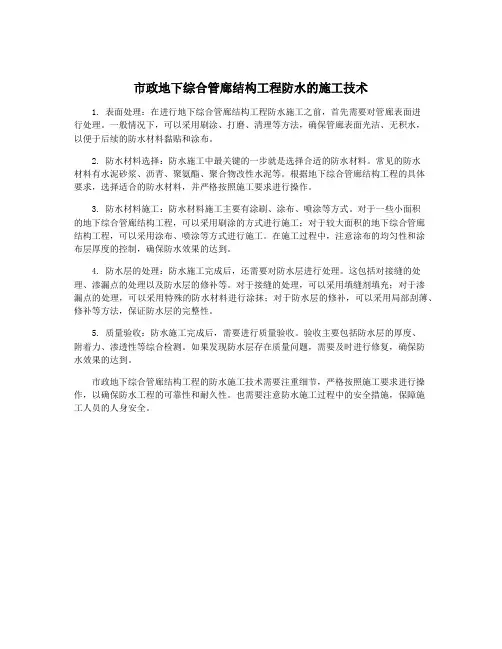

市政地下综合管廊结构工程防水的施工技术1. 表面处理：在进行地下综合管廊结构工程防水施工之前，首先需要对管廊表面进行处理。

一般情况下，可以采用刷涂、打磨、清理等方法，确保管廊表面光洁、无积水，以便于后续的防水材料黏贴和涂布。

2. 防水材料选择：防水施工中最关键的一步就是选择合适的防水材料。

常见的防水材料有水泥砂浆、沥青、聚氨酯、聚合物改性水泥等。

根据地下综合管廊结构工程的具体要求，选择适合的防水材料，并严格按照施工要求进行操作。

3. 防水材料施工：防水材料施工主要有涂刷、涂布、喷涂等方式。

对于一些小面积的地下综合管廊结构工程，可以采用刷涂的方式进行施工；对于较大面积的地下综合管廊结构工程，可以采用涂布、喷涂等方式进行施工。

在施工过程中，注意涂布的均匀性和涂布层厚度的控制，确保防水效果的达到。

4. 防水层的处理：防水施工完成后，还需要对防水层进行处理。

这包括对接缝的处理、渗漏点的处理以及防水层的修补等。

对于接缝的处理，可以采用填缝剂填充；对于渗漏点的处理，可以采用特殊的防水材料进行涂抹；对于防水层的修补，可以采用局部刮薄、修补等方法，保证防水层的完整性。

5. 质量验收：防水施工完成后，需要进行质量验收。

验收主要包括防水层的厚度、附着力、渗透性等综合检测。

如果发现防水层存在质量问题，需要及时进行修复，确保防水效果的达到。

市政地下综合管廊结构工程的防水施工技术需要注重细节，严格按照施工要求进行操作，以确保防水工程的可靠性和耐久性。

也需要注意防水施工过程中的安全措施，保障施工人员的人身安全。

地下室及地下管廊防水施工方案交底记录水沟等拐角处）涂刷基层处理剂，宽度为阴阳角或拐角两侧分别涂刷处理剂。

用长把排刷把基层处理剂涂刷在干净干燥的基层表面上，复杂部位用油漆刷涂刷，要求不露白，涂刷均匀。

干燥4h以上至不粘脚后方可进行下道工序。

在立面墙与平面交接处做附加层处理。

附加层总宽度为500mm，拐角两侧各250mm。

阴阳角处须用砂浆做成50mm的圆角，增设防水附加层一道，附加层中设有玻纤布一道。

管口与基面交接处，抹好找平层后，预留凹槽，嵌填密封材料，再给管道四周除锈、打光，管口部位的四周500mm范围内设防水附加层，增设玻纤布一道，确保全面达到防水效果。

详见如下附图）。

2.5、桩头防水a 桩头整修结束，在作防水涂料前，应进行认真清理。

指派专人将桩头上的砂浆、泥土等杂物清理干净。

b 在桩头上涂刷两遍水泥基结晶型防水涂料，其用量不小于1.5㎏/㎡。

注意将桩头上的砂眼、微细空隙用防水涂料涂实。

桩头顶面和侧面的裸漏出涂刷的水泥基渗透结晶型防水涂料应延伸到结构底板垫层150mm处，桩头四周300mm范围内应抹20mm厚1：2聚合物水泥防水砂浆过渡层。

c 桩管根桩头每遍防水涂料涂刷结束后，都要经过班组的自检和工长组织的互检；达到合格要求后，再经过项目部质检人员的专业检查。

在项目部检查合格的基础上，再由监理人员检验。

施工达到合格要求后，方可进行下一道工序的施工。

桩头侧边抹约20mm厚1：2.5水泥砂浆（内掺水泥重5%的防水粉）保护层。

d 桩头钢筋根部用密封膏密封。

密封膏粘结在施工缝表面，并做到连续、均匀、饱满，无气泡和孔洞，挤出宽度及厚度应符合设计要求；密封膏挤出成形后，固化期内应采取临时保护措施；密封膏凝固前不得浇筑混凝土。

施工做法图：2.6、a.底板防水铺设由于地下室防水面积较大，所以采用大面积防水做法。

大面积粘贴自粘卷材主要有拉铺法和滚铺法两种，在实际施工中，施工人员可根据现场环境、温度、日照等条件，自行确定粘贴方式，但基本的排气、压实、防皱要求仍然相同。

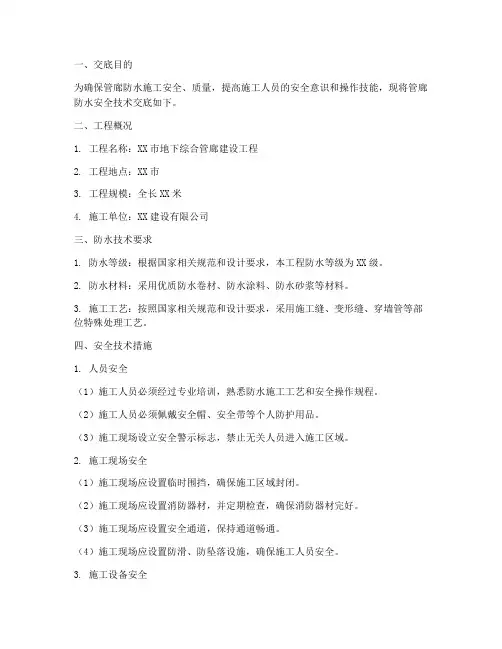

一、交底目的为确保管廊防水施工安全、质量，提高施工人员的安全意识和操作技能，现将管廊防水安全技术交底如下。

二、工程概况1. 工程名称：XX市地下综合管廊建设工程2. 工程地点：XX市3. 工程规模：全长XX米4. 施工单位：XX建设有限公司三、防水技术要求1. 防水等级：根据国家相关规范和设计要求，本工程防水等级为XX级。

2. 防水材料：采用优质防水卷材、防水涂料、防水砂浆等材料。

3. 施工工艺：按照国家相关规范和设计要求，采用施工缝、变形缝、穿墙管等部位特殊处理工艺。

四、安全技术措施1. 人员安全（1）施工人员必须经过专业培训，熟悉防水施工工艺和安全操作规程。

（2）施工人员必须佩戴安全帽、安全带等个人防护用品。

（3）施工现场设立安全警示标志，禁止无关人员进入施工区域。

2. 施工现场安全（1）施工现场应设置临时围挡，确保施工区域封闭。

（2）施工现场应设置消防器材，并定期检查，确保消防器材完好。

（3）施工现场应设置安全通道，保持通道畅通。

（4）施工现场应设置防滑、防坠落设施，确保施工人员安全。

3. 施工设备安全（1）施工设备应定期检查、维护，确保设备安全运行。

（2）施工设备操作人员应具备相应的操作技能，严格按照操作规程进行操作。

（3）施工现场应设置设备安全警示标志，确保设备安全使用。

4. 防水材料安全（1）防水材料应储存在干燥、通风、防火、防潮的环境中。

（2）防水材料应按照产品说明书要求进行储存、运输和使用。

（3）防水材料使用过程中，应避免与其他化学品接触，防止火灾、爆炸等事故发生。

五、施工流程1. 施工前准备：熟悉图纸、技术规范、安全操作规程，进行人员培训、设备检查等。

2. 施工过程中：按照施工方案进行防水材料施工，严格控制施工质量。

3. 施工完成后：对施工质量进行检查，发现问题及时整改。

4. 工程验收：按照国家相关规范和设计要求，进行防水工程验收。

六、注意事项1. 施工过程中，应严格按照防水施工工艺进行操作，确保施工质量。

一、交底目的为确保管廊注浆堵漏施工过程中的安全，提高施工质量，防止事故发生，特制定本安全技术交底。

二、施工范围及内容1. 施工范围：本次注浆堵漏施工范围为管廊内部及周边环境。

2. 施工内容：包括管廊内部裂缝、渗漏点、孔洞等部位的注浆堵漏处理。

三、施工人员要求1. 施工人员必须具备相应的施工技能和安全意识。

2. 进入施工现场的人员必须按要求正确佩戴、使用劳动保护用品。

3. 严禁酒后作业，施工期间应保持良好的精神状态。

四、安全技术措施1. 施工现场布置（1）施工现场应有明显的警示标志，并设置安全通道。

（2）施工区域应进行围挡，防止无关人员进入。

（3）施工现场应保持整洁，施工材料、工具应摆放整齐。

2. 施工用电安全（1）临时用电必须按照“一机、一闸、一漏、一箱”规范要求，电缆、电线必须挂设整齐，严禁拖地、浸水。

（2）电线电缆有破皮等缺陷必须进行包扎处理。

拆接线路（用电器）必须由专职电工操作，严禁非操作人员操作。

3. 施工设备安全（1）经常性检查施工中所有设备，保持设备的完好和安全。

（2）高压水管管路/接头等要保持完好，防止滑脱或破裂伤人。

4. 施工操作安全（1）注浆后先卸压才能拆卸管路/接头，严禁在注浆过程中或没有卸压的情况下进行拆卸管路/接头等作业。

（2）拆卸时注意防止浆液溅入眼睛或口中，一旦溅入，应立即用清水冲洗。

（3）倒水泥的作业人员要佩戴防尘口罩和浸塑手套。

（4）施工现场有积水和淤泥等，作业时注意防滑跌。

5. 环境保护（1）做好现场的文明施工，物品摆放应整齐有序。

（2）泥浆、污水等必须按施工技术交底处理，严禁随意排放污染环境。

五、应急预案1. 人员伤害事故（1）发生人员伤害事故时，立即停止作业，及时拨打急救电话。

（2）对受伤人员进行现场急救，同时保护现场，等待专业救援。

2. 设备故障事故（1）发现设备故障时，立即切断电源，防止事故扩大。

（2）通知相关部门进行维修，确保设备安全运行。

六、交底人、旁站监理、日期、接受人签字1. 交底人：____________________2. 旁站监理：____________________3. 日期：____________________4. 接受人（全员）签字：____________________注：以上模板仅供参考，具体施工情况可根据实际情况进行调整。

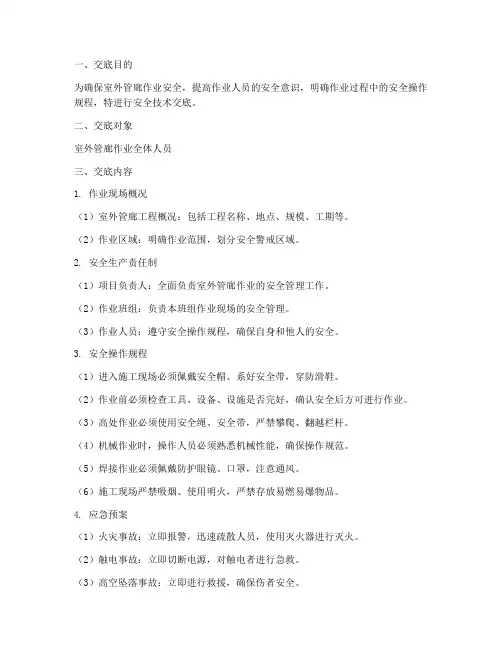

一、交底目的为确保室外管廊作业安全，提高作业人员的安全意识，明确作业过程中的安全操作规程，特进行安全技术交底。

二、交底对象室外管廊作业全体人员三、交底内容1. 作业现场概况（1）室外管廊工程概况：包括工程名称、地点、规模、工期等。

（2）作业区域：明确作业范围，划分安全警戒区域。

2. 安全生产责任制（1）项目负责人：全面负责室外管廊作业的安全管理工作。

（2）作业班组：负责本班组作业现场的安全管理。

（3）作业人员：遵守安全操作规程，确保自身和他人的安全。

3. 安全操作规程（1）进入施工现场必须佩戴安全帽、系好安全带，穿防滑鞋。

（2）作业前必须检查工具、设备、设施是否完好，确认安全后方可进行作业。

（3）高处作业必须使用安全绳、安全带，严禁攀爬、翻越栏杆。

（4）机械作业时，操作人员必须熟悉机械性能，确保操作规范。

（5）焊接作业必须佩戴防护眼镜、口罩，注意通风。

（6）施工现场严禁吸烟、使用明火，严禁存放易燃易爆物品。

4. 应急预案（1）火灾事故：立即报警，迅速疏散人员，使用灭火器进行灭火。

（2）触电事故：立即切断电源，对触电者进行急救。

（3）高空坠落事故：立即进行救援，确保伤者安全。

（4）机械伤害事故：立即停止作业，对受伤者进行急救。

四、交底要求1. 作业人员必须认真学习并掌握安全技术交底内容，确保在作业过程中严格执行。

2. 作业班组负责人要加强对作业现场的安全管理，发现问题及时纠正。

3. 作业人员要自觉遵守安全操作规程，发现安全隐患及时报告。

4. 项目负责人要定期对作业现场进行安全检查，确保安全生产。

五、交底时间本次安全技术交底于[[今天日期]]进行，作业人员需在[[今天日期]]前完成学习。

六、交底人[[交底人姓名]]七、备注1. 本安全技术交底为模板，具体内容可根据实际作业情况进行调整。

2. 作业人员需将安全技术交底内容记录在作业日志中，以便查阅。

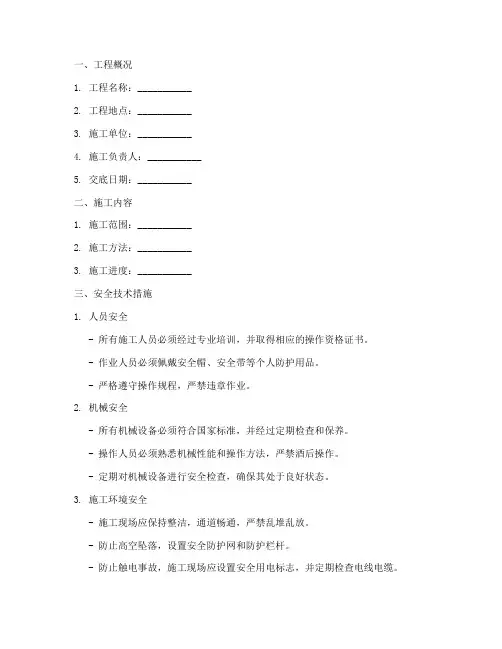

一、工程概况1. 工程名称：___________2. 工程地点：___________3. 施工单位：___________4. 施工负责人：___________5. 交底日期：___________二、施工内容1. 施工范围：___________2. 施工方法：___________3. 施工进度：___________三、安全技术措施1. 人员安全- 所有施工人员必须经过专业培训，并取得相应的操作资格证书。

- 作业人员必须佩戴安全帽、安全带等个人防护用品。

- 严格遵守操作规程，严禁违章作业。

2. 机械安全- 所有机械设备必须符合国家标准，并经过定期检查和保养。

- 操作人员必须熟悉机械性能和操作方法，严禁酒后操作。

- 定期对机械设备进行安全检查，确保其处于良好状态。

3. 施工环境安全- 施工现场应保持整洁，通道畅通，严禁乱堆乱放。

- 防止高空坠落，设置安全防护网和防护栏杆。

- 防止触电事故，施工现场应设置安全用电标志，并定期检查电线电缆。

- 防止火灾事故，施工现场应配备灭火器材，并定期进行消防安全检查。

4. 材料安全- 施工材料必须符合国家标准，严禁使用不合格产品。

- 存放材料应分类堆放，并采取防潮、防霉等措施。

- 使用材料时，应严格遵守操作规程，防止材料伤害。

四、应急预案1. 高处坠落事故- 发生高处坠落事故时，应立即停止作业，组织救援。

- 事故发生后，应及时上报相关部门，并做好事故调查和处理。

2. 触电事故- 发生触电事故时，应立即切断电源，进行现场急救。

- 事故发生后，应及时上报相关部门，并做好事故调查和处理。

3. 火灾事故- 发生火灾事故时，应立即报警，组织人员疏散。

- 事故发生后，应及时上报相关部门，并做好事故调查和处理。

五、安全注意事项1. 施工过程中，应密切关注施工现场安全状况，及时发现并消除安全隐患。

2. 严格遵守施工规范和操作规程，确保施工安全。

3. 加强安全教育培训，提高作业人员的安全意识和自我保护能力。

一、交底目的为确保地下管廊施工过程中的安全，预防事故发生，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。

二、工程概况1. 工程名称：XX市地下综合管廊建设工程2. 工程地点：XX市3. 施工单位：XX公司4. 分项工程名称：地下管廊主体工程三、安全注意事项1. 人员安全（1）施工人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。

（2）施工现场必须设置安全警示标志，明确警示内容。

（3）严禁酒后作业、疲劳作业，确保施工人员身体健康。

2. 施工现场安全（1）施工现场必须设置围挡，防止无关人员进入。

（2）施工现场应设置消防器材，确保消防通道畅通。

（3）施工现场应设置排水沟，防止积水。

（4）施工现场应设置安全警示标志，明确警示内容。

3. 机械设备安全（1）机械设备必须定期检查、保养，确保设备正常运行。

（2）机械设备操作人员必须持证上岗，严格遵守操作规程。

（3）机械设备操作前必须进行试运转，确保设备正常。

4. 防水、防漏电措施（1）管廊施工过程中，必须采取有效措施防止渗漏。

（2）施工现场应设置防漏电装置，确保施工人员安全。

（3）管廊施工完毕后，应进行防水、防漏电测试，确保符合要求。

5. 防坍塌、防坠落措施（1）管廊施工过程中，必须采取有效措施防止坍塌、坠落。

（2）施工现场应设置安全网、防护栏杆等安全设施。

（3）施工人员必须严格遵守操作规程，确保安全。

6. 环境保护（1）施工现场应设置环保设施，防止污染。

（2）施工过程中，应采取措施减少噪音、粉尘等污染。

四、应急措施1. 事故报告（1）发生事故后，立即停止施工，保护现场。

（2）及时上报事故情况，按照相关规定进行处理。

2. 应急救援（1）施工现场应设置急救箱，配备必要的急救药品。

（2）施工人员应掌握基本的急救技能。

（3）发生事故时，立即组织人员进行救援。

五、交底内容1. 施工人员必须熟悉本工程的安全技术交底内容。

2. 施工人员必须遵守施工现场的安全规定，确保施工安全。

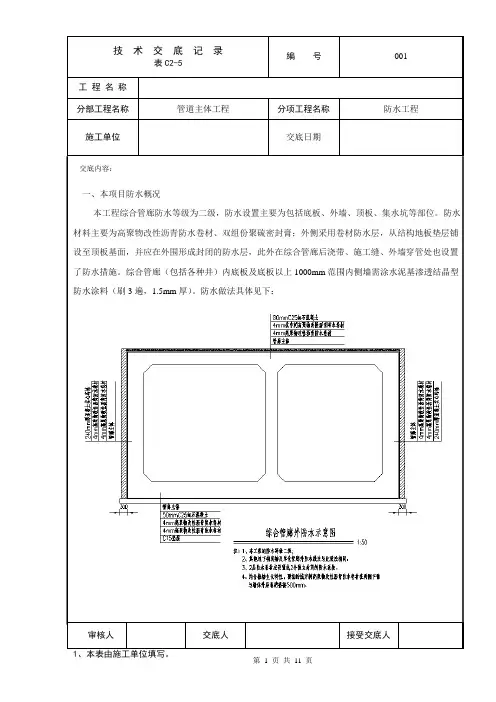

工程名称分部工程名称管道主体工程分项工程名称防水工程施工单位交底日期交底内容：一、本项目防水概况本工程综合管廊防水等级为二级，防水设置主要为包括底板、外墙、顶板、集水坑等部位。

防水材料主要为高聚物改性沥青防水卷材、双组份聚硫密封膏；外侧采用卷材防水层，从结构地板垫层铺设至顶板基面，并应在外围形成封闭的防水层，此外在综合管廊后浇带、施工缝、外墙穿管处也设置了防水措施。

综合管廊（包括各种井）内底板及底板以上1000mm范围内侧墙需涂水泥基渗透结晶型防水涂料（刷3遍，1.5mm厚）。

防水做法具体见下：审核人交底人接受交底人工程名称分部工程名称管道主体工程分项工程名称防水工程施工单位交底日期交底内容：内墙做法见下图：二、施工工艺1、高聚物改性沥青防水卷材施工工艺及方法基层清理→涂刷基层处理剂→做防水附加层→弹控制线→铺设高聚物改性沥青防水卷材→验收→平面浇筑防水保护层→保护墙立面防水保护层。

1.1基层要求(1)垫层表面必须平整光滑，无松动裂缝、空鼓、凹坑、起砂、掉灰等缺陷，遇突起物铲除干净，平整度控制在4mm/2m内。

尤其外墙止水螺杆，切至与外墙齐，刷防锈漆，用防水砂浆抹平。

(2)基层的含水率在9%以下。

(3)阴阳角处均做成圆弧，圆弧半径为50mm，表面光滑。

1.2涂刷基层处理剂配套的基层处理剂开桶后搅拌均匀，在清扫干净的基层上用长把滚刷均匀涂刷，底油涂刷均匀，无流坠、堆积、露白、起皮、起泡等现象。

常温经过4小时后，指触不粘可进行下道工序施工。

1.3卷材附加层增强处理(1)阴阳角和施工缝均应铺贴附加层，附加层材料应与底板防水材料相同的卷材，粘贴牢固。

阴阳角铺贴附加层时，两侧铺贴宽度均不小于250mm，并且应将加固部位的形状粘贴严密；外墙施工缝处卷材附加层长度不得小于1000mm，两侧500mm。

铺贴时将卷材自然松铺且无皱折即可，不拉紧，以免影响附加层的质量。

见下图：审核人交底人接受交底人工程名称分部工程名称管道主体工程分项工程名称防水工程施工单位交底日期交底内容：阴阳角附加层两侧不小于250mm。

管廊施工安全技术交底一、安全生产方针〔一〕安全生产方针安全第一预防为主综合治理〔二〕环境保护目标：1、施工噪声、扬尘、污水排放到达国家和地方的规定标准；2、节约施工材料及水、电等。

二、安全文明施工要求1、进入施工现场必需戴好安全帽、扣好帽带，严禁酒后作业；2、施工穿插面能做到相互避让，做到文明作业；3、夜间施工时，制止使用小“太阳灯”，必需在足够的照明下作业；4、严禁擅自损坏、撤除、移动安全防护装置、警示牌、安全标志等；5、现场特种作业人员必需持证上岗，严禁无证人员施工作业；6、必需严格依据本工种安全技术操作规程作业和遵守工程部规定的其它相关文件等。

7、严禁作业人员酒后上岗、严禁作业人员在上下班期间游泳、严禁作业人员到树林中玩火。

三、施工工序中存在的环境因素和危急源为了加强我工程管廊工程施工的安全治理，保障施工作业人员生命安全和预防生产安全事故的发生，适应施工工程进展的需要，对作业环境及危急源进展分析如下：我工程管廊工程施工主要工序为：施工前预备→测量放样→基坑开挖→喷浆支护→地基处理→浇筑垫层混凝土→综合管廊底面防水处理→5cmC20细石混凝土→安装底板模板及底层钢筋→底板砼浇筑→安装墙身及顶板模板、钢筋→墙身及顶板钢筋砼浇筑→墙身及顶板防水处理→基坑回填针对上述工序，结合施工现场实际状况，可能存在的潜在危急源及环境因素有以下几点：1、基坑开挖过程中，可能造成基坑周边消灭裂缝，造成边坡塌方。

2、基坑开挖后坑底可能消灭涌水，基坑坑底变形。

3、基坑开挖后堆土距离基坑边较近，造成基坑塌方。

4、喷浆支护作业人员未佩戴安全防护用品；5、喷浆支护作业人员未依据操作规程施工；6、喷浆支护作业人员操作品台搭设不符合标准要求，造成施工过程中人员坠落。

7、喷浆支护操作人员用电不标准，造成触电事故。

8、混凝土浇筑过程中，振捣工未佩戴绝缘手套、绝缘服等安全防护用品。

9、钢筋吊装过程中绑扎不结实造成钢筋掉落砸伤作业人员。

.技术交底书单位名称：中铁四局济南东客站二标三分部编号：DKZ3GL-3工程名称管廊工程设计文件图号施工部位管廊防水施工交底日期2017年10月18日交底内容：交底范围合用于田园大道管廊工程防水施工。

.设计状况本工程为济南市东客站综合交通枢纽进出场道路工程田园大道管廊工程，本工程位于济南市历城区，沿田园大道南侧部署，防水等级为二级。

管廊工程防水为全包式防水，资料采纳聚合物水泥防水涂料II型产品，涂料厚度为。

３.开始施工的条件及施工准备工作（1）资料准备：①清理防水基层的工具：铁锹、锤子、凿子、钢丝刷、油开刀、条扫、吹尘器等；②取料配料工具：台秤、电动搅拌器、搅拌筒、装料小桶等；③涂料涂覆工具：滚刷、刮板、油漆刷等；（2）从事防水施工的队伍一定有相应等级的资质证书，主要操作人员要有经过专业培训的岗位证书，坚持持证上岗；（3）防水防水基层可用水泥沙浆抹平压光，坚固平坦，不空鼓，不起砂，在潮湿或面上均可施工；（4）基层泛水坡度宜在2%以上，不得积水，管子根、阴阳角等部位应抹成圆弧或钝角；４.施工工艺工艺流程清理基层→配制防水涂料→涂基层防水层→细部附带层→涂刷中间层防水层→涂刷表层防水层→自检、打扫。

操作工艺清理基层,...一定认真负责的完全打扫洁净，不得有浮尘、杂物、明水等，并随时注意保持基面洁净卫生。

配制防水涂料在涂刷从前一定有专人负责配料，依据使用说明书供给的配合比分别称出配料所用的液料、粉料和水的重量。

装在搅拌筒内，用手提电动搅拌器搅拌平均，使其不含有未分别的粉料。

涂刷基层防水层用滚刷或油漆蘸基层涂料，平均地涂刷基层，不得露底，一般用量为。

待涂层干固后（一般不粘脚时），方可进行下一道涂膜。

涂刷细部增强层对地漏、管根、阴阳角等简单发生渗漏部位，应进行密封或增强办理：嵌填密封膏：按设计要求在管根等部的凹槽内嵌填密封膏，密封资料应嵌填严实，防备裹入空气，并与缝壁粘结坚固，不得有开裂、鼓包和下塌现象。

施工技术交底记录施管表5年月日
工程名称二环西路南延综合管廊一期工程第一
标段
单位工程综合管廊
分部工程主体构造工程分项工程防水层交底内容：
一、施工准备
（一）作业人员：防水卷材铺装技工4人、辅助工2人、电工1人。

（二）重要材料： 4mm粘聚合物改性沥青防水卷；
（三）施工机具：装载机1台。

二、施工进度
2023年3月1日至2023年6月30日，合计121天。

三、施工措施
（一）工艺流程
1、整体施工工艺流程
（二）施工要点
1、施工准备
1.1材料现场取样送检，合格后方可使用。

1.2铺装前标注处集水坑旳位置，采用人工配合小挖掘机进行施工。

C15砼垫层及防水构造设计图
交底单位二环西路南延综合管廊一期
工程第一标段项目部
接受单位
交底人接收人
施工准备喷洒乳化沥青4mm自粘式高聚物改性沥青防水卷材铺装
施工技术交底记录施管表5年月日。

防水工程施工技术交底施工技术交底记录编号：1、防水设计介绍1.防水等级本工程遵循“防、排、截、堵相结合，刚柔相济、因地制宜、综合治理”的原则。

综合管廊防水等级为二级（综合管廊顶板为一级）。

不允许漏水，结构表面可有少量湿渍，总湿渍面积不应大于总防水面积的1/1000，任意100m2防水面积上的湿渍面积不超过1处，单个湿渍的最大面积不大于0.1m2。

裂缝控制等级为三级，结构构件的最大裂缝宽度限制小于或等于0.2mm，且不得贯通。

管廊底板采用两道防水设防：防水混凝土底板，外包1.2mm厚HDPE预铺反粘防水卷材；管廊顶板及侧壁采用三道防水，防水钢筋混凝土及侧壁，涂刷1.5mm厚JSⅢ型防水涂料，外包1.2mm厚HDPE自粘防水卷材；因局部管廊处于绿化带下方，防水钢筋混凝土顶板的自粘防水卷材上方附加1.2mm厚TPO耐根穿刺型防水卷材。

地下管廊出地面部分建筑防水设防高度应高出室外地坪高程500mm，结构混凝土抗渗等级为P8。

2.底板防水设计防水混凝土底板外包1.2mm厚HDPE预铺反粘防水卷材，其构造由上至下分别为：①200mm厚C20细石混凝土垫层；②500mm防水抗渗钢筋混凝土底板；③50mm厚C20细石混凝土保护层；④1.2mm厚HDPE 预铺反粘卷材防水层；⑤100mm厚C15砼垫层。

图1.2-1 管廊底板做法3.侧壁防水设计防水混凝土侧壁涂刷1.5mm厚JSⅢ型防水涂料，外包1.2mm厚HDPE自粘防水卷材，其构造由上至下分别为：①原浆修补墙面；②500mm防水抗渗钢筋混凝土外墙；③涂刷1.5mm厚JSⅢ型防水涂料防水层；④外包1.2mm厚HDPE自粘防水卷材；⑤50厚挤塑聚苯板保护层；⑥800mm宽6%水泥级配碎石。

图1.2-2 管廊侧壁做法4.顶板防水设计防水混凝土顶板涂刷1.5mm厚JSⅢ型防水涂料，外包1.2mm厚HDPE自粘防水卷材；因局部管廊处于绿化带下方，防水钢筋混凝土顶板的自粘防水卷材上方附加1.2mm厚TPO耐根穿刺型防水卷材构造由上至下分别为：①100mm厚C20细石混凝土，找1%坡，内配?8@250*250钢筋网片；②聚乙烯薄膜隔离层；③1.2mm厚TPO耐根穿刺型卷材防水层；④1.2mm厚HDPE自粘卷材防水层；⑤1.5mm 厚JSⅢ型防水涂料⑥20mm厚1:3水泥砂浆找平层；⑦500mm厚防水抗渗钢筋混凝土顶板。

综合管廊施工技术交底一、施工程序与工艺流程因本综合管廊施工长度较长，故在施工的时候按照设计以 20 米为一个施工单元， 其施工程序为：施工前准备→测量放样→基坑开挖→地基处理→浇筑垫层混凝土→综合管廊底面 防水处理→架设底板模板及底层钢筋→底板钢筋砼浇筑→架设墙身及顶板模板、钢筋 →墙身及顶板钢筋砼浇筑→墙身及顶板防水处理→路基及墙背回填二、施工方法2.1 施工前准备1、由总工组织技术员熟悉图纸并进行技术交底，技术员对各施工班组及机械手进 行技术交底，确保在施工过程中准确无误。

2、采用挖掘机平整场地，平整范围为综合管廊基坑开挖线位置外 2 米，要求场地 平顺。

如基底土质不满足承载力要求，先进行卵石土换填，压实度要求为 0.95。

2.2 测量放样对综合管廊平面位置进行放样，放样位置为综合管廊基坑开挖线位置，直线段每 20 米一个桩，曲线段每 10 米一个桩，桩与桩之间撒白石灰，每个桩标明开挖及回填厚 度。

2.3 基坑开挖及回填根据本项目工程地质勘察报告及综合管廊设计图纸，基坑开挖采用机械结合人工 开挖。

本综合管廊开挖边坡均为 1:1.5，边坡放坡较平缓，部分为回填，故在综合管廊基 坑开挖时基本不需要做开挖边坡支护措施。

具体开挖及回填施工如下： 1、开挖前应对开挖区域内建筑垃圾予以清理。

2、基坑开挖采用挖掘机开挖，机械站立在基槽两米外以减轻土侧压力，所有开挖 的土方外运至弃土场，做到随挖随外运，禁止堆放基槽两侧。

2、基坑开挖过程中应对开挖边坡进行校核，基底应考虑管廊结构底每侧 1 米的脚 手架搭设工作面及槽底排水沟（详开挖断面图）。

保证基坑开挖过程中不超挖也不欠挖， 以防止开挖放坡过缓形成浪费或者开挖放坡过陡造成边坡坍塌。

3、基坑开挖至距基底 10cm 应立即停止开挖，改为用人工进行清理，禁止出现超 挖现象，保证基底以下土体稳定。

4、基坑内积水要求及时排除，基底两侧应设置基坑导流槽，以保证土体稳定性。

地下管廊防水施工方案背景随着城市发展的加速和基础设施建设的不断推进，地下管廊在城市中的应用越来越广泛。

地下管廊作为城市各种公共设施和管线的重要基础设施，其建设和运营对城市的正常运转和发展具有重要意义。

然而，地下管廊所处的地下环境复杂，受到地下水位、土壤渗透性等多种因素的影响，防水施工是地下管廊建设中的重要环节。

防水施工方案的目标地下管廊防水施工的目标是保证管廊的长期正常运行，防止地下水、外来渗水等因素对管廊结构和设备设施的损害。

防水施工方案的技术要点1.基坑开挖阶段：在基坑开挖阶段，应注意及时排水，保持基坑内干燥，以减少地下水位的影响。

2.底板防水：在地下管廊底板施工前，应对地下土壤进行分析，确定是否需要进行底板防水处理。

常用的底板防水材料包括聚合物修补料和聚氨酯喷涂材料等。

3.墙面防水：地下管廊的墙面防水施工应注意对墙面进行清洁处理和基层处理，然后选择适合的防水材料进行施工。

常用的墙面防水材料包括聚氨酯、沥青等。

4.吊顶防水：地下管廊吊顶的防水施工应注意保持吊顶平整，清理吊顶表面的杂物和灰尘，然后选择适合的防水材料进行施工。

常用的吊顶防水材料包括聚合物防水涂料和聚氨酯涂层等。

5.排水系统：地下管廊的排水系统应设计合理，保证排水畅通。

在施工过程中，应注意排水管道的布置和埋深，确保地下水正常排出。

施工流程1.地面准备工作：清理施工现场、布置安全警示标志等。

2.基坑开挖：按设计要求进行基坑开挖，并及时排水。

3.底板处理：清理底板表面，进行基层处理，然后进行底板防水施工。

4.墙面处理：清洁墙面，进行基层处理，选择适合的防水材料进行墙面防水施工。

5.吊顶处理：清洁吊顶表面，选择适合的防水材料进行吊顶防水施工。

6.排水系统安装：根据设计要求安装排水管道和设备。

7.系统检测：对防水系统进行检测，确保施工质量。

8.竣工验收：进行施工质量验收，确保防水施工符合规范要求。

施工质量控制1.施工前的技术交底：施工单位应对施工人员进行技术交底，确保施工人员了解防水施工所需控制的关键环节。

综合管廊技术交底综合管沟结构形式:从下到上结构依次为10cmC20混凝土+1。

5mm改性沥青防水卷材+1.5mm改性沥青防水卷材+5cmC20混凝土+30cmC35P8防水混凝土+5cmC20细石混凝土+净空+30cmC35P8防水混凝土+1.5mm改性沥青防水卷材+1.5mm改性沥青防水卷材+5cmC20细石混凝土一、沟槽开挖：（一)前期准备1）熟读图纸，核对平面尺寸和基底标高，有无错误和漏洞.2) 熟悉工程规模、结构形式、特点,掌握设计内容及各项技术要求。

3) 收集施工所需的各项资料，包括施工现场的地形、地质水文、运输道路、临近建(构）筑物、各种地下管线及电缆等情况。

4）做好管线定位控制桩并用白灰撒好开挖边线并进行检验。

(二）、工艺流程1、测量放线、验线开挖修边、清底验槽2、现场施工：（1）沟槽开挖前由测量人员根据图纸及规范要求放出开挖边线，并由监理进行验线；（2)基槽开挖采用反铲挖掘机开挖,由自卸车将土运送至指定堆放地点。

如需在沟槽两侧进行土方堆放时,堆土高度不得超过1。

8m，距沟槽边缘不得小于1.5m （3）、机械开挖在接近槽底时,用水准仪控制标高,预留10~20cm土层由人工清理开挖，以防止超挖。

（4)机械开挖完毕后,测量人员抄出距槽底50cm的水平标志线，然后在槽帮上或基坑底部钉上木橛，清理底部土层时用它们来控制标高。

根据定位线及基础轮廓检验基槽尺寸，人工修整边坡和基底。

(5）基坑清理完毕后，应由设计、勘察、监理、建设等单位人员验槽（主要对地基承载力、沟槽宽度、工作面宽度、边坡放坡系数、稳定性、基底放线、标高等进行检测）。

对不符合要求的软弱土层等情况作出处理记录，处理后符合要求，参加各方办理隐蔽工程记录.（6)、施工时，要加强对边坡的保护。

本工程放坡系数为1:0.75，机械开挖完毕后立即进行边坡修整并在坡面间隔1.5-2。

5m梅花状布置木楔，用4*6cm木楔长度50cm左右打入土内外露5cm以便固定彩条布，彩条布上端压入地面，基坑外在离坡顶1.0m处砌筑300高240的砖墙作为挡墙。
