复合土钉墙在深基坑支护工程中的应用摘要：在工程地质条件较好及基坑周边距离允许的情况下，采用复合土钉墙支护可以有效的节约造价，节省工期。
本文结合案例概述了土钉墙施工过程中应注意的质量控制要点，及信息化施工在基坑支护过程中的重要性。
关键词：基坑支护，复合土钉墙，信息化施工随着社会经济及城市化进程的不断发展，城市的居住生活空间不断向地下开发，深基坑支护也越来越得到人们的重视和研究，目前比较常用的支护类型有地下连续墙、排桩+支撑、排桩+锚杆、水泥土重力式短墙、土钉墙、逆作拱墙等，其中桩+支撑+止水帷幕的支护体系安全可靠，具有普遍的适用性。
但是这种支护形式往往造价较高，施工工期较长，对于土层情况较好且周边具有放坡距离的基坑，采用复合土钉墙的支护形式相比较而言能节约造价、节省工期1 /3以上。
1、工程概况某工程结构±0.00相当于黄海高程4.45m，根据基础埋深不同，基坑分为两个工作断面设计施工，一期工程挖深为9.5m，二期工程挖深6.5 m，基坑面积约12440m2，支护总周长约为590m。
2、设计参数场地内地质条件自上而下为：杂填土、硬塑粘土、可塑粉质粘土、粉土、粉砂。
场地地下水按其埋藏条件划分为上层滞水和浅层承压水两种：上层滞水主要含于①层杂填土中，由大气降水补给，以蒸发方式排泄。
水位随季节变化。
勘察时测得上层滞水水位埋深为0.8~1.2m，平均水位埋深为1.0m。
浅层承压水赋存于粉土粉砂中，由长江、运河水补给。
实测水位黄海标高平均-3.51m。
根据基坑开挖深度、土层情况和环境条件，总体设计采用土钉墙支护方案，降水采用管井降水。
3、土钉墙施工技术要求及质量控制要点3.1土钉墙施工工序为：土方开挖→人工修坡→测放孔位→施工土钉→注浆→绑扎面网钢筋→喷射砼面层等步骤。
其施工工序流程及质量控制见图3.1。
图3.1 土钉墙施工工序流程及质量控制图3.2土钉墙施工步骤3.2.1土方开挖①．土方开挖应分层分段施工，分段长度以20~40m为宜，分层高度以满足土钉施工作业为度。
浅述复合土钉支护技术的应用一、复合土钉支护技术复合土钉墙支护技术是将土钉墙与预应力锚杆（锚索）、止水帷幕（水泥土桩）、超前锚杆（预支护微型桩）等结合起来形成的一种复合支护技术。
该技术弥补了一般土钉墙的许多缺陷和用限制，在保证支护体系安全稳定的同时满足某些特殊的工程需要，如限制基坑上部变形，阻止边坡土体内水的渗流，解决开挖面的自立性以及阻止基坑底部隆起，具有更广泛的应用领域和适用范围。
在地质条件复杂的地区，复合土钉墙支护技术具有传统土钉墙无法比拟的优点，可应用于基坑较深、地质情况复杂、周围建筑物离基坑较近、附加荷载大、地下水位高、单一支护形式无法满足工程安全要求的复杂基坑工程。
其主要有以下几种形式：一是土钉+止水帷幕（水泥土桩）；二是土钉+预应力锚杆（锚索）；三是土钉+超前锚杆（预支护微型桩）；四是土钉+混凝土灌注桩、加筋水泥土、内支撑等其他支护形式；五是土钉与以上多种形式的复合土钉支护。
二、复合土钉支护技术在深基坑支护中的应用（一）工程概况某建筑工程为地下3层，地上34层，总建筑面积96000m2，其中地下室建筑面积为18000m2。
基坑开挖轮廓（长×宽）为92m×73m，开挖深度约11.65m。
该基坑开挖范围内自上而下主要地层有：人工回填土，埋藏植物层，淤泥质粘土，粉质粘土，粗砾砂，残积粘土层等。
基坑东侧和南侧有较密的管网和重要交通道路，特别是南侧，道路下有煤气管，排洪沟，上，下水管等7种管线，离基坑最近处只有2m。
北侧相邻建筑为沉管灌注桩基础，西侧为待建小区道路。
（二）支护方案根据地质和周边工程条件，基坑支护南、北、东3面采用复合土钉墙即单排深层搅拌桩止水帷幕+土钉墙+预应力锚杆，其中南侧为保护坑边煤气管，在长约36m的地下车道处（坑壁距煤气管约3m）增加了一排型钢微型桩，即采用复合土钉墙第4种模式。
支护参数为，深层搅拌桩φ500@400，桩长14m；土钉设置7排，长度10～12m，采用打入式高压注浆钢管土钉（φ48、δ3.5）；预应力锚索设置两排，长16～18m，由3根φj15钢绞线组成；微型桩直径φ250，配置型钢为18a工字钢；基坑西侧为普通土钉墙，并设有5口降水井。

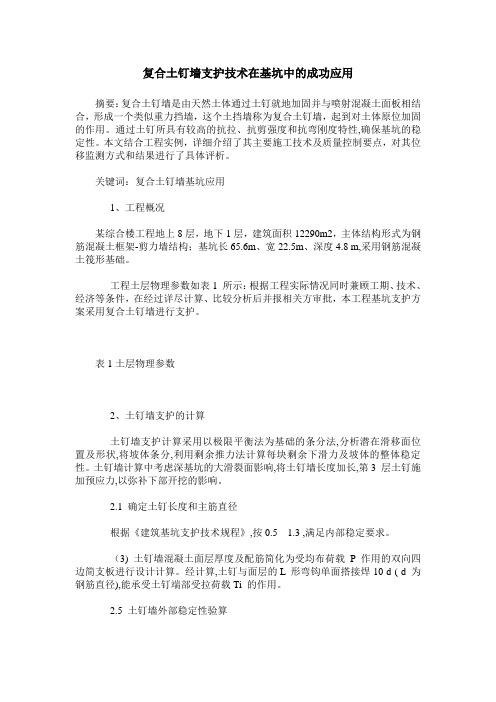

复合土钉墙支护技术在基坑中的成功应用摘要：复合土钉墙是由天然土体通过土钉就地加固并与喷射混凝土面板相结合，形成一个类似重力挡墙，这个土挡墙称为复合土钉墙，起到对土体原位加固的作用。
通过土钉所具有较高的抗拉、抗剪强度和抗弯刚度特性,确保基坑的稳定性。
本文结合工程实例，详细介绍了其主要施工技术及质量控制要点，对其位移监测方式和结果进行了具体评析。
关键词：复合土钉墙基坑应用1、工程概况某综合楼工程地上8层，地下1层，建筑面积12290m2，主体结构形式为钢筋混凝土框架-剪力墙结构；基坑长65.6m、宽22.5m、深度4.8 m,采用钢筋混凝土筏形基础。
工程土层物理参数如表1 所示：根据工程实际情况同时兼顾工期、技术、经济等条件，在经过详尽计算、比较分析后并报相关方审批，本工程基坑支护方案采用复合土钉墙进行支护。
表1土层物理参数2、土钉墙支护的计算土钉墙支护计算采用以极限平衡法为基础的条分法,分析潜在滑移面位置及形状,将坡体条分,利用剩余推力法计算每块剩余下滑力及坡体的整体稳定性。
土钉墙计算中考虑深基坑的大滑裂面影响,将土钉墙长度加长,第3 层土钉施加预应力,以弥补下部开挖的影响。
2.1 确定土钉长度和主筋直径根据《建筑基坑支护技术规程》,按0.5 1.3 ,满足内部稳定要求。
（3) 土钉墙混凝土面层厚度及配筋简化为受均布荷载P 作用的双向四边简支板进行设计计算。
经计算,土钉与面层的L 形弯钩单面搭接焊10 d ( d 为钢筋直径),能承受土钉端部受拉荷载Ti 的作用。
2.5 土钉墙外部稳定性验算土钉墙外部稳定性分析验算与重力式挡土墙的稳定分析相同, 依据《深基坑支护设计与施工》计算土钉的抗滑移稳定性安全系数KH = 1.31 > 1.2 ,满足抗滑移稳定要求;计算的土钉抗倾覆稳定性安全系数KQ = 2.214 > 1.3 ,满足抗倾覆稳定性要求。
3、土钉墙施工工艺测量放线→开挖→修边坡(预留100mm人工修整)→定孔位→成孔→土钉制作、安放(焊对中支架) →堵孔注浆(低压底部注浆) →二次补浆→绑扎、固定钢筋网(竖向搭接200mm) →土钉端部焊接→喷射混凝土面层(工作压力0.3～0.4MPa) →土钉及混凝土面层养护(添加4 %早强剂) →预应力张拉( 锚固段强度大于15MPa 并达到设计强度的75 %) →浆体及面层强度达到70% ,进行下层土钉施工。
复合土钉墙在深基坑中的应用【提要】通过上海市肺科医院基坑土钉支护工程实践，表明土钉支护在复杂地质条件及较深基坑中的适应性及可行性。
【关键词】土钉墙深基坑止水沉降位移一、引言3年来，土钉墙基于其明显的价格优势和方便快速的施工特性，在浅基坑中的应用越来越广泛了。
但由于土钉墙对于地层的依赖性很强，上海又是典型的高含水量的软弱土层，故面对较深基坑（6m以上）时是慎之又慎的，一般所采取的设计及施工手段无外乎以下几种：地下连续墙、钻孔灌注桩+搅拌桩止水、钢板桩、沉井以及稍后出现的SMW工法等。
而笔者在本工程中大胆使用了土钉墙作为围护措施，为业主节省了近百万的资金。
一、工程环境及地质条件工程位于五角场上海市肺科医院园内，为12 层的病房大楼，长70m，宽22m，基础为桩+箱结构，基坑挖深为6.15m。
工程桩采用350×350钢筋混凝土预制桩，桩长28m。
东侧距基坑16m处有一幢6层医技楼；西北面1.5m处为医院保留之二层建筑；北侧为花园和病房老楼，同时有150煤气管线。
基地范围内有暗浜与人防存在。
上海地矿完成了本工程的地质勘察工作，地质报告提供土层分布情况及围护设计有关参数见表1（略）。
二、基坑支护设计方案基坑围护的目的就是要解决两个问题；挡土及止水。
就本工程而言，就是要采取有效的措施防止支护体系产生过大位移，对邻近建筑及管线造成有害影响；同时防止地下水位的下降及流砂的产生从而导致邻近建筑的有害沉降。
本工程开挖深度为6.15m，通常可采取钻孔桩+水泥土搅拌桩+支撑工艺或者SMW工艺，搅拌桩坝体一方面较难控制位移量且现场无施工间距；而肺科医院的特殊环境同样也不允许钢板桩的施工。
基于工期紧张及造价控制诸原因，设计人员考虑采用“复合土钉墙”工艺，尽管此深度已远超出之前市区土钉墙工艺所能对付的基坑深度。
所谓“复合土钉墙”支护就是以水泥土搅拌桩或竖向压管注浆帷幕等超前支护措施解决土体的自立性、隔水性，以水平向压密注浆及二次压力灌浆解决土体加固及土钉抗拔力问题，以一定的插入深度解决坑底的抗隆起和管涌问题，由止水帷幕、超前支护及土钉三者组成的复合型的土钉墙支护方式。
复合土钉墙支护技术在深基坑中的应用摘要：复合土钉墙支护技术是一种根据不同场地和地质条件因地制宜的柔性组合支护技术。
它在国内外得到了广泛的应用。
将土钉墙与相应的结构相结合，可以保证基坑的安全，满足工程应用的需要。
本文就复合土钉墙支护技术在深基坑施工中的应用进行详细探讨。
关键词:复合土钉墙；深基坑；支护1.复合土钉墙支护技术概述说到复合土钉，首先要说的是“土钉”。
土钉支护是将细长杆嵌入土中并紧密布置，土钉是一种常用的加固方法。
在土钉墙技术中，“土钉”的作用是将土钉与土壤结合形成类似混凝土的复合结构。
由于土钉的强度和刚度较强，可以防止将其插入土壤时土壤的移动，从而有效地防止遏制失稳，这就是土钉技术的本质。
这表明土钉技术不是一种简单的墙，它是一种不同于挡土墙的技术，可以比挡土墙起到更大的保护作用。
锚杆是一种新型承重构件，其一端与建筑物或边坡防护桩墙连接；另一端锚定在基础的土层或岩层上，以抵抗结构的上托力、拉拔力、倾侧力或挡土墙的土压力、水压力，并通过地层的锚定力保持结构的稳定性。
预应力锚索是一种预应力锚杆。
其受拉构件为钢绞线，通过预张力主动支撑加固建筑物。
当锚固段中的杆受压时，钢筋与周围水泥砂浆之间的夹紧力首先传递到砂浆，然后通过砂浆传递到周围土壤。
随着张力的增加，当锚固区产生最大粘着力时，会产生与土壤的相对位移，然后产生与杆的摩擦阻力，直到达到最终摩擦阻力。
近年来，我国城市深基坑开挖施工日益增多，周围环境条件也相对复杂。
支护桩或锚固工程完成后，由于基础工程的需要，需要进一步加固，因此此时无法调整支护方案。
合理增加锚杆的弯曲量可以有效地解决这些问题，采用预应力锚杆是一种可行的方法。
2.复合土钉墙支护技术现状复合土钉墙支护技术在地基中的作用机理十分复杂，目前尚无明确的理论研究。
然而，基坑开挖工程是一项高度系统的工程，影响因素众多。
在设计中，通常参考常规土钉支护计算，其安全储备过高，造成大量资源浪费。
此外，由于对其工作机理缺乏了解，在设计中往往采用工程类比法，无法充分把握实际支护过程中的不确定性，导致许多事故。
复合土钉墙支护技术应用摘要：本文分析了复合土钉墙的作用机理，结合具体的工程实例，提出采用复合土钉墙支护技术进行基坑支护并给出了相关的设计计算方法。
关键词：复合土钉；基坑支护1 引言土钉支护作为一种经济可靠、快速简便的挡土技术，已在深基坑开挖施工中得到越来越多的应用，但单一的土钉支护技术不能用于淤泥质土，砂土等不良土层及对变形控制严格的情况，所以近年来又发展了土钉与搅拌桩、微型桩等支护相结合的复合型土钉墙支护形式。
2复合土钉墙支护机理复合土钉墙支护就是将土钉支护技术与其他支护形式联合使用，在保证支护体系安全稳定的同时满足某种特殊工程需要的土钉支护技术。
常用的复合土钉支护有三种基本形式：十钉与预应力锚杆结合、土钉与微型钢管桩结合、土钉与搅拌桩（止水帷幕）联合应用。
本文就预应力复合土钉做一些简要的机理分析。
土钉与预应力锚杆联合应用时，与其各自单独使用时有着不同的受力机制，土钉是被动受力，预应力锚杆是主动受力。
两者协同工作的机理非常复杂，目前对其受力情况的认识还不十分清楚，大多只能作一些定性的分析。
据对部分工程研究，本人认为：（1）基坑开挖初期阶段，当开挖超过土体临界高度，需要在土体中植入土钉，但当其高度不大时，此时土体中植入的土钉实际受力与锚杆并没有多大差别，随着开挖深度的增大，土体边坡潜在滑移面不断向土体内部发展，直至土钉长度在潜在滑移面之内，土钉不再起到锚杆的作用，在此之前及时植入预应力锚杆，将能极大提高已开挖土体的整体稳定性，当基坑全部开挖且土钉、锚杆全部植入完毕，土钉长度全部在潜在最危险滑移面之内，预应力锚杆锚固在潜在最危险滑移面之外的稳定土层中，通过施加预应力锚杆提高用以提高土体抗拉承载力，锚固段将拉应力荷载向远离滑移面以外稳定土体中传递，减少土体变形，有效保障土钉支护墙体的稳定。
（2）锚杆施加的预应力使边坡土体潜在的可能滑动部分受到一定的挤压作用，尤其在基坑开挖的前期更为明显，这就使得被加固土体力学指标较原有土体为高，同时预应力锚杆在下步土体开挖前已经施加了预应力，通过锚头装置、钢垫板（或腰梁）和混凝土面层将预应力传递给边坡土体，限制因下步边坡土体开挖应力释放而产生的土体变形。
复合土钉墙支护在深基坑中的应用1、土钉墙应用概述随着我国城市建设的发展，建筑物越来越密集，基坑开挖深度不断加大，基坑降水深度不断增加，对基坑支护和降水工程的要求也更加严格。
而采用土钉墙以其工期短、施工便捷、经济节能、稳定可靠等诸多优点得到迅速的发展。
但是，对于深基坑的支护，单独的土钉支护方法往往无法满足工程需求。
土钉墙支护适用于地下水位以上或经人工降水后的人工填土、粘性土和弱胶结砂土的基坑支护或边坡加固。
土钉墙不宜用于含水丰富的粉细砂层、砂砾卵石层和淤泥质土, 不宜用于没有自稳能力的淤泥和饱和软弱土层。
若在软土中应用土钉墙,可以结合使用其他支护形式(如水泥土搅拌桩、钻孔灌注桩) 。
复合土钉墙支护具有轻型，机动灵活，适用范围广、造价低、工期短、安全可靠等特点，支护能力强，可作超前支护，并兼备支护、截水等效果。
在实际工程中，组成复合土钉墙的各项技术可根据工程需要进行灵活的有机结合，形式多样，是一项技术先进、施工简便、经济合理、综合性能突出的基坑支护技术，本文介绍的是深层水泥搅拌桩配合土钉锚杆的基坑支护方法。
2、工程实例工程概况：厦门绿苑海景地下一层，地上11-33层，总建筑面积9.8万平方米，框剪结构。
地下室层高4.5m，场内自然地坪标高-0.20，基坑实际开挖深度约6.3m,项目周围有主干道、酒店和在建工地。
2.1工程地质条件地基土按其工程地质性质自上而下为：①人工填土分布于整个场地表层，厚1.2～2.6m，松散状，稍湿；②粉砂厚1.0～2.3m，松散、饱和；③淤泥质土分布于整个场地，厚3.0～5.0m，流塑，属高压缩性土层；④粉质粘土厚0.90～3.0m，呈软塑～可塑，属高压缩性土层；⑤粉细砂分布广，厚1.2～3.5，松散，饱和；⑥淤泥质土分布广，厚0.9～3.5m，流塑，属高压缩性土层。
通过地质勘查报告，本工程基底坐落在淤泥质土和粉质粘土之间，地下水位在1.6～2.2m之间。
本场地多为弱透水层，局部为强透水层，含水量比较丰富，地下水靠大气降水及地表水补给，排泄方式为蒸发及向下渗透。
复合土钉墙在工程中的应用及分析本文详细介绍了复合土钉墙的计算方法，并结合虹梅新苑工程，从复合土钉墙设计、施工和经济性等角度分别进行了论述，就其支护稳定性进行计算验证，指出应注意的问题,为今后类似工程提供参考。
标签复合土钉墙、支护设计、施工工艺、经济性复合土钉墙是近年来在土钉墙基础上发展起来的新型支护结构,它是将土钉墙与止水帷幕（深层搅拌桩或旋喷桩）、各种微型桩、钢管土钉及预应力锚杆等结合起来,解决土体的自立性、隔水性以及喷射面层与土体的粘结问题,这种由超前支护、土钉和土体组成的复合型土钉墙支护结构即为复合土钉墙。
具有安全可靠、造价低、工期短、使用范围广等特点,获得了越来越广泛的工程应用。
但其变形大,施工中容易出现工程事故,尤其是软弱地层中。
本文从复合土钉墙设计和施工的角度分别进行了论述,指出应当注意的问题,使得该方法应用更合理。
1 复合土钉墙计算方法分析根据理论研究和工程实践,应用最多的复合土钉墙主要有以下4种类型：（1）土钉墙+止水帷幕+预应力锚杆；（2）土钉墙+预应力锚杆；（3）土钉墙+微型桩+预应力锚杆；（4）土钉墙+止水帷幕+微型桩+预应力锚杆。
复合土钉墙的计算方法与土钉墙相似,包括整体稳定性分析和土钉抗拔力验算两部分。
在整体稳定性分析中,除考虑土体、土钉的作用外,需计算止水帷幕、微型桩和预应力锚杆对整体稳定的作用。
土钉（锚杆）抗拔力验算方法与普通土钉墙相同。
1.1 普通土钉墙整体稳定性计算普通土钉墙整体稳定性分析采用圆弧滑裂面计算,安全系数Ks：Ks= +（1）式中：Ks——土钉墙整体稳定性安全系数；Ci——土体的粘聚力,kPa；——土体的内摩擦角,（°）；Li——土条滑动面弧长,m；Wi——土条重量,kN；TNj——土钉的极限抗拔力,kN；S——土钉的水平间距,m；——滑动面某处切线与水平面之间的夹角,（°）；ai——土钉与水平面之间的夹角,（°）；ξ——折减系数,根据经验取0.5。
