最新电压 电阻知识点(大全)经典

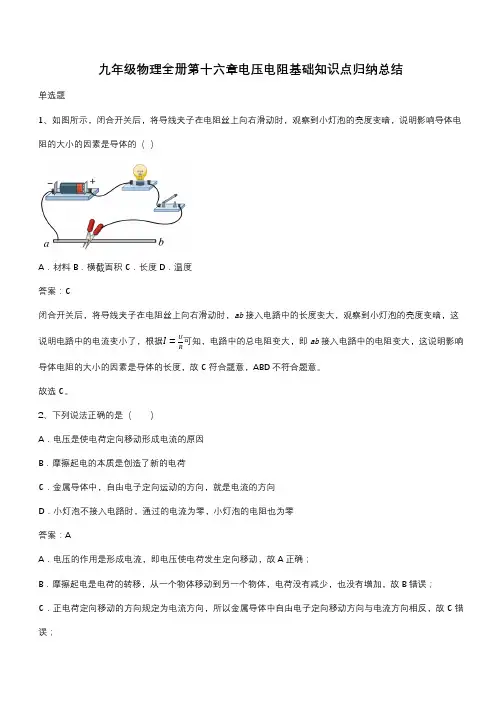

九年级物理全册第十六章电压电阻基础知识点归纳总结单选题1、如图所示，闭合开关后，将导线夹子在电阻丝上向右滑动时，观察到小灯泡的亮度变暗，说明影响导体电阻的大小的因素是导体的（）A．材料B．横截面积C．长度D．温度答案：C闭合开关后，将导线夹子在电阻丝上向右滑动时，ab接入电路中的长度变大，观察到小灯泡的亮度变暗，这可知，电路中的总电阻变大，即ab接入电路中的电阻变大，这说明影响说明电路中的电流变小了，根据I=UR导体电阻的大小的因素是导体的长度，故C符合题意，ABD不符合题意。

故选C。

2、下列说法正确的是（）A．电压是使电荷定向移动形成电流的原因B．摩擦起电的本质是创造了新的电荷C．金属导体中，自由电子定向运动的方向，就是电流的方向D．小灯泡不接入电路时，通过的电流为零，小灯泡的电阻也为零答案：AA．电压的作用是形成电流，即电压使电荷发生定向移动，故A正确；B．摩擦起电是电荷的转移，从一个物体移动到另一个物体，电荷没有减少，也没有增加，故B错误；C．正电荷定向移动的方向规定为电流方向，所以金属导体中自由电子定向移动方向与电流方向相反，故C错误；D．电阻是导体的属性，与电流的有无无关，所以没有电流时，小灯泡的电阻也不为0，故D错误。

故选A。

3、下列对生活中一些物理量的估计，最接近实际值的是（）A．一节干电池的电压约为6VB．我国家庭电器正常工作时电压一般为220VC．家庭房间灯泡工作时的电流约为4AD．空调工作时的电流约为0.2A答案：BA．一节干电池的电压约为1.5V，故A不符合题意；B．我国家庭电器正常工作时电压一般为220V，故B符合题意；C．家庭房间灯泡工作时的电流约为0.2A，故C不符合题意；D．空调工作时的电流约为5A，故D不符合题意。

故选B。

4、如图所示电路，闭合开关后，电压表能测出L2两端电压的是（）A．B．C．D．答案：AA．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法正确，故A正确；B．图中，电压表接在电源两端，电压表始终测电源电压（即两灯串联的总电压），电压表正负接线柱接法正确，故B错误；C．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法错误，故C错误；D．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法错误，故D错误。

电压电阻知识点总结电压和电阻是电路中的两个基本概念，了解这两个概念对于理解电路工作原理和解决电路问题至关重要。

下面是关于电压和电阻的知识点总结。

1. 电压（Voltage）电压是电路中电势差的度量，表示为V。

电势差是指电荷在电路中流动时遇到的阻力，也可以理解为电流在电路中移动时产生的能量转化。

电压单位为伏特（Volt）。

在直流电路中，电压是恒定的，而在交流电路中，电压会周期性地变化。

2.电动势（EMF）电动势是指电源提供的电能转化为电荷运动的能力，通常用符号'E'表示。

电动势是电源电压的度量，它可以驱动电流在电路中流动。

电动势的单位也为伏特。

3. 电位差（Potential Difference）电位差是指电压的差异，也就是电荷在电路中移动时所经历的电势差异。

电位差可以测量为两个点之间的电压差，通常用符号'ΔV'表示。

电位差是导致电流在电路中流动的推动力。

4. 电阻（Resistance）电阻是电路对电荷流动的阻碍程度，也就是电流通过电路时所遇到的阻力。

电阻的单位为欧姆（Ohm），表示为Ω。

电阻可以用于控制和调节电流的大小。

在电路中，电阻越大，通过电路的电流越小。

5. 欧姆定律（Ohm's Law）欧姆定律是描述电压、电流和电阻之间关系的基本定律。

根据欧姆定律，电流（I）等于电压（V）除以电阻（R）：I=V/R。

这意味着在给定电压下，电流的大小与电阻成反比；而在给定电阻下，电压和电流成正比。

6. 串联电阻（Series Resistance）串联电阻是指将多个电阻连接在同一路径上的方式。

在串联电阻中，电流在电阻中依次流过，而电压在每个电阻上分担。

串联电阻的总电阻等于各个电阻之和：R_total = R1 + R2 + R3 + ...7. 并联电阻（Parallel Resistance）并联电阻是指将多个电阻连接在不同路径上的方式。

在并联电阻中，电流分流并通过各个电阻，而电压在各个电阻上相等。

电压电阻知识点总结Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】《电压电阻》知识点归纳一、电压（一）电压的作用1．电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。

电源是提供电压的装置。

2．电路中获得持续电流的条件：①电路中有电源（也就是电路两端有电压）；②电路是闭合的。

（二）电压的单位1．国际单位：V常用单位：kV、mV换算关系：1Kv＝1000V 1V＝1000mV2．记住一些电压值：一节干电池1．5V一节蓄电池2V家庭电压220V 安全电压不高于36V（三）电压测量：1．仪器：电压表，符号：2．读数时，看清接线柱上标的量程，和分度值.3．使用规则：①电压表要并联在电路中。

②电流从电压表的“正接线柱”流入，“负接线柱”流出。

否则指针会反偏。

③被测电压不要超过电压表的最大量程。

④电压表可以直接连在电源两端，此时电压表测得是电源电压危害：1.被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。

2.选择量程：实验室用电压表有两个量程，0～3V和0～15V。

测量时，先选大量程，用开关试触，若被测电压小于3V则换用小的量程，若被测电压大于15V则换用更大量程的电压表。

4.串联电路电压的规律______________________________________________________________________________.并联电路电压的规律_______________________________________________________________________ （四）电流表、电压表的比较（五）利用电流表、电压表判断电路故障1．电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。

初中物理第六章电压电阻知识点电压和电阻是电路中重要的物理概念。

它们是理解电路运行原理以及解决一些电路问题的基础。

下面是关于电压和电阻的一些重要知识点。

1. 电压（Voltage）：电压又叫电势差，用符号V表示，单位是伏特（V）。

电压是描述电场中电势能变化的物理量。

可以理解为单位正电荷在电场中受到的电力。

电压的大小决定了电子的运动方向和速度。

电压的公式是V = W/Q，其中V为电压，W为电势能变化（单位是焦耳），Q为电荷量（单位是库仑）。

2. 电阻（Resistance）：电阻用符号R表示，单位是欧姆（Ω）。

电阻是描述物质阻碍电流流动的物理量，它对电流具有阻碍作用。

电阻的大小取决于材料的电导性质和物体的几何形状。

电阻的公式是R = ρl/A，其中R为电阻，ρ为电阻率，l为电阻的长度，A为电阻的横截面积。

3. 欧姆定律（Ohm's Law）：欧姆定律是描述电压、电流和电阻之间关系的基本定律。

它的公式是V = IR，其中V为电压，I为电流，R为电阻。

欧姆定律表明，电流与电压成正比，与电阻成反比。

4. 串联电路（Series Circuit）：串联电路是指电流只有一条路径经过各个电阻或电器的电路。

在串联电路中，电流大小相同，电压按电阻或电器的大小分布。

总电阻等于各个电阻之和，总电压等于各个电阻或电器的电压之和。

5. 并联电路（Parallel Circuit）：并联电路是指电流分成几条路径通过各个电阻或电器的电路。

在并联电路中，电流按分支电阻或电器的情况分布，分支电流之和为总电流。

总电阻的倒数等于各个电阻倒数之和，总电压等于各个电阻或电器的电压相同。

6. 电功率（Power）：电功率用符号P表示，单位是瓦特（W）。

电功率是描述电路中能量转化速率的物理量。

电功率的公式是P = VI，其中P为电功率，V为电压，I为电流。

电功率表示单位时间内电能的转化速率。

根据欧姆定律，电功率也可以表示为P = I^2R或P = V^2/R。

电压电阻知识点总结完整版电压电阻是电路中非常重要的两个概念，对于电路的运行和特性起着决定性的作用。

下面是对电压和电阻的知识点进行详细总结的完整版。

一、电压1.电压的概念：电压是电路中的电势差，也是电荷在电场中受到的作用力所做的功，单位是伏特（V）。

2.电压的符号：以V表示电压，例如10V表示电压为10伏特。

3.电压的测量：可使用电压表或示波器等测量仪器进行测量。

4.电压的基本规律：-电压在电路中是由电源提供的，电源可以是电池、发电机或其他电源装置。

-电压可以是直流（DC）或交流（AC），直流电压是恒定的，而交流电压是周期性变化的。

-电压可以连接到电路的任意两个点，因此电路中可以存在多个不同的电压。

5.串联电压：-串联电路中，电压会依次相加，即总电压等于各个电压的代数和。

-串联电压满足基尔霍夫电压定律：电路中各个电压的代数和等于零。

6.并联电压：-并联电路中，各个电压相等。

-并联电压满足基尔霍夫电流定律：电路中各个电流的代数和等于零。

二、电阻1.电阻的概念：电阻是电路中阻碍电流流动的元件，单位是欧姆（Ω）。

2.电阻的符号：以R表示电阻，例如10Ω表示电阻为10欧姆。

3.电阻的测量：可使用欧姆表或万用表等测量仪器进行测量。

4.电阻的基本规律：-电阻是由导体的材料和几何形状决定的，不同的材料和形状会具有不同的电阻值。

-电阻对电流产生阻碍作用，使电流流过电阻时会有电压降。

-电阻可以分为固定电阻和可变电阻，固定电阻的电阻值不变，可变电阻的电阻值可以调节。

5.串联电阻：-串联电路中，电阻按顺序连接，总电阻等于各个电阻的代数和。

-串联电阻满足欧姆定律：电路中的总电阻等于电压与电流的比值。

6.并联电阻：-并联电路中，各个电阻并联连接，总电阻可以通过以下公式计算：1/总电阻=1/电阻1+1/电阻2+...-并联电阻满足欧姆定律：电路中的总电流等于电压与总电阻的比值。

三、其他相关知识点1.电功率：电功率表示单位时间内电路的能量转化速率，单位是瓦特（W）。

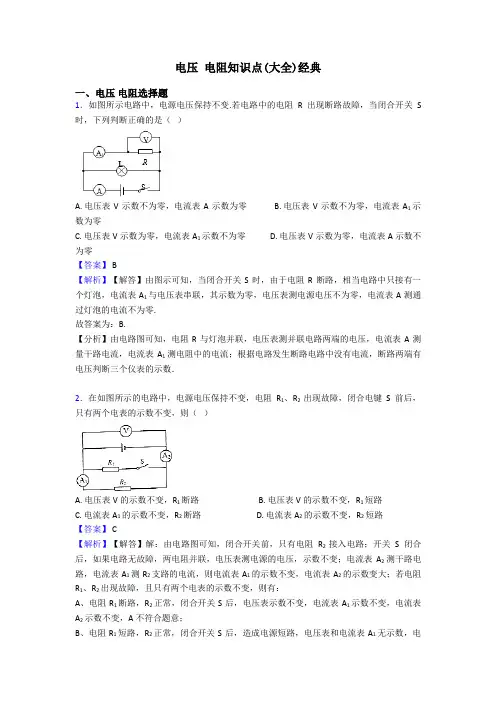

电压电阻知识点(大全)经典一、电压电阻选择题1．如图所示电路中，电源电压保持不变.若电路中的电阻R出现断路故障，当闭合开关S 时，下列判断正确的是（）A. 电压表V示数不为零，电流表A示数为零B. 电压表V示数不为零，电流表A1示数为零C. 电压表V示数为零，电流表A1示数不为零D. 电压表V示数为零，电流表A示数不为零【答案】 B【解析】【解答】由图示可知，当闭合开关S时，由于电阻R断路，相当电路中只接有一个灯泡，电流表A1与电压表串联，其示数为零，电压表测电源电压不为零，电流表A测通过灯泡的电流不为零.故答案为：B.【分析】由电路图可知，电阻R与灯泡并联，电压表测并联电路两端的电压，电流表A测量干路电流，电流表A1测电阻中的电流；根据电路发生断路电路中没有电流，断路两端有电压判断三个仪表的示数．2．在如图所示的电路中，电源电压保持不变，电阻R1、R2出现故障，闭合电键S前后，只有两个电表的示数不变，则（）A. 电压表V的示数不变，R1断路B. 电压表V的示数不变，R1短路C. 电流表A1的示数不变，R2断路D. 电流表A2的示数不变，R2短路【答案】 C【解析】【解答】解：由电路图可知，闭合开关前，只有电阻R2接入电路；开关S闭合后，如果电路无故障，两电阻并联，电压表测电源的电压，示数不变；电流表A2测干路电路，电流表A1测R2支路的电流，则电流表A1的示数不变，电流表A2的示数变大；若电阻R1、R2出现故障，且只有两个电表的示数不变，则有：A、电阻R1断路，R2正常，闭合开关S后，电压表示数不变，电流表A1示数不变，电流表A2示数不变，A不符合题意；B、电阻R1短路，R2正常，闭合开关S后，造成电源短路，电压表和电流表A1无示数，电流表A2示数变大，会烧坏电源和电流表A2， B不符合题意；C、电阻R2断路，R1正常，闭合开关S后，电压表示数不变，电流表A1无示数、不变，电流表A2示数变大，C符合题意；D、电阻R2短路，R1正常，闭合开关S后，电源短路，三个电表都无示数，D不符合题意．故答案为：C．【分析】根据电路的并联分析，电压表示数不变，再根据两个电流表会有一个变化，分析电路的故障的位置.3．如图所示的是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数.则故障原因可能是（）A. L1断路B. L1短路C. L2短路D. L2断路【答案】C【解析】【解答】（1）首先分析电路的连接方式为灯泡L1和L2串联，电流表测电路电流，电压表测量灯L1的电压。

物理电压和电阻知识点一、电压。

1. 电压的概念。

- 电压是使自由电荷定向移动形成电流的原因。

电源是提供电压的装置，电压用字母“U”表示。

- 在国际单位制中，电压的单位是伏特，简称伏，符号是“V”。

常用单位还有千伏（kV）、毫伏（mV）等，1kV = 1000V，1V=1000mV。

2. 电压的测量。

- 电压表是测量电压的仪表。

- 电压表的使用规则：- 电压表要与被测电路并联。

- 电流从电压表的正接线柱流入，负接线柱流出。

- 被测电压不能超过电压表的量程。

可以采用试触法来选择合适的量程，如果被测电压超过量程，可能会损坏电压表。

3. 常见的电压值。

- 一节干电池的电压为1.5V。

- 一节铅蓄电池的电压为2V。

- 家庭电路的电压为220V。

- 对人体安全的电压不高于36V。

二、电阻。

1. 电阻的概念。

- 电阻表示导体对电流阻碍作用的大小，用字母“R”表示。

- 在国际单位制中，电阻的单位是欧姆，简称欧，符号是“Ω”。

常用单位还有千欧（kΩ）、兆欧（MΩ）等，1MΩ = 1000kΩ，1kΩ = 1000Ω。

2. 影响电阻大小的因素。

- 导体的电阻是导体本身的一种性质，它的大小与导体的材料、长度、横截面积和温度有关。

- 材料：不同材料的导体电阻一般不同，例如银、铜、铝等金属是导体，且银的导电性最好，在长度、横截面积和温度相同时，银的电阻最小。

- 长度：在材料、横截面积和温度相同时，导体的长度越长，电阻越大。

- 横截面积：在材料、长度和温度相同时，导体的横截面积越大，电阻越小。

- 温度：大多数导体的电阻随温度的升高而增大，但也有少数导体的电阻随温度的升高而减小，例如半导体材料。

3. 电阻器（定值电阻）- 电阻器是具有一定电阻值的元件，在电路中可以起到限流、分压等作用。

- 定值电阻的阻值是固定的，它的标识方法有直标法（直接在电阻器上标明阻值等参数）、色环法（通过不同颜色的色环来表示阻值等信息）等。

4. 滑动变阻器。

《电压电阻》知识点整理一、电压1电压:电压是使电路中形成电流的缘故，电源是提供电压的装置。

2电压U的单位：国际单位是伏特；经常使用单位有千伏、毫伏、微伏。

1V=1000V，1V==1000V，1V=1000μV。

3测量电压的仪表是：电压表，它的利用规那么是：①电压表要并联在电路中；②接线柱的接法要正确，使电流从“+”接线柱入，从“-”接线柱出；③被测电压不要超过电压表的量程。

4实验室中经常使用的电压表有两个量程：①0～3V，每小格表示的电压值是01V；②0～1V，每小格表示的电压值是0V。

应该熟记的常见电压值：6串、并联电路中电压规律：串联电路两头的总电压等于各串联导体两头的电压之和，即U=U1+U2+·+Un；并联电路各支路两头的电压都相等，表达式：U=U1=U2=·=Un；二、电阻和变阻器1电阻：表示导体对电流的阻碍作用。

导体若是对电流的阻碍作用越大，那么电阻就越大，而通过导体的电流就越小。

2电阻的单位：国际单位欧姆；经常使用的单位有兆欧、千欧。

1Ω=1000Ω，1Ω=1000Ω。

3决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度。

在材料相同时，长度越长，横截面积越小，电阻越大；一样来讲，导体的电阻随温度的升高而增大，如金属导体；也有少数导体的电阻随温度的升高而减小，如石墨类导体；电阻与加在导体两头的电压和通过的电流无关。

4变阻器：能改变接入电路中电阻大小的元。

常见的变阻器可分为滑动变阻器和电阻箱。

滑动变阻器：构造：由线圈、瓷管、滑片、金属棒四部份组成。

原理：改变接入电路中电阻线的长度来改变电阻。

作用：通过改变接入电路中的电阻来改变电路中的电流和电压。

铭牌：如一个滑动变阻器标有“0Ω2A”表示的意义是最大阻值是0Ω，许诺通过的最大电流是2A。

正确利用：①应串联在电路中利用；②接线要“一上一下”；③通电前应把阻值调至最大的地址。

初中物理电压和电阻重点知识点大全电压和电阻是物理学中的重要概念，对于初中生来说，理解这两个概念是学习物理的基础。

下面是关于电压和电阻的重点知识点的详细介绍。

1. 电压（Voltage）电压是指电场力对电荷的作用力大小。

电荷在电场中移动时，会受到电场力的作用，从而产生电压。

在直流电路中，电压通常指电源施加在电路上的电压差。

单位是伏特（V）。

2. 电阻（Resistance）电阻是指电流在电路中受到阻碍的程度。

电流通过电阻时会遇到阻碍，从而产生热能。

电阻可以使电流产生电压降。

单位是欧姆（Ω）。

3. 电流（Current）电流是指单位时间内通过导体的电荷数量。

电荷在电路中由高电势区向低电势区移动，形成电流。

单位是安培（A）。

4. 欧姆定律（Ohm's Law）欧姆定律是电压、电流和电阻之间的基本关系。

根据欧姆定律，电压等于电流乘以电阻，可以用以下公式表示：V=I*R其中，V表示电压，I表示电流，R表示电阻。

5. 串联电路（Series Circuit）串联电路是指电阻依次连接在电路中，电流只有一条路径流过。

在串联电路中，电流保持不变，电压按照各个电阻的阻值比例分布。

6. 并联电路（Parallel Circuit）并联电路是指电阻分别连接在电路中，电流通过多个路径流过。

在并联电路中，电流根据各个电阻的阻值比例分布，电压保持不变。

7.电阻的计算电阻的计算根据材料的电阻率和几何形状来确定。

根据欧姆定律，电阻等于电阻率乘以电阻的长度除以截面积，可以用以下公式表示：R=ρ*L/A其中，R表示电阻，ρ表示电阻率，L表示电阻的长度，A表示电阻的截面积。

8.电阻与导体温度关系电阻与导体温度之间存在一定的关系。

通常情况下，随着温度的升高，导体的电阻会增加。

这是因为温度升高会增加导体内原子和电子的碰撞，导致电阻增加。

9.电阻与长度、截面积关系电阻与电阻的长度和截面积之间也存在一定的关系。

当电阻的长度变长时，电阻增加；当电阻的截面积变大时，电阻减小。

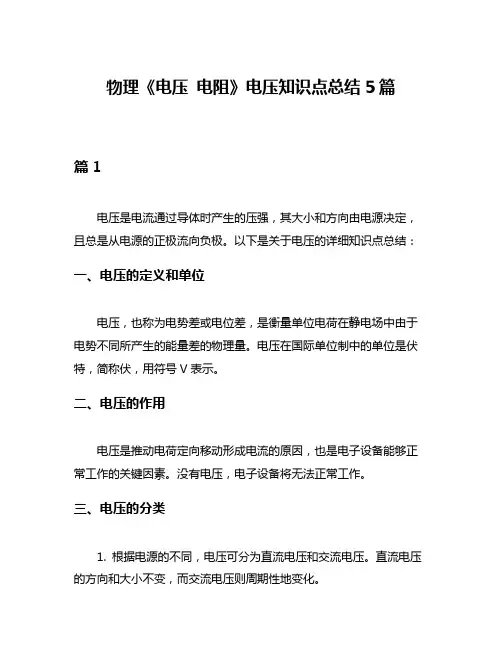

物理《电压电阻》电压知识点总结5篇篇1电压是电流通过导体时产生的压强，其大小和方向由电源决定，且总是从电源的正极流向负极。

以下是关于电压的详细知识点总结：一、电压的定义和单位电压，也称为电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。

电压在国际单位制中的单位是伏特，简称伏，用符号V表示。

二、电压的作用电压是推动电荷定向移动形成电流的原因，也是电子设备能够正常工作的关键因素。

没有电压，电子设备将无法正常工作。

三、电压的分类1. 根据电源的不同，电压可分为直流电压和交流电压。

直流电压的方向和大小不变，而交流电压则周期性地变化。

2. 根据电压的高低，可分为高电压、低电压和安全电压。

高电压通常用于输电和配电，低电压则用于电子设备的工作电源，安全电压则用于防止触电事故的发生。

四、常见电压值在一些常见的电子设备和电器中，我们可以找到一些常见的电压值。

例如，我们常见的干电池的电压为1.5V，而家庭用电的电压为220V。

此外，在一些电子设备中，还会使用到3.3V、5V、12V等不同的电压值。

五、电压的测量要测量一个电路中的电压，我们需要使用电压表。

电压表是一种测量电压大小的仪表，它的内阻很大，相当于断路。

在测量时，我们需要将电压表并联在被测电路的两端，此时电流将从电压表的“+”端流入，“-”端流出。

从电压表的刻度盘上可以直接读出被测电路的电压值。

六、电压与电流的关系在一段电路中，电压与电流的关系可以通过欧姆定律来描述，即电压等于电流乘以电阻。

这意味着，当电流通过导体时，导体两端的电压降等于电流乘以导体的电阻。

这一关系在电路分析和设计中具有重要的应用价值。

七、安全用电常识在使用电器和电子设备时，我们应该注意安全用电。

首先，要确保使用的电器和电子设备具有正确的额定电压和功率，以避免因电压过高或过低而损坏设备或造成安全隐患。

其次，要避免在潮湿的环境中使用电器和电子设备，以防止触电事故的发生。

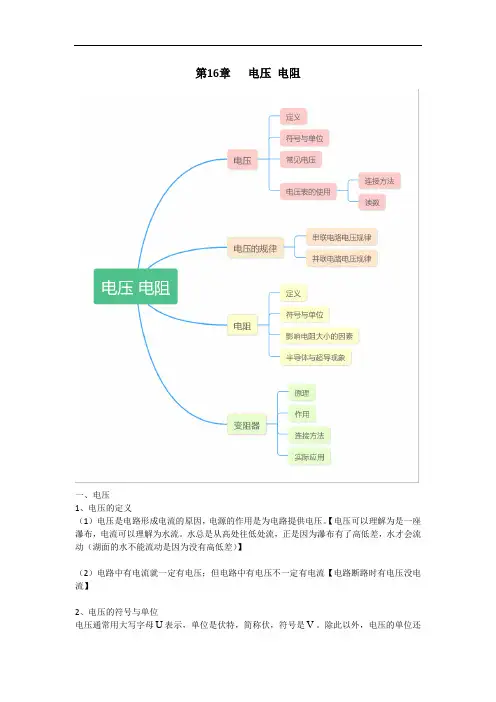

第16章电压电阻一、电压1、电压的定义（1）电压是电路形成电流的原因，电源的作用是为电路提供电压。

【电压可以理解为是一座瀑布，电流可以理解为水流。

水总是从高处往低处流，正是因为瀑布有了高低差，水才会流动（湖面的水不能流动是因为没有高低差）】（2）电路中有电流就一定有电压；但电路中有电压不一定有电流【电路断路时有电压没电流】2、电压的符号与单位电压通常用大写字母U表示，单位是伏特，简称伏，符号是V。

除此以外，电压的单位还有千伏（kV ）和毫伏（mV ）单位换算：mV 10V 10kV 163==3、常见电压一节干电池的电压是1.5V一节蓄电池的电压是2V我国家庭电路的电压是220V对人体安全的电压是不高于36V4、电压表的使用（1）电压表的连接方法①使用电压表之前应先看清楚指针是否在零刻度上【如果不是，需要先调零】②电压表需要和被测电路并联【电压表内阻很大，近似于断开的开关，所以串联会导致被测电路近似于断路】③必须让电流从电压表的红色（或者标注为正）的接线柱流入，从黑色（或者标注为负）的接线柱流出。

【接反会导致指针反向偏转，甚至损坏电压表】④需要选择合适的量程，最大量程应该大于被测电路的电压值【不知道被测电路的电压时，可以先选择大量程试触，再根据试触结果调整量程】（2）电压表的读数电压表的量程有两种：V 3~0和5V 1~0量程是V 3~0时，表盘中每一小格代表V 1.0量程是5V 1~0时，表盘中每一小格代表V 5.0在读数前，应该先看清楚量程，明确表盘中每一小格代表多少伏的电压。

然后数出指针当前停留的位置与零刻度之间一共有多少格，把每一小格代表的电压大小与总格数相乘就是电压表的读数。

例如电压表的量程是5V 1~0，那么每一小格代表V 5.0，如果数出来是18格，那么电压表的读数是V 9185.0=⨯二、电压的规律1、串联电路中电压的规律在串联电路中总电压等于各部分电压之和。

【这里的总电压指的是提供电压的元件，比如电源电压就是总电压，各部分电压指的是用电器的电压。

电压-电阻知识点总结用第六章《电压电阻》知识点归纳知识体系电压电阻一、电压（一）电压的作用1．电压是形成电流的原因（电压使电路中的自由电荷定向移动形成了电流。

）电源是提供电压的装置。

电源的电压越大，电路中的电流就越大，灯泡就越亮．2．电路中获得持续电流的条件：（1）电路中有电源（或电路两端有电压）；（2）二是电路是闭合的（或电路是通路）；注：（1）说电压时，要说“xxx”两端的电压，说电流时，要说通过“xxx”的电流。

（2）在理解电流、电压的概念时，通过观察水流、水压的模拟实验帮助我们认识问题，这里使用了科学研究方法“类比法”。

（类比是指由一类事物所具有的属性，可以推出与其类似事物也具有这种属性的思考和处理问题的方法）（3）电路中有电流通过时，电路两端一定有电压；但电路两端有电压时，电路中并不一定就有电流通过。

（4）电路断开处的两端电压等于电源电压.（二）电压的符号和单位1，电压的符号是“U”国际单位：伏特（V），简称伏（V）2，电压的单位常用单位：千伏（kV）；毫伏（mV）；微伏（μV）；换算关系：1Kv＝1000V 1V＝1000mV 1mV＝1000μV1kV=103V; 1V=103mV=106μV;3，常见电压值：（1）一节干电池的电压值1.5V。

（2）一节蓄电池的电压是2V。

（3）人体安全电压值不高于36V。

（4）家庭电路的电压值220V 。

（三）电压测量：1．仪器：电压表2，符号：3，量程和分度值: 电压表有三个接线柱，两个量程．使用“-”和“3”两个接线柱时，量程是0～3 V，分度值“0.1 V”；使用“-”和“15”两个接线柱时，量程是0～15 V，分度值“0.5 V”．(大量程是小量程的5倍，大分度值也是小分度值的5倍)，指针位置相同，则示数也是5倍关系1）有些电压表的接线柱是“15”“3”“+”，表示两个量程共用一个“+”接线柱，“15”和“3”则表示两个负接线柱（和我们平常使用的电压表不一样，在连接电路时要特别注意）（2）电压表的使用一定要考虑周全4．使用规则：（1）电压表要并联在被测电路（用电器或电源）的两端（2）电流必须从电压表的“＋”接线柱流入，从电压表的“-”接线柱流出．（电压表的正接线柱靠近电池的正极；负极线柱靠近电池的负极），否则指针会反偏。

九年级物理全一册“第十六章电压电阻”必背知识点一、电压1. 电压的定义电压是形成电流的原因，它使电路中的自由电荷定向移动形成了电流。

电源是提供电压的装置。

电压可以理解为电势差，类似于水位差使水流动，电压差则使电荷在电路中流动。

2. 电压的符号与单位符号：通常用大写字母U表示。

单位：国际单位是伏特 （V），常用单位还有千伏 （kV）、毫伏 （mV）等。

单位换算关系为：1kV = 10^3V，1V = 10^3mV。

3. 常见电压值一节干电池的电压是1.5V。

一节蓄电池的电压是2V。

我国家庭电路的电压是220V。

对人体安全的电压是不高于36V。

4. 电压的测量仪器：电压表，符号为V。

使用方法：电压表要并联在电路中。

电流要从电压表的 “正接线柱”流入，“负接线柱”流出。

选择合适的量程，被测电压不要超过电压表的最大量程。

5. 电压表的读数读数前要看清量程和分度值。

指针位置与零刻度之间的格数乘以每小格代表的电压值即为读数。

6. 串联与并联电路中的电压规律串联电路中，总电压等于各部分电路两端电压之和。

并联电路中，各支路两端的电压相等，且等于总电压 （电源电压）。

二、电阻1. 电阻的定义电阻表示导体对电流阻碍作用的大小。

导体的电阻越大，表示导体对电流的阻碍作用越大。

2. 电阻的符号与单位符号：通常用大写字母R表示。

单位：国际单位是欧姆 （Ω），常用单位还有千欧 （kΩ）、兆欧 （MΩ）等。

单位换算关系为：1MΩ= 10^3kΩ，1kΩ= 10^3Ω。

3. 影响电阻大小的因素材料：不同材料的导体电阻不同。

长度：在其他条件相同的情况下，导体的长度越长，电阻越大。

横截面积：在其他条件相同的情况下，导体的横截面积越小，电阻越大。

温度：金属导体的电阻随温度升高而增大，半导体材料的电阻受温度影响更大。

4. 电阻的分类定值电阻：电阻值不变的电阻。

可变电阻 （变阻器）：电阻值可以改变的电阻，如滑动变阻器。

5. 滑动变阻器构造：由瓷筒、电阻丝、滑片、金属棒、接线柱等组成。

电压与电阻知识点总结一、电压电压是使电路中形成电流的原因。

就像水流需要水压来推动一样，电流也需要电压来驱动。

电压用字母“U”表示，单位是伏特（V）。

1、常见的电压值在生活中，我们常见到不同的电压值。

一节干电池的电压通常是15V，家庭电路的电压是 220V，对人体安全的电压不高于 36V。

2、电压的测量要测量电压，我们使用电压表。

电压表要与被测电路并联，并且要让电流从电压表的“＋”接线柱流入，从“”接线柱流出。

在测量前，要先估计被测电压的大小，选择合适的量程。

如果无法估计，应先选择大量程进行试触。

3、串联电路中的电压规律在串联电路中，总电压等于各部分电路两端电压之和，即 U ＝ U1 ＋ U2 ＋ U3 ＋……4、并联电路中的电压规律在并联电路中，各支路两端的电压相等，都等于电源电压，即 U ＝U1 ＝ U2 ＝ U3 ＝……二、电阻电阻是导体对电流阻碍作用的大小。

电阻用字母“R”表示，单位是欧姆（Ω）。

1、影响电阻大小的因素导体的电阻大小与导体的材料、长度、横截面积和温度有关。

（1）材料：不同的材料，电阻一般不同。

通常情况下，银、铜、铝的电阻较小，而铁、镍铬合金等的电阻较大。

（2）长度：在材料和横截面积相同的情况下，导体的长度越长，电阻越大。

（3）横截面积：在材料和长度相同的情况下，导体的横截面积越大，电阻越小。

（4）温度：大多数导体的电阻随温度的升高而增大，少数导体（如碳）的电阻随温度的升高而减小。

2、电阻的分类（1）定值电阻：其电阻值固定不变。

（2）可变电阻：通过改变接入电路中的电阻丝长度来改变电阻大小，常见的有滑动变阻器和电阻箱。

3、滑动变阻器（1）原理：通过改变接入电路中电阻丝的长度来改变电阻大小。

（2）作用：①保护电路；②改变电路中的电流和部分电路两端的电压。

（3）使用方法：“一上一下”接线，闭合开关前，滑片应移到阻值最大处。

三、欧姆定律德国物理学家欧姆通过实验得出了欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

初中物理15《电压电阻》知识点精编一、电压（符号：U）1．电压是电路中形成电流的原因，电源是提供电压的装置。

电路两端有电压，电路中不一定有电流，电路中有电流，电路两端一定有电压。

2．电压的单位：伏特，简称伏，符号：V 另外还有千伏、毫伏、微伏1KV＝103V 1V＝103mV1mV＝103 µV3．记住一些电压值。

一节干电池电压1.5V 家庭电路电压220V对人体安全电压不高于36V 4．电压表的使用注意事项：（1）电压表要并联在电路中。

（2）电流要从"+"接线柱流进，"－"接线柱流出（若接反，电压表指针会反向偏转）。

（3）被测电压不能超出电压表的量程（事先不知道电压的情况下，先用大量程试触，若电压在小量程范围内则使用小量程）。

（4）电压表直接连在电源两端则测量电源电压。

5．电压表的读数（实验室）：①看清楚接线柱，弄清量程、分度值（接“-”和“3”量程：0~3V，分度值：0.1V；接“-”和“15”量程：0~15V，分度值：0.5V）；②看清指针位置，读出电压。

二、串、并联电路中电压的规律6．串联电路两端的总电压等于各串联电阻两端的电压之和。

即：U＝U1+U2并联电路中各支路两端的电压相等且等于电源电压。

即：U＝U1=U2串联电池组两端电压，等于各节电池两端的电压之和。

三、电阻（符号：R）7．电阻表示导体对电流阻碍作用的大小。

导体的电阻越大，表示导体对电流的阻碍作用越大。

(不同导体的电阻一般不同)8．单位及换算：（国际单位）——Ω（常用单位）——KΩ、MΩ1MΩ=1000KΩ 1 KΩ=1000Ω9．决定电阻大小的因素：（1）实验原理：在电压不变的情况下，通过电流表示数的大小来反映导体电阻的大小。

（也可以用串联在电路中小灯泡的亮度来反映导体电阻的大小——转换法）（2）实验方法：控制变量法（3）实验结论：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度有关。

第十六章 电压 电阻一、电压1、电压的作用 电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。

电源是提供电压的装置。

2、电压用字母U 表示。

电压的单位 ①国际制单位的主单位：伏特（ V ） ② 常用单位：千伏（kV ）、毫伏（ mV ）、微伏（μV ）③ 换算关系：1Kv ＝1000V 1V ＝1000 mV 1 mV ＝1000μV④ 记住一些电压值：① 1节干电池的电压1.5伏； ②1节铅蓄电池电压是2伏；③家庭照明电压为220伏； ④安全电压是：不高于36伏；3．测量电压的仪表是：电压表，符号： 它的使用规则是：①电压表要并联在电路中；②要使电流从电压表的正接线柱流进，负接线柱流出。

③根据被测电路的选择适当的量程(被测电压不要超过电压表的量程，预先不知道被测电压的大约值时，先用大量程试触)。

4．实验室中常用的电压表有两个量程：①0～3伏，每小格表示的电压值是0.1伏；②0～15伏，每小格表示的电压值是0.5伏。

5、电流表、电压表的比较：电流表 电压表异 符 号连 接串联 并联 直接连接电源不能 能 量 程0-0.6A 0-3A 0-3V 0-15V 每大格0.2A 1A 1V 5V 每小格0.02A 0.1A 0.1V 0.5V 内 阻很小，几乎为零 相当于导线 很大 相当于开路 同 调零；读数时看清量程和每大（小）格；电流都要从正接线柱流入，负接线柱流出；不能超过最大测量值。

二、串、并联电路的电压规律1：串联电池组两端的电压等于每节电池两端电压之和，公式：U ＝U 1+U 22、几节干电池并联组成的电池组总电压等于每节干电池的电压。

公式：U ＝U 1=U 23、串联电路的电压规律：串联电路两端的总电压等于各部分电路两端电压之和。

公式：U ＝U 1+U 24、并联电路的电压规律：并联电路各支路两端的电压相等。

公式：U ＝U 1=U 2三、电阻1、定义：导体对电流阻碍作用的大小叫做电阻电阻是导体本身的一种属性,不随两端电压的改变而改变,也不随通过它的电流的改变而改变2.电阻的符号:R; 电阻在电路图中的符号 。

第十六章电压和电阻1.电压的概念电压也叫电位差，是指电场中两点之间的电势差。

单位是伏特(V)。

电压的表示方法为U。

2.电压的计算电压的计算公式为U=W/Q，其中U表示电压，单位是伏特(V)；W表示电场对电荷所做的功，单位是焦耳(J)；Q表示电荷，单位是库仑(C)。

3.电源电源是产生电流的设备。

常见的电源有干电池、蓄电池和发电机。

4.电动势电动势是电源对单位正电荷所做的功。

单位是伏特(V)。

电动势的计算公式为ε=W/Q。

5.电阻的概念电阻是电流通过导体时遇到的阻碍。

单位是欧姆(Ω)。

电阻的表示方法为R。

6.电阻的计算电阻的计算公式为R=ρL/A，其中R表示电阻，单位是欧姆(Ω)；ρ表示电阻率，单位是欧姆·米(Ω·m)；L表示导体的长度，单位是米(m)；A表示导体的横截面积，单位是平方米(m^2)。

7.导体和绝缘体导体是指电阻较小的物质，电流可以通过导体自由传输。

绝缘体是指电阻较大的物质，电流很难通过绝缘体。

8.欧姆定律欧姆定律是描述电压、电阻和电流之间的关系。

欧姆定律的数学表达式为U=IR，其中U表示电压，单位是伏特(V)；I表示电流，单位是安培(A)；R表示电阻，单位是欧姆(Ω)。

9.欧姆定律的应用利用欧姆定律，可以计算电路中的电流、电压和电阻。

通过改变电阻大小或电压大小，可以控制电流的大小。

10.线电阻和功率线电阻是指导体本身的电阻。

功率是电能转化为其他形式能量的速率。

线电阻和功率之间的关系可以使用公式P=UI，其中P表示功率，单位是瓦特(W)；U表示电压，单位是伏特(V)；I表示电流，单位是安培(A)。

11.线电阻的计算线电阻的计算公式为R=ρL/A，其中R表示电阻，单位是欧姆(Ω)；ρ表示电阻率，单位是欧姆·米(Ω·m)；L表示导体的长度，单位是米(m)；A表示导体的横截面积，单位是平方米(m^2)。

12.简单电路的连法简单电路有串联、并联和混联三种连法。

电压与电阻知识点总结在电学的世界里，电压和电阻是两个非常基础且重要的概念。

理解它们对于我们掌握电学知识、解决电路问题以及日常生活中的用电常识都有着至关重要的作用。

接下来，让我们一起深入探讨一下电压与电阻的相关知识。

一、电压电压，也称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。

简单来说，电压就像是推动电荷流动的“力量”。

想象一下，在一条河流中，水之所以能够流动，是因为存在水位的高低差。

同样的道理，在电路中，电荷之所以能够移动形成电流，就是因为存在电压。

电压的单位是伏特（V）。

一节普通的干电池的电压通常为 15 伏，家庭电路的电压则是 220 伏。

电压可以分为直流电压和交流电压。

直流电压的大小和方向不随时间变化，例如电池提供的电压；而交流电压的大小和方向会周期性地变化，像我们家庭使用的市电就是交流电压。

在电路中，电压是形成电流的必要条件。

如果没有电压，电荷就不会流动，也就不会有电流。

就好比没有水位差，水就无法流动一样。

二、电阻电阻是指电流通过导体时所受到的阻碍作用。

不同的导体对电流的阻碍程度是不同的，这就是电阻的特性。

电阻的大小与导体的材料、长度、横截面积以及温度有关。

一般来说，导体的材料电阻率越大，电阻就越大；长度越长，电阻越大；横截面积越大，电阻越小；温度越高，大多数导体的电阻越大，但也有少数特殊的材料，如热敏电阻，其电阻会随温度升高而减小。

电阻的单位是欧姆（Ω）。

如果一个导体两端的电压为 1 伏特，通过它的电流为 1 安培，那么这个导体的电阻就是 1 欧姆。

电阻在电路中有着重要的作用。

它可以用来控制电流的大小，例如在台灯中串联一个电阻，就可以减小通过灯泡的电流，从而调节灯光的亮度。

电阻还可以用来分压，将一个较大的电压分成几个较小的电压，以满足不同电路元件的工作要求。

三、欧姆定律欧姆定律是描述电压、电流和电阻之间关系的重要定律。

它指出：在同一电路中，通过导体的电流与导体两端的电压成正比，与导体的电阻成反比。

电压与电阻一、电压（一）电压的作用1、是形成电流的原因，是提供电压的装置。

2、电路中获得持续电流的条件：（1）；（2）；（二）电压的符号和单位1、电压的符号是“”2、电压的单位换算关系：1kV= V= mV= μV;3、常见电压值：（1）一节干电池的电压值。

（2）一节蓄电池的电压是。

（3）人体安全电压值。

（4）家庭电路的电压值。

（三）电压测量：1．测量仪器： 2、符号：3，量程和分度值: 电压表有两个量程，分别是，分度值；另一个为，分度值。

(大量程是小量程的倍，大分度值也是小分度值的倍)，指针位置相同，则示数也是倍关系4．使用规则：（1）（2）（3）（4）二、探究串、并联电路中电压的规律（一）探究串联电路中电压的规律得出结论：。

数学公式：（二）探究并联电路中电压的规律得出结论：。

数学公式：三、电阻(一)定义及符号：1、定义：。

2、符号：（二）单位换算： 1 kΩ＝Ω 1 MΩ＝Ω(三)影响因素：导体电阻的大小由导体本身的、、决定。

与是否接入电路、与外加电压及通过电流大小等外界因素均，所以导体的电阻是导体本身的一种。

四、变阻器1、电路图中的符号：2、铭牌：某滑动变阻器标有“50Ω1．5A”字样，表示。

3、作用：①；②。

4、使用：①在电路中使用；②接线柱要接入电路。

图6-31 五、利用电流表、电压表判断电路故障（1）、电流表示数正常而电压表无示数：“电流表示数正常”、“电压表无示数”，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。

（2）、电压表有示数而电流表无示数“电压表有示数”、、 “电流表无示数”，则故障原因可能是①电流表短路；②和电压表并联的用电器开路。

（3）、电流表电压表均无示数“两表均无示数”表明无电流通过两表，除了两表同时短路外，最大的可能是主电路断路导致无电流。

习题训练：一 。

选择题(40分)1．小新用西红柿制作了一个水果电池，他用一片铜片和一片锌片制作了它的两个电极，做好后，小新用电压表测量了它的电压，它的电压有多高？（ ）A ．3VB ．220VC ．1.5VD ．0.2V 2．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是：（ ）A ．一定是串联B ．一定是并联C ．串联、并联都有可能D ．无法判断. 3．如图6-31所示，电源电压为6V ，当开关S 闭合后，只有一灯泡发光，且电压表示数为6V ，产生这一现象的原因可能是（ ）A ．灯L 1处短路B ．灯L 2处短路C ．灯L 1处断路D ．灯L 2处断路4．图6-32所示电路中，电源电压不变，开关S 闭合，灯L 1和L 2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能（ ）A ．L 1短路B ．L 2短路C ．L 1断路D ．L 2断路5．由同种材料制成的三根电阻丝，已知它们的长度关系L 1＞L 2＝L 3，横截面积的关系为S 1=S 2＜S 3,现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是（ ）A ．R 1＜R 2=R 3 ，I 1=I 2=I 3B ．R 1＝R 2＞R 3， I 1=I 2＞I 3C ．R 1＞R 2＞R 3，I 1＞I 2＞I 3D ．R 1＞R 2＞R 3， I 1=I 2=I 3 6．在如图6-33（a ）所示电路中，当闭合开关后，两个电压表指针偏转均为图6-33（b ）所示，则电阻R 1和R 2两端的电压分别为（ ） A ．4.8V ， 1.2V B ． 6V ， 1.2V C ．1.2V ， 6V D ．1.2V ， 4.8V7.如图6-34所示.开关S 闭合后，将电压表并联在ab 处时读数是0V ；并联在bc 处时读数是6V ，整个电路中没有电流，其电路故障是（ ） A. L 1灯丝断路 B.L 2灯丝断路 C.电池耗尽无电压 D.L 2灯丝短路8.某同学使用电压表时，估计待测电路中的电压应选用0~3V 的量程，但他误用0~15V 的量程来测量。
