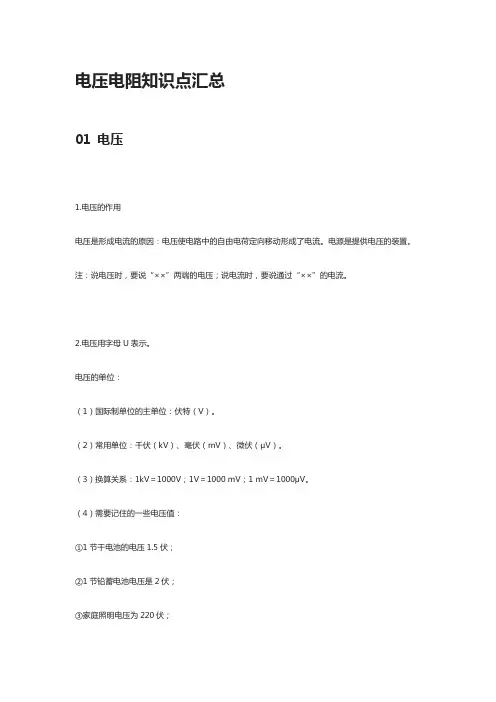

电压电阻知识点汇总01 电压1.电压的作用电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。
电源是提供电压的装置。
注：说电压时，要说“××”两端的电压；说电流时，要说通过“××”的电流。
2.电压用字母U表示。
电压的单位：（1）国际制单位的主单位：伏特（V）。
（2）常用单位：千伏（kV）、毫伏（mV）、微伏（μV）。
（3）换算关系：1kV＝1000V；1V＝1000 mV；1 mV＝1000μV。
（4）需要记住的一些电压值：①1节干电池的电压1.5伏；②1节铅蓄电池电压是2伏；③家庭照明电压为220伏；④安全电压是不高于36伏；3.测量电压的仪表是：电压表，符号：它的使用规则是：（1）电压表要并联在电路中；（2）要使电流从电压表的正接线柱流进，负接线柱流出。
（3）根据被测电路的选择适当的量程(被测电压不要超过电压表的量程，预先不知道被测电压的大约值时，先用大量程试触)。
4.实验室中常用的电压表有两个量程：（1）0～3伏，每小格表示的电压值是0.1伏；（2）0～15伏，每小格表示的电压值是0.5伏。
02 串并联电路的电压规律1.串联电池组两端的电压等于每节电池两端电压之和，公式：U=U1+U2。
2.几节干电池并联组成的电池组总电压等于每节干电池的电压，公式：U=U1=U2。
3.串联电路的电压规律：串联电路两端的总电压等于各部分电路两端电压之和，公式：U=U1+U2。
4.并联电路的电压规律：并联电路各支路两端的电压相等，公式：U=U1=U2。
03 电阻1.定义：导体对电流阻碍作用的大小叫做电阻。
电阻是导体本身的一种属性，不随两端电压的改变而改变，也不随通过它的电流的改变而改变。
2.电阻的符号：R；电阻在电路图中的符号：单位：（1）国际单位：欧姆（Ω）。
（2）常用单位：千欧（kΩ）、兆欧（МΩ）。
（3）换算：1МΩ=1000kΩ；1 kΩ=1000Ω。
电压与电阻一、电压（一）电压的作用1、是形成电流的原因，是提供电压的装置。
2、电路中获得持续电流的条件：（1）；（2）；（二）电压的符号和单位1、电压的符号是“”2、电压的单位换算关系：1kV= V= mV= μV;3、常见电压值：（1）一节干电池的电压值。
（2）一节蓄电池的电压是。
（3）人体安全电压值。
（4）家庭电路的电压值。
（三）电压测量：1．测量仪器： 2、符号：3，量程和分度值: 电压表有两个量程，分别是，分度值；另一个为，分度值。
(大量程是小量程的倍，大分度值也是小分度值的倍)，指针位置相同，则示数也是倍关系4．使用规则：（1）（2）（3）（4）二、探究串、并联电路中电压的规律（一）探究串联电路中电压的规律得出结论：。
数学公式：（二）探究并联电路中电压的规律得出结论：。
数学公式：三、电阻(一)定义及符号：1、定义：。
2、符号：（二）单位换算： 1 kΩ＝Ω 1 MΩ＝Ω(三)影响因素：导体电阻的大小由导体本身的、、决定。
与是否接入电路、与外加电压及通过电流大小等外界因素均，所以导体的电阻是导体本身的一种。
四、变阻器1、电路图中的符号：2、铭牌：某滑动变阻器标有“50Ω1．5A”字样，表示。
3、作用：①；②。
4、使用：①在电路中使用；②接线柱要接入电路。
图6-31 五、利用电流表、电压表判断电路故障（1）、电流表示数正常而电压表无示数：“电流表示数正常”、“电压表无示数”，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。
（2）、电压表有示数而电流表无示数“电压表有示数”、、 “电流表无示数”，则故障原因可能是①电流表短路；②和电压表并联的用电器开路。
（3）、电流表电压表均无示数“两表均无示数”表明无电流通过两表，除了两表同时短路外，最大的可能是主电路断路导致无电流。
习题训练：一 。
选择题(40分)1．小新用西红柿制作了一个水果电池，他用一片铜片和一片锌片制作了它的两个电极，做好后，小新用电压表测量了它的电压，它的电压有多高？（ ）A ．3VB ．220VC ．1.5VD ．0.2V 2．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是：（ ）A ．一定是串联B ．一定是并联C ．串联、并联都有可能D ．无法判断. 3．如图6-31所示，电源电压为6V ，当开关S 闭合后，只有一灯泡发光，且电压表示数为6V ，产生这一现象的原因可能是（ ）A ．灯L 1处短路B ．灯L 2处短路C ．灯L 1处断路D ．灯L 2处断路4．图6-32所示电路中，电源电压不变，开关S 闭合，灯L 1和L 2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能（ ）A ．L 1短路B ．L 2短路C ．L 1断路D ．L 2断路5．由同种材料制成的三根电阻丝，已知它们的长度关系L 1＞L 2＝L 3，横截面积的关系为S 1=S 2＜S 3,现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是（ ）A ．R 1＜R 2=R 3 ，I 1=I 2=I 3B ．R 1＝R 2＞R 3， I 1=I 2＞I 3C ．R 1＞R 2＞R 3，I 1＞I 2＞I 3D ．R 1＞R 2＞R 3， I 1=I 2=I 3 6．在如图6-33（a ）所示电路中，当闭合开关后，两个电压表指针偏转均为图6-33（b ）所示，则电阻R 1和R 2两端的电压分别为（ ） A ．4.8V ， 1.2V B ． 6V ， 1.2V C ．1.2V ， 6V D ．1.2V ， 4.8V7.如图6-34所示.开关S 闭合后，将电压表并联在ab 处时读数是0V ；并联在bc 处时读数是6V ，整个电路中没有电流，其电路故障是（ ） A. L 1灯丝断路 B.L 2灯丝断路 C.电池耗尽无电压 D.L 2灯丝短路8.某同学使用电压表时，估计待测电路中的电压应选用0~3V 的量程，但他误用0~15V 的量程来测量。
电压电阻知识点总结电压和电阻是电路中的两个基本概念，了解这两个概念对于理解电路工作原理和解决电路问题至关重要。
下面是关于电压和电阻的知识点总结。
1. 电压（Voltage）电压是电路中电势差的度量，表示为V。
电势差是指电荷在电路中流动时遇到的阻力，也可以理解为电流在电路中移动时产生的能量转化。
电压单位为伏特（Volt）。
在直流电路中，电压是恒定的，而在交流电路中，电压会周期性地变化。
2.电动势（EMF）电动势是指电源提供的电能转化为电荷运动的能力，通常用符号'E'表示。
电动势是电源电压的度量，它可以驱动电流在电路中流动。
电动势的单位也为伏特。
3. 电位差（Potential Difference）电位差是指电压的差异，也就是电荷在电路中移动时所经历的电势差异。
电位差可以测量为两个点之间的电压差，通常用符号'ΔV'表示。
电位差是导致电流在电路中流动的推动力。
4. 电阻（Resistance）电阻是电路对电荷流动的阻碍程度，也就是电流通过电路时所遇到的阻力。
电阻的单位为欧姆（Ohm），表示为Ω。
电阻可以用于控制和调节电流的大小。
在电路中，电阻越大，通过电路的电流越小。
5. 欧姆定律（Ohm's Law）欧姆定律是描述电压、电流和电阻之间关系的基本定律。
根据欧姆定律，电流（I）等于电压（V）除以电阻（R）：I=V/R。
这意味着在给定电压下，电流的大小与电阻成反比；而在给定电阻下，电压和电流成正比。
6. 串联电阻（Series Resistance）串联电阻是指将多个电阻连接在同一路径上的方式。
在串联电阻中，电流在电阻中依次流过，而电压在每个电阻上分担。
串联电阻的总电阻等于各个电阻之和：R_total = R1 + R2 + R3 + ...7. 并联电阻（Parallel Resistance）并联电阻是指将多个电阻连接在不同路径上的方式。
在并联电阻中，电流分流并通过各个电阻，而电压在各个电阻上相等。
电压电阻知识点总结电压与电阻是电路中的基本概念，它们在电子学中起着至关重要的作用。
理解电压和电阻的概念，对于学习和理解电子学理论和实践应用是至关重要的。
本文将对电压和电阻的基本概念、特性和应用进行详细的总结和讨论。
一、电压的概念电压是电场中单位正电荷受到的电势能变化。
它是衡量电荷之间的能量差异的物理量，也可以理解为电荷载体（例如电子）在电场中受到的力对单位正电荷所做的功。
电压通常用符号V表示，单位是伏特（V）。
电压是电路中的一种力量，它的存在使得电荷在电路中产生流动。
在电路中，电源会提供电压，从而驱动电流的流动。
在直流电路中，电源提供恒定的电压，而在交流电路中，电压是随时间变化的。
电压的大小可以在电路中通过电压表进行测量。
在理论上，电压可以无限制地高，也可以无限制地低。
但是在实际应用中，通常会有一定的限制。
例如，家用电器中供电电压通常是220V或110V。
如果电压太高或太低，会对电器的正常运行造成影响甚至损坏。
二、电压的特性1. 电压的方向：电压有正负之分，正的电压表示带正电荷的点比带负电荷的点有更高的电势能，即电荷会从正电压处向负电压处移动。
在电路中，通常将电压方向标识为正极和负极。
2. 电压的大小：电压的大小直接影响电路中的电流大小。
根据欧姆定律，电压与电流之间存在线性关系，即电压越大，电流也就越大；电压越小，电流也就越小。
3. 电压的稳定性：许多应用中需要电压稳定的电源，例如数字电路、集成电路等。
电源电压的稳定性是指在工作范围内不随时间、负载或环境条件变化而发生显著变化的特性。
稳定性好的电源可以确保电路正常工作，减小不稳定性对电路性能的影响。
4. 电压的频率：在交流电路中，电压的频率是一个重要的特性。
电压的频率决定了电压周期性变化的速度，不同的电压频率对应不同的应用场景。
三、电阻的概念电阻是指电路中对电流的阻碍或者限制作用的物理量。
它是电路元件的一种基本性质，通常用符号R表示，单位是欧姆（Ω）。
电压电阻知识点总结Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】《电压电阻》知识点归纳一、电压（一）电压的作用1．电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。
电源是提供电压的装置。
2．电路中获得持续电流的条件：①电路中有电源（也就是电路两端有电压）；②电路是闭合的。
（二）电压的单位1．国际单位：V常用单位：kV、mV换算关系：1Kv＝1000V 1V＝1000mV2．记住一些电压值：一节干电池1．5V一节蓄电池2V家庭电压220V 安全电压不高于36V（三）电压测量：1．仪器：电压表，符号：2．读数时，看清接线柱上标的量程，和分度值.3．使用规则：①电压表要并联在电路中。
②电流从电压表的“正接线柱”流入，“负接线柱”流出。
否则指针会反偏。
③被测电压不要超过电压表的最大量程。
④电压表可以直接连在电源两端，此时电压表测得是电源电压危害：1.被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。
2.选择量程：实验室用电压表有两个量程，0～3V和0～15V。
测量时，先选大量程，用开关试触，若被测电压小于3V则换用小的量程，若被测电压大于15V则换用更大量程的电压表。
4.串联电路电压的规律______________________________________________________________________________.并联电路电压的规律_______________________________________________________________________ （四）电流表、电压表的比较（五）利用电流表、电压表判断电路故障1．电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。
第十六章：电压电阻____________________________________________________________________________________________知识模块一、电压及电压的测量1、电压：电源是提供电压的装置。
导体中的自由电子是在电压的作用下定向移动，形成电流。
所以电压是形成电流的原因。
2、电路中获得持续电流的条件：有电源、电路闭合。
3、电压的表示及单位：电压用字母U表示，国际制单位是伏特，简称伏，符号V。
常用单位还有KV、mV、4、换算关系是：1KV = 1×103V | 1V ＝ 1×103 mV5、常见的一些生活中的电压：干电池：1.5V | 铅蓄电池：2V| 家庭电路：220V |工业用电：380V6、对人体安全的电压：不高于36V7、电压的测量：（1）测量电压的大小使用电压表，其符号为：（2）电压表的结构如右图所示：表盘上有两行刻度，分别为两个量程的刻度。
表盘中间有一个调零螺母，用来调整指针指向0刻度。
下面有三个接线柱，两个红色的为“+”接线柱，分别代表两个量程。
一个黑色的为“—”接线柱。
（3）电压表的量程及分度值：实验室用的电压表有两个量程，分别为大量程0-15V和小量程0-3V。
大量程的分度值为0.5V，小量程的分度值为0.1V。
8、电压表的使用规则：①并联使用：电压表在使用时必须与被测用电器并联。
②正进负出：应该使标有“-”或者黑色的接线柱和电源负极相连，使标有“+”或者红色的接线柱和电源的正极相连。
也就是说电流要从红色接线柱流入，从黑色接线柱流出。
③不超量程：被测电压不要超过电压表的量程。
９、电压表的量程选择：实验室用电压表有两个量程，0-15V和0-3V。
测量时，先选大量程试触，若被测电压在3V～15V之间，可用15V的量程进行测量；若被测电压小于3V，则换用小的量程。
____________________________________________________________________________________________知识模块二、串并联电路中电压的规律１、串联电路的电压规律（1）探究串联电路的电压规律：如图，分别测量A与B、B与C、A和C之间的电压，记录数据；换用不同规格的小灯泡重复上述实验，记录数据。
电压电阻知识点总结完整版电压电阻是电路中非常重要的两个概念，对于电路的运行和特性起着决定性的作用。
下面是对电压和电阻的知识点进行详细总结的完整版。
一、电压1.电压的概念：电压是电路中的电势差，也是电荷在电场中受到的作用力所做的功，单位是伏特（V）。
2.电压的符号：以V表示电压，例如10V表示电压为10伏特。
3.电压的测量：可使用电压表或示波器等测量仪器进行测量。
4.电压的基本规律：-电压在电路中是由电源提供的，电源可以是电池、发电机或其他电源装置。
-电压可以是直流（DC）或交流（AC），直流电压是恒定的，而交流电压是周期性变化的。
-电压可以连接到电路的任意两个点，因此电路中可以存在多个不同的电压。
5.串联电压：-串联电路中，电压会依次相加，即总电压等于各个电压的代数和。
-串联电压满足基尔霍夫电压定律：电路中各个电压的代数和等于零。
6.并联电压：-并联电路中，各个电压相等。
-并联电压满足基尔霍夫电流定律：电路中各个电流的代数和等于零。
二、电阻1.电阻的概念：电阻是电路中阻碍电流流动的元件，单位是欧姆（Ω）。
2.电阻的符号：以R表示电阻，例如10Ω表示电阻为10欧姆。
3.电阻的测量：可使用欧姆表或万用表等测量仪器进行测量。
4.电阻的基本规律：-电阻是由导体的材料和几何形状决定的，不同的材料和形状会具有不同的电阻值。
-电阻对电流产生阻碍作用，使电流流过电阻时会有电压降。
-电阻可以分为固定电阻和可变电阻，固定电阻的电阻值不变，可变电阻的电阻值可以调节。
5.串联电阻：-串联电路中，电阻按顺序连接，总电阻等于各个电阻的代数和。
-串联电阻满足欧姆定律：电路中的总电阻等于电压与电流的比值。
6.并联电阻：-并联电路中，各个电阻并联连接，总电阻可以通过以下公式计算：1/总电阻=1/电阻1+1/电阻2+...-并联电阻满足欧姆定律：电路中的总电流等于电压与总电阻的比值。
三、其他相关知识点1.电功率：电功率表示单位时间内电路的能量转化速率，单位是瓦特（W）。
电压与电阻知识点总结电压（Voltage）是电力学中的重要概念之一，它指电力的单位电荷所具有的能量，也可以理解为电荷间的势能差。
电阻（Resistor）则是电路中用来限制电流流动的元件。
在电学领域，电压和电阻都是非常重要的基础知识。
本文将对电压与电阻进行详细的总结和解释。
一、电压（Voltage）1. 电压的定义电压是指单位电荷在电场中所具有的势能差。
单位为伏特（V），通常用符号V表示。
2. 电压的计算公式电压可以用以下公式来计算：V = IR其中，V表示电压，I表示电流，R表示电阻。
这个公式被称为欧姆定律。
3. 电压的测量工具电压可以通过电压表（电位差计）进行测量。
电压表的测量原理基于电场的力做功。
4. 电压的性质- 电压可以正负值存在，正电压表示电荷由高电位向低电位移动，负电压则相反。
- 电压可以叠加，不同电压源可以连接在一起，总电压等于各电压源的代数和。
二、电阻（Resistor）1. 电阻的定义电阻是指电路中用来限制电流流动的元件。
它通过阻碍电子的自由移动来消耗电能。
单位为欧姆（Ω），通常用符号R表示。
2. 电阻的计算公式电阻可以用以下公式来计算：R = V/I其中，R表示电阻，V表示电压，I表示电流。
3. 电阻的种类- 固定电阻：电阻值固定不变，根据用途和材质的不同，可以分为碳膜电阻、金属膜电阻等。
- 变阻器：电阻值可以通过手动或自动调节，例如用于调节音量的电子元件。
4. 电阻的作用- 电阻可以用于控制电流的大小，保护电路中更脆弱的元件。
- 电阻可以转换电能，将电能转化为热能或光能等形式。
三、电压与电阻的关系1. 欧姆定律欧姆定律是描述电压、电流和电阻之间关系的基本定律。
该定律可以表示为V = IR，其中V表示电压，I表示电流，R表示电阻。
2. 并联电阻与串联电阻- 并联电阻：当两个或多个电阻并联连接时，其总电阻可以通过以下公式计算：1/Rt = 1/R1 + 1/R2 + 1/R3 + ...其中Rt表示总电阻，R1, R2, R3等表示各个电阻的阻值。
物理电压和电阻知识点一、电压。
1. 电压的概念。
- 电压是使自由电荷定向移动形成电流的原因。
电源是提供电压的装置，电压用字母“U”表示。
- 在国际单位制中，电压的单位是伏特，简称伏，符号是“V”。
常用单位还有千伏（kV）、毫伏（mV）等，1kV = 1000V，1V=1000mV。
2. 电压的测量。
- 电压表是测量电压的仪表。
- 电压表的使用规则：- 电压表要与被测电路并联。
- 电流从电压表的正接线柱流入，负接线柱流出。
- 被测电压不能超过电压表的量程。
可以采用试触法来选择合适的量程，如果被测电压超过量程，可能会损坏电压表。
3. 常见的电压值。
- 一节干电池的电压为1.5V。
- 一节铅蓄电池的电压为2V。
- 家庭电路的电压为220V。
- 对人体安全的电压不高于36V。
二、电阻。
1. 电阻的概念。
- 电阻表示导体对电流阻碍作用的大小，用字母“R”表示。
- 在国际单位制中，电阻的单位是欧姆，简称欧，符号是“Ω”。
常用单位还有千欧（kΩ）、兆欧（MΩ）等，1MΩ = 1000kΩ，1kΩ = 1000Ω。
2. 影响电阻大小的因素。
- 导体的电阻是导体本身的一种性质，它的大小与导体的材料、长度、横截面积和温度有关。
- 材料：不同材料的导体电阻一般不同，例如银、铜、铝等金属是导体，且银的导电性最好，在长度、横截面积和温度相同时，银的电阻最小。
- 长度：在材料、横截面积和温度相同时，导体的长度越长，电阻越大。
- 横截面积：在材料、长度和温度相同时，导体的横截面积越大，电阻越小。
- 温度：大多数导体的电阻随温度的升高而增大，但也有少数导体的电阻随温度的升高而减小，例如半导体材料。
3. 电阻器（定值电阻）- 电阻器是具有一定电阻值的元件，在电路中可以起到限流、分压等作用。
- 定值电阻的阻值是固定的，它的标识方法有直标法（直接在电阻器上标明阻值等参数）、色环法（通过不同颜色的色环来表示阻值等信息）等。
4. 滑动变阻器。
电压电阻知识点总结电压和电阻是电路中的重要概念，对于理解电路的工作原理和进行电路设计都非常关键。
本文将对电压和电阻的知识进行总结，帮助读者更好地理解这两个概念。
1. 电压的概念和特性电压是电路中的一种基本物理量，用符号“U”表示，单位是伏特（V）。
它表示电荷在电路中移动时所具有的能量差异。
电压可以理解为电势差，是电力的源泉，驱动电流在电路中流动。
电压的大小取决于电源的电势差和电路中的电阻。
在直流电路中，电压是恒定的；而在交流电路中，电压是随时间变化的。
2. 电压的计算和测量在电路中，电压可以通过欧姆定律来计算。
欧姆定律表明，电压等于电流乘以电阻。
即U = I × R，其中U表示电压，I表示电流，R 表示电阻。
测量电压可以使用一个电压表或示波器连接到电路的两个点之间，以读取电压值。
3. 电阻的概念和特性电阻是电路中的另一个基本物理量，用符号“R”表示，单位是欧姆（Ω）。
电阻是电流流过时所遇到的阻碍程度。
它是通过电阻器提供的，可以用来控制电流的大小。
电阻的大小取决于电阻器的材料、长度、截面积以及温度等因素。
4. 电阻的计算和测量欧姆定律也可以用于计算电阻。
当已知电压和电流时，可以通过改变欧姆定律的公式来计算电阻。
即 R = U / I，其中R表示电阻，U 表示电压，I表示电流。
测量电阻可以使用一个万用表或电阻计来测量。
将电阻计连接到电路中，即可读取电阻值。
5. 电压和电阻在电路中的应用电压和电阻在电路中有着广泛的应用。
电压可以用来驱动电路中的各种元件，如电流源、电动机和发光二极管等。
电阻可以用来限制电流的大小，保护电路中的其他元件，如电源和电路板。
此外，电阻还可以用于调整电路的增益和频率响应。
6. 串联和并联电阻的计算在电路中，电阻可以串联或并联连接。
串联电阻是将多个电阻依次连接起来，电流依次通过每个电阻。
并联电阻是将多个电阻并联连接起来，电流分流通过每个电阻。
计算串联电阻时，只需将各个电阻的阻值相加；计算并联电阻时，需要使用并联电阻公式进行计算。
最新电压电阻知识点总结经典一、电压电阻选择题1．如图所示的电路，L1和L2是相同的灯泡，闭合开关后，L1不亮，L2发光，电路故障可能是（）A. L1断路B. L1短路C. 电压表断路D. 电压表短路【答案】B【解析】【解答】A、若L1断路，则整个电路不能工作，即L1、L2均不发光；不符合题意；B、若L1短路，则电路为L2的基本电路，L1不亮，L2发光，符合题意；C、若电压表断路，电路仍为L1、L2的串联电路，故L1、L2均发光，不符合题意；D、若电压表短路，则灯泡L2也被短路，电路为L1的基本电路，L1发光，L2不发光；不符合题意．故答案为：B．【分析】判断电路故障，重点是对短路和断路的理解，以及分析电路的能力.2．如图所示的电路，电源电压不变，闭合开关S后，灯L能发光，电流表、电压表均有示数，过了一会儿，灯L不亮，电流表无示数，电压表有示数，则电路故障可能是（）A. 灯L断路B. 电阻R断路C. 灯L短路D. 电阻R 短路【答案】 A【解析】【解答】根据电路图，电阻R和灯泡串联，电压表测量灯泡的分压，当灯泡不亮，电压表有示数电流表无示数时，是灯泡断路了，A符合题意。
故答案为：A.【分析】当电压表有示数，电流表无示数时，是电压表测量的位置断路了。
3．如图所示，电源电压不变，在a，b间接一个“3V1W“的小灯泡，调节滑动变阻器的滑片P至图示位置时，小灯泡正常发光．若在a，b间换接一个“3V 1.5W“的小灯泡，欲使其正常发光，滑片P应（）A. 向M移动B. 向N移动C. 保持不动D. 无法实现【答案】A【解析】【解答】解：由P= 可知，两灯泡的额定电压相等，更换灯泡后的电阻变小，电路中的总电阻变小，∵I= ，∴电路中的电流变大，此时滑动变阻器的阻值不变，两端的电压变大，∵串联电路中总电压等于各分电压之和，∴此时灯泡分得的电压小于3V，使灯泡正常发光，应使灯泡两端的电压再达到3V，即增大电路中的电流，减小滑动变阻器接入电路中的电阻，滑片向M移动．故选A．【分析】根据P= 比较两灯泡的电阻关系判断灯泡更换后电路中总电阻的变化，根据欧姆定律可知电路中电流和滑动变阻器两端的电压变化，利用串联电路的电压特点可知此时灯泡两端的电压变化，进一步确定滑片移动的方向，直至灯泡正常发光即达到额定电压．4．小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。
测量得出U ab＝0：U ac＝0：U cd＝6v；U ad＝6V；如果电路只有一处故障，则故障可能为（）A. L1断路B. L1短路C. L2断路D. L2短路【答案】 C【解析】【解答】解：闭合开关，发现灯L1和L2都不亮，电路只有一处故障，则说明电路中无电流，故电路出现了断路，BD不符合题意；若灯L1断路，整个电路断路，灯泡都不亮，ab、cd间电压为零，ac、ad间都有电压，A不符合题意。
若灯L2断路，整个电路断路，灯泡都不亮，ab、ac间电压为零，ad、cd间都有电压。
C符合题意。
故答案为：C【分析】结合选项，逐一分析故障原因即可.5．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不偏转，而电压表指针有明显偏转，该电路故障可能是（）A. 电流表断路，并且灯泡L1、L2灯丝断了B. 灯泡L2断路C. 灯泡L1灯丝断了D. 灯泡L1短路【答案】 C【解析】【解答】A. 如A所描述，电压表是不会有明显偏转的，A不符合题意；B.灯泡L2断路，电压表不会偏转，B不符合题意；C. 灯泡L1断路，则两灯泡都不会亮，且电流表也不会有示数，这是电压表测量的是电源电压，会有明显偏转，C符合题意；D. 灯泡L1短路的话，L2是会亮的，且电流表会有偏转，D不符合题意；故答案为：C【分析】本题电压表明显偏转是关键，说明此时电压表测的是电源电压，根据这点进行故障判断，很容易选出C。
6．在如图所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是（）A. 电流表A、电压表V1示数都减小，电压表V2示数增大B. 电流表A、电压表V1示数都变大，电压表V2示数变小C. 电流表A的示数减小，两电压表示数不变D. 三个电表的示数都不变【答案】 A【解析】【解答】解：∵滑动变阻器与灯泡串联，电流表测得的是电路中的电流，电压表V1测得的是灯泡两端的电压．电压表V2测得的是滑动变阻器两端的电压；∴当滑动变阻器的滑片向右移动时，连入电路中的电阻变大，则电路中的电流变小；即电流表的示数变小；由欧姆定律可知：U1=IR1，灯泡的电阻不变，电流变小；故U1变小，即电压表V1的示数变小；又∵总电压不变，∴U2变大，即电压表V2的示数变大；故选A．【分析】由图可知滑动变阻器与灯泡串联，当滑动变阻器的滑片向右移动时，即可判定连入电路中的电阻变化情况；根据电阻的变化即可判定电路中的电流的变化，即电流表的示数变化；再根据欧姆定律即可判定灯泡两端的电压U1的变化情况；最后根据串联电路电压的特点即可判定U2的示数变化情况．7．在如图所示的电路中，电源电压保持不变。
电路中存在断路故障，且故障只可能发生在电阻R1、R2处，当电键S由断开到闭合时，电流表A与 A1的示数始终相等，则（）A. R1一定断路B. R1可能断路C. R2一定断路D. R1、R2一定同时断路【答案】A【解析】【解答】电键S断开时，电阻R1、R2串联，①闭合电键S前，若电阻R1出现了断路故障，电流表A与A1的示数始终相等，都为零；电键S闭合后，电路为R1的基本电路，电流表A1因电键S闭合被短路，故电流表A1无示数，又因为电阻R1出现了断路故障，电流表A也没有示数，都为零，故电阻R1可能出现了断路故障；②若电阻R2出现了断路故障，电键S断开前，因电路为断路，故电流表A、A1均无示数；当电键S闭合后，电路为R1的基本电路，电流表A1因电键S闭合被短路，故电流表A1无示数；电流表A测量通过电阻R1的电流有示数，故电流表A与A1的示数不相等，故不可能只有电阻R2断路。
③闭合电键S前，若R1断路且R2断路，电流表A与A1的示数始终相等，都为零；电键S闭合后，电路为R1的基本电路，电流表A1因电键S闭合被短路，故电流表A1无示数，又因为电阻R1出现了断路故障，电流表A也没有示数，都为零，故R1断路且R2断路符合题意；由此分析可知：如果电流表A与A1的示数始终相等，则故障可能是R1断路或R1断路且R2断路，即R1一定断路，A符合题意。
故答案为：A。
【分析】电路故障的分析，注意电路故障是用电器断路时没有电流，若是对电源短路则会烧坏电源，若是对用电器短路则会使用电器不能工作.8．如图所示电路，电源电压不变．闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在15s内定值电阻R1产生的热量为60J．则下列结果正确的是（）A. 电源电压为10VB. R1的阻值为18ΩC. 滑动变阻器R的最大阻值为9ΩD. R1先后两次消耗的电功率之比为4﹕3【答案】C【解析】【解答】解：当滑片在中点时由欧姆定律可知，电路中电流I1= ，则滑动变阻器两端的电压：U1=I1，即 =4V﹣﹣﹣﹣﹣﹣﹣（1）由题意知，当滑片滑到b处时因R的接入电阻变大，故电压表示数应增大，即滑片滑到b 点时，滑动变阻器两端电压为U2=4V+2V=6V；同理得： =6V﹣﹣﹣﹣﹣﹣﹣（2）用（1）式比（2）式可得：；化简得：3R1+3R=4R1+2R，解得：R1=R﹣﹣﹣﹣﹣﹣（3）将（3）代入（1）式可得： =4V；则可求得：U=12V，故A错误；则可知，当滑片滑到b点时，R1两端电压为U2'=12V﹣6V=6V；则由Q= =60J；可得：R1= =9Ω，故B错误；因R=R1，故R的最大阻值为9Ω，故C正确；滑片在中点时，R1两端的电压为12V﹣4V=8V，滑片在b点时，电压为6V，则电压之比为，由P= 可得：功率之比为电压平方之比，即为，故D错误；故选C．【分析】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压；由滑片的移动和电压表示数变化可知滑片滑到b点时电压表的示数，则由欧姆定律可表示出滑片在不同位置时滑动变阻器两端的电压与电源电压电阻间的关系，联立可解得R1与R最大值之间的关系及电源的电压；由功率公式可求得R1的阻值，则可求得R的最大阻值；最后由功率公式分别求得R1先后两次消耗的电功率，即可求得比值．9．下列各数据中最接近实际的是（）A. 人走路时对地面的压强约为200PaB. 家用电炉丝的电阻约十几欧C. 白炽灯工作时的电流约2AD. 一袋方便面重约10N【答案】 B【解析】【解答】解：A、中学生的体重在G=500N左右，走路时单脚与水平地面的接触面积在0.02m2左右，脚对水平地面的压强在p= = = =2.5×104Pa．故A错误；B、据生活常识可知，电炉的功率2000W左右，故其电阻是：R= = =24.2Ω，故家用电炉丝的电阻约十几欧，故B正确；C、白炽灯的功率为40W，通过的电流I= = ≈0.2A，故C错误；D、一袋方便面重约100g，即G=mg=0.1kg×10N/kg=1N，故D错误．故选B．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．10．如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是（）A. a为电流表，b为电压表，c为电流表B. a为电压表，b为电压表，c为电流表C. a为电流表，b为电流表，c为电压表D. a为电流表，b为电流表，c为电流表【答案】B【解析】【解答】解： L1与L2串联，由图可知a表跟灯泡L1并联，所以应为电压表；b表与灯泡L2并联，应为电压表；c表跟灯泡L2串联，所以应为电流表．由上述可知选项A、C、D都不正确．故选B．【分析】（1）电流表与被测用电器串联，并且在电路中相当于导线，去掉后对电路有影响；（2）电压表与被测用电器并联，在电路中相当于开路，去掉后对电路没有影响．11．下列关于电阻的说法正确的是（）A. 滑动变阻器是通过改变连入电路中电阻线的横截面积的大小来改变电阻的B. 长度和横截面积均相同的铜导线和保险丝，在同一温度下，保险丝的电阻大C. 一切导体的电阻都随着温度的升高而增大D. 当导体中电流为零时，导体的电阻也为零【答案】B【解析】【分析】（1）材料、长度、横截面积、温度都影响电阻，而在实际生活中连续改变电阻最方便的办法就是改变长度，所以滑动变阻器是改变连入电路中电阻线的长度来改变电阻的；（2）在长度为1m，横截面积为1mm2，温度为20℃时，做保险丝的铅锑合金比铜电阻大，即保险丝比铜电阻率大；（3）导体的电阻与温度有关，有的导体电阻随温度升高而增大，有的导体电阻随温度的升高而减小；（4）电阻是导体本身的性质，不受外界电流、电压的影响．【解答】A、滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的，是长度而不是横截面积，故A错误；B、保险丝是根据电流的热效应，当电路中电流过大时熔断自己来保护电路的，这说明保险丝比铜的电阻率大，故B正确；C、钨丝、铁丝的电阻随温度的升高而增大，铅芯、玻璃、半导体的电阻随温度的升高而减小，故C错误；D、导体的电阻受材料、长度、横截面积、温度影响，不受外界的电流、电压影响，故D 错误．故选B．【点评】（1）当电阻一定时，电流与电压成正比，当电压为0时，电流也为0，不要误以为电压为0时，电阻变成0了；（2）记住影响电阻大小的四个因素．12．如图所示的是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数.则故障原因可能是（）A. L1断路B. L1短路C. L2短路D. L2断路【答案】C【解析】【解答】（1）首先分析电路的连接方式为灯泡L1和L2串联，电流表测电路电流，电压表测量灯L1的电压。
