弯沉的概念及计算方法李燕J 八、、路面弯沉是路基和路面结构不同深度竖向变形的总和。
它是以路面在车辆荷载反复作用下出现纵向裂缝为临界状态，以纵向网裂为破坏状态，它主要反映车辆荷载作用下路面结构整体，包括结构层部分应力与抗力失衡状态时的表现特征。
弯沉另一个含义是道路结构表面在双圆均布荷载作用下，轮隙中心处实测的路面弯沉值。
柔性路面在荷载作用下产生竖向变形，在荷载作用后，变形的量是弯沉值。
弯沉值的概念就是荷载对路基路面作用前后，路基、路面发生变形的大小。
用1/100 毫米做计算单位。
弯沉值的确定对新建道路的意义很大，也是工程初始阶段必须考虑的因素和重要的设计指导资料。
一般情况下，弯沉值越小，则结构强度越高。
在旧路改造前，对原有道路进行实际弯沉测量，可以勘测路况，作为道路补强设计的依据。
在新建道路施工中或竣工后，弯沉测量可以检验施工质量是否达到设计强度要求和规范规定的标准指标。
所以弯沉值的计算和确定作为道路质量的合格标准之一，我们作为设计人员必须重视而不能忽视的。
弯沉值的测定方法叫贝克曼梁测定法。
是由美国人贝克曼于1953 年发明的。
此方法作为道路补强设计及施工时弯沉检验的手段，在全世界得到了广泛的应用。
此方法主要是用于沥青路面的弯沉检测。
混凝土路面弯沉的检测方法一般为落锤式检测法。

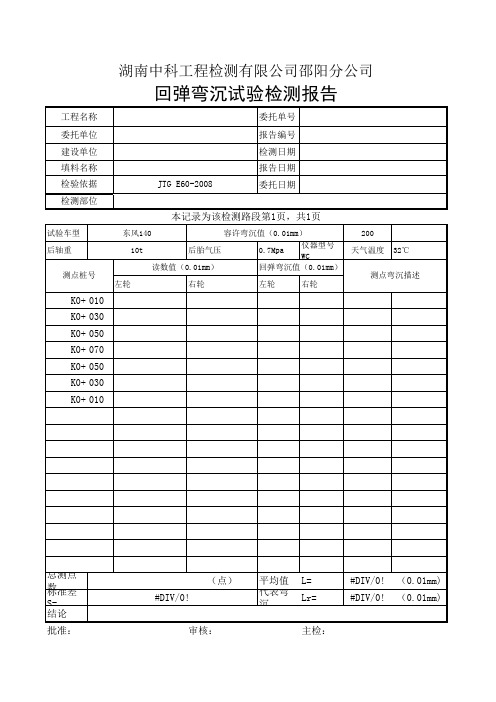

具体检测方法如下：沥青路面的弯沉检测以沥青面层平均温度20 C时为准，当路面温度在20C± 2以内可不用修正，在其他温度测试时，对沥青层厚度大于5cm的沥青路面，弯沉值应予以修正。
需要的仪具和材料：（1）标准车；双轮，后轴双侧4轮的载重车。
其标准轴荷载、轮胎尺寸、轮胎间隙及、轮胎气压等主要参数符合下表要求。
测试车应采用后轮10吨标准轴载BZZ-100的汽车。
2 ）路面弯沉仪：由贝克曼梁、百分表及表架组成。
贝克曼梁由合金铝制成，上有水准泡，其前臂（接触地面）与后臂（装百分表）长度比为2:1.弯沉仪长度有两种：一种长3.6m，前后臂分别为2.4m和1.2m;另一种加长的弯沉仪长5.4 m前后臂分别是3.6 m和1.8m。
弯沉的概念及计算方法李燕路面弯沉是路基和路面结构不同深度竖向变形的总和。
它是以路面在车辆荷载反复作用下出现纵向裂缝为临界状态，以纵向网裂为破坏状态，它主要反映车辆荷载作用下路面结构整体，包括结构层部分应力与抗力失衡状态时的表现特征。
弯沉另一个含义是道路结构表面在双圆均布荷载作用下，轮隙中心处实测的路面弯沉值。
柔性路面在荷载作用下产生竖向变形，在荷载作用后，变形的量是弯沉值。
弯沉值的概念就是荷载对路基路面作用前后，路基、路面发生变形的大小。
用1/100毫米做计算单位。
弯沉值的确定对新建道路的意义很大，也是工程初始阶段必须考虑的因素和重要的设计指导资料。
一般情况下，弯沉值越小，则结构强度越高。
在旧路改造前，对原有道路进行实际弯沉测量，可以勘测路况，作为道路补强设计的依据。
在新建道路施工中或竣工后，弯沉测量可以检验施工质量是否达到设计强度要求和规范规定的标准指标。
所以弯沉值的计算和确定作为道路质量的合格标准之一，我们作为设计人员必须重视而不能忽视的。
弯沉值的测定方法叫贝克曼梁测定法。
是由美国人贝克曼于1953年发明的。
此方法作为道路补强设计及施工时弯沉检验的手段，在全世界得到了广泛的应用。
此方法主要是用于沥青路面的弯沉检测。
混凝土路面弯沉的检测方法一般为落锤式检测法。
具体检测方法如下：沥青路面的弯沉检测以沥青面层平均温度20℃时为准，当路面温度在20℃±2以内可不用修正，在其他温度测试时，对沥青层厚度大于5cm的沥青路面，弯沉值应予以修正。
需要的仪具和材料：（1）标准车；双轮，后轴双侧4轮的载重车。
其标准轴荷载、轮胎尺寸、轮胎间隙及、轮胎气压等主要参数符合下表要求。
测试车应采用后轮10吨标准轴载BZZ-100的汽车。
2）路面弯沉仪：由贝克曼梁、百分表及表架组成。
贝克曼梁由合金铝制成，上有水准泡，其前臂（接触地面）与后臂（装百分表）长度比为2:1.弯沉仪长度有两种：一种长3.6m，前后臂分别为2.4m和1.2m;另一种加长的弯沉仪长5.4 m，前后臂分别是3.6 m和1.8m。
弯沉值计算系数1.5
弯沉值可以称为L-value，被广泛应用于路面弯曲处的设计与计算。
它是通过测量带有多个圆弧曲线的物体表面来计算出来的，并且可以
做为表面形状变化的重要参数。
1. 弯沉值的定义
弯沉值是一个量值，它表示曲面弯曲的深度，以低的极限值表示一个
特定点的凹陷深度，同时以高的极限值表示曲面弯曲的凸起截深度。
一般情况下，较大的值表示曲面弯曲的深度越大，较小的值表示曲面
弯曲的深度越小。
2. 弯沉值的测量
弯沉值的测量可以通过弧度测量器、扫描仪和视觉图形软件进行，但
其具体步骤一般主要分为三个部分：①设立检测点，按照从起点到终
点的方向梳理检测点；②根据参考线的长度测量出检测点的位置；③
确定每个检测点的弯曲处高低，以及其高低差，最后绘制出指导线，
以此来说明，弯曲点和非弯曲点之间的高低差异，形成弯沉曲面。
3. 弯沉值的计算
弯沉值的计算通常主要采用计算系数的方法，其中，每个点的高度偏
差值可以通过设定的计算系数来得到，一般采用1.5的计算系数。
即，
将检测点的实际偏差值乘以计算系数1.5，就能得出点的弯沉值。
4. 弯沉值的应用
弯沉值可以应用于设计和分析路面弯曲区域的微观变形，以便实现路面磨蚀、沉陷和渗漏等异常变形现象，以确保路面使用性能最大化。
同时，弯沉值也可以用于更先进的路面设计、分析和模拟，从而更好地预测和分析曲面的设计特性。
弯沉值计算书巴东县生态经济园新建市政道路工程镇平路A级配碎石底基层顶面回弹弯沉值设计值计算一、计算依据：1、《公路沥青路面设计规范》JTG D50-20062、《公路路面基层施工技术规范》JTJ 034-20003、《城镇道路工程施工与质量验收规范》CJJ_1—2008二、计算参数来源及程式：1、《巴东县生态经济园新建市政道路工程镇平路施工设计图》2、底基层顶面回弹弯沉按如下步骤计算：(1)利用土基和底基层材料的回弹模量计算值E0和E1以及底基层的厚度h1(cm)，计算模量比K1E0/K2E1及比值h1／δ(δ为个轮迹当量圆的半径（cm），对于黄河卡车，δ=10.75cm；K2为底基层材料的季节影响系数，可取1.1～1.2)。
(2)查附图A.0.3，得底基层表面弯沉系数αL。
(3)弯沉综合修正系数F按式（A.0.3-1）计算：F=3.643 Al1.8519（A.0.3-1）(4)按式（A.0.3-2）计算底基层顶面的回弹弯沉计算值L1，即标准值：αL F（cm）（A.0.3-2）L1=2pδE0K1式中：P——后轴重100kN卡车轮胎的单位压力，对于黄河卡车，可取0.7MPa；K1——季节影响系数，不同地区取值范围为1.2～1.4。
三、计算步骤由施工设计图可知本公路路面结构层，土基回弹模量值查表得E0≥20MPa，底基层为级配碎石层，厚25cm，查《公路沥青路面设计规范》附录D得E1＝250MPa，基层为水泥稳定碎石层，层厚为22cm，查表得E2＝1700MPa。
解：K1E0/K2E1＝20/250＝0.08h1/δ＝25/10.75＝2.326查附图A.0.3得：aL＝0.33代入公式A.0.3-1：F=3.643aL1.8519F=3.643×0.331.8519F=0.4675αL F代入公式A.0.3-2：L1=2pδE0K1×0.33×0.4675L1=2×0.7×10.7520L1=0.116（cm）L1=116（0.01mm）得：镇平路A级配碎石底基层顶面允许回弹弯沉值为116（0.01mm）。
