图纸审核流程

施工图纸会审制度
是指在施工图纸编制中，设计单位、施工单位、监理单位等相关方进行会审，共同审核和确认施工图纸的合理性、可行性和可操作性的一种制度。

施工图纸会审制度的目的是确保施工图纸的准确性、合理性和可实施性，避免施工图纸中存在错误、矛盾或缺陷，从而保证施工的质量和进度。

具体的施工图纸会审制度一般包括以下步骤：
1. 会审前准备：确定会审的时间、地点、参会人员及其职责、会审的内容和目标等。

2. 会审议程：制定会审议程，明确会审的顺序、内容和重点。

3. 会审流程：按照会审议程，逐一审查施工图纸的各个方面，包括设计要求的符合性、施工方案的可行性、材料和设备的合理性等。

4. 问题记录和整改：发现问题或不合理之处，记录并提出整改意见，要求相关单位或人员在一定时间内进行整改。

5. 问题解决和确认：对整改后的施工图纸进行再次审核，确认问题已得到解决。

6. 会审结果：将会审结果记录并保存，作为施工图纸编制和审核的依据。

通过施工图纸会审制度，可以及时发现和解决施工图纸中存在的问题，确保施工图纸的准确性和合理性，提高施工的质量和效率。

施工图纸和设计文件审核的监理流程施工图纸和设计文件审核的监理流程是建筑工程中至关重要的一环。

这一流程的目的是确保施工图纸和设计文件的合理性和安全性，以保障工程质量和工期的顺利进行。

本文将从监理流程的起始、文件审核、问题处理以及最终验收等方面进行探讨。

一、流程起始施工图纸和设计文件审核的监理流程通常在设计图纸完成后即开始。

设计单位首先将文件提交给监理单位，监理单位会对文件进行初步审查，并对施工图纸进行概念性的了解。

此外，监理单位还需要与设计单位取得联系，就设计思路、数据和符号等方面进行交流，以确保审核流程的透明和顺利进行。

二、文件审核文件审核是监理流程的核心环节，它负责审查施工图纸和设计文件是否符合相关标准和规范，以及是否满足项目的具体要求。

在审核过程中，监理单位会对图纸的技术性、合理性和可行性进行评估，并与实际施工条件进行对比，以避免潜在的施工难题和风险。

在文件审核中，监理单位会根据工程的具体特点和需求，对每个专业进行专门的审查。

例如，在结构设计方面，监理单位会对材料选用、荷载计算、结构形式和施工方法等进行详细评估；在给排水设计方面，监理单位会针对管道布置、设备选型和防水方案等进行审核；而对于装饰设计，监理单位会对室内照明、地面铺装和景观布置等进行细致的审查。

三、问题处理在文件审核过程中，监理单位可能会发现一些问题或不合理之处。

这时，监理单位应及时与设计单位进行沟通，寻求解决方案。

一般情况下，监理单位会提出书面意见，指出问题所在，并要求设计单位进行修改和调整。

设计单位在接收到监理单位的反馈后，应积极配合，对文件进行改进和修正，以便最终得到监理单位的认可。

问题处理的关键是双方的沟通与合作。

设计单位应充分理解并积极回应监理单位的要求，而监理单位也应尊重设计单位的专业意见。

只有通过双方的相互理解与妥协，才能解决问题并达到目标。

四、最终验收当施工图纸和设计文件经过多轮审核和修改后，最终需经过监理单位的最终验收。

图纸会审内容全攻略一、关于图纸会审流程（1）、图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。

（2）、适用范围房建施工项目、市政工程项目及给排水项目。

施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件。

（3）、图纸会审制度1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。

点这免费下载施工技术资料图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，设计院盖章，现场负责人做好图纸接收记录及存档图纸保管。

2、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。

由监理单位负责对施工图纸进行审核后向各个施工单位发放。

各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。

（4）、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员；设计方：设计院总工程师、项目负责人及各个专业设计负责人；监理方：项目总监、副总监及各个专业监理工程师；施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人；其他相关单位：技术负责人。

（5）、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。

设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审。

（6）、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。

（7）、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。

（8）、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论；对需要再次讨论的问题，在会审记录上明确最终答复日期。

图纸会审内容全攻略一、关于图纸会审流程（1）、图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。

（2）、适用范围房建施工项目、市政工程项目及给排水项目。

施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件。

（3）、图纸会审制度1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。

点这免费下载施工技术资料图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，设计院盖章，现场负责人做好图纸接收记录及存档图纸保管。

2、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。

由监理单位负责对施工图纸进行审核后向各个施工单位发放。

各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。

（4）、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员；设计方：设计院总工程师、项目负责人及各个专业设计负责人；监理方：项目总监、副总监及各个专业监理工程师；施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人；其他相关单位：技术负责人。

（5）、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。

设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审。

（6）、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。

（7）、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。

（8）、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论；对需要再次讨论的问题，在会审记录上明确最终答复日期。

一、图纸会审流程（一）图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。

（二）适用范围房建施工项目、市政工程项目及给排水项目。

施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件。

（三）图纸会审制度1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。

2、图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，设计院盖章，现场负责人做好图纸接收记录及存档图纸保管。

3、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。

由监理单位负责对施工图纸进行审核后向各个施工单位发放。

各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。

4、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员；设计方：设计院总工程师、项目负责人及各个专业设计负责人；监理方：项目总监、副总监及各个专业监理工程师；施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人；更多精彩内容请关注微信公众号“工程预算员”。

其他相关单位：技术负责人。

5、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。

设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审。

6、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。

7、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。

8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论；对需要再次讨论的问题，在会审记录上明确最终答复日期。

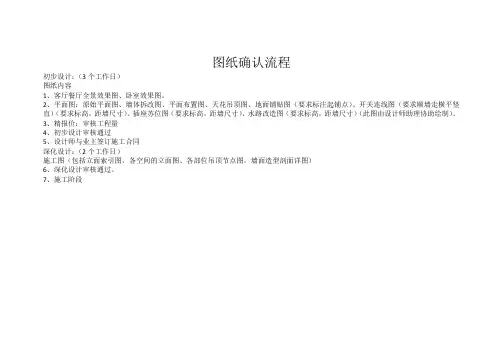

图纸确认流程
初步设计：（3个工作日）
图纸内容
1、客厅餐厅全景效果图、卧室效果图。

2、平面图：原始平面图、墙体拆改图、平面布置图、天花吊顶图、地面铺贴图（要求标注起铺点）、开关连线图（要求顺墙走横平竖直）（要求标高，距墙尺寸）、插座苏位图（要求标高，距墙尺寸）、水路改造图（要求标高，距墙尺寸）（此图由设计师助理协助绘制）。

3、精报价：审核工程量
4、初步设计审核通过
5、设计师与业主签订施工合同

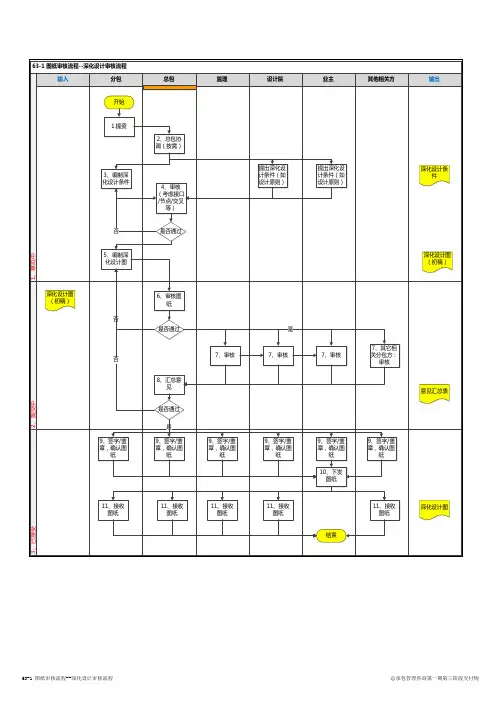

深化设计：（2个工作日）
施工图（包括立面索引图、各空间的立面图、各部位吊顶节点图，墙面造型剖面详图）
6、深化设计审核通过。

7、施工阶段。

图纸会审记录流程与图纸会审制度规范一、关于图纸会审流程1图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。

房建施工项目、市政工程项目及给排水项目。

施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件。

1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。

2、图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，设计院盖章，现场负责人做好图纸接收记录及存档图纸保管。

3、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。

由监理单位负责对施工图纸进行审核后向各个施工单位发放。

各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。

4、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员；设计方：设计院总工程师、项目负责人及各个专业设计负责人；监理方：项目总监、副总监及各个专业监理工程师；施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人；其他相关单位：技术负责人。

5、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。

设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审。

6、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。

7、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。

8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论；对需要再次讨论的问题，在会审记录上明确最终答复日期。

9、图纸会审记录由监理负责整理并分发各个相关单位执行、归档。

图纸审核及发放流程
设计人员对图纸进行设计，图纸设计完后由各小组负责人进行图纸的审核，若有问题，由设计人员进行图纸的修改，若没有问题则提交给技术部长进行图纸的审定，如有问题，将问题提交给各小组负责人，由负责人对设计人员提出修改意见，对图纸进行修改，若图纸无误，由技术部长提交于技术副总（总工程师）进行最后的批准，批准完毕后将图纸下发到各个部门（生产部、生产班组、质检部、技术部），由技术部组织相关部门进行图纸的技术交底，技术交底完毕后下发到设备生产加工，技术人员应对正在施工的图纸进行全程的技术跟踪及服务，设备制作完毕后，将下发的图纸进行回收，技术人员将图纸收回后交于资料管理员，资料员对制作完毕后的整体设备进行资料的组卷，完成后交付项目部，项目部提供资料交付确认单，最后由资料员对资料以及图纸进行存档。

关于图纸会审的流程、技巧与注意事项一、纸会审流程（一）图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。

（二）适用范围房建施工项目、市政工程项目及给排水项目。

施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件。

（三）图纸会审制度1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。

2、图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，设计院盖章，现场负责人做好图纸接收记录及存档图纸保管。

3、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。

由监理单位负责对施工图纸进行审核后向各个施工单位发放。

各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。

4、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员；设计方：设计院总工程师、项目负责人及各个专业设计负责人；监理方：项目总监、副总监及各个专业监理工程师；施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人；更多精彩内容请关注微信公众号“工程预算员”。

其他相关单位：技术负责人。

5、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。

设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审。

6、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。

7、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。

8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论；对需要再次讨论的问题，在会审记录上明确最终答复日期。

施工图纸审核流程与质量控制要点施工图纸是建筑工程的重要组成部分，它直接关系到工程的施工质量和进度。

施工图纸的审核流程和质量控制要点可以确保工程的合理性和安全性。

本文将分八个小节来论述施工图纸审核流程与质量控制要点。

第一小节：施工图纸审核的重要性施工图纸审核是整个工程的“蓝图”，它的合理性和准确性直接影响到后续的施工计划安排和施工工艺的选择。

通过严格的施工图纸审核，可以及时发现设计缺陷和施工隐患，防止工程质量问题的发生。

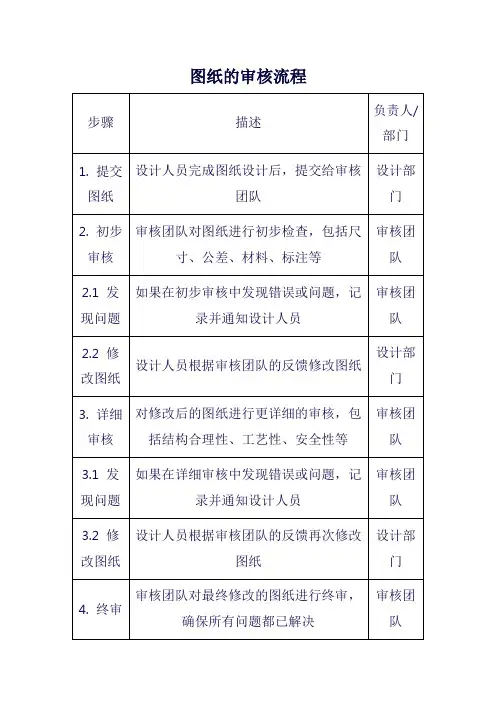

第二小节：施工图纸审核流程简介施工图纸审核的流程一般包括提交施工图纸→专业审核→技术审查→资料归档等环节。

提交施工图纸是指施工单位按照规定的要求将图纸交由审核部门进行审核。

专业审核是指审核部门对图纸进行初步的专业审查，检查图纸的合理性、准确性和一致性。

技术审查是指审核部门对专业审核通过的图纸进行详细的技术审查，主要包括设计方案的合理性、施工工艺的可行性等。

资料归档是指审核部门将通过审核的图纸及审核相关资料进行归档保存。

第三小节：施工图纸审核要点之合理性施工图纸的合理性是指其符合相关法律法规、标准规范和工程要求。

在审核过程中，需要检查图纸的设计理念是否合理、布置是否合理、结构是否合理等。

只有确保图纸的合理性，才能保证工程的质量和安全。

第四小节：施工图纸审核要点之准确性施工图纸的准确性是指其与工程实际情况相符合。

在审核过程中，需要对图纸中的尺寸、位置、数量等进行核对，确保图纸符合实际施工的要求。

准确性是施工图纸审核的基本要求，必须严格把关。

第五小节：施工图纸审核要点之一致性施工图纸的一致性是指图纸各部分之间的协调和一致。

在审核过程中，需要检查图纸之间的关联和连接，保证各专业之间的协调性和一致性。

只有图纸之间的一致性才能保证工程的进展顺利和质量稳定。

第六小节：施工图纸审核要点之可行性施工图纸的可行性是指图纸中所包含的工艺和施工措施是否可行。

在审核过程中，需要结合工程实际情况和施工工艺的要求，对图纸中的施工工艺进行评估和验证，确保其可行性。
