《透镜及其应用》学案

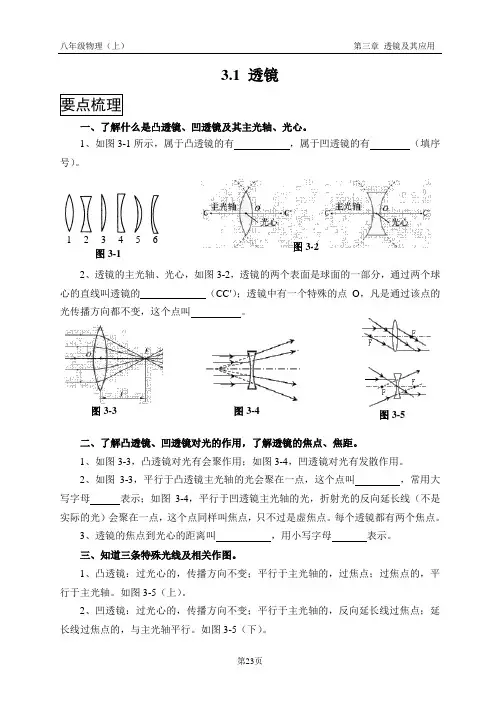

3.1 透镜要点梳理

一、了解什么是凸透镜、凹透镜及其主光轴、光心。

1、如图3-1所示，属于凸透镜的有，属于凹透镜的有（填序号）。

2、透镜的主光轴、光心，如图3-2，透镜的两个表面是球面的一部分，通过两个球心的直线叫透镜的（CC′）；透镜中有一个特殊的点O ，凡是通过该点的光传播方向都不变，这个点叫。

二、了解凸透镜、凹透镜对光的作用，了解透镜的焦点、焦距。

1、如图3-3，凸透镜对光有会聚作用；如图3-4，凹透镜对光有发散作用。

2、如图3-3，平行于凸透镜主光轴的光会聚在一点，这个点叫，常用大写字母表示；如图3-4，平行于凹透镜主光轴的光，折射光的反向延长线（不是实际的光）会聚在一点，这个点同样叫焦点，只不过是虚焦点。每个透镜都有两个焦点。

3、透镜的焦点到光心的距离叫，用小写字母表示。

三、知道三条特殊光线及相关作图。

1、凸透镜：过光心的，传播方向不变；平行于主光轴的，过焦点；过焦点的，平行于主光轴。如图

3-5（上）。

、凹透镜：过光心的，传播方向不变；平行于主光轴的，反向延长线过焦点；延长线过焦点的，与主光轴平行。如图

3-5（下）。

2 3 5

图3-1 图3-3 图3-4 图3-2

图3-5

3、向厚偏的特点：仔细观察图3-3、3-

4、3-5，你一定能发现，不管是凸透镜还是凹透镜，折射光线总是向（选填“厚”或“薄”）的一边偏折。轻松演练

1、凸透镜对光有作用，凹透镜对光有作用（填“会聚”或“发散”）。三穗中学的同学用图3-6的方法测凸透镜焦距，由图可知该凸透镜的焦距是。

2、舞台上用的一种追光灯，是由凸透镜和点光源组成的。如果要产生平行的绿光，光源应放在凸透镜的处，凸透镜上应贴色的滤光片。

3、小芳同学在森林公园游玩时，看到一个丢弃的透明塑料瓶。她想到，如果下雨使得瓶中进了水，就可能会成为森林火灾的元凶，于是她捡起瓶子丢进了垃圾筒。下雨使得瓶中进了水可能引起火灾的主要原因是（）

A. 盛水后相当于一个凸透镜，对太阳光有会聚作用

B. 盛水后相当于一个凸透镜，对太阳光有发散作用

C. 盛水后相当于一个凹透镜，对太阳光有会聚作用

D. 盛水后相当于一个凹透镜，对太阳光有发散作用

4、图3-7的光路图中，正确的是（）

5、会聚光束经过一凹透镜折射后（）

A ．可能变成平行光束

B ．可能变成发散光束

C ．可能仍是会聚光束

D ．以上情况都有可能

6、在图3-8中画出恰当的透镜。

7、将图3-9、3-10中的光路补充完整。

图3-7 A B C D

图3-6

图3-8 图3-10 图3-9

3.2 生活中的透镜

要点梳理

一、了解透镜在日常生活中的应用

1、了解照相机的成像原理：利用凸透镜成立、的实像。

2、了解幻灯机（投影仪）成像原理：利用凸透镜成立、的实像。

3、了解放大镜的成像原理：利用凸透镜成立、的虚像。

二、会区别实像和虚像

1、实像：实际的光聚成，可用屏幕承接，小孔成的像、照相机和投影仪（幻灯机）成的像都是实像。

2、虚像：光没有会聚，但眼睛沿着反射光或折射光的反方向看去，感觉光是从某个位置发出来的，这个位置所成的就是虚像，虚像实际是反射光或折射光的反向延长线聚成的。虚像只是眼睛看得见，屏幕接不到。平面镜和放大镜所成的像都是虚像。

趣味资料

光圈指数中的规律

用过照相机的朋友会发现几乎所有照相机镜头的光圈环上都刻有同一组光圈指数：1.4，2，2.8，4，5.6，8，11,16，22

乍一看，这组光圈指数很不整齐，也不好记。难道照相机的设计师要跟用户过不去吗？

细心的朋友会发现，光圈指数不整齐，却有规律：每隔一个指数，数值都扩大2倍；相邻指数之比都约等于。例如：1.4×≈2,2×≈2.8……为什么要这样设臵

光圈指数呢?

让我们先看看光圈跟光圈指数的关系吧。调整光圈环，可以选择不同的光圈指数，从而改变镜头里面的光孔直径（光圈），以改变进入镜头的光的能量。你会发现，光圈指数小时，光圈变大。由于单位时间进入镜头的光的能量跟光孔面积成正比，即跟光孔

直径平方成正比，而相邻指数之比都约等于，其相邻指数对应的光孔面积之比就约等于2。

现在，我们不难理解照相机设计师的一番苦心了：光圈指数不整齐，为的是使单位时间进入镜头的光的能量变化整齐，即每开大一挡光圈（光圈指数小一档），单位时间进入镜头的光的能量扩大2倍。那么，为什么要调整光圈呢？

我们知道，照相机是利用透镜成像的原理制成的，而像必须成在感光胶片上。当快门打开后，感光胶片要接受一定的光能量（即底片正常曝光），才能得到好的底片。进入镜头的光能首先取决于被摄景物的亮度，而被摄景物的亮度既千差万别，又千变万化。要使曝光正常，就要根据景物亮度的不同来控制进入镜头的光能量。

控制进入镜头的光能量通常靠调节光圈和快门速度来实现的。前面说过，光圈大小

可以控制单位时间进入镜头的光的能量，而快门速度可以控制光进入镜头的时间。

在拍摄运动的对象时，如果快门速度太慢，拍出的照片就会模糊不清。提高了快门

速度，光进入镜头的时间就变短，只有相应地调大光圈（减少光圈指数），以便加大单位时间进入镜头的光的能量，才能保证获得正常的曝光量。

照相机的快门速度的级别也是按2倍关系设臵的：250,125,60,30,15……分别代表

1/250秒,1/125秒,1/60秒,1/30秒,1/15秒……于是，快门速度每改变一级，光进入镜头的时间变化2倍。正因为光圈指数和快门速度的级别都是按照2倍关系设臵的，才会给用

户调节带来方便：如果用户选快门速度为60（1/60秒），光圈指数为11时，底片正常曝光，那么，当他根据需要（如拍摄较快运动的物体）将快门速度改变为125（比原来

大一级）时，只需将光圈指数调整为8（光圈也比原来开大一挡），底片依然正常曝光。

现代的照相机，大多是用电子装臵自动控制曝光量的，其依据也是这个道理，只不

过用户不必去反复调节光圈和快门就是了。

轻松演练

1、照相机的镜头是由几个镜片组成的，它相当于一个____________。景物到镜头的距

离比镜头到底片的距离是________（大或小），底片上成倒立缩小的____________。

2、如图3-11是一台投影仪的示意图，其中A是____________，它的作用是改变光的传

播方向；B是____________，它在投影仪上所起的作用是____________。

3、小明用放大镜观察蚂蚁时，透过放大镜看到的是蚂蚁正立、____________的虚像。

有时他把电视机遥控器的红外线发射窗对着电视机对面墙壁发射，也能控制电视机，这是利用了光的____________现象。

4、小明在他家的写字台玻璃台板上面滴了一滴水，透过水滴看过去，他发现压在台板

下报纸上的文字变大了。这是由于此时的水滴相当于—个____________，报纸上的文字经过水滴折射后形成一个放大的____________ (填“实”或“虚”)像。

5、用幻灯机放映幻灯片时，银幕上出现的是正常画面，但若有一个小虫正好飞落在凸

A.几乎无影响

B.画面上有只小虫

C.画面上有小虫，但不清晰

D.画面变得模糊

6、拍摄照片时，利用了凸透镜能成（）

A.放大、倒立的实像

B.缩小、倒立的实像

C.缩小、倒立的虚像

D.缩小、正立的实像

图3-11

7、关于投影仪中螺纹透镜组的作用，错误的是（）

A.使光线会聚

B. 起聚光镜的作用

C. 相当于一个焦距比较短的凸透镜

D. 使射向投影片的光亮度减弱

3.3 探究凸透镜成像的规律要点梳理

一、理解凸透镜成像的规律

1、凸透镜成像的五种情况物距与焦距的关系像的性质

像距应用实例正倒大小实虚

u>2f 倒立缩小实像

2f> v>f 照相机 u=2f 倒立等大实像 u=2f 找焦距 2f>u>f 倒立放大实像

v>2f 幻灯机和投影仪 u=f 不成像

放大镜

2、利用图形识记

①如图3-12所示凸透镜，O 为光心，F 为焦点，2F 为二倍焦距处。分区：

一区：小于焦距，即O 、F 两点之间；

二区：大于焦距、小于二倍焦距，即F 、2F 两点之间；

三区：大于二倍焦距，即2F 点以外。

②成像规律物三像二倒小实；物二像三倒大实；物一同侧正大虚；

一焦分虚实，二焦分大小：F 是实像虚像的分界点，2F 是放大、缩小像的分界点。

二、初步获得提出问题的能力，体验科学探究的全过程和方

法，学习从物理现象中归纳科学规律的方法。

趣味资料

透镜在水底下

把双凸透镜（放大镜）浸在水里，然后隔着它看水里的物体。这个简单的实验你做过没有？在做的时候你一定会吃惊：放大镜在水里几乎不起放大作用了！你也可以把一块“缩小”镜（双凹透镜）放在水里，这时候它好像也几乎失掉了缩小的能力。如果你用来做实验的不是水，而是一种折射率比玻璃大的液体，那末双凸透镜反而会缩小物体，双凹透镜反而会放大物体。

可是如果你回想一下光线折射的原理，那你就不会对这些现象而吃惊了。双凸透镜在空气里能够放大，是因为玻璃的折射率比周围空气的折射率大。然而玻璃和水的折射率相差不多：所以如果你把玻璃透镜放在水里，光线从水里进入玻璃的时候，就不会偏图3-12 2F F O 2F F 一区一区二区二区三区三区

图3-13

折得很利害。由于这个缘故，放大透镜到了水里，它的放大能力就要比它在空气里的时候小得多，而缩小透镜的缩小能力同样也要小得多。

有一些液体，折射率比玻璃大，所以“放大”镜在这种液体里会缩小物体，“缩小”镜会放大物体。空心透镜（说得正确些就是空气透镜）在水里也起着同样的作用：凹的会放大，凸的会缩小。潜水员用的眼镜正是这种空心透镜（图3-13）。

轻松演练

1、小阳同学用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”的实验，如图所示。（1）要使像能够成在光屏的中央，应将光屏向（填“上”或“下”）调整；（2）实验过程中，当烛焰距凸透镜30cm时，移动光屏至某一位置，在光屏上得到一个等大清晰的像，则该凸透镜的焦距是cm；

（3）接着使烛焰向左移动5cm，此时应该将光屏向（填“左”或“右”）移到某一位置，才能在屏上得到一个清晰的、的实像。

图3-15

图3-14

2. 在“探究凸透镜成像的规律”的实验当中，凸透镜、烛焰和光屏放在如图所示的A、

B、C三个位置时，光屏上呈现一个缩小的像，则在A点位置放的是，

在B点位置放的是，在C点位置放的是。

3. 在“观察凸透镜成像”的实验中，光屏上已成清晰、缩小的像。当烛焰向凸透镜靠近时，仍要在光屏上得到清晰的像，光屏应（选填“靠近”或“远离”）凸透镜。若要观察到烛焰放大的虚像，烛焰到凸透镜的距离应它的焦距。

4、图3-16表示平面镜和凸透镜成像情况的图中，正确的是（）

图3-16

5. 将一个凸透镜正对着太阳光，在距凸透镜20cm的纸上承接到一个很小、很亮的光斑。当把一个物体放在距这个凸透镜50cm处时，在透镜的另一侧可以得到（）

A. 放大、正立的实像

B. 缩小、正立的实像

C. 放大、倒立的实像

D. 缩小、倒立的实像

6．关于实像与虚像的说法中，正确的是（）

A．虚像总是放大的，实像总是缩小的

B．虚像、实像都是实际的光聚成的

C．虚像只能通过眼睛观察，实像可用光屏承接

D．光的反射成虚像，光的折射成实像

3.4 眼睛和眼镜

要点梳理

一、了解眼睛的构造，知道眼睛是怎样看到物体的。

1、眼球相当于一个照相机，晶状体和角膜的作用相当于一个镜，它把来自物体的光会聚在视网膜上，形成倒立、、的像，视网膜相当于照相机的底片。

2、眼睛的自动调焦功能：通过睫状体改变晶状体的形状，看远处时，晶状体变薄，来自远处的光刚好聚在视网膜成像，从而使眼球看清远处的物体；看近处时，晶状体适当变（“薄”或“厚”），对光偏折能力变（“大”或“小”），来自近处的光同样能聚在视网膜上成像，从而看清近处的物体。

二、了解眼镜是怎样矫正视力的。

1、近视眼：能看清近处物体，不能看清远处物体。原因是晶状体太，折光能力太，或眼球在前后方向上太长，使来自远处某点的光聚在视网膜前。近视眼患者应戴透镜予以矫正。

2、远视眼：与近视眼相反，能看清远处物体，看不清近处物体。原因是晶状体太，折光能力太，或眼球在前后方向上太短，使来处近处一点的光聚在视网膜后。远视眼患者应戴透镜予以矫正。

趣味资料

近视眼怎样看东西

患近视的人没有眼镜的话，是看不清楚比较远的东西的；但是他们在不戴眼镜的时候究竟能看见些什么。他们所看到的东西究竟是什么情形，这却是有正常视力的人难以理解的。但是患近视的人既是那么多，去了解他们所看到的周围世界是什么样子，也应该是一件有益的事情。

首先，患近视的人（自然这里是指没戴眼镜的人）永远不可能看到线条分明的轮廓，一切东西对他们来说都有模糊的外形。一个视力正常的人，向一株大树望去，能够清楚地在天空背景上辨出个别的树叶和细枝。患近视的人却只看到一片没有明显形状的模糊不清的幻觉般的绿色，细微的地方是完全看不到的。

对于患近视的人，人的面孔要比正常视力的人所看到的更年轻更整洁，因为面孔上的皱纹和小斑疤他们都看不见，粗糙的红色的皮肤也像是柔和的苹果色。我们有时候会觉得奇怪，某人判断别人的年龄往往会差了20岁；对于美的鉴别力，很奇怪，他时常一直把头伸到我们面前来向我们看，仿佛从来不认识一样……这一切常常不过是由于他近视的缘故罢了。一个患近视的人不戴眼镜跟你谈话的时候，他根本看不清你的面孔，至少他所看到的，跟你所预料的不同：在他面前只是一个模糊的轮廓，看不出面孔上什么特点，因此，一小时后假如他再碰到你，他已经不认识你了。患近视的人辨别一个人，大多是根据对方的声音，而不是根据对方的外形。他们在视觉上的缺憾是从听觉的敏锐上得到补偿的。

研究一下夜里的情形对于患近视的人是怎么一回事也是很有趣的事情。在夜里的灯光下面，一切光亮的物体，像电灯。照得很亮的窗玻璃等等，对于患近视的人都变成很大，他所看到的就是不规则的光亮斑点和一些黑影。街灯在患近视的人看来只是二三个大光点，笼罩了街道上别的部分。他们看不见驶近的汽车；看到的只是两个明亮的光点（头灯），后面只见黑漆漆的一大片。

甚至连夜里的天空，患近视的人所看到的也跟正常视力的人大不相同。患近视的人只能够看到的，不是几千颗星，而只有几百颗星。但是这几百颗星在他看来却像一些很大的光球。月亮在患近视的人看来显得非常大而且好像非常近；“半月”在他看来形状很复杂，很奇怪。这一切歪曲以及仿佛放大的原因，当然是由于患近视的人的眼睛构造上有了毛病。患近视的人眼球太深了，它收到的外面物体上每一点所发的光线，不能够恰好集中在视网膜上，而是在网膜的前面。因此光线射到眼球底部的视网膜的时候，已经又散了开来，以致造成了模糊的像。轻松演练

1、眼睛比照相机要复杂得多，曈孔相当于照相机中的__________；晶状体相当于照相

机的__________，它把光线会聚在视网膜上；视网相当于照相机的__________。

2、近视眼的明视距离_________25 cm ，配戴用透镜制作的近视眼镜可以得到矫

正；远视眼的明视距离 25 cm ，其近点比正常眼远，配戴用透镜制作的远视镜（又叫老花镜）可以得到矫正。

3、近视眼镜的镜片是一个__________透镜，它和眼球中相当于透镜的那部分的综合作

用使得眼球这个“照相机”的“镜头”的焦距变__________了。

4、如图3-17，a 图是视眼成像的情形； b 图是视眼成像的情形；近视

眼可以配戴透镜来矫正。请你写出预防近视眼的两条建议：

① ；② 。

5、以下给出的光学器件中，利用光的反射原理制成的是（）

A.潜望镜

B.近视眼镜

C.照相机

D.放大镜

6、下列说法正确的是（）

A.照相机的工作原理和眼睛的工作原理相同

B.照相机的调节和眼睛的调节完全相同

C.远视眼的人需要戴凹透镜进行矫正

D.眼睛的睫状体和角膜的共同作用相当于一个凸透镜

7、外形和颜色一样的一副近视眼镜和一副老花镜放在一起，你有哪些办法区分它们？

试说出两种方法。

答：

图3-17 a b

3.5 显微镜和望远镜

要点梳理

一、了解显微镜的基本结构

1、组成部分：物镜、目镜、反光镜、载物台。

2、物镜：将物体形成放大的实像。

3、目镜：相当于放大镜，将第一次成的实像再次放大。

二、了解望远镜的基本结构

1、组成部分：物镜、目镜。

2、物镜：使远处的物体在焦点附近成实像。

3、目镜：相当于一个放大镜，用来将第一次成的实像放大。

三、视角：从物体两端(上、下或左、右)引出的光线在人眼光心处所成的夹角就是视角。我们感觉到物体的大小取决于眼睛所成视角的大小，同一物体显得远小近大就是这个道理。

趣味资料

为什么在黑暗中所有的猫都是灰色的

物理学家会这样说：“在黑暗中所有的猫都是黑色的。”这是因为在没有亮光的时候，任何东西都不能看见的缘故。可是在俗语里提到黑暗的时候，并不是指完全黑暗，而是指光线非常弱。所以还是“在夜里所有的猫都是灰色的”这句话更正确。我们不说这句话的借喻的意思，它字面上的意义就是说，在光线不足的时候，我们的眼睛就不能分清颜色，因而每一个表面看上去都是灰色的。

这种说法是不是对呢？难道在昏暗的地方红旗和绿叶真的都会同样是灰色的吗？

其实这个说法的正确性是很容易证明的。人们在黄昏看物体的颜色的时候，当然都会感觉到，这时候颜色的差别是消失了，一切物体看上去多少都要呈现出深灰的颜色：无论是红色的被子、蓝色的糊墙纸、紫色的花、绿色的叶，都是这样。

契诃夫在他的著作《信》里说道：“放下窗帘以后，太阳光就射不进来，像是已经黄昏了，大花束里的所有玫瑰花，也好像变成了同一种颜色。”

精确的物理试验完全证实了契诃夫的这一个观察。如果用很弱的白光来照射涂有颜色的表面（或者用很弱的颜色光线来照射白色的表面），然后渐渐加强照明度，这时候眼睛在一开始只会看见简单的灰色，觉不出有任何颜色。只有在照明度加强到一定的程度的时候，眼睛才能开始看出这个表面是有颜色的。这一阶段，叫做“色感觉的下阈”。

所以上面这句俗语（许多种语言里都有这句俗语）的字面上的意义也是完全正确的，在比色感觉阈更低的时候，一切物体看上去都是灰色的。

还曾经发现有所谓色感觉的上阈。在照明度太强的时候，眼睛也会分不清颜色的：所有的颜色表面看上去都变成了相同的白色。

轻松演练

1、显微镜是由和两组凸透镜组成。来自物体的光经过物镜

成、的像。目镜使“物体”成、的像。2、显微镜镜筒的两端各有一组透镜，每组透镜的作用相当于一个，靠近眼睛

的是，靠近被观察物体的是，物体经过成一个放大的像，这个像再经过放大，就可以看到肉眼看不到的小物体了。

3、望远镜是由和两组透镜组成。来自物体的光经过物镜

成、的像。目镜使“物体”成、的像。

4、望远镜的作用是使远处的物体在附近成实像，目镜相当于一个，用

来把这个像。天文望远镜的物镜口径做的较大，是为了。

5、我们不能看清一个物体，与物体对我们的眼睛所成的视角大小有关，物体离我们越

近，视角越，看物体越清楚。

6、生物课上常用的显微镜能对微小的物体进行高倍放大，它们用两个焦距不同的凸透

镜分别作为物镜和目镜，则物镜和目镜对被观察物所成的像是（）

A．物镜成倒立、放大的实像

B．物镜和目镜都成实像

C．物镜和目镜都成虚像

D．目镜成正立、放大的实像

7、小明观察远近不同和高矮不同的两根竹竿，眼睛感到最高的是（）

A．15m远、1.7m高的竹竿

B．15m远、1.5m高的竹竿

C．10m远、1.7m高的竹竿

D．10m远、1.5m高的竹竿

8、关于望远镜的说法正确的是( )

A．所有的望远镜都是由两个凸透镜组成的

B．望远镜都是由一个凸透镜和一个凹透镜构成的

C．除了凸透镜外，天文望远镜也常用凹面镜做物镜

D．只有用透镜才能做望远镜
