2410英贝特开发箱_课程设计说明书及代码

  • 格式：doc
  • 大小：987.00 KB
  • 文档页数：20

目录一．课程设计的目的 .............................................................................................................. - 1 -二．课程设计的任务和要求 ................................................................................................... - 1 -三．设计思想和硬件环境....................................................................................................... - 2 -3.1设计思想 (2)3.2硬件环境 (2)四．WINDOWS CE系统 ....................................................................................................... - 4 -4.1W INDOWS CE4.2的概述 (4)4.2W INDOWS CE系统定制环境 (4)4.3定制系统的步骤 (5)4.4W INDOWS CE系统的移植 (6)五．程序开发 ......................................................................................................................... - 7 -5.1驱动程序 (7)5.2应用程序 (9)5.3应用程序截图 (10)六．总结............................................................................................................................. - 12 -参考文献 .............................................................................................................................. - 13 -附录源代码......................................................................................................................... - 14 -一．课程设计的目的通过本课程的学习，使学生掌握Windows CE 4.2操作系统下，基于EduKit2410 III试验箱实现操作系统的定制、引导程序和操作系统的移植，以及设备驱动程序和应用程序的开发方法。

经过本实践环节的培养，使学生掌握嵌入式操作系统的定制与移植方法，熟悉ARM9+WINCE的嵌入式软件开发技术，初步具备嵌入式软件开发能力。

二．课程设计的任务和要求首先基于EduKit2410 III试验箱，在Windows CE 4.2操作系统环境下进行LED的驱动开发，然后开发一个基于Windows CE 4.2操作系统的应用程序，实现对LED的开、关控制。

要求：可以控制4个LED一起开和关，也可以单独控制它们的开和关。

每两人组成一个设计小组，其中一人负责应用程序设计，另外一人负责操作系统的定制、移植和驱动程序设计。

三．设计思想和硬件环境3.1 设计思想首先基于EduKit2410 III试验箱，在Windows CE 4.2操作系统环境下进行LED的驱动开发，然后开发一个基于Windows CE 4.2操作系统的应用程序，实现对LED的开、关控制。

本次课程设计分为如下几个部分：系统定制、驱动程序开发和应用程序开发。

驱动程序的开发需要对硬件有较深的了解，应用程序开发是基于驱动程序之上的。

3.2 硬件环境Embest EduKit-III 嵌入式教学实验平台是英蓓特公司针对高校需求，在II 型的基础上研发的最新的第三代教学系统。

Embest EduKit-II自从推出市场以来，受到了老师们的一致认可。

在此基础上，英蓓特公司综合了众多使用老师的意见，在 II 型实验系统基础上整合了更多的资料，整理了布局，使整个实验系统更加合理，更加精致，推出了 Embest EduKit-III教学实验系统。

该硬件平台如图-2所示。

图1 实验系统硬件平台Embest EduKit-III开发箱的基本资源如下：●采用多CPU子板●ARM7 S3C44B0 子板●ARM9 S3C2410 子板●DSP Blackfin 533 子板（选配）●Intel Xscale270 子板（选配）●64M NandFlash，2－32M NorFlash●64M SDRAM●4Kbit IIC BUS 的串行EEPROM● 2 个232 串口，一个422串口，一个485 串口●两个中断按钮，一个复位按钮，4个LED● 5.7 寸320*240 STN 彩色LCD 及TSP 触摸屏● 4 ×5 键盘●20 针JTAG 接口●PS/2 接口● 2 个USB 主口● 1 个USB 从口●SD接口模块●PCI 扩展接口●以太网接口●8 段数码管●双CAN总线模块●A/D 模块ARM9 基础实验教程●IDE 硬盘接口模块●CF卡接口模块●CPLD 模块●直流电机模块●步进电机模块●MICROPHONE 输入口●IIS 音频信号输出口●高速USB2.0 Ulink2 仿真器一个●YS244-JTAG 简易仿真头一个●固态硬盘32M ×8bit（选配）●GPRS 模块（选配）●GPS 模块（选配）●蓝牙（选配）●摄像头模块（选配）●WIFI模块（选配）●DAC 模块（选配）四．Windows CE系统4.1 Windows CE 4.2的概述Microsoft Windows 是Windows CE 3.0的后续产品，它不仅是一个功能强劲的实时嵌入式操作系统，而且提供了众多强大工具，允许用户利用它快速开发出下一代的智能化小体积连接设备。

借助于完善的操作系统功能和开发工具，Windows 为开发人员提供了构建、调试和部署基于Windows 的定制设备所需的一切特性。

平台开发工具Platform Builder是一个完全集成的开发环境（IDE），并且包括一个软件开发工具包（SDK）导出工具。

Windows 支持Microsoft embedded Visual C++和Microsoft Visual ,为面向 Compact Framework( Framework的一个子集)的Web服务和应用程序开发提供了一个完整的开发环境。

利用这些工具，开发人员可以迅速开发出能够在最新硬件上运行各种应用程序的智能化设计。

Windows CE 4.2即Windows CE 是Microsoft Windows 的升级版，对 Windows CE先前版本强大功能进行了进一步的扩充和丰富，基于其开发的设备将从这些微小但重要的变化中获得更好的性能和更强的Windows集成功能。

微软在Windows CE 4.2版本中提供了开放源代码。

作为最新版本，Windows CE 4.2提供了以下功能：对安全和可伸缩网络的支持；得到增强的实时处理能力；更为优秀的性能表现；更为丰富的多媒体和Web浏览功能；与个人计算机、服务器、Web服务以及其他设备更为出色的互操作性。

4.2 Windows CE 系统定制环境定制windows CE 系统我们使用了Platform Builder 4.2，它为构建一个完整可运行的Windows CE版本提供了大量的要素，包括应用程序、DLL、设备驱动、字体和图标等。

微软在 Platform Builder中还包含了.NET精简框架运行时库，这样定制的Windows CE智能设备也可以包含.NET精简框架运行时库。

当然，这只是一个可选的组件，是否包含它完全取决于平台开发人员的决定。

在Platform Builder中，微软还提供了Windows CE核心部分的源代码。

这些作为共享资源的源代码包括Windows CE内核，各种服务器组件和各种网络通信协议的重要部分。

投入少量时间研究这些代码就能够更深刻地理解各种Windows CE组件，例如Web服务器、对蓝牙的支持、对显示驱动器的支持，线程调度程序和底层内存管理等。

图2 Platform Builder运行截图4.3 定制系统的步骤在Platform Builder 4.2 下定制本次课程设计所需使用的系统的步骤如下：●更新系统包使用更新包替换在EKIT2410下的文件夹。

●更新Platform Builder中的2410文件删除在系统原来的包含2410的文件，导入更新包中的2410文件●定制系统功能⏹新建平台；⏹添加系统所需相应的模块和组件；⏹配置平台，取消TKIL选项。

⏹编译CE系统定制完成的系统平台文件有500MB左右，其中包含两个极重要的文件NK.bin（系统内核文件）和eboot.bin（引导文件）图3 定制完成的系统4.4 Windows CE 系统的移植在系统定制完成后，我们需要将这个系统平台文件一并拷出来，在英贝特的实验环境中新建一个工程。

图4 Embest IDE PRO 截图先使用usb线的在线仿真器和串口线下载英贝特的eboot.bin进入实验平台，然后按照移植系统说明书通过RJ45接口网线将NK.bin下载进入平台，内核的下载时下载程序自动搜索的。

图5 Windows CE系统移植成功试验箱显示界面五．程序开发本次实训的程序包含两个部分：驱动程序和应用程序。

5.1 驱动程序Windows CE 4.2的驱动开发概述目前，Windows 提供了四种设备模型，其中两种是专用于Windows 的模型，另外两种外部模型来自其他操作系统。

两种外部模型用于通用串行总线（USB）和网络驱动器接口标准（NDIS）的驱动程序。

不同的驱动模型只能通过他们所支持的软件接口来区别，而不是他们所适用的设备。

驱动程序模型决定了指定驱动程序输出的软件接口。

独立于驱动程序模型，设备驱动程序可以是一个整体也可以是分层的，也就是说设备驱动程序可以直接根据对设备进行的操作来实现软件接口，也可以将软件接口和针对设备所进行的操作分散在两个层上。

合集下载

博创科技 UP-Star2410 开发板 硬件说明书

博创科技 UP-Star2410 开发板 硬件说明书

UP-Star2410开发板硬件说明书一、UP-Star2410硬件资源1．核心资源S3C2410 ARM CPU、32M SDRAM、64M NAND FLASH。

2． 100M网卡，DM9000AE。

3．一个USB主口，一个USB从口。

4．一个RS232串口DB9接口。

另有一路RS232串口和TTL串口从扩展插座上引出。

5．扩展插座，引出所有总线信号（经过驱动芯片）和未占用资源。

6． LCD和触摸屏接口，外接专配液晶屏/触摸屏板。

7．电源、复位、JTAG、RTC等基本资源和接口，支持博创UP-LINK和J-LINK仿真器。

8．设置了IO控制的LED和可产生硬中断的5位导航按键等简单调试资源。

二、电路原理说明1．S3C2410的OM0和OM1两个引脚用来配置启动方式和Bank0的总线宽度。

当OM[1:0]=00时从NandFlash启动，此时Bank0不能使用；当OM[1:0]=01时从Bank0启动，并配置为16Bit宽度，也就是从NorFlash启动。

UP-Star2410上固定设置为从NandFlash启动。

2．S3C2410从NandFlash引导时，通过NCON脚的电平来配置NandFlash控制器的寻址字节数。

从这点上看，无法从128M及以上容量的大块NandFlash引导，因为128M Flash的寻址方式和块页组织都有所变化。

UP-Star2410上将NCON接高电平，支持64M NandFlash引导。

3．K9F1208是三星公司的NandFlash芯片，而S3C2410内部具有Nand 控制器，所以K9F1208直接和S3C2410连接，并可以从NandFlash引导。

NandFlash的原理图如下所示：4．核心板的SDRAM采用两片HY57V561620，每片32M字节，总的SDRAM为32MB。

HY57V561620数据宽度16Bit，内部分为4个Bank，每Bank为4M字节。

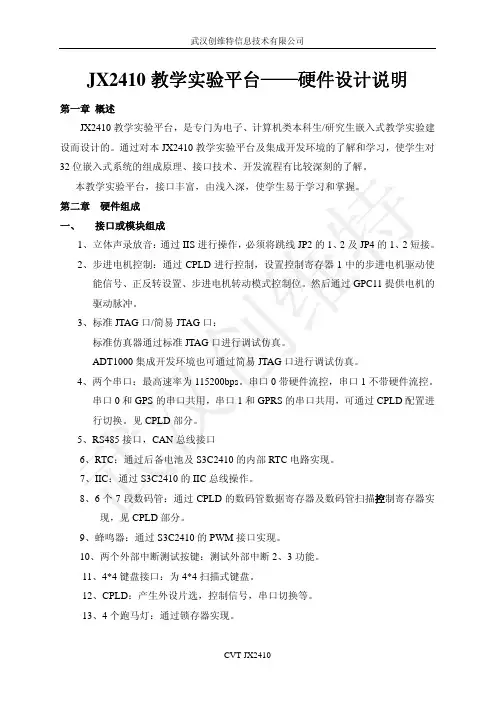

ARM9-2410的CPLD设计说明-V3

ARM9-2410的CPLD设计说明-V3

JX2410教学实验平台——硬件设计说明第一章 概述JX2410教学实验平台，是专门为电子、计算机类本科生/研究生嵌入式教学实验建设而设计的。

通过对本JX2410教学实验平台及集成开发环境的了解和学习，使学生对32位嵌入式系统的组成原理、接口技术、开发流程有比较深刻的了解。

本教学实验平台，接口丰富，由浅入深，使学生易于学习和掌握。

第二章硬件组成一、 接口或模块组成1、立体声录放音：通过IIS进行操作，必须将跳线JP2的1、2及JP4的1、2短接。

2、步进电机控制：通过CPLD进行控制，设置控制寄存器1中的步进电机驱动使能信号、正反转设置、步进电机转动模式控制位。

然后通过GPC11提供电机的驱动脉冲。

3、标准JTAG口/简易JTAG口：标准仿真器通过标准JTAG口进行调试仿真。

ADT1000集成开发环境也可通过简易JTAG口进行调试仿真。

4、两个串口：最高速率为115200bps。

串口0带硬件流控，串口1不带硬件流控。

串口0和GPS的串口共用，串口1和GPRS的串口共用，可通过CPLD配置进行切换。

见CPLD部分。

5、RS485接口，CAN总线接口6、RTC：通过后备电池及S3C2410的内部RTC电路实现。

7、IIC：通过S3C2410的IIC总线操作。

8、6个7段数码管：通过CPLD的数码管数据寄存器及数码管扫描控制寄存器实现，见CPLD部分。

9、蜂鸣器：通过S3C2410的PWM接口实现。

10、两个外部中断测试按键：测试外部中断2、3功能。

11、4*4键盘接口：为4*4扫描式键盘。

12、CPLD：产生外设片选，控制信号，串口切换等。

13、4个跑马灯：通过锁存器实现。

14、10M 网络接口：通过RTL8019AS 网络接口芯片实现。

15、USB 接口：一个USB 从；一个USB 主/从可选。

16、GPRS 接口：通过GPRS 模块CMS91实现。

17、GPS 接口：通过GPS 模块AR2010-EB 实现。

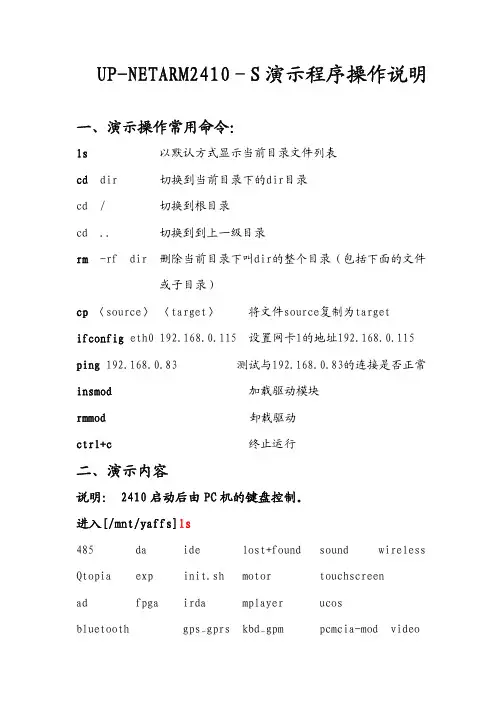

2410-S演示程序操作说明

2410-S演示程序操作说明

UP-NETARM2410－S演示程序操作说明一、演示操作常用命令：ls 以默认方式显示当前目录文件列表cd dir切换到当前目录下的dir目录cd / 切换到根目录cd .. 切换到到上一级目录rm -rf dir 删除当前目录下叫dir的整个目录（包括下面的文件或子目录）cp 〈source〉 〈target〉 将文件source复制为target ifconfig eth0 192.168.0.115 设置网卡1的地址192.168.0.115 ping 192.168.0.83 测试与192.168.0.83的连接是否正常 insmod 加载驱动模块rmmod 卸载驱动ctrl+c 终止运行二、演示内容说明： 2410启动后由PC机的键盘控制。

进入[/mnt/yaffs]ls485 da ide lost+found sound wireless Qtopia exp init.sh motor touchscreenad fpga irda mplayer ucosbluetooth gps_gprs kbd_gpm pcmcia-mod videocan iccard lib sdcard web1.da实验：[/mnt/yaffs]cd da/――进入到da目录下[/mnt/yaffs/da]ls――显示da目录下内容da_main exio.o[/mnt/yaffs/da]insmod exio.o――安装da模块驱动Using exio.o[/mnt/yaffs/da]da_main 0 2.2――向0路输出2.2v电压 Current Voltage is 2.200000 v2. IC卡演示：插好IC卡[/mnt/yaffs]cd iccard/――进入到IC卡目录下[/mnt/yaffs/iccard]ls ――显示IC卡目录下内容i2c-tomega8.o iccard-ins.sh iccard-test[/mnt/yaffs/iccard]./iccard-test ――直接运行iccard-test即可，显示ic卡中的内容如下：Write 96 bytes data to /dev/mcu/iccard24c16Read 96 bytes data from /dev/mcu/iccard24c16! " # $ % & '( ) * + , - . 0 1 2 3 4 5 6 7 8 9 : ; < = > ? @ A B C D E F GH I J K L M N O P Q R S T U V W X Y Z [ \ ] ^ _ ` a b c d e fg h i j k l m n o p q r s t u v w x y z { | } ~3.播放视频：[/mnt/yaffs/iccard]cd /mnt/yaffs/mplayer/--带“/”表示绝对路径，但必须从/mnt开始[/mnt/yaffs/mplayer]lsmplayer mplayer2 test.avi[/mnt/yaffs/mplayer]mplayer test.avi――看到原始电影[/mnt/yaffs/mplayer]mplayer2 test.avi ――看到全频电影4.演示摄像头：启动后把摄像头插到2410－S的usb主口[/mnt/yaffs]cd video/[/mnt/yaffs/video]lsinsvideo.sh ov511.o v4lcap-arm videodev.o[/mnt/yaffs/video]./insvideo.sh――执行此脚本安装驱动 Using /mnt/yaffs/video/videodev.oLinux video capture interface: v1.00Using /mnt/yaffs/video/ov511.ousb.c: registered new driver ov511ov511.c: v1.65 : ov511 USB Camera Driver[/mnt/yaffs/video]./v4lcap-arm ―― 启动摄像头5.演示ad:[/mnt/yaffs]cd ad/[/mnt/yaffs/ad]lsad s3c2410-adc.o[/mnt/yaffs/ad]insmod s3c2410-adc.o[/mnt/yaffs/ad]./ad ――调节3路ad即可改变大小Press Enter key exit!a0= 3.2807 a1= 3.2968 a2= 0.8153注意：在ad实验前请用lsmod查看已加载的模块，如果存在ts-uptech，则需要用rmmod卸载。

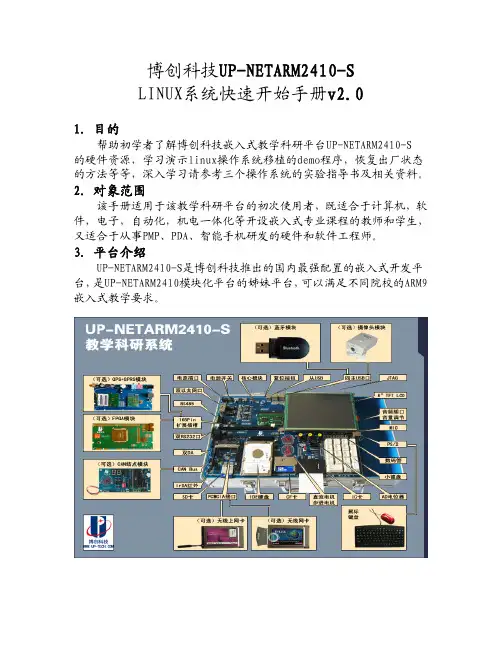

2410-S快速开始手册
