二、电压互感器1 功能：（1）将系统高电压变换成100V标准低电压，使测量仪表及继电器的电压线圈制造标准化。
（2）将一次高压回路与二次回路相隔离，从而保证了工作人员和二次设备的安全。
2 技术参数：（1）电压比——一次电压与二次电压的比值（2）误差等级与二次负荷电压互感器的铭牌上所标注的“误差等级”即为电压互感器的准确度等级，通常有——测量级（二次绕组）：0.2级、0.5级、1级、3级保护级（剩余绕组）：3P级、6P级准确度等级的数，就是电压互感器电压比误差限值的百分值，如准确度等级为0.5，则表示电压互感器在额定电压时的电压比误差限值为±0.5%。
准确级次与二次负荷有直接关系，不同误差等级下的负载容量是不同的。
例如JDZX10电压互感器的误差等级及二次负荷见下表：一次侧分别接高压侧A、B、C三相。
可供测量三相线电压，或电压继电器，不能测量相对地电压。
接线简单，可节省一台电压互感器。
序磁通不能在铁心内形成闭合磁路，只能通过空气或油形成磁阻很大的闭合磁路，导致零序电流增加很多，使互感器的线圈发热而烧毁。
所以普通三相三铁心柱式的电压互感器不能用来作绝缘监察用。
作为绝缘监察只能采用三相五柱式的电压互感器，或三台单相电压互感器作Y0y O连接。
5 电压互感器安装和接线时注意的问题（1）针对不同级别的电压互感器，其一次侧的接线，无论对地和相间，其安全距离要符合国标的规定。
（2）安装位置要便于接线检修。
由于各种型号电压互感器的结构不同，同时受到安装位置，电源方向的限止，安装在实际应用中，电压互感器的接线方式里，通常有三种接地点：一次绕组中性点接地；二次绕组的一点接地；互感器铁心接地。
虽然形式上都是接地，但作用却不尽相同。
（1）一次侧接地当电压互感器按V-V方式连接时，显然一次侧是不允许接地的。
因为任何一端接地，都会造成系统一相接地故障。
但当电压互感器由三只单相电压互感器组成星形时，或三相五柱式电压互感器，其一次侧中性点必须接地，其目的是使中性点电位强制为零，当系统发生单相接地故障时，会有零序电流出现，使零序电流引成通路。
高低压开关柜二次配线使用材料,设备和工具
使用材料
2.1 铜芯聚氯乙烯绝缘电线(简称导线)
2.2 聚氯乙烯绝缘塑料带(简称胶带)
2.3 聚氯乙烯异型管(简称号码管)
2.4 冷压端头
2.5 线卡、尼龙扎带
2.6 标签纸(元件标签、地线标签)
2.7 瓷质套管
2.8 标准紧固件
2.9 塑料蛇皮管、金属蛇皮管、尼龙螺旋管、PVC波纹管φ12、φ18、φ25、φ35
2.10 塑料行线槽
2.11 胶垫、软垫(防震垫)橡胶圈
2.12 线夹
2.13 绝缘纸(δ=0.5)、黄腊管
2.14 松香
2.15 焊锡
2.16 酒精
3 设备及工具
3.1 号码打印机
3.2 活动扳手6寸、8寸
3.3 平头螺丝刀、十字螺丝刀(3寸、6寸、8寸)以及电讯螺丝刀3.4 斜口钳、剥线钳、尖嘴钳、圆嘴钳
3.5 电烙铁25W、100W
3.6 冷压线钳0.5~2.5(mm)；1，4，6(mm)
3.7 电池试灯
3.8 丝锥M4、M5、M6、M8
3.9 卷尺(2m)
3.10 自制套管M3~M6
以上信息高低压开关柜二次配线使用材料,设备和工具。
10KV开关柜二次接线图解时间:2011-03-301、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
2.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。
为了搞明白二次回路，我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。
【微分享】高压开关柜与二次回路详解（图片用搜狗搜索吧）机电人脉 5 月27 日开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
开关柜结构：开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成。
（一）柜体：开关柜的外壳和隔板采用敷铝锌钢板，整个柜体不仅具有精度高、抗腐蚀与氧化作用，且机械强度高、外形美观，柜体采用组装结构，用拉铆螺母和高强度螺栓联结而成，因此装配好的开关柜能保持尺寸上的统一性。
开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室，每一单元均良好接地。
A-母线室：母线室布置在开关柜的背面上部，作安装布置三相高压交流母线及通过支路母线实现与静触头连接之用。
全部母线用绝缘套管塑封。
在母线穿越开关柜隔板时，用母线套管固定。
如果出现内部故障电弧，能限制事故蔓延到邻柜，并能保障母线的机械强度。
B-手车（断路器）室在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。
手车能在工作位置、试验位置之间移动。
静触头的隔板（活门）安装在手车室的后壁上。
手车从试验位置移动到工作位置过程中，隔板自动打开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。
C-电缆室电缆室内可安装电流互感器、接地开关、避雷器（过电压保护器）以及电缆等附属设备，并在其底部配制开缝的可卸铝板，以确保现场施工的方便。
D-继电器仪表室继电器室的面板上，安装有微机保护装置、操作把手、仪表、状态指示灯（或状态显示器）等；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流），以及特殊要求的二次设备。
柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备）,常见的有如下设备：1. 继电器；2.电度表；3.电流表；4.电压表；5.功率表；6.功率因数表；7.频率表；8.熔断器；9.空气开关；10.转换开关；11.信号灯；12.电阻；13.按钮；14.微机综合保护装置等等。
10KV开关柜二次接线图解1、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
济南亿丰机械制造有限公司生产供应铜铝母线排冲孔剪切机折平弯机折立弯机压花机压平机电话0531-87352188综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是V S1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
KYN28A-12中置柜操作顺序一、送电操作顺序：1、通过运转小车将断路器手车（PT手车、隔离手车、计量手车）推入开关柜，并与开关柜可靠锁定。
2、将手车的二次插头插入开关柜的二次插座，并用扣件锁定。
3、关闭开关柜后门和前门，打开接地刀操作活门，用接地刀操作手柄逆时针打开接地刀，将手柄抽出并关闭接地刀操作活门，确认接地刀处于分状态。
4、检查仪表室的电源开关处于合状态，并测量电源电压属于正常范围后，，关闭仪表门。
5、用摇把将手车推入开关柜工作位置，达到位置时会发出“咔嚓”的声响，取出手车的摇把并关闭操作门。
6、将进线柜的断路器进行合闸7、检查开关柜的带电显示器A\B\C三相指示灯亮，此时高压柜处于高压带电状态二、停电操作顺序1、将进线柜的断路器进行分闸。
2、检查带电显示器A\B\C三相指示灯熄灭，此时高压出线侧断电。
母线依然带电。
3、打开手车机构操作活门，用摇把将手车退至开关柜试验位置，达到位置时会出现“咔嚓”的声响，取出摇把并关闭操作门，此时断路器处于开关柜试验位置，处于停电待用状态。
高压开关柜送电、停电（检修）操作规程KYN28A-12高压开关柜“五防”联锁操作要求：1.防止误分合断路器—断路器手车必须处于工作位置或试验位置时，断路器才能进行合、分闸操作。
2.防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。
3.防止带电合接地刀—断路器手车必须处于试验位置时，接地刀才能进行合闸操作。
4.防止带接地刀送电—接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行合闸操作。
5.防止误入带电间隔—断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打开后门；没有接地刀的开关柜必须在高压停电后（打开后门电磁锁），才能打开后门。
注：KYN28A-12高压开关柜在正常运行时，应闭门操作。
一、送电操作程序：1.通过转运车将断路器手车（或PT手车）推到柜前，把转运车升到合适位置，将转运车前部定位锁孔板插入柜体中隔板插口并将转运车与柜体锁定；手车进柜时将手车的左右把手同时向内拉至把手Ⅱ位置并将手车平稳推入开关柜的试验位置，然后将手车的左右把手同时向外推至把手Ⅰ位置，使手车推进机构与开关柜可靠锁定。
【微分享】高压开关柜与二次回路详解(图片用搜狗搜索吧）机电人脉5月27日开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
开关柜结构：开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成。
（一）柜体：开关柜的外壳和隔板采用敷铝锌钢板，整个柜体不仅具有精度高、抗腐蚀与氧化作用，且机械强度高、外形美观，柜体采用组装结构，用拉铆螺母和高强度螺栓联结而成，因此装配好的开关柜能保持尺寸上的统一性。
开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室，每一单元均良好接地。
A-母线室：母线室布置在开关柜的背面上部，作安装布置三相高压交流母线及通过支路母线实现与静触头连接之用。
全部母线用绝缘套管塑封。
在母线穿越开关柜隔板时，用母线套管固定。
如果出现内部故障电弧，能限制事故蔓延到邻柜，并能保障母线的机械强度。
B-手车（断路器）室在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。
手车能在工作位置、试验位置之间移动。
静触头的隔板（活门）安装在手车室的后壁上。
手车从试验位置移动到工作位置过程中，隔板自动打开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。
C-电缆室电缆室内可安装电流互感器、接地开关、避雷器（过电压保护器）以及电缆等附属设备，并在其底部配制开缝的可卸铝板，以确保现场施工的方便。
D-继电器仪表室继电器室的面板上，安装有微机保护装置、操作把手、仪表、状态指示灯（或状态显示器）等；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流），以及特殊要求的二次设备。
柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备）,常见的有如下设备：1.继电器；2.电度表；3.电流表；4.电压表；5.功率表；6.功率因数表；7.频率表；8.熔断器；9.空气开关；10.转换开关；11.信号灯；12.电阻；13.按钮；14.微机综合保护装置等等。
高压开关柜有哪些二次回路-怎样读二次回路接线图高压开关柜有哪些二次回路?怎样读二次回路接线图一、高压开关柜有哪些二次回路高压开关柜一般是用于对高压电动机起监视、控制、测量以及继电保护作用的电气柜。
从我厂高压电动机继电保护、测量及表计配置情况来看，开关柜包含有测量及表计的交流电流回路、电流速断及过负荷保护的交流电流回路、接地故障检测回路、连锁跳高压电机回路、测量及表计的交流电压回路、低电压保护回路、控制小母线合闸回路(连锁、开关柜按钮、控制)、控制小母线跳闸回路(控制、开关柜按钮、事故按钮、低电压、连锁、保护)、绿灯回路、红灯回路、速断回路、连锁继电器回路、事故音响回路、合闸线圈回路等。
二、怎样读二次回路接线图二次回路接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。
凡表示动作原理的二次接线图统称为原理图。
由于元件的表示方法不同，原理图包括:(1)归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。
(2)展开式原理图，就是将各元件分解为若干部分，例如:上述电流继电器便分成线圈和触点两部分。
它们在图中并不位于一起，而是分散在有关回路中。
根据安装施工的要求，将二次设备的具体位置和布线方式表示出来的图形称为安装图。
安装图包括屏面布置图和屏后接线图。
屏面布置图中，各元件的尺寸和相互距离，均要详细注明，便于在屏上进行安装。
而屏后接线图系将各元件及回路加上编号，施工时，即按编号进行接线，使用起来非常方便。
二次接线图中，为了说明各元件的连接状况，每个元件须用具有一定特征的图形和文字符号表示出来，以免发生混淆。
如电流继电器文字符号为LJ;时间继电器文字符号为SJ;试验按钮文字符号为YA; 起动按钮文字符号为QA;停止按钮文字符号为TA等。
习惯上常把归总式原理图简称为原理图。
归总式原理图，由于元件为总体形式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙述动作原理是有利的。

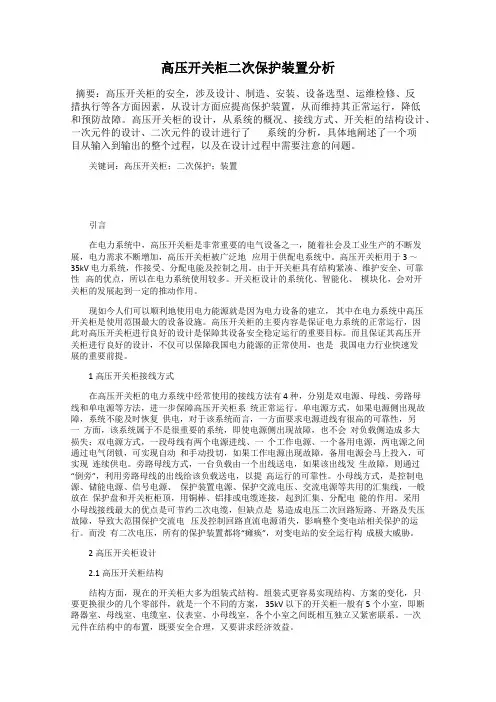

高压开关柜二次保护装置分析摘要：高压开关柜的安全，涉及设计、制造、安装、设备选型、运维检修、反措执行等各方面因素，从设计方面应提高保护装置，从而维持其正常运行，降低和预防故障。
高压开关柜的设计，从系统的概况、接线方式、开关柜的结构设计、一次元件的设计、二次元件的设计进行了系统的分析，具体地阐述了一个项目从输入到输出的整个过程，以及在设计过程中需要注意的问题。
关键词：高压开关柜；二次保护；装置引言在电力系统中，高压开关柜是非常重要的电气设备之一，随着社会及工业生产的不断发展，电力需求不断增加，高压开关柜被广泛地应用于供配电系统中。
高压开关柜用于 3 ～35kV 电力系统，作接受、分配电能及控制之用。
由于开关柜具有结构紧凑、维护安全、可靠性高的优点，所以在电力系统使用较多。
开关柜设计的系统化、智能化、模块化，会对开关柜的发展起到一定的推动作用。
现如今人们可以顺利地使用电力能源就是因为电力设备的建立，其中在电力系统中高压开关柜是使用范围最大的设备设施。
高压开关柜的主要内容是保证电力系统的正常运行，因此对高压开关柜进行良好的设计是保障其设备安全稳定运行的重要目标。
而且保证其高压开关柜进行良好的设计，不仅可以保障我国电力能源的正常使用，也是我国电力行业快速发展的重要前提。
1高压开关柜接线方式在高压开关柜的电力系统中经常使用的接线方法有 4 种，分别是双电源、母线、旁路母线和单电源等方法，进一步保障高压开关柜系统正常运行。
单电源方式，如果电源侧出现故障，系统不能及时恢复供电，对于该系统而言，一方面要求电源进线有很高的可靠性，另一方面，该系统属于不是很重要的系统，即使电源侧出现故障，也不会对负载侧造成多大损失；双电源方式，一段母线有两个电源进线、一个工作电源、一个备用电源，两电源之间通过电气闭锁，可实现自动和手动投切，如果工作电源出现故障，备用电源会马上投入，可实现连续供电。
旁路母线方式，一台负载由一个出线送电，如果该出线发生故障，则通过“倒旁”，利用旁路母线的出线给该负载送电，以提高运行的可靠性。
高压开关柜的二次接线培训教材上海天正机电（集团）前言电气二次回路，作为一个技术分类来讲，理论性和实践性都很强，内容很丰硕，关于从事成套产品专业生产的行业来讲，它一样是一个重要组成部份，对产品的平安运行，有着十分紧密的关系。
为了使从事高压开关柜电气工程设计的年青学员，在理论上有所启发，在二次回路设计进程中有所帮忙，为此组织了这次培训，并由本人编写本教材，本人从事本专业工作已五十年，在长期的实践进程中，碰到过各类困难和挫折，也有过很多失败的教训，总结这些教训的进程，也确实是知识积存的进程，原将此留给年青的学员，以期待青年学员更快茁壮成长。
本培训教材虽由本人执笔编写，由于课程内容超级丰硕，本人水平有限，只能针对从事高压开关柜电气工程设计的学员，提供些力所能及的帮忙，搜集资料不全，错误和不妥的地方在所不免，欢迎学员在学习进程中勇于提问，恳请广大同行多提宝贵意见。
编者：顾建华2006年2月高压开关柜的二次接线第一节高压开关柜的一次设备和一次系统图一、什么是一次系统电力系统中凡是直接参与生产、输送、分派电能的设备及对这些设备进行平安防护的设备都称一次设备。
如发电机、输电线路、变压器、母线、隔离开关、断路器、电流互感器、电压互感器、避雷器等。
将这些设备通过必然的方式连接起来，组成一个完整的系统，称一次系统。
一次系统可由单独设备，如发电厂中的发电机、变压器------ 也能够由成套装置来组成，如高、低压开关柜。
二、高压开关柜一次系统的组成部份一次系统内容很普遍，关于高压开关柜而言，仅是电力系统中某一组成部份，高压开关柜依照其不同结构，有很多种不同型式如GG-1A型、KY1型、KY28型、XGN型等，但每一种型号的高压开关柜都包括以下几种不同功能———1）进线柜：电能通过操纵直接（或通过计量装置），把电能送到主母线。
2）电压互感器柜：反映一次系统电压参数的设备，有时把避免系统过电压的设备（避雷器）也装入该柜。
3）出线柜：将系统电能，通过操纵设备，直接输送到负载（变压器、电动机、架空线、电容器等）。
*高低压开关柜二次配线施工方案*1）施工使用材料1> 铜芯聚氯乙烯绝缘电线(简称导线)2> 聚氯乙烯绝缘塑料带(简称胶带)3> 聚氯乙烯异型管(简称号码管)4> 冷压端头5> 线卡、尼龙扎带6> 标签纸(元件标签、地线标签)7> 瓷质套管8> 标准紧固件9> 塑料蛇皮管、金属蛇皮管、尼龙螺旋管、PVC波纹管φ12、φ18、φ25、φ3510> 塑料行线槽11> 胶垫、软垫(防震垫)橡胶圈12> 线夹13> 绝缘纸(δ=0.5)、黄腊管14> 松香15> 焊锡16> 酒精2) 设备及工具1> 号码打印机2> 活动扳手6寸、8寸3> 平头螺丝刀、十字螺丝刀(3寸、6寸、8寸)以及电讯螺丝刀4> 斜口钳、剥线钳、尖嘴钳、圆嘴钳5> 电烙铁25W、100W6> 冷压线钳0.5~2.5(mm)；1，4，6(mm)7> 电池试灯8> 丝锥M4、M5、M6、M89> 卷尺(2m)10> 自制套管M3~M63) 二次回路配线的一般要求1> 按二次接线图进行施工，接线正确。
2> 配线整齐、美观、导线绝缘应良好、无损伤。
3> 导线选用黑色，二次保护接地线为黄绿双色线，工程有特殊要求时则按工程要求选线。
4> 电流回路采用2.5mm2导线，其他回路为1.5mm2，对于电子元件回路采用焊锡连接时，在满足载流量和电压降及有足够机械强度的情况下，可采用不小于0.5mm2截面的导线。
5> 导线与电器元件采用螺栓连接、插接、焊接等，导线的芯线应无损伤。
6> 每个接线端子应只接一根导线，最多不超过两根(只有当该端子或接线柱是为接两根导线而专门设计的才允许接两根导线)。
7> 用于连接可动部分如门上的电器导线应采用多股软导线，并留有适量的裕度。
