第1章绪论1.1概述称套配电装置又叫成套配电柜，也是以开关为主的成套电器，故也俗称开关柜。
它用于配电系统，作为接受与分配电能之用。
据电压高低，它可分为高压开关柜和低压开关柜两大类：按装置地点的不同，又分户外式与户内式（ 10 kv 及以下的多采用户内式）；按开关电器是否可以移动，又可分为固定式和手车式。
可见，高压开关柜是成套配电设备的一种，是有由制造厂成套供应的高压配电装置。
在这种封闭或半封闭的柜中可装设各种高压电器、测量仪表、保护电器和控制开关等等。
通常一个柜就构成一个单元回路（必要时也可用两个柜），所以一个柜也就成为一个间隔。
使用时可按设计的主回路方案，选用适合各种电路间隔的开关柜，然后使可组成整个高压配电装置。
也具有占地少、安装使用及维护检修方便，适于大量生产等特点，故应用很广泛。
高压开关柜种类较多，分类方法亦有多种：按断路器的安装方式可分为固定式和手车式两大类；按柜体结构型式可分为开启式与封闭式两种；还可分为一般环境和特殊环境用（后者包括矿用、化工用、高海拔地区用等）。
按电力行业标准DL/T404-1997的定义，高压开关柜（high-voltage switchgear panel）是指由高压断路器、负荷开关、接触器、高压熔断器、隔离开关、接地开关、互感器及站用电变压器，以及控制、测量、保护、调节装置，内部连接件、辅件、外壳和支持件等组成的成套配电装置。
这种装置的内部空间以空气或复合绝缘材料作为介质，用作接受和分配电网的三相电能。
1.2高压开关柜的类型高压开关柜是3-35kV交流金属封闭开关设备的俗称，它是3-35kV电网中最大面积是配电设备。
由于国内外市场需求的日益多样化和国外代以先进技术的不断引进，20世纪80年来。
国内电器制造行业推出了几十种型号的高压开关柜产品，打破了高压开关柜过去几十年一直以少油断路器为主开关的GG-1和有限的几种手车式开关柜的落后局面。
新推出的高压开关柜所配的主开关元件有真空断路器、SF６断路器、负荷开关、接触器和熔断器。
高低压开关柜二次配线使用材料,设备和工具
使用材料
2.1 铜芯聚氯乙烯绝缘电线(简称导线)
2.2 聚氯乙烯绝缘塑料带(简称胶带)
2.3 聚氯乙烯异型管(简称号码管)
2.4 冷压端头
2.5 线卡、尼龙扎带
2.6 标签纸(元件标签、地线标签)
2.7 瓷质套管
2.8 标准紧固件
2.9 塑料蛇皮管、金属蛇皮管、尼龙螺旋管、PVC波纹管φ12、φ18、φ25、φ35
2.10 塑料行线槽
2.11 胶垫、软垫(防震垫)橡胶圈
2.12 线夹
2.13 绝缘纸(δ=0.5)、黄腊管
2.14 松香
2.15 焊锡
2.16 酒精
3 设备及工具
3.1 号码打印机
3.2 活动扳手6寸、8寸
3.3 平头螺丝刀、十字螺丝刀(3寸、6寸、8寸)以及电讯螺丝刀3.4 斜口钳、剥线钳、尖嘴钳、圆嘴钳
3.5 电烙铁25W、100W
3.6 冷压线钳0.5~2.5(mm)；1，4，6(mm)
3.7 电池试灯
3.8 丝锥M4、M5、M6、M8
3.9 卷尺(2m)
3.10 自制套管M3~M6
以上信息高低压开关柜二次配线使用材料,设备和工具。

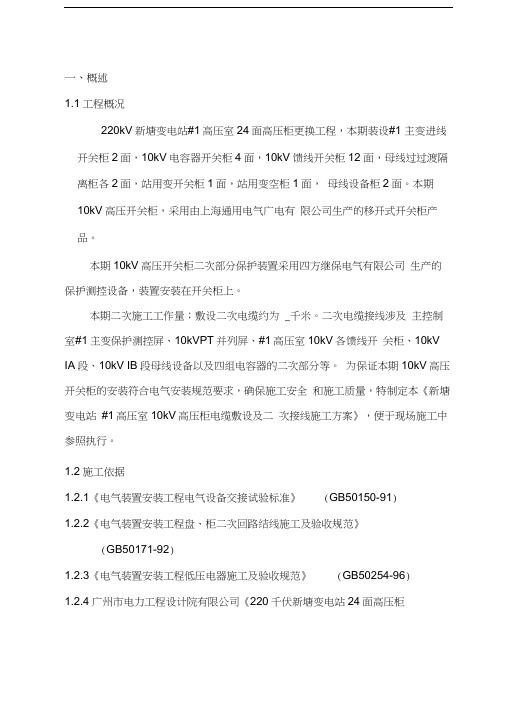

一、概述1.1工程概况220kV新塘变电站#1高压室24面高压柜更换工程，本期装设#1 主变进线开关柜2面，10kV电容器开关柜4面，10kV馈线开关柜12 面，母线过过渡隔离柜各2面，站用变开关柜1面，站用变空柜1面，母线设备柜2面。
本期10kV高压开关柜，采用由上海通用电气广电有限公司生产的移开式开关柜产品。
本期10kV高压开关柜二次部分保护装置采用四方继保电气有限公司生产的保护测控设备，装置安装在开关柜上。
本期二次施工工作量；敷设二次电缆约为 _千米。
二次电缆接线涉及主控制室#1主变保护测控屏、10kVPT并列屏、#1高压室10kV各馈线开关柜、10kV IA段、10kV IB段母线设备以及四组电容器的二次部分等。
为保证本期10kV高压开关柜的安装符合电气安装规范要求，确保施工安全和施工质量，特制定本《新塘变电站#1高压室10kV高压柜电缆敷设及二次接线施工方案》，便于现场施工中参照执行。
1.2施工依据1.2.1《电气装置安装工程电气设备交接试验标准》(GB50150-91)1.2.2《电气装置安装工程盘、柜二次回路结线施工及验收规范》(GB50171-92)1.2.3《电气装置安装工程低压电器施工及验收规范》(GB50254-96)1.2.4广州市电力工程设计院有限公司《220千伏新塘变电站24面高压柜1.3施工安全执行标准1.3.1《电力建设安全工作规程》DL 5009.3 —1997。
132《电业安全工作规程》(发电厂和变电所电气部分) DL 408 —91。
1.3.3 中国南方电网公司颁发的：《安全生产工作规定》。
1.3.4《安全生产监督规定》。
1.3.5南方电网公司《变电站安健环设施标准》(Q/CSG 1 0001 —2004 )1.3.6《广东电网公司防止人身伤亡事故十项重点措施》。
二.施工前的准备2.1 施工的组织：施工负责人：石建平施工技术负责人：刘国勇施工安全负责人：范太文施工队长：王华波施工人员：唐:勇、范毅、陈杰、蒋光荣、唐r刚等2.2 施工机具准备:2.3 施工条件准备：2.3.1 对全体工作人员进行施工前的安全教育，学习并熟悉本施工方案；2.3.2 施工现场的高压柜安装结束，电缆到货齐全；2.3.3 清理电缆通道完毕；清理施工运输通道畅通；2.3.4 组织好工作人员，准备好所有工器具、材料等。
高压开关柜有哪些二次回路-怎样读二次回路接线图高压开关柜有哪些二次回路?怎样读二次回路接线图一、高压开关柜有哪些二次回路高压开关柜一般是用于对高压电动机起监视、控制、测量以及继电保护作用的电气柜。
从我厂高压电动机继电保护、测量及表计配置情况来看，开关柜包含有测量及表计的交流电流回路、电流速断及过负荷保护的交流电流回路、接地故障检测回路、连锁跳高压电机回路、测量及表计的交流电压回路、低电压保护回路、控制小母线合闸回路(连锁、开关柜按钮、控制)、控制小母线跳闸回路(控制、开关柜按钮、事故按钮、低电压、连锁、保护)、绿灯回路、红灯回路、速断回路、连锁继电器回路、事故音响回路、合闸线圈回路等。
二、怎样读二次回路接线图二次回路接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。
凡表示动作原理的二次接线图统称为原理图。
由于元件的表示方法不同，原理图包括:(1)归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。
(2)展开式原理图，就是将各元件分解为若干部分，例如:上述电流继电器便分成线圈和触点两部分。
它们在图中并不位于一起，而是分散在有关回路中。
根据安装施工的要求，将二次设备的具体位置和布线方式表示出来的图形称为安装图。
安装图包括屏面布置图和屏后接线图。
屏面布置图中，各元件的尺寸和相互距离，均要详细注明，便于在屏上进行安装。
而屏后接线图系将各元件及回路加上编号，施工时，即按编号进行接线，使用起来非常方便。
二次接线图中，为了说明各元件的连接状况，每个元件须用具有一定特征的图形和文字符号表示出来，以免发生混淆。
如电流继电器文字符号为LJ;时间继电器文字符号为SJ;试验按钮文字符号为YA; 起动按钮文字符号为QA;停止按钮文字符号为TA等。
习惯上常把归总式原理图简称为原理图。
归总式原理图，由于元件为总体形式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙述动作原理是有利的。
电气控制柜二次回路布线工艺要求（一）引言概述：电气控制柜的二次回路布线在工程项目中起着关键作用，它负责传输电信号，保证系统的正常运行。
为确保电气控制柜二次回路布线的质量和安全性，有必要制定相应的工艺要求，以便在实施过程中正确操作。
本文将从五个大点出发，详细阐述电气控制柜二次回路布线的工艺要求。
正文：1. 电缆的选择和敷设a. 根据工程需求，选择合适的电缆类型和规格，如阻燃、耐高温等。
b. 在敷设过程中，应保持电缆的整齐、紧密和均匀，避免交叉和扭曲。
c. 电缆应远离热源和机械设备，避免损坏。
2. 过电流保护装置的安装a. 根据工程要求，选择合适的过电流保护装置。
b. 安装过电流保护装置时，应严格按照厂家提供的安装说明进行操作。
c. 过电流保护装置应安装在电气控制柜的合适位置，并保持可靠固定。
3. 接线端子的选择和标识a. 选择符合工程要求的接线端子，如可靠性高、耐腐蚀等。
b. 在接线端子上进行标识，标明电缆名称、连接点、方向等信息，方便维护人员进行检修。
4. 接地系统的布置和测试a. 确保电气控制柜的金属外壳与地线良好接触，并保持低阻抗连接。
b. 在适当位置设置接地引线，并进行测试，确保接地系统的正常工作。
5. 安全防护措施的实施a. 安装和使用相应的安全栅栏、隔离开关等设备，确保工作人员的人身安全。
b. 配备适当的防火设备和灭火器材，避免火灾事故的发生。
总结：电气控制柜二次回路布线的工艺要求对于电气系统的正常运行至关重要。
通过正确选择电缆和接线端子，安装过电流保护装置，布置和测试接地系统，以及实施安全防护措施，可以确保电气控制柜的二次回路布线安全可靠，为工程项目提供稳定的电力供应。
10KV开关柜二次接线图解1、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
济南亿丰机械制造有限公司生产供应铜铝母线排冲孔剪切机折平弯机折立弯机压花机压平机电话0531-87352188综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是V S1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
1.适用范围：本工艺标准适用于我厂生产的各种高压开关柜、低压配电屏、动力配电箱、起动箱及控制保护屏的二次配线。
2.材料：2.1导线：一般采用单股或多股绝缘塑料铜芯线。
其截面和颜色要符JB/DQ6141/2/3-86和GB2681-81的要求。
辅助回路采用最小截面积BV导线不小于1.5mm2的铜芯黑色绝缘导线；连接低电压小电流(交流或直流电流小于1A，电压小于50V)的电子电路，允许选用更小截面的绝缘导线。
专用计量柜应分色，电流回路4mm2、电压回路2.5mm2，其他回路1.5mm22.2BVR导线，适用于柜体、箱架至门及其活动部位。
2.3辅助材料为：白色塑料3.5mm E型套管、各种规格橡皮圈、夹线板、行线夹、塑料捆扎带、塑料螺旋管、胶带纸、铜制裸压接头、紧固件等。
3.工具：尖嘴钳、斜嘴钳、剥皮钳、扁嘴钳、剪刀、电烙铁、螺丝刀、冷压接钳、套筒扳手、活扳手、电工刀及万用表等。
4.配线的原则：装臵、单元配线基本上有方线束、矩形线束、圆线束，横平竖直走线，另一种走线槽行线。
装臵配线所用的交流电源线，直流主回路及高电平(110V及以上)控制回路线应与低电平(110V以下)控制回路线分开走线，并以不同颜色加以区分，同一工程中各台装臵内所选用的导线颜色应一致。
易受干扰的导线(如：检测元件的信号回路线，放大器的输入导线，可控硅控制极引线等)，应采取有效的防干扰措施(如采用绝缘的屏蔽电缆、屏蔽线、双绞线)，这些要求在接线图上予以具体说明。
5.配线工艺过程与要求：工艺过程：备图→备料→按图样要求核对电器元件位臵和型号规格→填写粘贴不干胶元件位臵符号牌→白色塑料3.5mm E型套管标号（线号）→下线→接线→捆轧整理→自检→交检。
5.1准备工作5.1.1看清图样及材料明细表和技术要求。
5.1.2按图样要求，领取各种规格导线及辅助材料。
5.1.3根据导线规格，选择异形套管，并按图样要求及配线先后次序套标号。
5.1.4按图样要求，对元件安装位臵和型号规格。
高低压开关柜二次回路配线的一般要求4.1按二次接线图进行施工，接线正确。
4.2配线整齐、美观、导线绝缘应良好、无损伤。
4.3导线选用黑色，二次保护接地线为黄绿双色线，工程有特殊要求时则按工程要求选线。
4.4电流回路采用2.5mm2导线，其他回路为1.5mm2，对于电子元件回路采用焊锡连接时，在满足载流量和电压降及有足够机械强度的情况下，可采用不小于0.5mm2截面的导线。
4.5导线与电器元件采用螺栓连接、插接、焊接等，导线的芯线应无损伤。
4.6每个接线端子应只接一根导线，最多不超过两根(只有当该端子或接线柱是为接两根导线而专门设计的才允许接两根导线)。
4.7用于连接可动部分如门上的电器导线应采用多股软导线，并留有适量的裕度。
导线根数超过35根时分两股捆扎，超过70根时分三股捆扎。
用于连接固定不动单元上的电器元件的导线可采用单股导线或多股软导线。
4.8手车式高压开关柜下门上的电器元件导线应采用多股导线，并套上波纹管，当门上元件过多、二次线过粗时(二次线多于35根)，可将二次线分股套两根以上波纹管、波纹管两端用走线卡固定在弯板上，裕度要参照4.7。
波纹管长度见表1表1 过门线护线波纹管长度4.9多股软导线在于电器元件接点连接时端部应绞紧，并加终端附件(线鼻子或冷压端头)，线芯不得有松散或断股现象。
a)用剥线钳剥去导线绝缘层,钳口与线径配合适当不得损伤线芯。
b)将线芯穿上线鼻子，线芯穿过线鼻子压接部位后，线芯外露长度为0.5~1mm，如图二所示,用冷压钳压接，压接时，不同规格的接线鼻或冷压端头应用冷压钳上对应规格的钳口压接，加压至钳口完全闭合。
c)TO、TU型冷压端头用冷压线钳进行压接,将端头放入冷压钳相应规格的钳口处，加压至钳口完全闭合。
d)打开冷压钳，将端头拿出即可。
e)以上两种线鼻子压接后用力拔一下线鼻子，线鼻子不允许松动或脱落。
4.10单股导线用螺钉固定时，单股导线应曲圆，曲圆内径比接线螺钉直径大0.5~1mm。
高低压开关柜二次配线工艺守则1 适用范围本工艺守则适用于各种0.4kV~35kV开关电器设备的二次配线制作。
2 使用材料2.1铜芯聚氯乙烯绝缘电线(简称导线)2.2聚氯乙烯绝缘塑料带(简称胶带)2.3聚氯乙烯异型管(简称号码管)2.4 冷压端头2.5线卡、尼龙扎带2.6标签纸(元件标签、地线标签)2.7瓷质套管2.8标准紧固件2.9 塑料蛇皮管、金属蛇皮管、尼龙螺旋管、PVC波纹管φ12、φ18、φ25、φ35 2.10 塑料行线槽2.11胶垫、软垫(防震垫)橡胶圈2.12线夹2.13绝缘纸(δ=0.5)、黄腊管2.14松香2.15焊锡2.16 酒精3 设备及工具3.1 号码打印机3.2活动扳手6寸、8寸3.3平头螺丝刀、十字螺丝刀(3寸、6寸、8寸)以及电讯螺丝刀3.4斜口钳、剥线钳、尖嘴钳、圆嘴钳3.5电烙铁25W、100W3.6 冷压线钳0.5~2.5(mm)；1，4，6(mm)3.7 电池试灯3.8丝锥M4、M5、M6、M83.9卷尺(2m)3.10自制套管M3~M64 二次回路配线的一般要求4.1按二次接线图进行施工，接线正确。
4.2配线整齐、美观、导线绝缘应良好、无损伤。
4.3导线选用黑色，二次保护接地线为黄绿双色线，工程有特殊要求时则按工程要求选线。
4.4电流回路采用2.5mm2导线，其他回路为1.5mm2，对于电子元件回路采用焊锡连接时，在满足载流量和电压降及有足够机械强度的情况下，可采用不小于0.5mm2截面的导线。
4.5导线与电器元件采用螺栓连接、插接、焊接等，导线的芯线应无损伤。
4.6每个接线端子应只接一根导线，最多不超过两根(只有当该端子或接线柱是为接两根导线而专门设计的才允许接两根导线)。
4.7用于连接可动部分如门上的电器导线应采用多股软导线，并留有适量的裕度。
导线根数超过35根时分两股捆扎，超过70根时分三股捆扎。
用于连接固定不动单元上的电器元件的导线可采用单股导线或多股软导线。
高压开关柜的二次接线培训教材上海天正机电（集团）前言电气二次回路，作为一个技术分类来讲，理论性和实践性都很强，内容很丰硕，关于从事成套产品专业生产的行业来讲，它一样是一个重要组成部份，对产品的平安运行，有着十分紧密的关系。
为了使从事高压开关柜电气工程设计的年青学员，在理论上有所启发，在二次回路设计进程中有所帮忙，为此组织了这次培训，并由本人编写本教材，本人从事本专业工作已五十年，在长期的实践进程中，碰到过各类困难和挫折，也有过很多失败的教训，总结这些教训的进程，也确实是知识积存的进程，原将此留给年青的学员，以期待青年学员更快茁壮成长。
本培训教材虽由本人执笔编写，由于课程内容超级丰硕，本人水平有限，只能针对从事高压开关柜电气工程设计的学员，提供些力所能及的帮忙，搜集资料不全，错误和不妥的地方在所不免，欢迎学员在学习进程中勇于提问，恳请广大同行多提宝贵意见。
编者：顾建华2006年2月高压开关柜的二次接线第一节高压开关柜的一次设备和一次系统图一、什么是一次系统电力系统中凡是直接参与生产、输送、分派电能的设备及对这些设备进行平安防护的设备都称一次设备。
如发电机、输电线路、变压器、母线、隔离开关、断路器、电流互感器、电压互感器、避雷器等。
将这些设备通过必然的方式连接起来，组成一个完整的系统，称一次系统。
一次系统可由单独设备，如发电厂中的发电机、变压器------ 也能够由成套装置来组成，如高、低压开关柜。
二、高压开关柜一次系统的组成部份一次系统内容很普遍，关于高压开关柜而言，仅是电力系统中某一组成部份，高压开关柜依照其不同结构，有很多种不同型式如GG-1A型、KY1型、KY28型、XGN型等，但每一种型号的高压开关柜都包括以下几种不同功能———1）进线柜：电能通过操纵直接（或通过计量装置），把电能送到主母线。
2）电压互感器柜：反映一次系统电压参数的设备，有时把避免系统过电压的设备（避雷器）也装入该柜。
3）出线柜：将系统电能，通过操纵设备，直接输送到负载（变压器、电动机、架空线、电容器等）。
10kV中压开关柜及微机保护装置技术要求一、总体要求开关柜制造执行标准：IEC相关标准，国标。
柜子防护等级IP40。
柜子为国产优质产品。
柜内配线都为2.5sq，三相分别为红，黄，蓝，零相为黑色。
在柜子前面板必须有所有电流互感器引出的测试端子。
10kV 高压柜内装设接地母排。
开关柜选用12kV真空断路器。
进线柜均为电缆下进线，出线柜均为电缆下出线。
10kV开关柜包括氧化锌避雷器及零序互感器。
开关柜应根据开关柜数量适当备有中置式真空开关的安装小车。
严格按照设计院图纸制作一次、二次接线。
二、开关柜技术要求1．高压铠装交流金属封闭中置式开关柜的结构保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验。
开关柜内安装的高压电器组件均为为加强绝缘型产品，满足国标要求。
2．高压铠装交流金属封闭中置式开关柜具备防止误分、合断路器，防止带负荷推拉手车，防止接地开关合上时（或带接地线）送电，防止带电合接地开关（或挂接地线），防止误入带电隔室等五项功能。
3．同型产品内额定值和结构相同的组件应能互换，互换率为100％。
4．VS1真空断路器选用国内知名专业厂家的产品，其他柜内元件按设计院图纸选型。
5．柜体5.1柜体为金属铠装封闭中置式开关设备。
5.2铠装交流金属中置式封闭开关柜的柜体结构框架应采用进口敷铝锌钢板经专用夹具折弯栓接而成。
5.3高压开关柜主回路的一切组件均安装在金属外壳内，外壳的防护等级IP4X，断路器室门打开时，防护等级为IP2X。
5.4开关柜的门板及侧封板等采用冷轧钢板经纯化处理后采用静电喷涂和焙烤，表面抗冲击且耐腐蚀。
5.5开关柜断路器室、电缆室均设防潮用的加热器，门上加密封圈并装设压力释放装置以便当开关柜产生内部故障电弧时释放压力和排放气体，保证操作人员和开关柜的安全。
5.6各种手车采用螺杆摇动推进和退出。
操作灵活轻便。
手车的工作、试验及隔离三种位置均位置指示。
5.7断路器隔室：后壁静触头隔板应能随手车的推进和退出而自动打开和关闭。
对高低压开关柜的有关规范要求根据苏州供电公司要求，特制定本规范，作为已有规范及相关作业指导书的补充,望遵照实施：1、高压柜必须具备位置指示灯。
2、低压进线及母联框架断路器带失压延时延时可调范围3秒。
3、10kV高压避雷器配绝缘托板，接地线为25平方电缆，直接引至柜外，相应考虑出线孔。
4、高压计量柜计量窗端子采用凤凰端子或仿风凰端子.接线盒选用（NZ2080防窃电型计量专用接线盒）,安装位置相应上移。
5、三PT接地线要用6平方黄绿接地线。
6、计量车PT、CT安装板要求为镀锌板，车架上有明显的接地点。
7、接线盒电流端子下装头接2、3，上装头1、3。
8、高压柜门装设编织带接地线，柜体相应增加接地点。
9、高压所有计量接线为4平方硬线。
电流、电压分色、分相，直接接地。
10、加热器按前后两只配置。
11、高压柜二次线的固定在高压室严禁用贴脚。
12、车柜接地四弹簧配置，VD4底盘车必须装设接地排。
13、新区局总柜有零序保护，出线柜不考虑零序保护。
14、高低压柜面板元件具有标牌，电容柜转换开关要有明确标志，继电器室开关要有用途标牌。
15、计量熔芯1A，UPS 3KVA（30min），UPS厂内安装的检验出厂，相应考虑运输时的固定。
16、高压柜后门加电磁锁（除有接地开关外）。
17、断路器辅助接点及S8，S9尽量放端子备用。
18、低压柜眉头贴3C标志，低压柜前后按双眉头设置。
19、设计尽量增加高压（包括低压）联络线图，以便现场安装。
20、计量车电磁锁，若没有设计要求，则应予以拆除。
21、低压电容柜功率因数表取消22、电容柜避雷器接地线为10平方黄绿线。
23、低压计量柜借电源电压线打小孔，垂直母排与金属隔板之间间隙要用环板封堵。
24、高压10kV PT柜当系统为直流操作时，二次取消JB0。
25、开关柜内所有紧固螺母朝向操作面(在不涉及电距的前提下)。
26、高压计量柜柜上不装设电流表。
27、高压计量柜CT，PT容量（CT 10VA，PT 30VA）。
二、电压互感器1功能：（1）将系统高电压变换成100V 标准低电压，使丈量仪表及继电器的电压线圈制造标准化。
（2）将一次高压回路与二次回路相隔绝，进而保证了工作人员和二次设施的安全。
2技术参数：（1）电压比——一次电压与二次电压的比值（2）偏差等级与二次负荷电压互感器的铭牌上所标明的“偏差等级”即为电压互感器的正确度等级，往常有——丈量级（二次绕组）： 0.2 级、 0.5 级、 1 级、 3 级保护级（节余绕组）： 3P 级、 6P 级正确度等级的数，就是电压互感器电压比偏差限值的百分值，如正确度等级为，则表示电压互感器在额定电压时的电压比偏差限值为± 0.5%。
正确级次与二次负荷有直接关系，不一样偏差等级下的负载容量是不一样的。
比如JDZX10 电压互感器的偏差等级及二次负荷见下表：额定电压比正确级与额定二次负荷（VA ）极限输出型号（）（V ）16P VA10000 /√3100 /√3153******** JDZX10-10100/3表中极限输出是指在知足线圈发热条件下，所同意的最大负荷，往常偏差不会大于 3 级。
3电压互感器的极性（1）极性的含义：电压互感器和电流互感器相同是表示一次线圈和二次线圈瞬时电位高低的对应关系。
以下图中如初级 A 端与次级 a 端瞬时电位变化相同，则 A 与 a 是同极性，并用记号 [·] 表示。
20（2）极性的丈量方法：准备好 1.5V 干电池、开关、万用表（毫伏档或毫安档）。
按图2-9连结好。
图 2-9 极性丈量方法当 K 合上瞬时，表计向正向偏动。
当 K 拉开时，表计向负向偏动。
则干电池的正端和表计的正端属同极性，用 [·] 或[*] 表示。
上述丈量方法，也相同合用于电流互感器。
4电压互感器的接线：电压互感器的接线有单相和三相两种基本接线，采纳不一样的接线能够进行系统线电压、相对地电压及当一次系统发生单相接地故障时出现的零序电压的测试。
10kV开关柜电气二次设计标准化摘要：经分析，我国城市电网分为500 kV、220 kV、110 kV三级。
其中，220 kV和110 kV变电站与10 kV电网相联，带有10 kV高压开关箱。
在这些级别中，10 kV开关柜是核心组件之一，对电网安全稳定运行至关重要。
因此，需重视10 kV开关柜在电力工业中的地位。
详细介绍10 kV高压开关柜，以深入了解其功能和在电网运行中的必要性。
同时，探讨10 kV开关柜的电气二次设计流程和设计图纸标准化，为从业人员提供有价值的参考。
关键词：10kv；开关柜；电气二次设计引言随着社会经济的发展，人们对电力质量要求越来越高。
10 kV配电系统是一种非常关键的配电装置，它对整个电网的安全和稳定性有很大的影响。
在当前的供电系统中，10 kV高压开关柜备受欢迎并广泛应用。
在具体的设计过程中，我们务必严格遵守相关的法律法规，以保证它的安全运转，为广大用户提供更高质量的服务。
本文详细阐述了10 kV配电系统中二次电源的相关内容。
一、10kv开关柜的电气二次设计方案的标准化技术规程是确定一次电设计方案的重要依据，当计算机保护装置的设计资料齐全时，进行二次电设计。
具体步骤如下：第一，仔细研读合同内容，包含了用户对二次控制元件的特殊要求，特别是对元件的特殊要求。
依据所做的记录，将所做的解释发送给客户及设计院，并依据有关规范重新设计。
若对方同意，需提供签名的书面证明。
第二，重新完成方案，列举站点对二次部分的特殊要求，并详述需要执行的工作。
如果现场的二级设计对一级设计产生了影响，则应该及时与其取得联络，并提出一级主要装置的列表。
在签署了确定的文件之后，应该执行一份文件的保留。
第三，与一位设计师进行交流，了解提交审核的一次设计方案。
一次方案提交审核，并对二次方案进行了再确认，接着进行二次方案的设计工作。
对于紧急的生产进度，可实行同步作业。
第四，在提交第二次图纸前，积极与设计院和业主联系，了解车站的具体需求，包括直流、交流线路数，供电路数，关键开关数量，同一种类开关柜是否可共用，不同种类开关柜的钥匙是否可共用等，这些信息都需有文字说明。
高压柜开关柜二次线制作要求
1、使用工具：压线钳、断线钳、剥线钳、螺丝刀等。
2、绝缘导线的选择：通常辅助线路中，电压回路、控制回路导线截面积选用1.5mm²,电流
回路选用2.5 mm²,颜色为黑色，型号为BVR聚氯乙烯绝缘线，活动线束必须选用BVR 导线。
3、计量电压回路采用BV2.5 mm²独股分色分相硬线，计量电流回路采用BV4 mm²独股分色
分相硬线。
4、接地线
❶CT、PT二次接地线用4 mm²BVR绝缘导线（黄绿相间色）。
❷仪表设备、外壳接地线用2.5 mm²BVR绝缘导线（黄绿相间色）。
❸电压互感器外壳接地线用6 mm²BVR绝缘导线（黄绿相间色）。
❹避雷器接地用25 mm²BVR绝缘导线（黄绿相间色）。
5、二次线制作和连接：
❶根据行线方案，下线要适当留有余量，集束线走线要长出40~50mm，防止经捆扎后弯度不够，下线后端头套标记。
❷多束导线应捆扎成束，用呢绒扎带或螺旋管捆扎成圆形。
线束配置应横平竖直、整齐美观。
线束应用吸盘与箱体固定，水平时每300mm，垂直时每400mm固定一次。
❸根据线径不同选取剥线钳剥去线头绝缘，拨线时不应损伤线芯，剥去线头绝缘长度要合适。
❹导线接头弯曲成圆形时，弯曲直径大于紧固螺丝直径的0.5~1mm，圆圈与导线绝缘层之间相距2mm，弯曲方向与螺丝紧固旋转方向一致。
❺使用BVR多股导线时，应在端头处压接经过电镀处理的铜质冷压端头。
冷压端头口径与导线线径匹配，用手动冷压钳压接，压接时其钳口要根据线径号选用，压接后端头不得松动。
❻导线与原件接点或母线连接时用螺钉拧紧。
每个元件的接点最多允许接2根线。
两个接头间要垫一个与螺丝直径相称的垫圈。
❼二次线过门时应予可靠固定，并留有充分的旋转余地，保证开门时导线不受损伤。
❽每根导线接线前弯曲时应美观一致，留有意外损伤后再接的余量。
❾每根导线都应有标记头，标记头上写有线号及方向，字迹清晰、牢固。
❿导线中间不得接头。
为方便电器检修，导线与电器触头之间不得采用焊接，应采用接线端子过渡。
6、行线工艺的基本要求：导线及线束排列均匀、合理。
做到横平竖直、整齐美观。
相同产
品的走线方向方式应相同。
导线不允许承受应力，以影响导线的正常运行，在线束的转弯处应有圆弧过渡，并用波纹管或缠绕管包裹，过门线应用黄绿双色软线连接。
❶线束的捆扎不能损伤绝缘导线的绝缘层。
❷禁止使用焊接或铰接的方式加长导线。
❸绝缘导线穿过金属构件时，应采取使绝缘层不被破坏的措施，如在导线穿越金属面板的孔上戴橡胶圈、塑料护齿条或绝缘护套等。
❹二次线束不应直接敷设在导电部件或铁板上，应采取相应的保护措施，如：用走线槽、呢绒扎带将线束固定在吸盘上。
❺每个线束都应捆扎固定，应不因元器件的操作产生位移或晃动。
4、行线的具体要求：
❶出线有序。
❷扎带距离要合理美观。
❸进出线的折弯要合理一致。
❹导线与进出线端子压接外，不允许线芯裸露（漏铜）。
❺出线预留长短高低一致、实用。
❻每根出线线前必须用扎带扎进。
❼多根线成束必须用扎带扎、方向一致。
❽线把折弯处两侧用扎带扎紧。
❾进、出线距相等、平行、一致。
❿线号标识齐全、正确、且方向一致、处于同一水平、字号朝外。
⓫导线与进出线端子连接严密可靠，圈经与固定螺丝适中，折弯的线圈顺时针方向。
5、行线方式：
❶嵌入式。
利用胶膜固定或螺丝固定在开关柜上。
槽内线束可以不捆扎，但应排放整齐，便于检修和散热，槽内导线一般不要超过50根。
❷固定式。
将线束均匀、整齐的固定在塑料线夹、自粘吸盘上或固定在金属条架上（金属条架用塑料带包扎一层）。
❸预制式。
在成批生产的条件下，如大量相同的二次线，可以在预制板（或样品）上预
制线束，然后再放到设备上安装、整理及固定。
这样可以大量节省导线，提高工效，降低劳动强度，提高经济效益。
6、热缩管起保护和标志作用。
7、螺栓的贯穿方向应由下至上、由左至右、由后至前，螺母应置于维修一侧，螺栓长度宜露出螺母2~5扣。
