直流变交流逆变器的工作原理及电路分享直流变交流逆变器的工作原理利用震荡器的原理,先将直流电变为大小随时间变化的脉冲交流电,经隔直系统去掉直流分量,保留交变分量,再通过变换系统(升压或降压)变换,整形及稳压,就得到了符合我们需要的交流电。
利用振荡电路产生一定频率的脉动的直流电流,再用变压器将这个电流转换为需要的交流电压。
三相逆变器则同时产生互差120度相位角的三相交流电压。
逆变器有很多部分组成,其中最核心的部分就是振荡器了。
最早的振荡器是电磁型的,后来发展为电子型的,从分立元件到专用集成电路,再到微电脑控制,越来越完善,逆变器的功能也越来越强,在各个领域都得到了很广泛的应用。
简单直流变交流的逆变器电路该逆变器使用功率场效应晶体管作为逆变器装置。
用汽车电池供电。
因此,在输入电压为12伏直流电。
输出电压是100V的交流电。
但是,输入和输出电压不仅限于此。
您可以使用任何电压。
他们依赖于变压器使用。
波形输出为方波。
根据经验,这个电路约100W功率。
电路必须按装保险丝,因为过多的输入电流流动时,振荡器停止。
逆变器原理电路:将12V直流变成220V交流电将220V交流电转变为24V、36V、48V 都比较简单,只需要使用变压器的原理。
电磁互感,就可以获得不同的电压。
设闭合电路是一个n匝线圈,且穿过每匝线圈的磁通量变化率都相同,这时相当于n个单匝线圈串联而成,因此感应电动势变为根据公式可知,E就是电动势,也就是电压。
因为不变,只要铁块两端的线圈数量n不一样就可以达到变压的效果。
将交流电转变为直流电只要加上二极管就可以达到需要的效果,二极管是一种具有两个电极的装置,只允许电流由单一方向流过,许多的使用是应用其整流的功能。
然后再利用变压器原理就可以将220V交流电转变成12V直流电,以及我们手机充电器的5V直流输出电压。
那么如何将12V直流转换成220V交流电呢?首先我们来了解一下逆变器,什么是逆变器?逆变器是把直流电能(电池、蓄电瓶)转变成交流电(一般为220V,50Hz正弦波)。

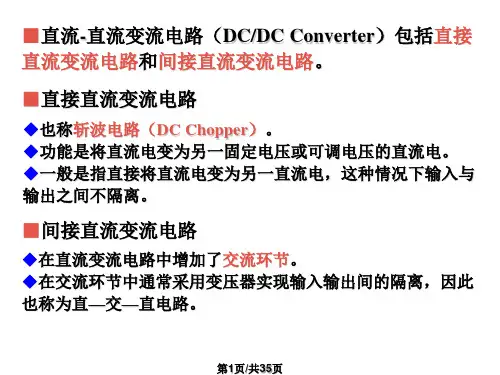

直流-直流变流电路(dc-dc)的定义。
直流-直流变流电路简称DC-DC电路,是一种可以将直流电压进行升降转换的电路。
DC-DC电路广泛应用于各种电子设备中,如电视机、电脑、手机、电子游戏机等等。
DC-DC电路是通过控制电路中电感、电容等元器件的工作状态实现电压升降,并控制输出电压稳定的。
DC-DC电路的作用以及应用如下几个方面:
1.电压升降转换
电子设备在不同的工作状态下需要不同的电压值,而DC-DC电路就能通过升降转换实现合理的供电,并确保电子设备的正常运行。
2.提高能源利用率
DC-DC电路能够有效地提高能源利用率,避免了众多电力损失,从而保证了电子设备的长期可用性,也有利于节约能源。
3.提高稳定性
DC-DC电路能够控制电压的稳定输出,保证各个元器件可以在有效的电压范围内工作,避免了元器件由于过电压或欠电压过载而损坏。
4.减小体积
DC-DC电路能够让电子设备尺寸更为精简小巧,符合现代化要求。
总之,DC-DC电路是当前电子工业中不可或缺的一部分。
通过不断地研发和创新,DC-DC电路必将产生更多的新应用,以满足技术的不断发展和社会的需求。
直流-直流变流电路(DC-DC)是指一种能够将直流电源的电压或电流转换为不同电压或电流级别的电路。
它通常由电子元件和控制电路组成,可以实现电压升压、降压、反向极性、电流调节等功能。
DC-DC变流电路的主要目的是通过电力转换,将直流电源的电能以不同的形式和级别供应给负载或其他设备。
例如,将低电压直流电源升压为高电压,以满足某些特定应用的需求;或者将高电压直流电源降压为低电压,以适应其他电子设备的要求。
DC-DC变流电路通常采用电感、电容、开关管(如MOSFET)等元件,通过控制开关管的开关时间和频率,调整电流流向和电压水平,实现所需的电能转换。
控制电路可以根据输入和输出电压的差异来调整开关管的状态,以达到所需的电压转换效果。
DC-DC变流电路在各种电子设备和系统中广泛应用,例如电源适配器、太阳能光伏系统、电动汽车充电器等。
它可以提高能源利用率、减少能量损耗,并满足不同设备对电能的需求。
直流变流器工作原理直流变流器是一种将交流电转换为直流电的电子设备。
它的工作原理是基于电子器件的工作特性和控制电路的设计。
直流变流器在现代工业生产、电力传输、电动汽车和可再生能源领域等方面得到广泛应用。
本文将详细介绍直流变流器的工作原理,包括基本原理、电路结构和控制方法。
一、基本原理直流变流器的基本原理是通过控制电压、电流和频率的转换,将输入的交流电转换为输出的直流电。
其核心是通过电子器件(如晶闸管、二极管、场效应管)实现电压、电流的变换。
基本的直流变流器电路包括整流单元、滤波单元和逆变单元。
整流单元用于将输入的交流电转换为脉动的直流电,滤波单元用于平滑直流电压并滤除脉动成分,逆变单元用于将平滑的直流电转换为可控的交流电。
二、电路结构直流变流器可以根据其电路结构分为单相桥式直流变流器、三相桥式直流变流器和多电平直流变流器等。
单相桥式直流变流器通过四个可控整流器(如晶闸管)将单相交流电转换为直流电,逆变单元由可控逆变器实现。
三相桥式直流变流器则适用于三相交流电源,它可以通过六个可控整流器实现交流电与直流电的转换。
而多电平直流变流器通过连接多个电源单元实现多电平输出,能够提高电压和波形质量。
三、控制方法直流变流器的控制方法主要分为开环控制和闭环控制两种。
开环控制是根据输入变化规律预先设定控制参数,实现对输出电压和电流的控制。
闭环控制则是通过传感器检测输出电压和电流,并通过反馈回路调整控制参数,使输出稳定在设定值。
在现代直流变流器中,闭环控制被广泛应用,能够实现对输出波形、功率因数和谐波等性能的精确控制。
四、工作原理概述直流变流器的工作原理可以概括为:将输入交流电经整流单元转换为脉动直流电,然后通过滤波单元平滑输出直流电;接着经逆变单元将平滑直流电转换为可控交流电。
其中整流单元和逆变单元利用可控器件进行开关控制,通过调节导通和断路时间实现对输出电压、频率和相位的控制。
五、应用领域直流变流器在电力系统、工业生产和交通运输等领域得到广泛应用。

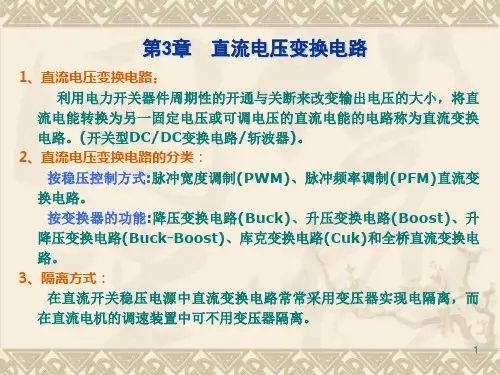

第七章直流电压变换电路目的要求1.掌握直流电压变换电路的基本原理和三种控制变换方式。
2.了解晶闸管直流电压变换电路的工作原理及晶闸管换流原理。
3.掌握降压和升压直流变换电路的工作原理及库克(Cuk)电路的工作原理。
4. 了解复合直流电压变换电路的组成及应用。
主要内容及重点难点1. 直流电压变换电路的基本原理2. 直流电压变换电路的三种控制变换方式3. 晶闸管直流电压变换电路的工作原理4. 晶闸管换流原理5. 降压及升压直流变换电路的工作原理6. 库克(Cuk)电路的工作原理7. 复合直流电压变换电路的组成以及应用第一节直流电压变换电路的工作原理及分类直流电压变换电路也称为直流斩波器,它是将直流电压变换为另一固定电压或大小可调的直流电压的电路。
具有效率高、体积小、重量轻、成本低等优点,广泛地应用于可控直流开关稳压电源、直流电动机调速控制和焊接电源等。
一、直流电压变换电路的工作原理1.电路构成:如图7-1所示为直流电压变换电路原理图及工作波形图, R为负载;S为控制开关,是电路中的关键功率器件,它可用普通型晶闸管、可关断晶闸管GTO或者其它自关断器件来实现。
2.电路输出波形:a) b)图7-1 直流电压变换电路原理图及工作波形a) 电路原理图 b) 工作波形3.工作原理分析:当开关S闭合时,负载电压uo=Ud,并持续时间ton,当开关S断开时,负载上电压uo=0V,并持续时间toff。
则T=ton+toff为直流变换电路的工作周期,电路的输出电压波形如图7-1b所示。
若定义占空比为,则由波形图上可得输出电压得平均值为(7-1)只要调节k,即可调节负载的平均电压。
二、直流电压变换电路的三种控制方式直流电压变换电路主要由以下三种控制方式。
1) 脉冲宽度调制(PWM):脉冲宽度调制也称定频调宽式,保持电路频率f =l/T不变,即工作周期T恒定,只改变开关S的导通时间ton。
2) 频率调制(PFM):频率调制也称定宽调频式,保持开关S的导通时间ton 不变,改变电路周期T ( 即改变电路的频率)。
