交直流电流探头原理

电流探头原理电流探头是一种用于测量电流的仪器，它的原理是基于电磁感应和霍尔效应。

电流探头可以将电流信号转换为电压信号，从而实现对电流的测量和监测。

电流探头的原理主要涉及两个方面，即电磁感应和霍尔效应。

首先，根据法拉第电磁感应定律，当导体中有电流通过时，就会产生磁场。

而当外部磁场穿过导体时，会在导体中产生感应电动势。

电流探头利用这一原理，通过将导体绕成螺旋状，使得磁场能够更好地穿过导体，从而提高测量的灵敏度和准确性。

电流探头还利用了霍尔效应。

霍尔效应是指当导体中有电流通过时，垂直于电流方向的方向上会产生电场。

而当有磁场作用于导体时，电场方向会偏转。

根据这个原理，电流探头使用霍尔元件来感应电流并将其转换为电压信号。

霍尔元件通常由半导体材料制成，具有高灵敏度和快速响应的特点。

电流探头的工作原理可以简单总结为：当电流通过探头时，探头内部的导体会产生磁场；同时，根据霍尔效应，导体中的电场方向会偏转。

探头内的霍尔元件感应到电场方向的变化，并将其转换为电压信号。

这个电压信号与电流强度成正比，可以通过相应的电路进行放大和处理，最终得到准确的电流值。

电流探头的应用非常广泛。

在家庭生活中，我们可以使用电流探头来测量家用电器的功率消耗，以及检测电路的负载情况。

在工业领域，电流探头可以用于电力系统的监测和维护，以确保电流的稳定和安全运行。

此外，电流探头还常用于科学研究、医疗器械、通信设备等领域。

电流探头是一种基于电磁感应和霍尔效应原理的仪器，用于测量和监测电流。

它通过将电流信号转换为电压信号，实现了对电流的准确测量。

电流探头的应用范围广泛，可以满足不同领域对电流测量的需求。

通过进一步的技术改进和研究，相信电流探头在未来会有更广阔的应用前景。

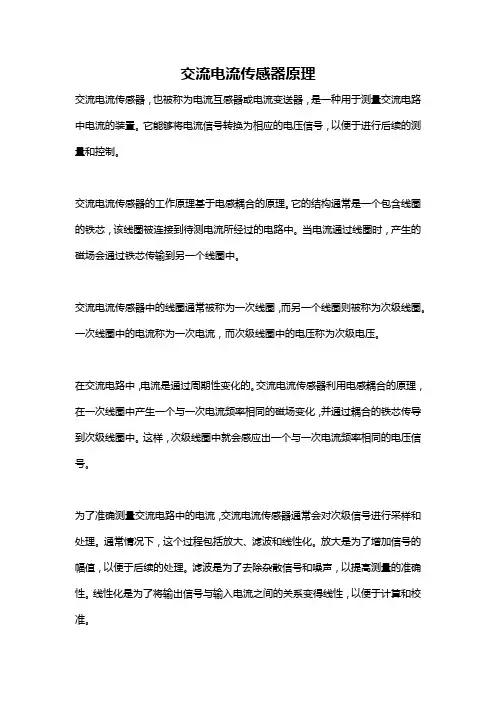

交流电流传感器原理交流电流传感器，也被称为电流互感器或电流变送器，是一种用于测量交流电路中电流的装置。

它能够将电流信号转换为相应的电压信号，以便于进行后续的测量和控制。

交流电流传感器的工作原理基于电感耦合的原理。

它的结构通常是一个包含线圈的铁芯，该线圈被连接到待测电流所经过的电路中。

当电流通过线圈时，产生的磁场会通过铁芯传输到另一个线圈中。

交流电流传感器中的线圈通常被称为一次线圈，而另一个线圈则被称为次级线圈。

一次线圈中的电流称为一次电流，而次级线圈中的电压称为次级电压。

在交流电路中，电流是通过周期性变化的。

交流电流传感器利用电感耦合的原理，在一次线圈中产生一个与一次电流频率相同的磁场变化，并通过耦合的铁芯传导到次级线圈中。

这样，次级线圈中就会感应出一个与一次电流频率相同的电压信号。

为了准确测量交流电路中的电流，交流电流传感器通常会对次级信号进行采样和处理。

通常情况下，这个过程包括放大、滤波和线性化。

放大是为了增加信号的幅值，以便于后续的处理。

滤波是为了去除杂散信号和噪声，以提高测量的准确性。

线性化是为了将输出信号与输入电流之间的关系变得线性，以便于计算和校准。

交流电流传感器的输出信号通常是一个与输入电流成正比的电压信号。

因此，可以通过测量输出电压来确定输入电流的大小。

输出信号可以连接到数据采集系统、仪表或控制器中，以实现对电流进行测量和控制。

交流电流传感器具有测量范围广、准确度高、响应速度快、抗干扰能力强等特点，因此在许多领域得到广泛应用。

它被广泛用于电力系统、工业自动化、电机控制、电力负荷管理等领域。

总结起来，交流电流传感器通过利用电感耦合的原理，将交流电路中的电流转换为相应的电压信号。

它的工作原理基于线圈和铁芯的结构，通过一次线圈中的电流在铁芯上产生磁场变化，并通过耦合的次级线圈感应出相应的电压信号。

输出信号经过采样、放大、滤波和线性化等处理后，可以用于测量和控制交流电路中的电流。

交流电流传感器具有广泛的应用前景，为电力系统和工业自动化提供了重要的测量和控制手段。

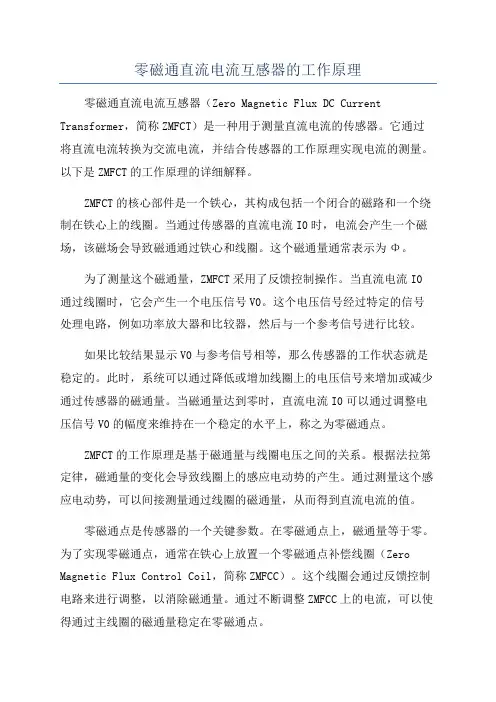

零磁通直流电流互感器的工作原理零磁通直流电流互感器（Zero Magnetic Flux DC Current Transformer，简称ZMFCT）是一种用于测量直流电流的传感器。

它通过将直流电流转换为交流电流，并结合传感器的工作原理实现电流的测量。

以下是ZMFCT的工作原理的详细解释。

ZMFCT的核心部件是一个铁心，其构成包括一个闭合的磁路和一个绕制在铁心上的线圈。

当通过传感器的直流电流I0时，电流会产生一个磁场，该磁场会导致磁通通过铁心和线圈。

这个磁通量通常表示为Φ。

为了测量这个磁通量，ZMFCT采用了反馈控制操作。

当直流电流I0通过线圈时，它会产生一个电压信号V0。

这个电压信号经过特定的信号处理电路，例如功率放大器和比较器，然后与一个参考信号进行比较。

如果比较结果显示V0与参考信号相等，那么传感器的工作状态就是稳定的。

此时，系统可以通过降低或增加线圈上的电压信号来增加或减少通过传感器的磁通量。

当磁通量达到零时，直流电流I0可以通过调整电压信号V0的幅度来维持在一个稳定的水平上，称之为零磁通点。

ZMFCT的工作原理是基于磁通量与线圈电压之间的关系。

根据法拉第定律，磁通量的变化会导致线圈上的感应电动势的产生。

通过测量这个感应电动势，可以间接测量通过线圈的磁通量，从而得到直流电流的值。

零磁通点是传感器的一个关键参数。

在零磁通点上，磁通量等于零。

为了实现零磁通点，通常在铁心上放置一个零磁通点补偿线圈（Zero Magnetic Flux Control Coil，简称ZMFCC）。

这个线圈会通过反馈控制电路来进行调整，以消除磁通量。

通过不断调整ZMFCC上的电流，可以使得通过主线圈的磁通量稳定在零磁通点。

在实际应用中，ZMFCT通常被用于直流电流测量和保护系统中。

它具有测量范围广、精度高、响应速度快等优势。

然而，ZMFCT也存在一些局限性，例如对于高频和高速变化的电流信号的测量能力较弱。

总结起来，零磁通直流电流互感器的工作原理是通过将直流电流转换为交流电流，并结合反馈控制和补偿线圈的原理来实现电流的测量。

交流电流数字传感器原理随着科技的发展，数字传感器在各个领域得到广泛应用。

其中，交流电流数字传感器是一种能够测量电流大小并将其转换为数字信号输出的传感器。

本文将详细介绍交流电流数字传感器的工作原理。

交流电流数字传感器主要由电流互感器和模数转换器组成。

电流互感器是将待测电流通过互感作用转换为与之成正比的低电流信号，而模数转换器则将低电流信号转换为相应的数字信号。

电流互感器是交流电流数字传感器的核心部件。

它通过在待测电流所经过的导线上绕制线圈，利用电磁感应的原理实现电流的互感作用。

具体来说，当待测电流通过互感器的线圈时，会在线圈内产生一个与待测电流成正比的磁场。

互感器的线圈上还绕有一根或多根辅助线圈，用于提供磁场的反馈信号。

这样，互感器就能够将待测电流转换为与之成正比的低电流信号。

接下来，低电流信号需要经过模数转换器进行处理。

模数转换器是一种能够将模拟信号转换为数字信号的电路。

它通过一系列的采样和量化操作，将连续变化的模拟信号转换为离散的数字信号。

具体来说，模数转换器首先对低电流信号进行采样，即在一定时间内获取一系列的电流值。

然后，采样的电流值经过量化操作，即将连续的电流值转换为离散的数字值。

最后，模数转换器将量化后的数字值转换为二进制形式的数字信号，以便于处理和传输。

交流电流数字传感器的工作原理可以总结为以下几个步骤：首先，待测电流通过电流互感器的线圈产生磁场。

然后，互感器的辅助线圈提供磁场的反馈信号。

接下来，互感器将待测电流转换为与之成正比的低电流信号。

最后，低电流信号经过模数转换器处理，转换为相应的数字信号输出。

交流电流数字传感器具有许多优点。

首先，它能够准确测量交流电流的大小，并将其转换为数字信号输出，便于数字化系统的处理和分析。

其次，交流电流数字传感器具有高精度和稳定性，能够在不同环境下稳定工作。

此外，交流电流数字传感器还具有体积小、功耗低和响应速度快等特点，适用于各种应用场景。

交流电流数字传感器是一种能够测量电流大小并将其转换为数字信号输出的传感器。

你必须要了解的常见示波器电流探头的分类及原理！
电流探头的应用十分广泛，其基本原理是流经导线的电流会在周围产生磁场，电流探头把磁场转化成相应的电压信号，通过和示波器配合，观察对应的电流波形。

广泛应用于开关电源、马达驱动器、电子整流计、LED照明、新能源等领域。

本文将讲述常见的电流探头的分类、原理及重要技术指标，并通过实例分析了解探头之间的差别，希望能对大家有所帮助。

 电流探头的分类和原理
 目前示波器上的电流探头基本分成两类：即AC电流探头和AC/DC电流探头，AC电流探头常见的是无源探头，成本低，但不能处理直流分量；
AC/DC电流探头通常是有源探头，分为低频探头和高频探头，低频探头常见的带宽在几百KHz以下，高频探头带宽一般在几MHz以上。

 AC电流探头
 AC电流探头有无源的，也有有源的。

 常见的无源AC探头，比如说电流环，其基本原理如图1，电流探头前端有一个磁环，磁环上绕有线圈，使用时这个磁环套在被测的供电线上。

由于电流流过电线所产生的磁场就被这个磁环收集到，磁通量和电线上流过的电流成正比，磁环上的线圈产生相应比例关系的电流，经后级匹配电路转换成相应比例关系的电压。

无源AC探头的缺点是不能测量直流型号，且低频截止点通常在100Hz以上，优点是成本低。

无源AC探头根据嵌头结构可分为分芯和实芯的两种。

分芯的嵌口可手动张开和关闭，优点是探头能够方便地卡到测量电流的导线上，在测量完成时，钳口可以打开，探头可以移到其它导线上；缺点是高频响应速度比较慢。

实芯AC无源探头的优点是响应速度比较快，高频带宽达到ns级别，甚至更高；缺点是被测电流一般比较小，通。

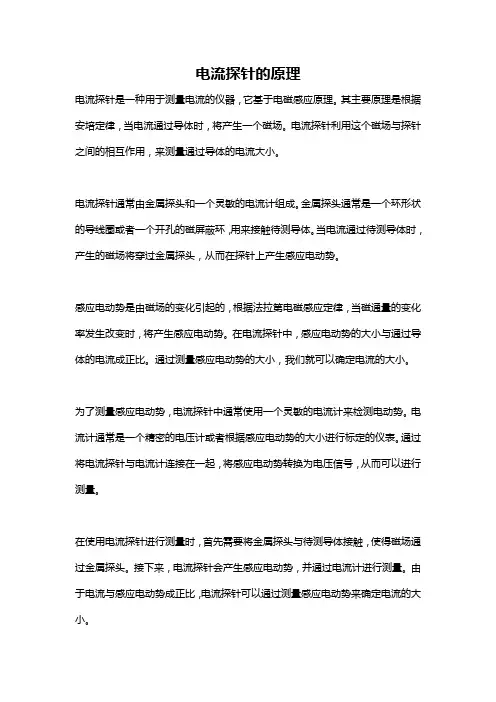

电流探针的原理电流探针是一种用于测量电流的仪器，它基于电磁感应原理。

其主要原理是根据安培定律，当电流通过导体时，将产生一个磁场。

电流探针利用这个磁场与探针之间的相互作用，来测量通过导体的电流大小。

电流探针通常由金属探头和一个灵敏的电流计组成。

金属探头通常是一个环形状的导线圈或者一个开孔的磁屏蔽环，用来接触待测导体。

当电流通过待测导体时，产生的磁场将穿过金属探头，从而在探针上产生感应电动势。

感应电动势是由磁场的变化引起的，根据法拉第电磁感应定律，当磁通量的变化率发生改变时，将产生感应电动势。

在电流探针中，感应电动势的大小与通过导体的电流成正比。

通过测量感应电动势的大小，我们就可以确定电流的大小。

为了测量感应电动势，电流探针中通常使用一个灵敏的电流计来检测电动势。

电流计通常是一个精密的电压计或者根据感应电动势的大小进行标定的仪表。

通过将电流探针与电流计连接在一起，将感应电动势转换为电压信号，从而可以进行测量。

在使用电流探针进行测量时，首先需要将金属探头与待测导体接触，使得磁场通过金属探头。

接下来，电流探针会产生感应电动势，并通过电流计进行测量。

由于电流与感应电动势成正比，电流探针可以通过测量感应电动势来确定电流的大小。

然而，需要注意的是，由于电流探针利用的是电磁感应原理，所以只能有效测量交流电流。

对于直流电流，由于其没有频率变化，所以无法产生感应电动势，因此电流探针无法进行测量。

在实际使用中，我们需要注意选择合适的电流探针，以满足测量需求。

另外，电流探针还有一些其他的特性和功能。

例如，一些电流探针具有非接触式测量功能，可以通过感应电动势测量通过电线的电流，而无需将探头直接接触导线。

这种非接触式测量方式非常方便，并且可以避免电流探针与导线接触时可能带来的安全隐患。

总之，电流探针是一种利用电磁感应原理来测量电流的仪器。

通过感应电动势与电流的关系，电流探针可以非常准确地测量交流电流。

这使得电流探针成为电路测试和故障排除中常用的工具，对于保证电路的正常运行和安全使用具有重要意义。

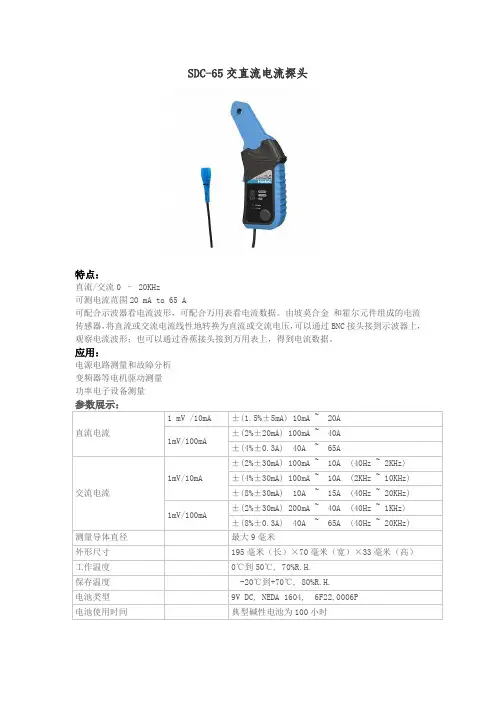

SDC-65交直流电流探头特点：直流/交流0 – 20KHz可测电流范围20 mA to 65 A可配合示波器看电流波形，可配合万用表看电流数据。

由坡莫合金和霍尔元件组成的电流传感器，将直流或交流电流线性地转换为直流或交流电压，可以通过BNC接头接到示波器上，观察电流波形；也可以通过香蕉接头接到万用表上，得到电流数据。

应用：电源电路测量和故障分析变频器等电机驱动测量功率电子设备测量参数展示：直流电流1 mV /10mA ±(1.5%±5mA) 10mA ~ 20A 1mV/100mA±(2%±20mA) 100mA ~ 40A±(4%±0.3A) 40A ~ 65A交流电流1mV/10mA±(2%±30mA) 100mA ~ 10A (40Hz ~ 2KHz)±(4%±30mA) 100mA ~ 10A (2KHz ~ 10KHz)±(8%±30mA) 10A ~ 15A (40Hz ~ 20KHz) 1mV/100mA±(2%±30mA) 200mA ~ 40A (40Hz ~ 1KHz)±(8%±0.3A) 40A ~ 65A (40Hz ~ 20KHz)测量导体直径最大9毫米外形尺寸195毫米（长）×70毫米（宽）×33毫米（高）工作温度0℃到50℃, 70%R.H.保存温度-20℃到+70℃, 80%R.H.电池类型9V DC, NEDA 1604, 6F22,0006P电池使用时间典型碱性电池为100小时。

电流探头工作原理
电流探头是测量电流的一种仪器，它的工作原理是基于安培定律。

根据安培定律，通过一个导体的电流与该导体周围的磁场之间存在着一种直接的关系。

当电流通过电流探头时，会在探头周围产生一个磁场。

电流探头利用磁场感应原理测量这个磁场，进而推算出通过探头的电流大小。

在电流探头中，通常使用磁环传感器来感应磁场。

磁环传感器是由一个铁芯和捕捉线圈组成的。

当电流通过探头时，铁芯会生成一个磁场，而捕捉线圈则感应到这个磁场。

根据磁感应强度与电流之间的关系，可以计算出电流的大小。

为了确保精确测量，电流探头通常需要进行校准。

校准过程中会根据已知电流值与探头感应到的磁场强度进行比对，从而确定校准系数。

在实际测量中，通过测得的磁场强度再利用校准系数进行计算，就可以得到准确的电流数值。

总之，电流探头通过测量探头周围的磁场强度来推算出通过探头的电流大小。

它的工作原理基于安培定律和磁感应原理。

注意，电流探头在使用前需要进行校准以确保测量精度。

数字示波器探头原理、种类及作用方法任何使用过示波器的人都会接触过探头，通常我们说的示波器是用来测电压信号的（也有测光或电流的，都是先通过相应的传感器转成电压量测量），探头的主要作用是把被测的电压信号从测量点引到示波器进行测量。

大部分人会比较关注示波器本身的使用，却忽略了探头的选择。

实际上探头是介于被测信号和示波器之间的中间环节，如果信号在探头处就已经失真了，那么示波器做的再好也没有用。

实际上探头的设计要比示波器难得多，因为示波器内部可以做很好的屏蔽，也不需要频繁拆卸，而探头除了要满足探测的方便性的要求以外，还要保证至少和示波器一样的带宽，难度要大得多。

因此最早高带宽的实时示波器刚出现时是没有相应的探头的，又过了一段时间探头才出来。

一、探头原理示波器探头不仅仅是把测试信号判定以示波器输入端的一段导线，而且是测量系统的重要组成部分。

探头有很多种类型号各有其没的特性，以适应各种不同的专门工作的击破要，其中一类称为有源探头，探头内包含有源电子元件可以提供放大能力，不含有源元件的探头称为无源探头，其中只包含无源元件如电阻和电容。

这种探头通常对输入信号进行衰减。

二、探头种类2.1 无源电压探头2.1.1 无源探头无源探头由导线和连接器制成，在需要补偿或衰减时，还包括电阻器和电容器。

探头中没有有源器件（晶体管或放大器），因此不需为探头供电。

无源探头一般是最坚固、最经济的探头，它们不仅使用简便，而且使用广泛。

2.1.2 高阻无源电压探头从实际需要出发，使用最多的是电压探头，其中高阻无源电压探头占最大部分。

2.1.3 低阻无源电压探头大多数高阻无源探头的带宽范围在小于100MHz到500MHz或更高的带宽之间。

而低阻无源电压探头（又称为50欧姆探头、Zo探头、分压器探头）的频率特性很好，采用匹配同轴电缆的探头，带宽可达10GHz和100皮秒或更快的上升时间。

这种探头是为用于50欧姆环境中设计的，这些环境一般是高速设备检定、微波通信和时域反射计（TDR）。

电流探头原理
电流探头是一种电测仪器，用于测量电路中的电流大小。

它的原理是利用法拉第电磁感应定律，即当磁通量变化时会在导体中产生感应电动势，从而测量电路中的电流值。

以下将对电流探头的原理及其相关知识进行详细介绍。

首先，电流探头的基本原理是将电流导入一个磁场中，利用电磁感应现象产生一个电压信号，然后测量这个信号以求得电流值。

一般来说，电流探头会使用金属芯线，且其长度要小于电流波长的一半，以最大程度地避免信号的干扰和失真。

其次，电流探头的磁场一般来自于直流电源，直流电源通常是由电池或电源电路提供的，其中，直流电源的正负极分别连接到电路的两端。

当电流通过电路时，它会产生一个磁场，这个磁场强度是固定的（除非电流大小发生改变），因此探头的磁感应效应也是一定的，这样就可以根据磁感应量来测量电流的大小。

最后，电流探头的使用方法是将其插入到电路中，并通过它来测量电流大小。

一般来说，电流探头具有很高的精度和灵敏度，能够测量多个电路或线圈中的电流大小。

在使用电流探头时，需要注意信号干扰和信号失真的问题，例如隔离地线和过滤器等。

总之，电流探头的原理是基于法拉第电磁感应定律和电磁感应现象，利用磁场和电格子之间的互动关系产生电压信号，从而测量电路中的电流大小。

在实际使用中，需要注意的是保证测量的精度、信号的干扰和信号失真等问题。

直流电流传感器原理
直流电流传感器是一种用于测量直流电路中电流大小的装置。

它采用一种特殊的原理来实现电流测量，通过测量电流引发的磁场变化来获取电流的大小。

在直流电路中通过一根导线通电时，电流会形成一个呈环状的磁场。

直流电流传感器利用这个磁场的特性进行电流测量。

它通常由一个绕组和一个磁芯组成。

绕组是一个线圈，将导线通过绕组时，电流会在线圈中产生一个磁场。

磁芯是一个磁性材料制成的环形结构，绕组则被包围在磁芯的内部。

当电流通过绕组时，产生的磁场会通过磁芯进行传导，进一步增强磁场的强度。

直流电流传感器通过测量磁芯中磁场的强度来间接测量电流的大小。

常见的测量方法是利用霍尔效应。

霍尔效应指的是当磁场垂直通过一个半导体材料时，会在材料中产生一种称为霍尔电压的电势差。

该电势差与磁场的强度成正比，可以用来测量磁场的强度。

直流电流传感器将霍尔元件安装在磁芯的特定位置，以测量磁场引发的霍尔电压。

通过校准和特定电路的处理，可以将霍尔电压转换成等效的电流值，从而实现对直流电路中电流大小的准确测量。

需要注意的是，直流电流传感器的测量范围通常有限。

超过其额定测量范围的电流可能会导致传感器的饱和或损坏。

因此，
在使用直流电流传感器进行测量时，需要选择合适的型号和额定测量范围，以确保测量结果的准确性和传感器的可靠性。

交直流钳形万用表工作原理
交直流钳形万用表（ 也称为电流钳或电流夹表）是一种用于测量电流的仪器，它具有夹头结构，可以夹在电路导线上进行测量，而无需中断电路。

以下是交直流钳形万用表的主要工作原理：
1.电流感应：交直流钳形万用表的夹头中包含一个铁心，其内部绕有线圈。

当电流通过夹头夹持的导线时，电流感应会导致夹头内的铁心产生磁场。

2.霍尔效应或电磁感应：有两种常见的方式来测量夹头内部磁场的变化。

一种是通过霍尔效应，另一种是通过电磁感应。

这两种方式都能将磁场的变化转换为电压信号。

3.信号放大和处理：产生的电压信号会经过内部的信号放大器和处理电路。

这一步的目的是放大信号并进行相应的处理，以确保测量的准确性和可读性。

4.数显和显示：处理后的信号通过数显部分，可以在仪表上的数字显示屏上显示出电流的数值。

这提供了用户直观且易读的测量结果。

5.测量范围和功能选择：钳形万用表通常具有多个测量范围和功能。

用户可以选择合适的测量范围和功能，以确保在不同电流条件下进行准确测量。

6.电源：钳形万用表通常需要电池供电，以提供运行所需的电能。

电池也可以用于提供夹头的霍尔效应传感器所需的激励电流。

需要注意的是，交直流钳形万用表主要用于测量交流和直流电流，而不是电压。

它适用于在无需中断电路的情况下测量电流，如在电力系统、电机、电子设备等领域的维护和故障排除中。

交流漏电流传感器检测原理交流漏电流传感器是一种用于检测电路中漏电流的装置，其原理是基于电流互感器的工作原理和电信号传输的方式。

我们来了解一下交流漏电流传感器的工作原理。

交流漏电流传感器通常由一个铁心和线圈组成。

当电路中存在漏电流时，通过电流互感器的线圈，漏电流产生的磁场会感应到线圈上的电流，进而产生一个与漏电流成正比的电信号。

这个电信号可以通过电缆传输到监测设备中进行处理和分析。

交流漏电流传感器的检测原理基于电流互感器的工作原理。

电流互感器是一种电磁传感器，可以将电流转换为电压信号。

在交流电路中，电流互感器通过线圈将电流感应到铁心上，进而产生一个与电流成正比的磁场。

这个磁场会感应到线圈上的电压，通过电压信号的变化来反映电流的大小。

交流漏电流传感器的另一个关键原理是电信号的传输。

传统的漏电流传感器通常使用电缆将电信号传输到监测设备中。

这个电信号可以是模拟信号，也可以是数字信号。

在传输过程中，需要注意信号的抗干扰性和传输距离限制，以确保传输的准确性和稳定性。

交流漏电流传感器的工作原理可以简单概括为：通过电流互感器感应漏电流产生的磁场，将磁场感应到线圈上产生电压信号，通过电信号的传输将漏电流的信息传输到监测设备中。

在实际应用中，交流漏电流传感器广泛用于各种电气设备和电路的漏电流检测。

例如，在家庭电路中，漏电流传感器可以及时检测到电路中的漏电情况，一旦发生漏电，传感器会发出警报信号，提醒用户及时采取措施。

在工业领域，交流漏电流传感器也被广泛应用于机器设备和电力系统中，以确保设备和人员的安全。

总结起来，交流漏电流传感器是一种用于检测电路中漏电流的装置，其工作原理基于电流互感器和电信号传输的方式。

通过感应漏电流产生的磁场，将电流转换为电压信号，并通过电信号的传输将漏电流的信息传输到监测设备中。

交流漏电流传感器在各个领域中起到了重要的作用，确保电路和设备的安全运行。

电流传感器原理及应用
电流传感器原理及应用
这种电流传感器的宽度小于2cm，是在环形磁芯上穿绕线圈，让通电导线穿过其中心孔而检测电流的电流互感器(CT)。

传感器型号为CTL-6-V-Z，其两条引脚适合在电路板上安装。

当穿过传感器中心孔的导线中流过交流电流时，就以1：n的匝数比检测出交流电流。

在线圈两端接入负载电阻R，就可在R两端得到与电流成正比的电压(见图1)。

因为传感器的绝缘性能很好，故可以直接检测交流市电的电流。

线圈的匝数为800匝。

如果R取l0Ω，则一次侧电流为10A时，R上的电压为125mV。

当希望检测较小的电流时，可采用图2所示的电流电压变换电路，这时CT的负载电阻成为假想的0Ω，可改善频率特性和线性。

图3是由单电源供电的检测电路。

利用R2、R3给运放的同相输入端加上了直流偏置电压。

为使CT 的负载电阻为0Ω，用C1将交流成分短路到地端。

D1、D2为保护二极管。

以防止一次侧流过大电流脉冲或开、关电源时损坏运放。

直流电流传感器原理直流电流传感器是一种用于检测直流电流的装置，它的原理是基于法拉第电磁感应定律。

根据该定律，当通过导体的电流发生变化时，会产生一个与电流变化率成正比的感应电动势。

直流电流传感器由两个主要部分组成：传感器元件和信号处理电路。

传感器元件是起到接收电流信号并转换为电压输出的作用，而信号处理电路则用于放大、调节和采集输出的电压信号。

在传感器元件中，常用的原理是霍尔效应和磁阻效应。

其中，霍尔效应是基于利用半导体材料（如硅）中的霍尔元件的特性来实现电流测量的。

当电流通过导体时，就会产生一个垂直于电流方向的磁场，而此时通过霍尔元件，就会产生一个电压输出信号。

该电压信号的大小与电流的强度成正比。

磁阻效应是基于磁阻传感器的特性来实现直流电流测量的。

磁阻传感器通常由一个磁敏材料（如钠钙铁酸盐）和一个电阻组成。

当电流通过导体时，会产生一个磁场，而该磁场会改变磁阻传感器的电阻值。

通过测量磁阻传感器的电阻变化，就可以确定电流的大小。

不论是霍尔效应还是磁阻效应，传感器元件都需要与信号处理电路配合使用，以便将电流信号转换为可用的电压输出。

通常，信号处理电路中会包含一个运算放大器和一个模拟数字转换器（ADC）。

运算放大器用于放大和调整传感器元件输出的电压信号，而模拟数字转换器则用于将模拟信号转换为数字信号，以便进行进一步的处理和分析。

直流电流传感器广泛应用于各种领域，如电力系统、电动车辆、工业自动化和机器人技术等。

它可以实时监测电流的变化，以便做出相应的控制和调整。

此外，直流电流传感器具有体积小、响应快、精度高、可靠性强等优点，因此受到广泛的关注和应用。

总的来说，直流电流传感器的原理是基于法拉第电磁感应定律，通过将电流转换为电压信号，并经过信号处理电路的处理，实现直流电流的测量和监测。

它的应用领域广泛，可以帮助实现对电流的精确测量和控制。

直流霍尔电流传感器原理
直流霍尔电流传感器利用霍尔效应测量直流电流。

霍尔效应是指材料在磁场中，电子流动方向与磁场垂直时，沿着磁场方向的自由电子受到洛伦兹力的影响而偏转，从而产生一种电荷分离的现象。

在直流霍尔电流传感器中，一般采用霍尔元件作为传感器的核心部件。

霍尔元件是一种特殊的半导体材料，通过在其薄片上施加电压，可以产生电势差。

当直流电流通过霍尔元件时，磁场会导致电子在材料内部的横向运动，从而产生横向电势差。

直流霍尔电流传感器通过测量霍尔元件产生的横向电势差，从而间接测量直流电流的大小。

具体原理如下：
1. 当直流电流通过霍尔元件时，磁场会使得电子偏转，并在材料内产生一种电位差。

2. 通过将霍尔元件上的电位差转换为电压信号，传感器可以测量到直流电流的大小。

3. 由于霍尔元件的输出电压与电流成线性关系，因此可以通过测量输出电压来计算电流的值。

需要注意的是，直流霍尔电流传感器一般需要进行校准以消除误差。

校准过程通常包括调整传感器的放大倍数和偏移电压，以确保测量结果的准确性。
