配电网自动化技术复习要点引言概述：配电网自动化技术是指利用现代信息技术、通信技术和自动控制技术，对配电网进行监测、控制和管理的一种技术手段。
它能够提高配电网的可靠性、经济性和安全性，实现对电力系统的智能化管理。
本文将从配电网自动化技术的基本概念、系统组成、关键技术、应用场景和发展趋势等五个方面进行详细阐述。
一、配电网自动化技术的基本概念1.1 什么是配电网自动化技术配电网自动化技术是指利用先进的信息技术、通信技术和自动控制技术，对配电网进行监测、控制和管理的一种技术手段。
通过对配电网的实时监测和自动控制，提高配电网的可靠性、经济性和安全性。
1.2 配电网自动化技术的目的配电网自动化技术的目的是实现对配电网的智能化管理，提高配电网的运行效率和可靠性。
通过实时监测和自动控制，及时发现和处理故障，减少停电时间，提高供电质量。
1.3 配电网自动化技术的优势配电网自动化技术具有以下优势：提高供电可靠性，减少停电时间；提高供电质量，降低电压波动和谐波；提高运行效率，减少人工干预；提供数据支持，实现智能决策；减少能源损耗，提高能源利用效率。
二、配电网自动化技术的系统组成2.1 监测系统监测系统是配电网自动化技术的核心组成部分，主要用于实时监测配电网的运行状态。
包括数据采集装置、数据传输网络和数据处理与分析系统等。
2.2 控制系统控制系统是配电网自动化技术的关键组成部分，主要用于实现对配电网的远程控制和自动化操作。
包括远程终端设备、控制中心和控制命令传输网络等。
2.3 通信系统通信系统是配电网自动化技术的基础设施，主要用于实现各个系统之间的数据传输和通信。
包括通信设备、通信协议和通信网络等。
三、配电网自动化技术的关键技术3.1 数据采集技术数据采集技术是配电网自动化技术的基础，主要用于实时采集配电网各个节点的运行数据。
包括传感器技术、数据采集装置和数据传输技术等。
3.2 数据处理与分析技术数据处理与分析技术是配电网自动化技术的关键环节，主要用于对采集到的数据进行处理和分析。
配电⾃动化知识介绍最详细的⼀篇，没有之⼀！配⽹⾃动化概念配电⾃动化是以⼀次⽹架和设备为基础，利⽤计算机及其⽹络技术、通信技术、现代电⼦传感技术，以配电⾃动化系统为核⼼，将配⽹设备的实时、准实时和⾮实时数据进⾏信息整合和集成，实现对配电⽹正常运⾏及事故情况下的监测、保护及控制等。
（内容来源：输配电线路）配电⾃动化系统主要由配电⾃动化主站、配电⾃动化终端及通信通道组成，主站与终端的通信通常采⽤光纤有线、GPRS⽆线等⽅式。
配⽹⾃动化意义通过实施配⽹⾃动化，实现了对配电⽹设备运⾏状态和潮流的实时监控，为配⽹调度集约化、规范化管理提供了有⼒的技术⽀撑。
通过对配⽹故障快速定位/隔离与⾮故障段恢复供电，缩⼩了故障影响范围，加快故障处理速度，减少了故障停电时间，进⼀步提⾼了供电可靠性。
1、专业术语1.1馈线⾃动化是指对配电线路运⾏状态进⾏监测和控制，在故障发⽣后实现快速准确定位和迅速隔离故障区段，恢复⾮故障区域供电。
馈线⾃动化包括主站集中型馈线⾃动化和就地型馈线⾃动化两种⽅式。
1.2主站集中型馈线⾃动化是指配电⾃动化主站与配电⾃动化终端相互通信，由配电⾃动化主站实现对配电线路的故障定位、故障隔离和恢复⾮故障区域供电。
1.3就地型馈线⾃动化是指不依赖与配电⾃动化主站通信，由现场⾃动化开关与终端协同配合实现对配电线路故障的实时检测，就地实现故障快速定位/隔离以及恢复⾮故障区域供电。
按照控制逻辑和动作原理⼜分为电压-时间型馈线⾃动化和电压-电流型馈线⾃动化。
2、配电⾃动化主站配电⾃动化主站是整个配电⽹的监视、控制和管理中⼼，主要完成配电⽹信息的采集、处理与存储，并进⾏综合分析、计算与决策，并与配⽹GIS、配⽹⽣产信息、调度⾃动化和计量⾃动化等系统进⾏信息共享与实时交互，按照功能模块的部署可分为简易型和集成型两种配电⾃动化主站系统。
简易型配电⾃动化主站主要部署基本的平台、SCADA和馈线故障处理模块。
集成型配电⾃动化主站是在简易型配电⾃动化主站系统的基础上，扩充了⽹络拓扑、馈线⾃动化、潮流计算、⽹络重构等电⽹分析应⽤功能。
配电自动化复习一．概述1.配电网的组成及特点●组成：馈线（架空线或电缆）、降压变、断路器、各种开关（也包括继保、自动装置、测量、计量仪表、通信、控制设备）。
●配电网特点：1）负荷集中(深入城市、居民点)、传输功率较小、距离较短、用户类型要求变化大；2）中性点不直接接地。
●电压：≥1kV称高压（35kV、6~10kV、3kV）；≤1kV称低压（一般指220V、380V）。
2.配电网的体系结构树状网，辐射网，环状网，网格式连接3.配电自动化的目的、意义意义：●正常时，监视配网运行工况，优化配网运行方式；●故障时，快速发现故障和异常，快速隔离故障区段，恢复非故障区域供电，减少停电时间，减小停电面积；●根据配网电压合理控制无功负荷、电压水平，改善电压质量；●合理控制负荷，提高设备利用率；●自动抄表计费，保证抄表计费及时准确，提高效率；●减少人力，避免大量重复性工作。
目的：提高供电可靠性和供电质量；减少停电时间、面积；使调度员根据监视情况，在控制中心通过遥控、遥调实现明智、必要的操作；降低运行费用；实现配电管理现代化。
4.配电管理系统的组成●配电SCADA系统(SCADA)●地理信息系统(GIS)●需方管理系统(DSM)●网络分析和优化(NA)●工作管理系统(WMS)●调度员培训模拟系统(DTS)5.配电自动化的基本功能三大基本功能：配电网安全监视、控制、保护。
●安全监视功能：通过采集配电网上状态量、模拟量、电度量，实现对配网运行状况监视。
●控制功能：远方控制开关的合闸、跳闸、有载调压设备调节。
●保护功能：检测、判断故障区段，隔离故障区段，恢复正常区域供电。
6.实现配电自动化的难点分析1. 配电自动化较输电自动化复杂，规模大，投资大，同时引起重视程度不够。
2. 要监测、控制的站点多，DSM 主机计算机要求高，设备的可靠性和可维护性要求高；3. 环境（温度、湿度等）恶劣，要考虑防雷、防雨、散热等问题；4. 通信系统复杂，站端设备多，通信规约不一致；5. 控制电源与工作电源难以获取，用蓄电池的方法时间、容量难以满足，充放电难以控制；6. 许多开关需改造（加装互感器、开关操作机构改造），以满足跳闸、控制要求。

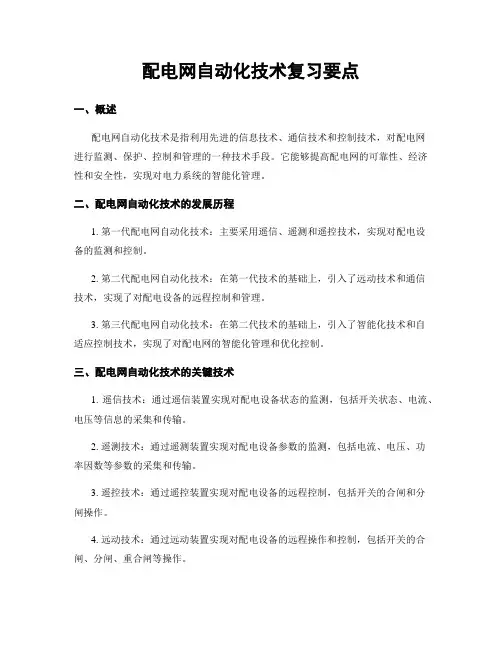

配电网自动化技术复习要点一、概述配电网自动化技术是指利用先进的信息技术、通信技术和控制技术，对配电网进行监测、保护、控制和管理的一种技术手段。
它能够提高配电网的可靠性、经济性和安全性，实现对电力系统的智能化管理。
二、配电网自动化技术的发展历程1. 第一代配电网自动化技术：主要采用遥信、遥测和遥控技术，实现对配电设备的监测和控制。
2. 第二代配电网自动化技术：在第一代技术的基础上，引入了远动技术和通信技术，实现了对配电设备的远程控制和管理。
3. 第三代配电网自动化技术：在第二代技术的基础上，引入了智能化技术和自适应控制技术，实现了对配电网的智能化管理和优化控制。
三、配电网自动化技术的关键技术1. 遥信技术：通过遥信装置实现对配电设备状态的监测，包括开关状态、电流、电压等信息的采集和传输。
2. 遥测技术：通过遥测装置实现对配电设备参数的监测，包括电流、电压、功率因数等参数的采集和传输。
3. 遥控技术：通过遥控装置实现对配电设备的远程控制，包括开关的合闸和分闸操作。
4. 远动技术：通过远动装置实现对配电设备的远程操作和控制，包括开关的合闸、分闸、重合闸等操作。
5. 通信技术：通过通信网络实现遥信、遥测、遥控和远动信息的传输和交换。
6. 智能化技术：通过引入智能算法和人工智能技术，实现对配电网的智能化管理和优化控制。
7. 自适应控制技术：通过采集和分析配电设备的运行数据，实时调整控制策略，提高配电网的运行效率和可靠性。
四、配电网自动化技术的应用1. 配电设备监测与保护：通过遥信和遥测技术，实时监测配电设备的状态和参数，及时发现故障并采取保护措施，确保配电网的安全运行。
2. 配电设备远程控制：通过遥控和远动技术，实现对配电设备的远程操作和控制，提高操作的灵活性和效率。
3. 配电网负荷管理：通过遥测技术和智能化技术，实时监测和分析配电网的负荷情况，根据负荷需求进行优化调度，提高配电网的供电能力和经济性。
4. 配电网故障定位与恢复：通过遥信和遥测技术，及时发现配电网故障的位置和原因，并通过远动技术快速恢复供电，减少停电时间。
第5章配电SCADA系统的组织1.SCADA系统包括哪几部分。
馈线自动化与配网进线监视、变电站自动化等一起构成一体化的配电SCADA系统；2.构造配电SCADA系统应进行的工作。
1）10kV线路的分段、联络开关能具备电动分合闸，并分别装设FTU单元；2）10kV配变应装设TTU单元；3）开闭所与配电变电站内应装设RTU，或微机综合保护测控装置；4）10kV进线监控由地调或区调转发；5）市区供电局设置基于计算机网络的配电SCADA系统；6）合理选择通信方式，满足实时性数据传输的要求；7）对分散的测控点，可设置区域工作站。
3.建设一个城市的配电自动化系统，说明设计思路、系统组成、各子系统结构框图及通信类型选择。
第6章远方抄表与电能计费系统1.电子式电能表类型类型：热电转换型、模拟乘法器型、数字乘法器型，其中数字乘法器型最适合于远方抄表技术。
①热电转换型：通过热电转换电路，使热电偶输出与平均功率成正比。
②模拟乘法器型：包括分割乘法器、跨导型乘法器、霍尔效应乘法器。
通过对电流、电压进行脉宽、幅度调制，或通过模拟乘法器实现。
③数字乘法器型：以微处理器为核心，由A/D对输入电流、电压进行交流采样和数字处理，功能多2.抄表方式分类1）手工抄表；2）本地自动抄表；3）移动式自动抄表；4）预付费电能计费；5）远程自动抄表。
3.远程自动抄表电能计费系统的组成及系统结构组成：具有自动抄表功能的电能表、抄表集中器、抄表交换机、中央信息处理机。
1）电能表脉冲型：分电压型(传输距离近，三线传输方式)、电流型(传输距离远，两线传输方式)。
智能型：分RS-485通信接口型、低压配电线载波通信接口型。
2）抄表集中器将电能表数据集中后，通过电力载波或其它通信方式上传。
3）抄表交换机收集抄表集中器的数据，然后通过公用电话网或其他方式上传到计费中心计算机网络。
4）中央信息处理机整个远程自动抄表系统的管理层设备，可由单台计算机或计算机局域网配合相应的抄表软件构成。
配电自动化复习知识点整理一、配电自动化概述配电自动化是指利用现代电子技术、通信技术、计算机及网络技术，将配电网的实时运行、电网结构、设备、用户等信息进行集成，实现对配电网的监测、控制和管理，从而提高供电可靠性、改善供电质量、降低运行成本。
配电自动化系统通常由主站、子站、终端和通信网络组成。
主站负责整个系统的运行监控和管理；子站起到信息汇集和转发的作用；终端安装在配电网的各个节点，用于采集数据和执行控制命令；通信网络则保障数据的可靠传输。
二、配电自动化的主要功能1、数据采集与监控（SCADA）实时采集配电网的电气量（如电压、电流、功率等）和非电气量（如开关状态、油温等）。
对采集的数据进行处理和显示，为运行人员提供直观的电网运行状态信息。
2、故障处理故障检测：通过监测电气量的变化，快速准确地判断故障发生的位置和类型。
故障隔离：迅速断开故障区域与正常区域的连接，缩小停电范围。
恢复供电：在故障隔离后，自动或手动恢复非故障区域的供电，提高供电可靠性。
3、无功补偿与电压调节实时监测电网的无功功率和电压，自动投切无功补偿设备，以维持电压在合格范围内，提高电能质量。
4、负荷管理对用户的负荷进行监测和分析，实现负荷预测和负荷控制，优化电网的负荷分布。
5、配电自动化高级应用网络重构：根据电网的运行状态和负荷变化，自动调整电网的运行方式，优化网络结构，降低网损。
停电管理：对停电事件进行管理，包括停电计划的制定、执行和跟踪，以及停电信息的发布和通知。
三、配电自动化的通信技术1、有线通信光纤通信：具有传输速率高、抗干扰能力强、可靠性高的优点，但建设成本较高。
电力线载波通信：利用电力线路作为传输介质，无需额外铺设通信线路，但通信质量受电网干扰较大。
2、无线通信无线公网：如 GPRS、CDMA 等，覆盖范围广，但安全性和实时性相对较差。
无线专网：如 WiMAX、LTE 等，具有较高的安全性和实时性，但建设和维护成本较高。
在实际应用中，通常根据具体情况采用多种通信方式相结合的方式，以满足配电自动化系统对通信的要求。
配网自动化基本知识配网自动化是指利用现代控制技术和信息通信技术对配电网进行监测、控制和管理的系统。
它通过应用远动终端、自动装置、数字化保护装置、通信设备等，实现对配电网络的自动化操作和管理，提高配电网的可靠性、经济性和安全性。
一、配网自动化的基本原理配网自动化的基本原理是将控制与保护装置与通信装置相互连接，通过网络实时地传输数据和控制指令。
其主要包括以下几个方面：1. 数据采集：通过远动终端、智能电能表等设备，实时采集配电网中的电量、电压、电流等重要参数。
2. 数据传输：利用通信设备将采集到的数据传输到监控中心或管理系统，实现对配电网的远程监测和操作。
3. 监测与分析：监控中心或管理系统对接收到的数据进行分析和处理，实时掌握配电网的运行状态。
4. 控制与操作：根据监测和分析结果，下发控制指令，对配电网进行操作，如进行故障检测与定位、开关操作等。
5. 故障处理：一旦发生故障，配网自动化系统能够迅速检测并定位故障点，实现快速修复，减少停电时间。
二、配网自动化的主要组成部分配网自动化系统由以下几个主要组成部分组成：1. 远动终端：安装在配电变电所或线路上的设备，用于采集电力参数数据，并将数据传输给监控中心或管理系统。
2. 自动装置：用于实现对配电设备的自动控制，包括自动开关、自动负荷分配装置等。
3. 数字化保护装置：主要用于对变电设备和线路进行保护，实时监测设备的状态，并在故障发生时及时切除故障。
4. 通信设备：用于实现不同设备之间的数据传输和通讯，包括无线通信、有线通信等多种方式。
5. 监控中心或管理系统：用于对采集到的数据进行分析和处理，实现对配电网的远程监控和操作。
三、配网自动化的优势和应用配网自动化具有以下几个优势：1. 提高可靠性：通过实时监测设备的状态和运行情况，及时发现故障并采取措施，减少停电时间。
2. 提高经济性：优化电网运行策略，合理调度电力资源，减少无谓的损耗，提高电网的运行效率。

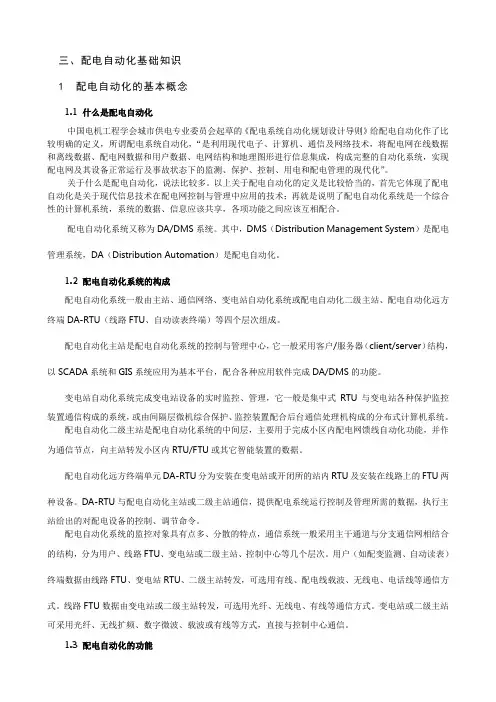

三、配电自动化基础知识1 配电自动化的基本概念1.1 什么是配电自动化中国电机工程学会城市供电专业委员会起草的《配电系统自动化规划设计导则》给配电自动化作了比较明确的定义，所谓配电系统自动化，“是利用现代电子、计算机、通信及网络技术，将配电网在线数据和离线数据、配电网数据和用户数据、电网结构和地理图形进行信息集成，构成完整的自动化系统，实现配电网及其设备正常运行及事故状态下的监测、保护、控制、用电和配电管理的现代化”。
关于什么是配电自动化，说法比较多。
以上关于配电自动化的定义是比较恰当的，首先它体现了配电自动化是关于现代信息技术在配电网控制与管理中应用的技术；再就是说明了配电自动化系统是一个综合性的计算机系统，系统的数据、信息应该共享，各项功能之间应该互相配合。
配电自动化系统又称为DA/DMS系统。
其中，DMS（Distribution Management System）是配电管理系统，DA（Distribution Automation）是配电自动化。
1.2 配电自动化系统的构成配电自动化系统一般由主站、通信网络、变电站自动化系统或配电自动化二级主站、配电自动化远方终端DA-RTU（线路FTU、自动读表终端）等四个层次组成。
配电自动化主站是配电自动化系统的控制与管理中心，它一般采用客户/服务器（client/server）结构，以SCADA系统和GIS系统应用为基本平台，配合各种应用软件完成DA/DMS的功能。
变电站自动化系统完成变电站设备的实时监控、管理，它一般是集中式RTU与变电站各种保护监控装置通信构成的系统，或由间隔层微机综合保护、监控装置配合后台通信处理机构成的分布式计算机系统。
配电自动化二级主站是配电自动化系统的中间层，主要用于完成小区内配电网馈线自动化功能，并作为通信节点，向主站转发小区内RTU/FTU或其它智能装置的数据。
配电自动化远方终端单元DA-RTU分为安装在变电站或开闭所的站内RTU及安装在线路上的FTU两种设备。
第一章概述1.名词解释1）配电系统：配电区域内的配电线及配电设施的总称。
它由变电站、配电站、配电变压器及二次变电站以下各级线路、发电厂直配线路和进户线及用电设备组成。
2）配电系统自动化:（DSA)“是利用现代电子、计算机、通信及网络技术,将配电网在线数据和离线数据等配电网数据和用户数据、电网结构和地理图形进行信息集成,构成完整的自动化系统，实现配电网及其设备正常运行及事故状态下的监测、保护、控制、用电和配电管理的现代化。
”3）SCADA：（SCADA系统)即数据采集与监视控制系统。
是以计算机为基础的生产过程控制与调度自动化系统。
它可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。
4）SA（变电站自动化)：包括配电所、开关站自动化。
它是利用现代计算机技术、通信技术将变电站的二次设备（包括测量仪表、信号系统、继电保护、自动装置和远动装置等）经过功能组合和优化设计，利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护,以及与调度通信等综合性的自动化功能。
5）FA（馈线自动化）:包括故障自动隔离和恢复供电系统，馈线数据检测和电压、无功控制系统.主要是在正常情况下，远方实时监测馈线分段开关与联络开关的状态及馈线电流、电压情况,并实现线路开关的远方分合闸操作；在线路故障时，能自动的记录故障信息、自动判别和隔离馈线故障区段以及恢复对未故障区段的供电.6）DMS（配电管理系统）：就是利用当前先进的计算机监控、网络通信、数据处理技术对配电的运行工况进行监视、控制，并对其设备、图纸和日常工作实现离线、在线管理，提高配电运行的可靠性和故障自动分段、故障快速处理.包括配电网SCADA、配电网的负荷管理功能(LM）和一些配电网分析软件（DPAS),如网络拓扑、潮流、短路电流计算、电压/无功控制、负荷预报、投诉电话处理、变压器设备管理等。
配电网的特点：1、深入城市中心和居民密集点。
2、传输功率和距离一般不大。
3、供电容量、用户性质、供电质量和可靠性要求千差万别。
4、变压器中性点不接地（或经过电阻、消弧线圈接地），发生单相短路允许供电一段时间，与国外配电网运行方式不同。
实现配电自动化在技术和管理方面存在哪些难点：1、技术方面问题早期配电网架存在缺陷且配电设备陈旧落后。
配电网的拓扑结构必须符合自动化控制要求；配电自动化技术和相关系统、装置不够成熟；供应商和运行单位的实施力量不足。
（系统复杂性、通信系统建设、满足户外运行的需要）2、管理方面问题相关标准和规范十分匮乏且出台严重滞后，造成配电自动化建设缺乏有效指导，标准化程度远远不够，自动化系统的分步建设困难；有关单位对开展配电自动化工作的复杂性认识不足，应用主体不明确，后期运行和维护工作跟不上。
配电自动化：以一次网架和设备为基础，以配电自动化系统为核心，综合利用多种通信方式，实现对配电网（含分布式电源、微电网等）的监测与控制，并通过与相关应用系统的信息集成，实现配电网的科学管理。
配电自动化系统：实现配电网的运行监视和控制的自动化系统，具备配电SCADA、馈线自动化、电网分析应用及与相关应用系统互连等功能，主要由配电自动化系统主站、配电终端、配电子站和通信通道等部分组成。
配电SCADA：是配电自动化主站系统的基本功能，DSCADA通过人机交互，实现配电网的运行监视和远方控制，为配电网的生产指挥和调度提供服务。
（主要来源于实时数据的采集）馈线自动化：利用自动化装置（系统），监视配电线路的运行状态，及时发现线路故障，迅速诊断出故障区域并将故障区域隔离，快速恢复对非故障区域供电。
（三步曲：故障定位、隔离、恢复供电）配电自动化主站系统：是配电自动化系统的核心部分，主要实现配电网数据采集与监控等基本功能和电网拓扑分析应用等扩展功能，并具有与其他应用信息系统进行信息交互的功能，为配电网调度指挥和生产管理提供技术支持。
配电终端：是安装于中压配电网现场的各种远方监测、控制单元的总称，主要包括配电开关监控终端（FTU）、配电变压器监测终端（TTU）、开关站（开闭所）和公用及用户配电所的监控终端等。
配电子站：为优化系统结构层次、提高信息传输效率、便于配电通信系统组网而设置的中间层，实现所辖范围内的信息汇集、处理或配电网区域故障处理、通信监视等功能。
信息交互：为扩大配电信息覆盖面、满足更多应用功能的需要，配电自动化系统与其他相关应用系统间通过标准接口实现信息交换和数据共享。
多态模型：针对配电网在不同应用阶段和状态下的操作控制需要，建立的多场景配电网模型，一般分为实时态、研究态、未来态等。
网络优化与分析：包括潮流分析和网络拓扑优化，目的在于通过以上手段达到减少线损、改善电压质量、降低运行成本、提高供电质量所必须的分析等目的。
工作管理系统：对在线工作设备进行监测，并对采集数据进行分析，以确定设备实际磨损状态，据此制定检修规划的顺序进行计划检修。
调度员培训模拟系统：通过用软件对配电网的模拟仿真手段，对调度员进行培训。
当系统的数据来自实时采集时，也可以帮助调度员在操作前了解操作结果，从而提高调度的安全性。
实现配电自动化的意义1、提高供电可靠性：2、提高设备利用率：3、经济优质供电：4、提高配电网应急能力：5、通过对配电网运行情况的长期监视和记录，掌握负荷特性和发展趋势，为科学开展配电网规划、建设与改造提供客观依据。
6、保证抄表计费及时和准确，提高了企业的经济效益和工作效率，并可为用户提供自动化的用电信息服务等。
7、提高供电企业的管理现代化水平和客户服务质量。
配电自动化有哪些基本功能1、安全监视功能：通过采集配电网上的状态量（如开关位置和保护动作情况）和模拟量、电度量，从而对配电网的运行状况进行监视。
2、控制功能：远方控制开关的合闸或跳闸、有载调压设备升压或降压，以达到所期望的电压质量要求目的（如满足电压质量要求、无功补偿和负荷平衡等）。
3、保护功能：检测和判断故障区段（定位）、并隔离故障区域（隔离）、恢复正常区域供电。
信息管理子过程的作用信息管理子过程是一个最基本功能，参与所有的功能管理，对配电网的运行情况实现及时准确的监视，是对其进行控制的基础。
可靠性管理子过程的作用尽量减少故障对配电自动化的影响。
除了能显著提高服务质量外，还可以使配电网得到充分利用，提高排除故障的效率和降低劳动强度。
经济性管理子过程的作用提高配电网的利用率和减少网损。
电压管理子过程的作用监测和管理网上关键位置处的电压，以便将其控制在所期望的范围内。
负荷管理子过程的作用通过对用户负荷进行远方控制方法来抑制高峰负荷、错开负荷周期，通过实行分时计费等手段引导用户调节用电时间，达到削峰填谷、改善负荷曲线的目的。
配电自动化的发展趋势1、多样化2、标准化3、自愈4、经济高效5、适应分布式电源接入电力系统的分区和分层结构电力系统是由电能生产系统（发电）、输送与分配系统（输电、变电与配电）、消费系统（用电系统）和相应的辅助设施（如继电保护、安全自动装置、调度自动化系统等）组成的控制系统。
输配电系统的中性点接地方式直接接地、经消弧线圈接地、经电阻接地和中性点不接地。
中性点经电阻接地方式按接地电流大小分为高阻接地和低阻接地。
“手拉手”环状架空网的结构特点由两条辐射状架空馈线通过联络开关相互连接构成单环电缆网的结构特点单环电缆网的构成与”手拉手“环状架空网类似，只是其馈线开关一般由环网柜构成。
多分段多联络状网的结构特点和适用范围结构特征：一条馈线分成N段，各馈线分别经过联络开关与各不相同的备用电源联络。
适用范围：架空馈线、电缆馈线。
不同网架电网的电路利用率是多少多供一备电缆网最大可达﹝（N-1）/N﹞%、双环网 50%、对射电缆网最大利用率只能达到50% 、双射电缆网最大利用率只能达到50% 多分段多联络状网最大利用率可以达到[N/(1+N)]%，N=1时，转换为“手拉手”环状网。
手拉手”环状架空网最大利用率只能达到50%配电自动化系统的组成主要由配电主站、配电子站、配电终端和通信通道组成。
配电主站的作用及组成实现数据采集、处理及存储、人机联系和各种应用功能。
配电子站的作用主站与终端之间的中间层设备，用于通信汇集，也可根据需要实现区域监控功能。
（区域工作站的作用）。
配电终端的作用安装在一次设备运行现场的自动化装置，根据具体应用对象选择不同的类型。
（RTU、FTU、TTU等）。
通信通道的作用连接配电主站、配电子站和配电终端之间实现信息传输的通信网络。
（多种通信方式的混合组成）。
配电终端分类及各作用：根据监控对象的不同，配电终端分为馈线终端（FTU）、站所终端（DTU)、配备终端（FTU）等三大类。
馈线终端用于中压馈线开关设备的测控，包括柱上分段开关、分支线开关、环网柜等配电终端；站所终端用于中压馈线中站所设备的测控，包括开闭所、配电所、箱变等配电终端；配变终端用于配电变压器的监测。
根据实际运行情况，配电终端应满足哪些技术要求1、满足智能化应用要求2、解决后备电源问题3、满足户外工作环境要求配电终端的结构设计应紧凑、小型化、通风散热，防护等级为IP54，满足户外工作的环境温度和相对湿度要求。
4、满足抗干扰要求5、满足输入、输出回路安全防护要求6、满足通信功能7、与一次设备接口良好配合8、易于安装和维护配电终端的基本功能包括哪些内容1、SCADA测控功能：遥信、遥测、遥控功能2、自诊断、自恢复功能：具有自诊断功能，支持功能模块的自检、互检与自恢复。
3、运行维护功能：远方和就地维护功能4、存储功能工作电源监视功能：失去外部工作电源时，配电终端具有远方及当地告警指示功能。
5、不间断供电：具备后备电源或相应接口，当主电源故障时，能够自动无冲击投入，以保证装置本身、通信终端的不间断供电。
6、通信功能：远程通信、当地通信以及维护通信三种方式。
7、通道监视功能：能够监视通道接收及发送数据，具备误码检测功能，可方便进行数据分析及通道故障排除。
无主站系统包括哪两种形式1、第一种形式的无主站系统是指基于就地检测和控制技术的馈线自动化系统。
2、第二种形式的无主站系统是相对独立于主站的智能分布式馈线自动化系统，取决于配电终端的智能化和光纤快速通道。
小型系统的特征、配置及适用范围是什么1、小型系统：对实时信息接入量小于10万点的配电自动化实施地区，可以选用基本功能来设计和构建配电自动化系统。
2、配置：主站配置相对简单，能够实现完整的配电SCADA功能和馈线故障处理功能。
3、适用范围：利用多种通信手段，以实现遥信和遥测功能为主，对相关配电线路和一次设备的运行数据和状态进行采集和监测，也可根据实际需要对具备电动操作机构和良好通信条件的配电开关/断路器进行遥控，即实行三遥。
在三遥基础上，也可以实现小范围的集中型馈线自动化功能，对于已实现就地型馈线自动化的区域也可以纳入系统统一管理。
中型系统的特征、配置及适用范围是什么1、中型系统：对于实时信息接入量在10-50万点的配电自动化实施地区，可以选用“基本功能+扩展功能（配电网分析应用部分）和信息交互功能”来设计和构建配电自动化系统。
2、功能：具备完整的配电SCADA功能，发挥主站强大的处理能力，实现大范围的集中型馈线自动化功能。
在配电终端配合下，由主站统一进行配电网故障识别、定位、隔离和非故障区域自动恢复供电。
通过与上级调度自动化系统、生产管理系统、电网GIS平台等其他应用系统的互联，建立完整的配电模型，实现基于配电网拓扑的各类应用功能，为配电网生产和调度提供较全面服务。
大型系统的特征、配置及适用范围是什么1、大型系统：对于实时信息接入量大于50万点的配电自动化实施地区，可以选用“基本功能+扩展功能（配电应用及智能化部分）和信息交互功能”来设计和构建配电自动化系统。
2、主要特点：除具备中型系统的全部功能之外，通过信息交互总线实现配电自动化系统与相关应用系统的互联，整合配电信息，外延业务流程，扩展和丰富配电自动化系统的应用功能，支持配电生产、调度、运行及用电等业务的闭环管理，为配电网安全和经济指标的综合分析以及辅助决策提供服务。
配电通信网分为哪两层配电通信网分为骨干网和接入网两层调制解调器的作用1、将基带信号的频谱搬到载频附近，以适应信道频带的要求，便于发送和接收。
2、实现信道的多路复用。
3、压缩信号带宽，以便于利用话带传输设备进行数据传输。
复接分接器的作用将一个高速的数据传输信道转换成多个效低速的数据传输信道。
工业以太网的特点及存在的问题特点：成本低、容易组网；有相当高的数据传输速率；资源共享；易与以太网连接；软硬件资源丰富；并且受到广泛的技术支持。
存在的问题：传输的不确定性问题。
可靠性问题：以太网本质上采用竞争方式，具有超时重发机制，因此会引发单点故障传播，使得故障节点独占总线而导致其他节点传输失败。
