一文深度了解磁传感器的应用场景(值得典藏)磁传感器是一种广泛应用于各种领域的传感器技术。
它利用磁性材料的特性来测量和检测磁场的变化。
随着技术的不断进步和应用领域的扩大，磁传感器在许多行业中发挥着重要的作用。
本文将深入探讨磁传感器的应用场景，并介绍其在不同领域中的具体应用。
一、汽车行业磁传感器在汽车行业中具有广泛的应用。
例如，在车辆的行驶过程中，磁传感器可以检测车辆的速度和方向，从而实现车辆的导航和定位。
此外，磁传感器还可以用于测量和监测车辆引擎的转速和位置，以便实现发动机的控制和调节。
磁传感器还可以在车辆的制动系统中使用，用于检测车轮的转动状态，从而实现刹车的控制和调节。
二、医疗设备在医疗设备领域，磁传感器也发挥着重要的作用。
例如，在磁共振成像（MRI）设备中，磁传感器用于检测和测量人体内部的磁场变化，从而实现对人体内部器官和组织的成像。
此外，磁传感器还可以用于监测和控制人工智能设备中的磁场，以实现对人工智能设备的操作和控制。
三、工业自动化磁传感器在工业自动化领域中具有广泛的应用。
例如，在工业机械的位置检测和测量中，磁传感器可以用于检测和测量机械部件的位置和运动状态，从而实现对机械的控制和调节。
此外，磁传感器还可以用于监测和控制工业自动化系统中的磁场，以实现对工业自动化系统的操作和控制。
四、电子产品在电子产品领域，磁传感器也扮演着重要的角色。
例如，在智能手机和平板电脑中，磁传感器可以用于实现屏幕旋转和方向感知功能。
此外，磁传感器还可以用于检测和测量电子产品中的磁场，从而实现对电子产品功能的控制和调节。
总结起来，磁传感器具有广泛的应用场景。
它在汽车行业、医疗设备、工业自动化以及电子产品等领域都发挥着重要的作用。
随着技术的不断发展和应用领域的扩大，磁传感器的应用前景将更加广阔。
相信未来，磁传感器在更多领域中将发挥出更强大的作用，为人们的生活和工作带来更多的便利与创新。
以上便是关于磁传感器应用场景的一文深度了解，相信读者在阅读本文后能对磁传感器的广泛应用有更加全面深入的了解。
地磁车辆检测器方案1. 背景如今，随着城市化进程的加快，城市的交通拥堵问题日益凸显。
如何精确监控车辆的流量，成为了城市管理部门关注的重点。
市面上已经有一些车辆检测方案，如视频识别、车牌识别等，但这些方案都需要较大的成本投入和技术支持。
而地磁车辆检测器则是一种相对便宜和简单的方案。
2. 技术原理地磁车辆检测器利用地磁传感器感知车辆通过时的磁场变化，从而实现车辆检测。
具体原理如下：•车辆通过时，车辆上的金属部件 (如金属轮胎) 会对地面的磁场产生干扰。
•地磁传感器感知到磁场变动，将信号传递给检测器。
•检测器对信号进行分析和处理，判断是车辆通过触发信号还是其他原因引起的误触发信号。
•如果是车辆通过触发信号，则记录车辆通过时间和车辆信息。
3. 实现方案通过上述原理，可以得出一个简单的地磁车辆检测方案：•选用合适的地磁传感器：地磁传感器的灵敏度和可靠性直接影响车辆检测的准确性和稳定性。
•选择合适的检测器：检测器需要具备数据处理和存储、通信等功能，以支持车辆检测数据的采集和管理。
•布置地磁传感器：在车道上布置地磁传感器，保证在车辆通过时，传感器能够准确感知到磁场变动。
•数据采集和管理：检测器将地磁传感器获取到的数据发送至服务器或本地数据中心进行存储和分析，从而实现车辆流量的监测和统计。
4. 应用场景地磁车辆检测器主要适用于道路交通流量监测，可用于：•道路通行管理：对车辆通过的数量和时间进行统计分析，了解道路拥堵情况，并根据情况对道路进行调控，调整车道限行或实施车辆限行等措施。
•停车场管理：通过车位布置地磁传感器，管理者可以对车位使用情况进行监测和统计，避免车位过度占用和车辆挪动等情况。
5. 优缺点分析优点•成本低：地磁车辆检测器成本相对较低，安装和维护简单方便，成本投入更为合理。
•稳定可靠：地磁车辆检测器在车辆检测方面稳定可靠，准确率较高。
•可扩展性强：地磁传感器安装简单，可根据应用场景的需求随时扩展和调整车道数量。

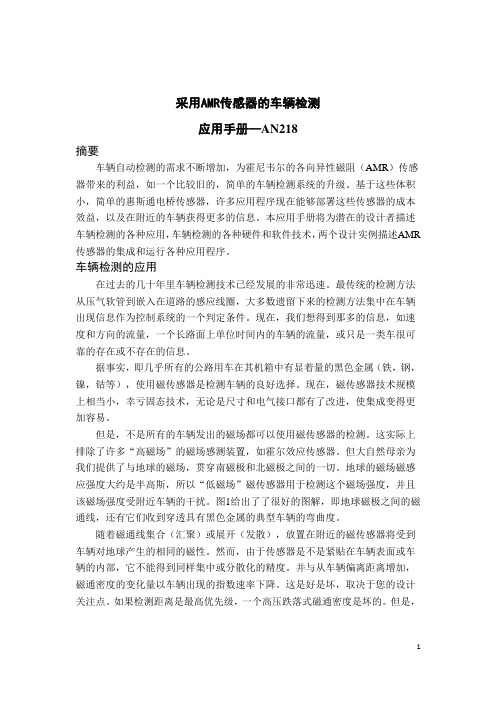

采用AMR传感器的车辆检测应用手册—AN218摘要车辆自动检测的需求不断增加，为霍尼韦尔的各向异性磁阻（AMR）传感器带来的利益，如一个比较旧的，简单的车辆检测系统的升级。
基于这些体积小，简单的惠斯通电桥传感器，许多应用程序现在能够部署这些传感器的成本效益，以及在附近的车辆获得更多的信息。
本应用手册将为潜在的设计者描述车辆检测的各种应用，车辆检测的各种硬件和软件技术，两个设计实例描述AMR 传感器的集成和运行各种应用程序。
车辆检测的应用在过去的几十年里车辆检测技术已经发展的非常迅速。
最传统的检测方法从压气软管到嵌入在道路的感应线圈，大多数遗留下来的检测方法集中在车辆出现信息作为控制系统的一个判定条件。
现在，我们想得到那多的信息，如速度和方向的流量，一个长路面上单位时间内的车辆的流量，或只是一类车很可靠的存在或不存在的信息。
据事实，即几乎所有的公路用车在其机箱中有显着量的黑色金属（铁，钢，镍，钴等），使用磁传感器是检测车辆的良好选择。
现在，磁传感器技术规模上相当小，幸亏固态技术，无论是尺寸和电气接口都有了改进，使集成变得更加容易。
但是，不是所有的车辆发出的磁场都可以使用磁传感器的检测。
这实际上排除了许多“高磁场”的磁场感测装置，如霍尔效应传感器。
但大自然母亲为我们提供了与地球的磁场，贯穿南磁极和北磁极之间的一切。
地球的磁场磁感应强度大约是半高斯，所以“低磁场”磁传感器用于检测这个磁场强度，并且该磁场强度受附近车辆的干扰。
图1给出了了很好的图解，即地球磁极之间的磁通线，还有它们收到穿透具有黑色金属的典型车辆的弯曲度。
随着磁通线集合（汇聚）或展开（发散），放置在附近的磁传感器将受到车辆对地球产生的相同的磁性。
然而，由于传感器是不是紧贴在车辆表面或车辆的内部，它不能得到同样集中或分散化的精度。
并与从车辆偏离距离增加，磁通密度的变化量以车辆出现的指数速率下降。
这是好是坏，取决于您的设计关注点。
如果检测距离是最高优先级，一个高压跌落式磁通密度是坏的。
磁场在交通运输领域的应用随着科技的不断发展，磁场技术在交通运输领域中的应用日益广泛。
磁场技术作为一种非接触性的技术手段，在智能交通系统、高速铁路、磁悬浮交通等方面都发挥着重要作用。
本文将重点探讨磁场在交通运输领域的应用，以及其带来的便利和优势。
一、智能交通系统的磁场应用智能交通系统旨在通过各类传感器和通信技术的应用，提高交通管理的智能化程度。
磁场在智能交通系统中被广泛用于车辆检测和车流量统计。
例如，地磁检测器可以通过感知车辆经过时磁场的变化来实现车辆的自动检测及计数。
这项技术不但准确，而且响应速度快，极大地提高了交通数据的采集效率。
二、高速铁路的磁场应用高速铁路作为一种重要的交通工具，其安全性和稳定性一直是人们关注的焦点。
磁场技术在高速铁路中的应用主要包括了磁悬浮技术和磁吸附技术。
磁悬浮技术以磁场的吸引和排斥原理，使列车能够悬浮在轨道上，从而避免了传统轨道与车轮的摩擦，提高了行驶效率和运行速度。
磁吸附技术则是利用磁场吸引列车底部的沿轨力，使其稳定行驶于轨道上。
这两项技术的应用，不仅提高了高速铁路的安全性，还极大地提升了列车的运行速度和舒适度。
三、磁悬浮交通的磁场应用磁悬浮交通是一种基于磁场原理的新型交通方式，它利用磁场的排斥和吸引力来推动和悬浮交通工具，从而实现无摩擦、高效率的运输。
磁悬浮交通具有运行速度快、能源利用效率高、环境污染小等优势，被誉为“第四代交通工具”。
在磁悬浮交通中，磁场传感器起着关键作用。
它们能够感知磁场的变化并将信号传递给控制系统，保证列车的稳定运行。
四、磁场在地下管道检测中的应用随着城市化进程的推进，地下管道的建设数量急剧增加，使得地下管道的维护和检测变得尤为重要。
磁场技术的应用为地下管道检测提供了一种非破坏性、高效率的方法。
利用磁场传感器可以检测到埋在地下的金属管道及其方位，从而解决了地下管道无法直观检测的问题。
这项技术的应用不仅提高了地下管道的维修效率，还减少了对地貌的破坏性。
基于智能传感器的交通流量监测技术应用在当今社会，交通流量的监测对于城市规划、交通管理以及公众出行都具有至关重要的意义。
随着科技的不断发展，基于智能传感器的交通流量监测技术应运而生，为我们提供了更加准确、实时和高效的交通流量数据。
智能传感器是一种能够感知周围环境并将其转化为可处理的电信号的设备。
在交通领域，它们被广泛应用于监测车辆的数量、速度、类型以及道路的拥堵情况等。
这些传感器通常安装在道路的关键位置，如路口、桥梁、隧道等，通过与数据处理系统的连接，将收集到的信息及时传输和分析。
常见的智能传感器类型包括地磁传感器、微波传感器和视频传感器等。
地磁传感器通过检测车辆对地磁场的干扰来判断车辆的存在和通过情况。
它具有安装方便、维护成本低的优点，适用于对道路破坏较小的场景。
微波传感器则利用微波的反射和散射特性来测量车辆的速度和距离，能够在恶劣天气条件下保持较好的性能。
视频传感器通过拍摄道路图像，运用图像处理技术来识别车辆和提取交通参数。
虽然其安装和维护成本相对较高，但能够提供更加丰富和直观的交通信息。
基于智能传感器的交通流量监测技术在实际应用中带来了诸多优势。
首先，它能够提供实时准确的交通流量数据，使交通管理部门能够及时了解道路的拥堵状况，从而采取有效的疏导措施，如调整信号灯时间、发布交通预警等。
这有助于减少交通拥堵，提高道路通行效率。
其次，该技术可以为城市规划提供重要的依据。
通过长期的交通流量监测数据，规划部门能够了解不同区域的交通需求，合理规划道路网络、设置公共交通站点以及优化土地利用，以促进城市的可持续发展。
再者，对于公众出行来说，基于智能传感器的交通流量监测技术能够为导航软件提供实时的路况信息，帮助出行者选择最优的出行路线，节省出行时间。
同时，公共交通运营部门也可以根据实时交通流量调整车辆的发车频率和运营线路，提高公共交通的服务质量和吸引力。
然而，在应用过程中，基于智能传感器的交通流量监测技术也面临一些挑战。
磁感应在交通工具中的应用在现代社会，磁感应技术被广泛应用于各种交通工具中，为出行提供了便利和安全保障。
通过磁感应技术的应用，交通工具能够实现自动控制、导航、安全监测等功能，从而提高行车效率和驾驶体验。
本文将就磁感应在交通工具中的应用进行探讨。
一、磁感应在地铁系统中的应用地铁系统是现代城市交通的重要组成部分，而磁感应技术在地铁的运营中起着重要的作用。
首先，地铁的列车位置和运行速度都需要通过磁感应传感器来实时监测和控制，以保证列车的正常运行和安全。
其次，地铁系统中的自动扶梯和电梯也需要借助磁感应技术来实现自动控制和灵活运转。
此外，磁感应技术还可以应用于地铁站的安全门禁系统，通过感应地铁乘客的电子卡片，实现进出站的自动识别和控制。
二、磁感应在智能交通信号控制中的应用在城市交通路口，磁感应技术被广泛应用于智能交通信号控制系统中，以提高交通流量的效率和道路安全。
通过在道路上埋设磁感应线圈和传感器，可以实时检测车辆的存在和车流量，从而智能地控制红绿灯的切换。
这种磁感应交通信号控制系统可以根据实时交通状况动态调整交通信号灯的切换时间，减少交通拥堵，提高交通流畅性和效率。
三、磁感应在车辆导航系统中的应用现代车辆导航系统中的磁感应技术可以通过感知地球的磁场来确定车辆的方向和位置，为驾驶员提供准确的导航信息。
磁感应导航系统利用车载磁感应传感器感知地球的磁场强度和磁场方向，然后与地图等数据进行比对，从而确定车辆的准确位置，并给出最佳行驶路线。
这种导航系统的应用使驾驶员能够更加方便和快捷地找到目的地，提高行车效率和导航准确性。
四、磁感应在车辆安全监测中的应用磁感应技术还可以应用于车辆的安全监测系统中，以提供全方位的安全保障。
例如，车辆的倒车雷达系统就是利用磁感应传感器来监测车辆周围的障碍物和距离，及时提示驾驶员避免碰撞。
此外，车辆的防盗报警系统也可以利用磁感应技术，通过监测车辆是否被非法移动或擅自接触，发出报警信号，保护车辆的安全。
传感器技术在交通监测中的应用在现代社会，交通的高效运行对于经济发展和人们的日常生活至关重要。
为了实现交通的智能化管理和优化，传感器技术发挥着不可或缺的作用。
传感器就像是交通系统的“眼睛”，能够实时收集各种数据，为交通决策提供有力支持。
传感器技术的类型多种多样，其中常见的包括地磁传感器、微波传感器、视频传感器等。
地磁传感器通过检测车辆对地磁场的干扰来判断车辆的存在和通过情况。
它安装简单，不易受到天气和光线的影响，能够准确地获取车辆的流量和速度等信息。
微波传感器则利用微波的反射原理来监测交通状况，它可以在较大范围内同时监测多个车辆，对于快速移动的车辆检测效果较好。
视频传感器则通过摄像头拍摄道路画面，然后利用图像处理技术分析车辆的行为和交通流量。
这种传感器能够提供直观的图像信息，但在恶劣天气条件下可能会受到一定影响。
在交通监测中，传感器技术有着广泛的应用场景。
首先是交通流量监测。
通过在道路上合理布置传感器，可以实时获取车流量的大小、方向和变化趋势。
这些数据对于交通管理部门优化信号灯控制、规划道路建设以及调整交通策略具有重要意义。
例如，在高峰期，如果某个路口的车流量过大，交通管理系统可以根据传感器反馈的数据延长绿灯时间，以缓解交通拥堵。
其次，传感器技术在车速监测方面也发挥着关键作用。
准确了解车辆的行驶速度对于保障交通安全和维持交通秩序至关重要。
通过传感器检测车速，一旦发现超速行驶的车辆，交通执法部门可以及时采取措施进行处罚和警示，从而减少交通事故的发生。
再者，车辆类型识别也是传感器技术的重要应用之一。
不同类型的车辆，如客车、货车、摩托车等，在道路上的行驶特点和对交通的影响各不相同。
传感器能够通过车辆的外形、重量等特征来识别车辆类型，为交通规划和管理提供更精细的数据支持。
此外，传感器技术还可以用于交通事件检测。
例如，当发生交通事故、道路施工或车辆故障等突发事件时，传感器能够迅速感知并将相关信息传递给交通管理中心，以便及时采取救援和疏导措施，减少事件对交通造成的影响。
传感器技术在智能交通中的应用教程智能交通是当今社会发展的一个重要领域，它通过智能化的技术手段，为交通管理、交通流量调度、交通安全等提供了有效的解决方案。
而在智能交通系统中，传感器技术发挥着至关重要的作用。
本篇文章将介绍传感器技术在智能交通中的应用，以及它的工作原理和优势。
首先，传感器技术在智能交通中的应用领域非常广泛。
其中，最常见的应用是车流量检测和车辆识别。
车流量的检测是指通过传感器监测路段上车辆的数量和流动情况，从而对交通流量进行实时监测和调度。
而车辆识别则是指通过传感器识别车辆的特征，如车牌号码和车辆类型等，以便于交通管理部门进行车辆追踪和管理。
此外，传感器技术还可以用于交通信号灯控制、交通事故预警和路面状况监测等方面。
其次，传感器技术在智能交通中的工作原理主要是通过感知车辆和道路环境的数据，然后将这些数据传输给中心控制系统，从而实现对交通流量、车辆行驶状态和道路状况等信息的采集和处理。
传感器能够通过各种传感器技术，如电磁感应、光电传感和声波传感等，对车辆和道路环境进行监测和感知。
一旦车辆或道路环境发生异常，传感器就会发出信号，通知中心控制系统进行相应的处理和决策。
此外，传感器技术在智能交通中的优势也是不可忽视的。
首先，传感器技术可以实现对交通流量的实时监测和调度，从而提高道路使用效率，减少交通拥堵，提升交通运输能力。
其次，传感器技术可以帮助交通管理部门快速准确地识别车辆信息，从而加强对交通违法行为的监管，提高交通安全水平。
此外，传感器技术还可以实时监测路面的状况，及时发现并修复路面缺陷，保障道路使用安全。
最后，传感器技术可以与其他智能设备和系统进行联动，实现交通信息的共享和协同，进一步提高智能交通系统的整体效能。
在实际应用中，我们可以选择不同类型的传感器来满足特定的需求。
例如，对于车流量检测，可以使用电磁感应传感器或光电传感器来感知车辆的通过；对于车辆识别，可以使用视频监控摄像头和车牌识别传感器来获取车辆的特征信息；对于交通信号灯控制，可以使用压力感应传感器来实现对车辆流量的实时监测和控制。
磁敏传感器应用举例及原理磁敏传感器，简称磁传感器，是一种常用的磁性测量设备。
它可以测量磁场、磁铁、电机转速、位置、方位、温度等一系列参数，具有响应速度快、精度高、稳定性好等优点。
本文将从磁传感器的应用举例及原理两个方面进行详细介绍。
一、磁传感器的应用举例1. 磁传感器在汽车领域的应用磁传感器在汽车领域中有着广泛的应用。
例如，在发动机控制系统中，磁传感器能够感知发动机传动轴的旋转速度，并将这一信息反馈给电控单元，从而实现发动机控制、点火、燃烧等功能；在刹车系统中，磁传感器能够感知刹车踏板的行程，并将这一信息传输给ABS系统，实现刹车压力的控制和调节等多个功能。
2. 磁传感器在工业领域的应用在工业领域中，磁传感器同样有着广泛的应用。
例如，在机器人的调节和控制中，磁传感器能够感知各个机械部件的位置、速度和方向等信息，从而实现机器人的动作调节、定位和导航等功能；在电机控制领域中，磁传感器能够感知电机的转速和位置等信息，并将这些信息反馈给电控单元，实现电机运转的控制和调整。
3. 磁传感器在安防领域的应用磁传感器在安防领域中同样有着广泛的应用。
例如，在门禁系统中，磁传感器能够检测门体是否关闭，从而实现门禁的控制和管理；在反盗系统中，磁传感器能够感知物品是否被移动或者被拆下，从而实现对物品的监控和保护。
二、磁传感器的原理磁传感器的本质原理是利用霍尔效应或者安培效应检测磁场的强度和方向等参数。
下面我们分别介绍这两种检测方法的原理。
1. 霍尔效应检测磁场霍尔效应是指在材料内注入电流时，当该材料与磁场相交时，磁场会使材料内的自由电子沿磁力线运动，并在材料内产生电压差。
这种电压差称为霍尔电压，具有与磁场强度和方向等相关的特性。
因此，通过测量材料内的霍尔电压，可以确定磁场的强度和方向。
2. 安培效应检测磁场安培效应是指在传导物质中流过电流时，当该物质与磁场相交时，磁场会使该物质内的电荷载流子发生偏转或者旋转，产生感应电势。
电磁感应在交通设施运行监测中的应用案例近年来，随着城市交通的不断发展和人们对出行效率的要求不断提高，交通设施的运行监测变得愈发重要。
而电磁感应技术作为一种高效、精准的监测手段，被广泛应用于交通设施的运行监测中。
本文将介绍几个电磁感应在交通设施运行监测中的应用案例。
首先，电磁感应技术在交通信号灯的监测中起到了重要作用。
通过在交通信号灯下方埋设电磁感应线圈，可以实时监测车辆的通行情况。
当车辆经过感应线圈时，会引发感应线圈的电磁感应，从而触发信号灯的变化。
通过对感应线圈信号的分析，可以实时了解车辆的通行情况，进而调整信号灯的时间间隔，以提高交通效率。
这种基于电磁感应的交通信号灯监测技术在城市交通拥堵缓解中发挥了重要作用。
其次，电磁感应技术在高速公路收费系统中也有广泛应用。
通过在收费站入口处埋设电磁感应线圈，可以实时监测车辆的通行情况。
当车辆经过感应线圈时，会触发系统自动识别车辆信息，并进行相应的收费操作。
这种基于电磁感应的高速公路收费系统不仅提高了收费效率，减少了人工操作的繁琐性，还提高了收费的准确性和公平性。
此外，电磁感应技术还可以应用于交通设施的故障监测。
例如，在地铁系统中，通过在轨道上埋设电磁感应线圈，可以实时监测地铁车辆的运行情况。
当车辆经过感应线圈时，会引发感应线圈的电磁感应，从而触发故障监测系统。
通过对感应线圈信号的分析，可以及时发现地铁车辆的故障情况，从而采取相应的维修措施，保证地铁系统的正常运行。
这种基于电磁感应的地铁故障监测技术在提高地铁系统的安全性和可靠性方面具有重要意义。
最后，电磁感应技术还可以应用于交通设施的智能化管理。
例如，在停车场管理中，通过在车位上埋设电磁感应线圈，可以实时监测车位的占用情况。
当车辆进入或离开车位时，会引发感应线圈的电磁感应，从而触发系统记录车位的状态。
通过对感应线圈信号的分析，可以实时了解停车场的空闲车位数量，从而提供给车主准确的停车信息。
这种基于电磁感应的停车场管理技术不仅提高了停车效率，减少了车主的停车时间，还缓解了停车场拥堵的问题。
磁阻传感器在车流检测中的应用
【摘要】为了缓解城市交通拥堵，研究了一种基于磁阻传感器的车流量检测系统，磁阻传感器能将车辆引起的地磁扰动转换为清晰的电压信号输出。
该系统包含了信号放大模块、无线通信模块等，多个地磁传感器节点通过无线通信模块与计算机系统相连，将检测到的车流信息反馈到上位机，从而实现对整个路口车流的检测。
【关键词】磁阻传感器；车流量检测
1.引言
如何缓解城市交通拥堵、提高道路通行能力已经成为当前迫切需要研究解决的课题。
如果可以根据各车道车流量来实现对交通信号灯的智能化控制，合理地分配交通信号灯控制时间，那么就可以提高交通系统效率，缓解交通拥堵现象。
为获取车流量相关数据必须设计一个道路车流量检测系统。
针对车流量检测系统的需求，本文介绍了磁阻传感器车流量检测原理，采用双轴磁阻传感器HMC1022和无线通信模块技术设计了一种车流量检测系统。
2.检测原理
地磁车辆检测器是基于磁阻传感器的车辆检测技术，具有尺寸小、安装方便、对非铁磁性物体无反应、可靠性高等特点。
磁阻传感器主要利用镍铁导磁合金的磁阻效应。
磁阻传感器的基础元件是惠斯通电桥，组成电桥的电阻由镍铁导磁合金材料制成，该电阻的电阻值与偏置电流和磁场矢量之间的夹角存在一定的函数关系。
地球磁场强度很弱，在最强的两极其强度不到1mT，平均强度约为0.06mT。
车辆本身含有的铁磁物质会对车辆存在区域的地磁信号产生影响，使车辆所在区域的地球磁力线发生弯曲。
在一个有限的空间里，地球磁场可以看成是均匀的，当这个均匀磁场被铁磁性材料（如铁、钢、镍、钴等）扰动时，它的均匀性就会受到破坏。
当车辆经过传感器附近，传感器能够灵敏感知到信号的变化，经信号分析就可以得到检测路面的车流信息。
3.硬件设计
本设计是以STC12C5A60S2单片机为控制基础，以HMC1022为信息采集传感器的单节点分布式车流量信息采集与控制系统。
传感器节点由双轴磁阻传感器HMC1022、XL02-232AP1无线通信模块和电源组成。
与HMC1001/1002、其他三轴磁阻传感器相比，HMC1022具有更低功耗，同时减少了周边电路，节点最大能量主要消耗在无线发送与接收数据时刻。
多个地磁传感器节点通过串口无线通信模块与计算机系统相连，将检测到的车流信息反馈到上位机，从而实现对整个路口车流量的检测。
该系统包含了信号放大模块、无线通信模块、A/D转换模
块、传感器置位/复位模块等。
车流量检测系统硬件的设计框架图如图1所示。
3.1 无线通信模块
本文选用Honeywell生产的一种双轴磁阻传感器HMC1022，其具有体积小、灵敏度高、价格低、稳定性好等优点。
HMC1022灵敏度可达1mV/V/Gs，线性误差为0.1%，滞后误差和可重复性误差也都很小，可以达到0.05%。
由于磁阻传感器大约仅有几米的检测范围，而且磁场信号强度随着距离增大而线性衰减。
实际应用中，我们通常将传感器置于车道中间。
为了不影响交通的正常运行，本文采用XL02-232AP1无线通信模块，该模块采用高性能工业级单片机，其抗干扰性好，通信稳定可靠。
其通信信道为半双工，可用于点对点通信，使用简单，模块正常工作时默认在数据接收状态。
本设计使XL02-232AP1模块工作在一点对多点的通信方式，这种通信方式需设置一个模块为主站，其余为从站，各个站都预设有一个唯一的地址码，并且主站默认处于接收状态，所有的从站默认都处于发送状态。
各从站皆采用带地址码的数据帧发送数据或命令，主站接收全部从站发送的数据帧，并根据接收到的数据的地址码判断是哪个车道检测点发送的数据，进而进行相应的交通灯信号控制。
这些工作通过上层协议来完成，可保证主站及时接收到从站发送的数据，以免相互干扰，造成丢帧现象。
XL02-232AP1无线通信模块采用+5V的直流电源供电，最大工作电流不超过60mA，电源可以和其他设备共用，但要注意电源的质量和接地的可靠性。
随着中国光伏产业的快速发展，可以考虑采用太阳能为该系统供电。
使用时将无线通信模块的数据输出端TxD接单片机的数据输入端RxD，模块的数据输入端RxD接单片机的数据输出端TxD。
模块的SET端为设置参数状态端口，进入设置模式时，需先将此端口拉低，再给模块上电，此时绿灯长亮，进入设置模式。
参数设置好后，平时正常工作时将该端口悬空即可。
3.2 传感器置位/复位模块
当磁阻传感器暴露于干扰磁场中，容易受到大磁场的干扰影响。
当磁阻传感器的检测磁场超出±6Gs范围，传感器的输出将不再保持线性关系，其灵敏度也将随之降低，从而引起输出信号的衰变，将无法准确检测弱信号磁场。
为避免这种情况出现，影响检测精度，将脉冲信号施加到HMC1022芯片自带的内集成置位/复位电流带，以恢复其原来的高灵敏度。
本设计中MOSFET开关管选用增强型高压场效应管AO4606。
由单片机定时器模块在每隔100ms的高电平后产生一个不小于2us脉宽的低电平时钟信号，从而切换MOS管的导通和截止，产生可控制置位/复位电流带的脉冲信号。
4.算法实现
鉴于该系统要求传感器节点的检测数据能通过无线通信模块与上位机进行实时通讯，且单片机存储空间有限，车流量检测算法不能消耗单片机太多存储空间和计算时间。
Ding等提出多中间状态机算法，该算法计算简单、精度高，并
且能在单片机运行过程中得到实时结果。
多中间状态机包括5个状态：nocar、car、count0、count00以及count1。
输入为u（k），中间状态为count0、count00，输出为car、nocar。
首先，将磁阻传感器HMC1022检测到的信号通过平均处理算法处理后得到f（k），再将f（k）转换为二值化信号u（k）作为状态机输入，并设定阀值T（k），当f（k）≥T（k）时，u（k）=1，当f（k）<T（k）时，u（k）=0。
状态机中的有车计数器count1、干扰计数器count0和车辆离开计数器count00分别设置有一个计数器，并设定其阀值分别为N、M、M，当计数小于M时为干扰，大于M时表示车辆离开，此时为避免由于外界磁场环境变化或磁阻传感器温度变化引起输出信号漂移，将所有计数器的值均置0。
改进后的状态机算法如图4所示。
与单中间状态机算法相比，多中间状态机算法不仅可以判断车辆何时进入检测区，而且增加了判断车辆离开检测器的中间状态，能够更好地从时间序列中提取车辆信息，因此，能有效避免由于干扰造成的误判。
5.测试与结论
本检测系统的实验结果是在道路现场进行实地测试得到的。
根据检测点安放位置不同、传感器敏感轴的安置方向不同等多种情况分别进行测试，采集相应磁场信号变化信息，并进行分类对比与分析。
检测节点A和检测节点B分别安置于车道中央和车道边缘，车辆行驶方向为从西至东，如图2所示。
改变磁阻传感器敏感轴X轴的方向，以X轴正方向为标志，使其分别朝向东、西、南、北方位，测试来车时该检测节点的磁场变化。
对比分析检测节点A和检测节点B的测试波形，可发现当车辆从检测节点上方通过时，检测值有着明显的变化，而车辆从检测节点旁边通过时，检测值虽有变化，但不明显。
根据此不同变化特征，可将检测节点安置于道路各车道中央，既可以精确地辨别该车道是否有车辆经过，又可以有效地防止旁边车道车辆经过时引起的干扰，避免误检现象发生。
6.结束语
实验证明，该车流量检测系统对车辆具有很好的检测效果，同时算法简单，运行速度快，适合应用于单片机上。
检测系统具备传感器节点成本低、体积小、无须布线等特点，可广泛应用于智能交通领域的车辆检测。
参考文献
[1]李谋成，徐满意.基于地磁传感的交通检测系统[J].大连大学学报，2005，26（4）：19-23.
[2]沈冬萍，缪传杰，徐欣歌等.各向异性磁传感器在车辆检测中的应用[J].厦
门大学学报：自然科学版，2009，48（6）：827-829.
[3]董雨.基于HMC1022的双轴磁阻传感器的研究与应用[D].长春：吉林大学，2009.
[4]潘霓，骆乐，闻育.基于磁阻传感器的车辆检测算法综述[J].计算机工程与应用，2009，45（19）：245-248.
[5]肖宝森，程兵兵，陈泽坤等.基于磁阻传感器的车流量检测系统的设计与应用[J].厦门大学学报：自然科学版，2012.。
