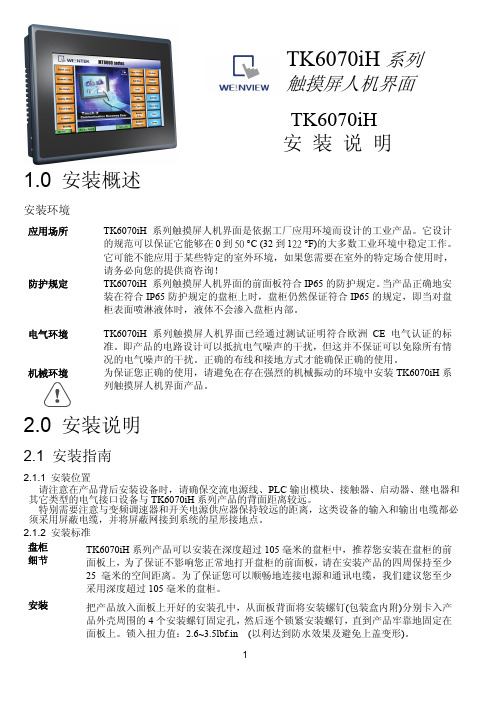

TK6070iH 系列触摸屏人机界面TK6070iH 安 装 说 明1.0 安装概述安装环境应用场所 TK6070iH 系列触摸屏人机界面是依据工厂应用环境而设计的工业产品。
它设计的规范可以保证它能够在0到50 °C (32到122 °F)的大多数工业环境中稳定工作。
它可能不能应用于某些特定的室外环境，如果您需要在室外的特定场合使用时，请务必向您的提供商咨询！防护规定 TK6070iH 系列触摸屏人机界面的前面板符合IP65的防护规定。
当产品正确地安装在符合IP65防护规定的盘柜上时，盘柜仍然保证符合IP65的规定，即当对盘柜表面喷淋液体时，液体不会渗入盘柜内部。
电气环境TK6070iH 系列触摸屏人机界面已经通过测试证明符合欧洲CE 电气认证的标准。
即产品的电路设计可以抵抗电气噪声的干扰，但这并不保证可以免除所有情况的电气噪声的干扰。
正确的布线和接地方式才能确保正确的使用。
机械环境为保证您正确的使用，请避免在存在强烈的机械振动的环境中安装TK6070iH 系列触摸屏人机界面产品。
2.0 安装说明2.1 安装指南2.1.1 安装位置请注意在产品背后安装设备时，请确保交流电源线、PLC 输出模块、接触器、启动器、继电器和其它类型的电气接口设备与TK6070iH 系列产品的背面距离较远。
特别需要注意与变频调速器和开关电源供应器保持较远的距离，这类设备的输入和输出电缆都必须采用屏蔽电缆，并将屏蔽网接到系统的星形接地点。
2.1.2 安装标准 盘柜 细节 TK6070iH 系列产品可以安装在深度超过105毫米的盘柜中，推荐您安装在盘柜的前面板上，为了保证不影响您正常地打开盘柜的前面板，请在安装产品的四周保持至少25毫米的空间距离。
为了保证您可以顺畅地连接电源和通讯电缆，我们建议您至少采用深度超过105毫米的盘柜。
安装把产品放入面板上开好的安装孔中，从面板背面将安装螺钉(包装盒内附)分别卡入产品外壳周围的4个安装螺钉固定孔，然后逐个锁紧安装螺钉，直到产品牢靠地固定在面板上。
螺杆空压机控制器 操作说明V1.3上海宏赛自动化电气有限公司2007-10-12一、基本操作面板二、按键介绍启动 ―― 在无故障情况下启动运行空压机并可从停机切换到运行状态。
停止 ―― 停止运行空压机。
设定键 ―― 修改参数后，按此键确认数据存储输入。
上移键 ―― 在缺省页面下作为时间查询键；数据修改时，按此键增加该数位；在菜单选择时作为选择键。
下移键 ―― 在缺省页面下作为主菜单键；数据修改时，按此键减少该数位；在菜单选择时作为选择键。
移位/确认键 ―― 在缺省页面下作为近/远控切换键；数据修改时，此键作为移位键；在菜单选择时作为确定键。
返回键 ―― 在菜单操作时，此键作为返回键返回上一级菜单。
三、外部开关量和模拟量的输入输出特点说明经济型空压机控制接口说明JP1引脚号名称 意义 1PIN+ 压力传感器输入＋ 2PIN- 压力传感器输入－ 3TIN- 温度传感器输入－ 4TIN- 温度传感器输入－ 5TIN+ 温度传感器输入＋ 6I1 主机电流(R)传感器输入 7I2 主机电流(T)传感器输入 8FIR 风机电流(R)传感器输入 9FIT风机电流(T)传感器输入 10VST ST 相电压传感器输入 11GND 信号公共点JP4引脚号名称 意义 1DI0 空滤信号输入（常开） 2DI1 油滤信号输入（常开） 3DI2 油细信号输入（常开） 4DI3 压力开关输入（常开） 5 DI4 紧停信号输入（常闭）6 GND 输入信号公共点7 A RS485通讯口8 B RS485通讯口JP3引脚号 名称 意义1 ACIN0 接触器用电源输入1（内部继电器输出公共点）2 ACIN1 接触器用电源输入2 （内部RC公共点）3 VD 加载电磁阀输出4 KF 风机接触器输出5 RCS Y接插器RC 输出6 KS Y接插器输出7 RCD △接触器RC输出8 KD △接插器输出9 KM 主接触器输出JP5引脚号 名称 意义1 XGD 接大地2 ACIN0 ～25V电源输入（与R相同名）3 ACIN1 ～25V电源输入（与S相同名）四、空压机操作使用介绍控制器通电后，操作面板上电源信号灯亮。
螺杆空压机控触摸屏中央控制系统及电脑无线远程监控系统原 理 说 明昆明雷曼机电设备有限公司地址：昆明市东聚汽配城昌宏路与彩云北路交叉路口 电话：（0871）7364821 3128568邮编：650200传真：（0871）3128468Email ：lmjd@V 1.0目 录1. 设备状况及控制需求 (1)2. 公司简介 (2)2.1. 经销商业务 (2)2.2. 螺杆空压机配件销售 (2)2.3. 螺杆空压机销售 (3)2.4. 主机大修业务 (3)2.5. 维修保养业务 (3)3. 系统说明 (4)3.1. 简介 (4)3.2. 系统模型 (4)3.3. 主要配置 (5)3.4. 系统特点 (5)4. 原理说明 (6)4.1. 电器原理图 (6)4.2. 触摸屏说明 (7)4.2.1. 触摸屏参数表 (7)4.2.2. 触摸屏安装 (7)4.2.3. 触摸屏设置 (8)4.3. 空压机控制器说明 (9)4.3.1. 控制器功能及技术参数表 (10)4.3.2. 空压机控制器安装 (10)4.3.3. 控制器参数设置 (12)4.4. 无线收发模块说明 (14)4.4.1. 无线收发模块技术参数表 (14)4.4.2. 无线收发模块安装 (14)4.4.3. 无线收发模块设置 (15)4.5. 电脑软件说明 (16)4.5.1. USB驱动程序安装 (16)4.5.2. 电脑监控软件安装 (18)5. 数据传输 (22)5.1. 控制器与触摸屏通信 (22)5.2. 触摸屏与电脑通信 (24)1. 设备状况及控制需求现有四台空压机，处于同一空压站。
贵公司目前共安装有四台阿特拉斯·科普柯空气压缩机，详细配置如下： 机器编号 设备型号 出厂编号1# GA30FF10 AII32****2# GA30FF10 AII32****3# GA45+AFF10 WUX30****4# GA45+FFA10 WUX30**** 集中控制需求原因：1、 空压机的使用不均衡，加载时间长短不一。
空压机远程监控系统说明一、 简介本控制系统专为复盛公司设计，可实现多台复盛空压机的远程连锁控制，同时可实现其相关冷却系统的远程自动控制。
本系统可实现空压机系统的无人值守及自动化运行，平衡各机组使用时间，提供系统的运行寿命，并尽可能的节省运转能耗。
二、 操作说明1.启动系统系统调试完成后，将在桌面上生成一快捷方式“”，点击该图标，即可进入空压机远程监控系统。
请注意，在启动该系统时，请务必确认软件加密狗已接入工控机系统。
2.画面切换本系统共分空压机系统、冷却系统、数据查询及参数设定共五个画面。
点击系统左上角的按钮，即可切换到相应的画面。
如下图所示：另外，部分部件还有相应的详细数据及操作画面，如空压机。
点击空压机图标，将会弹出对应机组的详细数据，如下图：再如点击阀门或水泵，将会出现相关操作和状态显示画面，如下图：3.系统操作在系统画面上，可通过启、停按钮实现空压机或其他部件的控制，点击相应的按钮图标即可。
为防止误操作，在进行该操作之前，需要进行用户登录。
点击画面左上角的登录/注销按钮，将弹出相应的登界面，如下图：选择对应的班组用户名，并输入密码，用户登录成功。
如需要取消该用户登录状态，只需要再次点击系统左上角的即可。
只有已登录并具有相关操作权限的用户才能对系统中的按钮和参数进行操作（数据查询除外），在未实现用户登录前，各按钮为未激活状态，不允许操作。
而在用户登录以后，按钮将自动激活，可以进行相关操作。
如下图：登录前 登录后 如果需要启动空压机，在进行用户登录后。
点击系统画面上的开机按钮，如下图：正常情况下，空压机将会启动。
如果需要停止空压机，点击关机按钮，空压机将会自动进入卸载状态，一分钟之后电机停止运转，进入准备运行状态。
阀门和水泵的控制以此类推。
4.数据查询点击系统左上角的按钮，进入数据查询画面。
该画面分为左右两部分，左侧为当前数据记录表，右侧为历史数据查询报表。
当前数据记录表为自动记录数据表，可在整点时自动记录当前三台空压机机组的压力、温度、电流，该报表数据可直接复制到EXCEL等办公软件中，供用户进行数据加工。
螺杆式空气压缩机控制器操作说明书Contents Page 1按键说明——————————————————————————22界面说明——————————————————————————33操作说明——————————————————————————74保养部件提示————————————————————————85故障报警和处理———————————————————————9附1基本参数说明表———————————————————————10附2电气原理图—————————————————————————121、按键说明2、界面说明1)开机和主页面检查紧急停止按钮，使其处于打开状态。
控制器通电后，文本显示器液晶背光亮。
控制器上电后，进入欢迎页面：当通讯成功后自动进入主页面：2)查询菜单在主页面下，按‘设置’键，进入菜单选择：键操作）i.系统状态（SYS STAT）菜单在查询菜单下，选择系统状态，进入系统状态查询：符号提示区：2006年日12:00:00按‘↓’键：符号提示区：空车时间：小时ii.维护查询（M.I.PAGE）菜单在查询菜单下，选择维护查询，进入维护参数查询：符号提示区：空滤剩余时间：1234小时按‘↓’键：油滤剩余时间：1234小时按‘↓’键：按‘↓’键：按‘↓’键：注：此页面只有在皮带传动的设备上才能显示；对于齿轮传动的则显示齿轮油使用时间iii.参数设置（PARA SET ）菜单参数设置内含“风机测试”及“加载阀测试”功能参数，此两项参数只有在正常停机状态下才会显示，并可进行调试。
运行状态或紧急停机状态下该参数不显示。
油分剩余时间：1234小时润滑油剩余时间：1234小时皮带剩余时间：1234小时3)操作指示i.密码输入说明：12、密码输入错误，页面会提示：‘密码或权限错误！’，然后重新回到密码设置。
密码输入说明：1、按页面所示校验码，输入系统密码。
2、密码分为两级：用户级密码（二级），工厂级密码（一级）。
螺杆压缩机Internet网络远程监控系统系统使用说明书螺杆压缩机Internet网络远程监控系统说明一、螺杆压缩机机Internet网络远程监控系统构成螺杆空压机Internet网络远程监控系统，是在原螺杆压缩机电脑网络监控系统基础上开发的一套计算机通过Internet网络，远程监控多个用户空压机运行的软件,系统分为服务器端和客户端。
运行该系统可用于厂家远程监控、诊断用户空压机运行，帮助用户远程修改空压机用户参数，厂家参数，实时查看空压机历史故障。
整套软件易学易用，使用方便，在业界同类产品中保持领先地位.(螺杆机Internet网络远程监控系统,运行模型图如下图所示)。
客户端最低配置：工控机，Pentium 2G 及以上，能连接上Internet网络，128M内存，带鼠标，RS485接口或RS232接口加RS485转RS232转接口，40G硬盘，显示器支持1024×768分辨率。
Windows98、Windows XP、Windows2000操作系统。
能够连接Internet网络客户端网络安装：硬件设置：首先单独调试好每一台空压机，确认每台空压机都能正常运行。
分别设置每台空压机的联网参数，在设备已停止状态下按“↓”键进入如下界面。
选择用户参数。
按“→”键进入操作方式预置，设置通信方式为：计算机。
通信编码设为：0001——0032，返回用户参数界面，进入用户参数——》压力温度预置，正确设置好每台空压机的压力下限及压力上限客户端网络连接：计算机联网控制需要采用屏蔽效果好的通信线，将网络中空压机运行控制器的通信端口A、B并联起来A接RS485+ B接RS485-，布线过程中宜尽量避免强电干扰。
信号线与电源线分走不同管道。
二、螺杆机Internet网络远程监控系统客户端的安装：执行安装光碟中客户端目录下的Setup.exe文件，根据提示点击下一步，完成客户端程序的安装，在选择安装目录时，请注意选择一个剩余空间较大的分区。
空压机的自动化控制与远程监控技术近年来，随着科技的不断发展，空压机的自动化控制与远程监控技术在工业领域得到了广泛应用。
这项技术通过智能化的设备和实时的数据传输，实现对空压机运行状态的自动监控和远程控制。
本文将探讨空压机自动化控制与远程监控技术的优势以及如何有效应用。
一、空压机自动化控制的优势1. 提高生产效率：传统的空压机需要手动调整操作参数，而自动化控制系统可以根据实时数据进行精准调控，提高工作效率，减少人力成本。
2. 降低能耗：自动化控制系统能够根据实际需求进行智能运行，避免不必要的能源浪费，从而降低能耗，节约能源。
3. 提高设备可靠性：自动化控制系统能够对空压机的运行状态进行全面监控，及时发现设备故障，减少停机时间，提高设备可靠性。
二、空压机的远程监控技术1. 实时监控：远程监控系统通过互联网等通信技术，可以实时获取空压机的运行数据，包括温度、压力、电流等参数，帮助企业及时了解设备运行情况。
2. 异常报警：远程监控系统可以通过设定阈值，一旦空压机的运行参数超过设定范围，系统会自动发送报警信息给相关人员，以便及时处理故障。
3. 远程控制：远程监控系统不仅可以监控空压机的运行状态，还可以通过远程操作控制空压机的启停、调节运行参数等，方便操作人员对设备进行远程管理。
三、空压机自动化控制与远程监控技术的应用实践1. 工业制造领域：在汽车制造、机械加工等行业，空压机是必不可少的设备。
通过自动化控制与远程监控技术，可以实现对多台空压机的集中管理，提高设备利用率和生产效率。
2. 能源管理领域：空压机在工业生产中是大能耗设备，通过自动化控制与远程监控技术，能够实时监测能耗数据，进行能源消耗分析，为企业提供能源管理方案，实现能源的节约和环保。
3. 运维管理领域：通过自动化控制与远程监控技术，运维人员可以实时了解设备的运行状态，并进行故障诊断和维护，延长设备寿命，减少维修成本。
四、空压机自动化控制与远程监控技术的挑战与展望尽管空压机的自动化控制与远程监控技术在工业领域已经取得了一定的成果，但仍然面临一些挑战。
螺杆式空压机MAM880控制器螺杆式空压机MAM880控制器一、介绍螺杆式空压机MAM880控制器是一种专门用于控制螺杆式空压机的设备。
螺杆式空压机是一种常见的空压机类型，它通过两个旋转的螺杆来压缩空气。
MAM880控制器能够监控和控制螺杆式空压机的运行，确保其安全高效地工作。
二、功能特点MAM880控制器具有以下功能特点：1. 监测运行状态：MAM880能够监测螺杆式空压机的运行状态，包括电流、电压、温度等参数。
通过监测这些参数，可以及时发现问题并采取相应的措施。
2. 控制运行模式：MAM880可以控制螺杆式空压机的运行模式，包括自动模式和手动模式。
在自动模式下，MAM880能够根据需求自动启停螺杆式空压机；在手动模式下，用户可以手动启停空压机。
3. 实时数据显示：MAM880能够实时显示螺杆式空压机的运行数据，包括压力、流量、功率等。
用户可以通过这些数据了解空压机的运行情况，并及时调整控制参数。
4. 告警保护：MAM880具有告警保护功能，能够根据设定的告警条件及时发出告警信号。
在发生故障或异常情况时，MAM880能够及时通知用户并采取相应的保护措施，确保设备安全运行。
5. 远程监控：MAM880支持远程监控功能，用户可以通过网络连接监控和控制螺杆式空压机。
这样可以方便用户在远程地点了解设备的运行情况，并及时处理问题。
三、使用方法使用MAM880控制器控制螺杆式空压机的方法如下：1. 连接设备：将MAM880控制器与螺杆式空压机连接，确保连接稳定可靠。
2. 设置参数：根据实际需要，设置MAM880控制器的参数，包括运行模式、告警条件等。
3. 启动空压机：根据需要，选择自动模式或手动模式，并启动螺杆式空压机。
在自动模式下，MAM880会根据需求自动启停空压机；在手动模式下，用户需要手动启停空压机。
4. 监控运行：通过MAM880控制器的显示界面，实时监控螺杆式空压机的运行数据，并根据需要调整参数。
螺杆空压机触摸屏远程监控系统用户手册深圳市普乐特电子有限公司地址：深圳市福田区商报路天健工业区25栋西六楼电话：（0755）83172098 83172068 邮编：518034 传真：（0755）83172966 E-mail：plt@网址：版本：V1.0目录一、系统说明 (3)二、系统特点 (4)三、界面介绍 (4)1、开机启动界面 (4)2、参数设置界面 (4)3、监控一台空压机界面 (7)4、监控二台空压机界面 (7)5、监控三台空压机界面 (7)6、监控四台空压机界面 (8)7、监控五台空压机界面 (8)8、监控六台空压机界面 (9)9、监控七台空压机界面 (9)10、监控八台空压机界面 (10)11、密码验证界面 (10)12、与中控室通信参数设置界面 (11)四、控制原理 (12)1、单机运行 (12)2、联网运行 (12)五、与中央控制室通信 (12)1、与中控室通信说明 (12)2、触摸屏通信地址列表 (12)3、中控室查询空压机运行数据示例 (22)一、系统说明螺杆空压机触摸屏远程监控系统，是我公司开发的一套通过触摸屏监控多台空压机运行的系统。
系统通过不同的设置,能够监控1—8台空压机运行,将监控数据显示到不同界面上，满足不同的客户的需求.触摸屏采用威伦公司的6070IH系列屏，该屏通过CE/UL/RoSH认证，具有2路485接口（分别用于读取空压机的数据和上传数据到DCS系统），1路USB接口（可用于接USB键盘与鼠标）,触摸屏和空压机的通讯采用一路RS485口实现，另一路RS485接口用于触摸屏与中央理器通信，中央片理器可通过此路485，读取触摸屏中监控到的空压机数据，或发送控制给触摸屏，控制空压机运行。
（具体模型见下图）B1A1。
一号机二号机七号机八号机二、系统特点✧实时时间显示✧监控机数（1-8）可设✧联控加、卸载压力可设✧联控延时时间可设✧刚启动联控时，开机延时时间可设✧空压机是否加入联控网络可设✧单机运行与联控运行可选✧防止非授权用户更改参数✧自动平衡每台空压机运行总时间✧通信中断后再次连接好后能自动连接✧空压机数据，可通过触摸屏第二路485上传✧接受中央处理机的控制命令，控制空压机运行三、界面介绍1、开机启动界面触摸屏启动后先自检，自检通过后，显示如下图所示界面（图3.1）。
延时一段时间后，根据用户设置的监控机数（1-8可设），自动切换到对应界面。
图3.12、参数设置界面触摸屏第一次下载程序后，或需要设置参数时，需要使用参数设置界面，进行参数设置。
参数设置界面如下图（图3.2）所示图3.2参数设置界面分为上下二部分。
分别用于设置每台空压机是否加入联网运行及联网运行时的联网加载压力、联网卸载压力等。
具体参数意义如下：允许触摸屏根据用户设定主机的压力自动发送控制，控制该空压机。
若用户需要更改某台机器的联网状态，只需将触摸屏光标移到图标上，点击一下，状态将自动切换。
系统允许用户分别设置6台空压机的联网状态。
联控加载压力：当用户起动联控时，主机压力低于此处设置压力且联控延时时间到时，触摸屏将尝试在加入网络的空压机中找一台机器加载运行、或启动停机的空压机。
若用户需要更改联控加载压力，用光标点击联控加载压力后的数字输入框，在弹出数字输入界面中输入数据，点击Enter键，确认输入。
相关界面如下图（图3.3）所示。
图3.3联控卸载压力：当用户起动联控时，主机压力高于此处设置压力且联控延时时间到时，触摸屏将尝试在加入网络的空压机中找一台机器卸载运行。
联控卸载压力修改方法与联控加载压力修改方法一致。
联控延时时间：⑴、联控运行时，触摸屏检测到压力低于联控加载压力，给网络中空压机发送加载或开机命令后，延时此处设定的时间后，再次检测压力，根据压力情况再次发送控制。
⑵、联控运行时，触摸屏检测到压力高于联控卸载压力，给网络中空压机发送卸载或停机命令后，延时此处设定的时间后，再次检测压力，根据压力情况再次发送控制。
⑶、当用户停止网络时，且联动停机中设置为“停止联控时自动停机”触摸屏发送停机指令后，延时此处设置时间，再次发送停机指令。
停止加入网络中的空压机。
监控机数：用于设置与触摸屏通信的空压机台数，触摸屏根据此处设置数据，自动跳到对应的显示界面，显示空压机运行数据。
联控主机号：联动控制时，触摸屏根据此处设置的空压机的供气压力与联动加载压力、联动卸载压力比较，根据比较结果，控制加入网络中的空压机运行。
空载机器数：联动控制时，触摸屏计算加入网络中空压机空载运行台数，当主机供气压力大于联动卸载压力时，若空载运行机器数大于此处设定值，触摸屏自动在网络中找一台当前正在卸载运行且运行时间长的空压机停机。
联动停机：⑴、停止联控时，自动停机：当用户由联控运行切换到单机运行时，触摸屏顺序给加入网络运行的空压机发送停机指令。
⑵、停止联控时，不自动停机：当用户由联控运行切换到单机运行时，触摸屏不发停机指令给空压机。
设置时间：用户点击“设置时间”按钮，触摸屏切换到时间设置界面，让用户设置屏的时间。
确认：用户设置或查看参数后，点击确认，触摸屏自动切换到监控界面。
3、监控一台空压机界面当用户在参数设置界面中将监控机数设为1时，触摸屏再次启动后，将切换到如下图（图3.4）所示界面。
图3.4用户可在此界面中查看一号空压机的运行参数，并对一号空压机发送控制命令。
或点击设置参数按钮设置参数。
4、监控二台空压机界面当用户在参数设置界面中将监控机数设为2时，触摸屏再次启动后，将切换到如下图（图3.5）所示界面。
图3.5用户可在此界面中查看一号空压机、二号空压机的运行参数，并对一号空压机或二号空压机发送控制命令。
或点击设置参数按钮设置参数。
5、监控三台空压机界面当用户在参数设置界面中将监控机数设为3时，触摸屏再次启动后，将切换到如下图（图3.6）所示界面。
图3.6用户可在此界面中查看一号空压机、二号空压机、三号机的运行参数，并对一号空压机、二号空压或三号空压机发送控制命令。
或点击设置参数按钮设置参数。
6、监控四台空压机界面当用户在参数设置界面中将监控机数设为4时，触摸屏再次启动后，将切换到如下图（图3.7）所示界面。
图3.7用户可在此界面中查看一号空压机、二号空压机、三号机、四号机的运行参数，并对一号空压机、二号空压、三号空压机或四号空压机发送控制命令。
或点击设置参数按钮设置参数。
7、监控五台空压机界面当用户在参数设置界面中将监控机数设为5时，触摸屏再次启动后，将切换到如下图（图3.8）所示界面。
图3.8用户可在此界面中查看一号空压机、二号空压机、三号机、四号机、五号机的运行参数，并对一号空压机、二号空压、三号空压机、四号空压机或五号空压机发送控制命令。
或点击设置参数按钮设置参数。
8、监控六台空压机界面当用户在参数设置界面中将监控机数设为6时，触摸屏再次启动后，将切换到如下图（图3.9）所示界面。
图3.9用户可在此界面中查看一号空压机、二号空压机、三号机、四号机、五号机、六号机的运行参数，并对一号空压机、二号空压、三号空压机、四号空压机、五号空压机或六号空压机发送控制命令。
或点击设置参数按钮设置参数。
9、监控七台空压机界面当用户在参数设置界面中将监控机数设为7时，触摸屏再次启动后，将切换到如下图（图3.10）所示界面。
图3.10用户可在此界面中查看一号空压机、二号空压机、三号机、四号机、五号机、六号机、七号机的运行参数，并对一号空压机、二号空压、三号空压机、四号空压机、五号空压机、六号空压机或七号空压机发送控制命令。
或点击设置参数按钮设置参数。
10、监控八台空压机界面当用户在参数设置界面中将监控机数设为7时，触摸屏再次启动后，将切换到如下图（图3.11）所示界面。
图3.11用户可在此界面中查看一号空压机、二号空压机、三号机、四号机、五号机、六号机、七号机、八号空压机的运行参数，并对一号空压机、二号空压、三号空压机、四号空压机、五号空压机、六号空压机、七号空压机或八号空压机发送控制命令。
或点击设置参数按钮设置参数。
11、密码验证界面当用户在监控界面中点击设置参数按钮时，将切换到密码验证界面如下图（图3.10）所示界面。
用户在此界面中输入用户密码，系统验证正确后才允许进入参数设置界面设置参数。
图3.10当用户密码不正确，将弹出密码错误提示如下图所示。
图3.1112、与中控室通信参数设置界面触摸屏做为从机，接受中控室主机的MODBUS RTU 协议的控制命令，默认与中控室通信站号是1、波特率9600BPS、1位起始位、8位数据位、1位停止位，如果用户需要更改通信设置，可在通信参数界面界面进行设置。
通信参数界面如下图（图3.11）所示。
图3.12四、控制原理1、单机运行触摸屏根据用户设置的监控机数，顺序查询所连空压机运行数据，发送用户命令给空压机。
并在空压机对应的显示区域显示空压机状态、供气压力、排气温度、主机电流等。
当有空压机通信中断时在状态区显示通信断开，提示给用户。
当通信恢复正常时，能自动连接上通信中断的空压机。
2、联网运行当触摸屏监控空压机大于1台时（2-8台），触摸屏根据用户设置的监控空压机台数，顺序查询所连空压机运行数据，发送用户命令给空压机。
并在空压机对应的显示区域显示空压机状态、供气压力、排气温度、主机电流等。
自动加载或开机：当用户启动联控后，如果主机压力小于用户设定的联控加载压力，触摸屏将按用户设置的刚启动联控时开机延时，比较加入网络的空压机，找一台运行时间短的空压机，开机运行。
联控过程中，触摸屏将根据用户在参数设置界面中设置的联控主机的供气压力与联控加载压力比较，若当前主机压力小于联控加载压力，触摸屏将在加入网络的空压机中找一台卸载运行的空压机发送加载命令，若有多台空压机处于卸载运行状态，将选择一台累计运行时间短的空压机发送加载运行命令。
如果网络中没有机器处于卸载运行状态，触摸屏将在加入网络的空压机中找一台处于停机状态的空压机发送开机指令，如果加入网络的空压机有多台处于停机状态，触摸屏自动比较空压机的累计运行总时间，选择一台累计运行总时间小的空压机，发送开机命令。
自动卸载或停机：触摸屏将用户在参数设置界面中设置的联控主机的供气压力与联控卸载压力比较，若当前主机压力大于联控卸载压力，触摸屏将在加入网络的空压机中找一台加载运行的空压机发送卸载命令，若有多台空压机处于加载运行状态，将选择一台累计运行时间长的空压机发送卸载运行命令。
触摸屏自动统计加入网络中的处于卸载运行状态的空压机数目，如果处理卸载运行的空压机数大于参数设置界面中设置的空载空器数，触摸屏将找一台累计运行时间长的机器发送停机命令。
联动停机：如果用户在参数设置界面中，将联动停机设置为“停止联控时，自动停机”当用户在停止联控时，触摸屏将自动顺序给加入网络的空压机发送停机命令。
