上个世纪70年代末，发生第二次石油危机，高炉世界性地停止喷油，而焦炭产量及炼焦用煤的产量有限。冶金煤炭资源的经济合理利用，客观上对高炉喷煤技术的开发与应用提出了更为迫切的要求。尤其是在经历了两次世界性石油危机之后，这方面的压力就更大了。世界各国都注意到高炉喷煤在调整高炉能源结构中的重要作用，既高炉采用喷煤技术后可以节约冶金焦炭，促进冶金煤炭资源的合理利用[1]。

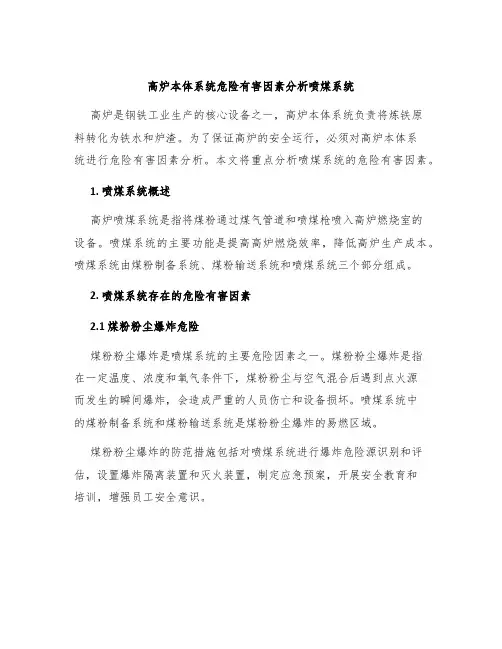

高炉本体系统危险有害因素分析喷煤系统高炉是钢铁工业生产的核心设备之一，高炉本体系统负责将炼铁原料转化为铁水和炉渣。

为了保证高炉的安全运行，必须对高炉本体系统进行危险有害因素分析。

本文将重点分析喷煤系统的危险有害因素。

1. 喷煤系统概述高炉喷煤系统是指将煤粉通过煤气管道和喷煤枪喷入高炉燃烧室的设备。

喷煤系统的主要功能是提高高炉燃烧效率，降低高炉生产成本。

喷煤系统由煤粉制备系统、煤粉输送系统和喷煤系统三个部分组成。

2. 喷煤系统存在的危险有害因素2.1 煤粉粉尘爆炸危险煤粉粉尘爆炸是喷煤系统的主要危险因素之一。

煤粉粉尘爆炸是指在一定温度、浓度和氧气条件下，煤粉粉尘与空气混合后遇到点火源而发生的瞬间爆炸，会造成严重的人员伤亡和设备损坏。

喷煤系统中的煤粉制备系统和煤粉输送系统是煤粉粉尘爆炸的易燃区域。

煤粉粉尘爆炸的防范措施包括对喷煤系统进行爆炸危险源识别和评估，设置爆炸隔离装置和灭火装置，制定应急预案，开展安全教育和培训，增强员工安全意识。

2.2 喷煤管道堵塞喷煤管道堵塞是喷煤系统的常见问题之一。

喷煤管道堵塞会导致喷煤量减少，进而影响高炉的燃烧效率。

喷煤管道堵塞的原因有很多，例如管道弯曲、煤粉潮湿、管道结垢等。

为防止喷煤管道堵塞，可以采取以下措施：定期清理管道、加强管道维护、控制煤粉湿度、适时更换管道、开展管道流场数值模拟等。

2.3 喷煤枪堵塞喷煤枪堵塞是另一个常见的喷煤系统问题。

喷煤枪堵塞会影响喷煤均匀度和喷煤效率。

喷煤枪堵塞的原因有很多，例如煤粉湿度过高、喷煤枪堵塞、煤粉颗粒过大等。

为防止喷煤枪堵塞，可以采取以下措施：保证煤粉干燥、加强检修维护、适量添加润滑剂、控制煤粉尺寸、增强员工维护意识等。

2.4 喷煤系统失控喷煤系统失控是喷煤系统的一种严重危险情况。

喷煤系统失控可能是由于煤粉配比不当、喷煤枪损坏、管道破裂等原因引起的。

喷煤系统失控会导致高炉的运行不稳定，进而威胁高炉的安全运行。

为防止喷煤系统失控，可以采取以下措施：加强喷煤设备的检修维护、定期检查管道和喷煤枪的状态、加强员工培训、设立喷煤系统安全监控装备等。

东北大学硕士学位论文高炉喷吹预热煤粉的研究姓名：苏展申请学位级别：硕士专业：钢铁冶金指导教师：杜钢20050301东北大学硕士学位论文第旧节忌微馈下煤粉的燃烧。

兰干ｒ：１图４．２阳泉煤燃烧过程Ｆｉｇ．４．２ＢｕｒｎｉｎｇｐｒｏｃｅｓｓｏｆＹａｎｇＱｕａｎｃｏａｌ图４．３神府煤燃烧过程ｏｆＳｈｅｎＦｕｃｏａｌＦｉｇ．４．３Ｂｕｒｎｉｎｇｐｒｏｃｅｓｓ３８东北大学硕士学位论文第凹章显微镜下煤粉的燃烧过程图４．４太西煤燃烧过程ＸｉｃｏａｌＦｉｇ．４．４ＢｕｒｎｉｎｇｐｒｏｃｅｓｓｏｆＴａｉ图４．５永城煤燃烧过程Ｆｉｇ．４．５ＢｕｒｎｉｎｇｐｒｏｃｅｓｓｏｆＹｏｎｇＣｈｅｎｇｃｏａｌ东北大学硕士学位论文第四章显微镜下煤粉的燃烧过程图４．６宝钢３８高炉用煤燃烧过程Ｆｉｇ．４．６ＢｕｒｎｉｎｇｐｒｏｃｅｓｓｏｆＢａｏＳｔｅｅｌＢＦ３４ｃｏａｌ图４．７宝钢１４高炉用煤燃烧过程Ｆｉｇ４．７ＢｕｒｎｉｎｇｐｒｏｃｅｓｓｏｆＢａｏＳｔｅｅｌＢＦＩ。

ｃｏａｌ高炉喷吹预热煤粉的研究作者：苏展学位授予单位：东北大学参考文献(32条)1.余琨高炉喷煤 19952.H E 杜捺耶夫.З м 库特里亚夫采娃.Ю м 库兹涅佐夫高炉喷吹粉状物 19803.N B 梅尔彻.W M 马汉.北京钢铁学院炼铁教研组美国高炉喷吹燃料工艺的状况 19744.杨天钧.刘应书.杨珉高炉富氧喷煤--氧煤混合与燃烧 19985.杨天钧.苍大强.丁玉龙高炉富氧煤粉喷吹 19966.宋阳升高炉富氧喷煤技术的新进展 19957.苏少雄高炉大喷煤量的生产实践 1989(08)8.李家新.苍大强.糜克勤大喷煤量高炉冶炼的理论与实践[期刊论文]-包头钢铁学院学报 1999(2)9.曹桐国内外高炉喷煤技术发展概况 1997(01)10.宋阳升英法高炉喷煤和长寿技术概况 1994(02)11.J M Steiler于齐诺尔萨西诺尔高炉喷煤的发展 1997(01)12.G Federico塔兰托厂的炼铁喷煤技术 1998(02)13.胡俊鸽欧洲和美国的高炉喷煤工艺及技术经济指标分析 1998(05)14.徐国群世界喷煤技术的应用与发展 1996(05)15.张春雪国外开发高喷煤比的措施 199616.王国雄.王铁国外高炉喷煤技术研究动态 1997(01)17.李维国.陶荣尧.朱锦明宝钢高炉富氧喷煤技术的现状与设想 1995(07)18.李维国.朱锦明宝钢2号高炉喷煤生产实践 1994(06)19.郭可中宝钢高炉喷煤技术进步 1998(06)20.姜明东.马东清.高殿臣本钢生产工艺知识 200121.周岩.袁金林.薄淮聚通钢高炉喷煤试生产实践[期刊论文]-炼铁 2000(4)22.李朝金天铁高炉喷煤技术的发展及前景 1996(12)23.沈岩松.朱蒙.沈峰满高炉喷煤新技术--两段式喷吹工艺[期刊论文]-材料与冶金学报 2002(2)24.周建钢.陈占东鞍钢11号高炉喷煤浓相输送工业试验 1995(03)25.程正东.闫敏英.沙永志我国高炉喷煤工艺技术的优化[期刊论文]-钢铁研究学报 2002(2)26.刘云彩当代高炉炼铁成就[期刊论文]-炼铁 2001(3)27.J Zelkowski煤的燃烧理论与技术 199028.孙学信.陈建原煤粉燃烧物理化学基础 199129.由文泉.赵民革实用高炉炼铁技术 200430.周传典.刘万山.王筱留高炉炼铁生产技术手册 200231.M A 菲尔德.D W 吉尔.B B 摩根煤粉燃烧 198932.成兰伯高炉炼铁工艺及计算 1991。

机 旁手 动 ：在机 旁 殴控 制箱 ．检 修或 试 时 采川 ＝ 操 作 台 ｝改模 拟盘 ，通 过模 拟盘 以清 楚知 道 整 ｌ Ｊ 个 系统 的运 行情况 ，系统的 启动 、运 行、停 ｆ 及
再 驶 １ 状 态均 采 Ｈ 光信 号 、声信 号 监删 ， 系统 的 苷 ］
６ 结 语
的 提 高 。过 去计算 时 以 １０ ０ ％燃 烧 率 作 为前 提 ．
榻 … Ｉ０ ￣ Ｏ ０Ｃ风温 ，在 不富氧 的条件 Ｆ ，喷煤 量最
发 出启动或 停 Ｊ 号后 ．各 设备按顺 序 自动动 作 ： 信
集 中手 动 ：在操 作室 内操作 台 上手动 起停 备 设器 ；
系。
同 走然 气 和 重 油 燃 烧 时 那 样 ， 但 及 它 们 严
脱 气 、结 集 、和残 焦燃 烧 『 个阶 段 完 成 的 而 煤 ＝ 粉 从煤 枪 出 口到 离开燃 烧 带 的 时 间 很短 暂 ，在 这
个短暂 的 时间 内要 全 部煤 粉 完成 这 二 个 阶段 的 确
是 相 幽难 的 。朱 燃烧 的煤 粉会 进 入炉 渣 ．这 将
料 状 况 米 调整 边 缘和 中心气 流 分 布 ，也 能使 高炉 Ｊ常运 行 】 ：
给 高炉 冶 炼 带 来很 多麻 烦 ，因此 就 限制 了喷 煤 量
重ｊ 。朱 燃 煤 粉 和 产 生 的 碳 黑 随 煤 气 【 而进入 二 升 高 炉 的滴 落 带 、 软 熔 带 其 至 块 状 带 其 中 少 量 的 煤 粉 和 碳 可在 ｝ 过 挫 中 被 冶 炼 过 所 气 ： 升 化 吸 收 ，例 如 ：
转 速能在 ０ ４ Ｉ Ⅲ 【一 ． ／ ｊ ． 一 ｉｒ １４ ｒ ｍ ｎ内带 负荷有级 调 建 ，脱 液 筛 转速 依 据泵 构流 米 凋 １ 本系 统 的

炉内压差。 –喷煤降低理论燃烧温度，降低压差。 –降低燃烧焦点温度，减少SiO2还原，产生的SiO减少。 有利于采用富氧燃烧焦点温度过高； n煤气量降低，炉身部炉料加热变差。 –喷煤的作用 n降低理论燃烧温度； n降低燃烧焦点温度； n增加炉缸煤气量。 调节炉况 –常用调节炉况的手段 n风温：通常不使用 n风量：通常不使用 n焦炭负荷：滞后 n鼓风湿分：灵敏，但不利于降低能耗 –喷煤调节炉况：较快。
请您及时更换请请请您正在使用的模版将于2周后被下线请您及时更换
钢铁厂高炉喷煤系统原理详细介绍（一）
目前高炉冶炼钢铁需要用焦炭，焦炭在高炉中的作用是提供冶炼过程需要的热量；还原铁矿石需要的还原剂；以及维持 高炉料柱（特别是软熔带及其以下部位）透气性的骨架等等。高炉喷吹煤粉是从高炉风口向炉内直接喷吹磨细了的无烟煤煤粉 或烟煤煤粉或这两者的混合煤粉，以替代焦炭起提供热量和还原剂的作用，从而降低焦比，降低生铁的成本，它是现代高炉冶 炼的一项重大的技术革命。
制，烟煤一般不超过120~130℃，褐煤一般不超过100℃。 –磨煤设备：球磨机或中速磨 n球磨机： –优点：对煤种适应性强，安全可靠，维护工作量少； –缺点：噪声大，电耗高，外形尺寸大。 n中速磨： –优点：电耗低，噪音小，防爆性好，调节性和均匀性好。 –缺点：对煤种变化敏感。 n喷吹罐 n双罐并列式： –上为贮煤罐，下为喷煤罐。 –优点：高度低，称量准确，可靠性高。 –缺点：占地面积大，设备多，投资略高。 n三罐单列式： –上为收集罐，中为贮煤罐，下为喷吹罐。 –优点：占地面积小，装置简单设备少，投资低。 –缺点：贮煤罐和喷吹罐之间硬连接，影响称量的准确性。 n供煤方式和煤粉分配器 –各风口单独供粉： –向高炉集中供粉，采用煤粉分配器将煤粉分配到各个风口。
一、高炉喷煤的意义

浅论高炉喷吹煤评价指标高炉喷吹用煤的煤质对高炉冶炼过程及技术经济指标有重要影响。

在喷吹高挥发分、强爆炸性烟煤技术飞速发展的今天，选择煤源广阔、价格合理、喷吹性能优良的喷吹煤进行高炉混合喷吹，保证高炉生产技术指标，提高经济效益，是钢铁企业必须面临并予以解决的问题。

1.评价指标1．1灰分％灰分是有害成分。

喷入高炉的煤粉的灰分转变成炉渣，不仅增加石灰石的消耗，又增加吨煤渣量，使焦比升高。

喷吹煤的灰分越低越好。

喷吹煤灰分应比所用焦炭灰分低2％，即钢厂的焦炭灰分为13％，则喷吹煤的灰分应不高于11％。

1．2硫分％硫分也是一种极为有害的物质。

喷吹煤粉中硫影响生铁和钢的质量（钢铁中含硫大于0.07％，就会使之产生热脆性而无法使用）。

为脱去钢铁中硫，就须在高炉和炼钢炉中多加石灰石，致使成本升高，生产能力下降。

硫分越低越好。

喷吹煤硫分应比所用焦炭硫分低0.2％，即钢厂焦炭硫分为0.8％，喷吹煤硫分应不高于0.6％。

1．3发热量固定碳含量越高，挥发分含量越低，在风口前燃烧时放出的热量越多。

喷入高炉的煤粉是以其放出的热量和形成的还原剂CO、H2等来代替焦炭在高炉内提供热源和还原剂。

发热量越高越好。

在高炉内放出的热量越多，置换比越高。

1．4可磨性它反映煤的耐磨特性。

可磨指数越大，越易粉碎，磨煤机出力越大，电耗越小，粉煤加工成本越低。

但可磨指数大于90时，在磨机内会有粘结现象。

实践证明，喷吹煤可磨指数为70－90时为最佳。

1．5反应性煤对CO2的反应性即将CO2还原成CO的能力。

它是反映煤气化、燃烧的一个重要指标。

反应性的强弱直接影响炉子的耗煤量、耗氧量及煤气中的有效成分等。

高炉喷吹反应性强的煤，不仅可提高煤粉燃烧率，扩大喷吹量，而且风口区未燃烧的煤粉在高炉的其它部位参加了与CO2的气化反应，减少焦炭的气化反应，对焦炭强度起到保护作用。

1．6燃烧性煤的燃烧性好，即其着火点低，反应性强。

这可使喷入高炉的煤粉能在有限的空间和时间内尽可能多地气化，少量未及气化的煤粉也因反应性强而与高炉煤气中的CO2和H2O反应而气化，不给高炉冶炼带来麻烦。

浅谈高炉经济喷煤比王立杰尹焕岭赵杨(唐钢不锈钢)摘要：高炉喷煤是降低铁水成本，增加利润的重要手段；同时，直接喷吹煤粉，不经过焦化工艺，减少了环境污染。

提高喷煤比应具备的条件是：稳定的原燃料质量、合适的理论燃烧温度、精细的操作和合理煤气分布。

高炉提高喷煤比是冶炼技术发展的必然趋势，然而各单位能满足的条件不同，因此各单位的经济煤比也应根据自身条件确定。

关键词：高炉经济喷煤比理论燃烧温度未燃煤粉置换比0 前言高炉喷吹煤粉则是部分替代焦炭的“提供热量”及“还原剂和渗碳剂”，即以价格低廉的煤粉部分替代价格日趋昂贵的冶金焦炭，以缓解因炼焦用主焦煤匮乏所造成的冶金焦炭产量渐显不足的矛盾，最终降低高炉炼铁焦比和生铁成本。

当前高炉生产的一些习惯性认识和操作，直接影响到高炉喷煤的科学性，且给高炉喷煤效益乃至生铁成本带来不良影响，因此选择合理的喷煤比就是实现企业效益最大化的重要一项。

1 经济喷煤比的概念所谓经济喷煤比，是在一定的生产条件下（产量、原燃料质量、炉料结构、煤和焦炭的市场价格等），喷煤比最高且稳定、焦比和燃料比最低的操作煤比。

可见，经济喷煤比的大小取决于喷煤量水平、煤交置换比和能量消耗利用程度，最终有总燃料消耗、工序成本来确定。

喷煤对高炉工序降低值的影响可按下式计算：△J=PCR(P k×R—P m)／1000(1)式中△J——高炉工序成本降低值，元／t；PCR——喷煤比，kg／t；R——未校正煤焦置换比；P k——焦炭价格，元／t；P m——煤粉工序成本，元／t。

从图1曲线可见，喷煤生产操作中存在经济喷煤比。

由于原燃料质量、炉况参数在一定范围内波动，因此经济喷煤比是一个操作范围。

2 提高喷煤比的关键技术2.1稳定原燃料条件2.1.1提高焦炭质量，特别是焦炭的热性能，保证高炉必要炉料柱透气性。

图1 高炉工序成本降低值与喷煤比的关系焦炭在高炉内的骨架作用是煤粉不可替代的，随着煤比的提高，焦炭的负荷随之加重，以及焦炭在炉内停留的时间越长，焦炭的骨架作用更显的重要。

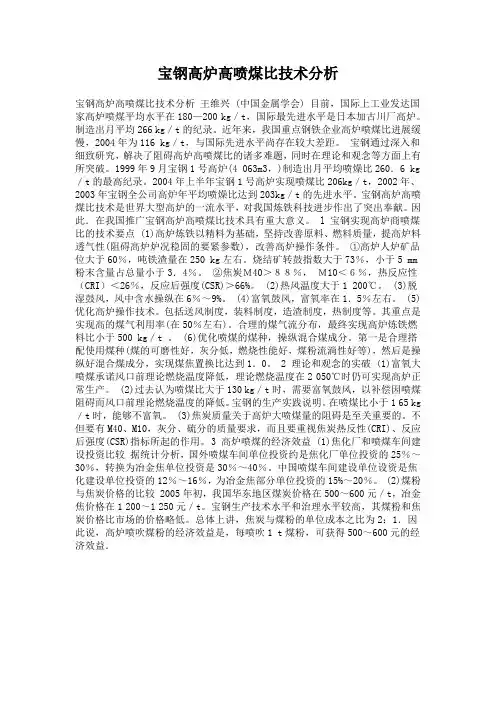

宝钢高炉高喷煤比技术分析宝钢高炉高喷煤比技术分析王维兴 (中国金属学会) 目前，国际上工业发达国家高炉喷煤平均水平在180—200 kg／t，国际最先进水平是日本加古川厂高炉。

制造出月平均266 kg／t的纪录。

近年来，我国重点钢铁企业高炉喷煤比进展缓慢，2004年为116 kg／t，与国际先进水平尚存在较大差距。

宝钢通过深入和细致研究，解决了阻碍高炉高喷煤比的诸多难题，同时在理论和观念等方面上有所突破。

1999年9月宝钢1号高炉(4 063m3，)制造出月平均喷燥比260．6 kg ／t的最高纪录。

2004年上半年宝钢1号高炉实现喷煤比206kg／t，2002年、2003年宝钢全公司高炉年平均喷燥比达到203kg／t的先进水平。

宝钢高炉高喷煤比技术是世界大型高炉的一流水平，对我国炼铁科技进步作出了突出奉献。

因此．在我国推广宝钢高炉高喷煤比技术具有重大意义。

l 宝钢实现高炉商喷煤比的技术要点 (1)高炉炼铁以精料为基础，坚持改善原料、燃料质量，提高炉料透气性(阻碍高炉炉况稳固的要紧参数)，改善高炉操作条件。

①高炉人炉矿品位大于60％，吨铁渣量在250 kg左右。

烧结矿转鼓指数大于73％，小于5 mm 粉末含量占总量小于3．4％。

②焦炭Ｍ40＞８８％，Ｍ10＜６％，热反应性（CRI）＜26％，反应后强度(CSR)＞66%。

(2)热风温度大于1 200℃。

(3)脱湿鼓风，风中含水操纵在6％～9%。

(4)富氧鼓风，富氧率在1．5％左右。

(5)优化高炉操作技术。

包括送风制度，装料制度，造渣制度，热制度等。

其重点是实现高的煤气利用率(在50％左右)。

合理的煤气流分布，最终实现高炉炼铁燃料比小于500 kg／t 。

(6)优化喷煤的煤种，操纵混合煤成分。

第一是合理搭配使用煤种(煤的可磨性好，灰分低，燃烧性能好，煤粉流淌性好等)，然后是操纵好混合煤成分，实现煤焦置换比达到1．0。

2 理论和观念的实破 (1)富氧大喷煤承诺风口前理论燃烧温度降低，理论燃烧温度在2 050℃时仍可实现高炉正常生产。

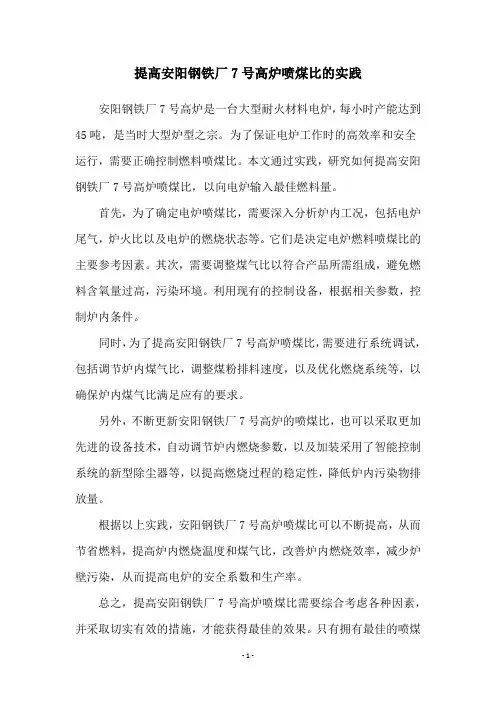

提高安阳钢铁厂7号高炉喷煤比的实践
安阳钢铁厂7号高炉喷煤比是指高炉内每公斤烧料中添加的煤
的量。

一般来说，越高的煤比，热值就越高，燃烧效率也就越好，但是高炉喷煤比过高会引起煤气逆流，使高炉衬里负荷增大，增加渣结垢，影响高炉运行，降低高炉产量和质量。

安阳钢铁厂七号高炉在运行过程中，喷煤比一般在5.5：1～6.5：1之间波动，排除其他影响因素的影响，为此，采取以下措施来提高7号高炉的喷煤比：
1.提高烧料的品质。

安阳钢铁厂生产的烧料一般为焦炭、油焦、混煤、喷吹渣油、膨胀焦和颗粒焦，焦炭的热值较高，但颗粒焦的热值较低，因此应采取措施降低颗粒焦的使用比例，提高烧料的品质，从而提高喷煤比。

2.改变热风系统的运行方式。

在安阳钢铁厂7号高炉的喷煤比提高过程中，采用合理的热风系统运行方式，可以提高高炉内部物料的流动性，从而提高煤气的利用率。

3.优化料槽投料方式。

在投料时，应确保料槽内添加的烧料可以被准确的喷射在炉膛内部，从而提高烧料的利用率，降低产生余量以达到提高喷煤比的目的。

4.增加烟囱气流的速度，减少烟囱抽放时间。

在安阳钢铁厂7号高炉中，可以通过增加烟囱气流的速度，缩短烟囱抽放时间，使烧料充分燃烧，从而达到提高喷煤比的目的。

上述是安阳钢铁厂提高7号高炉喷煤比的措施，不仅可以提高7
号高炉的喷煤比，还可以提高7号高炉的运行效率、改善环境污染，降低能耗，给安阳钢铁厂带来更多的经济收益。

可以说，提高7号高炉喷煤比，是安阳钢铁厂可持续发展的一个重要措施。

提高安阳钢铁厂7号高炉喷煤比的实践
安阳钢铁厂7号高炉是一台大型耐火材料电炉，每小时产能达到45吨，是当时大型炉型之宗。

为了保证电炉工作时的高效率和安全运行，需要正确控制燃料喷煤比。

本文通过实践，研究如何提高安阳钢铁厂7号高炉喷煤比，以向电炉输入最佳燃料量。

首先，为了确定电炉喷煤比，需要深入分析炉内工况，包括电炉尾气，炉火比以及电炉的燃烧状态等。

它们是决定电炉燃料喷煤比的主要参考因素。

其次，需要调整煤气比以符合产品所需组成，避免燃料含氧量过高，污染环境。

利用现有的控制设备，根据相关参数，控制炉内条件。

同时，为了提高安阳钢铁厂7号高炉喷煤比，需要进行系统调试，包括调节炉内煤气比，调整煤粉排料速度，以及优化燃烧系统等，以确保炉内煤气比满足应有的要求。

另外，不断更新安阳钢铁厂7号高炉的喷煤比，也可以采取更加先进的设备技术，自动调节炉内燃烧参数，以及加装采用了智能控制系统的新型除尘器等，以提高燃烧过程的稳定性，降低炉内污染物排放量。

根据以上实践，安阳钢铁厂7号高炉喷煤比可以不断提高，从而节省燃料，提高炉内燃烧温度和煤气比，改善炉内燃烧效率，减少炉壁污染，从而提高电炉的安全系数和生产率。

总之，提高安阳钢铁厂7号高炉喷煤比需要综合考虑各种因素，并采取切实有效的措施，才能获得最佳的效果。

只有拥有最佳的喷煤
比，才能实现电炉的最佳效率，进而给电炉安全运行带来保障。

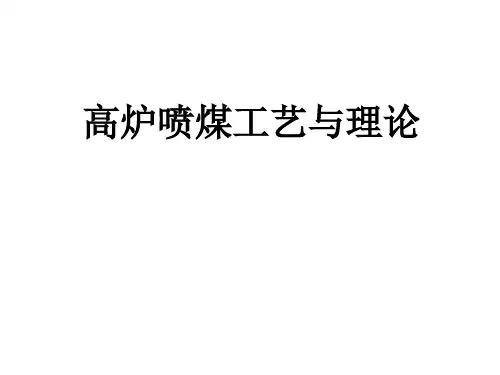

高炉喷煤工艺与理论
一、高炉喷煤的原因
1、喷煤有经济效益，但经济效益的计算比较 复杂，不是简单的煤焦替换。 2、炼焦污染难以解决。 3、焦煤缺乏。 4、焦炉老化
二、大喷煤给高炉冶炼带来的影响
1、压差升高。原因：一是焦比降低；二是有一部分未燃煤 粉；三是煤气量增加。 焦炭体积减少：块状带主要是孔隙度降低；软熔带主要是焦 窗高度和焦窗内的孔隙度降低；滴落带主要是焦炭滞留时间延长 ，致使焦炭产生更多的粉末，影响渣铁的滴落和煤气的上升。 2、炉顶煤气温度有升高的趋势，特别是高炉晚期，边缘气 流压不住更明显。煤比在150kg/t以下时不明显，到150kg/t左右 时开始逐渐显现出来。 3、未燃煤粉数量增多：高炉喷煤必然产生未燃煤粉，原因 1）煤粉在风口回旋区时间短，只有1~2ms 2）氧的数量十分有限。
煤粉 (230Kg/t)
重力灰 (2.31Kg/t,占1.00%) 污泥 (4.74Kg/t,占2.06%)
未被利用 (7.69Kg/t,占3.34%)
三、大喷煤与精料
精料是炼铁的基础，国内外在提高喷煤量的过程中，改善 原燃料质量主要围绕着改善料层透气性和降低压差。具体体现 在以下几方面。 1、焦炭CRI和CSR 大喷煤时，焦炭在高炉内的滞留时间延长，溶损率增加。 4000m3高炉煤比变化对焦炭在高炉内滞留时间和溶损率的影 响 煤 比 kg/t 0 100 200 300 荷 重 增 加 % 1.00 1.06 1.12 1.21 溶 损 率增加 % 1.00 1.22 1.58 2.21 滞留时间延长 % 1.00 1.39 2.29 6.49 焦炭的溶损率与焦炭反应性的定义不同，但两者紧密相联。
6、选择煤粉合适的粒度 根据燃烧学：煤粉的燃尽时间与煤粉粒径的平方成正比。 因此，高炉喷吹煤粉的粒度都控制在－200目为80%左右。 煤粉粒度控制比较细的唯一原因是提高煤粉燃烧率，有一系 列的不足，如球磨机能力降低，电耗增加，煤粉输送性能变差， 安全性（烟煤）变差等。 目前煤粉粒度有适当变粗的趋势，主要原因是： 1）煤种的选择和配煤，使煤粉燃烧率提高，未燃煤粉的反 应性得到改善。 2）粗粒度的煤在回旋区的停留时间有所延长，为煤粉燃尽 创造了条件。 3）原燃料条件比较好，对料层透气性变化有足够的承受能 力。 7、煤枪插枪位置要合理。这个位置应考虑：一是燃烧时间 和燃烧空间足够；二是煤枪的煤粉不能冲刷直吹管内壁和风口内 壁。 8、选择合理的喷煤系统，连续、稳定、均匀 9、操作：上下部调剂。

高炉喷煤控制系统的研究1 绪论1.1 课题研究背景目前，高炉喷煤存在手动调节喷煤和自动喷煤两种方式。

手动调节喷煤，喷煤量不均匀，造成高炉热制度经常性波动，不利于高炉炉况的稳定及煤比的进一步提高，采用自动喷煤技术可实现入炉煤粉量精滩，喷吹均匀，达到稳定炉况的目的，进而为提高煤比创造条件。

因此，国内企业结合自身特点，近几年正在逐步实施自动喷煤技术。

高炉喷煤系统布置形式大体分为并联罐和串联罐两种系列，并联罐布置形式比较容易实现自动喷吹，国内外都有相应技术，如采用国外技术的有：宝钢(除三高炉)、武钢、鞍钢等，采用的是荷兰的自动喷吹技术。

首钢迁钢2高炉采用的是达涅利技术；采用国内天硕钢铁(福建)有限公司开发的自动喷吹技术的企业有：济钢、邯钢等。

对于串联罐布置形式，国内均是手动喷吹，还未开发出成功的自动喷煤技术。

首钢炼铁厂和首秦公司炼铁部高炉的喷煤系统布置形式为串联罐，目前采用手动调节喷煤。

由于人工调节喷煤量的误差，首钢炼铁厂喷吹量有时误差达到15%以上，带来高炉喷煤量的不均匀，严重影响了高炉热制度稳定，不利于高炉产量及煤比的进一步提高。

这种影响在目前煤比150kg/t-160kg/t的情况下更加明显。

因此，进行串联罐高炉自动喷煤技术研究与开发是非常有必要的。

如今，随着IT业总体水平的提升，软件工程的思想被融入到各种软件开发技术中。

而20世纪60年代开始发展起来的计算机系统工程，是计算机硬件、软件、数据通信装置、数据存储设备、规章制度和有关人员的统一体。

它广泛存在于医疗、机械、电力、钢铁冶金及制造业等领域内，在各个领域有着广泛的应用，如计算机辅助设计(CAD)系统、计算机辅助制造(CAM)系统、计算机辅助教学系统、计算机辅助医疗系统、军用的计算机指挥系统、通信软件工程、公用或专用的现代通信系统和信息服务系统都各具特色，管理软件是一类最具代表性的软件工程[1]。

基于计算机的系统是“某些要素的一个集合，这些要素被组织起来以实现某种方法、过程或借助处理信息进行控制”[2]。

邯宝公司炼铁厂高炉煤粉喷吹技术的分析【摘要】近年来随着钢铁行业的高速发展，矿石资源和焦炭资源日趋紧张，节能降耗已经成为钢铁行业刻不容缓的重大课题，而高炉煤粉喷吹系统在高炉生产过程中已成为节焦和改进冶炼工艺最有效的措施之一，本文结合实际工程介绍了邯宝公司炼铁厂高炉煤粉喷吹技术，并分析了喷煤工艺的发展趋势。

【关键词】炼铁厂；高炉；混合煤粉喷吹技术；发展1项目概况2010年邯宝公司炼铁厂两座高炉生产趋于稳定，高炉的喷煤比逐步提高。

随着炼铁行业的利润逐步萎缩，降低高炉工序能耗迫在眉睫。

由于西区炼铁厂两座高炉混合煤粉的制备和喷吹因操作水平低、设备工艺存在一些缺陷，为保安全运行，烟煤的配比一直在30％左右，直到2010年6月份烟煤配比达到40％，为进一步降低高炉炼铁成本，我们通过一系列的研究、完善操作制度和设备改造等多项措施，开发出了高挥发分混合煤粉喷吹技术，不但满足了高炉要求，同时使烟煤配比提高到了50％以上，大大降低了单位喷吹煤粉的成本，为高炉稳定生产、降低工序能耗提供了有力的支持。

2详细科学技术内容高炉喷吹用煤粉一般为无烟煤或无烟煤与烟煤的混合煤。

由于无烟煤挥发分较低，没有爆炸性，出于安全性考虑，最早的高炉喷吹煤粉只使用无烟煤。

但是无烟煤也存在着燃烧性能差，置换比低，采购费用较高等缺点；而烟煤具有高挥发分，高爆炸性，但燃烧性能好，置换比较高，采购费用较低等优点，通过实验室实验证明，如果两者按照一定比例混合，不仅可以降低烟煤的爆炸性，提高煤粉的燃烧性能，而且还可以极大限度的降低混合煤粉的成本，降低焦比。

自2008年高炉投入生产开始，运行车间就致力于混合煤粉的制备、喷吹的生产实践和研究工作。

在2010年1月份，高炉喷吹混合煤粉的烟煤配比只有20％，挥发分基本在15％左右。

混合煤粉的单位成本较高，喷入高炉的煤粉置换比较低，高炉焦比达380Kg／t铁以上，导致炼铁厂的成本较高。

为进一步降低高炉焦比，降低炼铁成本，运行车间决定利用多年的生产经验，结合扎实的专业理论知识，进一步的提高烟煤配比，使混合煤粉的挥发分达到23％±1％，从而降低原煤成本，改善煤粉在高炉风口前的燃烧性能，降低高炉焦比。

高 炉 煤 比达 到 了 １ ４ ０ ｋ ｇ ／ ｔ 以上 。
１ ８ ｔ ／ ｈ和误差值大于一 ２ ｔ 以上 的状况做 了个系统统计， 统计列表如下
序 号 ｌ ２ 项 目 煤 粉 中 杂 物 明 显 流 化 效 果 差 频数 （ 次） 累计 频 （ 次） 百分数（ ％） 累计百分 （ ％） １ ５ ８ ７ ３ １ ５ ８ ２ ３ １ ６ １ ． ２ ４ ２ ８ ３０ ６１ ． ２ ４ ８ ９ ． ５ ４
＿ Ｉ ｌ 丁’
、
Ｉ
．
●
・
． ¨
ｌ 一
Ｉ
曲
Ｊ
Ⅲ
＼
。
二 ቤተ መጻሕፍቲ ባይዱｌ ＿ ＿ 孙
一
Ｊ
… ｒ ｌ 、
一一
一 一 １ ３
１ ｌ ＿
，
Ｉ
ｌ ＿
Ｉ ｍ － ｍ
Ｊ ｌ Ｊ ０ Ｉ
ｌ
、，
Ⅲｖ １ Ｉ ’ ∞ － ｔ ．ｊ Ｉ ｌ ｍｔ Ｉ ＊ ㈣
●
、
Ｌ ３
． 一 ．． ． ，
’
●
、
¨
Ｊ ｝
月
电气 故 障 。
Ｉ 【 一 耻 ． ・ ’
’
÷ ～ ｝ ４ ． 一
＿ ＿ ｌ １ ｌ “。 ” 车 ” 亍 “
４ 经济效 益
（ １ ） 挡车栏成 本， 调度 绞车 （ ５ ． ５ ｋ Ｗ） １台 ５ ０ ０ ０元 ， 挡 车栏 （ 加工件 ） ２ 档８ ０ ０ ０元 ， ６ ０ Ａ可逆 开关 ｌ台 ４ ０ ０ ０元 ， 感应开关 ６只 ２ １ ０元 ， 导 向滑轮 和钢丝绳约 １ ５ ０ ０元 ， 开 关 电 源 及 继 电器 ３ ０ ０元 ， 总成本约 １ ９ ０ ０ ０元 。 （ ２ ） 购买专业厂家生产套产 品， １ 套（ ２档） 约１ ３万元 。 （ ３ ） 现 安装使用 ３套 ， 共节约设备成本 ３ ３万元 。今后 中小斜坡 安装 每套将节约 １ １ 万元 。

浅谈高炉富氧喷煤浅谈高炉富氧喷煤顾爱军王世达张文青王亚利（宣钢炼铁厂）摘要：高炉富氧喷煤是实现高炉生产稳产、高产、优质、低耗的必要手段，是高炉炼铁技术进步的重要标志。

高炉的富氧和喷煤是互为条件，互为依存的。

喷煤量不断增加，就需要有足够的氧气来促进煤粉的燃烧，以提高煤焦置换比和保证高炉顺行。

关键词：高炉富氧喷煤冶炼操作高炉富氧鼓风是指往高炉中加入工业氧，使鼓风中的氧含量超过大气中的含氧量。

高炉使用富氧鼓风可以加速碳燃烧，在燃料比不变的情况下使产量增加。

但富氧鼓风使进入高炉的风量减少，带入高炉的热量也减少。

因此，高炉鼓风中的富氧率也受到一定限制。

高炉富氧鼓风的目的是：提高冶炼强度；增加产量；强化喷吹燃料在风口前燃烧。

1 富氧鼓风对高炉的影响1.1 提高了冶炼强度。

由于风中含氧量增加，因而每吨铁所需风量减少。

若保持入炉风量不变，冶炼强度可以提高。

1.2 有利于高炉顺行。

富氧后因带入氮减少，所以单位生铁的煤气量减少，富氧鼓风并定风量时，压差降低，利于顺行。

1.3 提高了理论燃烧温度。

富氧后虽然风量减少使鼓风带入热量减少，但煤气量也相应减少，故能提高理论燃烧温度。

1.4 增加了煤气中CO的含量，有利于间接还原。

富氧鼓风改变了煤气中CO和N2的比例，CO升高，有利于间接还原的发展。

当富氧鼓风与喷吹燃料相结合时，炉缸煤气中CO和H2增加，对间接还原更有利。

1.5 降低了炉顶煤气温度。

富氧后单位生铁煤气量减少，上部热交换区扩大，炉顶煤气温度降低。

高温区集中在高炉下部，这使高炉竖向温度场发生变化。

这个影响与喷吹燃料的影响相反，因而富氧鼓风与喷吹燃料相结合可优势互补2 高炉富氧喷煤的冶炼特征富氧鼓风使理论燃烧温度升高，鼓风焓变小，煤气量减少，高温区下移，炉顶温度降低，冶炼行程加快，炉料在炉内停留时间缩短；而喷吹煤粉则使理论燃烧温度降低，鼓风焓变大，煤气量增加，中心气流发展，炉缸温度均匀，高中温区扩大，炉顶温度升高，焦比降低，料柱矿焦比例增加，炉料在炉内停留时间增长。

影响高炉喷煤比主要因素的探讨车奎生（南阳汉冶特钢副总工程师兼炼铁厂总工程师）摘要：本文结合高炉操作实际，系统的阐述了影响高炉喷煤比的主要因素，提出了在一定原燃料条件和富氧条件下，为了保证炉况顺行并取得经济燃料比，高炉喷煤比的合理控制范围。

关键词：富氧率、喷煤比、理论燃烧温度、渣铁比、入炉焦比1、前言：国内众多高炉由于焦炭质量、渣铁比、富氧率、风温水平差异较大，因此高炉的利用系数、喷煤比、燃料比、理论燃烧温度等主要技术经济指标和主要操作参数差异也很大，在理论依据和指导上存在很大的争议；本文结合高炉操作实际，系统的阐述了影响高炉喷煤比的主要因素，提出了在一定原燃料条件和富氧条件下，为了保证炉况顺行并取得经济燃料比，高炉喷煤比的合理控制范围。

2、影响高炉喷煤比的主要因素：无数的高炉操作实践证明，焦炭质量、渣铁比、富氧率、风温水平、高炉操作管理水平是影响高炉喷煤比五大主要因素，其影响的程度列表如下：焦炭在高炉炼铁中是不可缺少的炉料，对高炉炼铁技术进步的影响率在30%以上，在高炉炼铁精料技术中占有重要的地位。

在高喷煤比条件下，随着喷煤比的显著提高，焦炭负荷显著升高、焦炭骨架的显著减少、焦炭在高炉内的滞留时间延长，焦炭的骨架作用会显得更加突出，相应对焦炭的质量要求也会越来越高。

否则，是难以实现高喷煤比，高炉炼铁不能正常生产。

焦炭从料线到风口平均粒度减少20%～40%，劣质焦炭和热反应性高、反应后强度低的焦炭粉化率会很大。

焦炭的4种作用中，提供热源的主导作用不会改变，这就决定入炉焦比有一个最低值，低于这个最低值，高炉炼铁就难以正常生产，在各种条件下高炉炼铁中碳的还原作用和渗碳功能不会有较大的变化。

单纯从焦炭质量考虑，喷煤比要达到200kg /t而且燃料比又低于500kg /t，焦炭质量必须满足：M40＞89%，M10＜6%，CRI＜24%，CSR＞65%，焦炭的平均粒度达到50mm。

2.2.渣铁比的影响：提高矿石入炉品位，降低渣量是高炉精料的主要内容之一，随着渣量的升高，不仅吨铁耗熱增加，而且煤气流通过软融带和滴落带的阻损增加，料柱整体的透气和透液性变差，势必会影响到高炉的顺行和煤比的提高。

高炉制粉喷煤技术的研究与应用作者：王维乔1. 技术研发历程高炉喷吹煤粉可以降低焦炭消耗，减少炼焦污染，调节炉况，促进高炉稳定顺行，强化高炉冶炼。

首钢作为我国高炉喷煤技术的开创者和先行者，早在196 3年，就进行了系统的研究与试验，并于1964年在国内率先将其在高炉上进行工业化试验。

1966年，首钢在全公司的高炉上进行推广应用，当时的年平均喷煤量达159kg/tHM，最高月平均喷煤量达到279kg/tHM，创造了当时的世界纪录。

1994年，在首钢1726-2536m3四座高炉上应用，采用集中制粉，间接喷吹，串联罐多管路喷煤。

2000年，首钢进行重大技术改进，采用中速磨煤机制粉，布袋一级收粉，双系列串联罐直接喷吹，在首钢两座（1780m3、2536m3）高炉上应用，达到国际先进水平。

2004年，首钢国际工程公司设计的湘钢1800m3高炉，采用中速磨制粉，并列罐间接喷吹。

2007年，首钢国际工程公司设计的迁钢2号2650m3高炉，采用并列罐直接喷吹，并实现全自动喷煤操作。

2009年，首钢国际工程公司设计的京唐1号5500m3高炉，采用并列罐直接喷吹，全自动喷煤操作，并实现浓相输送。

2010年，首钢国际工程公司设计的迁钢3号4000m3高炉，采用并列罐直接喷吹，全自动喷煤。

2010年，首钢国际工程公司设计的京唐2号5500m3高炉，采用并列罐直接喷吹，浓相输送，全自动喷煤。

经过几十年的发展，首钢国际工程公司不断完善和优化设计，掌握了从原煤料场到煤粉制备和喷吹的全套高炉喷煤工艺设计。

近年来，首钢国际工程公司还参与编制了国家标准GB 50607－2010《高炉喷吹煤粉工程设计规范》。

2. 高炉喷吹煤粉技术的主要技术特点2.1 长距离直接喷吹，紧凑型布局由首钢国际工程公司设计的首钢2号、3号高炉喷煤工程，完全采用国产化技术和设备，采用紧凑型短流程工艺，实现了煤粉长距离直接喷吹。

2号高炉喷煤总管长度达到452m，已被列入第九批《中国企业新记录》。
