下载文档原格式
润滑系统油品检测随着工业化进程的加快，各行业对润滑剂的需求也逐步增加。
同时，随着科技的发展，润滑油也不断更新换代。
润滑油作为机器维护保养的关键，需要经过周期性的检测和更换，保证其良好的性能，从而提高机器的效率和寿命。
本文将从润滑系统油品检测入手，介绍润滑油检测的重要性以及常见的检测方法和技术。
一、润滑油的重要性润滑油作为机器维护保养的重要组成部分，能够起到以下几个方面的作用：1、减小摩擦阻力、降低机器的能耗。
2、减少磨损和减缓机器的老化速度，延长机器的使用寿命。
3、起到防腐、防锈、防腐蚀等作用。
因此，只有润滑油的质量好，才能更好地发挥其作用，保障机器的使用效率和寿命。
二、润滑油的检测方法常用的润滑油检测方法有以下几种：1、外观检查外观检查主要是通过眼观判断润滑油的颜色、透明度、异常颗粒等外观情况。
一般，正常情况下的润滑油的颜色为浅黄色或透明淡黄色，无悬浮物，无异味。
如果油色发黑、浑浊、有异味等现象，说明润滑油可能被污染，需要及时更换。
2、粘度检测粘度是衡量润滑油黏稠程度的指标，也是润滑油维持润滑性能的重要因素。
粘度检测可以通过旋转型粘度计、滴定式粘度计等粘度计设备进行。
在润滑系统中，高粘度的润滑油会增加摩擦阻力，导致机器能耗增加，降低机器的效率。
而低粘度的润滑油则可能无法保持充分的润滑效果，缩短机器的使用寿命。
因此，定期检测润滑油的粘度是非常重要的。
3、酸值和碱值检测酸值和碱值是衡量润滑油性能的重要因素，反映了润滑油中有害物质、污染物、水分等因素的含量。
酸值是指润滑油在酸性条件下的中和值，而碱值则是指在碱性条件下润滑油的中和值。
通过酸值和碱值检测，可以判断油中是否存在酸、碱物质，进而判定润滑油的老化程度和使用寿命。
4、残炭和灰分检测残炭和灰分是衡量润滑油热稳定性和防氧化性的关键指标。
残炭是指在高温下，润滑油中未消耗的油分残留物。
而灰分是指在润滑油中烧掉后残留的灰状物。
残炭和灰分的检测可以判断润滑油耐高温和抗氧化能力。
润滑油性能测试润滑油的性能与其化学组成相关，取决于它的基础油与添加剂的组成及优化配伍，如何科学地侧试其性能，具有重要意义。
实践证明理化性能试验、模拟试验、台架试验，是开发润滑油新品必不可少的步骤。
在生产和销售中则以理化试验作为衡量产品性能的主要尺度。
现对润滑油性能及三个测试步骤的内容分述于下。
一、润滑油的性能现代润滑油必备的基本性能，是要保证机械润滑的最低粘度;粘度随温度变化小的高粘度指数;优良的抗氧化性和耐热性;在便用条件下具有良好的流动性;优良的抗磨损及润滑性;对氧化产物溶解能力强;对机械无腐蚀和锈蚀;在使用环境下的低挥发性;良好的抗乳化和抗泡性等。
二、理化性能试验理化性能试验简单快速，具有代表性，现在常用的理化性能试验项目为:(1)粘度：是液体流动内摩擦阻力的量度，是评价油品流动性的最基本指标，是各种润滑油分类分级，质量鉴别和确定用途的重要指标。
馏分相同而化学组成不同的润滑油，其粘度不同。
动力粘度:动力粘度是液体在一定剪切应力下流动时内摩擦力的量度，其值为所加于流动液体的剪切应力和剪切速率之比。
国际单位制中以帕.秒表示。
在低温下测定的动力粘度，可以表征油品的低温启动性。
运动粘度:是液体在重力作用下流动时内摩擦力的量度，其值为相同温度下液体的动力粘度与其密度之比，国际单位中以米2/秒表示。
(2)粘度指数：是国际广泛采用的控制润滑油粘温性能的质量指标，粘度指数越高，表示油品的粘度随温度变化越小。
(3)倾点和凝点：倾点是在规定的条件下被冷却的试样能流动的最低温度，单位为℃;凝点是试样在规定的条件下冷却至停止移动时的最高温度，单位为℃。
倾点和凝点越低，油品的低温性越好。
(4)酸值：中和1克油品中的酸性物质所需的氢氧化钾毫克数称为酸值，单位为毫克KOH/克。
酸值是反应油品中所含有机酸的总量，油品氧化越严重，其酸值增值也越大，它是油品质量及其变质的重要指标。
(5)色度：是在规定条件下，油品的颜色最接近某一号标准色板的颜色时所侧得的结果。

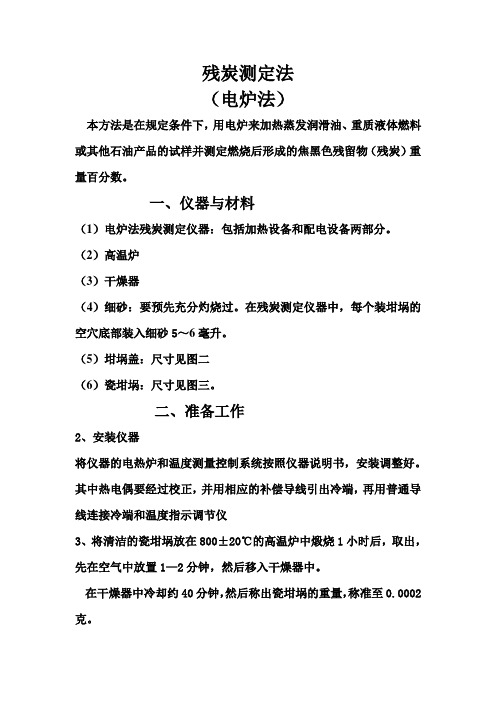

残炭测定法（电炉法）本方法是在规定条件下，用电炉来加热蒸发润滑油、重质液体燃料或其他石油产品的试样并测定燃烧后形成的焦黑色残留物（残炭）重量百分数。
一、仪器与材料（1）电炉法残炭测定仪器：包括加热设备和配电设备两部分。
（2）高温炉（3）干燥器（4）细砂：要预先充分灼烧过。
在残炭测定仪器中，每个装坩埚的空穴底部装入细砂5～6毫升。
（5）坩埚盖：尺寸见图二（6）瓷坩埚：尺寸见图三。
二、准备工作2、安装仪器将仪器的电热炉和温度测量控制系统按照仪器说明书，安装调整好。
其中热电偶要经过校正，并用相应的补偿导线引出冷端，再用普通导线连接冷端和温度指示调节仪3、将清洁的瓷坩埚放在800±20℃的高温炉中煅烧1小时后，取出，先在空气中放置1—2分钟，然后移入干燥器中。
在干燥器中冷却约40分钟，然后称出瓷坩埚的重量，称准至0.0002克。
新的瓷坩埚第一次在高温炉中煅烧时要不少于2小时，在干燥器中冷却约40分钟，然后称准至0.0002克。
再重新放在高温炉中煅烧1小时，并进行如上的准确称量；如此重复煅烧、冷却、称量，直至两次连续称量间的差数不大于0.0004克为止。
4、瓶中的试样，要不超过瓶内容积的3/4.将这试样摇匀5分钟。
粘稠和含蜡的石油产品要预先加热到50～60℃才进行摇匀。
5、对于水含量大于0.5﹪的石油产品，要在测定残炭前按《石油和石油产品试验方法》部标准第二册附录二的石油产品蒸馏脱水法进行脱水。
6、进行柴油10%残留物的残炭测定时，应按GB263-77《柴油10%残留物的残炭测定法》收集试样的10%残留物。
7、在测定残炭前，接通电源，使炉温达到520±5℃的规定范围，利用电子自动温度控制器控制炉温。
三、试验步骤8、在预先称量过的瓷坩埚中称入一份如下数量的试样，称准至0.01克。
润滑油或柴油的10%残留物 7-8克重质燃料油 1.5-2克渣油沥青 0.7-1克9、用钳子将盛有试样的瓷坩埚放入电炉的空穴中，立即盖上坩埚盖，切勿使瓷坩埚及盖偏斜靠壁。
润滑油质量简单检验方法1. 引言润滑油在机械设备中具有重要作用，能减少摩擦和磨损，降低能量消耗，延长设备寿命。
因此，及时检验润滑油的质量十分重要。
本文介绍了几种常用的润滑油质量简单检验方法，便于用户在生产过程中能够快速评估润滑油的状况。
2. 黑度测试黑度测试是测量润滑油中的杂质含量的一种方法。
通过观察润滑油样本在白色滤纸上的污渍程度，可以初步判断润滑油的纯净度。
2.1 实施步骤1.准备一张白色滤纸。
2.取一滴润滑油样本滴在滤纸上。
3.观察润滑油滴在滤纸上的污渍程度。
4.根据污渍的深浅程度进行初步评估。
2.2 评估标准根据观察到的污渍深浅程度进行初步评估，一般分为以下几个等级：•深黑：润滑油中含有较多的杂质，可能存在严重的污染问题。
•黑：润滑油中含有一定数量的杂质，需要进一步检查。
•深灰：润滑油中含有少量的杂质，但仍然可以使用。
•浅灰或无色：润滑油较为纯净，质量良好。
3. 酸值测试酸值测试是检验润滑油酸性程度的常用方法。
润滑油在使用过程中，由于化学反应或外界环境因素的影响，会产生酸性物质。
3.1 实施步骤1.取一定量的润滑油样本，放置在干净的试管中。
2.使用称量仪器准确称量5克润滑油样本。
3.加入适量的丙酮溶解润滑油样本，使其充分混合。
4.将示值管插入试管中，并用阴离子交换膜覆盖示值管的端口。
5.使用比色计读取示值管中的酸性数值。
3.2 评估标准根据比色计读取的酸性数值进行评估，一般分为以下几个等级：•高酸值：润滑油酸性较高，可能存在严重的质量问题，需要更换。
•中酸值：润滑油酸性较中等，建议监测酸值变化，考虑更换。
•低酸值：润滑油酸性较低，质量良好。
4. 粘度测试粘度是润滑油流动性的重要指标，不同设备需要不同粘度的润滑油。
通过测试润滑油的粘度，可以判断其是否符合设备要求。
4.1 实施步骤1.使用粘度计仪器准备测试润滑油样本。
2.将润滑油样本加入粘度计仪器中。
3.开始测试，记录润滑油样本的粘度数值。
石油产品残炭测定法（电炉法）SH/T 0170-1992残炭：指油品在规定的实验条件下受热蒸发、裂解和燃烧形成的焦黑色残留物。
质量分数以%表示。
1主题内容与适用范围本标准规定了用电炉法测定石油产品残炭的方法。
本标准适用于润滑油、重质液体燃料或其他石油产品。
2引用标准：GB/T255石油产品馏程测定法GB/T6536石油产品蒸馏测定法3方法概要：在规定的试验条件下，用电炉来加热蒸发润滑油、重质液体或其他石油产品的试样，并测定燃烧后形成的焦黑色残留物（残炭）的质量百分数%（m/m）4仪器与材料仪器：电炉法残炭测定仪器：包括加热设备和配电设备两部分。
高温炉。
干燥器。
坩锅盖。
瓷坩埚。
材料：细砂：要预选充分灼烧过。
在残炭测定仪器中，每个装坩埚的空穴底部装入细砂5～6mL。
5准备工作安装仪器：将仪器的电加热炉和温度测量控制系统按照仪器说明书安装调整好。
其中热电偶要经过校正，并用相应的补偿导线引出冷端，再用普通导线连接冷端和温度批示调节仪表。
冷端要插入盛有变压器油的玻璃管内，并放进盛有冰水的保温瓶里，以保障冷端恒温于0℃；温度测量和控制要用热电偶检验结果并补正，以确保准确地测量控制电炉温度。
将清洁的瓷坩埚放在800℃±20℃的高温炉中煅烧1h之后，取出，先在空气中放置1～2min，然后移入干燥器中。
在干燥器中冷却约40min,然后称出瓷坩埚的质量，精确至。
新的瓷坩埚第一次在高温炉中煅烧时要不少于2h，在干燥器中冷却约40min，然后称精确至。
再重新放在高温炉中煅烧1h，并进行如上的准确称量；如此重复煅烧、冷却和称量，直至再次连续称量间的差数不大于为止。
瓶中的试样，要不超过瓶内容积的四分之三。
将试样摇匀5min。
黏稠和含蜡的石油产品要预先加热到50℃～60℃才进行摇匀。
对于水含量大于%的石油产品，要在测定残炭前进行脱水。
进行柴油10%残留物，应该按GB/T255或GB/T6536将试样进行不少于两次的蒸馏。
残油检测参照标准残油检测参照标准一、检测方法残油检测主要采用以下两种方法：1. 重量法：该方法主要根据油品密度和测量体积计算出油品的重量，进而得到油品的残油量。
2. 采样法：通过在管道内采出适量油样，送至专业实验室进行分析，进而得出残油量的结果。
二、检测设备1. 重量法所需设备：比重计、温度计、测量杯、样品杯、电子天平、样品瓶等。
2. 采样法所需设备：采样器、样品瓶、运输车、实验室设备等。
三、检测环境1. 重量法检测环境：要求实验室通风良好，无大量灰尘和烟雾，室内温度和湿度适宜，无强烈震动和电磁干扰。
2. 采样法检测环境：要求采样现场安全，无高温、高压、易燃、易爆等危险因素，采样器操作方便，采样点选取具有代表性。
四、检测步骤1. 重量法检测步骤：（1）在实验室中准备好所需设备，对样品进行编号和记录。
（2）使用测量杯测量样品体积，并记录下测量结果。
（3）使用电子天平测量样品重量，并记录下测量结果。
（4）根据比重计和温度计的读数计算出油品密度。
（5）根据油品密度和测量体积计算出油品残油量。
2. 采样法检测步骤：（1）根据管道实际情况选取具有代表性的采样点，准备好采样器和样品瓶。
（2）在采样现场铺设好安全警示标志，确认采样点安全后方可进行采样。
（3）使用采样器在管道内采出适量油样，注入样品瓶中并密封好。
（4）将样品瓶送至专业实验室进行分析，得出残油量的结果。
五、检测数据分析1. 对重量法所得的残油量数据进行整理和分析，计算出残油量的平均值、最大值和最小值。
并据此得出残油的分布情况以及变化趋势。
同时也可以利用数学模型对残油量的影响因素进行分析和预测。
2. 对采样法所得的残油量数据进行整理和分析，计算出残油量的平均值、最大值和最小值。
并据此得出残油的分布情况以及变化趋势。
同时也可以利用数学模型对残油量的影响因素进行分析和预测。
另外可以根据实验室分析结果得出残油的化学成分、粘度等参数，进而评估出残油对管道运输的影响程度以及清理工作的必要性。
润滑油检测方法润滑油是农机具常用的一种润滑剂，有助于农机具的更好运转。
润滑油质量的好坏，对农机的性能及使用寿命有着较大的影响。
当前市场上如同质量不过关的农机具产品一样，大量的假冒伪劣润滑油也是屡禁不止。
假冒伪劣产品会对农机造成极大的危害。
而绝大多数机手没有必需的设备来检验油品的质量，只能根据自己的经验或别人的介绍使用。
这些经验往往不十分可靠。
现介绍一些润滑油质量的简单检验方法：一、杂质把润滑油装入试管中，观察有无悬浮的颗粒状杂质。
粘度大的润滑油因颜色深，透明度差，悬浮的杂质不易被发现、这时可把这种润滑油用汽油或柴油稀释后再进行观察。
二、粘度将经化验合乎质量标准的润滑油装在试管中，并用软木塞及蜡封口、不要装满，要留5毫米左右高度的空间。
把所要检验的润滑油装在另一试管中，所用试管的规格和装油量的多少应与前一试管相同，也用软木塞及蜡封口，同时将两支试管倒置过来，观察气泡的上升速度。
如果比标准润滑油中气泡上升速度快，说明这种油的粘度偏低。
反之，粘度偏高。
三、润滑性能润滑油润滑性能的好坏与润滑油的粘度有关。
通常说没有粘度或粘度降低了，指的是润滑油的润滑性能变差了。
润滑油的润滑性能降低以后，附着性或粘着性也相应变坏，这样就不能形成有足够强度的油膜，也就起不到良好的润滑作用。
润滑油性能优劣的检验：将沾有润滑油的拇指和食指相互摩擦，如有粘稠的感觉．可以断定这种润滑油还有较好的润滑性能。
如有发涩的感觉，可以断定这种润滑油已失去了应有的润滑性能。
四、水分将润滑油装入试管里，观察它的透明度。
如果不是清澈透明，而是呈现混浊状，就可以初步判定润滑油中含有水分要想确定油中到底是否含有水分、有两种可靠的方法：1．将待检油品倒进试管中，油量为试管容积的三分之二。
用软木塞及蜡将试管口封死后，放在酒精灯上加热。
如有气泡出现，同时发出“啪”、“啪”的响声，并且在油面以上的试管壁上凝结有水珠，就可说明油中有水分存在。
2.将无水硫酸钢(白色粉末)放进装有润滑油的试管中，如硫酸铜由白色变为蓝色，这也能证明油中有水分存在。

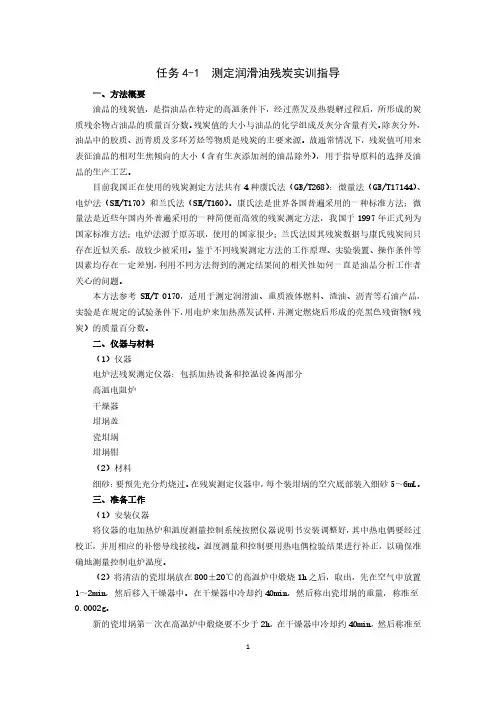

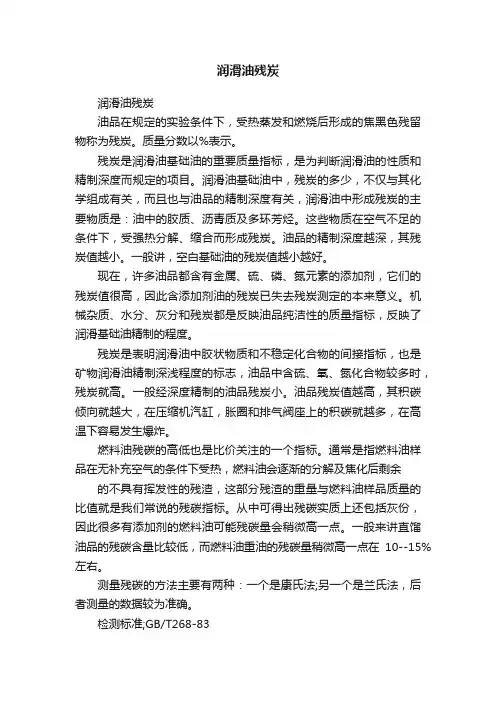

任务4-1 测定润滑油残炭实训指导一、方法概要油品的残炭值，是指油品在特定的高温条件下，经过蒸发及热裂解过程后，所形成的炭质残余物占油品的质量百分数。
残炭值的大小与油品的化学组成及灰分含量有关。
除灰分外，油品中的胶质、沥青质及多环芳烃等物质是残炭的主要来源。
故通常情况下，残炭值可用来表征油品的相对生焦倾向的大小（含有生灰添加剂的油品除外），用于指导原料的选择及油品的生产工艺。
目前我国正在使用的残炭测定方法共有4种康氏法（GB/T268）：微量法（GB/T17144）、电炉法（SH/T170）和兰氏法（SH/T160）。
康氏法是世界各国普遍采用的一种标准方法；微量法是近些年国内外普遍采用的一种简便而高效的残炭测定方法，我国于1997年正式列为国家标准方法；电炉法源于原苏联，使用的国家很少；兰氏法因其残炭数据与康氏残炭间只存在近似关系，故较少被采用。
鉴于不同残炭测定方法的工作原理、实验装置、操作条件等因素均存在一定差别，利用不同方法得到的测定结果间的相关性如何一直是油品分析工作者关心的问题。
本方法参考SH/T 0170，适用于测定润滑油、重质液体燃料、渣油、沥青等石油产品，实验是在规定的试验条件下，用电炉来加热蒸发试样，并测定燃烧后形成的亮黑色残留物（残炭）的质量百分数。
二、仪器与材料（1）仪器电炉法残炭测定仪器：包括加热设备和控温设备两部分高温电阻炉干燥器坩埚盖瓷坩埚坩埚钳（2）材料细砂：要预先充分灼烧过。
在残炭测定仪器中，每个装坩埚的空穴底部装入细砂5～6mL。
三、准备工作（1）安装仪器将仪器的电加热炉和温度测量控制系统按照仪器说明书安装调整好，其中热电偶要经过校正，并用相应的补偿导线接线。
温度测量和控制要用热电偶检验结果进行补正，以确保准确地测量控制电炉温度。
（2）将清洁的瓷坩埚放在800±20℃的高温炉中煅烧1h之后，取出，先在空气中放置1～2min，然后移入干燥器中。
在干燥器中冷却约40min，然后称出瓷坩埚的重量，称准至0.0002g。
