10.1 频率计电路设计 本例要设计一个测量频率的电路，测量范围为30 Hz-300 kHz，误差控制在2%以内。 10.1.1 电路分析 根据设计要求，控制系统采用单片机AT89C2051。测量信 号通过整形电路，输出满足单片机要求的脉冲信号，经过单片 机的运算、转换处理等通过4位数码管显示出频率值。设计的 原理图如10-1所示，对应的元件属性如表10-1所示。
Q1，Q2，Q3，Q4 R1
R2，R4 R3
R5，R6，R7，R8 U1 U2 Y1
Comment 30 pF 10 μF 1N4730
DPY_8_4 Header 3
9012 10 kΩ 10 kΩ 5.1 kΩ 4.7 kΩ LM393AN AT89C2051 12MHz
Footprint RAD-0.1 CAPR5-4X5 DIODE-0.4 DPY_8_4 HDR1X3 TO-92A
第10章 综合实例 图10-4 Messages(消息)对话框
第10章 综合实例
10.1.3 绘制印刷电路板图 1. 准备工作 绘制印刷电路板图之前，需要做一些准备工作，保证绘制
工作顺利进行，减少返工的概率。 (1) 需要核查所选的元件封装是否符合项目的要求或者
工程应用要求。在原理图编辑环境下，执行菜单命令Tools >> Footprint Manager，系统将弹出Footprint Manager(封 装管理)对话框，如图10-5所示。
第10章 综合实例
2. 规划电路板 (1) 创建PCB文件。执行菜单命令Files >> New >> PCB， 在项目工程下新建一个PCB文件，默认名称为PCB1.Pcbdoc。 通过执行菜单命令File >> Save As可以对新建的PCB图进行 重命名，命名为频率计PCB.PcbDoc。 (2) 设置板子物理大小。首先将PCB编辑区的当前工作层 切换到机械层，即在PCB编辑器区的下方标签栏中单击 Mechanical 1选项，然后执行绘图命令Place >> Line绘制一 个70 mm×50 mm的矩形框。如果系统单位不是公制的，需要 执行菜单命令Design >> Board Options，在Board Options 对话框中修改。

AltiumDesigner原理图与PCB设计教程之总线层次和多通道原理图设计

AltiumDesigner原理图与PCB设计教程之总线层次和多通道原理图设计
PCB设计验证原理图的正确性
通过将原理图转换为PCB，可以验证原理图的正 确性和完整性。
3
原理图与PCB的双向同步更新
在Altium Designer中，可以通过双向同步功能 保持原理图与PCB设计的一致性。
原理图与PCB协同设计方法
01
使用原理图符号和PCB元件
在Altium Designer中，可以选择合适的原理图符号和PCB元件进行设
2
通过层次化设计，可以将大型项目分解为更小、 更易于管理的子项目，提高设计效率和可维护性 。
3
在Altium Designer中，可以使用层次化设计工 具创建层次化原理图，并使用层次化符号来表示 模块之间的关系。
原理图复用技术
01
原理图复用技术是一种在原理 图设计中重复使用相同电路模 块的方法。
02
特点
多通道原理图设计具有提高设计效率、方便团队协作、便于电路分析和维护等 优点。
多通道原理图设计流程
创建多通道原理图
在Altium Designer软件中创 建一个新的原理图文件，并添 加多个通道。
添加注释和标注
为电路元件添加必要的注释和 标注，以说明其功能和参数。
确定设计需求和规格
明确电路的功能需求、性能指 标和设计限制。
实例2
数字信号处理电路多通道原理图设计。该设计利用多通道原 理图，将数字信号处理算法的不同模块分别放在不同的通道 中，提高了设计的可读性和可维护性，便于多人协作设计和 后期维护。
03
原理图与PCB协同设计
原理图与PCB设计关联性
1 2
原理图是PCB设计的基础
原理图描述了电路的逻辑关系和元件连接，是 PCB布局和布线的依据。
确定总线速度

AltiumDesignerPCB布局布线及规则设置

AltiumDesignerPCB布局布线及规则设置
– 目前大多数PCB板加工厂仍然使用Keepout层线条定义PCB外形，因此在用上述第 一种方式绘制外形后，还应在Keepout层绘制同样的线条，推荐采用第二种方式 绘制外形
– 需要在PCB中切除部分，可使用菜单快捷键“D - S - C”（Define Board Cutout）
– 绘制完成后，可重新定义原点位置，“E - O - S”，一般可定义在板子左下角、 某个定位孔处或板子中央
• 可将所有Room拖动（会连带room中的元件）到PCB中 • 将room的大小拖放到比PCB稍稍大一些 • 可在图层显示选项中（“L”），将room设置为隐藏
2021/9/17
20
布局
• 布局
– 如果觉得丝印层字符过大，可以使用“Find Similar Objects”（在对象上单击右 键）工具和PCB检视器（PCB Inspector）批量修改
– 或将PCB中的更改导入到原理图中
• 在PCB编辑环境中，菜单“D - U”
– 同步过程中如有错误，应检查后再次同步，常见错误有：
• 封装错误 • 封装库未引用 • 封装中焊盘与元件引脚
不配对 • 元件标号重复 • 等等
2021/9/17
17
元件属性
• 双击元件可编辑元件属性
元件所在层，可以 修改，修改后AD 会自动翻转封装
– 两种方法：
• 使用菜单快捷键“D - S - R”（Redefine Board Shape），可绘制边框的外形（绘制过程中可按 “Space”更改出线方向，按“Shift+Space”更改线型）绘制至最后一边时可单击右键结束，AD会自 动完成最后一边
• 在Keepout层使用绘图工具绘制任意形状的封闭线条，选中它们，然后使用菜单快捷键“D - S - D” （Define From Selected Objects），AD会根据选中的线条形状定义PCB外形

AltiumDesigner电路设计之PCB设计入门

AltiumDesigner电路设计之PCB设计入门
详细描述：高频电路的 PCB 设计需要考虑信号传输线、元件布局、布线长度和间距等因素，以确保信号质量。在 Altium Designer 中，可以使用仿真工具进行信号完整性分析，优化元件布局和布线，以满足高频电路的性能要求。
06
PCB 设计常见问题与 解决方案
元件布局问题
元件重叠或交叉
确保元件之间没有重叠或交叉，保持清晰的 布局。
03
PCB 设计流程
确定设计需求
明确电路板尺寸和形状
根据实际需求，确定电路板的尺寸和 形状，确保满足设计要求。
确定特殊元件和布局要求
对于具有特殊布局要求的元件，如发 热元件、机械负载元件等，需特别关 注其布局和布线要求。
确定接口和连接器位置
根据电路板的功能和接口需求，合理 规划接口和连接器的位置。
信号质量评估
使用信号质量参数如眼图、抖动等评估信号 质量，并进行相应的优化。
仿真与实际测试对比
将仿真结果与实际测试数据进行对比，验证 设计的可行性和可靠性。
THANK YOU
元件标识规范
元件的标识应清晰、准确，方便识别和替换。
布线规范
线宽选择
根据电流大小和安全载流量选择合适的线宽，以保证线路的稳定 性和安全性。
布线方向
布线应有一定的方向性，以提高线路的可读性和可维护性。
布线顺序
布线应遵循一定的顺序，如先电源后信号、先主后次等，以保证 电路的稳定性和可靠性。
抗干扰与散热设计

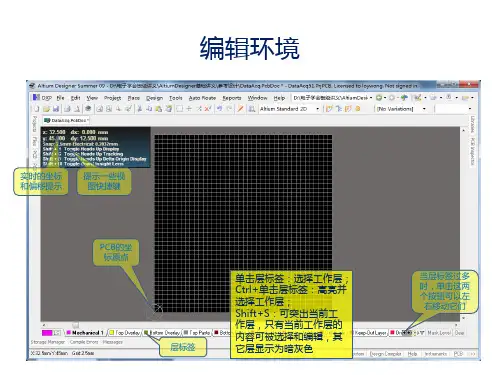

工作区
Altium Designer 的工作区 是用户进行设计的区域，可 以放置元件、导线等设计元 素。
面板
Altium Designer 的面板可 以显示各种信息和控制选项 ，如属性检查器、层面切换 器等。

AltiumDesignerPCB制作教程-图文(精)

AltiumDesignerPCB制作教程-图文(精)

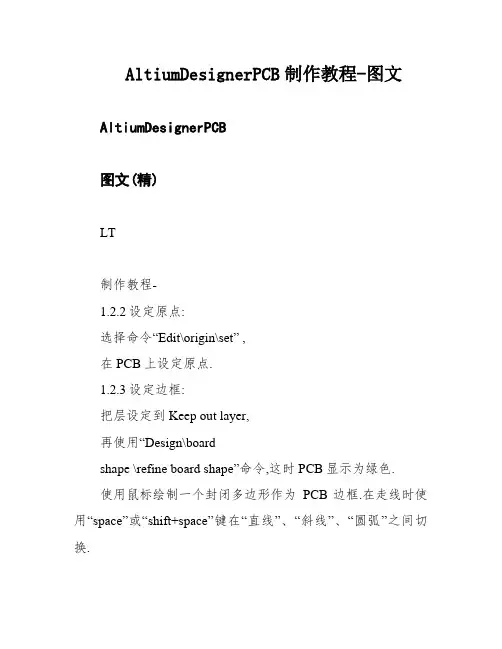

AltiumDesignerPCB制作教程-图文(精)图1.1 图1.2 1. PCB 创建、编辑、输出(举例1.1 创建PCB打开工程my pcb.prjpcb, 其中原理图已经绘制完毕. 右键点击mypcb.prjpcb,在弹出菜单中选择“Add new to project\PCB”, 并使用 “Saveas”命令重新命名.1.2 定义PCB 边框1.2.1 面板选项设定: 选择菜单命令 “Design\Board option…”, 打开设定界面. 如图1.1 Unit:设定单位为Metric(米制:设定边框时较方便.Electrical Gird: 选该项,电气连接不受网格限制.Designator display: 显示元件的物理或逻辑标号.1.2.2 设定原点:选择命令 “Edit\origin\set” ,在PCB 上设定原点.1.2.3 设定边框:把层设定到Keep out layer,再使用 “Design\boardshape \refine board shape” 命令, 这时PCB 显示为绿色.使用鼠标绘制一个封闭多边形作为PCB 边框. 在走线时使用 “space”或“shift+space”键在 “直线”、“斜线”、“圆弧”之间切换.走线长度可以从窗口的左下角显示的位置获得. 然后再使用 “Place\line” 命令沿边框绘制封闭对边形, 设定电气范围.1.3 从原理图导入信息到PCB1.3.1 编译原理图:点击窗口左边Project 面板,在弹出窗口中右键点击工程名 “my pcb.prjpcb”,选择命令“compile pcb project my pcb.prjpcb”. 对原理图编译.图 1.2 如果有错误、警告,会在弹出的message 框中显示, 双击错误联接,直接跳转到错误处,对相应的错误进行修改.反复编译修改,直至没有错误.(如果有些错误不影响PCB 布线,可以不修改.1.3.2 导入信息到PCB:在原理图界面下选择命令 “Design\updatePCB document ??.pcbdoc”. 出现如图 1.3所示的对话框.在该对话框中依次显示添加的元件、网络、网络组、room 等, 可以对每个单元选择添加或不添加. 然后依次选择 “Validate changes” “executechanges”命令,把相应元素导入PCB,如出现错误,则按提示进行相应的修改. 导入结果如图1.4.图1.3图1.41.4 编辑PCB1.4.1 元件布局: 鼠标直接拖动元件放置在相应的位置.在放置时可以用“space”键旋转元件. 可以使用 “Edit\Align\...”命令对元件排列.1.4.2 布线: 元件布局完成后,就可以布线了. 使用place菜单下的命令或使用图标都可以布线. 在布线过程中使用“space”、“shift+space”切换布线角度和布线模式.图标依次为布线、差分对布线、智能布线、放置焊盘、过孔、圆弧、铜皮、字符等.1.4.3 铺铜及管理: 使用命令 “place\polygon pour…” 或快捷图标打开铺铜管理. 图1.5图1.5在这里可以设定铜皮模式(实心或镂空, 设定连接网络等. 在 “Min prim length” 中的值不能太小,不然会影响电脑速度.点击OK后就可以在PCB上绘制铺铜多边形了. 图1.6图1.6图1.71.5 规则检测:使用命令 “Tools\design rul es check…” 对PCB 设计进行错误检测. 出现错误的地方会以绿色高亮显示.对相应的错误进行修改,编辑,直到没有错误为止.1.6 Gerber 文件输出:1.6.1 使用菜单 “File\Fabricationoutputs\ gerber files”, 打开gerber设定界面. 图1.7General: 可以设定单位和精度Layer: 设定相关输出层Drill drawing:设定钻孔Apertures: 设定光圈设定好以后再点击OK,生成的文件在工程面板中相应的工程下Generated 目录下.1.6.2 使用菜单 “File\fabricationoutputs\NC drill files” 生成数据钻孔文件.1.6.3 在工程文件所在的目录下找到子目录 “project output for ???”,把里面的文件压缩打包,就可以送厂家制造PCB 了.2. PCB 优先选项设定PCB优先选项设定对话框设定和PCB操作相关的参数,可以通过Tools\preferences命令进入.这些设定会保存在系统环境中,打开不同的PCB会使用相同的设定项.2.1 GeneralOnline DRC:实时错误检测选择Snap to center: 移动焊盘和过孔时,鼠标定位于中心.移动元件时定位于参考点.移动走线时定位于顶点Double click Runs Inspector:双击打开Inspector, 而不是通常的属性对话框Remove duplicates:在输出数据时移去属性相同的元素Confirm Global edit: 确认全局编辑Protect locked objects: 锁定元素不能移动Click clears selection: 单击鼠标清除选择Shift click to select:Shift+click组合键选择相应元素(建议选择元件,铜皮等较大元素 Smart track Ends: 设定鼠线的显示方式Undo/Redo: 设定次数(建议设定较小数值,大数值对内存要求比较高Rotation Step: 设定旋转角度Cursor type: 设定鼠标形状Comp Drag:设定移动元件时连接的走线是否一起拖动Autopan options:设定平移窗口的类型Polygon repour:设定重新铺铜的一些属性2.2 DisplayUse DirectX:使用6.3版图形引擎,处理图形速度增加20倍Convert special String:转换特殊字符.(如时间,日期等Redraw layers:在层切换时重新刷新屏幕Transparent layers:透明层选项Use alpha blending: 选择该项,当元素重叠时会以半透明方式显示High light in Full:以高亮方式显示选择的目标Use net color for highlight: 使用网络特有颜色高亮显示网络Use transparent mode when masking:筛选时使用半透明模式Apply Mask during interactive editing:布线时灰色显示不活动网络Apply highlight during interactiveediting:布线时高亮显示活动网络(不推荐使用Draft threshold:当线宽或字符小于设定值时以外形轮廓显示Plane drawing:设定平面层显示的方式, 选择 “outlined layercontrol”或“outlined netcontrol”时,以负片格式显示,如一段走线表示这一段没有铜皮. “solid net color” 则以半透明的方式显示平面层上的网络2.3 Board Insight displayPad and Via display options: 显示焊盘,过孔的网络名和标号等Use smart display color: 智能控制显示的字符大小Net names on Tracks: 网络名在走线上显示的模式Single layer mode: 设定单层的显示模式2.4 Board Insight modeDisplay: 设定显示时的各种参数Visible display modes:Cursor location: 当前鼠标位置Last click delta: 鼠标移动变化量. 在绘制边框和放置元件时比较方便其他选项可以按需设定,在下面的图形中可以预览显示效果2.5 Interactive routingInteractive routing conflict resolutionNone: 没有反映Stop at first conflicting object: 停止在第一个有冲突的地方Push conflicting object: 推移有冲突的对象Smart connection routing resolutionNone: 没有反映Stop at first confliction object: 停止在第一个有冲突的地方Walk around controlling object: 绕过有冲突的对象Interactive routing options90/45: 把拐角模式限制在90/45模式下Restricttocomplete: 在智能布线时自动完成布线AutoAutomatically terminate routing: 布完一个网络时自动结束Automatically remove loops: 自动移去网络环路Interactive routing width/via source选择走线宽度和过孔的大小.布线时按shift+W 快捷键可以弹出预设线宽选择框. 放置过孔时按TAB键可以弹出过孔属性对话框.3. 工作环境设定3.1 颜色设定使用菜单“Design\board layer & color…” 或快捷键 “L”进入颜色管理界面.在这儿可以设定相应的层的颜色.3.2 层设定Signal layer:总共有32层信号层可以选择.可以放置走线,Fill, 文字,多边形(铺铜等.主要分为以下三种: Top signal layer, Inner signal layer, Bottom signal layer.Internal Planes:平面层,总共可以设16层, 主要作为电源层使用,也可以把其他的网络定义到该层. 平面层可以任意分块,每一块可以设定一个网络.平面层是以“负片”格式显示,比如有走线的地方表示没有铜皮.Top/Bottom over layer用来显示字符和元件边框等. 又叫 Silkscreen layer.Mechanical layer:机械层主要放置制造和安装信息,比如纬度,排列,标号和其他信息.Solder mask/paste mask这两层主要生成焊盘过孔焊接相关信息. 一般自动生成.Keep out layer:这层主要定义pcb边界,比如可以放置一个长方形定义边界,则信号走线都不会穿越这个边界.在该层还可以放置其他对象,则其他层的对象都不能穿越这些对象.选择菜单“Design\layer stack manger…” 打开层设定对话框, 按钮 “Add layer”增加中间信号层, “Add plane”增加中间平面层. 还可以设定层对. 现在左下角menu 还可以选择预设选项.4. 设计规则设定选择命令 “Design\rules…”打开规则设定对话框,可以对间距、路由、元件放置等规则设定.图4.14.1 Electrical Clearance选择Electrical\clearance下clearance分支,也可以右键点击clearance,在弹出菜单中选择New rules, 新建一个规则. 在右侧可以设定不同对象之间的间距.All:所有电气元素Net:指定网络Net class: 网络组Layer:层Net and Layer:指定层上的网络Advanced:高级设定,点击query builder 按钮进入设定框. 如图4.2图4.2在左边窗口有不同对象的选项,如选择 “Object kind is”, 中间选择 “Poly”, 则选中了多边形铺铜的对象. Query 语句中出现相应的语句 “IsPolygon”.再设定另一个对象的范围,如 “all”,则设定了多边形和全部电气元素之间的间距.4.2 Routing 规则设定选择Routing\clearance 分支就可以设定走线宽度,过孔大小等规则.如图4.3,图4.4对不同的网络设定不同的线宽和不同的过孔大小.图4.3图4.44.3 元件间距设定选择 Placement\component clearance, 设定元件之间的间距. 图4.5 Quick check: 包含所有基本元素的最小多边形Multi layer check: 包含插列元件在对应层的影响.Full check: 使用元件基本元素真实占用的多边形Use component Bodies:只检测元件的基本元素和其他元件之间的间距图4.5图 5.1图5.35. PCB 编辑高级应用5.1 常用命令快捷键定义5.1.1在菜单条空白处点击右键,在弹出菜单中选择Customize…图5.15.1.2 在弹出的窗口中左边选择Place, 右边选择Interactive routing, 并双击.图5.25.1.3 在弹出的属性框中的快捷键选项中填入你喜欢的快捷键,如数字 “1”.5.1.4 点击OK,关闭窗口. 在PCB 界面下按1键进入 “Place\interactive routing” 命令状态.图5.25.1.5 点击菜单条上 “PCB shortcuts” 下拉菜单, 选择 “Next signallayer”,双击打开属性对话框,在快捷键框中可以填入快捷键. 如数字 “3”. 这样在PCB 界面下按 3 就能层切换了.图5.4 5.2 对象快速定位5.2.1 使用 PCB 面板打开项目My PCB.priPCB, 并编译.点击左边PCB 面板,上面可以选择对象类型如 “Nets” “Components”等,点击下面的元件或网络,则系统会自动跳转到相应的位置.5.2.2 使用过滤器选择批量目标5.2.2.1 点击左边 PCBfilter 面板, 选中 Helper 按钮, 则打开query helper 对话框, 如图5.55.2.2.2 选择 “Object type checks” 下 “IsText”,然后点击AND, 再选择 “Layer objects” 下 “OnTopsilkscreen”, 则在上面Query 框中出现语句 “IsText And OnTopsilkscreen”.5.2.2.3 中间 “+,-, Div,Mod,And” 等符号可以组合成复杂条件语句.5.2.2.4 点击OK, 返回filter 面板.把select 选项选上,点击Apply, 就可以选择全部在丝印层上的所有文字了. 图5.5--- 结束 ---。

AltiumDesignerPCB制作教程-图文

AltiumDesignerPCB制作教程-图文

AltiumDesignerPCB制作教程-图文AltiumDesignerPCB图文(精)LT制作教程-1.2.2设定原点:选择命令“Edit\origin\set” ,在PCB上设定原点.1.2.3设定边框:把层设定到Keep out layer,再使用“Design\boardshape \refine board shape”命令,这时PCB显示为绿色.使用鼠标绘制一个封闭多边形作为PCB边框.在走线时使用“space”或“shift+space”键在“直线”、“斜线”、“圆弧”之间切换.走线长度可以从窗口的左下角显示的位置获得.然后再使用“Place\line”命令沿边框绘制封闭对边形,设定电气范围.1.3从原理图导入息到PCB1.3.1编译原理图:点击窗口左边Project面板,在弹出窗口中右单击关键项目名称“mypcb.prjpcb”并选择命令。

“编译pcb项目mypcb.prjpcb”。

原则图编译.图1.2如果有错误、警告,会在弹出的message框中显示,双击错误联接,直接跳转到错误处,对相应的错误进行修改.反复编翻译，直到没有错误。

(如果有些误差不影响PCB布线,可以不修改.1.3.2导入息到PCB:在原理图界面下选择命令“Design\updatepcb文档？pcbdoc"。

如图1.3所示所示的对话框.在该对话框中依次显示添加组件、网络、网络组、房间等。

可以为每个单元格添加或不添加。

然后依次选择“验证更改”执行。

changes"命令，将相应的元件导入pcb。

如有错误，根据提示进行相应修改。

导入结果如图1.4所示。

图1.3图1.41.4编辑PCB1.4.1元件布局:鼠标直接拖动元件放置在相应的位置.在放置时可以用“space”键旋转元件.可以使用“Edit\Align\...”命令对元件排列.1.4.2布线:元件布局完成后,就可以布线了.使用place菜单下的命令或使用图标都可以布线.在布线过程中使用“space”、“shift+space”切换布线角度和布线模式.图标依次为布线、差分对布线、智能布线、放置焊盘、过孔、圆弧、铜皮、字符等.1.4.3镀铜与管理3360使用命令“place\polygonpour…”或快捷图标打开镀铜管理。

用Altium-designer画PCB板教程

用Altium-designer画PCB板教程
*
自动布线的结果
*
设计规则的检测
*
勾选DRC Error Markers项 选中
执行【Tools】|【Design Rule Check】命令
DRC运行结果显示：4处晶体管的焊盘间距违反了安全间距规则。
执行【Reports】|【Measure Primitives】命令，测量晶体管的焊盘间距。
执行【View】︱【Fit Document】命令显示整个板子和所有的元件
在PCB中放置元件：将光标放在元件上，按下左键不放，拖动元件到板子上。 拖动元件（或文字）时，可使用空格键来旋转元件。
元件的交互布局：使元件对齐和等间距的操作。 按住Shift键，左击选择4个电阻，点击元件放置工具箱中的 按钮， 使电阻上边对齐，点击工具箱中的 按钮，使4个电阻等间距。
设置度量单位为英制（Imperial） 继续
继续
选择使用的板轮廓，本实例使用自定义（Custom ）的板子尺寸。
继续
定义板宽度高度
定义板子尺寸为2×2 inch。注意：1 inch=1000mils
选择PCB板的层数
*
继续
03
01
02
过孔类型设置
*
过孔
继续
设置元件、布线的选项
直插式元件
*
教程
protel dxp
Altium designer
画PCB板
创建一个新的PCB文件：
*
Files标签
使用PCB向导，创建一个有最基本的板子轮廓的空白PCB。
激活Files标签
04
03
Files面板
New from Template
PCB Board Wizard

Altium Designer 14原理图与PCB设计

Altium Designer 14原理图与PCB设计

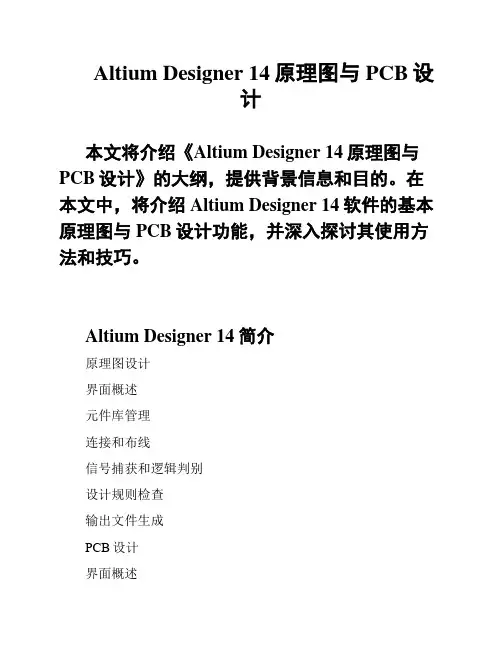

Altium Designer 14原理图与PCB设计本文将介绍《Altium Designer 14原理图与PCB设计》的大纲，提供背景信息和目的。

在本文中，将介绍Altium Designer 14软件的基本原理图与PCB设计功能，并深入探讨其使用方法和技巧。

Altium Designer 14简介原理图设计界面概述元件库管理连接和布线信号捕获和逻辑判别设计规则检查输出文件生成PCB设计界面概述元件布局和走线层次设计和分层规划信号完整性与电磁兼容性考虑设计规则检查输出文件生成实例分析原理图设计实例PCB设计实例注意事项和常见问题解答结论Altium Designer 14是一款专业的电子设计自动化工具，广泛应用于电子工程师和PCB设计师的原理图与PCB设计过程中。

在本文中，我们将重点介绍Altium Designer 14软件中原理图与PCB设计的相关功能和特点，以帮助读者更好地理解和使用该软件。

本文的目的旨在提供关于《Altium Designer14原理图与PCB设计》的详细大纲，以引导读者逐步研究和掌握使用Altium Designer 14进行原理图与PCB设计的基本知识和技能。

通过阅读本文，读者将了解到Altium Designer 14软件在电子设计中的核心功能和应用方法，并能够应用这些知识进行实际工程项目的设计和开发工作。

概述Altium Designer 14的主要功能和特点，如原理图设计、PCB设计、仿真等本文档为使用Altium Designer 14进行原理图与PCB设计提供指南。

其中包括软件界面介绍、操作步骤、常见问题解答等内容。

Altium Designer 14是一款强大的电子设计自动化软件，为电路原理图和PCB设计提供了全面的支持。

下面是软件界面的主要组成部分：工具栏：包含了常用的工具和命令，可以快速访问并执行相应的操作。

项目导航器：显示当前项目的文件结构和层次关系，方便管理和导航文件。

Altium Designer14原理图与PCB设计 第10章

Altium Designer14原理图与PCB设计 第10章

图10-1 频率计电路原理图
Lib Ref Cap Cap2
D Zener DPY_8_4 Header 3
PNP Res Tap
Res2 Res2 Res2 LM393AN AT89C2051 XTAL
表10-1 元件属性表
Designator C1，C2 C3 D1 DPY1 P1
Q1，Q2，Q3，Q4 R1
VR5 AXIAL-0.4 AXIAL-0.4 AXIAL-0.4
DIP-8 DIP-20
R38
10.1.2 绘制原理图 1. 创建工程 执行菜单命令File >> New >> Project， 在New Project 对
话框中选择Project Type为PCB Project，Project Templates为 <Default>，将该工程命名为频率计.PrjPcb。
图10-6 PCB Model对话框
如果修改了元件封装，则需要重新生成网络表。 (2) 准备好网络表。如果修改了电路原理图的连接，或 者更改了封装等和电气有关的变更，则需要重新生成网络表。 (3) 仔细研究项目产品的物理模型、印刷电路板的安装 方式、产品使用环境和一些特殊的要求，用于确定元件布局 的要求和PCB的物理形状大小。本例要求尺寸为70 mm × 50 mm。
选中整个矩形框，再执行菜单命令Design >> Board Shape >> Define From Selected Objects，即可完成板卡物理 大小的设置，如图10-7所示。
2. 规划电路板 (1) 创建PCB文件。执行菜单命令Files >> New >> PCB， 在项目工程下新建一个PCB文件，默认名称为PCB1.Pcbdoc。 通过执行菜单命令File >> Save As可以对新建的PCB图进行 重命名，命名为频率计PCB.PcbDoc。 (2) 设置板子物理大小。首先将PCB编辑区的当前工作 层切换到机械层，即在PCB编辑器区的下方标签栏中单击 Mechanical 1选项，然后执行绘图命令Place >> Line绘制一个 70 mm×50 mm的矩形框。如果系统单位不是公制的，需要 执行菜单命令Design >> Board Options，在Board Options对 话框中修改。

altium designerpcb基本操作

altium designerpcb基本操作

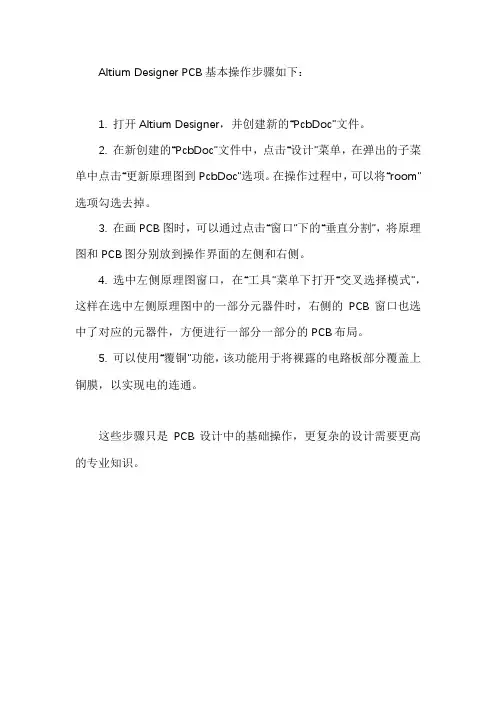

Altium Designer PCB基本操作步骤如下：
1. 打开Altium Designer，并创建新的“PcbDoc”文件。

2. 在新创建的“PcbDoc”文件中，点击“设计”菜单，在弹出的子菜单中点击“更新原理图到PcbDoc”选项。

在操作过程中，可以将“room”选项勾选去掉。

3. 在画PCB图时，可以通过点击“窗口”下的“垂直分割”，将原理图和PCB图分别放到操作界面的左侧和右侧。

4. 选中左侧原理图窗口，在“工具”菜单下打开“交叉选择模式”，这样在选中左侧原理图中的一部分元器件时，右侧的PCB窗口也选中了对应的元器件，方便进行一部分一部分的PCB布局。

5. 可以使用“覆铜”功能，该功能用于将裸露的电路板部分覆盖上铜膜，以实现电的连通。

这些步骤只是PCB设计中的基础操作，更复杂的设计需要更高的专业知识。

Altium Designer (Protel)原理图与PCB设计教程 (10)

Altium Designer (Protel)原理图与PCB设计教程 (10)

第11章电路仿真分析Altium Designer不但可以绘制原理图和制作印制电路板，而且还提供了电路仿真和PCB 信号完整性分析工具。

用户可以方便地对设计的电路和PCB进行信号仿真。

本章将讲述Altium Designer的电路仿真以及电路仿真分析的基本方法。

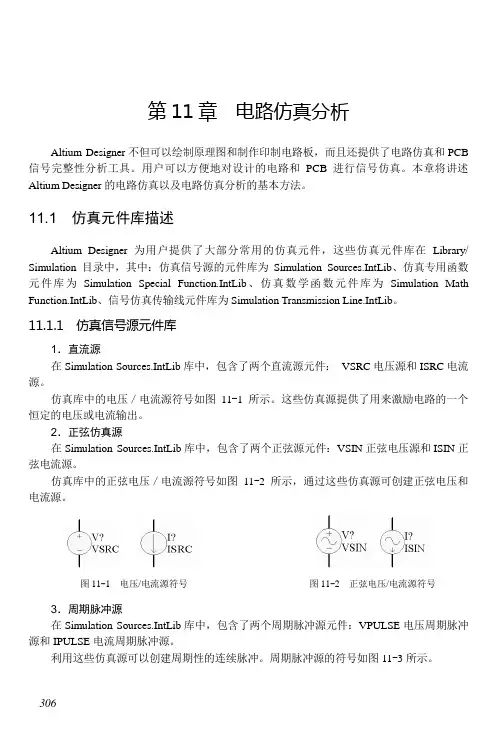

11.1 仿真元件库描述Altium Designer为用户提供了大部分常用的仿真元件，这些仿真元件库在Library/ Simulation目录中，其中：仿真信号源的元件库为Simulation Sources.IntLib、仿真专用函数元件库为Simulation Special Function.IntLib、仿真数学函数元件库为Simulation Math Function.IntLib、信号仿真传输线元件库为Simulation Transmission Line.IntLib。

11.1.1 仿真信号源元件库1．直流源在Simulation Sources.IntLib库中，包含了两个直流源元件：VSRC电压源和ISRC电流源。

仿真库中的电压／电流源符号如图11-1所示。

这些仿真源提供了用来激励电路的一个恒定的电压或电流输出。

2．正弦仿真源在Simulation Sources.IntLib库中，包含了两个正弦源元件：VSIN正弦电压源和ISIN正弦电流源。

仿真库中的正弦电压／电流源符号如图11-2所示，通过这些仿真源可创建正弦电压和电流源。

图11-1 电压/电流源符号图11-2 正弦电压/电流源符号3．周期脉冲源在Simulation Sources.IntLib库中，包含了两个周期脉冲源元件：VPULSE电压周期脉冲源和IPULSE电流周期脉冲源。

利用这些仿真源可以创建周期性的连续脉冲。

周期脉冲源的符号如图11-3所示。

3064．分段线性源在Simulation Sources.IntLib库中，包含了两个分段线性源元件：VPWL分段线性电压源和IPWL分段线性电流源。

Altium Designer 14原理图与PCB设计教程 第十章 PCB设计实例

Altium Designer 14原理图与PCB设计教程 第十章 PCB设计实例

线层（Keep-Out Layer）。在绘制外形之
前需要设定坐标原点。执行菜单命令
Edit→Origin→Set，此时鼠标指针变为十
字形状，在PCB的左下角单击鼠标左键即可
设定坐标原点，原点设定后，PCB上出现一
个原点标记，如图10-2-28所示。
过孔类焊盘，其过孔一般不小于0.6mm（24mil），因为小于0.6mm的 孔开模冲孔时不易加工，通常情况下以金属引脚直径值加上0.2mm作为焊盘 内孔直径，如电阻的金属引脚直径为0.5mm时，其焊盘内孔直径对应为 0.7mm，焊盘直径取决于内孔直径，表10-1给出了孔径和焊盘直径之间的 对应关系。
图10-2-22 默认PCB文件的网格
执行菜单命令Design→Board Options，弹 出如图10-2-23所示的Board Options对话 框。鼠标左键单击【Grids…】按钮，弹出 如图10-2-24所示的Grid Manager对话框。 在对话框中鼠标左键单击【Menu】按钮。
图10-2-23 Board Options对话 框
图10-2-26 将Fine和 Coarse两个 属性内的Line 修改为Dots
鼠标左键单击【OK】按钮，界面返回Grid Manager对话框，单击【OK】按 钮，界面返回Board Options对话框，单击【OK】按钮，即将网格视图改变 为点视图，如图10-2-27所示。
图10-2-27 PCB文件的点视图
4．为原理图元器件设置序号 由于所设计的电路是驱动一架行走机器人的直流电机，所以所出现的元件 序号中的L代表左方，而R代表右方，凡是驱动左方电机的电路标号统一加 入L，驱动右方电机的电路标号统一加入R，这样便于读懂电路的具体结构。 另外，本例电路中元件数量相对适中，建议手工对元件进行编号。 5．为原理图元器件设置PCB封装 参照第3章3.6.2节所述的内容添加Protel99SE的PCB Footprints.lib封装库。 将文件PCB Footprints.lib拷贝至用户所建的工程目录下。添加该文件进入 工程，如图10-2-7所示。打开文件PCB Footprints.lib，通过标签PCB Library可以浏览库文件中的PCB封装类型。

用Altium designer画PCB板教程

用Altium designer画PCB板教程

会更新为InNet('12V')。
33
使用Query Helper将范围扩展到 包括GND网络
点击
选中Advanced(Query)，再单击【Query Helper】按钮。
34
打开Que单击
双击
35
在Query单元 输入InNet('GND')
单击
选择 GND
检查语法结构
67
新建一个安全间距的约束规则
新规则
点击
点击
68
在 Query栏键入HasFootprintPad(‘BCY-W3/E4’， ‘*’) ， 其中“*”表示三极管封装为“BCY-W3/E4”的“任何 焊盘”。 输入(‘BCY-W3/E4’，
‘*’)
点击 选择
69
新建的安全间距规则（只适应晶 体管焊盘）
Altium designer
画PCB板
protel dxp
1
创建一个新的PCB文件：
使用PCB向导，创建一个有最基本的板子轮廓的空白PCB。
Files标签
激活Files标签
2
【PCB Board Wizard】向导
Files面板
New from Template PCB Board Wizard
51
切换到底层，继续布线，直至完 成。
底层
52
用手工方法布线的结果，可以有 不同的方案。
25mil
12mil
53
自动布线
首先执行【Tools】|【Un-Route】|【All】命令取消板的布线
54
自动布线：执行【Auto Route】| 【All】命令。
55
自动布线策略的设置

AD14制作PCB简单例子步骤

AD14制作PCB简单例子步骤
AD14
1.
2.新建原理图文件、PCB文件、原理图库文件、PCB库文件
3．
4.
5.
6.
新建原理图文件pcb文件原理图库文件pcb库文件各类专业好文档值得你下载教育管理论文制度方案手册应有尽有各类专业好文档值得你下载教育管理论文制度方案手册应有尽有各类专业好文档值得你下载教育管理论文制度方案手册应有尽有各类专业好文档值得你下载教育管理论文制度方案手册应有尽有各类专业好文档值得你下载教育管理论文制度方案手册应有尽有各类专业好文档值得你下载教育管理论文制度方案手册应有尽有各类专业好文档值得你下载教育管理论文制度方案手册应有尽有各类专业好文档值得你下载教育管理论文制度方案手册应有尽有各类专业好文档值得你下载教育管理论文制应有尽有3

PCB 图纸设置_Altium Designer 原理图与PCB设计_[共3页]

PCB 图纸设置_Altium Designer 原理图与PCB设计_[共3页]

第7章PCB设计环境和基本操作243（1）按照选择对象定义。

在机械层或其他层利用线条或圆弧定义一个内嵌的边界，以新建对象为参考重新定义板形。

具体的操作步骤如下所述。

①单击“放置”→“圆弧”菜单项，在印制电路板上绘制一个圆，如图7.4.5所示。

②选中刚才绘制的圆，然后单击“设计”→“板子形状”→“按照选择对象定义”菜单项，电路板将变成圆形，如图7.4.6所示。

图7.4.5 绘制一个圆图7.4.6 改变后的板形（2）根据板子外形生成线条。

在机械层或其他层将板子边界转换为线条。

具体的操作步骤如下所述。

单击“设计”→“板子形状”→“根据板子外形生成线条”选项，弹出“从板外形而来的线/弧原始数据”对话框，如图7.4.7所示。

按照需要设置参数，单击“确定”按钮，退出对话框，板边界自动转化为线条，如图7.4.8所示。

图7.4.7 “从板外形而来的线/弧原始数据”对话框图7.4.8 转化边界7.4.2 PCB图纸设置大多数Altium Designer 15自带的例子将PCB显示在一个白色的图纸上，与原理图图纸完全相同。

设计者也可以对印制电路板图纸进行设置，默认的图纸是不可见的。

图纸大多被画在“Mechanical 16”上，图纸的设置主要有以下2种方法。

1．通过“Board Options…（电路板选项）”进行设置单击菜单栏中的“设计”→“板参数选项”命令，或用快捷键“D + O”，弹出“板选项”对话框，如图7.4.9所示。

在“板选项”对话框中有以下两个选项组。

（1）“度量单位”选项组：用于设置PCB中的度量单位。

考虑到目前的电子元件封装尺寸以英制单位为主，以公制单位描述封装信息的元件很少，因此建议选择英制单位“Imperial （英制）”。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

10.1.3 接地线布线规则
地线是电路系统最复杂的走线。地线处理不好，将会影响电路板的电气性 能甚至会导致设计失败。接地方式必须根据实际电路功能的需要进行选择， 具体问题具体分析，有些复杂的情况甚至需要借助软件提供的仿真功能。 本文无法给出所有情况下接地的原则，只能给出接地的一般性原则。 （1）单点接地。工作频率低（<1MHz）的采用单点接地式，多个电路的 单点接地方式又分为串联和并联两种，由于串联接地产生共地阻抗的电路 性耦合，所以低频电路最好采用并联的单点接地式。 （2）多点接地。工作频率高（>30MHz）的采用多点接地式。因为接地引 线的感抗与频率和长度成正比，工作频率高时将增加共地阻抗，从而将增 大共地阻抗产生的电磁干扰，所以要求地线的长度尽量短。采用多点接地 时，尽量找最接近的低阻值接地面接地。
⑨ 元器件的排列要便于调试和维修，亦即小元件周围不能放置大元件、 需调试的元器件周围要有足够的空间。 ⑩ 对于电位器、可调电感线圈、可变电容器、微动开关等可调节元器件 的布局应考虑整机的结构要求。 ⑪ 应留出PCB的定位孔和固定支架所占用的位置。 ⑫ 元件的去耦电容一定要尽量靠近元件的电源端。
10.1.2 布线规则
对于超出上表范围的焊盘直径可用下列公式选取。 （1）直径小于0.4mm的孔：D/d＝0.5～3。 （2）直径大于2mm的孔：D/d＝1.5～2。 式中D为焊盘直径，d为内孔直径。
（3）混合接地。工作频率介于1～30MHz的电路采用混合接地式。当 接地线的长度小于工作信号波长的1/20时，采用单点接地式，否则采 用多点接地式。 （4）数字地（数字电路系统的参考地）和模拟地（模拟电路系统的参 考地）需要分开，即直流信号共地，交流信号地分开。 （5）地线尽量粗（减小地阻抗）。 （6）针对复杂电路可以采用内电层的方式处理地线（多层板地平面）。
⑤ 按照电路的流程安排各个功能电路单元的位置，使布局便于信号流通， 并使信号尽可能保持一致的方向。 ⑥ 以每个功能单元的核心元器件为中心，围绕其进行布局。元器件应均 匀、整体、紧凑的排列在PCB上，尽量减少和缩短各元器件之间的引线 和连接。 ⑦ 在高频下工作的电路，要考虑元器件之间的分布参数。尽可能缩短高 频元器件之间的连接，设法减少他们的分布参数及和相互间的电磁干扰。 易受干扰的元器件不能相互离的太近，输入和输出应尽量远离。 ⑧ 发热元件一般应均匀分布，以利于单板和整机的散热，除温度检测元 件以外的温度敏感器件应远离发热量大的元器件。
布线原则是在合理布局的基础上总结出来的。PCB布线原则与PCB布局 原则类似，没有统一的官方原则，也是在实际工程中总结出来的。 PCB布线的一般原则： （1）铜线的宽度应以自己所能承载的电流为基础进行设计，铜线的载流 能力取决于以下因素：线宽、线厚（铜铂厚度）、允许温升等。 （2）连线要精简，尽可能短并尽量少拐弯，力求线条简单明了，特别是 在高频回路中。但在高速电路布线中，为了阻抗匹配或信号同步的原因 而延长走线的情况例外。 （3）双面板两面的导线应互相垂直、斜交或者弯曲走线，尽量避免平行 走线，减小寄生耦合等。 （4）PCB板上的信号走线尽量不换层，即尽量不要使用不必要的过孔。 （5）石英晶体下面以及对噪声敏感的器件下面不要走线。
10.1.4 焊盘尺寸
焊盘设计直接影响着元器件的焊接性、器件固定的稳定性和元件器热能传 递，焊盘的设计在电子产品设计中起至关重要一环。焊盘外形设计必须与 器件引脚吸锡处表征外形相一致，以保持焊锡能与焊盘以最大的吸锡面进 行良好接触。 对非规则形状焊盘，尽量做成规则形焊盘。非规则形器件焊盘要尽量想方 设法的转换成相类似规则形焊盘。 表面贴装类焊盘吸锡面应比元器件的吸锡面大0.1～0.2mm。发热量比较 大的元器件，在散热方向可比吸锡面大1～1.5mm。在重量比较重或者体 积比较大的元器件中起固定作用的焊盘，可比吸锡面大0.5到1mm。
（6）由于制作工艺的局限，如无特殊需要，走线宽度最小不要小于8mil。 （7）由于制作工艺的局限，如无特殊需要，走线的安全间距不要小于 8mil。 （8）模拟电压输入线、参考电压端要尽量远离数字电路信号线，特别是 时钟信号线。 （9）任何信号都不要形成环路，如不可避免，让环路区尽量小。 （10）印制板尽量使用45°折线而不用90°折线布线，以减小高频信号对 外的发射与耦合。 （11）差分信号线，应该成对走线，尽力使其平行并相互靠近，并且长 短相差不大，尽量少打过孔，必须打孔时，应两线一同打孔。 （12）同一网络的布线宽度应保持一致，因为线宽的变化会造成线路特 性阻抗的不均匀，当传输的速度较高时会产生反射，在设计中应尽量避 免这种情况。
第10章 实际Pห้องสมุดไป่ตู้B设计举例
10.1 PCB设计规则简介
本节简要介绍PCB的设计原则和方法。
10.1.1 布局
（1）PCB设计的基本原则 ① 电路功能完整。 ② 满足电磁兼容性的要求。 ③ 便于生产。 ④ 便于安装和维护。 ⑤ 外观整洁美观。
（2）PCB布局的一般原则 ① 遵照“先大后小，先难后易”的布置原则，即重要的单元电路、核 心元器件应当优先布局。 ② 布局中应参考原理框图，根据单板的主信号流向规律安排主要元器 件。 ③ 在保证电气性能的前提下，元件应放置在栅格上且相互平行或垂直 排列，以求整齐、美观，在一般情况下不允许元件重叠；元件排列要 紧凑，元件在整个板面上应分布均匀、疏密一致。 ④ 布局应尽量满足以下要求： a. 总的连线尽可能短，关键信号线最短； b. 高电压、大电流信号与小电流，低电压的弱信号完全分开； c. 模拟信号与数字信号分开； d. 高频信号与低频信号分开； e. 高频元器件的间隔要充分。
过孔类焊盘，其过孔一般不小于0.6mm（24mil），因为小于0.6mm的 孔开模冲孔时不易加工，通常情况下以金属引脚直径值加上0.2mm作为焊盘 内孔直径，如电阻的金属引脚直径为0.5mm时，其焊盘内孔直径对应为 0.7mm，焊盘直径取决于内孔直径，表10-1给出了孔径和焊盘直径之间的 对应关系。
