图17 利用向导创建的PCB板
PCB设计环境

如前所述，在创建了一个新的PCB文件，或者打开一个现有的PCB文件之后， 也就启动了Altium Designer 系统的PCB编辑器，进入了PCB的设计环境，如图 18所示。
图18 PCB设计环境
PCB设计环境

设计环境主要组成部分有如下几项。 菜单栏，如图19所示，跟原理图设计环境菜单栏一样

图3 从模板新建文件
如何新建PCB文件



假如新建一个PCI板卡PCB设计文件 创建一个标准的3.3V供电、32位数据长度的PCI总线的板卡PCB设计文件，会自动将 其保存在一个PCB Project中。 打开【Files】面板，在【 New From Template 】栏中，单击选择“PCB Templates” 或“PCB Projects”，则打开如图4所示的对话框。 对话框中提供了一些常用的工业PCB模板库，选择其中名为：“PCI short card 3.3V - 32BIT．PrjPCB”的文件，单击按钮。

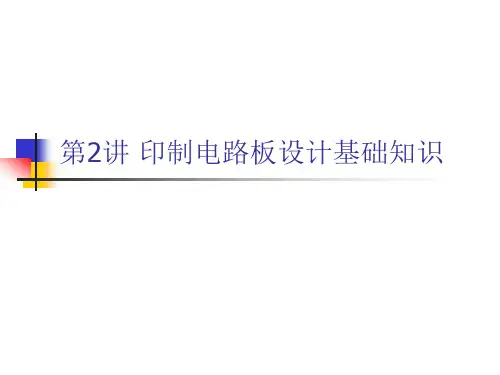

第2讲 印制电路板设计基础知识
印制电路板设计基础知识
主要内容 1、印制电路板的结构和种类 2、如何新建PCB文件 3、PCB设计环境 4、PCB设计流程
印制电路板的结构和种类



PCB的种类 根据PCB板的制作板材不同，印刷板可以分为纸质板、 玻璃布板、玻纤板、挠性塑料板。其中挠性塑料板由于 可承受的变形较大，常用于制作印制电缆;玻纤板可靠性 高、透明性较好，常用作实验电路板，易于检查；纸质 板的价格便宜，适用于大批量生产要求不高的产品。 PCB板的结构 根据印制电路板的结构，印刷板可以分成单面板、双面 板和多层板三种。这种分法主要与PCB设计图的复杂程 度相关。 单面板 双面板

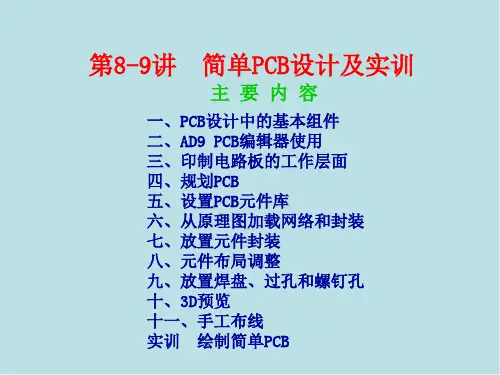

Altium Designer第8-9讲 简单PCB设计及实训

Altium Designer第8-9讲 简单PCB设计及实训

四、规划PCB
在PCB设计中，首先要规划印制板，即定义印制板 的机械轮廓和电气轮廓。
印制板的机械轮廓是指电路板的物理外形和尺寸， 需要根据公司和制造商的要求进行相应的规划，机械轮 廓定义在4个机械层上，比较合理的规划机械层的方法 是在一个机械层上绘制电路板的物理轮廓，而在其它的 机械层上放置物理尺寸、队列标记和标题信息等。
⑸阻焊层（Solder Mask layers）。放置其上的焊 盘和元件代表电路板上未敷铜的区域，分为顶层阻焊层 和底层阻焊层。
⑹锡膏防护层（Paste mask layers）。主要用于 SMD元件的安装，分为顶层防锡膏层和底层防锡膏层。
⑺钻孔层（Drill Layers）。钻孔层提供制造过程 的钻孔信息，包括钻孔指示图（Drill Guide）和钻孔 图（Drill Drawing）。
4.金属化孔（Via） 金属化孔也称过孔，在双面板和多层板中，为连通各 层之间的印制导线，通常在各层需要连通的导线的交汇处 钻上一个公共孔，即过孔，用以连通中间各层需要连通的 铜箔，而过孔的上下两面做成圆形焊盘形状，过孔的参数 主要有孔的外径和钻孔尺寸。 过孔可以是通孔式和掩埋式。通孔式是指穿通所有敷 铜层的过孔；掩埋式过孔则仅穿通中间几个敷铜层面，仿 佛被其它敷铜层掩埋起来。
对于一个批量生产的电路板而言，通常在印制板上铺设 一层阻焊剂，阻焊剂一般是绿色或棕色，除了要焊接的地方 外，其它地方根据电路设计软件所产生的阻焊图来覆盖一层 阻焊剂，这样可以快速焊接，并防止焊锡溢出引起短路；而 对于要焊接的地方，通常是焊盘，则要涂上助焊剂。
2.元件的封装（Component Package） 元件的封装是指实际元件焊接到电路板时所指示的元件 外形轮廓和引脚焊盘的间距。不同的元件可以使用同一个元 件封装，同种元件也可以有不同的封装形式。 印制元件的封装是显示元件在PCB上的布局信息，为装配、 调试及检修提供方便。在AD9中元件的图形符号被设置在丝 印层（也称丝网层）上。

《Altium Designer 19原理图与PCB设计速成》教学课件—11PCB元件封装设计

《Altium Designer 19原理图与PCB设计速成》教学课件—11PCB元件封装设计

第11章 PCB元件封装设计
4. 命名与保存 (1) 命名：选中要修改名字的元件，执行菜单“工具”→“元件属性”命令，如图11-17所示，弹出图11-18所示的PCB库封 装对话框，将“PCBCOMPONENT_1”修改为“电解电容”，单击【确定】按钮即可。
(2) 保存：执行菜单命令“文件”→“保存”，或单击主工具栏上的 在需要的时候可任意调用该元件。
按钮，可将新建元件封装保存在元件封装库中，
第11章 PCB元件封装设计
5. 创建第二个元件封装 方法一：执行菜单命令“工具”→“新的空元件”，或单击图11-2所示“PCB Library”面板中的按钮，则在面板的 “Footprints”区出现一个以COMPONENT_1为名称的新元件，并且打开一个空的设计区域，如图11-19所示。
第11章 PCB元件封装设计
11.2 PCB元件封装库编辑器界面的认识
第11章 PCB元件封装设计
11.2.1 PCB Library面板 如图11-2所示为“PCB Library”面板图。“PCB Library”面板提供操作PCB器件的各种功能，各按钮的功能如图11-2 中所示。
第11章 PCB元件封装设计
方法二：在编辑区域单击鼠标右键，在弹出的快捷菜单中选择“工具→新的空元件”，同样能新建一个名为 COMPONENT_1的元件。
第11章 PCB元件封装设计
1.3.2 使用Footprint Wizard向导创建元件封装 元件封装库编辑器带有Footprint Wizard向导。通过此向导，用户可以选择不同的封装类型，填写相应的信息，然后将自 动生成器件封装。下面以生成DIP8的封装来讲解利用向导创建元件封装的操作步骤。 (1) 启动Footprints Wizard。右键单击PCB Library面板的“Footprints”区，选择Footprint Wizard，或者选择“工具”→“元 器件向导”，弹出如图11-20所示的元件封装向导对话框。 (2) 单击图11-20中的【Next】按钮，弹出如图11-21所示的元件封装样式列表框，单击【Back】按钮可以返回上一向导。

AltiumDesigner14原理图与PCB设计教程第七章PCB设计

AltiumDesigner14原理图与PCB设计教程第七章PCB设计
如果要对特殊要求 的导线宽度进行设 置，如电源线、接 地线等，可以新建 规则。 操作步骤如下： ① 右击Width，在 弹出的快捷菜单中 选择New Rule...命 令。
② 将新建的线宽规则Width_1命名为Width_GND，并对GND网络接地线的宽度设 置为1mm。 ③ 同样重复新建线宽规则Width_1，将其改命名为Width_+3V，将+3V网络电源 线的宽度设置0.6mm。 ④ 其余线宽规则Width设置。 ⑤ 设置布线规则优先级。单击PCB规则和约束编辑器对话框中的优先级设置按钮 【Priorities】，改变优先级顺序的方法是选择某一需要改变优先级的线宽规则， 通过单击【increase Priority】按钮增加优先级，单击【Decrease Priority】降低 优先级。 ⑥ 单击【Close】按钮，返回，单击右下角的【Apply】按钮，再单击【OK】按 键，完成了线宽规则设置。
使用PCB 设计模板向导来制作PCB文件。方法和步骤如下： （1）单击文件工作面板中New from template选项下的PCB Board Wizard 选项启动PCB电路板设计向导如下图所示。
（2）单击【Next】按钮设置PCB板度量单位。系统提供两种度量单位， 根据题目要求，选择Metric（公制）单位 （3）单击【Next】按钮，确定PCB板尺寸类型。 （4）单击【Next】按钮设置电路板形状和布线信号层数。 （5）单击【Next】按钮，确定PCB板的Signal Layer（信号层）和Power Planes（电源层）数目。 （6）单击【Next】按钮设置过孔类型，本例选择Through hole via（穿 透式过孔）。
图7-2-14 设计项目修改对话框
（2）单击【Validate Changes】校验 改变按钮，系统对所有元件信息和网 络信息进行检查。如果所有改变有效， 则Check状态列出现勾选，说明网络表 中没有错误。 如果出现错误，在信息（Messages） 面板中将给出原理图中的错误信息， 双击错误信息可回到原理图中进行修 改，修改后需重新检查直到没有错误 为止。 （3）单击【Execute Changes】执行 改变按钮命令，系统开始执行所有元 件信息和网络信息的传送，若无错误， 则Done状态勾选。如右图所示。

Altium_Designer培训2

Altium_Designer培训2

可更改封装 的显示模式
绘制电路
• 放置一些元件之后，开始绘制电路
– “P-W”，绘制导线
• 鼠标变成十字光标，移动光标，根据电气栅格，当光标捕捉到一个具有电气意义的连接 点时，灰色小斜十字会变大变红，然后单击开始绘制；也可在任意空白区域开始绘制 • 移动光标，绘制出导线，默认情况下导线只会90度拐弯，这时：
• 绘图工具
– 菜单快捷键“P - D” – 绘图工具没有电气意义，用于在原理图中绘制示意性的图形、标 注、边框等
原理图绘制工具
• 电气连接工具
– 菜单快捷键“P”中的大部分工具 – 电气连接对象包括：
• 导线(Wire)“P-W” • 手工节点(Manual Junction) • 总线(Bus)“P-B”
层次结构
• 多图纸编辑
– 规模稍大的电路往往无法在一张图纸中绘制完，在一个AD的PCB工程中， 可以由多个图纸生成一个PCB – 多图纸的结构关系可在工程选项（“C-O”- Option）中设置，AD支持 以下几种结构关系
• 自动，根据图纸内容自动结合 • 平坦，多图纸处于相同层次级别，其间仅以Port连接 • 层次，图纸自上而下调用，子图Port对应父图Sheet Symbol中的Sheet Entry 层次结构最为严格严谨，规模较大的电路推荐采用层次结构 • 全局，所有图纸中的Net Lable和Port都是全局有效
– – – – – – – Circle Arrow Bar Wave Power Ground Signal Ground Earth 网络名，同 时也是显示 的名字
形式
是否显 示名字
演示与练习
• 在“DataAcq.SchDoc”中绘制输入缓冲电路，如图所示

AltiumDesigner电路设计之PCB设计入门

AltiumDesigner电路设计之PCB设计入门
详细描述：高频电路的 PCB 设计需要考虑信号传输线、元件布局、布线长度和间距等因素，以确保信号质量。在 Altium Designer 中，可以使用仿真工具进行信号完整性分析，优化元件布局和布线，以满足高频电路的性能要求。
06
PCB 设计常见问题与 解决方案
元件布局问题
元件重叠或交叉
确保元件之间没有重叠或交叉，保持清晰的 布局。
03
PCB 设计流程
确定设计需求
明确电路板尺寸和形状
根据实际需求，确定电路板的尺寸和 形状，确保满足设计要求。
确定特殊元件和布局要求
对于具有特殊布局要求的元件，如发 热元件、机械负载元件等，需特别关 注其布局和布线要求。
确定接口和连接器位置
根据电路板的功能和接口需求，合理 规划接口和连接器的位置。
信号质量评估
使用信号质量参数如眼图、抖动等评估信号 质量，并进行相应的优化。
仿真与实际测试对比
将仿真结果与实际测试数据进行对比，验证 设计的可行性和可靠性。
THANK YOU
元件标识规范
元件的标识应清晰、准确，方便识别和替换。
布线规范
线宽选择
根据电流大小和安全载流量选择合适的线宽，以保证线路的稳定 性和安全性。
布线方向
布线应有一定的方向性，以提高线路的可读性和可维护性。
布线顺序
布线应遵循一定的顺序，如先电源后信号、先主后次等，以保证 电路的稳定性和可靠性。
抗干扰与散热设计
工作区
Altium Designer 的工作区 是用户进行设计的区域，可 以放置元件、导线等设计元 素。
面板
Altium Designer 的面板可 以显示各种信息和控制选项 ，如属性检查器、层面切换 器等。

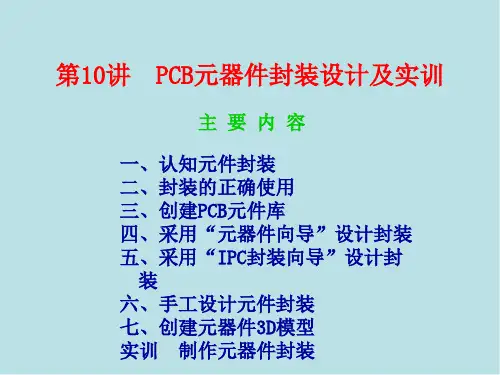

Altium Designer第10讲 PCB元件设计及实训

Altium Designer第10讲 PCB元件设计及实训

2.行输出变压器封装设计 对于不规则的元件，一般应采用数显游标卡尺测量 具体尺寸。
七、创建元器件3D模型
实训 制作元件封装
参考书本 P137 4.6.3 实训3 制作元器件封装
采用“IPC封装向导”设计图4-90所示贴片三极管封装SOT-89。
采用交互式方式创建图4-108所示双联电位器的3D模型。
如要设计TEA2025的封装，若不知道具体的封装 格式，可以上网搜索资料。 搜索的关键词：TEA2025 PDF，资料如下：
双列直插式 （DIP）16脚
双列贴片式 （SO）20脚
双列直插式封装DIP16
从元件资料中可以看出它的封装尺寸，相邻焊盘间 距100mil，两排焊盘间距300mil。
下面以设计TEA2025的双列直插式封装（DIP16）为
自动建 立新库
在图4-69中，单击工作区面板的“PCB Library”标 签，打开“PCB Library”元件库管理窗口，如图4-70所 示，系统自动新建元件PCBCOMPONENT_1。选中元件，执 行菜单“工具”→“元件属性”，屏幕弹出“PCB库元 件”属性对话框，可以修改元件封装的名称，如图4-71 所示。
填锡参数 用于设置SOP 引脚脚尖、脚 跟、脚侧填锡
件设 名，对置由于封于一装芯些片SO本IC身或装7选发S向.O设中热P导元置“算量”器元应比器用件计公算差元参件数公1，2.设置封装信息
较加个大一热，个焊因长盘5选.此方由设中在形于置“选芯的面脚使择片热积跟用矩差单的焊较间计击”下 盘 大距算“自面 ， ，. 下动增 这 通一计步算”，选置 接择热单后焊击本盘“例单，下不击直一设2.下选一择封装
自动建立 新元件
修改封装名
四、采用“元器件向导”设计封装

altium_designer_PCB设计基础

altium_designer_PCB设计基础

8.1.4 元件封装
元件封装是指实际的电子元件的外形尺寸、引脚直径 及引脚距离等。不同的元件可以有相同的封装，同一个元 件也可以有不同的封装。
1.元件封装的分类 + 元件封装分为针脚式封装和表面粘贴式(SMT)封装两大类。 (1)针脚式封装 + 针脚式封装是针对针脚类元件的，针脚类元件焊接时先要 将元件针脚插入焊盘导孔中，然后再焊锡。由于焊点导孔 贯穿整个电路板，所以在其焊盘的属性对话框中，Layer 板层属性必须为Multi Layer。 (2)表面粘贴式封装 + 表面粘贴式封装的焊盘只限于表面板层，即顶层或底层。 在其焊盘的属性对话框中，Layer板层属性必须为单一表 面。
8.1.2 PCB的基本元素
4. 元件的图形符号 元件的图形符号反映了元件外形轮廓的形状及尺寸， 与元件的引脚布局一起构成元件的封装形式。印制元件图 形符号的目的是显示元件在PCB上的布局信息，为装配、 调试及检修提供方便。在Protel 2004中，元件的图形符号
被设置在丝印层。
8.1.3 PCB工作层与管理
针脚类元件封装
表面粘贴式封装
2.元件封装的编号 • 元件封装的编号原则为：元件类型＋焊盘距离(焊盘数)＋ 元件外形尺寸。可根据元件的编号来判断元件封装的规格。 如电阻封装为AXIAL-0.4，表示此元件封装为轴状，两焊 盘间的距离为400mil(100mil=2.54mm)；RB7.6-15表示极 性电容类元件封装，引脚间距为7.6mm，元件直径为 15mm；DIP-24表示双列直插式封装，24个焊盘引脚。
图8.24 【放置元件】对话框
图8.27 放置元件
8.3.4 元件的放置与编辑
2. 元件的属性编辑
• 双击元件弹出【元件V1】对话框。

AltiumDesigner(Protel)原理图与PCB设计教程 第3章

AltiumDesigner(Protel)原理图与PCB设计教程 第3章

第3章Altium Designer原理图设计基础第2章主要讲述了Altium Designer的文件操作和主要特点，以及相关的基础知识。

电路设计的第一步是进行原理图设计，所以本章先讲述Altium Designer原理图设计知识，并以实例说明。

3.1 原理图的设计步骤3.1.1 电路设计的一般步骤一般来说，一个产品的电路设计的最终表现为印制电路板，为了获得印制电路板，整个电路设计过程基本可以分为5个主要步骤。

1．原理图的设计原理图的设计主要是利用Altium Designer的原理图设计系统(Schematic)来设计原理图。

2．生成网络表网络表是原理图(Schematic)设计与印制电路板(PCB)设计之间的一座桥梁。

网络表可以从原理图中获得，也可从印制电路板中提取。

3．印制电路板的设计印制电路板的设计主要是针对Altium Designer另外一个重要的部分PCB而言的，在这个过程中，借助Altium Designer提供的强大功能实现电路板的板面设计，并可以完成高难度的布线工作。

4．生成印制电路板报表并打印印制电路板图设计了印制电路板后，还需要生成印制电路板的有关报表，并打印印制电路板图。

5．生成钻孔文件和光绘文件在PCB制造之前，还需要生成NC钻孔(NC Drill)文件和光绘(Gerber)文件。

整个电路板的设计过程首先是编辑原理图，然后由原理图文件向PCB文件装载网络表，最后再根据元件的网络连接进行PCB的布线工作，并生成制造所需要的文件，如NC 钻孔文件和光绘文件。

下面先认识一下原理图设计的有关知识。

3.1.2 原理图设计的一般步骤原理图设计是整个电路设计的基础，它决定了后面工作的进展。

一般地说，设计一个原理图的工作包括：设置原理图图纸大小，规划原理图的总体布局，在图纸上放置元件，进行走线，然后对各元件以及走线进行调整，最后保存并打印输出。

原理图的设计过程一般可以按如图3-1所示的设计流程进行。

Altium_Designer培训

Altium_Designer培训
9、Shift+S 单层显示与多层显示切换 10、测量： ctrl+M（哪里要测点哪里）、R+P（测量边距）
PCB布局布线常用命令及快捷键
布局布线的快捷键
11、空格键 翻转选择某物体(导线，过孔等),同 时按下Tab键可改变其属性(导线长度，过孔大小 等) 12、改走线模式（5种）：shift+空格键 “45°线性” “45°+圆角” “90°”“ 任意 角”“90°+圆弧 ”“圆弧” 13、字体（条形码）放置："A"-Place String 14、线宽选择：shift+w 过孔选择Shift+V 15、等间距走线：T+T+M 不可更改间距，P+M 可 更改间距走线 16、走线时显示走线长度：shift+G
点击“Yes”
原理图的编译与检查
生成网表，导入PCB
原理图的编译与检查
生成网表，导入PCB
原理图的编译与检查
生成网表，导入PCB 导入效果图
PCB前期处理
软件通用参数设置 打开设置界面，DXP——preferences…
PCB前期处理
软件通用参数设置
PCB前期处理
软件通用参数设置
PCB前期处理
静态
动态
一般设定 线宽大于 线距即铺 实心铜皮
选择需铺铜网络
去死铜
敷铜处理
铺铜操作的处理
Tools—Polygon Pours—Polygon Manager
创建间距规则 创建铜皮连接方式
创建铜皮类
敷铜处理
去删除一些碎铜或尖角铜 Place—Polygon Pour Cutout
PCB布局布线常用命令及快捷键

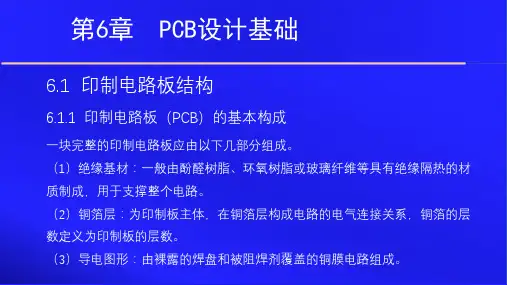

Altium Designer 14原理图与PCB设计教程 第六章 PCB设计基础

Altium Designer 14原理图与PCB设计教程 第六章 PCB设计基础

3．使用环境设置和格点设置 PCB板的使用环境设置和格点设置可以在设置对话框中 进行，打开该对话框的方法有如下三种：
执行菜单命令Design → Board Options → Grid…， 可打开栅格管理器对话框
在右边PCB图纸编辑区内单击鼠标右键，从弹出的 快捷菜单中选择Options →GridsManger…命令。
6.4.2 PCB编辑器参数设置
在使用PCB设计向导创建PCB文档之后，即启动了PCB板编辑器， 主要由以下几个部分构成： 1、主菜单栏 2、常用工具栏
本节介绍PCB图纸的布线板层和非电层的设置、图纸显示颜色的 设置和网格等设置，以及元件封装库的添加、元件封装的放置和元件 封装的修改。
左下角为当前光标位置坐标和计量单位显示，当前为英制单位， 如果需要计量单位在英制和公制之间切换，可以通过快捷键【Q】实 现。
4．各类膜（Mask） 这些膜不仅是PCB制作工艺过程中必不可少的，而且更是元件焊装的必要条 件。按“膜”所处的位置及其作用，“膜”可分为元件面（或焊接面）助焊 膜（Top or Bottom）和元件面（或焊接面）阻焊膜（Top or Bottom Paste Mask）两类。 5．字符 可以是元器件的标号、标注或其他需要标注的内容，不具有导电特性。 6．元器件符号轮廓 表示元器件实际所占空间的大小，不具有导电特性。
板层管理器默认双面板设计，即给出了两层布线层顶层和底层。在Add Layer的下拉菜单中有Add Layer与Add Internal Plane两个可选项，其 在板层管理器的设置及功能如下： Add Layer按钮，用于向当前设计的PCB板中增加一层中间信号层 （Signal Layer）。 Add Internal Plane按钮，用于向当前设计的PCB板中增加一层内层 （Internal Plane）。新增加的层面将添加在当前层的下面。 Move Up和Move Down按钮：将当前指定的层进行上移和下移操 作。 Delete Layer按钮：删除所选定的当前层。

Altium Designer-PCB设计入门

Altium Designer-PCB设计入门

Altium Designer-PCB设计入门（一）概要本章旨在说明如何生成电路原理图、把设计信息更新到PCB文件中以及在PCB中布线和生成器件输出文件。

并且介绍了工程和集成库的概念以及提供了3D PCB开发环境的简要说明。

欢迎使用Altium Designer，这是一个完善的适应电子产品发展的开发软件。

本章将以"非稳态多谐振荡器"为例，介绍如何创建一个PCB工程。

Contents创建一个新的PCB工程创建一个新的电气原理图设置原理图选项画电路原理图加载元件和库在电路原理图中放置元件电路连线设置工程选项检查原理图的电气属性设置Error Reporting设置connection Matrix设置Comparator编译工程创建一个新的PCB文件导入设计印刷电路板（PCB）的设计对PCB工作环境的设置定义层堆栈和其他非电气层的视图设置设置新的设计规则在PCB上摆放元器件手动布线板的自动布线板设计数据校验在3D模式下查看电路板设计为元器件封装创建和导入3D实体检验PCB板设计输出文件手动输出文件生成Gerber 文件创建一个器件清单深入研究创建一个新的PCB工程在Altium Designer里，一个工程包括所有文件之间的关联和设计的相关设置。

一个工程文件，例如xxx.PrjPCB，是一个ASCII文本文件，它包括工程里的文件和输出的相关设置，例如，打印设置和CAM设置。

与工程无关的文件被称为"自由文件"。

与原理图和目标输出相关联的文件都被加入到工程中，例如PCB，FPGA，嵌入式(VHDL)和库。

当工程被编译的时候，设计校验、仿真同步和比对都将一起进行。

任何原始原理图或者PCB的改变都将在编译的时候更新。

所有类型的工程的创建过程都是一样的。

本章以PCB工程的创建过程为例进行介绍，先创建工程文件，然后创建一个新的原理图并加入到新创建的工程中，最后创建一个新的PCB，和原理图一样加入到工程中。

Altium Designer教程 第8章 PCB设计基础

Altium Designer教程 第8章 PCB设计基础

Altium Designer 教程
8.2 PCB设计的基本原则
8.2.1 PCB设计的一般原则
9．热设计
对于采用自由对流空气冷却 的设备，最好是将集成电路 （或其他组件）按纵长方式 排列 对于采用强制空气冷却的设 备，最好是将集成电路（或 其他组件）按横长方式排列
Altium Designer 教程
Altium Designer 教程
8.2.3 PCB可测性设计
PCB可测性设计包括两个方面的内容： 结构的标准化设计和应用新的测试技术。 2．应用新的测试技术
常用的可测性设计技术有扫描通道、电平敏感扫 描设计、边界扫描等。
Altium Designer 教程
8.3 PCB编辑器的启动
8.3.1 利用新电路板生成向导启动PCB编辑器 Pick a task栏内选择 【Printed Circuit Board Design】命令 在设计界面中，单击PCB Documents栏最下 部的【PCB Board Wizard】命令
8.2.2 PCB的抗干扰设计原则
3．提高敏感元件的抗干扰性能 （1）尽量减少回路环的面积，以降低感 应噪声 （2）布线时，电源线和地线要尽量粗。除减 小压降外，更重要的是降低耦合噪声。 （3）对于单片机闲置的I/O口，不要悬空，要 接地或接电源。其他集成电路的闲置端在不改 变系统逻辑的情况下应接地或接电源。
2．切断干扰传播路径 常用措施如下： （1）充分考虑电源对单片机的影响。 （2）如果单片机的I/O口用来控制电机等噪声器件， 在I/O口与噪声源之间应加隔离。 （3）注意晶振布线。 （4）电路板合理分区，如强、弱信号，数字、模 拟信号，尽可能把干扰源与敏感器件远离。
Altium Designer 教程

第7章 Altium Designer PCB设计基础

第7章 Altium Designer PCB设计基础

Dimension Line Width：设定尺寸线宽。
Keep Out Distance From Board Edge：设定板卡的电气层 离板卡边界的距离。
5) Choose Board Layers：选择PCB的层数，即Signal Layer (信号层)数和Power Planes(电源层)数。 6) Choose Via Style：Thruhole Vias only或者Blind and
6．其他工作层 Keep-Out Layer ：设置是否禁止布线层，用于设定电气边 界，此边界外不能布线。 Multi-Layer：设置是否显示复合层。 Drill Guide：用于选择绘制钻孔导引层。 Drill drawing：用于选择绘制钻孔冲压层。
7．系统设置(System Colors操作框) ：
执行Project→Add Existing to Project命令； 在项目管理器中，将新创建的PCB文件拖入到当前打开 的项目中。
7.2 印制电路板设计编辑器
打开PCB文件，即进入PCB设计编辑器
7.2.1 印制电路板编辑器界面缩放 菜单命令，主工具栏里的图标，或使用快捷键。 1．命令状态下的缩放 PageUp，PageDown，End，Home。 2．空闲状态下的缩、放命令 View菜单命令，主工具栏里的按钮，快捷键。
Connections and From Tos：设置是否显示飞线。
DRC Error Markers ：设置是否显示自动布线检查错误标
记。
Pad Holes：设置是否显示焊盘通孔。 Via Holes：设置是否显示过孔的通孔。 Visible Grid1：设置是否显示第一组栅格。 Visible Grid2：设置是否显示第二组栅格。

Altium Designer 14原理图与PCB设计教程 第一章 Altium Designer使用基础

Altium Designer 14原理图与PCB设计教程 第一章 Altium Designer使用基础

Choose Document to Open对话框
13
第1章 Altium Designer使用基础
1.2 Altium Designer文档管理
2．项目的建立、打开与关闭 （2）工程打开与关闭
要关闭一个已经打开的工程，需要在Projects标签中 用鼠标右键单击工程名。在弹出的菜单中选择Close Project命令即可关闭工程。或在Projects标签中鼠标 左键单击【Project】按钮，在弹出的菜单中选择 Close Project命令也可关闭工程，如图所示。
在弹出的菜单中选择Close Project
14
第1章 Altium Designer使用基础
1.2 Altium Designer文档管理
3．项目中的文件管理 （1）新建文件
在工程中，执行菜单命令File → New，在弹出的菜单 中可以选择需要新建的文件
Altium Designer简介
4
认识Altium Designer面板
面板显示工程中所有原理图元件之间 的连接网络和元件列表
打开一个工程文件中的原理图文件
1.1 Altium Designer简介
5
打开原理图后的Navigator面板
激活Favorites面板
认识Altium Designer面板
Choose Document to Open对话框
17
第1章 Altium Designer使用基础
1.2 Altium Designer文档管理
3．项目中的文件管理 （4）关闭文件
执行菜单命令File → Close即可关闭当前文件。或在 已打开的文件标签上单击鼠标右键，在调出的菜单 中选择Close文件名称即可关闭当前的文件，如图所 示，关闭名为Sheet1的原理图文件。

Altium Designer 电路板设计与制作课件第9章

Altium Designer 电路板设计与制作课件第9章
1.设置工作面板 选择“工具”→“器件库选项”命令或者右击工作区，在弹 出的快捷菜单中选择“库选择项”命令，弹出“板选项”对话 框，在其中可以设置度量单位、捕获选项、图纸位置等属性。 2.设置板层 选择“工具”→“板层和颜色”命令或者右击工作区，在弹出的 快捷菜单中选择“选项”→“板层颜色”命令，弹出“视图配置”对 话框，在其中可以设置所设计的板层和颜色。
(9)单击“下一步”按钮，进入元件封装创建向导完成对话 框。单击Finish按钮，完成新元件封装的创建。
(10)所创建的元件如图所示。
当用户在调用元件时，总希望能够同时调用元件的原理图符 号、PCB符号。Altium Designer 10软件中的集成库完全能够 满足设计人员这一要求。设计人员可以建立一个自己的集成库， 将常用元件的，各种信息放在该库中。
《Altium Designer电路板设计与制作》
重点内容： 了解Altium Designer 10软件元件封装编辑器的操作。 掌握Altium Designer 10软件中封装编辑器的使用方法。 技能目标： 掌握利用Altium Designer 10软件对元件封装的制作。 掌握Altium Designer 10软件创建集成元件库。
单击“确认”按钮。
(6)系统将弹出PCB模型对话框，单击其中的“浏览”按钮， 进入“浏览库”对话框。
(7)选择LCC84.PcbLib后单击“确认”按钮完成添加。 (8)选择“工程”→Compile Integrated Library Integrated_Library.LibPkg命令，编译集成库文件。系统自动 生成一个名为Project Outputs for Integrated_Library的文 件夹，系统在该文件夹中自动生成Integrated_Libary.IntLib 的集成库文件。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PCB设计
Altium Designer PCB设计入门教程
学习目的
• 了解PCB设计的概念 • 熟悉PCB设计的工具 Altium Designer • 掌握PCB设计的方法和流程
内容
• PCB设计的基本概念 • 原理图的设计 • 集成库的设计 • PCB的绘制
基本概念：PCB的定义
• PCB（Printed Circuit Board），中文名称 为印制电路板，又称印刷电路板、印刷线 路板，是重要的电子部件，是电子元器件 的支撑体，是电子元器件电气连接的载体。 由于它是采用电子印刷术制作的，故被称 为“印刷”电路板。
基本概念:PCB设计中的层
• 丝印层 分顶层丝印层和底层丝印层，是定义顶层和
底的丝印字符，就是一般我们在PCB 板上 看到的元件编号和一些字符。
基本概念:PCB设计中的层
• 阻焊层（solder） 实际是“阻焊层开窗层”。在PCB表面会 有一层绿油覆盖，以避免短路并提供保护 等。此层作用于焊盘处，表示此处没有绿 油，可以焊接。
• 过孔与焊盘区别：作用不同。
基本概念：金手指
• 金手指： 在电路板的插接端点上（俗称金手指）镀 上一层镍层及高化学钝性的金层来保护端 点及提供良好接通性能，其中含有适量的 钴，具有优良的耐磨特性。
基本概念：金手指
AD原理图设计：原理图
原理图
原理图设计是整个电路设计的基础，它决定 了后面工作的进展，为印制电路板的设计、内部信号层： 是用于信号走线的层。这些层统称为信号层。
基本概念：PCB设计中的层
内电层： 用来铺设电源和地。可以提高电路板的抗 EMI特性和稳定性
信号层与内电层，这两种图层有着完全不同的性质和使用方法。内电 层被称为负片层，即不布线、不放置任何元件的区域完全被铜膜覆盖， 而布线或放置元件的地方则是排开了铜膜的。
机械层 禁止布线层 顶层 底层 内部信号层 内电层 顶层丝印层 底层丝印层 顶层焊盘层 底层焊盘层 顶层阻焊层 底层阻焊层 多层 过孔引导层 过孔钻孔层
基本概念:PCB设计中的层
• 机械层 机械层是定义整个PCB板的外观的，其实 我们在说机械层的时候就是指整个PCB 板 的外形结构。其它Mechanical Layer 2/3/4 等可作为机械尺寸标注或者特殊用途，如 某些板子需要制作导电碳油时可以使用 Mechanical Layer 2/3/4等，但是必须在同 层标识清楚该层的用途
基本概念:PCB设计中的层
• 禁止布线层 是定义我们在布电气特性的铜时的边界，也 就是说我们先定义了禁止布线层后，我们 在以后的布过程中，所布的具有电气特性 的线是不可能超出禁止布线层的边界。
很多设计师也使用做PCB 机械外形，如果PCB 上同时有禁止布线层和机械层1， 则主要看这两层的外形完整度，一般以机械层1为准。若无机械层1，一般以 禁止布线层为外形。
基本概念：PCB设计中的层
• Paste层 分为Top Paste和Bottom Paste。一般用于 贴片元件SMT 回流焊过程时上锡膏（是用 来开钢网漏锡用的），和印制板厂家制板 没有关系，可不提供给PCB制造商，PCB 设计时保持默认即可。
基本概念：PCB设计中的层
多层 多层表示所有的信号层。 电路板上焊盘和穿透式过孔要穿透整个电路
基本概念：PCB的作用
• 电子设备采用印制板后，由于同类印制板 的一致性，从而避免了人工接线的差错， 并可实现电子元器件自动插装或贴装、自 动焊锡、自动检测，保证了电子设备的质 量，提高了劳动生产率、降低了成本，并 便于维修。
基本概念：PCB的分类
• 1.3 PCB的分类：
根据电路层数分类：分为单面板、双面板 和多层板。常见的多层板一般为4层板或6 层板，复杂的多层板可达几十层。
基本概念：PCB设计中的层
常用的PCB设计的CAD工具有protel公司的 Altium Designer（下称“AD”）、Cadence公
司的Allegro等。
PCB的设计环境中都有很多不同的层，理解 这些层的含义是进行PCB设计的基本要求。
基本概念：PCB设计中的层
基本概念:PCB设计中的层
这些层有的对应PCB实际的层，有的具有其 他的含义。下面是常用的层及其中文名称：
基本概念:PCB设计中的层
Mechanical Keepout layer Top layer Bottom layer Midlayer 1/2/…… Internal Plane 1/2/…… Top overlay(top silk) Bottom overlay(bottom silk) Top paste Bottom paste Top solder Bottom solder multilayer Drill guide Drill drawing
板，与不同的导电图形层建立电气连接关 系，因此系统专门设置了一个抽象的层— 多层，一般，焊盘与过孔都要设置在多层 上。
基本概念：过孔与焊盘
• 焊盘：元件通过PCB上的引线孔，用焊锡 焊接固定在PCB上，印制导线把焊盘连接 起来，实现元件在电路中的电气连接。
• 过孔也称金属化孔，在双面板和多层板中， 为连通各层之间的印制导线，在各层需要 连通的导线的交汇处钻上一个公共孔，即 过孔。
AD原理图设计：原理图设计流程
绘制原理图一般步骤：
设置图纸大小，规划总体布 局，在图纸上放置元件，进 行布线，对各元件以及布线 进行调整，然后进行电气检 查，最后保存并打印输出。
➢ 单面板：零件集中在其中一面，导线则集中在另一面上（有贴片元件时和导 线为同一面，插件器件再另一面）。
➢ 双面板：两面都有布线。 ➢ 多层板：为了增加可以布线的面积，多层板用上了更多单或双面的布线板，
也称为多层印刷线路板。板子的层数并不代表有几层独立的布线层，在特殊 情况下会加入空层来控制板厚，通常层数都是偶数，并且包含最外侧的两层。 大部分的主机板都是4到8层的结构，不过技术上理论可以做到近100层的PCB 板。 层与层之间是绝缘层，用于隔离布线层。它的材料要求耐热性和绝缘性好。 早期的电路板多使用电木为材料，而现在多使用玻璃纤维为主。
