通风队一通三防系统图绘制规范及图例

新吉克煤矿一通三防图纸规范要求一、通风系统图和通风网络图（每月填绘一次，新开掘进头、巷道贯通、新采面回采、通风系统调整时及时测风并填绘）矿井应绘制通风系统立体示意图和通风网络图，多煤层开采的必须绘制分层通风系统图。

（一）通风系统图和通风网络图按月补充修改，按季度绘制；（二）通风系统图上标明主要风流方向、风量、主要扇风机主要技术参数和通风、防火、防尘设施的分布地点，以及火区位置和范围；（三）通风系统图按照绘制方法不同，分为平面图、平面示意图和立体示意图三种。

二、通风系统平面图（一）在采掘工程平面图上加绘风流方向等以及通风系统图所必备的内容所组成，对于多水平开拓、煤层群开采以及井巷布置复杂的矿井，通风系统图应分层绘制，但必须有汇总的通风系统平面图。

（二）每月填绘一次，以月末实际情况填报，对月内回采进向，用红笔明显划出范围。

（三）进风均用绿色箭头明显标出，回风用灰色箭头明显标出。

（四）风流方向箭头间距视情况而定。

直线段巷道间距不大于100mm，分风点、汇合点、转变处均要用箭头表示，其间距不大于50mm。

（五）风井处应标明其主、备扇型号、转速、扇叶角度、电流、电压、排风量、水柱计读数、等积孔。

（六）采区、主要、总回风巷测风站处要注明巷道名称、测风站断面、风量、风速、瓦斯、二氧化碳、温度。

（七）掘进工作面均要标注工作面名称，局扇位置、风筒延接路线要基本准确。

在局扇处注明供风地点、局扇型号、功率、风筒直径、供风长度、局扇供风量、风筒出口风量、工作面瓦斯、二氧化碳浓度、温度。

（八）回采工作面（包括结束面、备用面）必须标注工作面名称。

测风站位置基本准确，在测风站处注明工作面名称、测风断面、需风量、实际供风量、风速、瓦斯浓度、温度。

（九）机电硐室注明硐室名称、需风量、实际供风量、瓦斯浓度、温度。

其它用风地点应注明供风地点名称、需风量、实际供风量、风速、瓦斯浓度、温度。

（十）分层开采时，在分层图上，风流方向不能全部标出时应在层间石门处注明“由**层来”，或“进入**层”。

〔最新〕煤矿一通三防系统图绘制标准及图例第一条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。

2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。

3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名〔字高33毫米仿宋，字与字之间一个字间距，不带边框〕与上部内图廓线间距30毫米。

4.在每张图的左上角绘制一通三防图纸说明。

图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。

5.在每张图的右下角绘制图签。

6.在每张图的左下角绘制一通三防图纸图例。

7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。

8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。

9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。

10.通风系统图中，测风站数量能够反映矿井风流分配情况。

第二条矿井通风系统三种图的绘制要求及标注内容〔一〕矿井通风系统平面图〔××煤矿×煤层通风系统图〕1.在1：2000或1：5000采掘工程平面图上绘制。

2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。

3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度〔或前导器角度〕、电机额定功率、电机实际功率、主扇负压〔即装置静压〕、等级孔等。

4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。

5.测风〔站〕点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。

〔二〕矿井通风立体示意图〔××煤矿通风立体示意图〕1.图幅不小于零号图纸。

2.所有井巷用双线(或一粗一细)绘制。

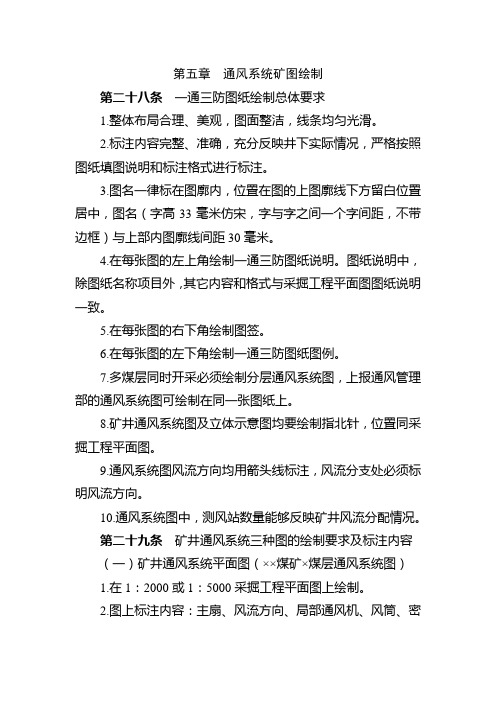

第五章通风系统矿图绘制第二十八条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。

2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。

3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。

4.在每张图的左上角绘制一通三防图纸说明。

图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。

5.在每张图的右下角绘制图签。

6.在每张图的左下角绘制一通三防图纸图例。

7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。

8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。

9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。

10.通风系统图中，测风站数量能够反映矿井风流分配情况。

第二十九条矿井通风系统三种图的绘制要求及标注内容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。

2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。

3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。

4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。

5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。

（二）矿井通风立体示意图（××煤矿通风立体示意图）1.图幅不小于零号图纸。

2.所有井巷用双线(或一粗一细)绘制。

煤矿“一通三防”图纸绘制标准一、编制依据1、煤炭矿井制图标准 GB/T 50593-20102、煤矿安全规程（2016）3、消防工程基本图形符号及工程图例GB/T 4327-20084、煤矿安全生产标准化基本要求及评分办法（煤安监行管〔2017〕5号）5、山西省煤矿图纸交换管理办法（暂行）二、总体要求1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。

2、标注内容完整、准确，充分反映井下实际情况，按规定图例标注，各测点风量直接标注在测风站位置。

3、图名一律标在图框内，位置在图的上框线正中下方。

4、在每张图的右下角绘制图签，并有相关领导签字。

图签上方绘制该图图例，要求完整、准确。

5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。

6、图纸绘制及内容标注，线条宽度0.3mm（通风系统平面图中经常变动的通风设施、风流方向的标注可用铅笔绘制）。

7、上报要求：通风系统图、安全监测监控系统图、瓦斯抽采系统图、防尘洒水系统图、避灾路线图、防灭火系统图每季度上报通风管理部；通风系统图、避灾线路图每季度上报救护消防应急救援中心，图纸以季末实际情况填报，上报时间1月5日、4月5日、7月5日、10月5日之前；矿井通风立体示意图每年上报一次，其他图纸根据需要绘制上报。

三、绘制要求及标注内容1、矿井通风系统图（1）在矿井1:2000的采掘工程平面图上绘制，每月修改，在图的右上方绘制指北针。

（2）标注内容完整、准确，充分反应井下实际情况，各地点风量直接标注在测风站位置处。

（3）图上标注内容：主要通风机参数、各类通风设施（密闭墙、风门、反向风门、调节风窗、风桥、测风站、防火门、防爆门、避难硐室等）、风流方向、局部通风机、风筒、瓦斯涌出量，图例样式见表2-1 矿井通风系统图例说明。

（4）图纸右下角制作图签，样式见表2-2 通风系统图签说明。

（5）井下有火区的必须绘制火区位置关系图，并按形成先后顺序进行编号，标注发火日期及其他应说明内容。

煤矿“一通三防”图纸绘制标准一、编制依据1、煤炭矿井制图标准GB/T 50593-20102、煤矿安全规程（2016）3、消防工程基本图形符号及工程图例GB/T 4327-20084、煤矿安全生产标准化基本要求及评分办法（煤安监行管〔2017〕5号）5、山西省煤矿图纸交换管理办法（暂行）二、总体要求1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。

2、标注内容完整、准确，充分反映井下实际情况，按规定图例标注，各测点风量直接标注在测风站位置。

3、图名一律标在图框内，位置在图的上框线正中下方。

4、在每张图的右下角绘制图签，并有相关领导签字。

图签上方绘制该图图例，要求完整、准确。

5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。

6、图纸绘制及内容标注，线条宽度0.3mm（通风系统平面图中经常变动的通风设施、风流方向的标注可用铅笔绘制）。

7、上报要求：通风系统图、安全监测监控系统图、瓦斯抽采系统图、防尘洒水系统图、避灾路线图、防灭火系统图每季度上报通风管理部；通风系统图、避灾线路图每季度上报救护消防应急救援中心，图纸以季末实际情况填报，上报时间1月5日、4月5日、7月5日、10月5日之前；矿井通风立体示意图每年上报一次，其他图纸根据需要绘制上报。

三、绘制要求及标注内容1、矿井通风系统图（1）在矿井1:2000的采掘工程平面图上绘制，每月修改，在图的右上方绘制指北针。

（2）标注内容完整、准确，充分反应井下实际情况，各地点风量直接标注在测风站位置处。

（3）图上标注内容：主要通风机参数、各类通风设施（密闭墙、风门、反向风门、调节风窗、风桥、测风站、防火门、防爆门、避难硐室等）、风流方向、局部通风机、风筒、瓦斯涌出量，图例样式见表2-1 矿井通风系统图例说明。

（4）图纸右下角制作图签，样式见表2-2 通风系统图签说明。

（5）井下有火区的必须绘制火区位置关系图，并按形成先后顺序进行编号，标注发火日期及其他应说明内容。

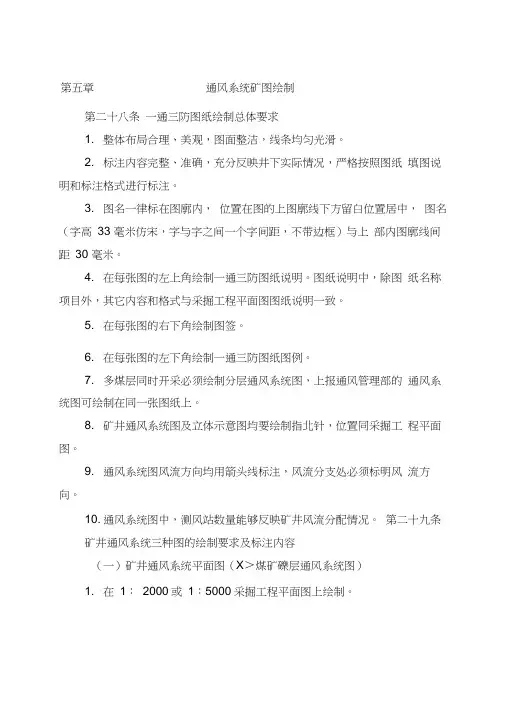

第五章通风系统矿图绘制第二十八条一通三防图纸绘制总体要求1. 整体布局合理、美观，图面整洁，线条均匀光滑。

2. 标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。

3. 图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33 毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30 毫米。

4. 在每张图的左上角绘制一通三防图纸说明。

图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。

5. 在每张图的右下角绘制图签。

6. 在每张图的左下角绘制一通三防图纸图例。

7. 多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。

8. 矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。

9. 通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。

10. 通风系统图中，测风站数量能够反映矿井风流分配情况。

第二十九条矿井通风系统三种图的绘制要求及标注内容（一）矿井通风系统平面图（X＞煤矿礫层通风系统图）1. 在1：2000或1：5000采掘工程平面图上绘制。

2. 图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。

3. 主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。

4. 局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。

5. 测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。

（二）矿井通风立体示意图（X＞煤矿通风立体示意图）1. 图幅不小于零号图纸。

2. 所有井巷用双线（或一粗一细）绘制。

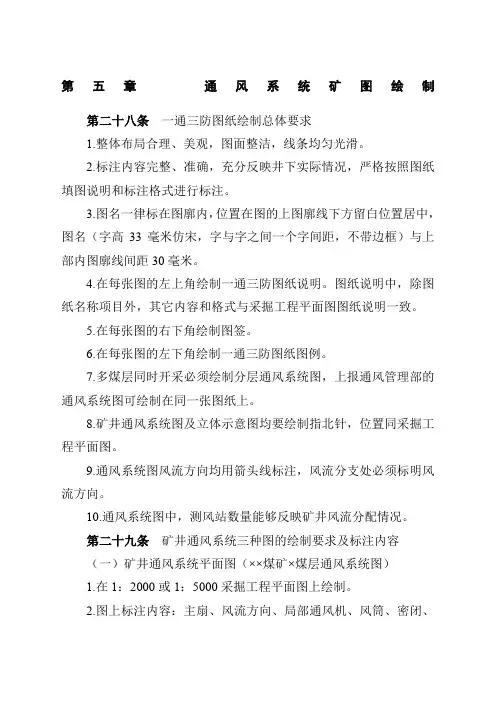

第五章通风系统矿图绘制第二十八条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。

2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。

3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。

4.在每张图的左上角绘制一通三防图纸说明。

图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。

5.在每张图的右下角绘制图签。

6.在每张图的左下角绘制一通三防图纸图例。

7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。

8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。

9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。

10.通风系统图中，测风站数量能够反映矿井风流分配情况。

第二十九条矿井通风系统三种图的绘制要求及标注内容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。

2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。

3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。

4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。

5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。

（二）矿井通风立体示意图（××煤矿通风立体示意图）1.图幅不小于零号图纸。

2.所有井巷用双线(或一粗一细)绘制。

一通三防系统图绘制规及图例（试行）第一条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。

2.标注容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。

3.图名一律标在图廓，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部图廓线间距30毫米。

4.在每图的左上角绘制一通三防图纸说明。

图纸说明中，除图纸名称项目外，其它容和格式与采掘工程平面图图纸说明一致。

5.在每图的右下角绘制图签。

6.在每图的左下角绘制一通三防图纸图例。

7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一图纸上。

8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。

9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。

10.通风系统图中，测风站数量能够反映矿井风流分配情况。

第二条矿井通风系统二种图的绘制要求及标注容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。

2.图上标注容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。

3.主扇应标注的容：主扇型号、电机型号、井下总回风量、主扇负压（即装置静压）等。

4.局部通风机应标注的容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。

5.测风（站）点标注的容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。

（二）矿井通风网络图（××煤矿通风网络图）1.采用单线条（粗细1.25磅，0.44毫米）绘制。

2.凡构成独立通风系统的所有用风点均要在图上显示。

3.网路的简化：简单的串联或并联分支可用一条等效分支代替，对压降很小的井底车场、采区车场及某些巷道可并为一个节点。

（最新）煤矿一通三防系统图绘制规范及图例第一条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。

2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。

3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。

4.在每张图的左上角绘制一通三防图纸说明。

图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。

5.在每张图的右下角绘制图签。

6.在每张图的左下角绘制一通三防图纸图例。

7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。

8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。

9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。

10.通风系统图中，测风站数量能够反映矿井风流分配情况。

第二条矿井通风系统三种图的绘制要求及标注内容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。

2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。

3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。

4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。

5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。

（二）矿井通风立体示意图（××煤矿通风立体示意图）1.图幅不小于零号图纸。

2.所有井巷用双线(或一粗一细)绘制。
