深圳市泛海三江电子有限公司地址：深圳南油第一工业区111栋五楼邮政编码：518054电话：（0755）26648172 26054121传真：（0755）26645634目录1、概述 (1)2、操作说明 (2)3、外形及安装尺寸 (15)4、接线图 (18)5、主要技术参数 (21)6、注意事项 (25)7、附录A（房号、层号设置说明） (27)8、附录B(设备类型对照表) (30)警告：在交流供电输入可能长时间超过AC 270V的地区，必须通过交流稳压设备后接入AC 220V，否则将可能对系统造成损害。
稳压设备的功率需超过300W。
一、概述JB-QB-9700 是新一代二总线分布智能火灾自动报警控制器，最小配置为一块接口板，2回路，198个报警地址点，198个监控地址点，最大扩展配置为15块接口板，30回路，2970个报警地址点，2970个监控地址点，具有极好的兼容性、适应性。
JB-QB-9700火灾自动报警控制系统功能强大、稳定可靠，适应不同用户的需要，具有以下特点：智能探测器和模块内置微处理器，具有数字滤波和自动补偿功能，采集数据真实可靠，JB-QB-9700控制器采用模糊控制理论、现代火灾报警理论对数据进行处理，从根本上消除漏报，减少误报，提高了可靠性。
探测器具有灵敏度设置功能，可根据具体环境及重要性对报警灵敏度进行调节。
探测总线与控制总线共用二总线，智能探测器和智能模块可直接挂在上面，极大的简化了系统布线、工程安装和线路维护。
系统具有总线故障报警和故障屏蔽功能。
系统采用交流、直流主备电供电系统，掉电时主备电自动切换，保证系统连续运行。
JB-QB-9700控制器采用多片Philip高性能微处理器控制探测总线和外围设备，各微处理器之间通过I2C总线通讯，数据传输快速、可靠，多CPU方式使系统容错性能大大提高。
JB-QB-9700探测总线由接口板控制，与JB-QB-9700主控制器分离，每块接口板可带396个地址点，可根据用户要求扩展，最多可达15块。
周界入侵报警系统解决方案目录一、系统综述 (3)二、系统配置 (4)2.1 前端探测器 (4)2.2 前端控制与数据存储设备配置 (4)2.3 系统管理和控制配置 (4)三、系统功能 (4)3.1 系统控制 (4)3.2 报警监视, 显示和事件日志 (5)四、系统结构 (5)4.1 键盘功能 (5)4.2 报警管理中心功能 (6)五、设备技术参数 (6)5.1 报警主机DS7400Xi-CHI (6)5.2 DS7447E-CN 控制键盘 (9)5.3 DS7436 双回路总线驱动器 (10)5.4 DS7457i -CHI 单防区输入模块 (10)5.5 DSR-32C 三十二路继电器模块 (11)5.6 DX4010V2 USB/RS-232接口模块 (12)5.7 报警管理软件MTSW (12)5.8 紧急报警按钮 (13)5.9 室外相对式双光束红外线探测器 (14)本方案中周界入侵报警系统包含总线制报警主机，总线式输入模块，室外相对式双光束红外线探测器、和继电器输出模块等。
室外相对式双光束红外线探测器保护重点是防止有人非法翻越围墙，这些围墙只要有人非法闯入，或者用户触发红外线探测器，设备即会产生报警，报警信号经过总线式输入模块处理后通过系统总线传回至控制中心报警主机，报警主机会按照预先设定的程序通过系统总线迅速传输至前端现场控制总线式输入/输出模块进行联动，启动相应报警点的声光报警器，与此同时控制中心报警管理软件会自动调出电子地图显示报警确切位置，方便中心值班人员及时查看警情事件及报警方位等信息。
入侵报警系统还可以与视频监控系统联动。
当有警情发生时控制中心报警管理软件会自动控制继电器输出模块，将相应报警点信号传输至视频监控系统，实现视频监控管理软件自动弹出相应报警点的监控视频画面。
系统具有防破坏功能，在报警线路被切断或短路，入侵探测器被破坏等情况下均能有效报警。
各子系统配备UPS应急电源，在市电交流电断电2个小时的情况下，系统仍然能够可靠运行。

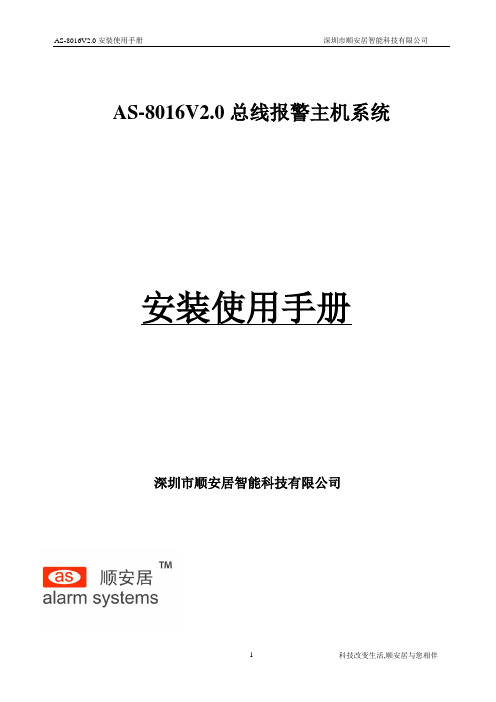

AS-8016V2.0总线报警主机系统安装使用手册深圳市顺安居智能科技有限公司目录AS-8016V2.0总线报警主机系统 (1)第一章系统概述 (5)第一节关于AS-8016V2.0 (5)1、功能简介 (5)2．电性能指标 (6)第二节AS-8016V2.0接线说明 (7)1．主机接线图 (7)2．接线说明 (7)第三节主要扩展设备 (10)1．AS-200中文液晶键盘 (10)2．AS-801单防区扩展模块 (10)3．AS-811单防区带输出扩展模块 (11)4．AS-802双防区扩展模块 (11)5．AS-812双防区带输出扩展模块 (11)6．AS-822双防区带强电输出扩展模块 (11)7．AS-808八防区扩展模块 (11)8．AS-8008八防区报警主机 (11)9．AS-16C 十六路继电器联动模块 (12)10．AS-32C 三十二路指示灯模块 (12)11．AS-805 打印机模块 (12)第四节防区管理 (12)1．防区编号说明 (12)2．防区扩充容量 (13)3．防区类型 (13)4．防区旁路 (13)5、防区汉字名管理 (13)第五节子系统管理 (14)1．子系统划分 (14)3．子系统定时布撤防功能 (15)第六节用户管理 (15)1．系统用户分类和权限规定 (15)第七节时间表 (16)第八节智能联动 (17)1.联动输出编号说明 (17)2.防区联动 (17)3.子系统联动 (17)4.手动控制联动输出 (18)第九节事件记录 (18)1．报警记录 (18)2．操作记录 (19)第十节电话管理 (19)1．通过电话对通讯主机进行远程布防 (19)2．通过电话对通讯主机进行远程撤防 (19)第十一节打印管理 (20)1．打印描述 (20)2．打印设备说明 (20)3．系统在线打印说明 (20)4．打印格式 (20)第二章系统编程 (21)1．菜单功能列表 (21)2. 编程功能举例 (30)第三章利用AS-200控制键盘进行日常操作 (31)1．信息查询操作 (31)1)、查询报警记录 (31)2）、查询操作记录 (32)3）、查询分区状态 (32)4）、查询模块状态 (32)7）、查询故障设备 (33)8）、查询旁路防区 (33)9）、最新报警信息或系统故障查询 (33)2．系统控制操作 (33)1）、系统布撤防 (34)2）、键盘布撤防 (34)3）、分区布撤防 (34)4）、单个设备或防区布撤防 (34)5）、对某个防区进行旁路或旁路恢复 (34)6）、对某个输出通道进行控制 (34)7）、系统报警处理 (35)第四章RS485总线报警系统技术指导说明 (35)1)、线材的选用及布线注意事项 (35)2）、常见故障分析及解决方法 (36)3）、设备地址编码表 (37)第一章系统概述第一节关于AS-8016V2.01、功能简介●采用嵌入式系统设计，32位ARM处理器，更快运行速度，超大的容量设计。

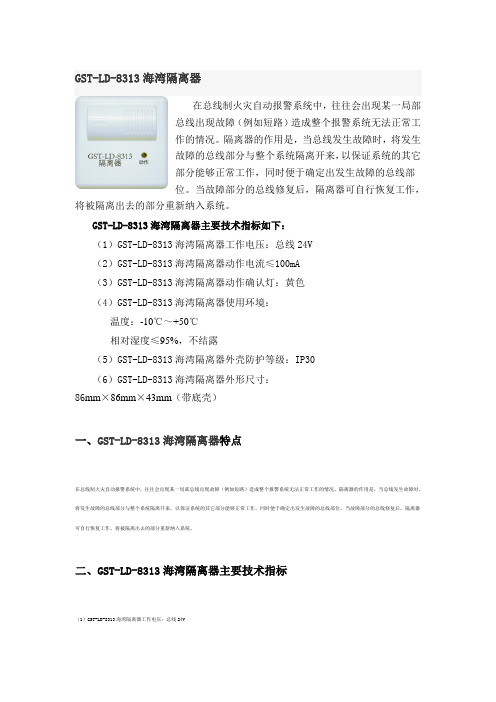

GST-LD-8313海湾隔离器在总线制火灾自动报警系统中，往往会出现某一局部总线出现故障（例如短路）造成整个报警系统无法正常工作的情况。
隔离器的作用是，当总线发生故障时，将发生故障的总线部分与整个系统隔离开来，以保证系统的其它部分能够正常工作，同时便于确定出发生故障的总线部位。
当故障部分的总线修复后，隔离器可自行恢复工作，将被隔离出去的部分重新纳入系统。
GST-LD-8313海湾隔离器主要技术指标如下：（1）GST-LD-8313海湾隔离器工作电压：总线24V（2）GST-LD-8313海湾隔离器动作电流≤100mA（3）GST-LD-8313海湾隔离器动作确认灯：黄色（4）GST-LD-8313海湾隔离器使用环境：温度：-10℃～+50℃相对湿度≤95%，不结露（5）GST-LD-8313海湾隔离器外壳防护等级：IP30（6）GST-LD-8313海湾隔离器外形尺寸：86mm×86mm×43mm（带底壳）一、GST-LD-8313海湾隔离器特点在总线制火灾自动报警系统中，往往会出现某一局部总线出现故障（例如短路）造成整个报警系统无法正常工作的情况。
隔离器的作用是，当总线发生故障时，将发生故障的总线部分与整个系统隔离开来，以保证系统的其它部分能够正常工作，同时便于确定出发生故障的总线部位。
当故障部分的总线修复后，隔离器可自行恢复工作，将被隔离出去的部分重新纳入系统。
二、GST-LD-8313海湾隔离器主要技术指标（1）GST-LD-8313海湾隔离器工作电压：总线24V（2）GST-LD-8313海湾隔离器动作电流≤100mA（3）GST-LD-8313海湾隔离器动作确认灯：黄色（4）GST-LD-8313海湾隔离器使用环境：温度：-10℃～+50℃相对湿度≤95%，不结露（5）GST-LD-8313海湾隔离器外壳防护等级：IP30（6）GST-LD-8313海湾隔离器外形尺寸：86mm×86mm×43mm（带底壳）三、GST-LD-8313海湾隔离器结构特征、安装与布线隔离器的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，一般安装在总线的分支处，可直接串联在总线上，其端子示意图如图2-54：GST-LD-8313海湾隔离器其中:Z1、Z2：无极性信号二总线输入端子ZO1、ZO2：无极性信号二总线输出端子，动作电流为100mAGST-LD-8313海湾隔离器布线要求：直接与信号二总线连接，无需其它布线。

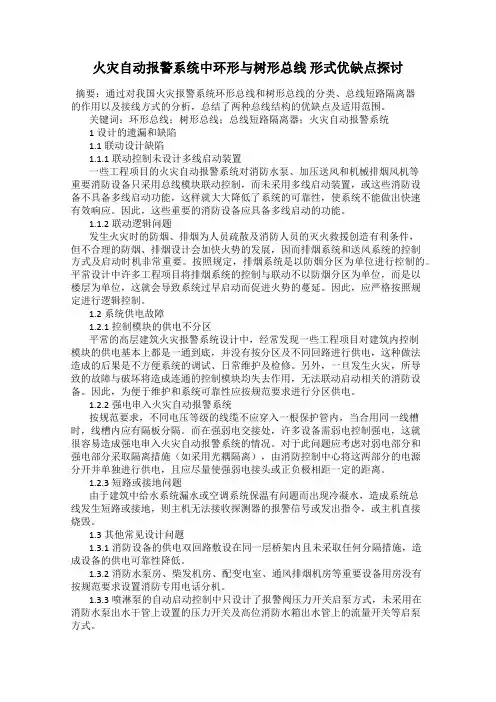

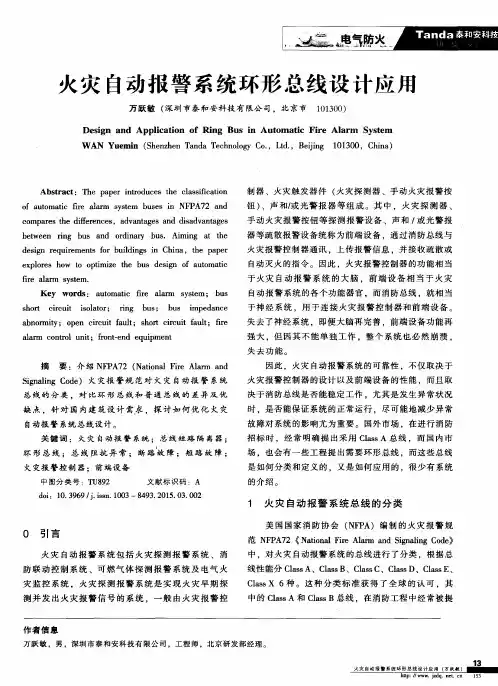

火灾自动报警系统中环形与树形总线形式优缺点探讨摘要：通过对我国火灾报警系统环形总线和树形总线的分类、总线短路隔离器的作用以及接线方式的分析，总结了两种总线结构的优缺点及适用范围。
关键词：环形总线；树形总线；总线短路隔离器；火灾自动报警系统1设计的遗漏和缺陷1.1联动设计缺陷1.1.1联动控制未设计多线启动装置一些工程项目的火灾自动报警系统对消防水泵、加压送风和机械排烟风机等重要消防设备只采用总线模块联动控制，而未采用多线启动装置，或这些消防设备不具备多线启动功能，这样就大大降低了系统的可靠性，使系统不能做出快速有效响应。
因此，这些重要的消防设备应具备多线启动的功能。
1.1.2联动逻辑问题发生火灾时的防烟、排烟为人员疏散及消防人员的灭火救援创造有利条件，但不合理的防烟、排烟设计会加快火势的发展，因而排烟系统和送风系统的控制方式及启动时机非常重要。
按照规定，排烟系统是以防烟分区为单位进行控制的。
平常设计中许多工程项目将排烟系统的控制与联动不以防烟分区为单位，而是以楼层为单位，这就会导致系统过早启动而促进火势的蔓延。
因此，应严格按照规定进行逻辑控制。
1.2系统供电故障1.2.1控制模块的供电不分区平常的高层建筑火灾报警系统设计中，经常发现一些工程项目对建筑内控制模块的供电基本上都是一通到底，并没有按分区及不同回路进行供电，这种做法造成的后果是不方便系统的调试、日常维护及检修。
另外，一旦发生火灾，所导致的故障与破坏将造成连通的控制模块均失去作用，无法联动启动相关的消防设备。
因此，为便于维护和系统可靠性应按规范要求进行分区供电。
1.2.2强电串入火灾自动报警系统按规范要求，不同电压等级的线缆不应穿入一根保护管内，当合用同一线槽时，线槽内应有隔板分隔。
而在强弱电交接处，许多设备需弱电控制强电，这就很容易造成强电串入火灾自动报警系统的情况。
对于此问题应考虑对弱电部分和强电部分采取隔离措施（如采用光耦隔离），由消防控制中心将这两部分的电源分开并单独进行供电，且应尽量使强弱电接头或正负极相距一定的距离。
DS7432 系列 8 防区总线输入模块包括 DS7432 和 DS7432E 两种型号。
两种模块均可处理多达 8 路常规触点的输入回路与控制主机的多路复用总线相连。
DS7432E 还提供一个串连双终端电阻 (EOL) 布线配置。
DS7432E 可处理多达 16 路输入触点（每路回路的报警点和防拆点）。
DS7432 每路输入使用一个 47 kΩ电阻。
DS7432E 每路输入使用 22 kΩ + 47 kΩ 电阻。
证书与认可地区认证欧洲CE1999/5/CE Radio Eqipment & TelephoneEquipment Directive (R&TTE)2004/108/EC EMC Directive (EMC),2006/95/EC Low-Voltage Directive (LVD)美国UL DS7432: AMCX: Central Station AlarmUnits (UL1610, UL1635), APAW: PoliceStation Alarm Units (UL365, UL464),UOXX: Control Unit Accessories, System(UL864, 9th edition), UTOU: Control Unitsand Accessories - Household System Type(UL985)CSFM DS7432: 7165-1615: 113, 7165-1615:119NYC-MEA DS7432: 274-94-E, Vol. IVDS7432: 274-94-E, Vol. III 安装/配置兼容性信息DS7432 系列模块只能通过相连的多路复用总线扩展接口连接至下列控制主机。
控制主机D9412GV2 控制主机D7412GV2 控制主机D9412G 控制主机D7412G 控制主机DS7400XiV4 控制主机DS7400Xi 控制主机多路复用总线接口模块D8125MUX 多路复用总线接口模块DS7430 多路复用总线扩展模块DS7436 多路复用总线扩展模块注解当 PCB 的跳线设为 DS7432 模式时，DS7432E 与 D9412GV2、D9412G、D7412GV2 和D7412G 兼容。

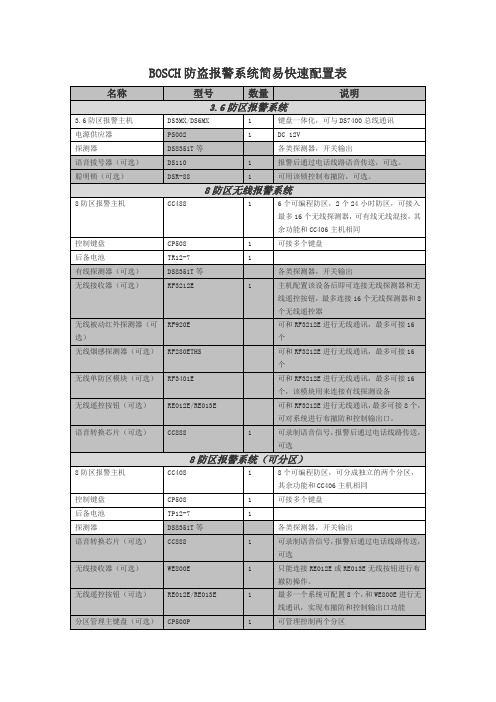

周界报警系统方案选型手册1.报警主机系列1、DS7400XI-248防区大型防盗报警主机（最大可扩至总线248个防区）DS7400XI-CHI大型总线制报警通信控制主机（248防区）功能特点：*自带8路分线制防区，3路可编程输出*采用两线总线制地址码方式代替传统的分线回路模式，可扩展至248个防区*所有功能和参数都可编程设置和自由修改*200个用户码*400个事件记录*240个防区可任意分为8个分区，完全独立操作*可连接15个键盘*RS232接口可直接连接打印机或计算机管理(CMS-7000)*支持主要的通讯格式，可拨叫传呼机留下数字信息*可本地键盘编程或远程计算机编程*可实现一对一、多对一、一对多的防区报警与输出的连动关系(DSR-32A)*4.0版本可支持无线报警防区DS7400XI可选配件*DS7412 RS232 接口模块*DS7457i 单防区扩充模块*DS7430、DS7436 总线驱动器*DS7445 8防区发光二极管键盘*DS7432 8-输入远程模块(配合DS7430使用)*DS7447 液晶键盘*DS7433 8-输入模块(不可与DS7430一同使用)*DS7445i 16防区发光二极管键盘*DS7460i 双防区总线式输入模块(与DS7430同用)*DS7447i 液晶键盘*DS7465i 单防区输入/输出模块(与DS7430使用)*DS7450、DS7452 总线式门磁*DS7480 响铃监测模块*DSR-32A 32路继电器输出模块*DS7481 单路电话线监测器*MX835 双技术被动红外/微波防盗探测器（带地址码）*DS7488 八输出继电器模块DS7400XI-V1液晶键盘DS7400XI-V2液晶主控键盘*两行16字符的液晶屏可以显示客户编好的防区和分区的标题（描述短句）。
*用户可以通过简单的两键命令来调整键盘蜂鸣器的音量和背景光的亮度。
*系统编程时需要使用DS7447i键盘。
小区周界防范系统总线制2009年 01月 01日、系统概述、防盗系统的应用三、设计原则四．设计规范与依据五、设备功能特点1. 通讯主机AL-7480B2. 中文液晶键盘AL7303. 微型中文打印机WS-DYJ4. 单防区报警模块AL-7480-1A5. 继电器模块AL-74326. 中继器AL-74257. 64 路指示灯模块AL-7464 8. 中心软件AL-2005S 9. 主动式红外对射探测器六、系统组成七、XXX周界、室内防范系统可实现的功能八、周界、室内防范系统主要设备列表九、附：工程示意图：．系统概述随着国民经济的发展，人民的生活日益提高，工程需要大力发展安全文明小区建设。
严峻的社会治安形式，需要建立并完善安全文明小区防盗报警网络系统体系。
随之部分住宅小区便使用高科技的智能化手段，为小区的服务和管理提供快捷高效的超值服务与管理，为家庭提供安全舒适家居环境。
如何解决在当前每个家庭经济承受能力有限的情况下，建立满足防范功能及可靠性需求的安全文明小区、防范防盗网络系统是当前急需解决的问题。
作为一个可行的住宅小区联网报警系统，必须满足集中控制，系统容量大，防范功能齐全。
性能价格比高等要求。
资料个人收集整理，勿做商业用二、防盗系统的应用1) . 为什么使用防盗系统？在科技日益发展的今天，防盗的概念已经发生根本的变化，传统的人防由于人的弱点打瞌睡、疏忽) 及投资回报等问题，已渐由技防所取代。
一个电子防盗系统可以包括移动探测器、门磁探测器、玻璃破碎探测器、振动探测器、烟雾探测器、紧急按键等各种探测器，从多个方面保护您的安全。
在系统布防时，上述各种探头探测到任何异动，如有人进入房间，或打破玻璃，或撬门，或企图破坏保险箱，甚至翻越围墙等，都将会发出声光警报，提醒人们的注意与行动，从而有效地保护了人民的生命财产的安全。
资料个人收集整理，勿做商业用途2) . 为什么使用联网报警中心？有了用户端的电子防盗报警系统，通过声光发出警报是不够的，因为报警处理、误报多等原因，还需要专门人员来处理各种警报。

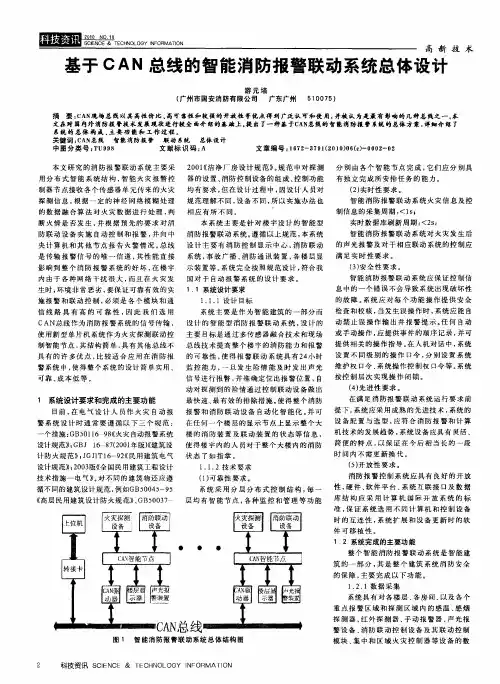

消防二总线
二总线是指两条线路既能供电又能通信，实现信号的双向传输。
二总线通信原理：两线之间的电压，发送端的二总线通信芯片将需要传输的数字量以电流形式串行输出到二总线上，接收端从总线获得功率的同时接收信号，实现了功率和信号共用总线的要求。
消防二总线，所有报警器并联连接到总线上，每个报警器都有自己的独立地址码，一旦发生火灾，火灾自动报警控制器迅速监控到发生火灾的位置。
二总线是一种高可靠性、自动同步编码解码通信，可以将现场节点的多个模拟量转换成数字量并进行远距离串行传输。
其特点如下:
a. 智能跟踪自动编码；
b. 远距离监测，监测距离3km；
c. 同时传输信号和功率，节点无需单独供电；
d．总线电流20A、总线电压支持48V,波特率19200bps；
应用实例：编码型火灾自动报警控制系统（如下图）
二总线供电模块RF101为总线主站，RF601为接收从站，一个主站最多可连接256个从站
编码型火灾自动报警系统图。
1．概述在火灾自动报警系统的设计、应用和选型过程中，人们大多数注意火灾探测器的外观、灵敏度、稳定型、智能化程度的高低，也非常注意主机的性能、界面和功能……，但在实际的工程施工中，有一些看似简单却又值得密切注意的地方，需要我们加以改进，这就是下面所要分析和讨论的有关线路的问题。
2．总线制火灾报警控制系统线路压降问题在总线制火灾报警控制系统的调试工作中，是否遇见过这样的问题：火灾报警控制器已经发出控制指令，控制模块也已经动作，但一些外部控制设备如排烟阀、送风口之类的就是不能动作，我们在现场使用万用表监测控制模块DC24V输入端的电压，发现在火灾报警控制器没有发出控制指令前，电压没有变化，但控制指令一旦发出电压就低了好几伏。
这是什么原因呢？这就是要讨论的线路压降问题。
火灾自动报警回路和消防联动控制线路都存在线路压降问题。
这在小的系统中一般体现不出来，但在建筑面积较大、线路比较长的工程中，这一问题就显得比较突出了。
而这又往往被施工人员忽视，直到问题暴露时，才想方设法寻求各种补救措施，这样不仅费时费工，而且很难处理彻底。
线路压降问题主要由下面两种原因引起。
1）导线内阻导线本身有电阻。
阻值大小与线路长短成正比，与导线截面积成反比。
另外，有些厂家生产的导线质量差，无形中又增加了阻值。
2）接点电阻在总线中接入感烟、感温、输入模块、输入输出模块、短路隔离器等各类编址单元。
时间长了裸露在空气中的接线端子会产生氧化层，这样就会引起接点电阻。
接入编址单元数量越多，接点电阻就越大。
我们把导线内阻和接点电阻通称为线路内阻。
正是由于线路内阻的存在，才引起了电路中工作负载两端的电压下降的问题，根据欧姆定律可知，压降值与线路内阻和工作负载电阻的比值成比例。
因此要减小线路压降，就得想办法减小线路内阻和工作负载电阻的比值。
总线制火灾报警控制系统一般有三种总线，回路总线、电源总线、网络总线。
回路总线指火灾报警控制器与各编址单元之间的连线；电源总线指火灾报警控制器或电源给控制模块、楼层显示器等提供DC24V的线路；网络线指系统中火灾报警集中主机、从机、楼层显示器之间的通讯总线。
