简单谈谈总线制气体报警器布线方法

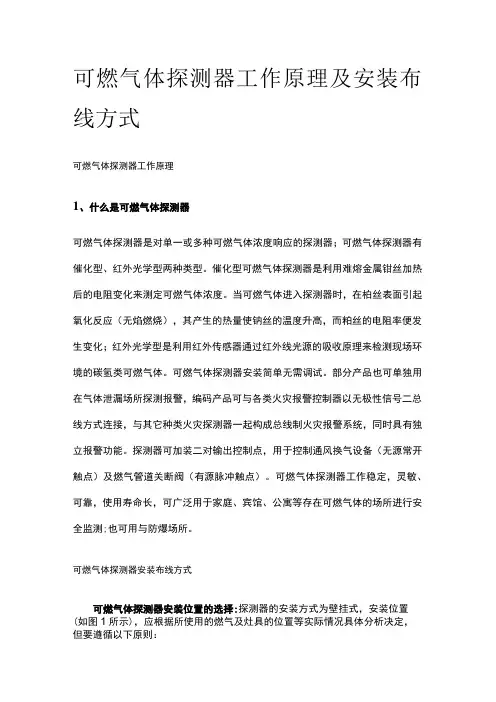

可燃气体探测器工作原理及安装布线方式可燃气体探测器工作原理1、什么是可燃气体探测器可燃气体探测器是对单一或多种可燃气体浓度响应的探测器；可燃气体探测器有催化型、红外光学型两种类型。

催化型可燃气体探测器是利用难熔金属钳丝加热后的电阻变化来测定可燃气体浓度。

当可燃气体进入探测器时，在柏丝表面引起氧化反应（无焰燃烧），其产生的热量使钠丝的温度升高，而粕丝的电阻率便发生变化；红外光学型是利用红外传感器通过红外线光源的吸收原理来检测现场环境的碳氢类可燃气体。

可燃气体探测器安装简单无需调试。

部分产品也可单独用在气体泄漏场所探测报警，编码产品可与各类火灾报警控制器以无极性信号二总线方式连接，与其它种类火灾探测器一起构成总线制火灾报警系统，同时具有独立报警功能。

探测器可加装二对输出控制点，用于控制通风换气设备（无源常开触点）及燃气管道关断阀（有源脉冲触点）。

可燃气体探测器工作稳定，灵敏、可靠，使用寿命长，可广泛用于家庭、宾馆、公寓等存在可燃气体的场所进行安全监测;也可用与防爆场所。

可燃气体探测器安装布线方式可燃气体探测器安装位置的选择:探测器的安装方式为壁挂式，安装位置(如图1所示)，应根据所使用的燃气及灶具的位置等实际情况具体分析决定，但要遵循以下原则：(1)探测器应与灶具安装在同一房间内；(2)BT∕R系列探测器安装位置与燃气源或灶具的垂直距离应大于等于50cm(因为天然气、人工煤气比较轻,在空气中会向上浮动，首先在房间上方聚集)，BY系列探测器安装在距地面30cm以内处;(3)探测器安装位置应距燃气源或灶具1.5m至4m之间。

(注：当探测的气体的比重<1表示比空气轻，安装在距顶30cm或距释放源Im;>1表示比空气重，安装在距地面30cm处。

为了正确使用探测器防止探测器故障的发生，请不要安装在以下位置：(1)直接受灶具等产生的排气、蒸汽、油烟影响的地方；(2)靠近给气口、排风扇、房门等风量流动大的地方；(3)靠近浴室或水气多的地方；(4)热水房及夜间断电的地方；(5)温度在-10。

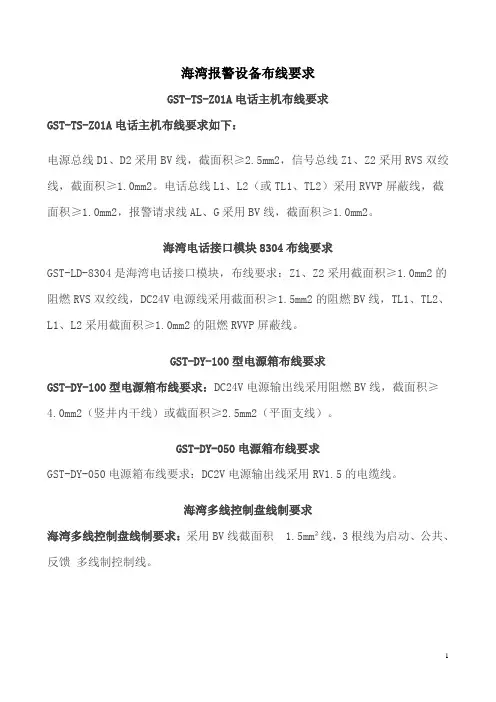

海湾报警设备布线要求GST-TS-Z01A电话主机布线要求GST-TS-Z01A电话主机布线要求如下：电源总线D1、D2采用BV线，截面积≥2.5mm2，信号总线Z1、Z2采用RVS双绞线，截面积≥1.0mm2。

电话总线L1、L2（或TL1、TL2）采用RVVP屏蔽线，截面积≥1.0mm2，报警请求线AL、G采用BV线，截面积≥1.0mm2。

海湾电话接口模块8304布线要求GST-LD-8304是海湾电话接口模块，布线要求：Z1、Z2采用截面积≥1.0mm2的阻燃RVS双绞线，DC24V电源线采用截面积≥1.5mm2的阻燃BV线，TL1、TL2、L1、L2采用截面积≥1.0mm2的阻燃RVVP屏蔽线。

GST-DY-100型电源箱布线要求GST-DY-100型电源箱布线要求：DC24V电源输出线采用阻燃BV线，截面积≥4.0mm2（竖井内干线）或截面积≥2.5mm2（平面支线）。

GST-DY-050电源箱布线要求GST-DY-050电源箱布线要求：DC2V电源输出线采用RV1.5的电缆线。

海湾多线控制盘线制要求海湾多线控制盘线制要求：采用BV线截面积 1.5mm²线，3根线为启动、公共、反馈多线制控制线。

海湾楼层显示器ZF-500布线要求海湾楼层显示器ZF-500布线要求：DC24V电源线采用阻燃BV线，截面积≥2.5mm2；通讯线A、B采用阻燃屏蔽双绞线，截面积≥1.0mm2。

海湾HX-100B声光布线要求海湾100B声光布线要求：信号二总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2；S1、G采用阻燃RV线，截面积≥0.5mm2。

HX-100B/T火灾声光警报器信号总线和电源线与警报器底壳端子连接处应做密封处理（无裸露铜线）。

海湾GST9122手报按钮布线要求海湾9122手报按钮布线要求：信号Z1、Z2采用阻燃RVS双绞线，截面积≥1.0mm2；消防电话线TL1、TL2采用阻燃RVVP屏蔽线，截面积≥1.0mm2。

RP-1002 PLUS气体主机的接线和总结说明图1 气体主机接线图一、RP-1002 PLUS气体主机和远程控制装置NBG-1002、FAS主机的接线图如图1所示二、接线端子说明：1、有源输出本机六路有源输出，每路参数见2.2节：各路输出的功能说明如下：OUT1：警铃输出，带线路监视。

OUT2：声光输出，带线路监视。

OUT3：控制设备1 输出，带线路监视。

OUT4：控制设备2 输出，带线路监视。

OUT5：选择阀输出，带线路监视。

OUT6：瓶头阀输出，带线路监视。

2、本机继电器输出RP-1002PLUS 控制盘提供六路继电器常开触点输出。

继电器的额定参数为：2A/30VDC。

RLY7：系统火警信号。

RLY8：系统故障信号。

RLY9：延时信号。

RLY10：喷洒启动信号输出。

RLY11：手动状态信号。

自动状态信号。

3、监视输入本机提供八路监视输入，每路的参数见2.2节：各路输入的功能说明如下：IN1：探测区A 输入，带线路监视。

接兼容的感烟或感温探测器。

IN2：探测区B 输入，带线路监视。

接兼容的感烟或感温探测器。

IN3：启动信号输入，带线路监视。

接外部控制设备输出。

IN4：气体喷洒输入，带线路监视。

接气体管路压力开关。

IN5：手动启动输入，带线路监视。

接手动启动按钮。

若有多个手动启动按钮，可并入该输入。

IN6：手动停止输入，带线路监视。

接紧急停止按钮。

若有多个紧急停止按钮，可并入该输入。

IN7：手动状态输入，带线路监视。

接手动模式开关。

若有多个手动模式开关，可并入该输入。

自动状态输入，带线路监视。

接自动模式开关。

三、操作调试说明1、手动模式下，控制盘的功能：监视火灾报警状态，并点亮面板上的相应指示灯，鸣响蜂鸣器；探测A 区或B 区报警时，启动警铃；探测A 区和B 区同时报警时，启动警铃；（注意：探测区A 和探测区B 的火灾报警探测器同时报警时，在手动状态下，控制盘不会自动开始延时计时，即不会自动启动气体喷洒控制过程。

可燃气体探测器的接线方法
可燃气体探测器是一种具备监测一种或多种气体浓度功能的仪器，拥有催化型、红外型等多种不同探测方式的型号种类。

在安装该设备的时候，需要为其接线，下面小编就讲讲它的接线方法。

可燃气体探测器
可燃气体探测器接线有两种，一种是4-20mA信号输出的4路或者6路并联接线，单独控制但耗费电源线材料。

另一种是RS485总线制信号输出的32台或64台串联接线，好处是节省原材料。

1、4-20mA信号
4-20mA信号输出的4路或者6路并联接线，气体报警控制主机连接探头需要用手拧开可燃气体探测器壳体盖，然后从其左侧通用钳子剥好的电源线，对着继电器结构，使用螺丝刀一次插入拧紧即可。

由于这种三线制信号输出是并联的形式，每个可燃气体探头都需要一次连接，并重新走线。

2、RS485总线制信号
RS485总线制信号输出的32台或64台串联接线，气体报警控制主机连接探头需要用手拧开可燃气体探测器壳体盖，然后从其左侧通用钳子剥好的电源线，对着如图的继电器结构，使用螺丝刀一次插入拧紧即可。

由于这种四线制信号输出的串联形式，可以根据提前设计好的安装方案，在每个可燃气体探头安装点依次接入电源线来连通，不需要重新走向，节省很多电源线材料。

1 概述SMQ-BJ-300型煤气报警控制器是本公司新研制成功的煤气泄漏实时报警监控系统。

它以大幅面、高清晰度的液晶显示，全中文菜单操作给用户一个简单明了、使用方便的全新的面貌。

它的报警容量达127点，可控阀门20点,可以满足中小型工程的需要。

它可与计算机连接，构成煤气泄漏报警监控系统CRT ，通过计算机实现更为方便和直接的控制。

2 特点◆ 大屏幕液晶屏显示。

◆ 支持探测器隔离功能。

◆ 二次编码、房号转换功能。

◆ 联动关系现场编程。

◆ 实现真正的总线制（二总线），即探测器与模块共线。

◆四回路输出，容量大，可满足中小型工程的需要。

3 技术数据主电源： AC 220V ，50Hz ； 副电源： DC 24V ，6.5AH ； 功耗：监视态：≤2.4W ； 报警态：≤10W ；基本监视容量： 4×127个地址编码；巡检周期： ≤10秒（情况异常时单点连续查巡）； 信号传输距离： ≤1500米；布线方式： 二总线制有极性：P ──正极 L ──负极；使用导线：信号线采用截面不小于1.5mm 2的阻燃铜芯导线；电源线采用截面不小于2.5mm 2的阻燃铜芯导线；外控接点： K1、K2； 接点容量： DC 27V ，1A ； 环境温度： 0℃～55℃ 相对湿度： ≤95%；+10%–15%外形尺寸：430×610×110（宽×高×厚）；安装形式：壁挂式；重量：约15kg。

4 结构与安装4．1 面板布局与内部结构本控制器采用墙挂式结构，内部设有6．5AH全密封免维护蓄电池。

结构紧凑、布局合理、外形美观。

控制器外形及面板布局见图1，内部结构见图2。

图1 控制器外形及面板布局图图2 控制器内部结构图4．2 安装煤气报警控制器应设在有专人值班的房间或场所，并用随机附件胀紧螺丝紧固在墙上。

一般报警控制器的底边距地为1.5米左右，两边应留有大于0.5米的空间以便操作与维修。

一、概述：SNK8000型总线气体报警控制器是本公司开发的高新技术产品，采用高集成度单片机作为控制管理核心，自带备电与联动。

与本公司的SNT200型点型气体探测器相配接，组成功能强大的气体报警监控系统。

该产品是严格按照GB16808-2008《可燃气体报警控制器》设计而成。

由于采用RS485总线结构形式，所以该系统的最大特点是信号传输距离远，安装方便，节省一次性投资，特别适合控制范围比较大的应用场合；由于采用数字量传输，所以该系统工作稳定、可靠，抗干扰性强，是燃气报警系统更新换代的理想产品。

该仪器可广泛应用于石油化工、人工煤气、冶金、钢铁、炼焦、电力等存在可燃或有毒气体的各个行业，是保证财产和人身安全的理想监测仪器。

二、主要特点：（1）控制器的主要特点：1、大屏幕液晶显示、界面友好。

2、全中文菜单、操作简单。

3、直观、准确地显示工业现场的燃气浓度及各单元模块的故障类型。

4、具有设备故障、浓度报警两种声光指示功能5、具有自检、自诊断功能。

6、具有故障、报警记忆、查阅功能。

7、具有节点自动搜索、软件调零、软件标定、报警点设置功能。

8、设有密码，防止误操作。

9、可以随时设置、修改和查阅系统的各项参数。

10、具有主、备电转换及欠压保护功能。

11、具有报警接点输出控制功能，联动输出逻辑可软件设置。

12、具有日历显示及设置功能。

13、采用RS-485通讯协议，传输数据可靠。

14、功能强大，性能稳定。

（2）探测器的主要特点：1、采用RS-485总线通讯协议，数据传输准确、可靠。

2、通过控制器的指令，实现自身参数的设置、修改。

3、功耗低、性能可靠。

4、安装方便、传输距离远。

三、主要技术指标：1、基本技术指标：(1) 测量范围：0-100%LEL(2) 基本误差：±5%FS(3) 显示方式：大屏幕液晶、发光管(4) 报警方式：声光报警(5) 报警音量：＞65dB(6) 报警响应时间：≤30s(7) 报警动作值：低限报警20%LEL（可调）高限报警50%LEL（可调）(8) 设备故障响应时间：≤100s(9) 机箱外形尺寸为：440mm×330mm×98mm(10) 电源：AC220V±15%(11) 工作环境：温度-10℃—50℃湿度≤93%RH大气压力86kPa—106kPa(12) 绝缘电阻：正常环境时≥100MΩ湿度为93%RH时≥1MΩ(13) 工作方式：连续(14) 功耗：10W(15) 报警输出：1A /4组接点输出(16) 供电节点：20个（节点包括探测器和联动模块）(17) RS485总线的传输距离不大于1200米（二芯屏蔽双绞电缆线，线径≥0.75mm2）2、电源模块⑴电源：AC220V±15% DC24V输出备电7AH/12V的电池两块⑵工作环境：温度-10℃—40℃湿度≤93%RH大气压力86kPa—106kPa⑶绝缘电阻：正常环境≥100MΩ湿度为93%RH时≥1MΩ⑷工作方式：连续⑸功耗：3W（满负荷）⑹最大功率：3A、24V3、联动模块⑴电源：DC24V⑵环境温度：-10℃—40℃⑶绝缘电阻：正常环境时≥100MΩ湿度为93%RH时≥1MΩ⑷工作方式：连续⑸功耗：3W（满负荷）⑹接点容量：2A /AC 220V⑺继电器组数：4组⑻RS485总线的传输距离不大于1200米（二芯屏蔽双绞电缆线，线径≥0.75mm2）⑼继电器可设置成瞬间输出、常输出两种方式。

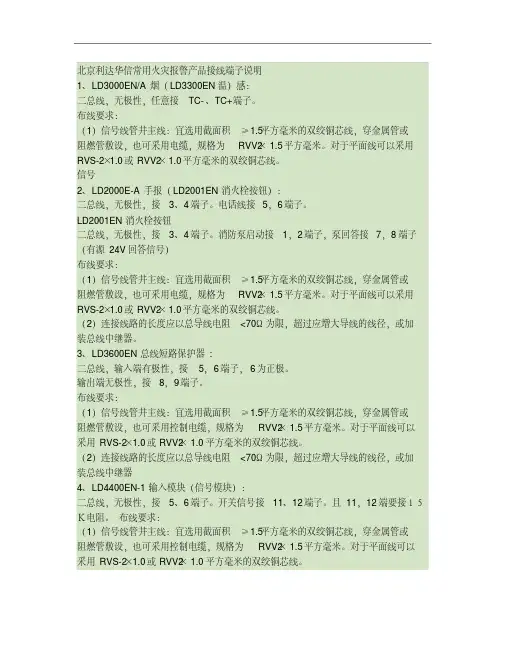

北京利达华信常用火灾报警产品接线端子说明1、LD3000EN/A烟（LD3300EN温）感：二总线，无极性，任意接TC-、TC+端子。

布线要求：（1）信号线管井主线：宜选用截面积≥1.5平方毫米的双绞铜芯线，穿金属管或阻燃管敷设，也可采用电缆，规格为RVV2×1.5平方毫米。

对于平面线可以采用RVS-2×1.0或RVV2×1.0平方毫米的双绞铜芯线。

信号2、LD2000E-A手报（LD2001EN消火栓按钮）：二总线，无极性，接3、4端子。

电话线接5，6端子。

LD2001EN消火栓按钮二总线，无极性，接3、4端子。

消防泵启动接1，2端子，泵回答接7，8端子（有源24V回答信号）布线要求：（1）信号线管井主线：宜选用截面积≥1.5平方毫米的双绞铜芯线，穿金属管或阻燃管敷设，也可采用电缆，规格为RVV2×1.5平方毫米。

对于平面线可以采用RVS-2×1.0或RVV2×1.0平方毫米的双绞铜芯线。

（2）连接线路的长度应以总导线电阻<70Ω为限，超过应增大导线的线径，或加装总线中继器。

3、LD3600EN总线短路保护器:二总线，输入端有极性，接5，6端子，6为正极。

输出端无极性，接8，9端子。

布线要求：（1）信号线管井主线：宜选用截面积≥1.5平方毫米的双绞铜芯线，穿金属管或阻燃管敷设，也可采用控制电缆，规格为RVV2×1.5平方毫米。

对于平面线可以采用RVS-2×1.0或RVV2×1.0平方毫米的双绞铜芯线。

（2）连接线路的长度应以总导线电阻<70Ω为限，超过应增大导线的线径，或加装总线中继器4、LD4400EN-1输入模块（信号模块）：二总线，无极性，接5、6端子。

开关信号接11、12端子。

且11，12端要接１５Ｋ电阻。

布线要求：（1）信号线管井主线：宜选用截面积≥1.5平方毫米的双绞铜芯线，穿金属管或阻燃管敷设，也可采用控制电缆，规格为RVV2×1.5平方毫米。

一．概述1．产品特点：RK-7000可燃气体报警控制器，采用我公司特有的数字化总线，可以连接总线可燃气体探测器。

总线模块、模拟探测器接口、总线电源等前端设备。

系统采用了前端器件自适应智能判断，自动快速检测报警，具有报警速度快、误报率低、运行稳定等特点。

配合总线模块可实现可燃气体报警及自动切断气源等功能，具有很好的性能价格比。

主要特点有：数字系统：所有总线气体探测器、总线模块、总线电源均通过2总线与控制器实现数字信号传输，方便现场的安装及布线，降低了工程造价，增强了数据传输的可靠性。

备电保护：控制器具有主备电自动切换及备电自动保护功能，当主电发生故障时，系统会自动切换到备电运行，等主电恢复正常后再自动切换回主电运行。

当备电的电压下降到一定值时，系统可以自动关闭，防止备电因过度放电而损坏。

信息显示：显示器采用7’TFT真彩大屏幕显示，分辨率高达800*480，前端设备的各种状态信息均可以直观全面的显示在屏幕上。

全中文菜单设计更加便于用户操作使用。

事件记录：具有事件实时（包括报警、故障、启动、开关机时间等均称为事件）记录功能，可自动长期记录近期发生的的事件，并可随时进入‘历史记录’子菜单，对运行记录进行查询；记录信息写入掉电不丢失FLASH芯片中，可长期保存，可记录1200条事件信息，其中报警信息单独存储1200条。

联动编程：控制器具有极强的联动编程能力，可实现探测器报警后自动执行预设的设备启动方案，保障系统能够及时切断危险气源。

控制器还可以通过拼音输入法输入各前端设备的安装地点信息，使用户在实际使用中更加简单明晰。

其它：可根据实际需要，屏蔽总线上任意一个或多个器件。

如配接微型热敏打印机，可实时输出报警信息及当前系统信息。

2．参照和执行标准：本产品执行和参照的产品标准主要有：国家标准GB 16808-2008《可燃气体报警控制器》JJG693-2004《可燃气体检测报警器计量检定规程》3．规格及技术参数：控制器型号：液晶屏规格：群创AT070TN83 7’TFT真彩液晶，分辨率800*480。

松江消防设备利达消防设备现场编写逻辑关系及后期维护保养建议采取以下顺序编址：感烟探测器→感温探测器→燃气探测器→手动报警按钮→消火栓按钮→输入模块→输入输出模块。

其次是探测器、模块等的接线方式。

一、现场经常用到的几种探头1、LD10EN底座:用于LD3000EN/A、LD3300EN等探测器，采用二总线并联接线方式，TC+，TC-端子不分正负极。

图1.12、LD2000E-A手动火灾报警按钮内部接线图（如图1.2所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，通过电压小于30V通过电流100MA，5脚6脚是备用消防电话接口，配合电话手柄使用。

如使用总线电话需要配合总线电话模块使用。

图1.23、LD2001EN消火栓按钮内部接线图（如图1.3所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，接直接启泵线（图1.4），通过电压小于30V通过电流 100MA,7脚是24V+，8脚是消防泵的反馈线。

图1.3图1.44.、LD3101/B点型可燃气体探测器内部接线示意图（如图1.5所示）：TC+，TC-，24V+，24V-四个端子。

3101/B点型可燃气体探测器探头编码方式是将TC+与24V+短接，TC-与24V-短接，用编码器的红色夹子夹在TC+上,黑色夹子夹在TC-上进行编码。

图1.55、LD4400EN-1/2输入模块端子图与接线图示例（如图1.6、1.7所示）：6脚5脚是二总线TC+，TC-原则上不分正负极，11脚12脚是一组无源长开点，8脚7脚是一组无源长开点。

端子现场设备上需要加15K线路检测电阻。

图1.6图1.76、LD6800EC-1输入/输出模块内部接线图（如图1.8所示）：1脚24V+，2脚24V-必须分极性，5、6脚TC+、TC-，11、12脚现场反馈信号接入点，需要接82K线路检测电阻。

9、10脚24V输出，接5.1K线路检测电阻。

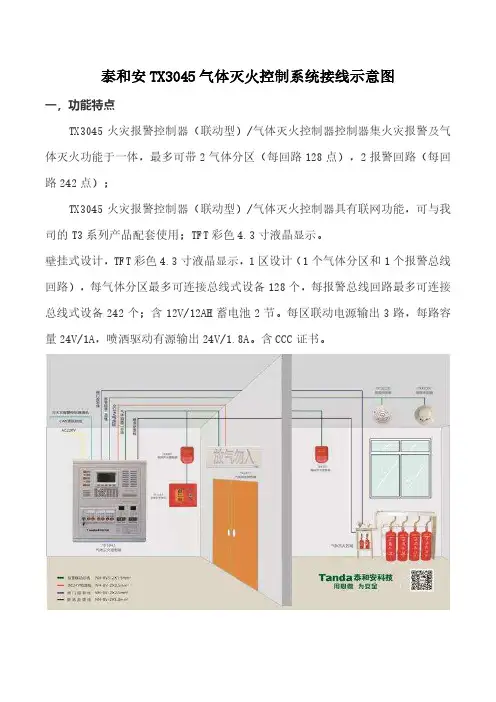

泰和安TX3045气体灭火控制系统接线示意图
一，功能特点
TX3045火灾报警控制器（联动型）/气体灭火控制器控制器集火灾报警及气体灭火功能于一体，最多可带2气体分区（每回路128点），2报警回路（每回路242点）；
TX3045火灾报警控制器（联动型）/气体灭火控制器具有联网功能，可与我司的T3系列产品配套使用；TFT彩色4.3寸液晶显示。

壁挂式设计，TFT彩色4.3寸液晶显示，1区设计（1个气体分区和1个报警总线回路），每气体分区最多可连接总线式设备128个，每报警总线回路最多可连接总线式设备242个；含12V/12AH蓄电池2节。

每区联动电源输出3路，每路容量24V/1A，喷洒驱动有源输出24V/1.8A。

含CCC证书。

1，TX3045配接感烟、感温火灾探测器：
2，TX3045控制器配接火灾声光警报器：
3，TX3045控制器配接紧急启停按钮：
4，TX3045控制器配接放气指示灯：
5，TX3045配接输入模块监视气体喷洒反馈信号：。

消防配件标准安装、布线、接线图JTY-GF-GST103/B独立式感烟火灾探测报警器安装布线.海湾消防报警设备专区！ / 2013-06-09JTY-GF-GST103/B独立式感烟火灾探测报警器结构特征、安装与布线探测器外形示意图如图1-37：安装DZ-04型吸顶式探测器底座，安装底座示意图如图1-38：四、JTY-GF-GST103/B独立式感烟火灾探测报警器安装方法：探测器安装方式示意图如图1-39：用φ4螺钉将底座固定在预埋盒或屋顶上，将探测器底部对正底座顺时针旋转,即可将探测器安装在底座上。

探测器安装后，装入电池即可工作，指示灯约50秒钟左右闪亮一次。

按下测试按钮蜂鸣器发出报警声，同时指示灯快速闪亮，表明探测器工作正常。

J-SAF-GST9213(Ex)消火栓按钮安装接线海湾消防报警设备专区！ / 2013-05-28消火栓按钮外形示意图如图1-17：对外接线端子示意图如图1-18：其中：L1+、L1-：接安全栅本安侧K1、K2：常开输出端子L2+、L2-：接下一按钮或终端电阻具体接线参见第一章3.3节GST-LD-8331编址接口模块接线说明。

布线要求：电缆均选用截面积≥1.0mm2的本安电缆，且电缆间分布电容不得大于0.083μF，分布电感不得大于4.1mH。

消火栓按钮采用明装方式，分为进线管明装和进线管暗装：进线管暗装时只需拔下按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好按钮即可安装好，安装示意图见图1-19；进线管明装时需拔下按钮，将底壳下端的敲落孔敲开，从敲落孔中穿入电缆并接在相应端子上，再插好按钮即可安装好，安装示意图见图1-20；安装孔距为60mm。

GST-MD-M9514型火灾光警报器安装与接线海湾消防报警设备专区！ / 2013-05-22火灾光警报器的外形结构示意图如图2-23：火灾光警报器采用明装，进线管预埋安装，将底盒安装在86H50型预埋盒上，安装方法与GST-LD-8319型输入模块相同。

六款燃气报警器电路图燃气报警器电路图（一）使用燃气燃料时必须注意安全，若遇意外情况（如水分溢出）造成燃气熄火，而厨房又无人照看时会造成大量燃气外泄，易形成火灾及人身伤害事故。

如采用燃气熄火报警器，一旦燃气熄火，它就会发出报警声响，提醒人们及时进行处理。

燃气熄火报警器的电路如图所示，电路主要由报警音乐集成电路Y976与少量分立元件组成。

报警集成电路Y976各脚功能为：1脚为报警信号输出端OUT;2脚与3脚分别为报警声响设置端Sl与S2，当Sl、S2都悬空时，报警声为4声／s的BP机声；当Sl接地，S2悬空，为1声／s的BP机声；当Sl悬空、S2接地，为1声／s的“嘟”声；4脚为电源负端Vss；5脚为使能端EN，当EN为低电平时，电路不工作；当EN端为高电平（不小于0.4VDD）或悬空，电路工作输出报警声；6脚与7脚为振荡端，外接振荡电阻，改变6脚、7脚间的外接电阻的数值，可以调节报警声响的频率；8脚为电源正端VDD）。

电路中，RG为光敏电阻器，用来探测燃烧火焰的有无。

当燃烧正常时，RG受火焰光线照射而呈低电阻，其阻值一般在lokQ以下，它与RP分压并通过Rl为三极管VT提供足够的基极偏置电流，使VT饱和导通，其集电极输出低电平，使报警集成电路A的使能端5脚处于低电平状态，故集成块A不工作，无报警声响输出。

如果因意外事故发生燃气熄火，RG立刻呈现高电阻，它与RP分压不足以维持VT导通，VT就由原来的导通态进入截止态，导致集成块A的使能端5脚为高电平，压电喇叭B就发出4声／s的类似BP机的报警声响，提醒主人处理。

Rl与Cl构成短时间延迟电路，具有抑制火焰大小波动对电路可能造成误报的作用。

燃气报警器电路图（二）该报警电路简单可靠，当可燃气体达到危险浓度时，气敏元件内阻变小，流过电位器W的电流增大，可控硅SCR被触发，蜂鸣器发出报警声，热敏电阻Rt作温度补偿。

燃气报警器电路图（三）光敏燃气报警器用煤气或液化气烧煮过程中汤水溢出，很容易将灶火扑灭，燃气泄漏室内，造成生命和财产严重损失。

青鸟消防：气体灭火系统产品接线图
气体灭火系统：指平时灭火剂以液体、液化气体或气体状态存贮于压力容器内，灭火时以气体（包括蒸汽、气雾）状态喷射作为灭火介质的灭火系统。

并能在防护区空间内形成各方向均一的气体浓度，而且至少能保持该灭火浓度达到规范规定的浸渍时间，实现扑灭该防护区的空间、立体火灾。

青鸟消防的气体灭火控制器可分为两大类，一类可带载报警回路，另一类不可带载报警回路。

◆JB-QB-JBF5014火灾报警控制器（联动型）气体灭火控制器：
控制器采用壁挂式安装方式，可带载2条报警回路，自带6路专线联动，能完成2个区的气体灭火联动控制；
◆JBF5015/5016气体灭火控制器：
控制器采用壁挂式安装方式，分别能完成4个区/2个区的气体灭火联动控制，不可带载报警回路。

系统主要设备
点型光电感烟探测器、点型感温火灾探测器（A2R）、输入模块、输入/输出模块、火灾声光警报器、气体释放报警器、消防警铃、手自动转换盒、紧急启停按钮、气溶胶灭火装置控制盒等。

气体灭火系统示意图
01、火灾报警控制器（联动型）气体灭火控制器
02、气体灭火控制器
气体释放警报器JBF5180
JBF5181紧急启停按钮
JBF5182手自动转换盒
气溶胶灭火装置控制盒JBF5183
消防警铃
终端组件。

可燃气体报警控制器怎样接线？
可燃气体探测器接线有两种，一种是4-20mA信号输出的4路或者6路并联接线，单独控制但耗费电源线材料。

另一种是RS485总线制信号输出的32台或64台串联接线，好处是节省原材料且便于监控。

由于可燃气体探测器普及率非常低，造成大部分人不知道具体该如何接通可燃气体探测器的线，其实很简单的，操作如下。

摘自百度。

方法/步骤
4-20mA信号输出的4路或者6路并联接线，气体报警控制主机连接探头需要用手拧开可燃气体探测器壳体盖，然后从其左侧通用钳子剥好的电源线，对着如图的继电器结构，使用螺丝刀一次插入拧紧即可。

由于这种三线制信号输出是并联的形式，每个可燃气体探头都需要一次连接，并重新走线。

RS485总线制信号输出的32台或64台串联接线，气体报警控制主机连接探头需要用手拧开可燃气体探测器壳体盖，然后从其左侧通用钳子剥好的电源线，对着如图的继电器结构，使用螺丝刀一次插入拧紧即可。

由于这种四线制信号输出的串联形式，可以根据提前设计好的安装方案，在每个可燃气体探头安装点依次接入电源线来连通，不需要重新走向，节省很多电源线材料。

由于可燃气体探测器是一整套智能联动的安全防护产品，往往需要配置排风扇、电磁阀、报警灯等联动装置，从而实现全智能化检测-报警-处理措施，具体接线如图。

由于部分可燃气体探测器系统装置的探头部分，需要根据系统设计方案-独立连接声光报警灯，具体接线图如下。

注意事项
以上只是最为基础的可燃气体探测器系统装置接线图，由于使用环境不同，需要的气体报警方案系统就不一样，详细可以找专业的机构咨询。

本内容由库瑞克原创、首发，转载请注明出处。

消防报警器怎么接线消防报警器有故障检测功能，能自动检测总线(包括短路、断路等)、部件故障、电源故障等，能以声、光信号发出故障警报，并通过液晶显示故障发生的部位、时间、故障总数以及故障部件的地址、类型等信息，那消防报警器种类有哪些呢？感温火灾探测器、感烟火灾探测器、复合式感烟感温火灾探测器、紫外火焰火灾探测器、可燃气体火灾探测器、红外对射火灾探测器、手动火灾报警按钮、消火栓按钮、火灾声报警器、火灾光报警器、火灾声光报警器、多功能报警器等，那么消防报警器怎么接线？一、接线方法：通常我们用的是两总线，即信号线（两根）、电源线（两根DC24V）。

声光报警器有4根线，2根信号、2根电源。

手动报警按钮一般也是4根线，2根信号、2根电话。

消火栓按钮通常6根线，2根信号、2根启泵电源、2根启泵回答。

二、声光报警器的简单介绍：声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。

防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。

非编码型可以和国内外任何厂家的火灾报警控制器配套使用。

当生产现场发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动声光报警电路，发出声和光报警信号，完成报警目的。

也可同手动报警按钮配合使用，达到简单的声、光报警目的。

防爆产品需符合GB3836系列标准的要求（满足GB3836.1—2000《爆炸性环境用防爆电气设备通用要求》及GB3836.2—2000《爆炸性环境用防爆电气设备隔爆型“d”》标准），经国家指定的检测机构鉴定并取得了防爆合格证。

报警器外壳为全不锈钢壳体，灯壳抗冲击能力强，180清晰可视超高亮LED发光管，配备超强蜂鸣器，具有工作稳定，使用寿命长，功耗低，不受污染物和水的影响等特点。

以上是。

烟感器，带地址的两根控制线，需要供电的加两跟24V电源线声光报警器，两根电源线至输出模块报警按钮，两根控制线至输入模块输入模块，两根线至消防主机控制线，两根线至24V电源（可选），两根线至被监视设备输出模块，两根线至消防主机控制线，两根线至24V电源，两根线至被控制设备消防联动泵，按钮两根线至消防泵控制器启动，两根线至泵房启动监视，泵房两根线至监视模块监视启泵状态，两根线至控制模块联动启泵现在各厂家报警系统均采用两总线制布线方式，也就是两棵线上可并联多个报警设备（烟感、温感、手报等），根据各厂家回路容量的不同可能这两根线所连接设备最大数量也不一样(例如：海湾回路容量242点，其他厂家有96点的，有256点的等）多线制是针对于总线制来说的，我们国家消防规范有规定，对于一些重要的设备（如：消火栓泵、喷淋泵、排烟机等）必须用多线制进行控制，也就是每台设备必须有单独的控制线与消防主机相连接，这样即使某个设备的线路出现了故障或被火烧短也不会影响其他设备的使用。

总线制布线方式的优点：布线简单，施工方便，工程造价低缺点：一旦某处线路有问题可能会影响一段线路（也可能整个回路）上的设备不能正常工作多线制优点：一处线路有问题不会影响其他设备的正常工作缺点：布线复杂，工程造价高在常用的N+1多线制系统中,一条是公用地线,另外13条作为每个消防风机各自的信号线.发生火灾时,消防中心通过远程信号先打开排烟阀,然后联动排烟风机和补风机运行.总线制的线路是数字电路,每个探头等报警设备都有一个独立的地址码,系统每个一段时间(约10多秒)对整个系统进行一次巡检,当一个探头发出报警信号是,系统就根据地址确定是哪个具体位置报警.总线制只要一对线来连接这些探头,这对线既提供24V电源又通过数据,所以只要一对线(和程控电话类似).多线是对某些特别重要的消防联动设备如排烟风机、正压送风机、消火栓泵、喷淋泵等设备采取一对一控制和信号反馈，这些设备都必须单独敷设多芯（一般为4芯或者7芯）控制电缆，从消控室到每一个设备的控制箱。

气体灭火控制器火灾报警控制器(联动型）JB-QB-JBF5014使用说明书北大青鸟环宇消防设备股份有限公司目录第一章系统概述............................................ 错误!未定义书签。

1. 产品特点 (3)2. 技术特性 (4)3. 外形尺寸 (4)4. 系统组成 (5)5. 兼容设备目录 (5)第二章安装 (6)1. 开箱检查... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... (6)2. 安装 (6)3. 接线说明 (7)第三章界面显示 (9)第四章报警显示 (12)1. 正常状态 (12)2. 火警状态 (12)3. 启动状态 (13)4. 反馈状态 (13)5. 故障状态 (14)6. 屏蔽状态 (14)第五章操作 (15)1. 回路部件登记/查询 (15)2. 设置手自动控制状态 (17)3. 设置灭火自动方式 (18)4. 设备手动启动/停止 (19)5. 设置运行模式 (20)6. 现场部件设置/查询 (21)7. 灭火区设置/查询 (22)8. 多线检测设置/查询 (23)9. 联动编程设置/查询 (24)10. 汉字注释信息设置/查询 (25)11. 组网设置/查询 (26)12. 部件屏蔽/解除 (27)13. 设置时间 (28)14. 控制器自检 (28)15. 开关打印机 (29)16. 打印历史记录 (29)17. 浏览回路状态信号 (30)18. 多线联动区启动/停止 (31)19. 气体灭火区启动/停止 (32)20. 打印机操作 (33)第六章故障分析与排除 (34)第七章保养维修 (34)第八章附录 (35)附录联动编程语句语法规则 (35)第一章系统概述JB-QB-JBF5014型气体灭火控制器/火灾报警控制器（联动型）是青鸟公司推出的新一代集气体灭火功能和火灾报警功能于一体的控制器，可配接青鸟公司所有现场产品，应用于中小型场所，计算机室、图书馆等需要进行气体灭火控制的场所。

有线报警连接与安装示意图有线报警连接与安装示意图网络枪机具有一路输入,一路输出有线报警功能, 报警控制线的安装按照下面示意图连接。

当报警探头识别到报警信号后，即可启动相应有线报警功能, 并于报警输出端触发熟出报警信号：注意：1. 报警输入必须是开关类型的输入信号，任何其它类型的输入信号（如电压信号等）都可能损坏产品。

2. 如有启动有线报警功能, 报警探头的输入端都必须接2.2K电阻，否则系统将视为有报警信号输入，报警功能将动作。

6.1 串连报警输入(开关常闭型)连接示意图6.2 并联报警输入(开关常开型)连接示意图6.3 报警输出连接示意图结构模型加载台和承载吊篮示意图模型宽≤200mm 支点平面离地最1200mm，大1500mm 每级可调高度三级。
