单相电子式电能表产品说明书

DDSU666系列单相电子式电能表（导轨）使用说明书ZTY0.464.922浙制00000205号浙江正泰仪器仪表有限责任公司二0一六年八月目录1.概述 (1)2.工作原理 (2)3.主要技术性能与参数 (3)4关键零部件采用 (4)5.主要功能 (5)6.外形及安装尺寸 (11)7.安装及使用说明 (12)8.常见故障的诊断、分析、排除方法 (13)9.运输与贮存 (14)10.保修与服务 (14)DDSU666系列单相电子式电能表（导轨）ZTY0.464.922使用说明书共15页第1页1.概述1.1主要用途及适用范围DDSU666系列单相电子式电能表（导轨）（以下简称“仪表”）根据电力系统、通信行业、建筑行业等电力监控和电能计量需求而设计，为新一代智能仪表，集测量、通讯于一体，主要用于电气线路中电压、电流、功率、频率、功率因数、有功电能等电参量的测量与显示。

可通过RS485通讯接口与外部装置实现组网；采用标准DIN35mm导轨式安装，结构模数化设计，具有体积小、易安装、易组网等优点；广泛应用于工矿企业、宾馆、学校、大型公建内部电能考核与监测。

符合的标准：GB/T17215.321-2008《交流电测量设备特殊要求第21部分：静止式有功电能表（1级和2级）》DL/T645-2007《多功能电能表通信协议》1.2产品特点1)计量正反向有功电能，反向电能按正向累计；2)采用温宽型LCD；3)DIN35mm标准导轨式安装，结构模数化设计，体积小、易安装、易组网。

资料来源编制<**设计签字**><**设计签字日期**>校对<**校对签字**><**校对签字日期**>审核<**审核签字**><**审核签字日期**>标准化<**标准化签字**><**标准化签字日期**>提出部门审定<**审定签字**><**审定签字日期**>标记处数更改文件号签字日期职责签字日期1.3型号组成及代表意义图1型号组成1.4使用环境条件规定的工作温度范围:-25℃～+55℃；极限的工作温度范围:-40℃～+70℃；相对湿度（年平均）:≤75％；大气压:86kPa～106kPa。

DDSY606型单相电子式预付费电能表使用说明书2019E914-33符合标准：GB/T18460.3-2001安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述DDSY606型单相电子式预付费电能表，采用专用大规模集成电路以及SMT技术，停电数据不丢失，应用计算机管理，通过IC卡购电，先购电后用电，一表一卡，专卡专用，是国内最新的民用电能计量产品之一。

本产品可用来计量额定电压220V、额定频率50Hz的交流单相有功电能，其性能符合GB/T 18460.3-2001《IC卡预付费售电系统第3部分：预付费电度表》的技术要求。

2主要功能2.1双向计量功能：能够精确计量正、反两个方向的有功功率。

且以每0.01kWh向一个方向累计一次电量，停电时，剩余电量和累计使用电量等数据不丢失。

2.2辨伪功能：当使用非指定介质时，电能表不会接受指令，拒绝操作。

2.3返写功能：当插入用户的购电卡后，电能表可将当前的剩余电量、使用电量及电能表的运行状态等信息返写入IC卡中，以供售电系统查询。

2.4受检功能：能接受售电管理系统制作的查询卡的检查，并能将当前剩余电量、使用电量及电能表的运行状态等信息返写到查询卡中，以便对电能表的运行状态进行检查。

2.5补遗功能：当用户购电卡丢失，可通过售电系统进行补卡售电，再插入电能表，此时电能表只接受新补的购电卡，拒绝原购电卡。

2.6初始化功能：用户第一次购电时，售电系统为用户建立唯一的档案并将有关信息传递到购电卡上，当用户将购电卡插入电能表时，电能表被初始化并与该购电卡建立一表一卡的关系。

2.7预付费功能：电能表具有先购电，后用电功能，当表内剩余电量不足时报警，剩余电量为零即断电。

2.8电能表具有三级报警功能：显示报警、声音报警(可选)和拉闸报警(可选)，拉闸报警后，用户再插入购电卡，就可以继续用电。

2.9输入电能表的本次购电量能与表内剩余的电量迭加，但每次购电量不允许超过9999kWh，电能表内囤积电量也不允许超过99999.99kWh。

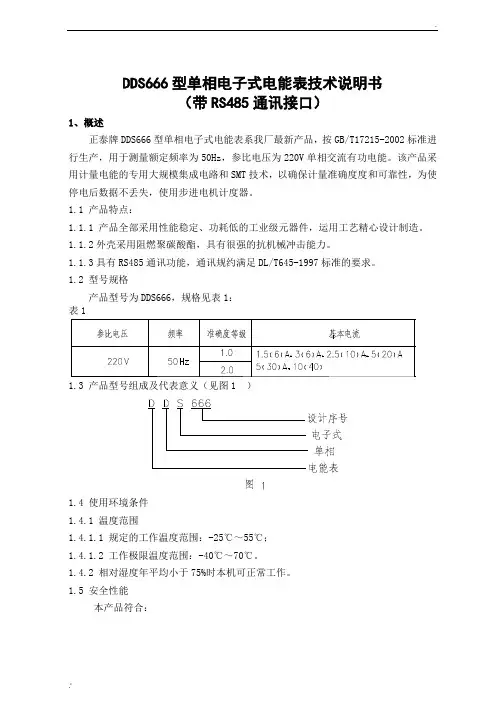

DDS666型单相电子式电能表技术说明书（带RS485通讯接口）1、概述正泰牌DDS666型单相电子式电能表系我厂最新产品，按GB/T17215-2002标准进行生产，用于测量额定频率为50Hz，参比电压为220V单相交流有功电能。

该产品采用计量电能的专用大规模集成电路和SMT技术，以确保计量准确度度和可靠性，为使停电后数据不丢失，使用步进电机计度器。

产品特点：产品全部采用性能稳定、功耗低的工业级元器件，运用工艺精心设计制造。

外壳采用阻燃聚碳酸酯，具有很强的抗机械冲击能力。

具有RS485通讯功能，通讯规约满足DL/T645-1997标准的要求。

型号规格产品型号为DDS666，规格见表1：使用环境条件温度范围规定的工作温度范围：-25℃～55℃；工作极限温度范围：-40℃～70℃。

相对湿度年平均小于75%时本机可正常工作。

安全性能本产品符合：GB/T 耐热和阻燃试验要求。

GB/T 17215-1998 规定的脉冲电压试验和交流电压试验要求。

GB/T 规定的静电放电抗扰度试验要求；GB/T 规定的高频电磁场抗扰度试验要求；GB/T 规定的快速瞬变脉冲群试验要求；GB/T 规定的雷击浪涌试验要求。

2.产品的结构特征与工作原理结构本产品的结构设计合理美观，工艺性好，维护方便。

表内功能板、和标牌全部经过合理的设计，采用了卡式安装，可靠方便；功能板是密封安装在有阻燃功能和较高的机械强度的外壳内，保证仪表在GB/T 17215-2002 标准规定的防尘和防水条件下，能够正常工作。

本产品的输入、输出、接线端子及接线图见图2：注：S+、S-为测试脉冲输出端，测试脉冲信号采用光耦隔离。

工作原理本机采用美国模拟器件公司（ADI）生产的ADE7755芯片计量单相有功电能，ADE7755内部原理框图如图3所示：通过电阻分压网络和分流元件分别对电压信号和电流信号采样，送到ADE7755电能计量芯片，在ADE7755内部经过差分放大、A/D转换和乘法器电路进行乘法运算，完成被计量电能的瞬时功率测量；再通过低通滤波和“数字/频率”转换器，输出与被计量电能平均功率成比例的频率脉冲信号，其中高频脉冲输出可供校验使用，低频脉冲输出给计度器显示电量及CPU进行通讯抄收等数据处理；3、技术特性主要性能计量功能：本机可计量正、反向有功电能，反向电能按正向累计；输出功能本机采用无源隔离型电量脉冲输出接口，脉冲输出波形为方波；本机具有电量脉冲输出指示，采用红色LED指示；RS485通讯功能电能表可使用掌上电脑通过RS485通讯的方式对电能表进行表号设置、电量底度设置和抄收当前电量等功能。

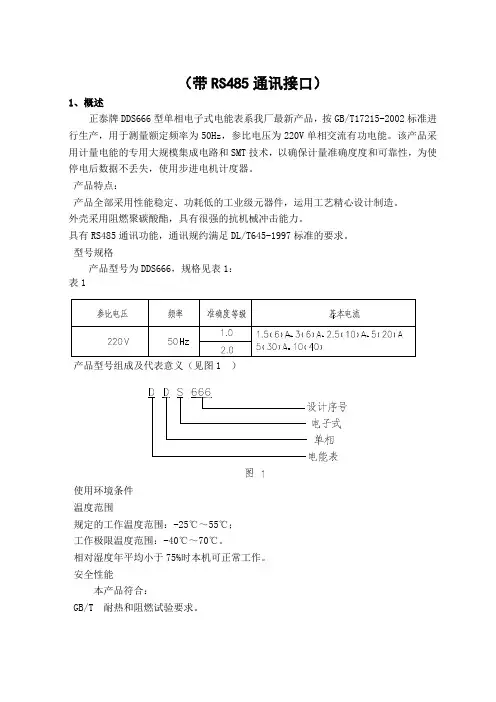

（带RS485通讯接口）1、概述正泰牌DDS666型单相电子式电能表系我厂最新产品，按GB/T17215-2002标准进行生产，用于测量额定频率为50Hz，参比电压为220V单相交流有功电能。

该产品采用计量电能的专用大规模集成电路和SMT技术，以确保计量准确度度和可靠性，为使停电后数据不丢失，使用步进电机计度器。

产品特点：产品全部采用性能稳定、功耗低的工业级元器件，运用工艺精心设计制造。

外壳采用阻燃聚碳酸酯，具有很强的抗机械冲击能力。

具有RS485通讯功能，通讯规约满足DL/T645-1997标准的要求。

型号规格产品型号为DDS666，规格见表1：表1使用环境条件温度范围规定的工作温度范围：-25℃～55℃；工作极限温度范围：-40℃～70℃。

相对湿度年平均小于75%时本机可正常工作。

安全性能本产品符合：GB/T 耐热和阻燃试验要求。

GB/T 17215-1998 规定的脉冲电压试验和交流电压试验要求。

GB/T 规定的静电放电抗扰度试验要求；GB/T 规定的高频电磁场抗扰度试验要求；GB/T 规定的快速瞬变脉冲群试验要求；GB/T 规定的雷击浪涌试验要求。

2.产品的结构特征与工作原理结构本产品的结构设计合理美观，工艺性好，维护方便。

表内功能板、和标牌全部经过合理的设计，采用了卡式安装，可靠方便；功能板是密封安装在有阻燃功能和较高的机械强度的外壳内，保证仪表在GB/T 17215-2002 标准规定的防尘和防水条件下，能够正常工作。

注：S+、S-为测试脉冲输出端，测试脉冲信号采用光耦隔离。

工作原理本机采用美国模拟器件公司（ADI）生产的ADE7755芯片计量单相有功电能，通过电阻分压网络和分流元件分别对电压信号和电流信号采样，送到ADE7755电能计量芯片，在ADE7755内部经过差分放大、A/D转换和乘法器电路进行乘法运算，完成被计量电能的瞬时功率测量；再通过低通滤波和“数字/频率”转换器，输出与被计量电能平均功率成比例的频率脉冲信号，其中高频脉冲输出可供校验使用，低频脉冲输出给计度器显示电量及CPU进行通讯抄收等数据处理；3、技术特性主要性能计量功能：本机可计量正、反向有功电能，反向电能按正向累计；输出功能本机采用无源隔离型电量脉冲输出接口，脉冲输出波形为方波；本机具有电量脉冲输出指示，采用红色LED指示；RS485通讯功能电能表可使用掌上电脑通过RS485通讯的方式对电能表进行表号设置、电量底度设置和抄收当前电量等功能。

DDSU6606vctbq-F 单相电子式电能表(导轨) 使用说明书2022E839-33符合标准：GB/T 17215.321-2021安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述DDSU6606vctbq-F单相电子式电能表(导轨)(以下简称“仪表”)，可供计量额定频率为50Hz的电网中的单相交流有功电能。

它具有较高的准确度，可靠性和稳定性。

本仪表采用国际先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关键器件选用国际品牌、长寿命器件，提高了产品的可靠性和使用寿命。

本仪表设计符合标准GB/T17215.321-2021《交流电测量设备特珠要求第21部分：静止式有功电能表(A级、B级、C 级、D级和E级)》，DL/T645-2007《多功能电能表通信协议》对单相静止式电能表的技术要求。

通过掌机或Wi-Fi进行通讯，方便用户抄表。

2工作原理仪表由两个主要功能组成：一是电能采样部分，二是单片机数据处理控制部分。

本仪表的电能计量部分使用大规模专用集成电路，通过对电流电压的信号采样，送至单片机的计量处理模块，然后通过单片机进行电能计量，实现对电能的精确计量，同时通过单片机的各种接口传递数据，实现各种控制功能。

如图1所示。

图1工作原理框图3型号和规格，如表1所示3.1型号说明：3.2 电流说明：如0.25-0.5(60)A，0.25为最小电流Imin，0.5为转折电流Itr，60为最大电流Imax。

4主要技术参数4.1 基本误差：最大允许误差如表2所示。

电能表在标称电压、标称频率及功率因数为1.0的条件下，当负载电流为直接式≥0.04Itr(B级)，电能表应能起动并连续计量电能。

4.3潜动当电压线路为110%标称电压，电流线路无电流时，电表输出脉冲不应多于1个。

4.4红外通信：红外通信接口波特率为1200bit/s。

4.5 工作电压范围规定工作电压范围：（0.9~1.1)标称电压，扩展工作电压范围：（0.8~1.15)标称电压，极限工作电压范图：（0.0~1.15）标称电压。

苏制00000108号DDS71系列电子式单相交流有功电能表安装使用说明书江苏林洋能源股份有限公司Jiangsu Linyang Energy Co.,Ltd.1.用途和适用范围DDS71系列电子式单相交流有功电能表是采用大规模集成电路以及SMT先进技术制造的国内新产品，具有高精度、高可靠性、高过载、低功耗、体积小、重量轻等特点，其用途是供计量额定频率为50Hz的交流单相有功电能。

该产品具有485接口(可选配红外模块及显示单元)，电能表内部保存电表电量、编号等信息，可通过掌上抄表器或远程方式方便、准确地抄收电量。

电能表应固定安装在室内或室外具有防雨能力的表箱或配电箱内使用，适用于环境温度为－25℃～＋55℃，相对湿度不超过85％，极限工作温度为－40℃～＋70℃。

本产品采用国家标准GB/T17215-2008《1级和2级静止式交流有功电能表》等同国际标准IEC62053：2003，符合标准中对单相电子式电能表的全部技术要求。

通信规约部分符合DL/T645-2007标准相关要求。

2.规格和主要技术参数2.1规格2.2 技术参数2.2.1基本误差(注：Ib为基本电流；In为额定电流。

)2.2.2起动在额定电压、额定频率及功率因数为cosφ=1的条件下，当负载达到0.004Ib(1级)、0.005Ib (2级)；经电流互感器0.002In(1级)、0.003In(2级)时，电能表应能连续计量电能。

2.2.3潜动当施加115%额定电压，电流回路断开时，在规定的时间内电能表不应产生多于一个的脉冲。

2.2.4平均使用寿命：≥10年2.2.5电表最大编号位数：12位，内存电量最小单位：0.01kWh2.2.6红外抄表距离：≤4米，抄表角度≤15°2.2.7六位有效显示位数，电量可选2位或1位小数。

具有电量、表号、电压、电流、功率、功率因数、频率等可选轮显项目。

3.工作原理用户消耗的电能，由电能表内分流器或电流互感器进行电流采样，由电阻分压器进行电压取样，通过A/D转换后将电流信号与电压信号一起送到乘法器，乘积信号再送到V/F变换器，经分频后输出脉冲到CPU，CPU一方面将电量累计入内部存储器，另一方面通过液晶显示器将累计电量显示出来。

435DDSF1352电子式电能表使用说明书安装使用说明书V1.0安科瑞电气股份有限公司申明版权所有，未经本公司之书面许可，此手册中任何段落、章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。

本公司保留一切法律权利。

本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。

订货前，请垂询当地代理商以获悉本产品的当前规格。

目录1概述 (1)2主要功能 (1)3技术参数 (1)4外形及安装尺寸 (2)5接线与安装 (2)6显示与操作 (3)7通讯协议要求 (4)1概述DDSF1352单相电子式电能表用于计量额定频率50Hz的单交流有功电能，具有电能计量、电参量测量及RS485通信等功能，性能指标符合GB/T17215.321-2008标准。

是改革传统用电体制，提高用电管理水平的理想计表。

产品符合企业标准Q31/0114000129C035-2017《导轨式安装电能表企业标准》的要求。

2仪表功能功能功能说明DDSF电能计量有功电能计量（正、反向）■无功电能计量（正、反向）■A、B、C分相正向有功电能电量测量U、I■P、Q、S、PF、F■LCD显示8位段式LCD显示、背光显示■按键编程4按键可编程通信等参数■脉冲输出有功脉冲输出■通讯通讯：RS485接口，同时支持Modbus、DL/T645-07■(■：标配；□：可选)3技术参数3.1电气特性项目DDSF1352规格测量电压参比电压220V功耗<10VA(单相)阻抗>2MΩ精度等级误差±0.2%电流输入电流10(60)A功耗<4VA(单路额定电流)精度等级误差±0.2%功率有功、无功、视在功率，误差±0.5℅电网频率45～65Hz，误差±0.2%计电能有功电能1级量无功电能2级时钟≤0.5s/d数字信号电量脉冲输出1路有功光耦输出开关量输出1路开关量输出脉冲脉冲宽度80±20ms脉冲常数1600imp/kWh通信接口与通信规约RS485口：Modbus RTU 规约/DL/T645-07规约通信地址范围Modbus RTU:1~247波特率支持1200bps~19200bps 环境工作温度-25℃~+55℃存储温度-40℃~+70℃相对湿度≤95℅（无凝露）相对湿度<2000m4外形及安装尺寸（单位：mm）DDSF1352注：直接接入的接线力矩应不大于4.0N·m5接线与安装电压电流接线示意图L N负载LL'A RS485+-B 有功2路通讯2122X1X22425404A B跳闸N DDSF1352接线图辅助功能接线示意图注：1.17、18为时钟与有功脉冲复用端子，默认为有功脉冲。

单相电子式电能表使用说明书1 概述 (2)2 工作原理 (2)3 规格 (2)4 技术指标 (2)5 安装、接线及测试 (4)6 功能及操作 (6)7 运输与储存 (8)8 保证期限 (8)9 注意事项 (8)附录 (10)1 概述单相电子式电能表计量额定频率为50Hz的交流单相有功电能。

本产品采用国际先进的专用超大规模集成电路及SMT工艺制造，关键元器件均采用国际知名品牌的低功耗、长寿命器件，整机设计采用了多种抗干扰技术，提高了产品的的可靠性和使用寿命，数据显示采用大屏幕中文液晶，便于抄表。

本产品可以直接准确计量正反向有功电量，并依据相应的费率设置进行多费率计量，可存储上12个结算日总电能和各费率的电能数据。

具有事件记录功能。

支持2个年时区、2个日时段表、8个日时段、4种费率。

同时还具有红外和RS485通讯功能，可实现远程抄表，通讯规约遵循DL/T645-2007。

其性能指标符合GB/T 17215.321-2008 和GB/T18460.3-2001 标准。

2 工作原理图1工作原理框图34 技术指标4.1 额定频率 50Hz4.3 起动在功率因数为 1.0和电流为0.4% l b 下，电能表能起动并连续记录。

4.4 潜动当电能表施加参比电压的115%而电流线路无电流时，电能表测试输 出不会产生多于一个的脉冲。

绝缘电压：A 2000VAC 功率消耗：W 1.5W 和10VA4.6 气候条件 4.7.14.7.2湿度范围年平均湿度：W 75%一年中的30天（以自然方式扩散）湿度可达 95%，其余时间有时 可达85%。

4.5 电气参数 正常工作电压 扩展工作电压 极限工作电压0.9 Un 〜1.1U n 0.8 Un 〜1.15 Un0.0Un 1.154.7机械参数外型尺寸：160mm （高度）x 112 mm （宽度）x 58mm （厚度）净重：约0.6Kg5 安装、接线及测试电能表在出厂前经检验合格，并加铅封，即可安装使用。

DDSF606 单相电子式多费率电能表使用说明书2019E681-33符合标准：GB/T15284-2022安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述DDSF606型单相电子式多费率电能表(以下简称"电能表")是为了适应我国电网改造，根据我国节约用电和计划用电政策而开发设计的用来测量参比频率为50Hz单相有功电能的电能表。

本电能表采用国际先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，具有测量精度高、稳定性好、可靠性高、显示直观、过载能力强等显著优点。

关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和使用寿命，数据显示采用液晶LCD，便于抄表。

本电能表可设置尖、峰、平、谷4个费率，8个日时段，2个时区，同时它具有红外和RS485通讯功能，为单相分时计费提供先进、可靠的计量工具。

本电能表符合GB/T15284-2022《多费率电能表特殊要求》、DL/T 645-2007《多功能电能表通信协议》及其备案文件的要求。

2工作原理如图1所示，本电能表主要工作原理：用户消耗的电能通过电流、电压采样，经过A/D转换送到乘法器相乘，乘积后信号再经过D/F转换器转换，分频电路输出的脉冲送入CPU进行数据处理和计量，CPU 通过红外和RS485接口与外部进行通讯，并对电表进行设置、管理和显示。

3型号和规格如表1所示4主要技术参数4.1基本误差如表2所示电能表在参比电压、参比频率及功率因数为1的条件下，当负载电流为直接式≤0.004Ib(1级)、≤0.005Ib(2级)；互感式≤0.002In(1级)、≤0.003In(2级)，电能表应能起动并连续计量电能。

4.3潜动当电压线路为115%参比电压，电流线路无电流时，电表输出脉冲不应多于1个。

4.4功耗电压线路有功功率和视在功率消耗≤1.5W、10VA。

电流线路的视在功率消耗≤1VA。

4.5电压范围规定工作范围：0.9Un~1.1Un扩展工作范围：0.8Un~1.15Un极限工作范围：0.0~1.15Un4.6工作温度范围规定工作范围：-25℃~+60℃极限工作范围：-40℃~+70℃贮存和运输极限范围：-40℃~+70℃4.7相对湿度：年平均<75%。

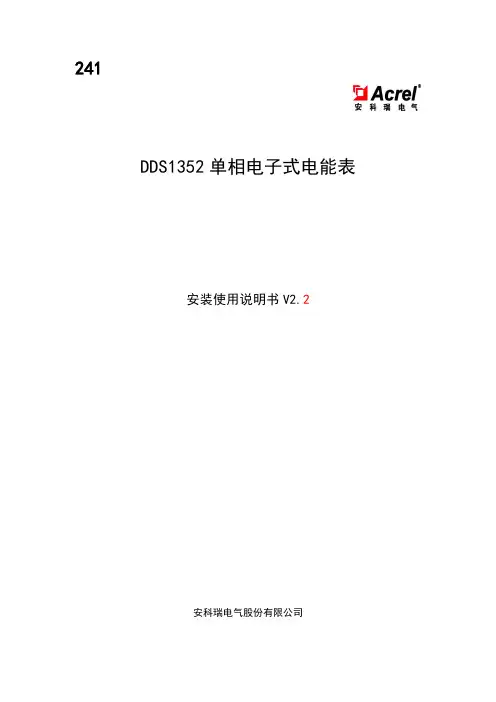

241DDS1352单相电子式电能表安装使用说明书V2.2安科瑞电气股份有限公司申明版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。

本公司保留一切法律权利。

本公司保留对手册所描述之产品规格进行修改的权利，恕不另行通知。

订货前，请垂询当地代理商以获悉本产品的当前规格。

说明书修订记录日期旧版本新版本备注2017.09.20V2.0第一次编订2018.11.12V2.1去除广告敏感词2018.2.26V2.2增加孔径和最大力矩目录1概述 (1)2产品功能 (1)3技术参数 (1)4外形尺寸 (2)5接线与安装 (2)6显示说明 (2)7通信说明 (3)8常见故障的诊断分析及排除方法 (5)1概述DDS1352单相电子式电能表是安科瑞电气所推出的新一代微型电能表。

集测量、计量、LCD显示、通信于一体，其可靠性高具有高稳定性、低功耗、掉电数据保存等优点。

产品符合国家标准GB/T17215.321-2008和企业标准Q31/0114000129C035-2017《导轨式安装电能表企业标准》的要求。

2产品功能功能功能说明功能配置电能计量有功、无功电能计量■电量测量U、I、P、Q、S、PF、F测量■LCD显示8位段式LCD显示■RS485接口，MODBUS-RTU和DL/T645协□通讯议(■：标配；□：可选)3技术参数3.13.2机械特性外形尺寸（长×宽×高）18mm×96mm×70mm3.3环境条件工作温度-25℃~55℃温度范围存储温度-40℃~70℃相对湿度≤95%（无凝露）海拔<2000m4外形尺寸注：接线力矩不应大于4.0N·m。

5接线与安装5.1接线图5.2安装注意事项电能表应安装在室内通风干燥的地方，采用35mm标准导轨方式安装。

安装接线时应按照电能表侧面的接线图进行接线，最好用铜接线头接入。

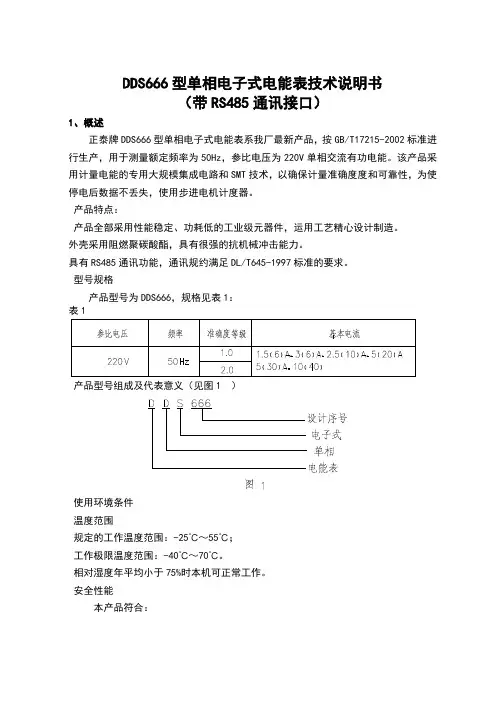

DDS666型单相电子式电能表技术说明书（带RS485通讯接口）1、概述正泰牌DDS666型单相电子式电能表系我厂最新产品，按GB/T17215-2002标准进行生产，用于测量额定频率为50Hz，参比电压为220V单相交流有功电能。

该产品采用计量电能的专用大规模集成电路和SMT技术，以确保计量准确度度和可靠性，为使停电后数据不丢失，使用步进电机计度器。

1.1 产品特点：1.1.1 产品全部采用性能稳定、功耗低的工业级元器件，运用工艺精心设计制造。

1.1.2外壳采用阻燃聚碳酸酯，具有很强的抗机械冲击能力。

1.1.3具有RS485通讯功能，通讯规约满足DL/T645-1997标准的要求。

1.2 型号规格产品型号为DDS666，规格见表1：1.4 使用环境条件1.4.1 温度范围1.4.1.1 规定的工作温度范围：-25℃～55℃；1.4.1.2 工作极限温度范围：-40℃～70℃。

1.4.2 相对湿度年平均小于75%时本机可正常工作。

1.5 安全性能本产品符合：1.5.1 GB/T 5169.10 耐热和阻燃试验要求。

1.5.2 GB/T 17215-1998 规定的脉冲电压试验和交流电压试验要求。

1.5.3 GB/T 17626.2 规定的静电放电抗扰度试验要求；GB/T 17626.3 规定的高频电磁场抗扰度试验要求；GB/T 17626.4 规定的快速瞬变脉冲群试验要求；GB/T 17626.5 规定的雷击浪涌试验要求。

2.产品的结构特征与工作原理2.1 结构本产品的结构设计合理美观，工艺性好，维护方便。

表内功能板、和标牌全部经过合理的设计，采用了卡式安装，可靠方便；功能板是密封安装在有阻燃功能和较高的机械强度的外壳内，保证仪表在GB/T 17215-2002 标准规定的防尘和防水条件下，能够正常工作。

本产品的输入、输出、接线端子及接线图见图2：注：S+、S-为测试脉冲输出端，测试脉冲信号采用光耦隔离。

单相电子式电能表使用说明书目录1概述 (2)2工作原理 (2)3规格 (2)4技术指标 (2)5安装、接线及测试 (4)6功能及操作 (6)7运输与储存 (8)8保证期限 (8)9注意事项 (8)附录 (10)1概述单相电子式电能表计量额定频率为50Hz 的交流单相有功电能。

本产品采用国际先进的专用超大规模集成电路及SMT 工艺制造，关键元器件均采用国际知名品牌的低功耗、长寿命器件，整机设计采用了多种抗干扰技术，提高了产品的的可靠性和使用寿命，数据显示采用大屏幕中文液晶，便于抄表。

本产品可以直接准确计量正反向有功电量，并依据相应的费率设置进行多费率计量，可存储上12个结算日总电能和各费率的电能数据。

具有事件记录功能。

支持2个年时区、2个日时段表、8个日时段、4种费率。

同时还具有红外和RS485通讯功能，可实现远程抄表，通讯规约遵循DL/T645-2007。

其性能指标符合GB/T 17215.321-2008和GB/T18460.3-2001标准。

2 工作原理图1 工作原理框图34技术指标拉闸控制数据保护脉冲输出VI 电流取样电压取样电能计量芯片单片机红外/RS485LCD 显示4.1额定频率50Hz4.24.3起动在功率因数为1.0和电流为0.4％Ib下，电能表能起动并连续记录。

4.4潜动当电能表施加参比电压的115％而电流线路无电流时，电能表测试输出不会产生多于一个的脉冲。

4.5电气参数正常工作电压：0.9Un～1.1Un扩展工作电压：0.8Un～1.15Un极限工作电压：0.0Un～1.15Un绝缘电压：≥2000V AC功率消耗：≤1.5W和10V A4.6气候条件4.7.14.7.2湿度范围年平均湿度：≤75%一年中的30天（以自然方式扩散）湿度可达95%，其余时间有时可达85%。

4.7机械参数外型尺寸：160mm（高度）×112 mm（宽度）×58mm（厚度）净重：约0.6Kg5安装、接线及测试电能表在出厂前经检验合格，并加铅封，即可安装使用。

DDSU256型单相电子式电能表（导轨)使用说明书安装使用产品前，请阅读使用说明书浙江天正电气股份有限公司一、产品概述DDSU256型单相电子式电能表（导轨)，该电能表采用DIN35mm导轨式安装结构，是采用先进的低功耗集成电路技术和SMT工艺设计制造的一款全新的微型单相电能表，体积小巧，安装方便，可轻松放入各类配电箱和配电柜，可集成工业通信接口，可轻松实现与各种智能配电系统的集成，极大地方便了能效管理。

其性能指标符合GB/T17215.321-2021《电测量设备(交流)特殊要求第21部分:静止式有功电能表(A级、B级、C级、D级和E级)》国家标准的要求。

导轨式安装电能表由于其微型化的结构，可方便其与微型断路器一起使用，安装于终端照明箱内,为低压终端的电能计量提供了有效的解决方案。

可广泛应用于楼宇、商场、会展中心、学校、机场、港口及工厂等。

二、工作原理主要由电压、电流采样电路、专用电能计量芯片，CPU及LCD显示等部分组成。

电能表将采样的电压、电流信号输入到专用电能计量芯片，并由LCD显示电能，可通过RS485接口实现远距离抄录表内电能等数据。

三、型号和规格（以铭牌上的技术参数为准）型号准确度等级标称电压规格仪表常数DDSU256A级(2级)、B级（1级）220V0.015-0.075(6)A/1.5(6)A6400imp/kWh0.25-0.5(80)A/5(80)A800imp/kWh四、主要技术参数4.1基本误差见下表：电流功率因数最大允许误差A级B级I tr≤I≤I max 1.0±2.0±1.00.5L±2.0±1.0I min ≤I＜Itr1.0±2.5±1.50.5L±2.5±1.5I st ≤I＜Imin1.0±2.5*Imin/I±1.5*Imin/I4.2起动电能表在标称电压、标称频率及COSφ=1的条件下，直接接入和经互感器接入仪表当负载电流为0.04Itr （B级）、0.05Itr（A级）时，电能表应能连续计量电能。

单相电子式电能表使用说明书version2.1上海沪喻智能电气有限公司目录1概述 (1)2工作原理 (1)3主要特点 (1)4技术参数 (2)5主要功能 (3)6工作模式 (6)7外形尺寸 (6)8安装说明与使用 (6)9运输贮存 (7)10质量保证期 (7)11技术支持 (7)12附页：MODBUS通讯协议和寄存器地址表 (8)1概述DDSU9001系列电子式单相有功电能表（导轨）是采用专用集成电路、微电子技术以及SMT 工艺设计制造而成的高新技术产品。

它具有更高的集成度和超强的抗电磁干扰性能、宽电压范围、高可靠性、长寿命、高精度、低功耗、防窃电、体积小、便于安装等特点。

它集计量、电量控制、监测、报警、显示、RS485通讯和无线通讯（ROLA、RF）功能于一身，根据用户需求，配置灵活，实现用户的用电计量和用电信息采集存储和远程控制。

本产品用于计量额定频率为50Hz的单相交流有功电能，本产品符合国家标准符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》和DL/T645—1997《多功能电能表通信规约》标准、DL/T645—2007《多功能电能表通信规约》标准。

2工作原理电能表工作时，电压、电流经过传感器件转换为采样信号通过滤波处理后送入计量模块，计量模块将能量信号转化为脉冲信号送到CPU进行电量脉冲采集，电量累计和各项计算分析处理，其结果保存在数据存中，同时CPU完成485（无线）通讯、LCD显示等功能处理。

其原理框图如下图所示:原理图3主要特点1）它集电能计量、电量控制、监测、报警、显示、RS485通讯（或无线ROLA、小无线）功能于一身，配置灵活；2）具备用于校表的有功电能脉冲输出，为无源光电隔离型OC门输出端口，脉冲宽度为80ms±20ms；波形为方波。

3）标准模数结构2P，体积小，安装方便。

4技术参数4.1型号规格说明：K:控制、RL:ROLA 通信、RF:射频通信例：DDSU9001普通电能表，通信RS485功能DDSU9001-RL 具有无线ROLA 通信功能的电能表DDSU9001-K 具有远程控制功能的电能表。

单相电子式电能表使用说明书目录1概述 (2)2工作原理 (2)3规格 (2)4技术指标 (2)5安装、接线及测试 (4)6功能及操作 (6)7运输与储存 (8)8保证期限 (8)9注意事项 (8)附录 (10)1概述单相电子式电能表计量额定频率为50Hz 的交流单相有功电能。

本产品采用国际先进的专用超大规模集成电路及SMT 工艺制造，关键元器件均采用国际知名品牌的低功耗、长寿命器件，整机设计采用了多种抗干扰技术，提高了产品的的可靠性和使用寿命，数据显示采用大屏幕中文液晶，便于抄表。

本产品可以直接准确计量正反向有功电量，并依据相应的费率设置进行多费率计量，可存储上12个结算日总电能和各费率的电能数据。

具有事件记录功能。

支持2个年时区、2个日时段表、8个日时段、4种费率。

同时还具有红外和RS485通讯功能，可实现远程抄表，通讯规约遵循DL/T645-2007。

其性能指标符合GB/T 17215.321-2008和GB/T18460.3-2001标准。

2 工作原理图1 工作原理框图3规格 注：以下规格为推荐参数（实际根据客户要求，以面板为主）。

规格 型号 准确度等级 额定电压（V ） 最大电流（A ）脉冲常数（imp/kWh ） DDSF1225 2.022040 1600 6016004技术指标拉闸控制数据保护脉冲输出VI 电流取样电压取样电能计量芯片单片机红外/RS485LCD 显示4.1额定频率50Hz 4.2基本误差（见下表）负载电流功率因数基本误差(%) 1.0级 2.0级0.05Ib～0.1Ib 1.0 ±1.5 ±2.50.1Ib～Imax 1.0 ±1.0 ±2.00.1Ib～0.2Ib 0.5L 0.8C ±1.5 ±2.50.2Ib～Imax 0.5L 0.8C ±1.0 ±2.04.3起动在功率因数为1.0和电流为0.4％Ib下，电能表能起动并连续记录。

DDS858单相电子式电能表符合标准：GB/T 17215.321-2021产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。

一、产品说明DDS858型单相电子式电能表采用大规模集成电路，具有外转元件少，结构简单，可靠性高，使用方便，并且有节电防窃电特点。

其性能符合GB/T17215.321-2021标准对单相电子式电能表的各项技术要求。

二、特点本产品用来计量额定电压220V、额定频率50Hz交流单相有功计量，长期工作不须作调校,采用SMT安装技术，工艺先进；并采用锰铜分流器作为电路回路，大大提高了过载能力，使实际过载能力达6倍以上,宽工作温度范围-30℃～+55℃，电能脉冲输出可扩展载波自动抄表。

2.1电能计量功能具有正反向有功电能计量功能，计量精度满足标准要求。

2.2显示功能电能测量值显示位数为5+1位，计度器显示范围：0kWh～99999.9kWh。

在到达极限值时进行归零处理。

2.3输出功能具备与所计量的电能量(有功)成正比的光脉冲输出和电脉冲输出。

12三、规格及主要技术参数1、规格型号注1.5(6)A/0.05-0.25(6)A 为互感式，需要外接互感器2、启动电流：0.004Itr (B 级)，0.005Itr (A 级)3、具有防潜逻辑设计4、功耗≤2W/5V A5、环境条件：(1)标准工作温度：-20℃～45℃(2)极限工作温度：-30℃～55℃(3)相对湿度≤85%型号等级额定电压额定电流常数DDS858有功B(1)级有功A(2)级220V 1.5(6)A/0.05-0.25(6)A 6400imp/kWh 2.5(10)A/0.05-0.25(10)A 5(20)A/0.1-0.25(20)A 3200imp/kWh 10(40)A/0.2-0.5(40)A 1600imp/kWh5(60)A/0.25-0.5(60)A 15(60)A/0.48-1(60)A20(80)A/0.6-1.5(80)A 800imp/kWh30(100)A/0.8-2(100)A四、工作原理五、安装和接线：5.1安装检查5. 1.1如果发现原包装箱中产品型号或外形不符,请与供应商联系。

DDS1861型单相电子式电能表使用说明书深圳市恒计伟业能源投资管理有限责任公司ShenZhen HengJi WeiYe Energy Investment Management Co.,LTD 粤制00000522号目录一、概述 (1)二、工作原理 (1)三、技术特点 (2)四、规格、常数 (2)五、主要技术参数 (2)六、主要功能简介 (3)1.计量功能 (3)2.通讯功能 (3)3.设置和清零 (3)4.显示功能 (3)5.脉冲输出 (3)6．实时监测 (4)七、安装与接线 (4)八、运输与存贮 (5)九、保证期限和售后服务 (5)十、注意事项 (6)一、概述DDS1861型单相电子式电能表是本公司研制生产的新一代电能计量产品，适用于额定电压220V、频率50Hz的单相交流有功电能的计量。

具有独立的调制式红外光口和RS485 通讯口；该表具有高可靠、高精度、长寿命等优点。

它适应电压范围宽，且整机出厂后无须调整。

可广泛应用于城市、农村、学校、工厂企业单相交流电的计量场合。

引用标准：GB/T17215.321—2008《交流电测量设备特殊要求第21部分：静止式有功电能表（1级和2级）》GB/T17215.301—2007《多功能电能表特殊要求》DL/T 698—1999《低压电力用户集中抄表系统技术条件》DL/T645—2007《多功能电能表通信协议》JJG596-2012 《电子式交流电能表检定规程》二、工作原理被测交流电压和电流经过高精度采样后送到专用电能计量芯片经过一系列数字处理后，转换成与有功功率成正比的脉冲频率信号送给微处理器，微处理器将脉冲信号进行累加，得到总电量，结果保存到数据存贮器中。

微处理器同时完成显示和与外部进行通讯的功能，其原理框图如下图所示。

图1 工作原理框图三、技术特点1.采用先进的专用集成电路和SMT、热风回流焊、波峰焊工艺设计、制造，质量可靠。

2.宽电压范围设计，电压在170V~265V范围内均能正常工作，具有超压保护功能，提高了电表对工作环境的适应性。

DDS636系列单相电子式电能表使用说明书1．用途及适用范围DDS636系列单相电子式电能表是采用ADE7755大规模数字集成电路、SMT技术生产，具有结构简单、可靠性高，抗干扰性强、功耗低等特点。

可用于计量额定频率为50Hz的单相交流有功电能。

该产品可安装在室内或室外电表箱内，适用于环境温度-45℃～+70℃，平均相对湿度不大于90%的条件下使用。

本产品符合GB/T17215-1998（IEC1036-96）标准中对单相电能表的全部技术要求。

2．功能及特点★因采用了全电子式机芯结构，充分发挥了电子元件寿命长、性能稳定、精度高、无机械磨损的特点，不仅使整表寿命超过20年，而且在此期间误差基本不变；★采用锰铜分流器作为电流回路的取样电阻，大大提高了整表的过载能力；★具有防分流窃电、倒相窃电、摘勾窃电等很强的防窃电功能；★采用电脉冲输出，给计量部门检查和进行通讯提供了极大的方便；★采用高品质元件，可适合室外使用,使用极限温度达-45℃－70℃。

3．规格和主要技术参数3.1电压规格：240V3.2电流规格：1.5(6)A；2.5(10)A；5(20)A；5(30)A；5(40)A； 5(60)A；10(80)A；10(100)A 3.3额定频率：50HZ3.4准确度等级：1.0级、2.0级3.5起动：电能表在参比电压，参比电流及功率因数为1的条件下，当负载电流为4‰(1.0级)或5‰(2.0级)标定电流时，工作指示灯能连续指示。

3.6潜动：电能表有防潜动逻辑电路。

3.7功耗：≤1W/5VA(整机功耗)3.8环境条件：工作温度为-45℃～+70℃相对湿度≤90%3.9重量约：0.5Kg3.10外型尺寸：158mm×108mm×54mm4．主要结构和工作原理电能表采用阻燃ABS外壳。

所有电子元件都安装在PCB板上，步进电机带动计度器工作。

锰铜分流器安装在黄铜接线端上。

标牌扣在计度器和PCB板上。

DDS666型单相电子式电能表技术说明书（带RS485通讯接口）1、概述正泰牌DDS666型单相电子式电能表系我厂最新产品，按GB/T17215-2002标准进行生产，用于测量额定频率为50Hz，参比电压为220V单相交流有功电能。

该产品采用计量电能的专用大规模集成电路和SMT技术，以确保计量准确度度和可靠性，为使停电后数据不丢失，使用步进电机计度器。

1.1 产品特点：1.1.1 产品全部采用性能稳定、功耗低的工业级元器件，运用工艺精心设计制造。

1.1.2外壳采用阻燃聚碳酸酯，具有很强的抗机械冲击能力。

1.1.3具有RS485通讯功能，通讯规约满足DL/T645-1997标准的要求。

1.2 型号规格产品型号为DDS666，规格见表1：1.4 使用环境条件1.4.1 温度范围1.4.1.1 规定的工作温度范围：-25℃～55℃；1.4.1.2 工作极限温度范围：-40℃～70℃。

1.4.2 相对湿度年平均小于75%时本机可正常工作。

1.5 安全性能本产品符合：1.5.1 GB/T 5169.10 耐热和阻燃试验要求。

1.5.2 GB/T 17215-1998 规定的脉冲电压试验和交流电压试验要求。

规定的静电放电抗扰度试验要求；GB/T 17626.3 规定的高频电磁场抗扰度试验要求；GB/T 17626.4 规定的快速瞬变脉冲群试验要求；GB/T 17626.5 规定的雷击浪涌试验要求。

2.产品的结构特征与工作原理2.1 结构本产品的结构设计合理美观，工艺性好，维护方便。

表内功能板、和标牌全部经过合理的设计，采用了卡式安装，可靠方便；功能板是密封安装在有阻燃功能和较高的机械强度的外壳内，保证仪表在GB/T 17215-2002标准规定的防尘和防水条件下，能够正常工作。

本产品的输入、输出、接线端子及接线图见图2：注：S+、S-为测试脉冲输出端，测试脉冲信号采用光耦隔离。

2.2工作原理本机采用美国模拟器件公司（ADI）生产的ADE7755芯片计量单相有功电能，通过电阻分压网络和分流元件分别对电压信号和电流信号采样，送到ADE7755电能计量芯片，在ADE7755内部经过差分放大、A/D转换和乘法器电路进行乘法运算，完成被计量电能的瞬时功率测量；再通过低通滤波和“数字/频率”转换器，输出与被计量电能平均功率成比例的频率脉冲信号，其中高频脉冲输出可供校验使用，低频脉冲输出给计度器显示电量及CPU进行通讯抄收等数据处理；3、技术特性3.1 主要性能3.1.1 计量功能：本机可计量正、反向有功电能，反向电能按正向累计；3.1.2 输出功能3.1.2.1 本机采用无源隔离型电量脉冲输出接口，脉冲输出波形为方波；3.1.2.2 本机具有电量脉冲输出指示，采用红色LED指示；3.1.3 RS485通讯功能电能表可使用掌上电脑通过RS485通讯的方式对电能表进行表号设置、电量底度设置和抄收当前电量等功能。
