AB罗克韦尔软启动器维修的详细介绍

电机软启动器的故障分析及优化方案电机软启动器是一种用于控制电机启停过程的装置，可以实现电机的平稳启动和停止，同时还可以提供对电机的保护功能。

由于使用过程中存在各种因素导致软启动器出现故障的可能性较大，在故障出现后需要进行分析并制定优化方案。

常见的电机软启动器故障包括电机无法启动、启动过程中电流过大、软启动器工作不稳定等问题。

针对这些故障，首先需要对软启动器进行详细的检查和分析。

对于电机无法启动的故障，可以通过以下几个方面进行分析。

检查软启动器的电源供应是否正常，包括电压和频率是否符合要求，是否有断电或者短路等问题。

检查电机本身是否有故障，可以通过测量电机的绝缘电阻来判断。

检查软启动器的控制信号是否正常，包括控制信号的电压和电流是否在合理范围内，是否有干扰等问题。

对于启动过程中电流过大的故障，可以通过以下几个方面进行分析。

检查软启动器的额定电流和实际电流是否匹配，如果额定电流较小，可能导致电流过大的问题。

检查启动过程中的加载情况，是否存在过载或者堵转等问题。

检查软启动器的电流限制功能是否正常工作，是否需要进行调整或者修复。

对于软启动器工作不稳定的故障，可以通过以下几个方面进行分析。

检查软启动器的控制系统是否正常，包括控制电路和控制软件是否存在问题，是否需要进行修复或者升级。

检查软启动器的传感器是否正常工作，是否需要进行校准或者更换。

检查软启动器的机械结构是否存在问题，包括机械接触器、继电器等是否需要进行清洁或者更换。

针对上述的故障，可以制定一些优化方案来改善软启动器的性能。

可以增加软启动器的保护功能，例如过流保护、短路保护、过载保护等，以提高电机系统的安全性。

可以采用先进的控制算法和技术，例如闭环控制、模糊控制等，以提高软启动器的启动和停止过程的稳定性。

可以定期对软启动器进行检查和维护，及时发现并修复潜在的故障，以延长软启动器的使用寿命。

电机软启动器的故障分析及优化方案是一个复杂而重要的问题。

只有通过详细的分析和合理的优化方案，才能保证软启动器的正常运行，提高电机系统的性能和可靠性。

电机软启动器的故障分析及优化方案电机软启动器是一种用于控制和保护电动机的电器设备，常用于需要对电机进行软启动的场合，以减少启动时的电流冲击和机械应力，延长电机的使用寿命。

在实际应用中，电机软启动器也可能会发生故障，影响电机的正常运行。

本文将对电机软启动器的故障进行分析，并提出相应的优化方案。

电机软启动器的故障分析主要包括故障的检测、定位和原因分析三个方面。

需要检测故障的表现，例如软启动器无法启动电机、启动时出现异常声音或振动等。

根据故障表现的不同，可以通过检查软启动器内部元件的连接是否松动、电路是否正常、电源是否稳定等方面来定位故障。

通过分析故障的原因，可以找到造成软启动器故障的根本原因，例如元件老化、电压波动、过流等。

针对电机软启动器故障的优化方案可以从多个方面入手。

优化软启动器的设计和制造工艺，提高软启动器的可靠性和稳定性。

例如采用高质量的元件、合理的电路设计、精细的制造工艺等，以减少故障发生的可能性。

优化软启动器的保护措施，提高其对电机的保护能力。

例如增加过流保护、过压保护、欠压保护等功能，以避免电机因电源异常而受损。

优化软启动器的故障检测和诊断能力，提高对故障的检测和定位能力。

例如采用先进的故障检测技术、增加故障指示功能等，以便及时发现和解决故障。

加强软启动器的维护和管理，定期对软启动器进行检查和维护，保持其良好的工作状态。

电机软启动器的故障分析和优化方案是一个需要综合考虑多个因素的问题，需要从设计、制造、保护、检测和维护等方面入手，以提高电机软启动器的可靠性和稳定性。

通过不断研究和改进，可以更好地解决电机软启动器故障问题，为电机的正常运行提供保障。

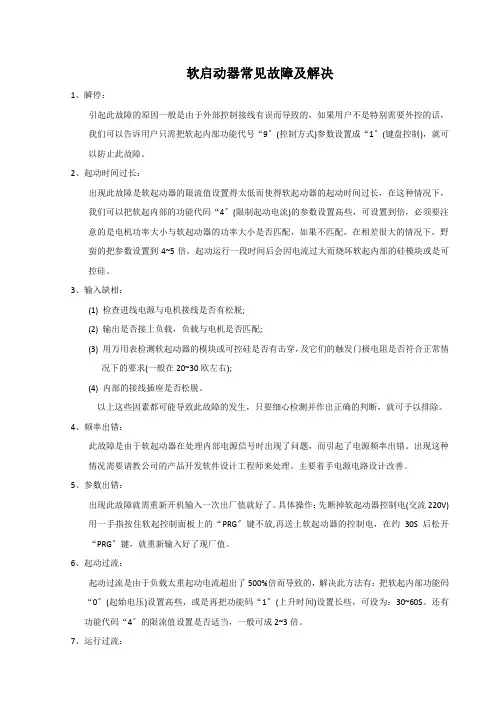

软启动器常见故障及解决1、瞬停：引起此故障的原因一般是由于外部控制接线有误而导致的，如果用户不是特别需要外控的话，我们可以告诉用户只需把软起内部功能代号“9〞(控制方式)参数设置成“1〞(键盘控制)，就可以防止此故障。

2、起动时间过长：出现此故障是软起动器的限流值设置得太低而使得软起动器的起动时间过长，在这种情况下，我们可以把软起内部的功能代码“4〞(限制起动电流)的参数设置高些，可设置到倍，必须要注意的是电机功率大小与软起动器的功率大小是否匹配，如果不匹配，在相差很大的情况下，野蛮的把参数设置到4~5倍，起动运行一段时间后会因电流过大而烧坏软起内部的硅模块或是可控硅。

3、输入缺相：(1) 检查进线电源与电机接线是否有松脱;(2) 输出是否接上负载，负载与电机是否匹配;(3) 用万用表检测软起动器的模块或可控硅是否有击穿，及它们的触发门极电阻是否符合正常情况下的要求(一般在20~30欧左右);(4) 内部的接线插座是否松脱。

以上这些因素都可能导致此故障的发生，只要细心检测并作出正确的判断，就可予以排除。

4、频率出错：此故障是由于软起动器在处理内部电源信号时出现了问题，而引起了电源频率出错。

出现这种情况需要请教公司的产品开发软件设计工程师来处理。

主要着手电源电路设计改善。

5、参数出错：出现此故障就需重新开机输入一次出厂值就好了。

具体操作：先断掉软起动器控制电(交流220V)用一手指按住软起控制面板上的“PRG〞键不放,再送上软起动器的控制电，在约30S后松开“PRG〞键，就重新输入好了现厂值。

6、起动过流：起动过流是由于负载太重起动电流超出了500%倍而导致的，解决此方法有：把软起内部功能码“0〞(起始电压)设置高些，或是再把功能码“1〞(上升时间)设置长些，可设为：30~60S。

还有功能代码“4〞的限流值设置是否适当，一般可成2~3倍。

7、运行过流：导致此故障的原因主要可能是软起在运行过程中，由于负载太重而导致模块或可控硅发热进量。

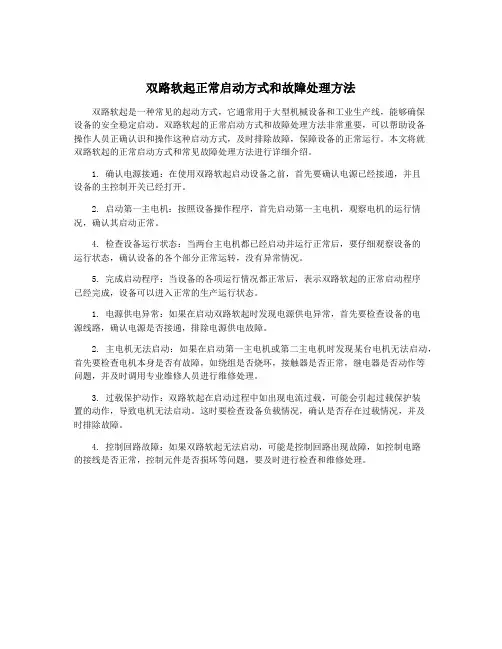

双路软起正常启动方式和故障处理方法双路软起是一种常见的起动方式，它通常用于大型机械设备和工业生产线，能够确保设备的安全稳定启动。

双路软起的正常启动方式和故障处理方法非常重要，可以帮助设备操作人员正确认识和操作这种启动方式，及时排除故障，保障设备的正常运行。

本文将就双路软起的正常启动方式和常见故障处理方法进行详细介绍。

1. 确认电源接通：在使用双路软起启动设备之前，首先要确认电源已经接通，并且设备的主控制开关已经打开。

2. 启动第一主电机：按照设备操作程序，首先启动第一主电机，观察电机的运行情况，确认其启动正常。

4. 检查设备运行状态：当两台主电机都已经启动并运行正常后，要仔细观察设备的运行状态，确认设备的各个部分正常运转，没有异常情况。

5. 完成启动程序：当设备的各项运行情况都正常后，表示双路软起的正常启动程序已经完成，设备可以进入正常的生产运行状态。

1. 电源供电异常：如果在启动双路软起时发现电源供电异常，首先要检查设备的电源线路，确认电源是否接通，排除电源供电故障。

2. 主电机无法启动：如果在启动第一主电机或第二主电机时发现某台电机无法启动，首先要检查电机本身是否有故障，如绕组是否烧坏，接触器是否正常，继电器是否动作等问题，并及时调用专业维修人员进行维修处理。

3. 过载保护动作：双路软起在启动过程中如出现电流过载，可能会引起过载保护装置的动作，导致电机无法启动。

这时要检查设备负载情况，确认是否存在过载情况，并及时排除故障。

4. 控制回路故障：如果双路软起无法启动，可能是控制回路出现故障，如控制电路的接线是否正常，控制元件是否损坏等问题，要及时进行检查和维修处理。

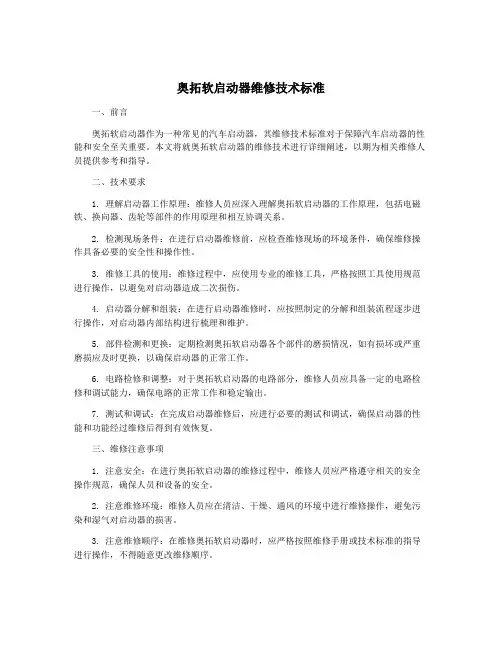

奥拓软启动器维修技术标准一、前言奥拓软启动器作为一种常见的汽车启动器，其维修技术标准对于保障汽车启动器的性能和安全至关重要。

本文将就奥拓软启动器的维修技术进行详细阐述，以期为相关维修人员提供参考和指导。

二、技术要求1. 理解启动器工作原理：维修人员应深入理解奥拓软启动器的工作原理，包括电磁铁、换向器、齿轮等部件的作用原理和相互协调关系。

2. 检测现场条件：在进行启动器维修前，应检查维修现场的环境条件，确保维修操作具备必要的安全性和操作性。

3. 维修工具的使用：维修过程中，应使用专业的维修工具，严格按照工具使用规范进行操作，以避免对启动器造成二次损伤。

4. 启动器分解和组装：在进行启动器维修时，应按照制定的分解和组装流程逐步进行操作，对启动器内部结构进行梳理和维护。

5. 部件检测和更换：定期检测奥拓软启动器各个部件的磨损情况，如有损坏或严重磨损应及时更换，以确保启动器的正常工作。

6. 电路检修和调整：对于奥拓软启动器的电路部分，维修人员应具备一定的电路检修和调试能力，确保电路的正常工作和稳定输出。

7. 测试和调试：在完成启动器维修后，应进行必要的测试和调试，确保启动器的性能和功能经过维修后得到有效恢复。

三、维修注意事项1. 注意安全：在进行奥拓软启动器的维修过程中，维修人员应严格遵守相关的安全操作规范，确保人员和设备的安全。

2. 注意维修环境：维修人员应在清洁、干燥、通风的环境中进行维修操作，避免污染和湿气对启动器的损害。

3. 注意维修顺序：在维修奥拓软启动器时，应严格按照维修手册或技术标准的指导进行操作，不得随意更改维修顺序。

4. 注意部件保养：定期对奥拓软启动器的各个部件进行保养和清洁，以延长启动器的使用寿命。

5. 注意维修记录：维修人员应对每一次维修进行记录，包括维修时间、维修内容、更换部件等，以便日后维护和问题排查。

四、维修质量评估1. 维修质量监督：对于奥拓软启动器的维修过程，应设立专门的质量监督岗位或机构，对维修过程进行全程监督。

目录目录1. 基本信息 (3)1.1．设备清单 (3)1.2．校验以及点检频率 (3)1.3．校验以及点检用工具及其他材料 (3)2.技术文件 (3)2.1．重要参数 (3)2.2．备件明细....................................................................................... 错误！未定义书签。

3.软启动维护及点检程序 (4)3.1．软启动的点检程序....................................................................... 错误！未定义书签。

3.2．软启动的维修程序....................................................................... 错误！未定义书签。

4.安全注意事项 (5)1. 基本信息1.1．设备清单◆点检频率：每月一次1.3.校验以及点检用工具及其他材料◆红外线温度仪◆毛刷或干布2.技术文件2.1．重要参数3.1.软启动的点检程序：◆软启动的温度在0-45℃之间◆检查软启动的参数设置是否正确（与电机名牌对应）◆检查软启动接地是否完好◆检查软启动各指示灯、按钮是否完好◆检查软启动接线是否良好◆检查柜内各种电气元件是否正常◆滤网每周要清洗一次◆软启动停机时要清理柜内灰尘◆运行中的软启动每日巡检不得少于一次3.2．软启动的维修程序：ATS 48不需要任何预防性的维护，然而应定期执行下列事项：◆检查连接的状态和紧固程度◆确保设备周围的温度保持在可接受的水平且通风良好（风扇的平均使用寿命：3至5年，由工作条件决定）。

◆如有必要应清除散热器上的所有灰尘。

3.3．维护指南◆如果在设置或运行过程中出现问题，应确保遵守与环境、安装和连接相关的规定。

◆检测到得第一个故障记忆下来并在屏幕上显示：起动器锁定，继电器R1和R2根据其定义改变状态。

电机软启动器的故障分析及优化方案电机软启动器是一种用于实现电机启动时的无冲击、无振动的装置，其主要作用是减少电机启动时的电流冲击，避免对电网和电机本身造成损害。

在实际使用中，电机软启动器有可能出现故障，可能的原因及解决方案如下：1. 电压不稳定：当电网电压不稳定时，电机软启动器可能无法正常启动，甚至损坏。

解决方案是安装稳压器或升级电网变压器，以确保电压稳定。

2. 控制系统故障：软启动器的控制系统可能存在故障，导致无法启动或停机。

解决方案是检查控制系统及其电子元件，修复或更换故障元件。

3. 过载或电流过大：软启动器可能由于电机过载或电流过大而损坏。

解决方案是增加软启动器的容量或调整电机的负载，以减少电流冲击。

4. 过热保护触发：软启动器可能由于过热而无法正常工作，触发过热保护功能。

解决方案是增加冷却系统或更换散热装置，以提高散热效果。

5. 电机接线错误：软启动器的接线易受错误连接的影响，导致启动困难或故障。

解决方案是检查电机接线，确保正确连接。

针对以上故障，可以采取以下优化方案：1. 定期维护：定期对软启动器进行检查和维护，检查控制系统、电子元件和接线是否正常，及时发现并修复潜在故障。

2. 安装电流监测器：在软启动器的输入和输出端安装电流监测器，监测电机的启动过程中的电流变化，及时发现电流过大或过载情况，采取相应措施。

3. 引入软启动器保护系统：安装软启动器保护系统，监测软启动器工作状态，一旦出现故障，保护系统会自动断开电源，避免进一步损坏。

4. 确保电网稳定性：与电网供应商合作，确保电网的稳定性和可靠性，减少电压波动对软启动器的影响。

5. 增加散热措施：增加散热装置、风扇等散热措施，提高软启动器的散热效果，降低过热风险。

电机软启动器的故障分析及优化方案主要包括定期维护、安装电流监测器、引入软启动器保护系统、确保电网稳定性和增加散热措施。

通过采取这些措施，可以提高软启动器的可靠性和稳定性，延长其使用寿命。

电机软启动器的故障分析及优化方案
电机软启动器是一种能够使电机起动时逐步升高电压和电流的电气设备，其具有占用空间小、安装简便、维护方便和节约能源等优点，在工业生产和民用设施领域得到广泛应用。

然而，在实际应用中，电机软启动器也存在着一些故障问题，本文将分析常见的故障原因，并提出相应的优化方案。

一、过流故障
电机软启动器在启动时，由于电动机的机械负载较大，且软启动器的电压和电流逐步升高，因此会出现电流超过额定值的现象，从而导致设备过流故障。

为避免过流故障，需要加强软启动器的过载能力，提高控制精度，同时注意选择合适的电容、绕组和电压等参数。

二、电解电容老化故障
电机软启动器中常用的电解电容容易受到电流冲击和高温环境的影响而老化，从而出现短路、漏电等故障现象。

为避免电容老化故障，可进行电容的质量检测和更换，加强设备维护和保养，提高环境温度的控制。

三、电气元器件故障
电机软启动器中的电气元器件如晶体管、电阻器、继电器等容易受到电压波动、电磁场干扰等因素影响而出现故障。

为避免电气元器件故障，需要加强设备的防护措施，例如增加电源滤波器、绕制电源电压稳定器等。

四、控制信号问题
电机软启动器的控制信号可能受到传输干扰、误码等因素的影响而失效，从而导致软启动器无法正常工作。

为避免控制信号问题，需要加强信号传输通道的防干扰措施，例如增加屏蔽隔离器等。

综上所述，电机软启动器的故障分析及优化方案主要包括加强过载能力、加强电容维护、加强电气元器件防护和加强信号传输防干扰等措施。

通过合理的设备设计和优化方案实施，可以保障设备的正常运行，延长设备寿命，提高设备的性能指标和经济效益。

电机软启动器的故障分析及优化方案电机软启动器是一种用于控制电机启动的设备，通常用于大型电机的启动。

在使用过程中，可能会出现各种故障，影响电机的正常运行。

本文将对电机软启动器的故障进行分析，并提出相应的优化方案。

常见的故障之一是软启动器无法正常启动电机。

可能的原因是软启动器内部的电路故障，例如电路板松动、连接线路接触不良等。

解决这个问题的方法是检查电路板和连接线路，并确保它们的连接牢固可靠。

软启动器启动电机时可能出现过流保护断电。

这是因为电机起动时，启动电流较大，超过了软启动器的额定电流。

为了解决这个问题，可以增加软启动器的额定电流，或者使用具有更大额定电流的软启动器。

软启动器在正常运行一段时间后可能会出现过热故障。

这是因为软启动器在电机启动过程中需要消耗大量的电能，导致设备发热。

为了解决这个问题，可以增加散热设备，例如风扇、散热片等，提高软启动器的散热能力。

软启动器可能会发生频繁断电的情况。

这可能是因为电源供电不稳定，或者软启动器内部的保护电路出现问题。

为了解决这个问题，可以使用稳定可靠的电源，或者进行保护电路的维修或更换。

为了优化电机软启动器的性能，可以采取以下措施：1. 增加软启动器的额定电流和功率，以适应电机的需求。

2. 加强软启动器的散热设计，提高散热能力，降低温度。

3. 使用高质量的电气元件和连接线路，提高设备的可靠性和稳定性。

4. 定期检查软启动器的工作状态，及时发现并修复问题。

5. 配备专业的技术人员，掌握软启动器的使用和维修技术。

电机软启动器的故障分析及优化方案包括检查和修复内部电路的问题、增加额定电流、增强散热设计、稳定电源供应以及提高设备可靠性等措施。

通过这些优化方案，可以提高电机软启动器的性能，并确保电机的正常启动和运行。

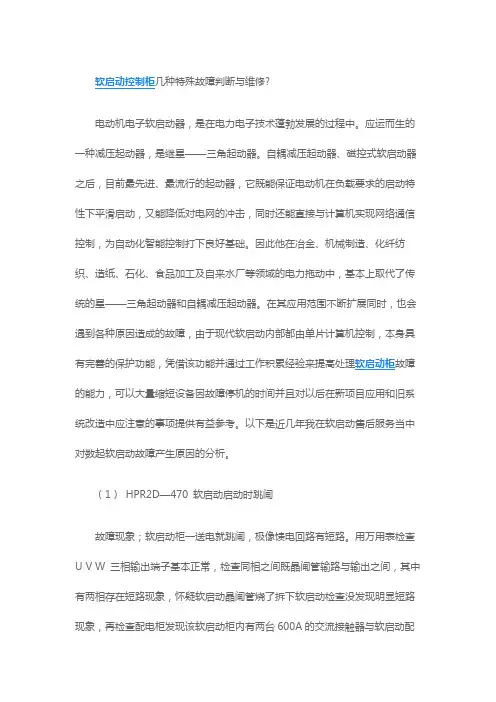

软启动控制柜几种特殊故障判断与维修?电动机电子软启动器，是在电力电子技术蓬勃发展的过程中。

应运而生的一种减压起动器，是继星——三角起动器。

自耦减压起动器、磁控式软启动器之后，目前最先进、最流行的起动器，它既能保证电动机在负载要求的启动特性下平滑启动，又能降低对电网的冲击，同时还能直接与计算机实现网络通信控制，为自动化智能控制打下良好基础。

因此他在冶金、机械制造、化纤纺织、造纸、石化、食品加工及自来水厂等领域的电力拖动中，基本上取代了传统的星——三角起动器和自耦减压起动器。

在其应用范围不断扩展同时，也会遇到各种原因造成的故障，由于现代软启动内部都由单片计算机控制，本身具有完善的保护功能，凭借该功能并通过工作积累经验来提高处理软启动柜故障的能力，可以大量缩短设备因故障停机的时间并且对以后在新项目应用和旧系统改造中应注意的事项提供有益参考。

以下是近几年我在软启动售后服务当中对数起软启动故障产生原因的分析。

（1）HPR2D—470 软启动启动时跳闸故障现象；软启动柜一送电就跳闸，极像馈电回路有短路。

用万用表检查U V W 三相输出端子基本正常，检查同相之间既晶闸管输路与输出之间，其中有两相存在短路现象，怀疑软启动晶闸管烧了拆下软启动检查没发现明显短路现象，再检查配电柜发现该软启动柜内有两台600A的交流接触器与软启动配和工作，一台供软启动启动电动机用，另一台做启动后的旁路接触器用。

检查旁路接触器存在严重短路现象。

更换后软启动工作正常。

检查更换下来的交流接触器，内部电磁线圈架已经完全变形，将电磁铁死死抱死使触点不能释放，而线圈架变形则是电磁铁一侧短路环缺失漏磁增大生热而造成的。

（2）HPR1D—300不能正常工作故障现象；现场有四台相同型号的软启动故障现象也完全一样，都是启动正常、运行正常但几分钟后就自动停止，没有任何报警信号。

检查启动电流正常、工作电压在正常范围之内，运行电流也正常。

四台软启动除运行时间略有差别外其它现象完全一样，检查柜内结构该启动柜没有安装旁路交流接触器，直接用软启动，启动运行。

ABB（PST/PSTB型）软启动器维修技术标准1、软启动器的工作原理：软启动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，其采用三相反并联晶闸管作为调压器，将其接入电源和电动机之间（如图1）。

软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。

待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。

软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。

图12、软启动器的安装要求：2.1 软启动器共有5种尺寸，为了具有适当的散热，软启动器必须垂直安装，并需确保有足够通风空间，下面是必须保证的最小距离（如图2）。

AAC 为与墙/前面板的最小距离图22.2 软启动器柜的最小尺寸PSTB570…1050 750 900 400 2102.3 工作环境温度要求≤40℃，当温度＞40℃时需要降低负载使用。

2.4 主回路连接：端子1L1-3L2-5L3连接电源端端子2T1-4T2-6T3连接电机端2.5 控制电源连接：接在控制回路端子1和2（100-250V 50/60Hz）。

2.6 接地：接在控制回路端子。

2.7 主回路电压和控制回路电压与软启动器的电压等级匹配。

2.8 软启动器与电机的连接有内接和外接两种。

外接是软启动器直接连接电机；内接是外置旁路接触器方式，连接方式见图3图3软启动参数设定：。

ABB软启动器启动抖动故障排除ABB软启动器启动抖动故障维修案例？软启动器是一种利用可控硅进行电压调节工业自动话设备。

在中国，所有工业和民用电力都是50HZ，380V或220V的交流电源，在进行做功时，频率固定不变。

而在电动机应用领域，存在电动机带大惯量负载启动的情况，此时如果不进行必要的技术处理，就会造成设备启动困难、启动失败甚至设备损坏。

为了降低启动电流，并使电机带负载逐渐加速，工程师们发明了可控硅软启动技术，从而彻底解决由于启动电流过大导致的各种故障。

可控硅软启动器的基本原理正是利用可控硅的特性进行工作的，可控硅导通的条件是，可控硅正端电压高于负端电压的同时，触发信号出现，此时可控硅保持导通，直到出现过零点。

而我国电网电压为三相频率为50HZ的正弦波信号，我们采用一定的技术手段使可控硅在特定时间（即触发角进行触发），即可达到调节输出电压的目的。

由于电机的续流作用，在电动机上的电压波形虽然是不完整的正弦波形，但是电流波形却依然是正弦波，所以此时电动机运行是没有问题的。

在电动机启动过程中，采用控制可控硅触发角的方式进行输出电压的控制，从而实现电动机带负载柔性启动，从而避免对电网电压的强烈干扰，提高功率因素，同时降低设备故障率。

当软启动过程完成后，可控硅进行全导通，此时可控硅输出电压已经接近于正弦波了，设备进入正常运行阶段。

设备停机时，同样通过控制可控硅的触发角使用输出电压逐渐减小，从而避免了机械的强烈震荡。

以上就是可控硅的基本工作原理，理解了软启动的工作原理，我们就开始讲解本次报修的ABB软启动器。

本软启动器是被人修过再送到兆富科技进行维修的，听客户讲初始故障是软启动器启动时电机抖动，设备无法正常启动，在送给一家维修公司维修后，非但原来的故障没有修复，软启动直接上电无显示了。

客户于是将这台160KW的软启动器送到兆富科技进行维修。

由于软启动器原理简单，并不像变频器那样复杂，所以检测时也比较快，工程师首先检查电源部分，发现上一件公司可能是非专业公司，电源部分损坏的故障都没有修复，但是对于兆富科技的工程师来讲就很简单了，修复开关电源在进行测试，果然如同客户描述的那样启动时电机抖动，显然是由于触发信号导致输出电压不平衡导致。

电机软启动器的故障分析及优化方案电机软启动器是工业生产中常见的设备之一，其作用是控制电机的启动过程，保护电机不受损坏。

由于操作不当或设备老化等问题，电机软启动器可能会出现故障，影响生产运行。

本文将针对电机软启动器的故障进行分析，并提出相应的优化方案。

一、故障分析1.1 无法启动电机软启动器无法启动的原因可能有多种，包括控制系统故障、电源故障、接线不良等。

最常见的原因是控制系统故障，可能是由于控制器损坏、逻辑电路故障或程序错误等引起的。

电源故障也是常见的问题，可能是由于过压、欠压、瞬态过压等原因导致的。

接线不良也会导致软启动器无法启动，因此需要对接线进行检查。

1.2 启动速度慢电机软启动器启动速度慢的原因可能是由于软启动器内部元件老化，导致电容器容量下降；或者是控制系统失效，无法正常调节电机启动速度。

电机本身的问题，如轴承过度磨损、转子不平衡等也会影响启动速度。

1.3 启动时电流过大电机软启动器在启动过程中，如果出现启动时电流过大的情况，可能是由于软启动器内部故障引起的，例如电容器损坏、继电器失效等；或者是电机本身问题，如绕组短路、转子槽楔松动等引起的。

1.4 过载保护失效电机软启动器的过载保护是其重要功能之一，但如果过载保护失效，可能会导致电机过载工作，引起电机损坏。

过载保护失效可能是由于软启动器内部传感器故障、过载保护参数设置不当等引起的。

二、优化方案基于电机软启动器可能出现的故障，我们提出以下优化方案：2.1 定期检查和维护为了避免电机软启动器出现故障，需要定期对其进行检查和维护。

包括检查电源线路是否正常、清洁软启动器内部元件、检查控制系统是否正常等。

通过定期的维护，可以及时发现潜在问题，保证电机软启动器的正常运行。

2.2 更新控制系统如果发现电机软启动器的控制系统出现问题，建议及时更新控制系统。

可以采用更先进的控制器，以提高软启动器的启动速度和精度，避免出现启动速度慢、启动时电流过大等问题。

电机软启动器的故障分析及优化方案一、引言电机软启动器是工业生产中常见的设备，它可以有效地控制电机的启动过程，降低电流冲击，保护设备和电网。

在长期使用的过程中，电机软启动器也会出现各种故障，影响正常生产。

对电机软启动器的故障进行分析并提出优化方案具有重要的意义。

二、电机软启动器的工作原理电机软启动器主要由控制器、IGBT模块和电容器等组成，通过调节电流和电压的波形，实现电机的平稳启动和速度调节。

在启动过程中，软启动器会逐渐增加电机的电压和频率，避免了传统直接启动时的电流冲击，延长电机和设备的使用寿命，提高了系统的稳定性和可靠性。

1. 过载保护触发在电机启动或运行时，若负载过大，导致电机软启动器的过载保护触发，使得电机无法正常启动或停止。

这种情况一般是由于负载突然增加或负载本身的问题造成的。

解决方法可以通过调整负载，对设备进行维护和修理等方式来解决。

2. 电容器损坏电机软启动器中的电容器是重要的组成部分，它主要用于存储能量，平滑电压波形。

但在长期使用过程中，电容器可能会因为老化、过热等原因损坏，从而导致电机启动速度不稳或无法正常启动。

解决方法是定期进行电容器的检测和更换。

3. 控制器故障电机软启动器的控制器负责控制整个启动过程的逻辑控制，一旦控制器出现故障，就会导致电机无法正常启动或停止。

这种情况可能是由于控制器电路损坏、程序错误等原因造成的。

解决方法可以通过更换控制器或更新程序来解决。

4. IGBT模块故障电机软启动器中的IGBT模块主要用于控制电压和电流的波形，一旦IGBT模块损坏，就会导致电机启动过程中的电压、频率异常，从而影响电机的正常工作。

解决方法是通过更换IGBT模块来解决。

1. 确保设备合理低负载在日常生产中，为了减少电机软启动器的负载，可以通过对设备的合理低负载进行调整，避免瞬间大负载的出现。

可以通过对设备进行检修和维护，调整操作方式等来降低负载的大小。

2. 定期检查和维护电容器电容器是电机软启动器的重要组成部分，定期检查和维护电容器可以避免因为电容器损坏而导致的启动故障。

电机软启动器的故障分析及优化方案
电机软启动器是用于对大型电机进行起动的一种设备。

其主要功能是通过逐步加大电压或电流的方式来实现电机的平稳起动，避免了起动时电流冲击过大，对电机和电网设备造成损坏。

电机软启动器在使用过程中可能会出现故障，影响了电机的起动效果和使用寿命。

下面将对电机软启动器的故障进行分析，并提出优化方案。

一、故障分析
1. 电机起动时间过长：软启动器起动时间过长可能是由于电源电压异常、控制器参数设置不合理、电机内部故障等原因引起的。

解决方法是检查电源电压和电机内部，同时调整控制器参数，提高起动效率。

3. 软启动器温升过高：软启动器温升过高可能是由于电流过大、散热不良、工作环境温度过高等原因引起的。

解决方法是增加散热装置，改善工作环境条件，减少温升。

二、优化方案
1. 确保电源质量：合理选择电源，并对电压进行稳定控制，避免电压波动对软启动器的正常工作产生影响。

2. 设置合理的控制器参数：根据电机的具体要求，合理设置控制器的参数，包括升降速度、起动时间等。

通过参数的优化，提高软启动器的起动效率和精度。

3. 定期检查电机和负载：定期检查电机和负载的状态和匹配程度，如果发现不匹配或故障，及时修复或更换，避免故障扩大。

4. 加强散热和保护措施：通过增加散热装置，提高软启动器的散热性能，避免温升过高。

加装过流保护和过载保护等设备，对软启动器进行全面的保护。

电机软启动器的故障分析和优化方案主要包括：电机起动时间过长、发生过电流、温升过高等问题的分析及解决方法。

通过合理设置参数、定期检查维护和加强保护措施，可以有效提高软启动器的工作效率和可靠性。

配电室名称及设备双重名称工作负责人工作班成员：工作开始时间：年月日时分安全注意事项：1、打开软启动器检修或除尘前，必定确认抽屉柜电源空开已分闸，抽屉已拉出在实验地址，并且悬挂“严禁合闸，有人工作”指示牌。

2、打开软启动器检修或除尘时，再次验明软启动器输入端无电压，并确认软启动器操作面板已无显示，软启动器柜内电源空开必定在“分闸”状态。

3、线路板除尘时要用毛刷刷后风机吹，严禁用湿布擦试或摔打。

4、测电机电缆或电机绝缘时，切记要将软启动器分开才可进行。

5、严禁用湿手操作软启动器。

6、软启动器在保护结束送电试验时，电源空开跳闸，严禁不明原因试送电。

变频器平常保护周期1、新安装运行软启动器运行一个月后要进行初次保护。

2、软启动器平常除尘保护周期为 6 个月。

3、软启动器运行温度高出50℃。

4、软启动器有异音、异味或其他不正常情况。

完成工作内容责任人项目1 工作前一天办理电气管理处第二种停电工作票。

工工具准备：作①、常用电工工具一套；②、万用表一块；③、 0— 1000A 钳形表一只；④、2500V 摇表一块；⑤、吹风机一套；⑥、套筒板手一套；⑦、有的还需米字工前准具或内六方一套；⑧、破布适合；⑨、搬动电源一个；⑩、毛刷一个等。

备工作开始前与主控获取联系，确认要检修或保护的软启动器设备同意停车，3并且停车时间有足够检修或保护所需要的时间；抽经生产车间主控值班人员安排，操作工将设备停运后，确认对应低配室抽屉1柜电流为 0，软启动器面板显示电流为 0，软启动器运行状态为备妥。

屉柜①、断开抽屉柜内空气开关，并拉出柜外。

检②、检查空气开关和中间继电器等无发热现象。

查③、柜内各主回路和控制回路端子接触优异，无过热印迹，接点螺丝紧固。

2及④、插件无发热现象。

维⑤、除尘。

护⑥、盘面指示灯及仪表圆满。

内容⑦、操作机构灵便。

⑧、柜后各控制端子螺丝紧固。

将抽屉插入柜内，主回路动插件不能够带电，并在操作手柄上挂“严禁合闸，3有人工作”指示牌。
