电气照明系统全负荷通电运行试验记录(四)

电气照明系统通电测试检验记录电气照明系统通电测试检验记录是对照明系统的测试和验证，以确定系统在使用前是否能够正常运行和是否满足相关的安全要求。

此文档旨在确保系统的稳定性和安全性，减少在使用中的安全事故事件的发生。

下面是一份电气照明系统通电测试检验记录文档的模板与解析。

Part 1：检查人员基本情况在此处记录参与这次检验的人员姓名及工号，确保检验人员符合安全检验要求，并具有相关的电气工作资质和经验。

Part 2: 工作内容在此处记录该次检验的具体工作内容，例如检查照明系统的电源供应，照明设备是否工作良好等。

Part 3：检查项目在此处记录需要被检查的项目、设备及其他相关信息。

检查过程中，按照安全规范检查照明设施和设备，发现问题应及时记录并解决。

具体的检查项目包括：1. 灯具及电源开关：检查每个照明设备的电源供应是否正常，开关是否操作灵活，是否出现松动、短路及其它异常现象。

2. 电线和连接器：检查电线连接是否紧固，是否有裸露的电线，且双头插头是否符合安全规范等。

3. 接地：检查照明设备是否接地良好，是否达到相应的接地标准及安全规范。

4. 安全装置检验：通过测试各个照明设施的安全装置是否正常操作，并是否符合相关的安全规范，如自动断路器、熔断器等。

Part 4：检查记录在此处记录检查结果、结果评估和其它必需记录的信息。

记录需要包括：1. 经过这次检查，认为系统是否运作正常并符合相关的安全规范。

2. 如果有任何缺失或不合理情况，记录并提供建议和改进意见。

3. 在检查过程中发现的任何故障或异常情况，需要进行详细的记录，并进行跟踪处理。

Part 5：结论在此处进行评估，并得出一个可信的结论，例如：“依据本次检查结果，认为该电气照明系统符合所有相关安全规范，可以正常投入使用。

”Part 6：签名和审核在此处签名并审核，核实检查结果，并对检查结果进行有关评价。

结尾通过以上流程，制定和执行电气照明系统通电测试检验记录，可以确保照明系统在使用前满足所有的安全标准和要求，同时可以在使用过程中减少一系列的安全事故的发生。

照明全负荷试验记录日期：XXXX年XX月XX日试验目的：评估照明系统的工作能力，确保正常运行试验设备：1.照明设备：XX品牌LED灯具，安装于大厅、办公室等重要场所。

2.功率测量仪：用于获取照明设备的实时功率数据。

试验步骤：1.打开照明设备：逐个打开各个灯具，确保所有照明设备能正常开启并发出正常光线。

2.测试大厅照明：在大厅区域进行测试，计时1小时。

-检查灯具数量：保证所有灯具都亮起来。

-检查灯光亮度：观察灯光照明是否均匀，是否明亮。

-检查灯具的稳定性：观察灯具是否有闪烁的现象。

-功率测量：使用功率测量仪，测量大厅照明设备的功率，确保不超过设备额定功率。

-温度检测：使用温度计，测量照明设备的温度，确保不超过设备的温度限制。

3.测试办公室照明：同样的步骤，逐个办公室进行测试，计时30分钟。

4.测试其他场所照明：同样的步骤，逐个场所进行测试，根据各场所具体情况，计时20-60分钟。

5.总结评估：根据以上测试结果，对照明系统的整体工作能力进行评估。

试验结果：1.灯具数量：在全负荷试验过程中，所有灯具都能成功点亮。

2.灯光亮度：各个测试场所的灯光照明均匀，明亮度符合预期。

3.灯具稳定性：在测试过程中，没有出现灯具闪烁的情况，保持稳定。

4.功率测量：根据功率测量仪的数据，大厅照明系统的总功率为XXX 瓦，小于设备额定功率。

5.温度检测：根据温度计的测量，照明设备的最高温度为XX摄氏度，低于设备的温度限制。

评估结论：根据试验结果，在全负荷试验过程中，照明系统表现出良好的工作能力。

灯具数量能满足需求，灯光亮度均匀明亮，灯具稳定性良好，功率在额定范围内，温度控制合理，没有出现超温现象。

总体而言，照明系统能正常运行并满足工作要求。

建议：1.定期进行照明设备的维护和保养，以确保其长期稳定运行和高效性能。

2.在照明设备寿命结束或出现故障时，及时更换并进行相应的测试和评估，以保证照明系统的持续可靠运行。

3.根据实际需求和节能要求，考虑使用更节能的灯具或灯具控制系统，以提高照明系统的能效。

电照明系统全负荷试车录音电照明系统全负荷试车录音电照明系统全负荷试车记录检查（电）表共152页第一页单位（隶属单位）工程名称施工单位建筑种类民用住所建筑总照明配合设计负荷AL2（10#建筑物3204号）四十四。

电箱编号（A）试运转总开关额定电流（A）2016.02.25, 50.日期连续运转总电源线模型和线路。

名牙齿时间（h）芯断面（mm）8. BV - 0.75kv - 3 * 16试验韵。

照明系统灯所有投入运转，经过8h通电试验运转，空气开关、照明灯具、开关等运转状况正常。

切合设计要乞降规范。

详细营运数据记录以下。

25日08:30电流39.3A，电压220V行。

25日10:30电流40.1A，电压215V25日12:30电流39.4A，电压225V友情25日14:30电流39.7A，电压225V25日16:30电流40.1A，电压215V状况。

/办理状况结论切合要求专业技术人员专业监理工程师质检员施工（建设公司项目单位施工单位专业技术负责人）记录员电照明系统全负荷试车记录检查（电）表共152页第2页单位（隶属单位）工程名称施工单位建筑种类民用住所建筑总照明配合设计负荷（10#建筑物3202号）AL 1 30.麻。

电箱编号（A）试运转总开关额定电流（A）2016.02.25 40日期连续运转总电源进线型号及线2时间（h）芯截面（mm）8 BV-0.75kV-3*10试。

n/a.运气照明系统灯具均投入运转，经8h通电试运转，空气开关及照明灯具，开关等运转状况正常，切合设计要乞降规范规定.详细运转数以下：25日08:30电流29.8A，行。

25日10:30 25日电流30.1A，电压225V12:30电流30.4A，电压225V友情25日14:30 25日电流29.6A，电压220V16:30电流29.1A，电压215V状况。

存在问题/办理状况结论切合要求专业技术人员专业监理工程师施工质量检查员（建设公司项目单位。

电气照明系统通电测试检验记录一、检测准备1.检测单位：XXXX电气工程有限公司2.项目名称：电气照明系统通电测试检验3.施工单位：XXXX建筑工程有限公司4.施工地点：XX市XX区XX街道XX号5.检测时间：2024年X月X日二、检测设备1.电源：交流电源2.电流表：数字式电流表3.电阻表：数字式电阻表4.开关：详细列表见附表三、检测内容及步骤1.检测内容：对电气照明系统进行通电测试，检验其运行情况及安全性。

2.检测步骤：(1)检查电源连接线路是否良好并接通电源，确认正负线正确连接。

(2)检查电气照明系统开关是否处于关闭状态，按照房间序号逐一进行开关测试。

(3)分别使用电流表和电阻表对电气设备和线路进行测试，记录测试数值。

(4)检查照明系统内的线路连接是否牢固，是否存在短路或接触不良等情况。

(5)检查照明设备灯泡是否亮起，是否亮度正常，并记录异常情况。

四、检测结果1.电源连接线路检测结果：正常连接，电源稳定。

2.开关测试结果：各房间开关测试正常。

3.电流表和电阻表测试结果见附表。

4.线路连接检测结果：线路连接牢固，无短路或接触不良情况。

5.照明设备测试结果：灯泡亮度正常，无异常情况。

五、存在问题及处理意见1.问题描述：房间2号开关无法正常开启照明设备。

处理意见：检查2号开关及连接线路，排除故障并修复。

六、检测人员1.主持人：XXX2.参与人员：XXX、XXX、XXX附表：电流表和电阻表测试结果电流表测试结果：房间编号测试数值(A)12.322.532.242.4电阻表测试结果：房间编号测试数值(Ω)115214316415以上为电气照明系统通电测试检验记录，共计1200字。

电气照明系统全负荷试运行记录检验（电）表5.3.1－2 共152页第1页单位（子单位）工程名称施工单位建筑类别民用住宅建筑总照明配电箱位号AL2（10#楼3204户）设计负荷（A）40.4试运行日期2016.02.25 总开关额定电流（A）50连续运行时间（h）8总电源进线型号及线芯截面（mm2）BV-0.75kV-3*16试运行情况照明系统灯具均投入运行，经8h通电试运行，空气开关及照明灯具、开关等运行情况正常，符合设计要求和规范规定。

具体属运行数据记录如下： 25日08：30 电流 39.3A，电压 220V25日10：30 电流 40.1A，电压 215V25日12：30 电流 39.4A，电压 225V25日14：30 电流 39.7A，电压 225V25日16：30 电流 40.1A，电压 215V存在问题处理情况/结论符合要求专业监理工程师（建设单位项目专业技术负责人）施工单位专业技术负责人质检员施工员记录员检验（电）表5.3.1－2 共152页第2页单位（子单位）工程名称施工单位建筑类别民用住宅建筑总照明配电箱位号AL1（10#楼3202户）设计负荷（A）30.3试运行日期2016.02.25 总开关额定电流（A）40连续运行时间（h）8总电源进线型号及线芯截面（mm2）BV-0.75kV-3*10试运行情况照明系统灯具均投入运行，经8h通电试运行，空气开关及照明灯具、开关等运行情况正常，符合设计要求和规范规定。

具体属运行数据记录如下：25日08：30 电流 29.8A，电压 215V25日10：30 电流 30.1A，电压 225V25日12：30 电流 30.4A，电压 225V25日14：30 电流 29.6A，电压 220V25日16：30 电流 29.1A，电压 215V存在问题处理情况/结论符合要求专业监理工程师（建设单位项目专业技术负责人）施工单位专业技术负责人质检员施工员记录员检验（电）表5.3.1－2 共152页第3页单位（子单位）工程名称施工单位建筑类别民用住宅建筑总照明配电箱位号AL1（10#楼3203户）设计负荷（A）30.3试运行日期2016.02.25 总开关额定电流（A）40连续运行时间（h）8总电源进线型号及线芯截面（mm2）BV-0.75kV-3*10试运行情况照明系统灯具均投入运行，经8h通电试运行，空气开关及照明灯具、开关等运行情况正常，符合设计要求和规范规定。

8电气照明通电试运行记录日期：XX年XX月XX日地点：XX工厂记录人：XX受试设备：电气照明系统1.试运行前准备工作：a.检查电气照明设备的安装情况，确认线路连接正确并紧固可靠。

b.检查所有照明设备的灯泡是否安装正确，并进行必要的更换。

c.检查照明设备的开关是否正常工作，并进行必要的清洁和维护。

d.安装临时照明灯和紧急照明设备，以确保在试运行过程中发生意外时有足够的照明。

e.发布通知，通知相关人员在试运行期间避免在照明设备附近进行过多的活动，以确保人员安全。

2.试运行过程：a.时间：XX时XX分方法：将主电源接入照明设备，确保线路电压恢复正常，并进行全面的试运行。

结果：照明设备全部正常工作，灯泡亮度均匀，开关操作灵活可靠。

b.时间：XX时XX分方法：对照明设备进行数分钟的持续运行，观察其是否有异常现象。

结果：照明设备运行期间无任何异常现象，灯泡亮度保持稳定。

c.时间：XX时XX分方法：对照明设备进行数小时的持续运行，检测其性能和可靠性。

结果：设备运行期间无任何故障，灯泡正常照明，开关操作依然灵活可靠。

3.问题记录与解决：a.时间：XX时XX分问题描述：XX号照明设备灯泡亮度不均匀，有些地方较暗，有些地方较亮。

解决方法：检查该设备的线路连接情况，发现一些接头松动，重新紧固后问题解决。

b.时间：XX时XX分问题描述：XX号照明设备开关无法正常操作，无法打开照明设备。

解决方法：检查该设备的开关连接情况，发现开关损坏，更换新的开关后问题解决。

4.试运行总结：本次电气照明通电试运行顺利完成，设备运行稳定并无故障。

经过试运行验证，电气照明系统达到了预期的效果和要求。

通过对问题的及时发现和解决，确保了照明系统的正常运行。

在实际使用中，我们将继续密切监测照明设备的运行情况，及时进行维护和保养，以确保其长期、稳定、高效地工作。

签字：。

电气照明动力全负荷试运行记录试运行日期：[日期]试运行时间：[时间]试运行人员：[姓名]一、试运行目的：为了验证电气照明动力设备在全负荷下的运行情况，评估其性能和稳定性。

二、试运行设备：1.电气设备-电源：[电源信息]-配电箱：[配电箱信息]-照明设备：[照明设备信息]2.动力设备-发电机：[发电机信息]-燃油系统：[燃油系统信息]-冷却系统：[冷却系统信息]-启动系统：[启动系统信息]-控制系统：[控制系统信息]三、试运行步骤：1.检查准备工作：-检查发电机及燃油箱油位，确认充足；-检查动力设备冷却液温度，确认在正常范围内；-检查电源电压稳定，保证稳定输出；-检查照明设备，确保完好无损；-确保试运行人员佩戴好个人防护设备。

2.开启电源：-启动电源，确保电源输出正常；-检查配电箱，确认所有线路接线牢固；-检查照明设备，确认灯泡正常工作。

3.启动发电机：-打开发电机控制箱，启动发电机；-检查燃油系统，确认供油顺畅；-检查冷却系统，观察水温升高情况；-检查发电机启动系统，确认启动正常。

4.运行观察：-观察发电机运行情况，确保平稳运行；-通过电压表和电流表监测输出电压和电流；-观察照明设备工作情况，确认正常照明；-检查发电机燃油消耗情况，确认正常。

5.全负荷运行：-逐步增加负载，进行全负荷运行测试；-检查设备在全负荷下的性能和稳定性；-监测发电机输出功率和功率因数。

6.停止运行：-降低负载至零，停止运行；-关闭发电机控制箱；-检查发电机冷却系统，观察水温下降情况；-检查设备运行过程中的异常情况。

四、试运行结果：1.电气设备试运行结果：-电源输出压力正常，稳定性良好；-配电箱线路接线牢固；-照明设备正常工作，亮度适宜。

2.动力设备试运行结果：-发电机启动正常，运行平稳；-燃油系统供油顺畅，燃油消耗正常；-冷却系统有效降低水温，稳定运行；-控制系统运行正常，功率因数满足要求。

五、试运行结论：经过全负荷试运行，电气照明动力设备表现出良好的性能和稳定性。

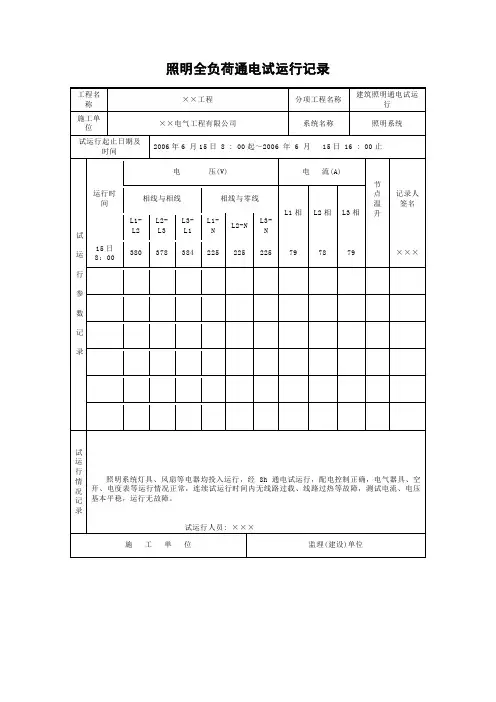

电气照明（动力）全负荷试运行记录 工程名称 施工单位 分项工程名称 监理（建设） 单位

开始试验时间 年 月 日 时 分 结束试验时间 年 月 日 时 分

设计电流（A） L1： L2： L3； 额定电压 （V）

负荷运行记录表

运行时间 运行电流（A） 运行电压（V）

L1 L2 L3 N L1－L2 L2－L3 L3－L1 L1－N L2－N L3－N

运行情况记录

结论 施工单位 监理（建设）单位 试验人： 项目专业质量检查员： 项目专业技术负责人： 专业监理工程师： （建设单位项目专业负责人） 说 明 1.该表主要作用是通过全负荷试运行来检验电气系统的负荷能力。因此工程完工，绝缘电阻测试合格后，应对电气照明（动力）公建按楼层、区段，住宅楼按单元并达到或接近设计负荷做全负荷试验（公建工程为24小时，住宅工程为8小时）以检测导线、电气配电设备的发热稳定性和安全性。在试验时，建设、监理、施工单位应安排专人密切注意检查，以防突发事故。要求三相负荷基本平衡，导线不过热，电气设备运转正常。 2.试验部位：住宅宜按单元，公建宜按区段、楼层或电源能够承受的电气系统。 3.设计电流：设计满负荷时的线电流。 4.运行电流、电压：按每2小时记录值填写。 5 负荷运行记录：将试运行区域内的所有用电设备插座加上模拟负荷，全部开启，达到了设计负荷，在试运行中各责任方安排了专人不停巡视检查，并2小时做一次记录，对于运行中所发生的问题都进行了消除。 6 结论：经试运行三相负荷平衡，开关（尤其应注意柜、箱内的开关）、线路不过热，电器设备运转正常，能满足安全及功能要求。

电气照明系统全负荷试运行记录检验（电）表5.3.1－2 共152页第1页单位（子单位）工程名称施工单位建筑类别民用住宅建筑总照明配电箱位号AL2（10#楼3204户）设计负荷（A）40.4试运行日期2016.02.25 总开关额定电流（A）50连续运行时间（h）8总电源进线型号及线芯截面（mm2）BV-0.75kV-3*16试运行情况照明系统灯具均投入运行，经8h通电试运行，空气开关及照明灯具、开关等运行情况正常，符合设计要求和规范规定。

具体属运行数据记录如下： 25日08：30 电流 39.3A，电压 220V25日10：30 电流 40.1A，电压 215V25日12：30 电流 39.4A，电压 225V25日14：30 电流 39.7A，电压 225V25日16：30 电流 40.1A，电压 215V存在问题处理情况/结论符合要求专业监理工程师（建设单位项目专业技术负责人）施工单位专业技术负责人质检员施工员记录员检验（电）表5.3.1－2 共152页第2页单位（子单位）工程名称施工单位建筑类别民用住宅建筑总照明配电箱位号AL1（10#楼3202户）设计负荷（A）30.3试运行日期2016.02.25 总开关额定电流（A）40连续运行时间（h）8总电源进线型号及线芯截面（mm2）BV-0.75kV-3*10试运行情况照明系统灯具均投入运行，经8h通电试运行，空气开关及照明灯具、开关等运行情况正常，符合设计要求和规范规定。

具体属运行数据记录如下：25日08：30 电流 29.8A，电压 215V25日10：30 电流 30.1A，电压 225V25日12：30 电流 30.4A，电压 225V25日14：30 电流 29.6A，电压 220V25日16：30 电流 29.1A，电压 215V存在问题处理情况/结论符合要求专业监理工程师（建设单位项目专业技术负责人）施工单位专业技术负责人质检员施工员记录员检验（电）表5.3.1－2 共152页第3页单位（子单位）工程名称施工单位建筑类别民用住宅建筑总照明配电箱位号AL1（10#楼3203户）设计负荷（A）30.3试运行日期2016.02.25 总开关额定电流（A）40连续运行时间（h）8总电源进线型号及线芯截面（mm2）BV-0.75kV-3*10试运行情况照明系统灯具均投入运行，经8h通电试运行，空气开关及照明灯具、开关等运行情况正常，符合设计要求和规范规定。
