三相异步电动机的额定参数

三相异步电动机铭牌型号参数要正确使用电动机，必需要看懂铭牌。

今以Y132M-4型电动机为例，来说明铭牌上各个数据的意义。

三相异步电动机型号Y132M—4 功率7.5kW 频率50Hz 电压380V 电流75.4A 接法转速1 440 r/min 绝缘等级B 工作方式连续X年X月XXX编号XX 电机厂此外，它的主要技术数据还有：功率因数0.85，效率87%。

1、型号为了适应不同用途和不同工作环境的需要，电动机制成不同的系列，每种系列用各种型号表示。

型号说明，例如此外，它的主要技术数据还有：功率因数0.85，效率87%。

1、型号为了适应不同用途和不同工作环境的需要，电动机制成不同的系列，每种系列用各种型号表示。

型号说明，例如异步电动机的产品名称及其汉字意义摘录于表2中。

表2异步电动机的产品名称产品名称新汉字意义老异步电动机Y异J，JO绕线型异步电动机YR 异绕JR，JRO防爆型异步电动机YB异爆JB，JBS高起动转矩异步电动机YQ异起JQ，JQO 小型Y，Y－L系列笼型异步电动机是取代JO系列的新产品，封闭自扇冷式。

Y系列定子绕组为铜线，Y—L系列为铝线。

电动机功率是0.55~90kW。

同样功率的电动机，Y系列比系列体积小，重量轻，效率高。

2、接法这是指定子三相绕组的接法。

一般笼型电动机的接线盒中有六根引出线，标有，其中：是第一相绕组的两端(旧标号是)；是其次相绕组的两端(旧标号是)；是第三相绕组的两端(旧标号是)。

假如分别为三相绕组的始端(头)，则是相应的末端(尾)。

这六个引出线端在接电源之前，相互间必需正确连接。

连接方法有星形(Y)联结和三角形()联结两种(图1)。

通常三相异步电动机自3kW 以下者，连接成星形；自4kW以上者，连接成三角形。

图1 定子绕组的星形联结和三角形联结3. 电压铭牌上所标的电压值是指电动机在额定运行时定子绕组上应加的线电压值。

一般规定电动机的电压不应髙于或低于额定值的5%。

三相异步电动机的的额定电流算法
1.确定额定功率（P）和额定电压（V）：首先需要确定异步电动机的
额定功率和额定电压。

额定功率是指电动机能持续运行的功率，通常以千
瓦（kW）为单位。

额定电压是指电动机设计的工作电压，通常以伏特（V）为单位。

2. 计算额定功率因素（Power Factor）：功率因素是电动机额定功
率的cosθ值，其中θ是电流与电压之间的相角。

功率因素是衡量电动
机效能的重要参数，通常需要根据实际情况进行估算。

在实际应用中，通
常采用0.8到0.9之间的功率因素。

3.计算额定电流（I）：额定电流可以通过以下公式计算：
I = P / (sqrt(3) * V * PF)
其中，sqrt(3)是三相电压的倍数，即1.732
4.举例计算：假设一个三相异步电动机的额定功率为10kW，额定电
压为380V，功率因素为0.85、那么，计算过程如下：
-计算额定电流：
I=10/(1.732*380*0.85)
≈17A
因此，这个三相异步电动机的额定电流为大约17安培。

请注意，这
只是一个示例，实际计算中需要根据具体的电机参数和要求进行计算。

总结起来，三相异步电动机的额定电流可以通过确定额定功率和额定
电压，计算功率因素，然后利用公式进行计算。

这个算法可以帮助工程师
和技术人员确定电动机的额定电流，从而为电动机的设计和应用提供指导。

三相异步电动机18.5kw铭牌参数及解读三相异步电动机的铭牌参数是了解和使用电动机的关键信息，它提供了电动机的主要技术数据和使用条件。

以下是一些常见的铭牌参数及其含义：型号：型号代表了电动机的系列和规格，不同的型号适用于不同的用途和工作环境。

额定功率：额定功率是指电动机在额定工作条件下所能输出的最大功率，通常以千瓦（kW）为单位表示。

这个参数决定了电动机的工作能力和使用范围。

频率：频率指的是电动机所接交流电源的频率，中国的标准电源频率为50Hz。

额定转速：额定转速是电动机在额定电压、额定频率和额定功率下的每分钟转速，通常以转/分钟（r/min）表示。

不同的极数会有不同的额定转速，例如2极电机约为2930r/min，4极电机约为1440r/min。

额定电压：额定电压是电动机正常工作时应加在其接线端的电压值，通常以伏特（V）为单位表示。

额定电流：额定电流是在额定电压和额定功率下，电动机正常运行时的电流值，以安培（A）为单位。

功率因数：功率因数是电动机在额定负载时的功率因数，它是衡量电动机效率的一个指标。

绝缘等级：绝缘等级表示电动机绕组所用的绝缘材料的耐热等级，如B 级、F级等。

防护等级：防护等级说明电动机的外壳对防止固体异物和水进入的保护能力，如IP44、IP55等。

工作制：工作制表明电动机可以连续运行的时间长度和顺序，如S1表示连续工作制，S2表示短时工作制等。

冷却方式：冷却方式说明电动机采用的冷却方法，如自然风冷（IC）、强制风冷（AF）等。

出厂日期：指出该电动机的生产日期。

制造厂名：生产该电动机的制造商名称。

其他信息：可能还包括其他一些技术参数或使用说明，如重量、尺寸、安装方式、轴承类型等。

了解这些参数对于正确选择、使用和维护电动机至关重要。

在选择电动机时，应根据实际工作负载和工作环境来确定所需的额定功率和其他相关参数。

同时，铭牌上的参数也是维修电动机时的重要参考依据。

三相异步电动机铭牌参数解读摘要：1.三相异步电动机铭牌的参数分类2.电气参数值详细解读3.电机特性详细解读4.铭牌参数的实际应用正文：三相异步电动机铭牌参数解读三相异步电动机是一种常见的电动机类型，被广泛应用于各种工业生产场景。

为了更好地了解和掌握这种电动机的性能和使用条件，我们需要对其铭牌上的参数进行详细解读。

首先，三相异步电动机铭牌上的参数可以分为两类：电气参数值和电机特性。

电气参数值主要包括电机的额定电压、额定电流、额定功率等。

这些参数是电动机正常运行时所需的电压、电流和输出功率。

其中，额定电压是指电动机在正常运行时所需的线电压，一般以伏特（V）或千伏（KV）表示；额定电流是指电动机在正常运行时所需的电流，单位为安培（A）；额定功率是指电动机在正常运行时输出的机械功率，单位为千瓦（KW）。

电机特性主要包括电机的型号、磁极数、工作制、功率因数、防护等级、频率、噪声等级等。

这些参数描述了电动机的性能、使用环境和工作条件。

其中，型号是电动机的产品名称代号，用于区分不同系列和类型的电动机；磁极数是指电动机的磁极数量，会影响电动机的转速和输出扭矩；工作制是指电动机的工作方式，包括连续运行、间歇运行和短时运行等；功率因数是指电动机的功率因数，影响电动机的能效和电网稳定性；防护等级是指电动机的防护能力，包括防尘、防水、防爆等；频率是指电动机的供电频率，一般为50Hz 或60Hz；噪声等级是指电动机运行时产生的噪声大小，单位为分贝（dB）。

在实际应用中，我们需要根据电动机的铭牌参数选择合适的电源、保护设备和控制装置，以确保电动机能够安全、稳定地运行。

同时，我们也需要定期检查电动机的运行状态，及时发现和处理异常情况，以保证电动机的正常运行和使用寿命。

总之，三相异步电动机铭牌参数是我们了解和掌握电动机性能和使用条件的重要依据。

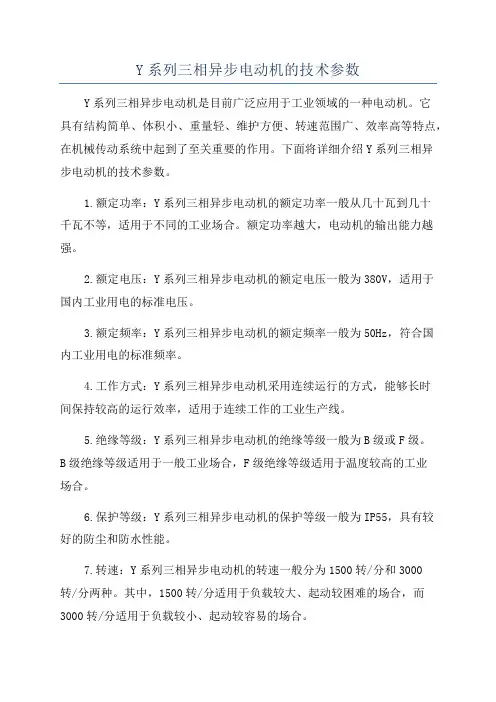

Y系列三相异步电动机的技术参数Y系列三相异步电动机是目前广泛应用于工业领域的一种电动机。

它具有结构简单、体积小、重量轻、维护方便、转速范围广、效率高等特点，在机械传动系统中起到了至关重要的作用。

下面将详细介绍Y系列三相异步电动机的技术参数。

1.额定功率：Y系列三相异步电动机的额定功率一般从几十瓦到几十千瓦不等，适用于不同的工业场合。

额定功率越大，电动机的输出能力越强。

2.额定电压：Y系列三相异步电动机的额定电压一般为380V，适用于国内工业用电的标准电压。

3.额定频率：Y系列三相异步电动机的额定频率一般为50Hz，符合国内工业用电的标准频率。

4.工作方式：Y系列三相异步电动机采用连续运行的方式，能够长时间保持较高的运行效率，适用于连续工作的工业生产线。

5.绝缘等级：Y系列三相异步电动机的绝缘等级一般为B级或F级。

B级绝缘等级适用于一般工业场合，F级绝缘等级适用于温度较高的工业场合。

6.保护等级：Y系列三相异步电动机的保护等级一般为IP55，具有较好的防尘和防水性能。

7.转速：Y系列三相异步电动机的转速一般分为1500转/分和3000转/分两种。

其中，1500转/分适用于负载较大、起动较困难的场合，而3000转/分适用于负载较小、起动较容易的场合。

8.性能指标：Y系列三相异步电动机的效率一般在80%以上，功率因素一般在0.8以上，噪音水平一般在85dB以下。

9.起动方式：Y系列三相异步电动机有直接起动和启动器起动两种方式。

直接起动适用于负载较小、机械起动转矩较小的场合；启动器起动适用于负载较大、机械起动转矩较大的场合。

10.结构特点：Y系列三相异步电动机的结构特点主要包括定子、转子、前后轴承和外壳等部分。

其中，定子和转子分别由铁心和绕组组成，前后轴承用于支撑旋转部件，外壳用于保护电机内部部件。

总结起来，Y系列三相异步电动机具有额定功率、额定电压、额定频率、工作方式、绝缘等级、保护等级、转速、性能指标、起动方式和结构特点等方面的技术参数。

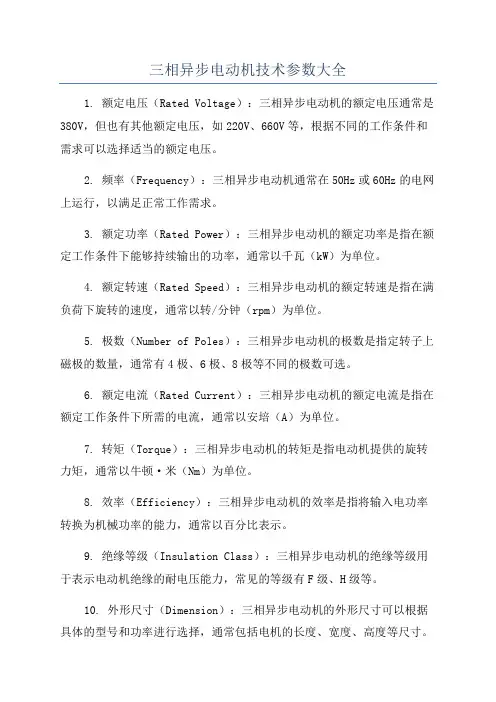

三相异步电动机技术参数大全1. 额定电压（Rated Voltage）：三相异步电动机的额定电压通常是380V，但也有其他额定电压，如220V、660V等，根据不同的工作条件和需求可以选择适当的额定电压。

2. 频率（Frequency）：三相异步电动机通常在50Hz或60Hz的电网上运行，以满足正常工作需求。

3. 额定功率（Rated Power）：三相异步电动机的额定功率是指在额定工作条件下能够持续输出的功率，通常以千瓦（kW）为单位。

4. 额定转速（Rated Speed）：三相异步电动机的额定转速是指在满负荷下旋转的速度，通常以转/分钟（rpm）为单位。

5. 极数（Number of Poles）：三相异步电动机的极数是指定转子上磁极的数量，通常有4极、6极、8极等不同的极数可选。

6. 额定电流（Rated Current）：三相异步电动机的额定电流是指在额定工作条件下所需的电流，通常以安培（A）为单位。

7. 转矩（Torque）：三相异步电动机的转矩是指电动机提供的旋转力矩，通常以牛顿·米（Nm）为单位。

8. 效率（Efficiency）：三相异步电动机的效率是指将输入电功率转换为机械功率的能力，通常以百分比表示。

9. 绝缘等级（Insulation Class）：三相异步电动机的绝缘等级用于表示电动机绝缘的耐电压能力，常见的等级有F级、H级等。

10. 外形尺寸（Dimension）：三相异步电动机的外形尺寸可以根据具体的型号和功率进行选择，通常包括电机的长度、宽度、高度等尺寸。

11. 重量（Weight）：三相异步电动机的重量是指电动机本身的重量，通常以千克（kg）为单位。

12. 负载类型（Load Type）：三相异步电动机的负载类型可以分为恒转矩负载和恒功率负载等，不同的负载类型对电动机的性能和控制有影响。

13. 起动方式（Starting Mode）：三相异步电动机的起动方式可以是直接起动、降压起动、星角起动等，起动方式的选择可以根据具体的需求和工作条件确定。

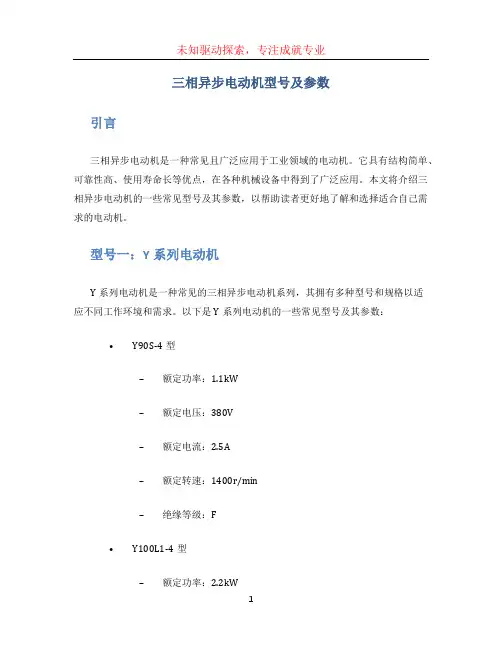

三相异步电动机型号及参数引言三相异步电动机是一种常见且广泛应用于工业领域的电动机。

它具有结构简单、可靠性高、使用寿命长等优点，在各种机械设备中得到了广泛应用。

本文将介绍三相异步电动机的一些常见型号及其参数，以帮助读者更好地了解和选择适合自己需求的电动机。

型号一：Y系列电动机Y系列电动机是一种常见的三相异步电动机系列，其拥有多种型号和规格以适应不同工作环境和需求。

以下是Y系列电动机的一些常见型号及其参数：•Y90S-4型–额定功率：1.1kW–额定电压：380V–额定电流：2.5A–额定转速：1400r/min–绝缘等级：F•Y100L1-4型–额定功率：2.2kW–额定电流：4.9A–额定转速：1400r/min–绝缘等级：F•Y132S-4型–额定功率：5.5kW–额定电压：380V–额定电流：12.4A–额定转速：1440r/min–绝缘等级：FY系列电动机广泛应用于食品加工、制造业、冶金、矿山等领域，适用于各类传动设备。

型号二：J系列电动机J系列电动机是另一种常见的三相异步电动机系列，其具有结构紧凑、体积小、重量轻等优点，适用于空间有限的场合。

以下是J系列电动机的一些常见型号及其参数：•JY80S2型–额定电压：380V–额定电流：1.3A–额定转速：2800r/min–绝缘等级：F•JY90L-2型–额定功率：2.2kW–额定电压：380V–额定电流：5A–额定转速：2800r/min–绝缘等级：F•JY112M-2型–额定功率：4kW–额定电压：380V–额定电流：8.8A–额定转速：2860r/min–绝缘等级：FJ系列电动机广泛应用于风机、水泵、压缩机等设备中，特别适合空间有限且功率要求较小的场合。

型号三：Y2系列电动机Y2系列电动机是Y系列电动机的升级版，其在结构和技术上进行了改进和优化，具有更低的噪音和更高的效率。

以下是Y2系列电动机的一些常见型号及其参数：•Y2-90S-2型–额定功率：2.2kW–额定电压：380V–额定电流：5.2A–额定转速：2800r/min–绝缘等级：F•Y2-100L-2型–额定功率：3kW–额定电压：380V–额定电流：6.9A–额定转速：2800r/min–绝缘等级：F•Y2-132S1-2型–额定功率：7.5kW–额定电压：380V–额定电流：16.5A–额定转速：2840r/min–绝缘等级：FY2系列电动机可以广泛应用于飞机、机车、电力等领域，适用于各类高性能传动设备。

三相异步电机是工业生产中常见的一种电动机，其最大电流和额定电流是其运行时需要重点考虑的参数。

本文将从三相异步电机的基本原理、最大电流和额定电流的定义和计算方法、影响最大电流和额定电流的因素等方面进行探讨。

一、三相异步电机的基本原理1. 三相异步电机的结构和工作原理三相异步电机是由定子和转子组成的。

定子上绕有三组对称分布的绕组，每组绕组都通过电源进行供电，并依次相位延时。

转子则由绕组和铁芯构成，转子的绕组被异步电机运行时产生的转子感应电动势激励，从而产生转矩，驱动机械设备运行。

2. 三相异步电机的运行特性三相异步电机在运行时，其最大电流和额定电流是其电气特性的重要指标。

最大电流通常是指在短时间内，电机能够承受的最大电流值，而额定电流则是指电机长时间运行时所能承受的电流值。

二、最大电流和额定电流的定义和计算方法1. 最大电流的定义和计算方法最大电流是指在短时间内，电动机能够承受的最大电流值。

其计算方法一般是根据电机的额定功率和额定电压来确定的，计算公式如下：最大电流= 3 × 额定功率÷ (√3 × 额定电压× 功率因数)2. 额定电流的定义和计算方法额定电流是电机长时间运行时所能承受的电流值。

其计算方法也是根据电机的额定功率和额定电压来确定的，计算公式如下：额定电流 = 额定功率÷ (√3 × 额定电压× 功率因数)三、影响最大电流和额定电流的因素1. 电机的轴向长度电机的轴向长度会影响其铁心的长度和导体的布置，从而影响电机的最大电流和额定电流。

2. 绕组的绕组方式电机的绕组方式，如圆排绕组、梯形绕组等，会影响绕组的填充系数和电机的电磁特性，进而影响最大电流和额定电流。

3. 电机的冷却方式电机的冷却方式，如自冷却方式和强迫通风冷却方式，会影响电机的散热能力，进而影响最大电流和额定电流。

4. 电机的工作环境电机的工作环境，如温度、湿度等，也会对电机的散热和绝缘性能产生影响，从而影响最大电流和额定电流。

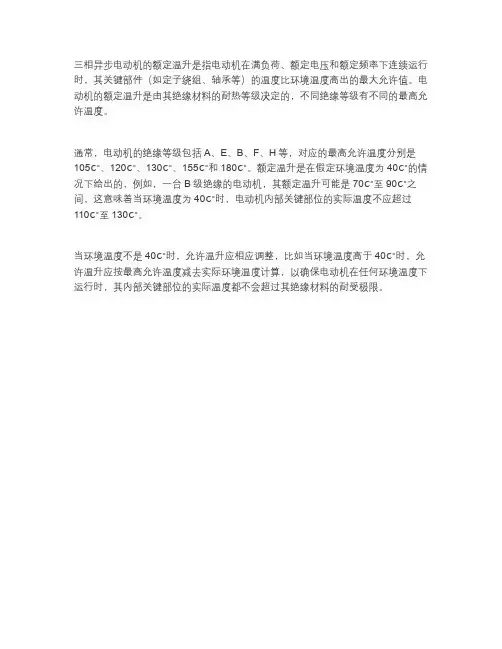

三相异步电动机的额定温升是指电动机在满负荷、额定电压和额定频率下连续运行时，其关键部件（如定子绕组、轴承等）的温度比环境温度高出的最大允许值。

电动机的额定温升是由其绝缘材料的耐热等级决定的，不同绝缘等级有不同的最高允许温度。

通常，电动机的绝缘等级包括A、E、B、F、H等，对应的最高允许温度分别是105℃、120℃、130℃、155℃和180℃。

额定温升是在假定环境温度为40℃的情况下给出的，例如，一台B级绝缘的电动机，其额定温升可能是70℃至90℃之间，这意味着当环境温度为40℃时，电动机内部关键部位的实际温度不应超过110℃至130℃。

当环境温度不是40℃时，允许温升应相应调整，比如当环境温度高于40℃时，允许温升应按最高允许温度减去实际环境温度计算，以确保电动机在任何环境温度下运行时，其内部关键部位的实际温度都不会超过其绝缘材料的耐受极限。

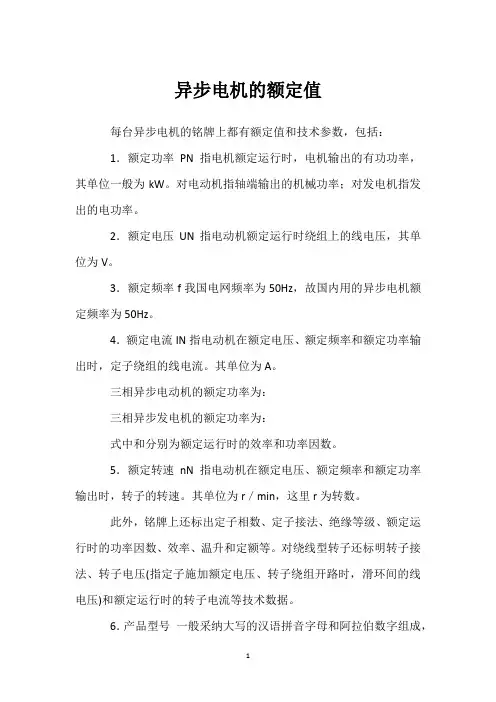

异步电机的额定值
每台异步电机的铭牌上都有额定值和技术参数，包括：
1．额定功率PN指电机额定运行时，电机输出的有功功率，其单位一般为kW。

对电动机指轴端输出的机械功率；对发电机指发出的电功率。

2．额定电压UN指电动机额定运行时绕组上的线电压，其单位为V。

3．额定频率f我国电网频率为50Hz，故国内用的异步电机额定频率为50Hz。

4．额定电流IN指电动机在额定电压、额定频率和额定功率输出时，定子绕组的线电流。

其单位为A。

三相异步电动机的额定功率为：
三相异步发电机的额定功率为：
式中和分别为额定运行时的效率和功率因数。

5．额定转速nN 指电动机在额定电压、额定频率和额定功率输出时，转子的转速。

其单位为r／min，这里r为转数。

此外，铭牌上还标出定子相数、定子接法、绝缘等级、额定运行时的功率因数、效率、温升和定额等。

对绕线型转子还标明转子接法、转子电压(指定子施加额定电压、转子绕组开路时，滑环间的线电压)和额定运行时的转子电流等技术数据。

6．产品型号一般采纳大写的汉语拼音字母和阿拉伯数字组成，
如Y系列三相异步电机的型号意义表示如下：。

三相异步电动机功率的计算
额定功率=√3×额定电流×额定电压×功率因数×效率
其中，√3是根号3，用于计算三相电流。

额定电流是指电动机在额定电压下的运行电流，额定电压是指电动机在额定功率下的运行电压，功率因数是指电动机的功率因数，效率是指电动机的额定效率。

在计算过程中，首先需要确定电动机的额定电流和额定电压。

这两个参数可以在电动机的名称牌上找到，通常以安培(A)和伏特(V)为单位进行标明。

然后，需要确定电动机的功率因数和效率。

功率因数是一个无量纲的比值，表示有功功率与视在功率的比值，通常以小数形式表示。

效率则表示电动机的能量转换效率，通常以百分比的形式表示。

在实际计算中，还需要注意一些细节。

首先，要确保所使用的参数单位一致，如电流单位要与电动机的额定电流单位相同。

其次，要考虑到电动机的工作条件，如电动机是否处于额定负载下。

如果电动机处于非额定载荷下工作，需要根据实际负载情况进行修正计算。

此外，还需要注意电动机启动和运行时的功率需求。

在电动机启动阶段，需要考虑电动机启动电流和启动功率，通常会有启动倍数的要求；在电动机运行阶段，需要考虑负载的变化和功率需求的波动，以确保电动机运行稳定。

综上所述，三相异步电动机功率的计算是一个综合考虑各种参数和工作条件的过程。

只有通过准确计算，才能确定电动机的额定功率，从而确保电动机能够正常运行并满足实际需求。

在实际应用中，通常需要根据电动机的具体情况和实际工作条件进行合理的参数选择和计算。

三相交流异步电动机额定转速
三相交流异步电动机额定转速是指电动机在额定功率下所达到的转速。

额定转速是电动机的重要参数之一，通常在电动机铭牌上会标明。

不同类型、不同规格的电动机额定转速不同，一般国内的三相异步电动机额定转速为3000转/分和1500转/分两种。

其中，3000转/分是高速电机，适用于有一定负载的场合，如风扇、压缩机、水泵等；1500转/分则是低速电机，适用于需要大转矩、低速运转的场合，如起重机、磨床、轧机等。

除此之外，还有其他额定转速的电动机，如750转/分、1000转/分等，但使用较少。

电动机的额定转速与其线圈绕组的匝数、电动机内部的磁场结构等因素有关。

一般情况下，电动机的额定转速越高，电机的功率密度越大，性能越好，但其成本也会相应提高。

因此，在选型时需根据具体的使用要求和经济实际情况进行综合考虑。

电动机在运转过程中，其实际转速可能会有所偏差，即转速与额定转速有所差别。

这个差别被称为转速偏差。

转速偏差可能由电动机自身的性能、负载变化、电源电压等因素造成。

在实际应用中，需要根据需求对转速偏差进行控制和调整，以确保电动机的正常运行。

- 1 -。

三相异步电动机的额定转差率三相异步电动机的额定转差率是指在额定负载工况下，电动机的转速与同步转速之间的差值。

转差率是衡量电动机性能的重要指标之一，对于电动机的运行稳定性和效率有着重要影响。

额定转差率常用百分比表示，一般情况下，工业上常见的三相异步电动机的额定转差率为2%~5%。

转差率越小，表示电动机的运行越稳定，效率越高。

三相异步电动机的额定转差率与电动机的设计和制造有关。

在电动机的设计过程中，制造商会根据实际需求来确定电动机的额定转差率。

不同的应用场景和工作要求对电动机的转差率有不同的要求。

额定转差率的大小与电动机的负载特性密切相关。

在额定负载工况下，电动机的负载特性会对转差率产生影响。

负载特性主要包括电动机的转矩-转速特性和转矩-电流特性。

转矩-转速特性表示电动机在不同转速下输出的转矩大小，转矩-电流特性表示电动机在不同负载下所需的电流大小。

这些特性会对电动机的转差率产生影响。

额定转差率的大小还与电动机的设计参数有关。

例如，电动机的极数和励磁方式等设计参数会影响其转差率。

极数是指电动机中的磁极数目，影响电动机的同步转速。

励磁方式是指电动机的励磁方式，包括恒磁励磁和异步励磁两种方式，不同的励磁方式会影响电动机的转差率。

对于额定转差率较高的电动机，可以通过调节电动机的励磁电流和转矩来改变转差率。

通过合理调节励磁电流和转矩，可以使电动机在不同负载下的转差率达到要求，提高电动机的运行效率和稳定性。

在实际应用中，选择合适的额定转差率的电动机对于工程项目的顺利进行具有重要意义。

较低的转差率可以提高电动机的运行效率，减少能源消耗。

而较高的转差率则可以提高电动机的启动性能，适用于一些对启动要求较高的场合。

三相异步电动机的额定转差率是衡量电动机性能的重要指标之一。

通过合理设计和调整电动机的参数，可以使电动机的转差率达到要求，提高电动机的运行效率和稳定性。

在实际应用中，选择合适的额定转差率的电动机对于工程项目的顺利进行具有重要意义。
