三相异步电动机的型号及选用三相异步电动机的型号及选用三相异步电动机的分类三相异步电动一般为系列产品，其系列、品种、规格繁多，因而分类也较繁多。
1、按电动机尺寸大小分类大型电动机：定子铁心外径D＞1000mm或机座中心高H＞630mm。
中型电动机：D=500~1000mm或H=355~630mm。
大型电动机：D=120~500mm或H=80~315mm。
2、按电动机外壳防护结构分类3、按电动机冷方式分类电动机按冷却方式可分为自冷式、自扇冷式、他扇冷式等。
可参见国家标准GB/T1993-93《旋转电机冷却方式》。
4、按电动机的安装形式分类IMB3：卧式，机座带底脚，端盖上无凸缘。
IMB5：卧式，机座不带底脚，端盖上有凸缘。
IMB35：卧式，机座带底脚，端盖上有凸缘。
5、按电动机运行工作制分类S1；连续工作制S2：短时工作制S3~S8：周期性工作制6、按转子结构形式分类三相笼型异步电动机三相绕线型异步电动机三相异步电动机的型号及选用我国电机产品型号的编制方法是按国家标准GB4831-84《电机产品型号编制方法》实施的，即有汉语拼音字母及国际通用符号和阿拉伯数字组成，按下列顺序排列。
1 产品（类型）代号CHANPINGUI 异步电动机同步电动机同步发电机直流电动机直流发电机汽轮发电机水轮发电机测功机潜水电泵纺织用电机交流换向器电动机产品代号 Y T TF Z ZF QF SF C Q F H2 特殊环境代号使用场合热带用湿热带用干燥带用高原用船用户外用化工防腐用汉语拼音字母 T TH TA G H W F产品规格代号：L－－－－-长机座；M－－－－-中机座；S－－－－-短机座。
下面为两个产品举例：（1）三相异步电动机Y2－－-132M－－-4 规格代号，中心高132mm，M中机座，4极产品代号，异步电动机，第二次改型设计（2）户外防腐型三相异步电动机Y－－-100L2－－-4－－-WF1 特殊环境代号，W户外用，F化工防腐用，1中等防腐规格代号，中心高100，长机座第二铁心长度，4极产品代号，异步电动机3 常用三相异步电动机产品型号、结构特点及应用场合序号名称型号机座号与功率范围结构特点应用场合新老1 小型三相异步电动机（封闭式） Y2(IP55) Y(IP44)JO2JO H80~3550.75~315KW 外壳为封闭式，可防止灰尘、水滴浸入。
Y系列三相异步电动机的技术参数1、Y系列（IP44)三相异步电动机：Y系列三相异步电动机是全国统一设计的新系列产品，将取代JO系列电动机，Y系列三相异步电动机具有高效、节能、噪音低、震动小等特点。
2、Y系列（IP23)三相异步电动机：Y系列（IP23)三相异步电动机，机座号为160 - 315，其防护结构形式不同于IP44的封闭式，但比防滴式优越，其体积比Y系列（IP44)分别减少20%和15%。
Y系列（IP44)的技术参数见下表：型号功率( KW) 电流(A)转速r/min铁芯长度定子外径定子内径输出轴径Y801 - 2 0.75 1.8 2830 65 120 67Y8012- 2 1.1 2.5 2830 80 120 67Y801- 4 0.55 1.5 1390 65 120 75Y802- 4 0.75 2.0 1390 80 125 75Y90S- 2 1.5 3.4 2840 80 130 72 Ф24 Y90S- 4 1.1 2.8 1400 90 130 80Y90L- 4 1.5 3.7 1400 120 130 80Y90S- 6 0.75 2.3 910 100 130 86Y90L-6 1.1 3.2 910 125 130 86Y100L-2 3.0 6.4 2870 100 155 94Y100L1-4 2.2 5.0 1430 105 155 98( KW) (A) r/min 长度外径内径轴径Y100L-6 1.5 4.0 940 100 155 160Y112M-2 4.0 8.2 2890 105 175 98Y112M-4 4.0 8.8 1440 135 175 110Y112M-6 2.2 5.6 940 110 175 120Y132S1-2 5.5 11 2900 105 210 116Y132S2-2 7.5 15 2900 125 210 116Y132S-4 5.5 12 1440 115 210 136 Ф38 Y132M-4 7.5 15 1440 160 210 136 Ф38 Y132S-6 3.0 7.2 960 110 210 148Y132M1-6 4.0 9.4 960 140 210 148Y132M2-6 5.5 13 960 180 210 148Y132S-8 2.2 5.8 710 110 210 148Y132M-8 3.0 7.7 710 180 210 148Y160M1-2 11 22 710 125 260 150 Ф42 Y160M2-2 15 29 2930 155 260 150 Ф42 Y160L-2 18.5 36 2930 155 260 150 Ф42 Y160M-4 11 23 1460 195 260 170 Ф42 Y160L-4 15 30 1460 195 260 170 Ф42 Y160M-6 7.5 17 970 145 260 180 Ф42 Y160L-6 11 25 970 195 260 180 Ф42( KW) (A) r/min 长度外径内径轴径Y160M1-8 4.0 9.9 720 110 260 180Y160M2-8 5.5 13 720 145 260 180Y160L-8 7.5 18 720 195 260 180Y180M-2 22 42 2940 175 260 160 Ф48 Y180M-4 18.5 36 1470 190 290 187 Ф48 Y180L-4 22 43 1470 220 290 187 Ф48 Y180L-6 15 31 970 200 290 205Y180L-8 11 25 730 200 290 205Y200L1-2 30 57 2950 180 327 182 Ф55 Y200L2-2 37 70 2950 210 327 182 Ф55 Y200L-4 30 57 1470 230 327 210 Ф55 Y200L1-6 18.5 38 970 195 327 230Y200L2-6 22 45 970 220 327 230Y200L-8 15 34 730 195 327 230Y225M-2 45 84 2970 210 368 210Y225S-4 37 70 1480 200 368 245 Ф60 Y225M-4 45 84 1480 235 368 245 Ф60 Y225M-6 30 60 980 210 368 245 Ф60 Y225S-8 18.5 41 730 170 368 260 Ф60 Y225M-8 22 48 740 210 368 260 Ф60( KW) (A) r/min 长度外径内径轴径Y250M-2 55 103 2970 195 400 225 Ф60 Y250M-4 55 103 1480 140 400 260Y250M-6 37 72 980 225 400 285Y250M-8 30 63 740 225 400 285Y280S-2 75 140 2970 225 445 255Y280M-2 90 167 2970 260 445 255Y280S-4 75 140 1480 240 445 300Y280M-4 90 164 1480 325 445 300Y280S-6 45 85 980 215 445 325Y280M-6 55 104 980 260 445 325 Ф75 Y280S-8 37 78 740 215 445 325Y280M-8 45 93 740 260 445 325Y315S-2 110 200 2980 290 520 300Y315M1-2 132 237 2980 340 520 300Y315M2-2 160 286 2980 380 520 300Y315S-4 110 201 1480 300 520 300Y315M1-4 132 241 1490 350 520 350Y315M2-4 160 291 1490 400 520 350Y315S-6 75 141 1490 300 520 350Y315M1-6 90 168 990 350 520 375( KW) (A) r/min 长度外径内径轴径Y315M2-6 110 204 990 400 520 375Y315M3-6 132 245 990 455 520 375Y315S-8 55 111 740 300 520 375Y315M1-8 75 150 740 350 520 390Y315M2-8 90 179 740 400 520 390Y315M3-8 110 219 740 455 520 390Y315S-10 45 99 590 300 520 390Y315M1-10 55 120 590 400 520 390Y315M3-10 75 161 590 455 520 390Y系列（IP23)的技术参数见下表：型号功率( KW) 电流(A)转速r/min铁芯长度定子外径定子内径输出轴径Y160M-2 15 29 2910 100 290 160 Y160L1-2 18.5 36 2910 125 290 160 Y160L2-2 22 42 2910 135 290 160 Y160M-4 11 23 1460 100 290 187 Y160L1-4 15 30 1460 130 290 187 Y160L2-4 18.5 37 1460 150 290 187( KW) (A) r/min 长度外径内径轴径Y160M-6 7.5 17 960 95 290 205Y160L-6 11 25 960 125 290 205Y160M-8 5.5 14 720 95 290 205Y160L-8 7.5 18 720 125 290 205Y180M-2 30 57 2940 135 327 182Y180L-2 72 70 2940 160 327 182Y180M-4 22 43 1460 135 327 210Y180L-4 30 58 1460 175 327 210Y180M-6 15 32 970 125 327 230Y180L-6 18.5 38 970 155 327 230Y180M-8 11 26 720 125 327 230Y180L-8 15 34 720 155 327 230Y200M-2 45 84 2940 155 368 210Y200L-2 55 103 2950 185 368 210Y200M-4 37 71 1470 155 368 245Y200L-4 45 86 1470 185 368 245Y200M-6 22 44 970 135 368 260Y200L-6 30 59 980 165 368 260Y200M-8 18.5 41 730 135 368 260Y200L-8 22 48 740 165 368 260( KW) (A) r/min 长度外径内径轴径Y225M-2 75 140 2960 185 400 225Y225M-4 55 104 1470 185 400 260Y225M-6 37 71 980 175 400 285Y225M-8 30 63 740 175 400 285Y250S-2 90 167 2960 170 445 225Y250M-2 110 201 2960 195 445 225Y250S-4 75 141 1470 185 445 300 Ф75 Y250M-4 90 168 1470 215 445 300Y250S-6 45 87 980 165 445 325Y250M-6 55 106 980 195 445 325Y250S-8 37 78 740 165 445 325Y250M-8 45 94 740 195 445 325Y280S-4 110 205 1480 200 493 330Y280M-4 132 245 1480 240 493 330Y280S-6 75 143 980 185 493 360Y280M-6 90 169 980 240 493 360Y280S-8 55 115 740 185 493 360Y280M-8 75 154 740 240 493 360Y315M-6 280 Ф95二〇一二年二月十四日。

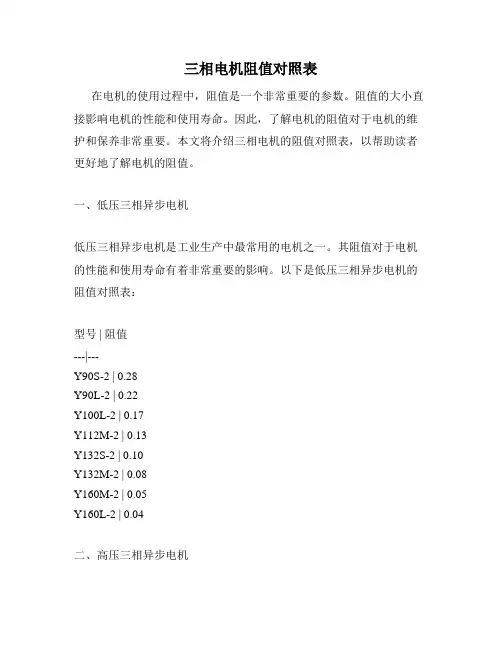

三相电机阻值对照表在电机的使用过程中，阻值是一个非常重要的参数。
阻值的大小直接影响电机的性能和使用寿命。
因此，了解电机的阻值对于电机的维护和保养非常重要。
本文将介绍三相电机的阻值对照表，以帮助读者更好地了解电机的阻值。
一、低压三相异步电机低压三相异步电机是工业生产中最常用的电机之一。
其阻值对于电机的性能和使用寿命有着非常重要的影响。
以下是低压三相异步电机的阻值对照表：型号 | 阻值---|---Y90S-2 | 0.28Y90L-2 | 0.22Y100L-2 | 0.17Y112M-2 | 0.13Y132S-2 | 0.10Y132M-2 | 0.08Y160M-2 | 0.05Y160L-2 | 0.04二、高压三相异步电机高压三相异步电机是在高压电网中使用的电机。
其阻值与低压三相异步电机有所不同。
以下是高压三相异步电机的阻值对照表：型号 | 阻值---|---Y450-2 | 0.05Y500-2 | 0.04Y560-2 | 0.03Y630-2 | 0.02Y710-2 | 0.015Y800-2 | 0.01三、直流电机直流电机是一种常见的电机类型。
其阻值对于电机的性能和使用寿命同样有着非常重要的影响。
以下是直流电机的阻值对照表：型号 | 阻值---|---Z4-200-31 | 0.15Z4-250-31 | 0.12Z4-280-31 | 0.10Z4-315-31 | 0.08Z4-355-31 | 0.06Z4-400-31 | 0.05以上是三相电机阻值对照表。
通过了解电机的阻值，我们可以更好地了解电机的性能和使用寿命。
在电机的维护和保养过程中，我们可以根据阻值的大小来判断电机是否需要更换或维修。
同时，我们也可以根据阻值的大小来选择适合的电机型号，以满足不同的使用需求。

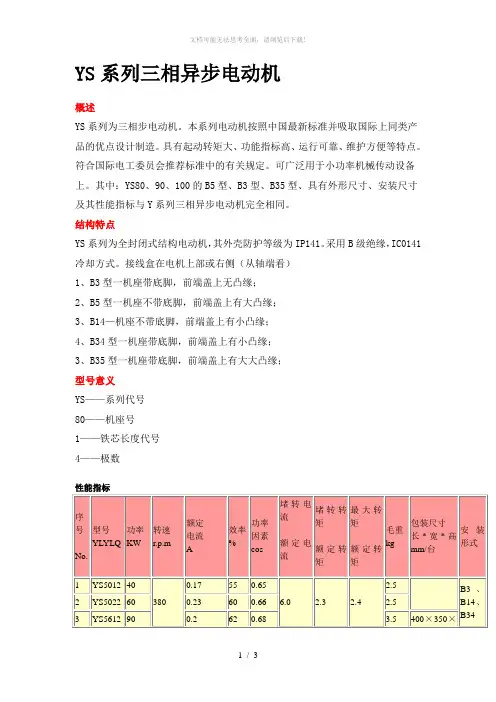

YS系列三相异步电动机
概述
YS系列为三相步电动机。
本系列电动机按照中国最新标准并吸取国际上同类产品的优点设计制造。
具有起动转矩大、功能指标高、运行可靠、维护方便等特点。
符合国际电工委员会推荐标准中的有关规定。
可广泛用于小功率机械传动设备上。
其中：YS80、90、100的B5型、B3型、B35型、具有外形尺寸、安装尺寸及其性能指标与Y系列三相异步电动机完全相同。
结构特点
YS系列为全封闭式结构电动机，其外壳防护等级为IP141。
采用B级绝缘，IC0141冷却方式。
接线盒在电机上部或右侧（从轴端看）
1、B3型一机座带底脚，前端盖上无凸缘；
2、B5型一机座不带底脚，前端盖上有大凸缘；
3、B14—机座不带底脚，前端盖上有小凸缘；
4、B34型一机座带底脚，前端盖上有小凸缘；
3、B35型一机座带底脚，前端盖上有大大凸缘；
型号意义
YS——系列代号
80——机座号
1——铁芯长度代号
4——极数
性能指标
以上是YS系列三相异步电动机详细信息，如果您对YS系列三相异步电动机的价格、厂家、型号、图片有什么疑问，请联系我们获取YS系列三相异步电动机的最新信息。

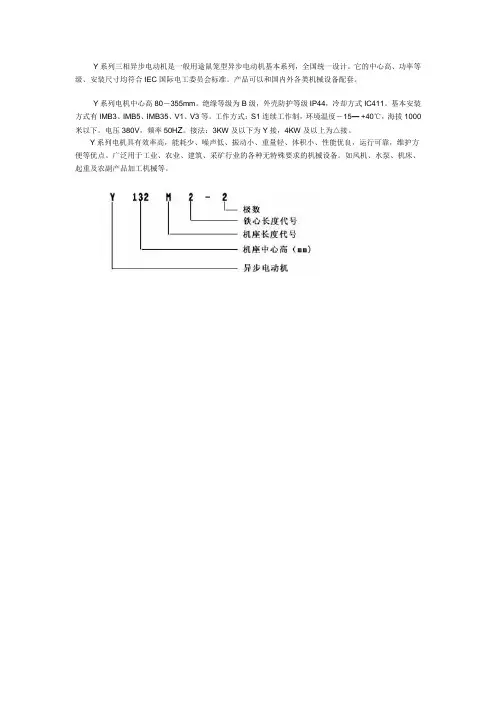

Y系列三相异步电动机是一般用途鼠笼型异步电动机基本系列，全国统一设计。
它的中心高、功率等级、安装尺寸均符合IEC国际电工委员会标准。
产品可以和国内外各类机械设备配套。
Y系列电机中心高80－355mm。
绝缘等级为B级，外壳防护等级IP44，冷却方式IC411。
基本安装方式有IMB3、IMB5、IMB35、V1、V3等。
工作方式：S1连续工作制，环境温度－15— +40℃，海拔1000米以下。
电压380V，频率50H Z。
接法：3KW及以下为Y接，4KW及以上为△接。
Y系列电机具有效率高，能耗少、噪声低、振动小、重量轻、体积小、性能优良，运行可靠，维护方便等优点。
广泛用于工业、农业、建筑、采矿行业的各种无特殊要求的机械设备。
如风机、水泵、机床、起重及农副产品加工机械等。
B35尺寸数据。

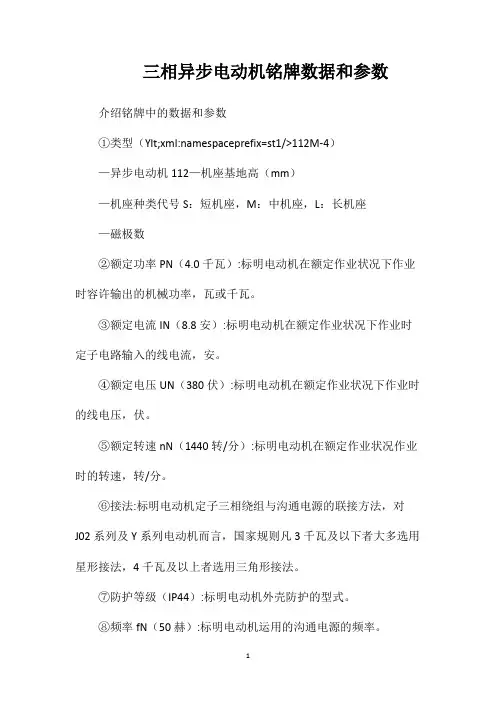

三相异步电动机铭牌数据和参数介绍铭牌中的数据和参数①类型（Ylt;xml:namespaceprefix=st1/>112M-4）—异步电动机112—机座基地高（mm）—机座种类代号S：短机座，M：中机座，L：长机座—磁极数②额定功率PN（4.0千瓦）:标明电动机在额定作业状况下作业时容许输出的机械功率，瓦或千瓦。
③额定电流IN（8.8安）:标明电动机在额定作业状况下作业时定子电路输入的线电流，安。
④额定电压UN（380伏）:标明电动机在额定作业状况下作业时的线电压，伏。
⑤额定转速nN（1440转/分）:标明电动机在额定作业状况作业时的转速，转/分。
⑥接法:标明电动机定子三相绕组与沟通电源的联接方法，对J02系列及Y系列电动机而言，国家规则凡3千瓦及以下者大多选用星形接法，4千瓦及以上者选用三角形接法。
⑦防护等级（IP44）:标明电动机外壳防护的型式。
⑧频率fN（50赫）:标明电动机运用的沟通电源的频率。
⑨功率因数cosΦ⑩作业制S1：电动机能够在铭牌标出的额定状况下接连作业。
S2为短时作业；S3为短时重复作业。
此外，铭牌上还标了解绝缘等级（B级绝缘）和噪声等级（LW82dB）。
在商品目录或电工手册中还有其它一些数据，如：功率、温升等。
例题阐明：求解其它数据例1]若UN=380v，cosφ=0.82,Ist/IN=7.0,功率η=0.84，求额定电流、起动电流。
解：抵偿例题]已知Y十0Ll—4型异步电动机的某些额定技能数据如下：2.2kW380V丫接法1420r／mincosφ=0.82η=81％，电源频率为50Hz。
试核算：(1)额定电流及额定负载时的转矩；(2)额定转差率。
解(1)额定电流额定转矩额定转差率磁极对数p＝2，故n1＝1500r／min，所以有sN=(1500-1420)/1500≈0.053三相异步机的挑选合理挑选电动机联络到出产机械的安全作业和出资效益。
依据出产机械所需功率挑选电动机的容量；依据作业环境挑选电动机的构造方法；依据出产机械对调速、起动的恳求挑选电动机的类型；依据出产机械的转速挑选电动机的转速；。
三相异步电动机型号参数表
Y2系列电动机是Y系列电机的更新换代产品，是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。
该产品应用于国民经济各个领域，如机床、水泵、风机、压缩机，也可适用于运输、搅拌、印刷、农机、食品等各类不含易燃、易爆或腐蚀性气体的场合。
Y2系列电机的安装尺寸和功率等级符合IEC标准，其外壳防护等级为IP54，冷却方法为IC41l，连续工作制（S1）。
采用F级绝缘，温升按B级考核(除315L2-2、4，355全部规格按F级考核外)，并要求考核负载噪声指标。
Y2系列电动机额定电压为380V，额定频率为50Hz。
电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。
Y2系列电动机有两种设计，一种是适用于一般机械配套和出口需要，在轻载时有较高效率，在实际运行中有较佳节能效果，且具有较高堵转转矩，此设计称为Y2-Y系列。
中心高63～355mm，功率从0.12~315kW。
电动机符合JB/T8680.1-1998 Y2系列(1P54)三相异步电动机（机座号63～355）技术条件。
型号含义：如Y2-200L1-2Y：“Y2”表示异步电动机第二次改型设计，“200”表示中心高，“L”表示机座长短号，“1”表示铁心长度序号，“2”表示极数，“Y”表示第一种设计。
第2种设计是满载时有较高效率，更适用于长期运行和负载率较高的使用场合，如水泵、风机配套，此设计称为Y2-E系列，中心高80～280mm，功率从0.55～90kW。
电动机符合
JB/T8680.2-1998 Y2系列(1P54)三相异步电动机（机座号80～280）技术条件。
型号含义：如Y2-200L2-6E：“Y2”表示异步电动机第二次改型设计，“200”表示中心高，“L”表示机座长短号，“2”表示铁心长度序号，“6”表示极数，“E”表示第二种设计。
Y2系列电动机机座外轮廓呈四方形兼圆形，散热片呈垂直，水平平行分布，全部采用铸铁结构。
另外H63～112还兼有铝合金压铸结构。
本系列电动机采用浅端盖结构，增加了内部加强筋的数量和尺寸，全部采用铸铁结构，另外H63～112还兼有铝合金压铸结构。
为方便用户使用和检修，H180及以上增设了不停机的注油装置。
接线盒防护等级为IP55。
为了减轻电机重量，H63～280接线盒用铝合金压铸(也可用铸铁件)，H315～355使用铸铁件。
且盒内设有专用的接地装置，H160及以上机座考虑有热保护装置的安装位置，电源进线孔采用双孔进线，并有两种密封结构：一种为加密封盖，另一种为锁紧密封。
接线盒一般位于机座顶部，并可以四面出线，另外H80～355铸铁机座的接
1。
