增加箱涵工程量计算表

一、设计依据(1) 部颁《公路工程技术标准》(JTG B01-2003)(2) 部颁《公路桥涵设计通用规范》(JTGD60-2004)(3) 部颁《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTGD62-2004)(4) 部颁《公路砖石及混凝土桥涵设计规范》(JTJ022-85)(5) 部颁《公路工程抗震设计规范》(JTJ004-89)(6) 部颁《公路桥涵地基与基础设计规范》(JTJ024-85)(7) 部颁《公路桥涵施工技术规范》(JTJ041-2000)二、技术标准三、主要材料四、设计要点结构计算考虑承载能力极限状态和正常使用极限状态下的各种最不利组合，对强度、裂缝、变形进行控制。

(一) 圆管涵、倒虹吸1. 管壁各断面的弯矩计算采用刚性圆管涵计算方法计算；φ1.0米管涵管壁厚度与孔径比采用3∶20，φ1.5米管涵管壁厚度与孔径比采用1∶10。

2. 管身荷载：管身所受恒载包括管身自重、管身侧面及顶面土压力。

管身所承受的活载即车辆荷载通过填土按30°扩散角分布于管顶假定的水平面上，当分布宽度小于计算孔径时，按局部均布荷载计算；基底竖向反力假定通过基础均匀分布；圆管的侧压力强度按管顶水平面以上土柱引起的水平荷载计算；填土容重为18kN/m3，内摩擦角为35°。

3. 据管顶及管侧内力计算结果，按单筋截面砼配置管壁内、外两层受力钢筋。

4. 内径为1.5m的圆管涵用于主线上，内径为1.0m的圆管涵用于填土高度小于4.0m的互通匝道上。

5. 倒虹吸水头差(竖井进出口至管涵中心处的高差)≤12米。

(二) 箱涵1. 箱身按闭合箱形截面，取1m箱长进行内力计算，顶、底板按受弯构件配筋，侧墙按偏心受压构件计算。

2. 箱身荷载箱身所受恒载包括箱身自重、箱身侧面及顶面土压力、搭板重(填土高度小于0.5m时)。

箱身所受活载，按30°角扩散车轮荷载，不计冲击力。

活载通过填土引起的侧压力，按箱身全长范围内的箱后填土破坏棱体上的活载换算成等代均布土层厚度计算。

一、设计依据(1) 部颁《公路工程技术标准》(JTG B01-2003)(2) 部颁《公路桥涵设计通用规范》(JTGD60-2004)(3) 部颁《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTGD62-2004)(4) 部颁《公路砖石及混凝土桥涵设计规范》(JTJ022-85)(5) 部颁《公路工程抗震设计规范》(JTJ004-89)(6) 部颁《公路桥涵地基与基础设计规范》(JTJ024-85)(7) 部颁《公路桥涵施工技术规范》(JTJ041-2000)二、技术标准三、主要材料四、设计要点结构计算考虑承载能力极限状态和正常使用极限状态下的各种最不利组合，对强度、裂缝、变形进行控制。

(一) 圆管涵、倒虹吸1. 管壁各断面的弯矩计算采用刚性圆管涵计算方法计算；φ1.0米管涵管壁厚度与孔径比采用3∶20，φ1.5米管涵管壁厚度与孔径比采用1∶10。

2. 管身荷载：管身所受恒载包括管身自重、管身侧面及顶面土压力。

管身所承受的活载即车辆荷载通过填土按30°扩散角分布于管顶假定的水平面上，当分布宽度小于计算孔径时，按局部均布荷载计算；基底竖向反力假定通过基础均匀分布；圆管的侧压力强度按管顶水平面以上土柱引起的水平荷载计算；填土容重为18kN/m3，内摩擦角为35°。

3. 据管顶及管侧内力计算结果，按单筋截面砼配置管壁内、外两层受力钢筋。

4. 内径为1.5m的圆管涵用于主线上，内径为1.0m的圆管涵用于填土高度小于4.0m的互通匝道上。

5. 倒虹吸水头差(竖井进出口至管涵中心处的高差)≤12米。

(二) 箱涵1. 箱身按闭合箱形截面，取1m箱长进行内力计算，顶、底板按受弯构件配筋，侧墙按偏心受压构件计算。

2. 箱身荷载箱身所受恒载包括箱身自重、箱身侧面及顶面土压力、搭板重(填土高度小于0.5m时)。

箱身所受活载，按30°角扩散车轮荷载，不计冲击力。

活载通过填土引起的侧压力，按箱身全长范围内的箱后填土破坏棱体上的活载换算成等代均布土层厚度计算。

第三册《桥涵工程》1.《福建省市政工程消耗量定额(2016)》第三册《桥涵工程》(以下简称本定额)包括打桩工程、灌注桩工程、砌筑工程、钢筋工程、现浇混凝土工程、预制混凝土工程、箱涵预制顶进工程、安装工程、构建运输、钢结构工程、油漆防腐及施工技术措施等内容。

2.本定额主要依据的标准、规范有：（1）《城市桥梁工程施工与质量验收规范》CJJ2-2008；（2）《城市桥梁养护技术规范》CJJ99一2003；（3）《钢筋焊接及验收规程》JGJl8-2012；（4）《全国统一市政工程预算定额》GYD一304一1999：（5）《市政工程消耗量定额》ZYA 1-31-2015：（6）《公路工程预算定额》JTG／T B06一02-2007；（7）《福建省市政工程消耗量定额（2005）》；（8）《广东省市政工程综合定额(2010)》；（9）相关省、市、行业现行的市政预算定额及基础资料。

3.本册定额适用于城镇各类高架桥、立交桥、跨河桥及跨江大桥工程，各种板涵、拱涵工程以及穿越城市道路及铁路的立交箱涵工程。

圆管涵套用《排水工程》册相应定额项目，其中管道铺设及基础项目人工、机械费乘以系数1.25。

4.本册定额中混凝土项目的有关规定:（1）预制混凝土及钢筋混凝土构件均按现场预制考虑。

（2）未包括的各类操作脚手架，发生时套用《通用项目》册相应定额项目。

（3）本册定额根据桥涵不同部位的施工实际情况，综合考虑了构件浇筑或预制所需的模板费用（木模、复合模板、组合式钢模或定型钢模），实际使用模板形式与定额考虑的不同，不予换算。

（4）本册所有的混凝土子目均未考虑混凝土半成品的制作费用。

现场拌制的混凝土半成品根据其拌合形式套用《通用项目》册相应定额项目；现场采用商品混凝土的则不考虑混凝土半成品的制作费用。

（5）除泵送混凝土以外的现浇构件混凝土半成品不考虑场内水平运输，另行套用《通用项目》册相应定额项目。

（6）小型预制构件指单件混凝土体积小于或等于0.05m3的构件，其场内运输已包含在相应定额项目内。

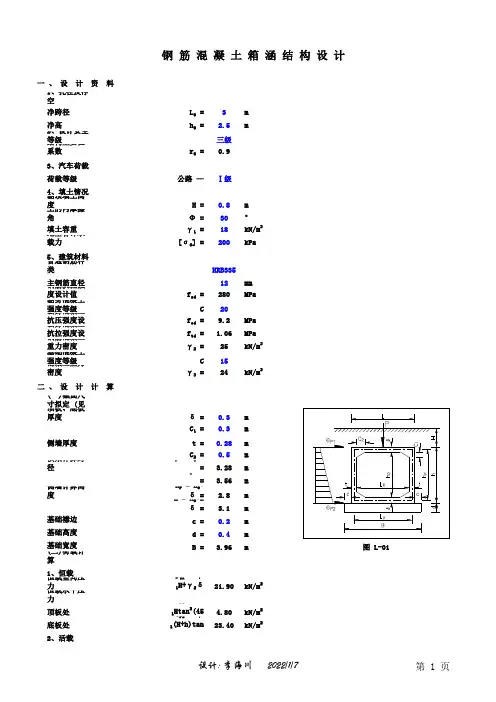

1、孔径及净空净跨径L 0 =3m 净高h 0 = 2.5m2、设计安全等级三级结构重要性系数r 0 =0.93、汽车荷载荷载等级公路 —Ⅰ级4、填土情况涵顶填土高度H =0.8m 土的内摩擦角Φ =30°填土容重γ1 =18kN/m 3地基容许承载力[σ0] =200kPa5、建筑材料普通钢筋种类HRB335主钢筋直径12mm 钢筋抗拉强度设计值f sd =280MPa 涵身混凝土强度等级C 20涵身混凝土抗压强度设计值f cd =9.2MPa 涵身混凝土抗拉强度设计值f td = 1.06MPa 钢筋混凝土重力密度γ2 =25kN/m 3基础混凝土强度等级C 15混凝土重力密度γ3 =24kN/m 3(一)截面尺寸拟定 (见图L-01)顶板、底板厚度δ =0.3m C 1 =0.3m 侧墙厚度t =0.28m C 2 =0.5m 横梁计算跨径L P = L 0+t = 3.28m L = L 0+2t = 3.56m 侧墙计算高度h P = h 0+δ = 2.8m h = h 0+2δ =3.1m 基础襟边 c =0.2m 基础高度 d =0.4m 基础宽度 B =3.96m图 L-01(二)荷载计算1、恒载恒载竖向压力p 恒 = γ1H+γ2δ =21.90kN/m2恒载水平压力顶板处e P1 = γ1Htan 2(45°-φ/2) = 4.80kN/m 2底板处e P2 = γ1(H+h)tan 2(45°-φ/3) =23.40kN/m 22、活载钢 筋 混 凝 土 箱 涵 结 构 设 计一 、 设 计 资 料二 、 设 计 计 算汽车后轮着地宽度0.6m，由《公路桥涵设计通用规范》(JTG D60—2004)第4.3.4条规定，按30°角向下分布。

一个汽车后轮横向分布宽> 1.3/2 m < 1.8/2 m故横向分布宽度a = (0.6/2+Htan30°)³2+1.3 =2.824m同理，纵向，汽车后轮着地长度0.2m0.2/2+Htan30°=0.562 m < 1.4/2 m故b = (0.2/2+Htan30°)³2 =1.124m ∑G =140kN 车辆荷载垂直压力q 车 = ∑G /(a³b) =44.12kN/m 2车辆荷载水平压力e 车 = q 车tan 2(45°-φ/2) =14.71kN/m2(三)内力计算1、构件刚度比K = (I 1/I 2)³(h P /L P ) =1.052、节点弯矩和轴向力计算(1)a种荷载作用下 (图L-02)涵洞四角节点弯矩M aA = M aB = M aC = M aD =-1/(K+1)²pL P 2/12横梁内法向力N a1 = N a2 =0侧墙内法向力N a3 = N a4 =pL P /2恒载p = p 恒 =21.90kN/m 2M aA = M aB = M aC = M aD =-9.58kN ²m N a3 = N a4 =35.92kN 车辆荷载p = q 车 =44.12kN/m 2M aA = M aB = M aC = M aD =-19.30kN ²m 图 L-02N a3 = N a4 =72.36kN(2)b种荷载作用下 (图L-03)M bA = M bB = M bC = M bD =-K/(K+1)²ph P 2/12N b1 = N b2 =ph P /2N b3 = N b4 =0恒载p = e P1 =4.80kN/m 2M bA = M bB = M bC = M bD =-1.61kN ²m N b1 = N b2 =6.72kN(3)c 种荷载作用下 (图L-04)图 L-03M cA = M cD =-K(3K+8)/[(K+1)(K+3)]²ph P 2/60M cB = M cC =-K(2K+7)/[(K+1)(K+3)]²ph P 2/60N c1 =ph P /6+(M cA -M cB )/h P N c2 =ph P /3-(M cA -M cB )/h PN c3 = N c4 =0恒载p = e P2-e P1 =18.60kN/m2M cA = M cD =-3.43kN ²m M cB = M cC =-2.80kN ²m N c1 =8.45kN N c2 =17.59kN图 L-04(4)d 种荷载作用下 (图L-05)M dA =-[K(K+3)/6(K 2+4K+3)+(10K+2)/(15K+5)]²ph P 2/40.6/2+Htan30°=0.76 mM dB =-[K(K+3)/6(K2+4K+3)-(5K+3)/(15K+5)]²ph P2/4M dC =-[K(K+3)/6(K2+4K+3)+(5K+3)/(15K+5)]²ph P2/4M dD =-[K(K+3)/6(K2+4K+3)-(10K+2)/(15K+5)]²ph P2/4N d1 =(M dD-M dC)/h PN d3 = -N d4 =-(M dB-M dC)/L P车辆荷载p = e车 =14.71kN/m2M dA =-19.82kN²mM dB =9.00kN²mM dC =-13.92kN²mM dD =14.90kN²m图 L-05N d1 =10.29kNN d2 =30.88kNN d3 = -N d4 =-6.99kN(5)节点弯矩、轴力计算及荷载效应组合汇总表按《公路桥涵设计通用规范》(JTG D60—2004)第4.1.6条进行承载能力极限状态效应组合V x =ω1x+x2(ω2-ω1)/2L P-N3图 L-07=-27.13kN(3)左侧墙 (图L-08)ω1 =1.4e P1+1.4e 车=27.31kN/m 2ω2 =1.4e P2+1.4e 车53.35kN/m 2x =h P /2N x = N 3 =134.61kNM x =M B +N 1x-ω1²x 2/2-x 3(ω2-ω1)/6h P=-13.17kN ²mV x =ω1x+x 2(ω2-ω1)/2h P -N 1=11.69kN (4)右侧墙 (图L-09)ω1 = 1.4e P1 = 6.72kN/m 2ω2 = 1.4e P2 =32.76kN/m 2x =h P /2N x = N 4 =154.18kNM x =M C +N 1x-ω1²x 2/2-x 3(ω2-ω1)/6h P=-25.08kN ²m V x =ω1x+x 2(ω2-ω1)/2h P -N 1=-17.14kN(5)构件内力汇总表(四)截面设计1、顶板 (B-C)钢筋按左、右对称，用最不利荷载计算。

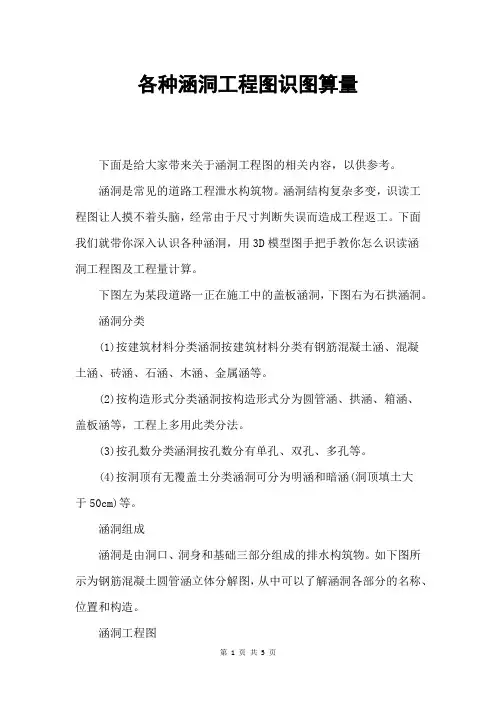

各种涵洞工程图识图算量下面是给大家带来关于涵洞工程图的相关内容，以供参考。

涵洞是常见的道路工程泄水构筑物。

涵洞结构复杂多变，识读工程图让人摸不着头脑，经常由于尺寸判断失误而造成工程返工。

下面我们就带你深入认识各种涵洞，用3D模型图手把手教你怎么识读涵洞工程图及工程量计算。

下图左为某段道路一正在施工中的盖板涵洞，下图右为石拱涵洞。

涵洞分类(1)按建筑材料分类涵洞按建筑材料分类有钢筋混凝土涵、混凝土涵、砖涵、石涵、木涵、金属涵等。

(2)按构造形式分类涵洞按构造形式分为圆管涵、拱涵、箱涵、盖板涵等，工程上多用此类分法。

(3)按孔数分类涵洞按孔数分有单孔、双孔、多孔等。

(4)按洞顶有无覆盖土分类涵洞可分为明涵和暗涵(洞顶填土大于50cm)等。

涵洞组成涵洞是由洞口、洞身和基础三部分组成的排水构筑物。

如下图所示为钢筋混凝土圆管涵立体分解图，从中可以了解涵洞各部分的名称、位置和构造。

涵洞工程图涵洞从路面下方穿过道路，埋置于路基土层中，尽管涵洞的种类很多，但图示方法基本相同。

涵洞工程图主要由立面图(纵剖面图)、平面图、侧面图和必要的构造详图(如涵身断面图、构件钢筋结构图、翼墙断面图)、工程数量表、附注等组成，各种图形表达涵洞的结构形状及尺寸，工程数量表给出全涵各构件的材料及数量，附注说明一些图中无法表达的内容，如尺寸单位、施工方法和注意事项等。

工程图特点(1)在图示表达时，涵洞工程图以水流方向为纵向(即与路线前进方向垂直布置)，并以纵剖面图代替立面图，剖切平面通过涵洞轴线。

(2)平面图一般不考虑涵洞上方的覆土，或假想土层是透明的。

平面图上有时不画出洞身基础的投影，而在立面图和断面图中表达。

(3)洞口正面布置图在侧面投影图位置作为侧面图，当进、出水洞口形状不一样时，则需分别画出其进、出水洞口布置图。

(4)洞身断面图、钢筋布置图、翼墙断面图等也可能在另一张图中表达。

读图方法先概括了解，后深入细读；先整体、后局部，再综合起来想象整体。

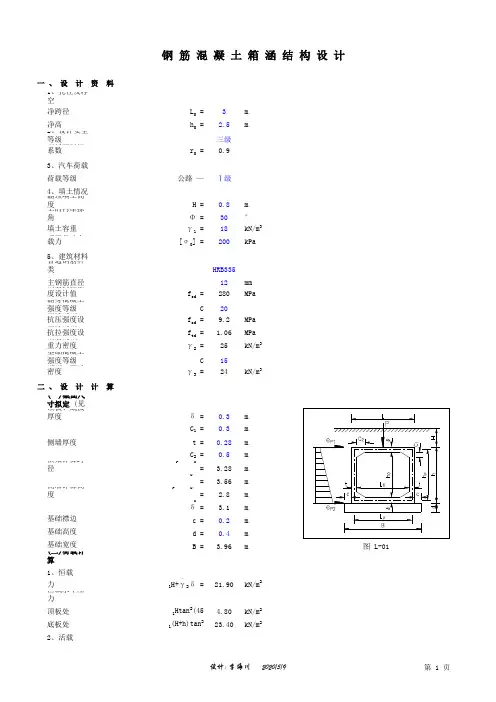

1、孔径及净空净跨径L 0 =3m 净高h 0 = 2.5m2、设计安全等级三级结构重要性系数r 0 =0.93、汽车荷载荷载等级公路 —Ⅰ级4、填土情况涵顶填土高度H =0.8m 土的内摩擦角Φ =30°填土容重γ1 =18kN/m 3地基容许承载力[σ0] =200kPa5、建筑材料普通钢筋种类HRB335主钢筋直径12mm 钢筋抗拉强度设计值f sd =280MPa涵身混凝土强度等级C 20涵身混凝土抗压强度设f cd =9.2MPa 涵身混凝土抗拉强度设f td = 1.06MPa 钢筋混凝土重力密度γ2 =25kN/m 3基础混凝土强度等级C 15混凝土重力密度γ3 =24kN/m 3(一)截面尺寸拟定 (见顶板、底板厚度δ =0.3m C 1 =0.3m 侧墙厚度t =0.28m C 2 =0.5m 横梁计算跨径L P = L 0+t = 3.28m L = L 0+2t=3.56m 侧墙计算高度h P = h 0+δ = 2.8m h = h 0+2δ = 3.1m 基础襟边 c =0.2m 基础高度 d =0.4m 基础宽度 B =3.96m图 L-01(二)荷载计算1、恒载恒载竖向压力p 恒 = γ1H+γ2δ21.90kN/m 2恒载水平压力顶板处e P1 = γ1Htan 2(45 4.80kN/m 2底板处e P2 = γ1(H+h)tan23.40kN/m 22、活载钢 筋 混 凝 土 箱 涵 结 构 设 计一 、 设 计 资 料二 、 设 计 计 算汽车后轮着地宽度一个汽车后轮横向分布> 1.3/2m< 1.8/2m 故横向分布宽度 a =(0.6/2+Ht2.824m同理，纵向，汽车后0.2/2+Hta n30°=0.562 m < 1.4/2m故b =(0.2/2+Ht 1.124m ∑G =140kN 车辆荷载垂直压力q 车 = ∑G/(a×b)44.12kN/m 2车辆荷载水平压力e 车 = q 车tan 2(45°14.71kN/m 2(三)内力计算1、构件刚度比K =(I 1/I 2)×1.052、节点弯矩和轴向力计(1)a种荷载作用下 (图涵洞四角节点弯矩M aA = M aB = M aC =-1/(K+1)·pL P 2/12横梁内法向力N a1 = N a2=0侧墙内法向力N a3 = N a4=pL P /2恒载p = p 恒 =21.90kN/m 2M aA = M aB= M aC =-9.58kN ·m N a3 = N a4=35.92kN 车辆荷载p = q 车 =44.12kN/m 2M aA = M aB= M aC =-19.30kN ·m 图 L-02N a3 = N a4=72.36kN(2)b种荷载作用下 (图M bA = M bB = M bC =-K/(K+1)·ph P 2/12N b1= Nb2=ph P/2N b3 = N b4=0恒载p = e P1 = 4.80kN/m 2M bA = M bB= M bC =-1.61kN ·m N b1 = N b2=6.72kN(3)c种荷载作用下 (图图 L-03M cA = M cD =-K(3K+8)/[M cB = M cC =-K(2K+7)/[N c1 =ph P/6+(McA-M cB )/h P N c2 =ph P /3-(M cA -N c3 = N c4=0恒载p = e P2-e P1 =18.60kN/m 2M cA = M cD =-3.43kN ·m M cB= M cC=-2.80kN ·m N c1 =8.45kN N c2 =17.59kN图 L-04(4)d种荷载作用下 (图M dA =-[K(K+3)/60.6/2+Htan30°=0.76 mM dB =-[K(K+3)/6M dC =-[K(K+3)/6M dD =-[K(K+3)/6N d1 =(M dD-M dC )/h P N d2 =ph P -(M dD -M dC )/h P N d3 = -N d4=-(M dB -M dC )/L P车辆荷载p = e 车 =14.71kN/m 2M dA =-19.82kN ·m M dB =9.00kN ·m M dC =-13.92kN ·m M dD =14.90kN ·m 图 L-05N d1 =10.29kN N d2 =30.88kN N d3 = -N d4=-6.99kN(5)节点弯矩、轴力计算按《公路桥涵设计通用3、构件内力计算(跨中截(1)顶板 (图L-06)x =L P/2P = 1.2p 恒+1.4q 车88.05kN N x = N 1 =35.66kN M x=M B +N 3x-70.29kN ·m V x = Px-N 3 =9.78kN(2)底板 (图L-07)ω1 =1.2p 恒+1.4(q 车-=43.04kN/m 2ω2 =1.2p 恒+1.4(q 车=133.06kN/m 2x =L P /2N x = N 3 =134.61kNM x =M A +N 3x-ω1·x 2/2-=69.41kN ·mV x =ω1x+x 2(ω2-=-27.13kN图 L-06图 L-07(3)左侧墙(图L-08)ω1 =1.4e P1+1.4e 车=27.31kN/m 2ω2 =1.4e P2+1.4e 车53.35kN/m 2x =h P /2N x = N 3 =134.61kNM x =M B +N 1x-ω1·x 2/2-=-13.17kN ·mV x =ω1x+x 2(ω2-=11.69kN (4)右侧墙(图L-09)ω1 =1.4e P1 = 6.72kN/m 2ω2=1.4e P2 =32.76kN/m 2x =h P /2N x = N 4 =154.18kNM x =M C +N 1x-ω1·x 2/2-=-25.08kN ·mV x =ω1x+x 2(ω2-=-17.14kN (5)构件内力汇总表(四)截面设计1、顶板 (B-C)钢筋按左、右对称，用(1)跨中l 0 =3.28 m ，h =0.30 m ，a =0.03 m ，h 0 =0.27 m ，b =1.00 m ，M d =70.29 kN ·m ，N d =35.66 kN ， V d=9.78 kNe 0 = M d /N d=1.971m i =h/121/2=0.087m 长细比l 0/i =37.87> 17.5由《公路钢筋混凝土及ξ1 =0.2+2.7e 019.913> 1.0 ，取ξ1=1.00ξ2=1.15- 1.041> 1.0 ，取ξ2 =1.00η =1+(l 0/h)2ξ1ξη = 1.012由《公路钢筋混凝土及图 L-08图 L-09e 0+h/2-a 2.114m r 0N d e =f cd bx(h 0-x/2)67.85 =9200x(0.27-x/2)解得x =0.029 m ≤ξb h 0 =0.56×0.27 =0.151 m故为大偏心受压构件。

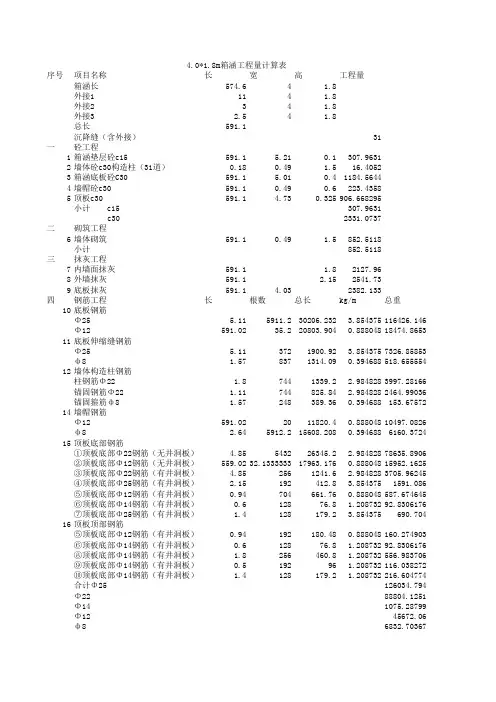

4.0*1.8m箱涵工程量计算表序号项目名称长宽高工程量箱涵长574.64 1.8外接1114 1.8外接234 1.8外接3 2.54 1.8总长591.1沉降缝（含外接）31一砼工程1箱涵垫层砼c15591.1 5.210.1307.96312墙体砼c30构造柱（31道）0.180.49 1.516.40523箱涵底板砼C30591.1 5.010.41184.56444墙帽砼c30591.10.490.6223.43585顶板c30591.1 4.730.325906.668295小计 c15307.9631c302331.0737二砌筑工程6墙体砌筑591.10.49 1.5852.5118小计852.5118三抹灰工程7内墙面抹灰591.1 1.82127.968外墙抹灰591.1 2.152541.739底板抹灰591.1 4.032382.133四钢筋工程长根数总长kg/m总重10底板钢筋Φ25 5.115911.230206.232 3.854375116426.146Φ12591.0235.220803.9040.88804818474.8653 11底板伸缩缝钢筋Φ25 5.113721900.92 3.8543757326.85853ф8 1.578371314.090.394688518.655554 12墙体构造柱钢筋柱钢筋Φ22 1.87441339.2 2.9848283997.28166锚固钢筋Φ22 1.11744825.84 2.9848282464.99036锚固箍筋ф8 1.57248389.360.394688153.67572 14墙帽钢筋Φ12591.022011820.40.88804810497.0826ф8 2.645912.215608.2080.3946886160.3724 15顶板底部钢筋①顶板底部Φ22钢筋（无井洞板） 4.85543226345.2 2.98482878635.8906②顶板底部Φ12钢筋（无井洞板）559.0232.133333317963.1760.88804815952.1625③顶板底部Φ22钢筋（有井洞板） 4.852561241.6 2.9848283705.96245④顶板底部Φ25钢筋（有井洞板） 2.15192412.8 3.8543751591.086⑤顶板底部Φ12钢筋（有井洞板）0.94704661.760.888048587.674645⑥顶板底部Φ14钢筋（有井洞板）0.612876.8 1.20873292.8306176⑦顶板底部Φ25钢筋（有井洞板） 1.4128179.2 3.854375690.70416顶板顶部钢筋⑤顶板底部Φ12钢筋（有井洞板）0.94192180.480.888048160.274903⑥顶板底部Φ14钢筋（有井洞板）0.612876.8 1.20873292.8306176⑧顶板底部Φ14钢筋（有井洞板） 1.8256460.8 1.208732556.983706⑨顶板底部Φ14钢筋（有井洞板）0.519296 1.208732116.038272⑩顶板底部Φ14钢筋（有井洞板） 1.4128179.2 1.208732216.604774合计Φ25126034.794Φ2288804.1251Φ141075.28799Φ1245672.06ф86832.70367五模板工程长宽高工程量17垫层模板（含每20m一个端头模板）742.190.2148.438 18平基模板（含每20m一个端头模板）151.090.8120.872 19构造柱模板（含外接共31个）49.6 1.574.4 20墙帽模板1182.2 1.251477.75 21顶板模板（含每20m一个端头模板加外737.730.7516.411 2216个井口模板0.70.35 2.15404 23满堂木支撑591.1 4.03 1.84287.8394。

高速公路桥梁涵洞工程工程量清单计价规则1.1 一般规定1.1.1 本章为桥梁、涵洞工程，包括桥梁、涵洞及其附属结构物的施工，主要有钢筋、基础挖方及回填工程、钻孔灌注桩、沉桩、挖孔灌注桩、沉井、结构混凝土工程、预应力混凝工程、预制构件安装、砌石工程、小型钢构件、桥面铺装、桥梁支座、桥梁接缝和伸缩装置、防水处理、圆管涵及倒虹吸管、盖板涵和箱涵、拱涵、通道、钢箱梁、拱结构以及斜拉桥等内容。

1.1.2 本章所列项目涉及的核对图纸和补充调查、平整场地、复测、编制施工方案、准备及恢复预制场地、质量检验以及技术措施等，作为承包人应作的附属工作，不另行计量。

1.1.3 本章所列工程项目涉及到的养护、场地清理、吊装设备、拱盔、挂篮、支架、工作平台、脚手架的搭设及拆除、模板、拱架和支架的安装及拆除，均包括在相应工程项目内，不另行计量。

混凝土拌和场站、构件预制场、贮料场的建设、拆除、恢复，安装架设设备摊销、预应力张拉台座的设置及拆除均包括在相应工程项目中，不另行计量。

1.1.4 对所有桥梁、通道外露面，为保证其外观质量，在施工中要求采用大型钢模板或贴塑胶合板等施工措施，这些措施所涉及的费用应被视为已包含在相关工程项目的综合单价或费率中，不另行计量。

1.1.5 除台后路基填筑及锥坡填土在204节中计量外，本章所涉及的基础挖方作为相关项目的附属工作，不单独计量。

原地面以下部分的基础回填、整形和夯实等工作不另行计量，原地面以上部分的回填计入204节路基填筑的相关项目中。

1.1.6 挖孔灌注桩在405节中计量。

1.1.7 桩的垂直静载荷试验在401节中计量。

1.1.8 经验收的不同型式预制构件的安装，包括构件安装所需的临时性或永久性扣件、钢板、焊接、螺栓等，其费用包含在第410节及第411节相应预制混凝土构件或预应力混凝土构件的工程项目价格中，不另行计量。

1.1.8 除钢筋及预应力钢筋以外的小型钢构件（如管道支架等）的供应、制造、保护和安装，作为相关工程项目内的附属工作，不另行计量。

80T汽车吊安箱涵计算书一、机具选择1、作业吊车考虑本合同段箱涵预制件安装工程量大，且安装地点较为分散，故拟选用汽车吊吊装施工。

所有安装地为已完成路基，地质条件均较好，经处理后能满足汽车吊施工要求。

由于作业环境差别不大，吊装方法基本一致，综合考虑采用“双机抬吊”作业。

2、作业吊车的选择⑴、本工程4X3m箱涵预制件采用双机抬机作业。

(Q 主+Q 副)K工Q1+Q2取最重箱涵预制件自重553即Ql=55t,考虑索具重量Q2=2.0t, K为起重机降低系数，取0.8。

即Q主+Q副工71.2t⑵、起重高度计算H2H1+H2+H3+H4式中H——起重机的起重高度(m),停机面至吊钩的距离；H1——安装支座(基础)表面高度(m),停机面至安装支座表面的距离；H2——安装间隙，视具体情况而定，一般取；H3——绑扎点至构件起吊后底面的距离(m)；H4——索具高度(m),绑扎点至吊钩的距离，视具体情况而定。

取Hl=4米，H2 = 0.3米，H3 = 0.85米，H4取3米。

选用起重机的起重高度H28.15米，起重高度取9m。

⑶、起重臂长度计算：12 (H+h0-h)/sin Q式中1——起重臂长度(m)；H——起重高度(m)；h0——起重臂顶至吊钩底面的距离(m)；本项目取1. 5m;h——起重臂底钱至停机面距离(m),本项目取L 5m；。

——起重臂仰角，一般取25° <75°,本项目取60°。

l^(9+1.5-1.5)/sin(60° )=10. 4 米。

（4）、根据本项目的实际情况，综合考虑⑴、（2）、⑶及起重机的工作幅度，参考吊车性能参数表，本项目作业半径取值控制6m内，选用2台80t汽车吊满足施工要求。

3、吊环、吊装钢丝绳的选择①、吊环吊环用于箱涵预制件的起吊移、架梁用，每片预制件共设置4个，根据设计图，本合同段预制件最重重量为55t。

本合同段采用@ 25mm圆钢作为吊环材料。
