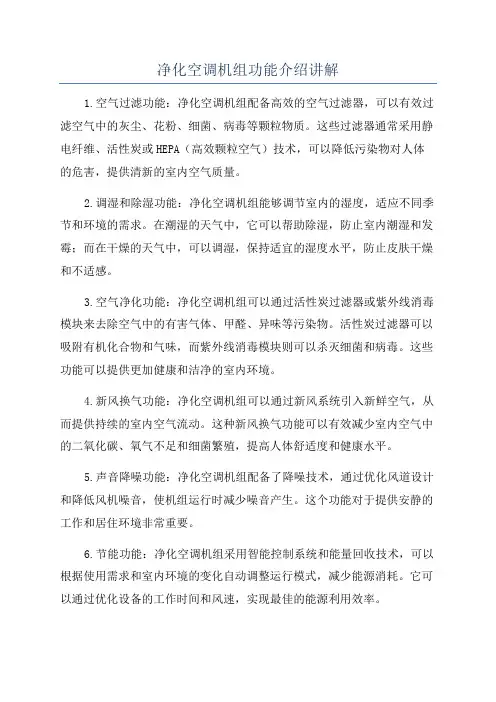

净化空调机组功能介绍讲解
1.空气过滤功能：净化空调机组配备高效的空气过滤器，可以有效过滤空气中的灰尘、花粉、细菌、病毒等颗粒物质。
这些过滤器通常采用静电纤维、活性炭或HEPA（高效颗粒空气）技术，可以降低污染物对人体的危害，提供清新的室内空气质量。
2.调湿和除湿功能：净化空调机组能够调节室内的湿度，适应不同季节和环境的需求。
在潮湿的天气中，它可以帮助除湿，防止室内潮湿和发霉；而在干燥的天气中，可以调湿，保持适宜的湿度水平，防止皮肤干燥和不适感。
3.空气净化功能：净化空调机组可以通过活性炭过滤器或紫外线消毒模块来去除空气中的有害气体、甲醛、异味等污染物。
活性炭过滤器可以吸附有机化合物和气味，而紫外线消毒模块则可以杀灭细菌和病毒。
这些功能可以提供更加健康和洁净的室内环境。
4.新风换气功能：净化空调机组可以通过新风系统引入新鲜空气，从而提供持续的室内空气流动。
这种新风换气功能可以有效减少室内空气中的二氧化碳、氧气不足和细菌繁殖，提高人体舒适度和健康水平。
5.声音降噪功能：净化空调机组配备了降噪技术，通过优化风道设计和降低风机噪音，使机组运行时减少噪音产生。
这个功能对于提供安静的工作和居住环境非常重要。
6.节能功能：净化空调机组采用智能控制系统和能量回收技术，可以根据使用需求和室内环境的变化自动调整运行模式，减少能源消耗。
它可以通过优化设备的工作时间和风速，实现最佳的能源利用效率。

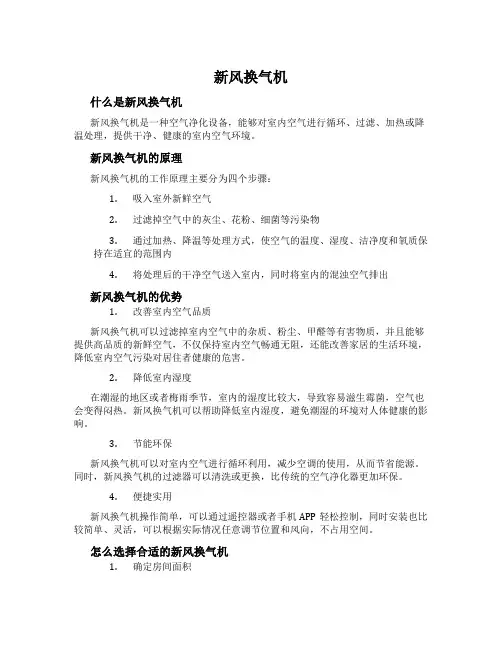

新风换气机什么是新风换气机新风换气机是一种空气净化设备，能够对室内空气进行循环、过滤、加热或降温处理，提供干净、健康的室内空气环境。
新风换气机的原理新风换气机的工作原理主要分为四个步骤：1.吸入室外新鲜空气2.过滤掉空气中的灰尘、花粉、细菌等污染物3.通过加热、降温等处理方式，使空气的温度、湿度、洁净度和氧质保持在适宜的范围内4.将处理后的干净空气送入室内，同时将室内的混浊空气排出新风换气机的优势1.改善室内空气品质新风换气机可以过滤掉室内空气中的杂质、粉尘、甲醛等有害物质，并且能够提供高品质的新鲜空气，不仅保持室内空气畅通无阻，还能改善家居的生活环境，降低室内空气污染对居住者健康的危害。
2.降低室内湿度在潮湿的地区或者梅雨季节，室内的湿度比较大，导致容易滋生霉菌，空气也会变得闷热。
新风换气机可以帮助降低室内湿度，避免潮湿的环境对人体健康的影响。
3.节能环保新风换气机可以对室内空气进行循环利用，减少空调的使用，从而节省能源。
同时，新风换气机的过滤器可以清洗或更换，比传统的空气净化器更加环保。
4.便捷实用新风换气机操作简单，可以通过遥控器或者手机APP轻松控制，同时安装也比较简单、灵活，可以根据实际情况任意调节位置和风向，不占用空间。
怎么选择合适的新风换气机1.确定房间面积首先需要考虑房间的面积，根据面积选择合适的风量和换气次数。
2.选择过滤器的类型和规格不同的过滤器可以过滤掉不同颗粒的污染物，需要根据实际情况选择对应规格和材质的过滤器。
3.关注噪音和价格新风换气机的噪音和价格也是选择时需要考虑的关键因素，选择合适的噪音水平和价格范围。
新风换气机的维护和清洁1.定期更换过滤器过滤器需要定期更换或清洗，根据不同品牌和型号规定的时间更换。
2.定期清理室外进风口室外进风口需要定期清理，避免灰尘杂物阻塞进风口。
3.清洗导风管道需要定期清洗导风管道，避免管道内滋生细菌和霉菌，影响设备的使用寿命以及室内空气品质。
新风系统智能控制器使用说明书一．概述新风系统智能控制器适用于对家庭及公共场合新风系统风机的智能控制，控制器分别设有手动及自动风量调节（三档）功能，时间及室内温度显示，滤网使用时间提醒。
自动控制功能可以设定每周7天，每天4时段运行状态，每个时段可以根据需要设定新风系统启闭或风量。
新风系统智能控制器根据具体情况灵活控制新风系统风机运转速度，实现既节能环保又能保持室内良好空气品质。
二．显示及按键符号 内容1当前星期状态2本地时间24小时制显示3自动运行模式状态显示4设置选择5风量切换6开关（设置状态时：确认）7数字减少或向后选择设置参数8数字增加或向前选择设置参数9自动运行模式：正在运行时段10手动运行模式状态显示11风量显示12环境温度显示三．技术参数输入电源 功率消耗 时段数量 输出方式 外形尺寸A C220V1w每天4时段，每周最多28时段 继电器 ≤1A86m m×86m m×14m m四．操作设置说明1.手动运行模式控制器接通电源后，液晶屏显示温度、时间、星期状态，约五秒后按开关键，液晶屏出现风量图标及手动运行模式图标，风量默认为中。
按风量切换键，可依次在高、中、低风量间进行切换，对应的风量图标的风量显示条分别为3条、2条、1条。
2.自动运行模式同时按下▽及△键，控制器进入自动运行模式，液晶屏显示自动运行模式图标。
自动运行时段设定：自动运行模式下连按两次按设置选择键，液晶屏自动运行模式图标A U T O闪烁，进入时段设定。
这时星期状态图标闪烁，按▽或△选择你要设定星期状体，按开关键确认。
星期状态确认后，自动进入这一天第1时段设定，这时液晶屏运行时段标显示1，时间的小时数字闪烁，按▽或△选择你要设定的时间，按开关键确认；小时确认后，自动进入分钟设定，这时时间的分钟数字闪烁，按▽或△选择你要设定的分钟，按开关键确认；时间设定确认后，自动进入风量设定，这时风量图标闪烁，按▽或△选择你要设定的风量（风量图标中无风量条表示关闭），按开关键确认，第一时段设定完毕，并自动进入第二时段设置。
新风换气机工作原理全热新风换气机的核心器件是全热交换器，室内排出的污浊空气和室外送入的新鲜空气既通过传热板交换温度，同时又通过板上的微孔交换湿度，从而达到既通风换气又保持室内温、湿度稳定的效果。
这就是全热交换过程。
当全热交换器在夏季制冷期运行时，新风从排风中获得冷量，使温度降低，同时被排风干燥，使新风湿度降低；在冬季运行时，新风从排风中获得热量，使温度升高，同时被排风加湿。
传热板是由薄膜状纳米合成材料制成，经过特殊工艺处理，具有导热透湿率高、气密性好、不易着尘、能满足高风压下长期连续运行等特点。
板上的微孔直径为0.29-0.30nm(纳米)，分子直径小的水蒸气（0.288nm）很容易通过，但是分子直径大的有毒有害气体、异味气体（均大于0.30nm）根本无法通过。
这种特殊性能既保证了新风的洁净，又同时实现温度和湿度的全热交换，使新风换气机的换热率和整体功能达到最佳水平。
二、技术特点·双向换气技术：内置送排风机，双向置换，使室内保持充足的新鲜空气。
·能量回收技术：采用高效静止热交换器，送、排风交叉通过时进行充分的能量交换，显热交换效率超过70%，全热交换效率超过60%。
·过滤净化技术：配置专业空气过滤器，保证送入室内的新鲜空气洁净无尘。
如果新风风源较差或对输入新风有特殊要求，可以选配更高性能的过滤装置。
·优化设计：CH系列产品由资深专业人员设计，严格选用高质量的器件、材料，实现功效最优化，结构合理，体积小、噪音低，电气控制先进简捷、安全实用。
·维护方便：先进的结构设计和质量可靠的元器件，使设备日常运行非常稳定，维护方便，无需专业人员值守。
1.2.1 BAS监控方案一、中央空调及通风系统本系统的冷水机组、冷冻水系统和冷却水系统,均集中在地下二层的空调机房。
冷却塔和水箱放置在天面，空调末端设备包括空调机组、新风机、排烟排风、通风机等，分别位于各个楼层，比较分散。
什么是新风系统？新风系统有什么作用？如果你在装修新房，可能没少看到新风系统，也许你听到许多关于新风系统的“传说”，但是没有见过新风系统的真容，小编也曾经历对新风系统从陌生到熟悉到喜欢的一个过程，在此为装修新家的朋友献上一贴《新风系统那些事儿》，看过此贴后《什么是新风系统？》《新风系统净化空气的原理是什么？》诸如此类的问题都会搞得一清二楚。
什么是新风系统？新风净化系统是什么？我们常说的新风系统，也叫新风净化系统，新风系统其实是一个简称。
实际上，新风系统就是由新风净化换气主机、管道及风口附件组成的一套独立的通风换气系统。
因为它不是一个单独的机器，而是由主机、管道及风口附件组成的一套系统，所以叫新风系统。
新风系统设备可以将室外的新鲜空气经过多重过滤、净化及热交换处理后送到每个房间内，同时又将室内的污浊空气经过热交换处理后排出室外。
从而达到空气净化、通风换气的作用。
这里必须要说明一点，现在市面上的新风系统有很多，价格相差很大，质量也是参差不齐，咱们安装新风系统一定要做到深入调研，不能图便宜买到质量差的新风系统（新风系统一般都是藏在吊顶里面，出现质量问题维修改造都比较费事，牵一发而动全身），也不能花冤枉钱让外国佬发了横财。
国内比较有代表性的新风系统品牌就是环都拓普，现在新出的产品商标好像是全英文版的了，如果我没记错的话是HOLTOP，这是我们中国人办的企业，做新风系统16年了，像大型医院、工厂车间都是采用这家的设备，做新风已经有16年的历史了，这也是国内唯一一家掌握热交换核心技术的企业，如果想好要装新风系统，不装环都的那可以认为是对自己的残忍与惩罚。
新风系统怎么净化空气？工作原理是什么？首先要知道新风净化系统是由一送一排两个风机、新风过滤净化装置，能量回收装置以及智能控制系统组成。
它能在不开窗的情况下，将室外的新鲜空气经过过滤净化以后送入室内，并将室内的污浊空气排到室外。
一送一排两组风机，可以让室内的空气循环流动起来，达到置换通风的目的。

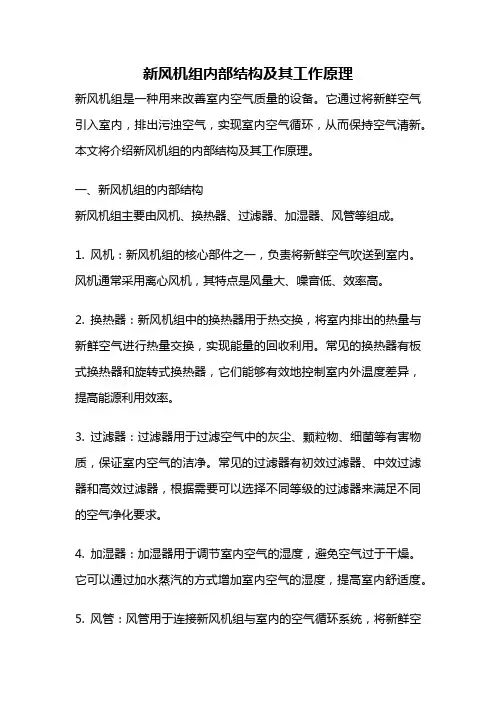

新风机组内部结构及其工作原理新风机组是一种用来改善室内空气质量的设备。
它通过将新鲜空气引入室内，排出污浊空气，实现室内空气循环，从而保持空气清新。
本文将介绍新风机组的内部结构及其工作原理。
一、新风机组的内部结构新风机组主要由风机、换热器、过滤器、加湿器、风管等组成。
1. 风机：新风机组的核心部件之一，负责将新鲜空气吹送到室内。
风机通常采用离心风机，其特点是风量大、噪音低、效率高。
2. 换热器：新风机组中的换热器用于热交换，将室内排出的热量与新鲜空气进行热量交换，实现能量的回收利用。
常见的换热器有板式换热器和旋转式换热器，它们能够有效地控制室内外温度差异，提高能源利用效率。
3. 过滤器：过滤器用于过滤空气中的灰尘、颗粒物、细菌等有害物质，保证室内空气的洁净。
常见的过滤器有初效过滤器、中效过滤器和高效过滤器，根据需要可以选择不同等级的过滤器来满足不同的空气净化要求。
4. 加湿器：加湿器用于调节室内空气的湿度，避免空气过于干燥。
它可以通过加水蒸汽的方式增加室内空气的湿度，提高室内舒适度。
5. 风管：风管用于连接新风机组与室内的空气循环系统，将新鲜空气引入室内，排出污浊空气。
风管的材料通常为镀锌铁皮或不锈钢，具有良好的密封性和耐腐蚀性。
二、新风机组的工作原理新风机组的工作原理可以简单概括为：新鲜空气进入室内，污浊空气排出室外。
1. 新鲜空气引入：新风机组通过风机将新鲜空气从室外吸入，经过过滤器进行过滤，去除空气中的杂质和污染物，保证空气的清洁。
2. 空气处理：新风机组将新鲜空气送入换热器进行热交换。
换热器可以将室内排出的热量与新鲜空气进行热量交换，实现能量的回收利用。
这样可以减少能源消耗，提高能源利用效率。
3. 室内空气循环：经过热交换后的新鲜空气进入室内，通过风管分布到各个房间，保持室内空气的流通。
同时，室内污浊空气通过风管排出室外，保持室内空气的清新。
4. 加湿调节：新风机组通过加湿器对新鲜空气进行加湿处理，保持室内空气的湿度适宜。

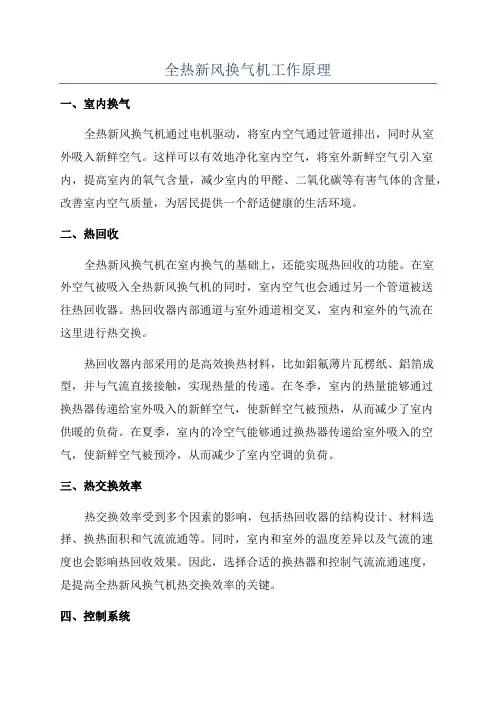

全热新风换气机工作原理一、室内换气全热新风换气机通过电机驱动，将室内空气通过管道排出，同时从室外吸入新鲜空气。
这样可以有效地净化室内空气，将室外新鲜空气引入室内，提高室内的氧气含量，减少室内的甲醛、二氧化碳等有害气体的含量，改善室内空气质量，为居民提供一个舒适健康的生活环境。
二、热回收全热新风换气机在室内换气的基础上，还能实现热回收的功能。
在室外空气被吸入全热新风换气机的同时，室内空气也会通过另一个管道被送往热回收器。
热回收器内部通道与室外通道相交叉，室内和室外的气流在这里进行热交换。
热回收器内部采用的是高效换热材料，比如鋁氟薄片瓦楞纸、鋁箔成型，并与气流直接接触，实现热量的传递。
在冬季，室内的热量能够通过换热器传递给室外吸入的新鲜空气，使新鲜空气被预热，从而减少了室内供暖的负荷。
在夏季，室内的冷空气能够通过换热器传递给室外吸入的空气，使新鲜空气被预冷，从而减少了室内空调的负荷。
三、热交换效率热交换效率受到多个因素的影响，包括热回收器的结构设计、材料选择、换热面积和气流流通等。
同时，室内和室外的温度差异以及气流的速度也会影响热回收效果。
因此，选择合适的换热器和控制气流流通速度，是提高全热新风换气机热交换效率的关键。
四、控制系统全热新风换气机通常配备了智能控制系统，能够监测室内和室外的温度、湿度、CO2含量等参数，并根据设置的需求进行自动调节。
通过识别室内和室外的温差，智能控制系统可以根据实际情况自动调整换气量，自动适应不同季节和不同的使用要求，以实现舒适的室内环境。
总结起来，全热新风换气机工作原理是通过室内和室外气流的交换，在换热器中实现室内热回收和室内通风的功能。
热回收能够提高室内换气的效果，并减少室内供暖和空调的负荷，从而节约能源、改善室内环境。
智能控制系统能够自动调节换气量，根据需要提供舒适的室内环境。
全热新风换气机的热交换效率取决于热回收器的设计和材料选择，以及气流流通速度等因素。

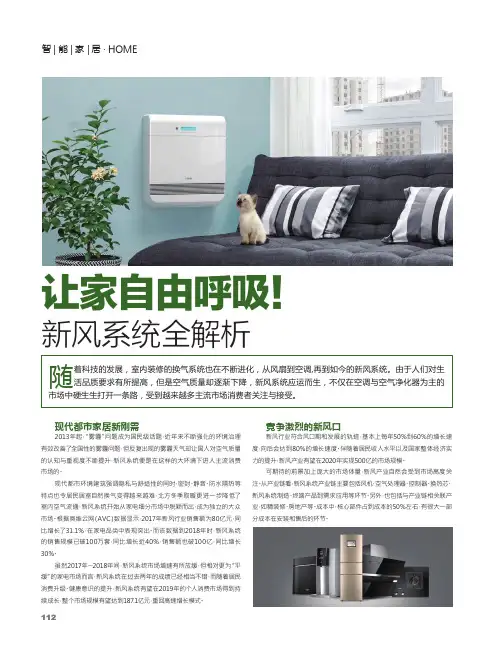

智 能 家 居· HOME112让家自由呼吸！新风系统全解析随着科技的发展，室内装修的换气系统也在不断进化，从风扇到空调,再到如今的新风系统。
由于人们对生活品质要求有所提高，但是空气质量却逐渐下降，新风系统应运而生，不仅在空调与空气净化器为主的市场中硬生生打开一条路，受到越来越多主流市场消费者关注与接受。
现代都市家居新刚需2013年起，“雾霾”问题成为国民级话题，近年来不断强化的环境治理有效改善了全国性的雾霾问题，但反复出现的雾霾天气却让国人对空气质量的认知与重视度不断提升，新风系统便是在这样的大环境下进入主流消费市场的。
现代都市环境建筑强调隐私与舒适性的同时，密封、静音、防水隔热等特点也令居民居室自然换气变得越来越难，北方冬季取暖更进一步降低了室内空气流通，新风系统开始从家电细分市场中脱颖而出，成为独立的大众市场。
根据奥维云网（AVC ）数据显示，2017年新风行业销售额为80亿元，同比增长了31.1%，在家电品类中表现突出。
而该数据到2018年时，新风系统的销售规模已破100万套，同比增长近40%，销售额也破100亿，同比增长30%。
虽然2017年〜2018年间，新风系统市场增速有所放缓，但相对更为“平缓”的家电市场而言，新风系统在过去两年的成绩已经相当不错，而随着居民消费升级、健康意识的提升，新风系统有望在2019年的个人消费市场得到持续成长，整个市场规模有望达到187.1亿元，重回高速增长模式。
竞争激烈的新风口新风行业符合风口期和发展的轨迹，基本上每年50%到60%的增长速度，向后会达到80%的增长速度。
伴随着居民收入水平以及国家整体经济实力的提升，新风产业有望在2020年实现500亿的市场规模。
可期待的前景加上庞大的市场体量，新风产业自然会受到市场高度关注。
从产业链看，新风系统产业链主要包括风机、空气处理器、控制器、换热芯、新风系统制造、终端产品到需求应用等环节。
另外，也包括与产业链相关联产业，如精装修、房地产等。
环都托普—热回收式新风换气机（热交换器）
功能：1、通风换气功能将新鲜的空气送入室内，同时排出室内污浊的空气；
2、能量回收功能内置高效节能的热交换器，通风换气的同时实现能量交换（温、湿度），大大降低新风负荷，70%的能量回收率；
3、完美的静音效果采用独特的孔消声技术；
4、空气过滤净化功能专业级的空气过滤装置，保证空气清新而洁净；
5、旁通功能设备内部增设旁通系统，在过渡季节或室外空气比室内舒适时，利用旁通功能充分利用大自然的免费资源，延长热交换器的使用寿命；
6、高密封性和维护便利兼备热交换器和机器采用一次成型导轨连接，并嵌入独创的柔性密封材料，即能做到免工具抽拉拆卸，维护保养方便，同时确保新风与污风彻底隔离，避免了新风的二次污染。
小型高效系列新风换气机：风量115~2000m³/h
小型静音系列新风换气机：风量150~1300m³/h
小型高静压系列新风换气机：风量100~1000m³/h
中型标准系列新风换气机：风量1000~6000m³/h
大型标准系列新风换气机：风量7500~20000m³/h采用落地式安装
小型壁挂系列新风换气机：风量300~1000m³/h
控制系统：
HDK-08型/HDK-09D型/HDK-09S型控制器：
风机三速转换
普通换气/能量回收模式转换
送风机、排风机可单独启停控制
室内温度测量
温度校准功能
KM 接触器FR热继电器FU熔断器（保险）。
新风换气机结构
什么是新风换气机呢？新风换气机是一款用于室内建筑，改善室内空气流通的新型环保产品。
主要作用是给密封室内送入新鲜空气，排出室内污浊空气。
达到室内空气净化的目的。
那么新风换气机的结构又是怎么样的呢？
新风换气机结构图：
新风换气机的结构大体上差不多，根据不同品牌，存在这少许差异。
以雅舍新风换气机为例：
外部结构：长方体形状外部4风口。
内部结构主要由骨架、外壳面板、2个电机、全热交换芯、过滤网组成
✧ 骨架优质铝合金型材框架，表面经硬化及磨砂处理，美观耐用。
✧ 外壳复合式夹芯双层高密度EPS面板，厚度为17~25mm。
外面板采用优质镀锌彩色钢板，内板采用优质镀锌钢板，中间为聚苯乙烯或聚氨酯保温材料。
轻质、高强度、坚固耐用、外表美观，具有良好的密封、保温、隔声、抗振动性能。
✧ 电机静音型离心电机，每台电机都经过动力特性测试、动态性能测试、振动噪音频谱分析，符合EN6100、GB8070、ISO5167标准，低噪音、节能、质量稳定。
✧ 全热交换体由铝制导热体特殊加工工艺制成，具有气密性能好、抗撕裂、耐老化及防霉抗菌等特点，热效率较高。
✧ 过滤网在全热交换芯的两侧，主要防止灰尘、纸屑、毛发、蚊虫进入室内。
空气环的原理空气环的原理是通过空气循环系统将新鲜空气流通进入室内，以提供清洁、新鲜的室内空气。
空气环由下列主要部件组成：空气净化器，空气处理设备，风道系统，控制系统。
下面将详细介绍每个部件的功能和原理。
1. 空气净化器：空气净化器是空气环的关键部件之一。
它使用一系列技术来过滤、杀菌、吸附、去除空气中的粉尘、异味、细菌、病毒等有害物质，以确保提供清洁和健康的室内空气。
常用的空气净化技术包括过滤技术、紫外线杀菌技术、活性炭吸附技术等。
2. 空气处理设备：空气处理设备是将新鲜空气送入室内并处理室内空气的关键设备。
它通常由送风机、回风机、换热器、加湿器、除湿器等组成。
送风机通过风道将新鲜空气从室外吸入，回风机将室内空气抽出，通过换热器实现室内外空气的热交换，以达到节能的目的。
加湿器和除湿器负责调节室内空气的湿度。
3. 风道系统：风道系统负责空气的输送和分配。
它包括供风管道和回风管道。
供风管道将新鲜空气输送到各个室内区域，回风管道将室内空气收集回处理设备进行再处理。
风道系统还包括风口、风阀等调节和控制空气流动量和方向的装置。
4. 控制系统：控制系统是空气环的中枢部分，负责监测和控制空气环的运行。
它通常由传感器、控制器、执行器等组成。
传感器用来感知室内空气的温度、湿度、二氧化碳浓度等参数，控制器根据传感器的反馈信号调节空气处理设备的运行，并控制风道系统的开关和风速调节。
空气环的工作原理如下：首先，空气净化器通过过滤、杀菌等技术将室外空气中的有害物质去除；然后，送风机将经过净化的新鲜空气吹入室内各个区域；同时，回风机将室内空气抽出并送往空气处理设备进行再处理；经过换热器的热交换，新鲜空气被加热或降温，以适应室内的温度需求；加湿器和除湿器根据室内湿度的要求进行湿度调节；最后，经过风道分配到各个室内区域。
总的来说，空气环通过净化室外空气并将其送入室内，不仅可以提供清洁、健康的室内空气，还可以有效控制温度、湿度，满足人们对舒适环境的需求。
综上所述，国内较知名品牌基本分为一下三个阵营：
一、远大，美国布朗，德国产森德康舒，因其产品在处理空气洁净度，新鲜度，温度，湿度四个方面，均有良好表现：a.针对性地应对中国国情（颗粒物为第一危害，均值高于欧美20倍以上），在空气洁净度处理方面表现突出；b.采用传热效率更高的金属铝作为热交换器，热回收效率更高；c.均采取了方便客户自助清洁或更换过滤器，热交换器的结构设计（远大更有报警功能），确保客户在15-25年产品使用寿命年限内养成良好的使用习惯；d.各种可选配件较为齐全：二氧化碳、VOC气体监测模块，加湿、除湿、降噪模块等可满足各种需求，可成为第一阵营；
二、松下，三菱电机，大金，霍尼韦尔，因其全热性能，及产品本身的知名度有良好的表现：a.全热交换，可以在进行热量/冷量回收同时，对空气湿度有一定程度上的阻隔效果（不能代替除湿机），一体两用；b.以上品牌在国内客户认知程度上有较好一面，如其能在产品性能上更加针对中国国情，将有更好表现，可成为第二阵营；
对比第一阵营，有以下不足：a.除松下、霍尼韦尔有选配中效过滤器外，其余均为粗效过滤，对绝大多数微尘（＜2.5μm）没有阻隔效果，对纸质热交换器会造成堵塞、发霉、成为细菌温床；对风机马达等部件会影响使用寿命；对室内空气洁净度无明显改善效果；b.暗藏式安装，不易做清洗维护，若在产品推介过程不能注意对客户的提醒与教育，久而久之，新风机会成为污染源；c.除霍尼韦尔外，无配件可选，不能针对不同环境进行相应方案选择。
三、爱迪士，兰舍，环都拓普，美的等，因其产品价格有良好表现，可称为第三阵营；
对比第二阵营，仍需找准对应客户群体。
