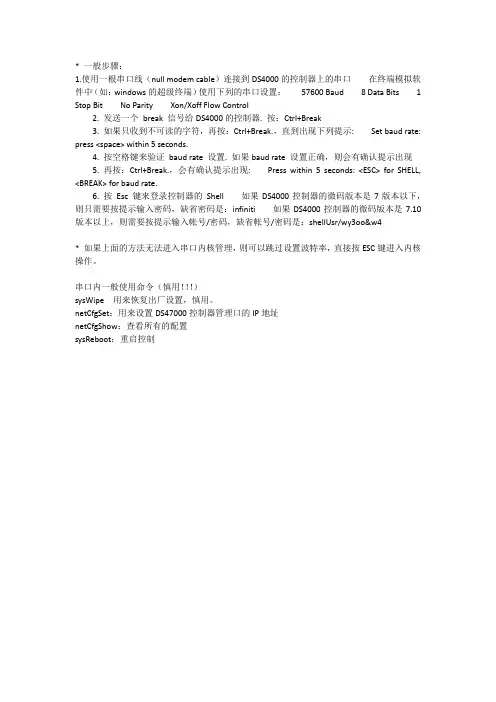

* 一般步骤：
1.使用一根串口线（null modem cable）连接到DS4000的控制器上的串口在终端模拟软件中（如：windows的超级终端）使用下列的串口设置：57600 Baud 8 Data Bits 1 Stop Bit No Parity Xon/Xoff Flow Control
2. 发送一个break 信号给DS4000的控制器. 按：Ctrl+Break
3. 如果只收到不可读的字符，再按：Ctrl+Break.，直到出现下列提示: Set baud rate: press <space> within 5 seconds.
4. 按空格键来验证baud rate 设置. 如果baud rate 设置正确，则会有确认提示出现
5. 再按：Ctrl+Break.，会有确认提示出现: Press within 5 seconds: <ESC> for SHELL, <BREAK> for baud rate.
6. 按Esc 键来登录控制器的Shell 如果DS4000控制器的微码版本是7版本以下，则只需要按提示输入密码，缺省密码是：infiniti如果DS4000控制器的微码版本是
7.10版本以上，则需要按提示输入帐号/密码，缺省帐号/密码是：shellUsr/wy3oo&w4
* 如果上面的方法无法进入串口内核管理，则可以跳过设置波特率，直接按ESC键进入内核操作。

串口内一般使用命令（慎用！！！）
sysWipe用来恢复出厂设置，慎用。

netCfgSet：用来设置DS47000控制器管理口的IP地址
netCfgShow：查看所有的配置
sysReboot：重启控制。

iDVR4000数字视频监控系统使用说明书注意事项★在使用本监控系统之前,请详细阅读本说明书所涉及的相关事项;熟悉系统各部分的功能后,方能使用，以确保该系统为您发挥最佳功能。

否则一切后果自负。

★本系统工作主机供电电压为220伏+10%，如果在电压不稳或者干扰大的场合，请您选用优质稳压电源（即UPS），保证系统正常良好的工作状态。

★本系统主机工作于常温(-10+3℃ - 55+2℃)、清洁的环境,并且保持良好的通风状态。

★本系统软件属于我公司专有产品，未经同意，请勿复制，否则影响机器稳定概不负责，并将通过有关法律渠道追究盗版责任。

硬件配置要求服务端CPU：赛扬 2G 以上（推荐双核1.8G以上）内存：256M以上（推荐DDR512M）显卡：32M 支持Overlay (推荐64M)网卡：10－100M显示分辨率：1024*768(32位色)客户端CPU：P4 1.7G以上内存：DDR 256M显卡：64M网卡：10－100M显示分辨率：1024*768(32位色)功能特点（H.264硬压缩）操作系统Windows XP/VISTA，压缩方式H.264。

显示分辨率1024 x 768,录像分辨率352 x 288（PAL制式）， 352 x 240（NTSC制式）或320 x 240，640 x 480（D1）。

一套系统最大支持32路。

支持单画面、4画面、8画面、9画面、10画面、12画面、16画面、20画面、25画面、36画面显示，可全屏显示，支持自动翻页，可多级放大。

多画面实时显示/录像/回放功能，支持多种云镜控制，支持多种报警盒。

连续录像、定时录像、动态录像、事件录像、联动报警录像等录像方式。

可以设置每个镜头的显示名称。

NTSC/PAL两种视频显示制式可选，25帧/秒实时预览、近实时回放。

视频图像属性调节功能，使图像更清晰。

视频录像图像质量有多种等级可调，以改变存储文件大小，方便不同场合应用。

IBM DS4000 快速维护手册V1.4a版本历史：1.1a 增加了对性能监控问题的解释2006/11/281.2a 增加了DS4000的扩展柜EXP的ID设置的重要说明2007/04/15增加了拔出未使用的光电转换模块GBIC/SFP的建议2007/05/161.3a 增加了在微码05.XX上通过SM图形界面收集控制器串口日志的方法；增加了实施EXP扩展柜或硬盘升级及迁移的警告信息；一定要按照IBM官方文档的规范进行。

增加了定期保存Profile和All Support Data的建议；1.4a 详细说明了每一本DS4000官方服务文档的主要内容2007/08/28修改了控制器微码在06.XX版本下的微码升级顺序的建议增加了安装实施DS4000的相关重要注意事项，一定要按照IBM官方文档的规范进行。

增加了如何通过SM客户端软件只连接一个控制器去升级微码（只限于所有硬盘都认不到的DS4800新装机环境）说明：本文档仅供参考，并不能取代IBM的以下官方文档。

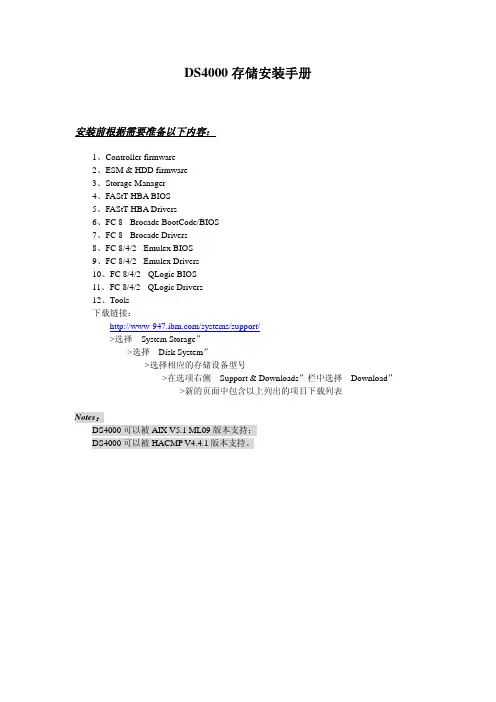

IBM DS4000官方服务文档内容介绍：1．以下是两本DS4000的入门红皮书Redbook，全面的介绍了DS4000系列的硬件结构，如何安装配置、管理和维护DS4000 Series, Storage Manager, and Copy Services SG24-7010-04/Redbooks.nsf/RedbookAbstracts/sg247010.html（重点在第1，2，3，4，5，6，12章）DS4000 Best Practices and Performance Tuning Guide SG24-6363-02/Redbooks.nsf/RedbookAbstracts/sg246363.html（重点在第1，2，3，4，11章）2．作为IBM工程师/BP代理商/客户，任何安装，实施，维护和变更工作都应首先参考DS4000 的官方服务文档：1）每一个型号的DS4000，都有一本最新版的Installation，User’s and Maintenance Guide。

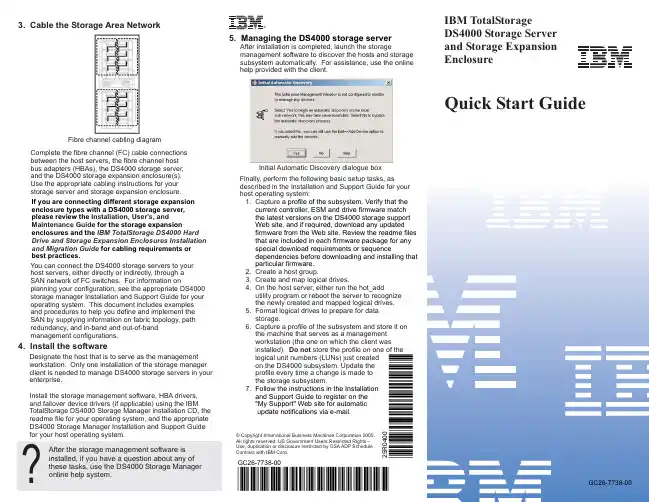

初始配置过程IBM DS4000都是通过IBM的Fast Storage Manager软件来进行管理配置的，每个FAST控制器上都带有一个RJ45的网线口，开始做配置的时候都是通过网络来进行的。

同时每个控制器还带有串口，可通过串口来进行IP的修改。

一段插入Controller A的RS-232里，另一端连接到另一台Windows 2000/NT4.0的机器串口上。

完成设置后，再连接到Controller B上，进行同样的操作。

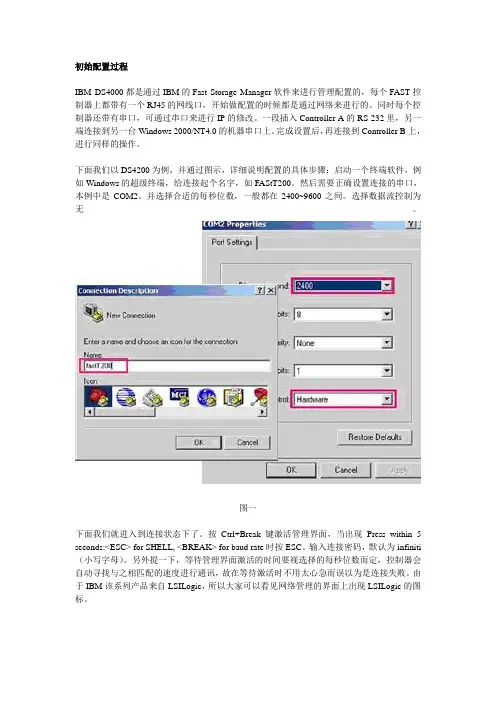

下面我们以DS4200为例，并通过图示，详细说明配置的具体步骤：启动一个终端软件，例如Windows的超级终端，给连接起个名字，如FAStT200。
