ds5020存储划分配置

通过可扩展的高性能存储系统来管理增长、复杂性和风险IBM System Storage DS5020 Express重点提示下一代8 Gbps FC接口实现基■础架构简便性混合主机接口支持(FC/iSCSI) ■均衡的性能支持实现虚拟化/■整合降低整合成本■自我加密驱动器在驱动器的■整个生命周期确保数据安全性支持混合使用FC/FDE/SATA ■驱动器，从而实现经济高效的层级存储值得信赖的存储器，能够保■护数据并且根据需要随时提供数据灵活地满足广泛的存储需求■特性丰富的管理软件，能够■最大限度地优化存储资源利用率并且降低存储TCO设计用于支持未来产品增强■通过主要的应用认证，确保■可信度通过IBM System Storage■DS® Storage Manager集中管■理DS系列产品通过连接6个EXP520扩展单■元最多支持112个磁盘驱动器模块通过IBM System StorageDS5020 Express提高数据管理效率要想优化数据管理，您需要提供高级数据可用性、强大的存储管理功能及性能特性的存储解决方案。

IBM System Storage™ DS5020Express™设计用于降低总体拥有成本，提供高性能，强大的功能，及无与伦比的易用性。

作为IBMDS系列产品中的一员，DS5020Express提供：• 高性能的8 Gbps光纤通道连接。

• 可选的1 Gbps iSCSI接口。

• 112个 1 TB SATA磁盘驱动器，最多提供112 TB的物理存储容量。

• 强大的系统管理、数据管理和数据保护特性。

降低总体拥有成本迫于数据增长和预算紧缩压力，公司继续寻找新方法，以期通过提高效率来降低成本。

8 Gb/s FC允许公司减少每个服务器所需的HBA数量以及FC SAN基础架构中的端口总数，但不会影响性能，从而节省购置和运行成本。

此外，DS5020的自动协商8 Gb/s光纤通道接口还允许您将产品无缝集成到现有的2 Gb/s或4 Gb/s基础架构中，同时在SAN不可避免地扩展到8 Gb/s时，为客户提供未来投资保护。

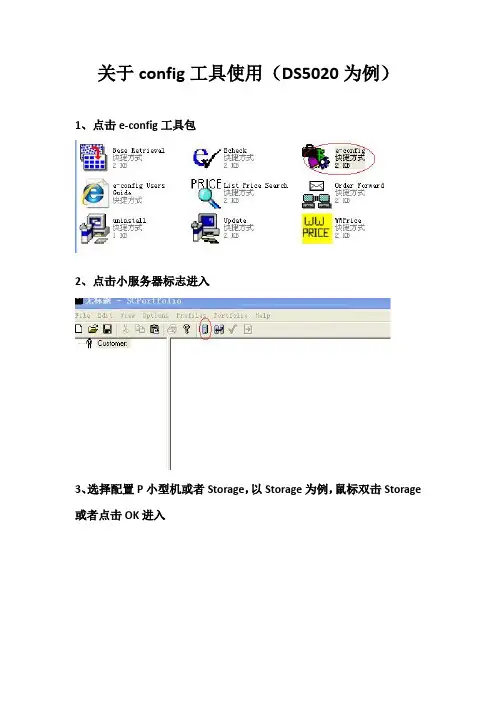

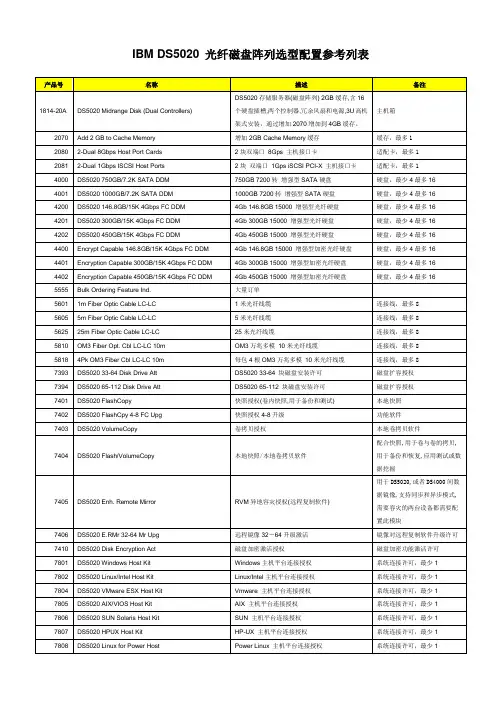

关于config工具使用（DS5020为例）1、点击e-config工具包2、点击小服务器标志进入3、选择配置P小型机或者Storage，以Storage为例，鼠标双击Storage 或者点击OK进入4、进入配置设置界面选择区域AP，国家：China选择On-Shore/off-shore（低端产品DS5000，TS带库，交换机，P720\740都是on-shore，高端产品选择off-shore）5、配置磁盘阵列（DS5020为例）双击Disk进入6、选择DS5020(1814-20A)双击进入量选择）next（下一步）步骤2 首先DS5020最大可配置8个主机接口，此项是选择主机接口数量，此项不选择的情况下，默认4个8Gbps 光纤主机接口，若客户要求配置8个8Gbps 光纤主机接口，2080选择1，若客户要求配置4个8Gbps 光纤主机接口和4个1Gbps iSCSI接口，2081选择1步骤3 选择配置光线线缆，根据客户连接的服务器的HBA的数量选择配置的数量，一般选择5605步骤4 此项配置硬盘，支持SATA硬盘，光纤（FC）硬盘，固态硬盘（SSD），加密硬盘（Encryptiondisk），支持混插，机头最大可配置16块，常规硬盘4001/4002 /4201/4202/4203如果选择加密硬盘（4401\4402\4403）需要在feature项选择7410许可。

步骤5此项是选择一些许可的，5020最大4GB缓存，如果不选择2070默认2GB缓存，7393 \7394 如果机头和扩展柜的硬盘数量大于等于33选择，7401\7404\7405等根据客户需求选配。

步骤6 此项是配置扩展柜，DS5020最大支持6个的扩展柜，共计112块盘，支持的扩展柜有1814-52A\1812-81A(原DS4700扩展柜，支持5020，需要在feature s项下配置7414，若要配置扩展柜双击进入。

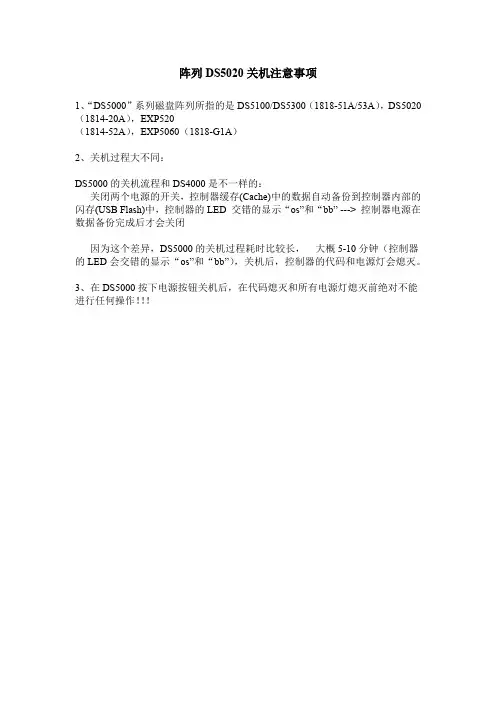

阵列DS5020关机注意事项
1、“DS5000”系列磁盘阵列所指的是DS5100/DS5300（1818-51A/53A），DS5020（1814-20A），EXP520
（1814-52A），EXP5060（1818-G1A）
2、关机过程大不同：
DS5000的关机流程和DS4000是不一样的：
关闭两个电源的开关，控制器缓存(Cache)中的数据自动备份到控制器内部的闪存(USB Flash)中，控制器的LED 交错的显示“os”和“bb” --->控制器电源在数据备份完成后才会关闭
因为这个差异，DS5000的关机过程耗时比较长，大概5-10分钟（控制器的LED会交错的显示“os”和“bb”），关机后，控制器的代码和电源灯会熄灭。

3、在DS5000按下电源按钮关机后，在代码熄灭和所有电源灯熄灭前绝对不能进行任何操作！！！。

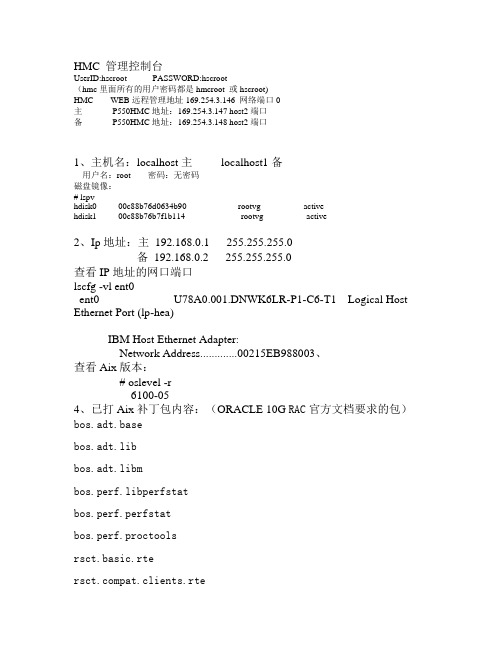

HMC 管理控制台UserID:hscroot PASSWORD:hscroot（hmc里面所有的用户密码都是hmcroot 或hscroot)HMC WEB远程管理地址169.254.3.146 网络端口0主P550HMC地址：169.254.3.147 host2端口备P550HMC地址：169.254.3.148 host2端口1、主机名：localhost主localhost1备用户名：root 密码：无密码磁盘镜像：# lspvhdisk0 00c88b76d0634b90 rootvg activehdisk1 00c88b76b7f1b114 rootvg active2、Ip地址：主192.168.0.1 255.255.255.0备192.168.0.2 255.255.255.0查看IP地址的网口端口lscfg -vl ent0ent0 U78A0.001.DNWK6LR-P1-C6-T1 Logical Host Ethernet Port (lp-hea)IBM Host Ethernet Adapter:Network Address.............00215EB988003、查看Aix版本：# oslevel -r6100-054、已打Aix补丁包内容：（ORACLE 10G RAC官方文档要求的包）bos.adt.basebos.adt.libbos.adt.libmbos.perf.libperfstatbos.perf.perfstatbos.perf.proctoolsrsct.basic.rtepat.clients.rtexlC.aix61.rte 10.1.0.2xlC.rte 10.1.0.2bos.data,bos.clvm,rsct.*(三个包)，patsmitty easy_install 打定义好的包（bander）app_devServer3CDE(图形化界面靠CDE包支持)有图形设备需选Graphicsperftools5、P550设备列表# lsdevL2cache0 Available L2 Cachecd0 Available 00-08-00 SATA DVD-RAM Drivecluster0 Available Cluster Nodeen0 Available Standard Ethernet Network Interfaceen1 Defined Standard Ethernet Network Interfaceen2 Defined 05-00 Standard Ethernet Network Interfaceen3 Defined 05-01 Standard Ethernet Network Interfaceen4 Defined 04-00 Standard Ethernet Network Interfaceen5 Defined 04-01 Standard Ethernet Network Interfaceent0 Available Logical Host Ethernet Port (lp-hea)ent1 Available Logical Host Ethernet Port (lp-hea)ent2 Available 05-00 2-Port Gigabit Ethernet-SX PCI-Express Adapter (14103f03)ent3 Available 05-01 2-Port Gigabit Ethernet-SX PCI-Express Adapter (14103f03)ent4 Available 04-00 2-Port Gigabit Ethernet-SX PCI-Express Adapter (14103f03)ent5 Available 04-01 2-Port Gigabit Ethernet-SX PCI-Express Adapter (14103f03)et0 Defined IEEE 802.3 Ethernet Network Interfaceet1 Defined IEEE 802.3 Ethernet Network Interfaceet2 Defined 05-00 IEEE 802.3 Ethernet Network Interfaceet3 Defined 05-01 IEEE 802.3 Ethernet Network Interfaceet4 Defined 04-00 IEEE 802.3 Ethernet Network Interfaceet5 Defined 04-01 IEEE 802.3 Ethernet Network Interfacefcnet0 Defined 02-08-01 Fibre Channel Network Protocol Devicefcnet1 Defined 02-09-01 Fibre Channel Network Protocol Devicefcnet2 Defined 03-08-01 Fibre Channel Network Protocol Device fcnet3 Defined 03-09-01 Fibre Channel Network Protocol Device fcs0 Available 02-08 FC Adapterfcs1 Available 02-09 FC Adapterfcs2 Available 03-08 FC Adapterfcs3 Available 03-09 FC Adapterfscsi0 Available 02-08-02 FC SCSI I/O Controller Protocol Device fscsi1 Available 02-09-02 FC SCSI I/O Controller Protocol Device fscsi2 Available 03-08-02 FC SCSI I/O Controller Protocol Device fscsi3 Available 03-09-02 FC SCSI I/O Controller Protocol Device fwdump Defined Logical volumehd1 Defined Logical volumehd2 Defined Logical volumehd3 Defined Logical volumehd4 Defined Logical volumehd5 Defined Logical volumehd6 Defined Logical volumehd8 Defined Logical volumehd10opt Defined Logical volumehd11admin Defined Logical volumehd9var Defined Logical volumehdisk0 Available 00-08-00 SAS Disk Drivehdisk1 Available 00-08-00 SAS Disk Driveinet0 Available Internet Network Extensioniocp0 Defined I/O Completion Portsiscsi0 Available iSCSI Protocol Devicelg_dumplv Defined Logical volumelhea0 Available Logical Host Ethernet Adapter (l-hea) livedump Defined Logical volumelo0 Available Loopback Network Interfacelvdd Available LVM Device Drivermem0 Available Memorypci0 Available PCI Buspci1 Available PCI Buspci2 Available PCI Buspci3 Available PCI Buspci4 Available PCI Express Buspci5 Available PCI Express Buspci6 Available PCI Express Buspci7 Available PCI Express Buspci8 Available 07-00 PCI Busproc0 Available 00-00 Processorproc2 Available 00-02 Processorproc4 Available 00-04 Processorproc6 Available 00-06 Processorproc8 Available 00-08 Processorproc10 Available 00-10 Processorproc12 Available 00-12 Processorproc14 Available 00-14 Processorpty0 Available Asynchronous Pseudo-Terminalrcm0 Defined Rendering Context Manager Subsystem rootvg Defined Volume groupsa0 Available 08-00 4 Port Async EIA-232 PCIe Adaptersas0 Available 00-08-00 Controller SAS Protocolsata0 Available 00-08-00 Controller SATA Protocolses0 Available 00-08-00 SAS Enclosure Services Devicesfw0 Available Storage Framework Modulesfwcomm0 Available 02-08-02-FF Fiber Channel Storage Framework Comm sfwcomm1 Defined 02-09-02-FF Fiber Channel Storage Framework Comm sfwcomm2 Available 03-08-02-FF Fiber Channel Storage Framework Comm sfwcomm3 Defined 03-09-02-FF Fiber Channel Storage Framework Comm sfwcomm4 Available 00-08-00-FF SAS Storage Framework Commsissas0 Available 00-08 PCI-X266 Planar 3Gb SAS Adaptersys0 Available System Objectsysplanar0 Available System Planarusb0 Available USB System Softwareusbhc0 Available 01-08 USB Host Controller (33103500)usbhc1 Available 01-09 USB Host Controller (33103500)usbhc2 Available 01-0a USB Enhanced Host Controller (3310e000) usbms0 Available 2.1 USB Mass Storagevio0 Available Virtual I/O Busvsa0 Available LPAR Virtual Serial Adaptervty0 Available Asynchronous Terminal内存显示lsattr -El mem0ent_mem_cap I/O memory entitlement in Kbytes False goodsize 127232 Amount of usable physical memory in Mbytes False mem_exp_factor Memory expansion factor False size 127232 Total amount of physical memory in Mbytes False var_mem_weight Variable memory capacity weight FalseCPU主频lsattr -El proc0frequency 4204000000 Processor Speed Falsesmt_enabled true Processor SMT enabled Falsesmt_threads 2 Processor SMT threads Falsestate enable Processor state Falsetype PowerPC_POWER6 Processor type FalseAIX 部分日常维护命令运行cfgmgr命令来扫描硬件的变化。

DS5000___安装配置手册v1.0DS5000安装配置手册v1.0目录一、DS5000磁阵配置 (3)1.磁盘规划 (3)2.连接磁盘阵列 (3)3.使用存储管理软件系统 (5)4.创建Array和LUN (11)5.创建第一个LUN (15)6.增加LUN (21)7.创建hotspare (21)二、将LUN映射给主机 (25)1.将磁盘柜与主机正确连接 (25)2.Lun与主机映射步骤： (26)3.在主机上使用lun创建VG，LV，FS (35)4.参数调整 (36)附录 (36)附录一：条带化建议 (36)附录二：-e’x’选项与-S选项说明 (37)本文档仅供研发内部使用，如需在生产环境使用，请先对指导书各步骤进行验证。

一、DS5000磁阵配置1.磁盘规划本次磁阵配置为16块硬盘的DS5020，采用RAID5建两个Array。

每个array包含8个盘。

每个array上建一个lun，分别是Omc1和Omc2。

在主机上分别对应为hdisk2、hdisk3。

分别将Omc1和Omc2分配到控制器A、B，以分担负荷。

2.连接磁盘阵列DS5020后板示意图其中Ethernet ports （以太网口）用于跟PC 连接，配置磁盘Serial port 串口Ethernet ports 以太网口Dual-port drive channel 扩展柜接口Fibre Channel host channels 主机接口DS5020有两个控制器：ControllerA 和ControllerB 。

每个控制器有一个网口，ControllerA的网口默认IP地址为192.168.128.101/255.255.255.0，ControllerB 的网口默认IP 地址为192.168.128.102/255.255.255.0。

控制台需要配置和DS5020控制器同一网段的IP 地址，用来连接DS502，此网段要求是一个独立的网络，不要加入其它的机器,以免IP 地址变更。

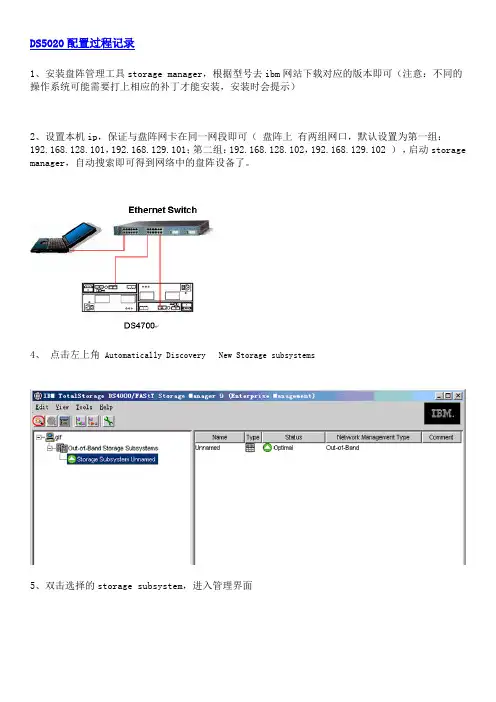

DS5020配置过程记录1、安装盘阵管理工具storage manager，根据型号去ibm网站下载对应的版本即可（注意：不同的操作系统可能需要打上相应的补丁才能安装，安装时会提示）2、设置本机ip，保证与盘阵网卡在同一网段即可（盘阵上有两组网口，默认设置为第一组：192.168.128.101，192.168.129.101；第二组：192.168.128.102，192.168.129.102 ），启动storage manager，自动搜索即可得到网络中的盘阵设备了。

4、点击左上角Automatically Discovery New Storage subsystems5、双击选择的storage subsystem，进入管理界面6、如果有尚未配置的磁盘，则我们可以在左上角的 Unconfigured Compacity 上点击鼠标右键，选择 Create Logical Drive, 然后根据菜单，∙选择作 RAID 的类型，如： RAID5,RAID10,RAID0, 等∙选择 RAID 中包含的磁盘个数∙第一个 Logical Drive 的容量∙Logical Drive 的用途如： Database,FileSystem 等∙选择这个 Logical Drive 适用的操作系统，如： Aix,Windows,HP-UX 等当然，还有一些更详细的参数可以根据需要进行调整，这些都做好后，选择创建，则第一个Logical Drive创建完成，如果这个Logical Drive的容量没有完全占用这个RAID,则系统提示创建下一个Logical Drive。

下图是创建完成的系统图，7块300GB盘做了一个RAID5，剩余1块做HotSpare盘。

7、点击下图中红色圈住的按钮，可以查看磁盘阵列对主机HBA卡进行的map和partition；针对不同系统主机可以添加多个组。

1）通过HBA卡，将主机和盘阵连接起来（光纤）2）向组（host group）中添加主机，如果列表中不能自动列出主机则需要手工添加，这时需要从主机系统中获取HBA卡号；3）以下是2组配置好的host group。

DS3500或5020配置步骤（单控）1，物理连接管理端和盘柜的方法：先把管理端的IP 改为192.168.128.100（不能占用101，101为控制器默认链接IP）用一根网线把管理端的机器的网口和存储上的ENT1口连起来，然后在cmd里ping 192.168.128.101ping通就可以打开IBM DS SM管理软件2，找出随机的system storage DS3500或5020 support software 光盘双击后第一界面点OK 点NEXT继续NEXT然后点击NEXT继续NEXT点击OK继续NEXT弹出任何界面都OK然后点击INSTALL开始安装，安装完成，开始菜单里找到如下点DS storage manager client，打开管理软件如下图界面，右击小电脑图标，弹出三个选项选择Out-of-band management再第一个空白处输入A控制器的管理IP 如上，然后点击ADD ，当添加完成，会询问是否继续添加，点NO正常添加完成后如图系统会要求强制设置，密码复杂性要满足大小写加数字加特殊符号：如Abc!@#123<>设置成功就可以进入管理界面了如图单击Logical右击unconfigured capacity ，选择create arrayNEXTARRAY NAME 可以自定义，随便输入继续NEXT选择好之后finish 完成array创建点击yes，开始创建LUNNEXT选择好之后NEXT结束LUN的创建如需继续创建新的LUN 可以点击yes 如果不需要点击NO开始映射的步骤（mapping）选择DEFINE , HOST GROUP为创建主机组HOST 为单台主机定义一个主机NAME同样可以随意输入，然后NEXT识别完成后NEXT，选择主机的操作系统类型后，finish 完成选择DEFINE ADDITIONAL MAPPING，add完后close 关闭对话框映射完成后可以看到对应主机里的LUN现在可以重启服务器，打开磁盘管理，查看到映射过来的LUN，服务器里显示为磁盘N,如果服务器里多了个莫名其妙的几十M的小盘在SM的mapping里把Access remove掉右击Access 选择remove mapping输入yes 点击OK然后刷新下磁盘管理或重启服务器，几十M的小磁盘就消失了。

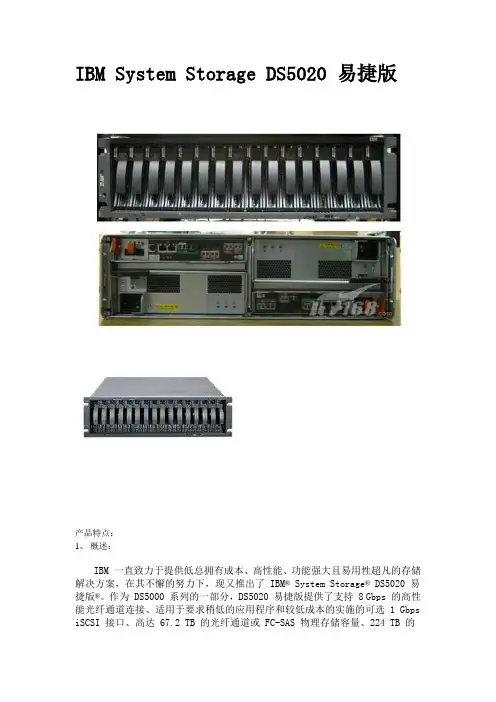

IBM System Storage DS5020 易捷版产品特点：1、概述：IBM 一直致力于提供低总拥有成本、高性能、功能强大且易用性超凡的存储解决方案，在其不懈的努力下，现又推出了IBM® System Storage® DS5020 易捷版®。

作为 DS5000 系列的一部分，DS5020 易捷版提供了支持 8 Gbps 的高性能光纤通道连接、适用于要求稍低的应用程序和较低成本的实施的可选 1 Gbps iSCSI 接口、高达 67.2 TB 的光纤通道或 FC-SAS 物理存储容量、224 TB 的SATA 物理存储容量、33.6 TB SSD 物理存储容量以及强大的系统管理、数据管理和数据保护功能。

凭借 EXP520 扩展单元，DS5020 易捷版可连接多达 6 个光纤通道扩展单元，从而将容量从工作组级扩展到企业级。

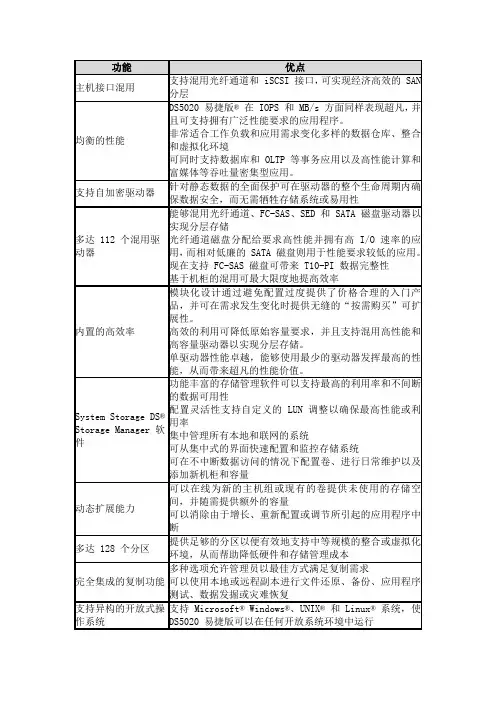

要点∙新一代8 Gbps 光纤通道接口支持基础架构简化∙混合主机接口支持（光纤通道/iSCSI）可实现SAN 分层∙均衡的性能非常适合于虚拟化/整合∙支持低耗电的超高速固态磁盘（SSD）∙整合成本更低∙自加密驱动器可在驱动器的整个生命周期内保护数据安全∙支持混用光纤通道/FC-SAS/SED/SATA/SSD 驱动器可实现经济高效的分层存储∙值得信赖的存储系统，可随需保护并提供数据∙功能丰富的管理软件可最大限度地提高利用率并降低存储总拥有成本∙应用程序证书带来信心保证∙Central management of the DS3000 and DS5000 series with the IBM System Storage DS® Storage Manager∙通过连接6 个EXP520 扩展单元，可支持多达112 个磁盘驱动器模块更高效地管理数据最优化的数据管理需要数据可用性高、存储管理能力强大、性能超凡的存储解决方案。

IBM 推出了IBM System Storage® DS5020 易捷版®，旨在提供更低总拥有成本、高性能、强大功能和无与伦比的易用性。
