项目质量控制工具(新老七种工具)

质量管理的办法、技术和工具进行了整理，主要包括：传统的检查、测试、统计抽样和6σ。

另外，业界在开展全面质量管理的过程中，通常将因果图、流程图、直方图、检查表、散点图、排列图和控制图称为“老七种工具”，而将相互关系图、亲和图、树状图、矩阵图、优先矩阵图、过程决策程序图和活动网络图称为“新七种工具”。

传统工具：1 检查指对工作产品进行检视来判断是否符合预期标准。

检查的结果含有度量值，检查常常也叫做评审、审计、走查。

检查的目的是检测和识别软件产品异常。

一次检查通常针对产品的一个相对小的部分。

发现的任何异常都要记录到文档中，并提交。

2 测试是用来确认一个项目的品质或性能是否符合需求说明书所提出的一些要求。

示例：在项目质量监控过程中，在完成每个模块编码工作之后就要做的必要测试，称为单元测试。

3 统计抽样从感兴趣的群体中选取一部分进行检查统计抽样（适当的抽样调查可降低质量控制成本）、趋势分析、缺陷修复审查等。

4 6σ采用以顾客为中心的评测方法，驱动组织内各个层次开展持续改进，包括：单位产品缺陷（DPU）；每百万次运作所存在的缺陷（DPMO）；组建项目团队，提供积极培训；注重支持团队活动的倡导者；培训具有高素质的过程改进专家；确保在持续改进过程初期确定合理的测评标准；委派有资历的过程专家指导项目团队工作。

6σ管理（每一百万个机会里面有3.4个瑕疵）老七种工具：1 因果图（鱼刺图）定义：石川图、鱼骨图问题的特性总是受到一些因素的影响，我们通过脑力激荡找出这些因素，并将它们与特性值一起，按相互关联性整理而成的层次分明、条理清楚，并标出重要因素的图形就叫特性要因图。

因其形状如鱼骨，所以又叫鱼骨图（以下称鱼骨图），它是一种透过现象看本质的分析方法。

又叫因果分析图、鱼刺图或石川图；该图的“鱼头”代表质量问题，每个“鱼刺”代表了一个可能的差错原因或检验点。

因果图（又叫因果分析图、石川图或鱼刺图）直观地反映了影响项目的各种潜在原因或结果及其构成因素同各种可能出现的问题之间的关系。

新老七种质量管理工具老的七种工具1、检查表（Check Sheet）：也有叫查检表、检查单……。

用于现场收集数据。

内容应当考虑满足以下用具的使用。

也可以作防错工具，提醒操作者应当如何做。

2、层别法（Stratification）：将数据按照不同类别、层次进行分类统计、分析的方法。

以便查出问题。

为此，利用检查表收集数据时就要设计好类别、层次。

3、特性要因图（Characteristic Diagram）：也叫因果图、鱼刺图。

针对结果、现象问题分析可能的原因。

原因的原因……，一直分解到根本原因。

通常结合层别法，针对不同层别分别进行分析。

4、排列图（Pareto Diagram）：也叫帕累图。

根据20：80规律，把各种原因根据某个统计数据从多到少、从大到小排列，确定关键的少数。

抓主要原因的主要方面。

根据这个原理也可以用来确定其他的分析工作，确定主要因素。

5、散布图（Scatter Diagram）：采用层别法做分析时，如果发现A和B两个因素可能相关，可加以利用，譬如，只要控制A也就控制B了。

散布图两个坐标分别代表两个因素，把数据点上，很容易发现是否相关，如何相关的。

6、控制图（Control Chart）：也叫管制图。

用来分析过程是否稳定。

稳定后用来控制过程是否发生特殊原因，也可以和前面各种工具结合用来验证改进过程的效果。

7、直方图（Histogram）：用来检查数据的分布状态，判别是否正常。

常常结合控制图使用。

新的七种工具1、亲和图（Affiliate Chart）：也叫KJ法。

把大量的意见、资料、事实、构思、方案等利用这中方法，根据相近性，把相同、相近的归在一起，形成统一的认识。

2、系统图（System Chart）：把目的和实现目的的措施、手段根据系统展开，绘制成图形，从中发现最佳的措施、方法。

主要把目标分解成措施，把措施当成下层次的目标，再确定措施，如此下去。

图形可以用阶梯类型，也可以用树状的。

七种基本质量工具七种基本质量工具，用于在PDCA循环的框架内解决与质量相关的问题。

分为老七工具和新七工具。

1）老七工具老七工具包括因果图、流程图、核查表、帕累托图、直方图、控制图和散点图。

（1）因果图，又称鱼骨图或石川馨图，用来追溯问题来源，回推到可行动的根本原因。

（找根本原因）（2）流程图，也称过程图，用来显示在一个或多个输入转化成一个或多个输出的过程中，所需要的步骤顺序和可能分支。

（可能有助于了解和估算一个过程的质量成本）（3）核查表，又称统计表，用于收集数据的核对清单。

（4）帕累托图，是一种特殊的垂直条形图，用于识别造成大多数问题的少数重要原因。

（二八法则：80%的问题是由20%的原因导致，找主要原因）（5）直方图，是一种特殊形式的条形图，用于描述集中趋势、分散程度和统计分布形状。

与控制图不同，直方图不考虑时间对分布内的变化影响。

（显示问题次数）（6）控制图，是一张实时展示项目进展信息的图表。

用来确定一个过程是否稳定，或者是否具有可预测的绩效。

虽然控制图最常用来跟踪批量生产中的重复性活动，但也可用来检测成本与进度偏差。

对于重复性过程，控制界限通常设在离过程均值（0西格玛）正负3西格玛的位置。

如果（1）某个数据点超出控制界限，或（2）连续7个点落在均值的同一侧，就认为过程已经失控。

（7）散点图，又称相关图，显示两个变量间的关系。

（找共同原因，找相关性）2）新七工具新七工具包含亲和图、过程决策程序图、关联图、树形图、优先矩阵、活动网络图和矩阵图。

（1）亲和图。

亲和图与心智图相似。

针对某个问题，产生出可联成有组织的想法模式的各种创意。

在项目管理中，使用亲和图确定范围分解的结构，有助于WBS的制订。

（2）过程决策程序图(PDPC)。

用于理解一个目标与达成此目标的步骤之间的关系。

PDPC有助于制订应急计划，因为它能帮助团队预测那些可能破坏目标实现的中间环节。

（3）关联图。

它是关系图的变种，有助于在包含相互交叉逻辑关系（可有多达50个相关项）的中等复杂情形中创新性地解决问题。

所谓全面质量管理常用七种工具，就是在开展全面质量管理活动中，用于收集和分析质量数据，分析和确定质量问题，控制和改进质量水平的常用七种方法。

这些方法不仅科学，而且实用，作为班组长应该首先学习和掌握它们，并带领工人应用到生产实际中。

新七大手法主要应用在中高层管理上，而旧七手法主要应用在具体的实际工作中。

因此，新七大手法应用于一些管理体系比较严谨和管理水准比较高的公司QC旧七大手法：特性要因分析图、柏拉图、查检表、层别法、散布图、直方图、管制图。

QC新七大手法：关系图、系统图法、KJ法、箭头图法、矩阵图法、PAPC法、矩阵数据解析法。

一、检查表检查表又称调查表，统计分析表等。

检查表是中最简单也是使用得最多的手法。

但或许正因为其简单而不受重视，所以检查表使用的过程中存在的问题不少。

使用检查表的目的：系统地收集资料、积累信息、确认事实并可对数据进行粗略的整理和分析。

也就是确认有与没有或者该做的是否完成（检查是否有遗漏）。

二、排列图法法是找出影响产品质量主要因素的一种有效方法。

制作排列图的步骤：1、收集数据，即在一定时期里收集有关产品质量问题的数据。

如，可收集1个月或3个月或半年等时期里的废品或不合格品的数据。

2、进行分层，列成数据表，即将收集到的数据资料，按不同的问题进行分层处理，每一层也可称为一个项目；然后统计一下各类问题(或每一项目)反复出现的次数(即频数)；按频数的大小次序，从大到小依次列成数据表，作为计算和作图时的基本依据。

3、进行计算，即根据第(3)栏的数据，相应地计算出每类问题在总问题中的百分比，计入第(4)栏，然后计算出累计百分数，计入第(5)栏。

4、作排列图。

即根据上表数据进行作图。

需要注意的是累计百分率应标在每一项目的右侧，然后从原点开始，点与点之间以直线连接，从而作出帕累托曲线。

三、因果图法又叫特性要因图或鱼骨图。

按其形状，有人又叫它为树枝图或鱼刺图。

它是寻找质量问题产生原因的一种有效工具。

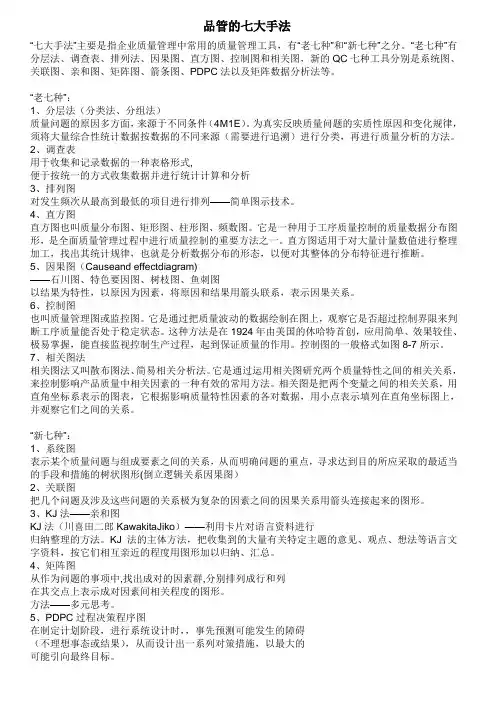

品管的七大手法“七大手法”主要是指企业质量管理中常用的质量管理工具，有“老七种”和“新七种”之分。

“老七种”有分层法、调查表、排列法、因果图、直方图、控制图和相关图，新的QC七种工具分别是系统图、关联图、亲和图、矩阵图、箭条图、PDPC法以及矩阵数据分析法等。

“老七种”：1、分层法（分类法、分组法）质量问题的原因多方面，来源于不同条件（4M1E）。

为真实反映质量问题的实质性原因和变化规律，须将大量综合性统计数据按数据的不同来源（需要进行追溯）进行分类，再进行质量分析的方法。

2、调查表用于收集和记录数据的一种表格形式,便于按统一的方式收集数据并进行统计计算和分析3、排列图对发生频次从最高到最低的项目进行排列——简单图示技术。

4、直方图直方图也叫质量分布图、矩形图、柱形图、频数图。

它是一种用于工序质量控制的质量数据分布图形，是全面质量管理过程中进行质量控制的重要方法之一。

直方图适用于对大量计量数值进行整理加工，找出其统计规律，也就是分析数据分布的形态，以便对其整体的分布特征进行推断。

5、因果图（Causeand effectdiagram)——石川图、特色要因图、树枝图、鱼刺图以结果为特性，以原因为因素，将原因和结果用箭头联系，表示因果关系。

6、控制图也叫质量管理图或监控图。

它是通过把质量波动的数据绘制在图上，观察它是否超过控制界限来判断工序质量能否处于稳定状态。

这种方法是在1924年由美国的休哈特首创，应用简单、效果较佳、极易掌握，能直接监视控制生产过程，起到保证质量的作用。

控制图的一般格式如图8-7所示。

7、相关图法相关图法又叫散布图法、简易相关分析法。

它是通过运用相关图研究两个质量特性之间的相关关系，来控制影响产品质量中相关因素的一种有效的常用方法。

相关图是把两个变量之间的相关关系，用直角坐标系表示的图表，它根据影响质量特性因素的各对数据，用小点表示填列在直角坐标图上，并观察它们之间的关系。

“新七种”：1、系统图表示某个质量问题与组成要素之间的关系，从而明确问题的重点，寻求达到目的所应采取的最适当的手段和措施的树状图形(倒立逻辑关系因果图）2、关联图把几个问题及涉及这些问题的关系极为复杂的因素之间的因果关系用箭头连接起来的图形。
