555-556时基电路的特点和封装

555时基电路工作原理一、引言555时基电路是一种常用的集成电路，广泛应用于定时、脉冲发生、频率分频、模拟电路等领域。

本文将详细介绍555时基电路的工作原理及其相关特性。

二、555时基电路的基本结构555时基电路由比较器、RS触发器、RS锁存器和电压比较器组成。

其中，比较器用于比较电压，RS触发器用于存储电平状态，RS锁存器用于锁存电平状态，电压比较器用于产生输出信号。

三、555时基电路的工作原理1. 稳态工作原理：当电源接通时，电容C1开始充电。

当电容电压达到2/3的电源电压时，比较器会输出高电平，导致RS触发器的Q端输出低电平，RS锁存器的S端输出高电平，电压比较器输出低电平。

此时，555时基电路处于稳态工作状态。

2. 充电过程：在稳态工作状态下，电容C1开始充电，电压逐渐上升。

当电容电压达到1/3的电源电压时，比较器会输出低电平，导致RS触发器的Q端输出高电平，RS锁存器的S端输出低电平，电压比较器输出高电平。

此时，555时基电路进入充电过程。

3. 放电过程：在充电过程中，电容C1的电压继续上升，直到达到2/3的电源电压。

此时，比较器输出高电平，RS触发器的Q端输出低电平，RS锁存器的S端输出高电平，电压比较器输出低电平。

555时基电路进入放电过程。

4. 循环工作：充电过程和放电过程交替进行，形成一个连续的循环工作状态。

通过调整电容C1和电阻R1、R2的数值，可以控制充放电时间的长短，从而实现不同的定时功能。

四、555时基电路的应用1. 定时器：通过调整电容和电阻的数值，可以实现不同的定时功能，如延时触发、定时报警等。

2. 脉冲发生器：通过调整电容和电阻的数值，可以产生不同频率和占空比的脉冲信号。

3. 频率分频器：通过将555时基电路与其他逻辑电路结合，可以实现频率的分频操作。

4. 模拟电路：555时基电路可以用作模拟信号的发生器，产生各种波形信号。

五、555时基电路的特性1. 稳定性：555时基电路具有较高的稳定性，可以在不同温度和电源变化的环境下正常工作。

555时基电路工作原理1. 介绍555时基电路是一种经典的集成电路，常用于产生稳定的时钟信号或者触发脉冲。

本文将详细介绍555时基电路的工作原理，包括内部结构、引脚功能、工作模式和工作原理等方面。

2. 内部结构555时基电路由电压比较器、RS触发器、RS锁存器、放大器和输出级组成。

其中，电压比较器用于比较输入电压与参考电压的大小，RS触发器用于产生稳定的时钟信号，RS锁存器用于存储触发脉冲的状态，放大器用于放大电压信号，输出级用于驱动外部负载。

3. 引脚功能555时基电路共有8个引脚，分别是VCC、GND、TRIG、OUT、RESET、CTRL、THRES和DISCH。

VCC和GND分别为电源引脚，TRIG为触发引脚，OUT为输出引脚，RESET为复位引脚，CTRL为控制引脚，THRES为阈值引脚，DISCH为放电引脚。

4. 工作模式555时基电路有三种主要的工作模式，分别是单稳态、自由运行和双稳态。

单稳态模式下，输出信号在触发脉冲后保持稳定一段时间；自由运行模式下，输出信号以一定频率连续产生脉冲；双稳态模式下，输出信号在两个稳定状态之间切换。

5. 工作原理555时基电路的工作原理如下：- 当TRIG引脚电压低于THRES引脚电压时，RS触发器的输出为高电平，放电管导通，电容器C开始放电。

- 当电容器C电压降低到CTRL引脚电压的2/3时，电压比较器输出低电平，RS触发器的输出变为低电平，放电管截止，电容器C停止放电。

- 当电容器C电压升高到CTRL引脚电压的1/3时，电压比较器输出高电平，RS触发器的输出变为高电平，充电管导通，电容器C开始充电。

- 当电容器C电压升高到THRES引脚电压时，充电管截止，电容器C停止充电。

- 这个过程不断循环，使得输出信号产生稳定的时钟信号或者触发脉冲。

6. 应用领域555时基电路广泛应用于各种电子设备中，如定时器、频率计、脉冲宽度调制器、电压控制振荡器等。

它具有工作稳定、使用方便、成本低廉等优点。

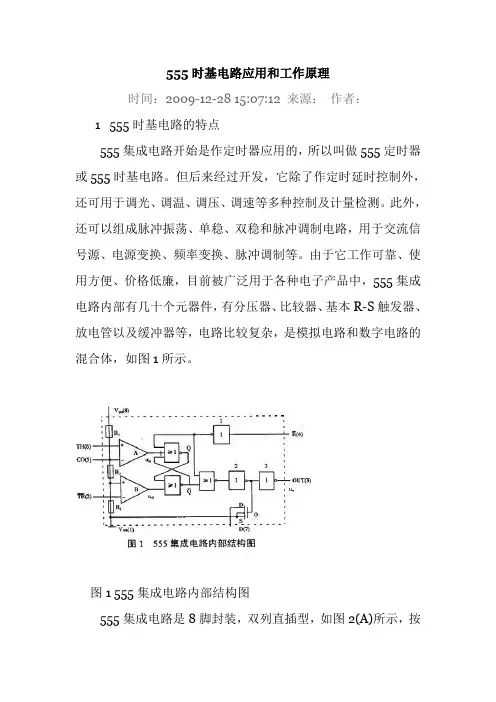

555时基电路应用和工作原理时间：2009-12-28 15:07:12 来源：作者：1 555时基电路的特点555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。

但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。

此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。

由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中，555集成电路内部有几十个元器件，有分压器、比较器、基本R-S触发器、放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体，如图1所示。

图1 555集成电路内部结构图555集成电路是8脚封装，双列直插型，如图2(A)所示，按输入输出的排列可看成如图2(B)所示。

其中6脚称阈值端(TH)，是上比较器的输入；2脚称触发端(TR)，是下比较器的输入；3脚是输出端(Vo)，它有O和1两种状态，由输入端所加的电平决定；7脚是放电端(DIS)，它是内部放电管的输出，有悬空和接地两种状态，也是由输入端的状态决定；4脚是复位端(MR)，加上低电平时可使输出为低电平；5脚是控制电压端(Vc),可用它改变上下触发电平值；8脚是电源端，1脚是地端。

图2 555集成电路封装图我们也可以把555电路等效成一个带放电开关的R-S触发器，如图3(A)所示，这个特殊的触发器有两个输入端：阈值端(TH)可看成是置零端R，要求高电平，触发端(TR)可看成是置位端S，要求低电平，有一个输出端Vo，Vo可等效成触发器的Q端，放电端(DIS)可看成是由内部放电开关控制的一个接点，由触发器的Q端控制：Q=1时DIS端接地，Q=0时DIS端悬空。

另外还有复位端MR，控制电压端Vc，电源端VDD和地端GND。

这个特殊的触发器有两个特点：(1)两个输入端的触发电平要求一高一低，置零端R即阈值端(TH)要求高电平，而置位端s即触发端(TR)则要求低电乎;(2)两个输入端的触发电平使输出发生翻转的阈值电压值也不同，当V c端不接控制电压时，对TH(R)端来讲，>2/3VDD 是高电平1,<2/3VDD是低电平0：而对TR(S)端来讲，>1/3VDD 是高电平1，<1/3VDD是低电平0。

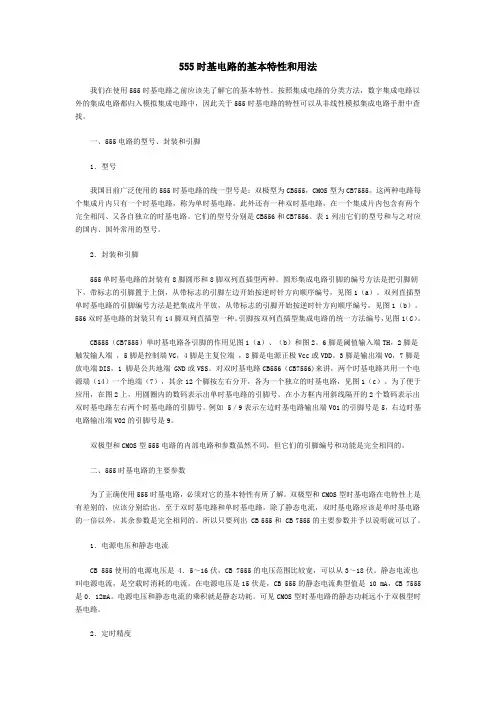

555时基电路的基本特性和用法我们在使用555时基电路之前应该先了解它的基本特性。

按照集成电路的分类方法，数字集成电路以外的集成电路都归入模拟集成电路中，因此关于555时基电路的特性可以从非线性模拟集成电路手册中查找。

一、555电路的型号、封装和引脚1．型号我国目前广泛使用的555时基电路的统一型号是：双极型为CB555，CMOS型为CB7555。

这两种电路每个集成片内只有一个时基电路，称为单时基电路。

此外还有一种双时基电路，在一个集成片内包含有两个完全相同、又各自独立的时基电路。

它们的型号分别是CB556和CB7556。

表1列出它们的型号和与之对应的国内、国外常用的型号。

2．封装和引脚555单时基电路的封装有8脚圆形和8脚双列直插型两种。

圆形集成电路引脚的编号方法是把引脚朝下，带标志的引脚置于上倒，从带标志的引脚左边开始按逆时针方向顺序编号，见图1（a）。

双列直插型单时基电路的引脚编号方法是把集成片平放，从带标志的引脚开始按逆时针方向顺序编号，见图1（b）。

556双时基电路的封装只有14脚双列直插型一种。

引脚按双列直插型集成电路的统一方法编号，见图1（C）。

CB555（CB7555）单时基电路各引脚的作用见图1（a）、（b）和图2。

6脚是阈值输入端TH，2脚是触发输人端，5脚是控制端VC，4脚是主复位端，8脚是电源正极Vcc或VDD。

3脚是输出端VO，7脚是放电端DIS，1 脚是公共地端 GND或VSS。

对双时基电路CB556（CB7556)来讲，两个时基电路共用一个电源端（14）一个地端（7），其余12个脚按左右分开，各为一个独立的时基电路，见图1（c）。

为了便于应用，在图2上，用圆圈内的数码表示出单时基电路的引脚号。

在小方框内用斜线隔开的2个数码表示出双时基电路左右两个时基电路的引脚号。

例如 5／9表示左边时基电路输出端V01的引脚号是5，右边时基电路输出端V02的引脚号是9。

双极型和CMOS型555电路的内部电路和参数虽然不同，但它们的引脚编号和功能是完全相同的。

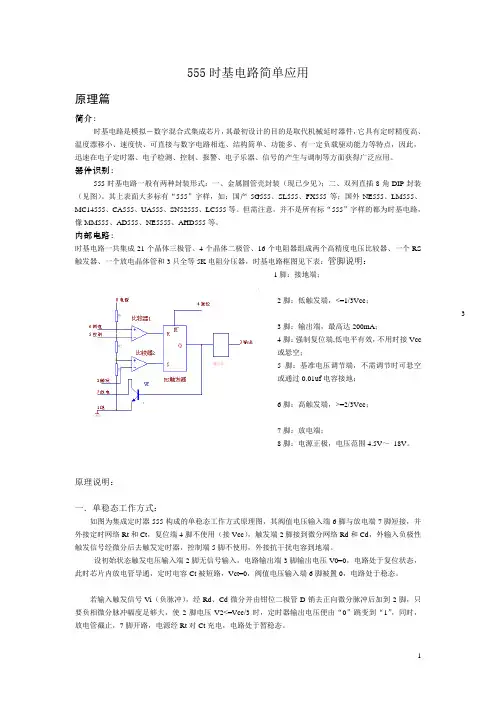

555时基电路简单应用原理篇简介：时基电路是模拟－数字混合式集成芯片，其最初设计的目的是取代机械延时器件，它具有定时精度高、温度漂移小、速度快、可直接与数字电路相连、结构简单、功能多、有一定负载驱动能力等特点，因此，迅速在电子定时器、电子检测、控制、报警、电子乐器、信号的产生与调制等方面获得广泛应用。

器件识别：555时基电路一般有两种封装形式：一、金属圆管壳封装（现已少见）；二、双列直插8角DIP封装（见图）。

其上表面大多标有“555”字样，如：国产5G555、SL555、FX555等；国外NE555、LM555、MC14555、CA555、UA555、SN52555、LC555等。

但需注意，并不是所有标“555”字样的都为时基电路，像MM555、AD555、NE5555、AHD555等。

内部电路：时基电路一共集成21个晶体三极管、4个晶体二极管、16个电阻器组成两个高精度电压比较器、一个RS触发器、一个放电晶体管和3只全等5K电阻分压器，时基电路框图见下表：管脚说明：1脚：接地端；2脚：低触发端，<=1/3Vcc；33脚：输出端，最高达200mA；4脚：强制复位端,低电平有效，不用时接Vcc或悬空；5脚：基准电压调节端，不需调节时可悬空或通过0.01uf电容接地；6脚：高触发端，>=2/3Vcc；7脚：放电端；8脚：电源正极，电压范围4.5V～18V。

原理说明：一．单稳态工作方式：如图为集成定时器555构成的单稳态工作方式原理图，其阀值电压输入端6脚与放电端7脚短接，并外接定时网络Rt和Ct，复位端4脚不使用（接Vcc），触发端2脚接到微分网络Rd和Cd，外输入负极性触发信号经微分后去触发定时器，控制端5脚不使用，外接抗干扰电容到地端。

设初始状态触发电压输入端2脚无信号输入，电路输出端3脚输出电压V0=0，电路处于复位状态，此时芯片内放电管导通，定时电容Ct被短路，Vct=0，阀值电压输入端6脚被置0，电路处于稳态。

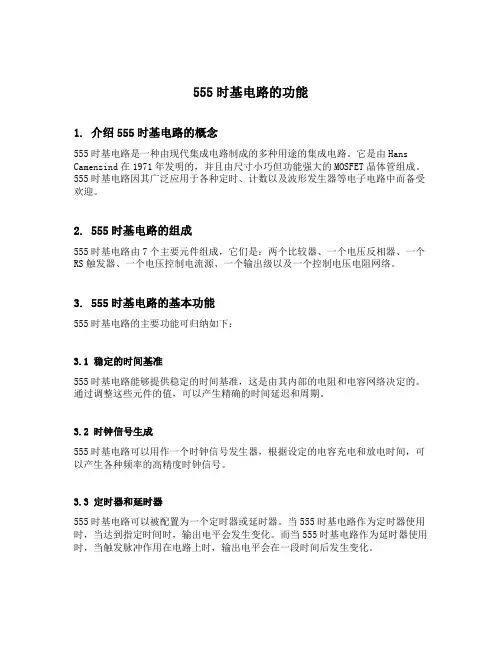

555时基电路的功能1. 介绍555时基电路的概念555时基电路是一种由现代集成电路制成的多种用途的集成电路。

它是由Hans Camenzind在1971年发明的，并且由尺寸小巧但功能强大的MOSFET晶体管组成。

555时基电路因其广泛应用于各种定时、计数以及波形发生器等电子电路中而备受欢迎。

2. 555时基电路的组成555时基电路由7个主要元件组成，它们是：两个比较器、一个电压反相器、一个RS触发器、一个电压控制电流源、一个输出级以及一个控制电压电阻网络。

3. 555时基电路的基本功能555时基电路的主要功能可归纳如下：3.1 稳定的时间基准555时基电路能够提供稳定的时间基准，这是由其内部的电阻和电容网络决定的。

通过调整这些元件的值，可以产生精确的时间延迟和周期。

3.2 时钟信号生成555时基电路可以用作一个时钟信号发生器，根据设定的电容充电和放电时间，可以产生各种频率的高精度时钟信号。

3.3 定时器和延时器555时基电路可以被配置为一个定时器或延时器。

当555时基电路作为定时器使用时，当达到指定时间时，输出电平会发生变化。

而当555时基电路作为延时器使用时，当触发脉冲作用在电路上时，输出电平会在一段时间后发生变化。

3.4 矩形波发生器555时基电路能够产生一种称为矩形波的波形信号。

通过调整电阻和电容的值，可以控制矩形波信号的频率和占空比。

矩形波信号广泛应用于各种测量和计数电路中。

3.5 单稳态触发器555时基电路还可以被用作一个单稳态触发器。

在单稳态触发器模式下，当有一个触发脉冲时，输出电平会在一段时间内保持为高电平，然后恢复到低电平。

这种功能可以被用于产生各种脉冲信号。

4. 555时基电路的应用领域由于其多功能和易用性，555时基电路在各种电子电路领域得到了广泛应用。

以下是几个常见的应用领域：4.1 定时器和计数器电路555时基电路常被用作定时器和计数器电路的核心部件。

它可以用来产生精确的时间延迟、控制定时开关以及完成各种计数任务。

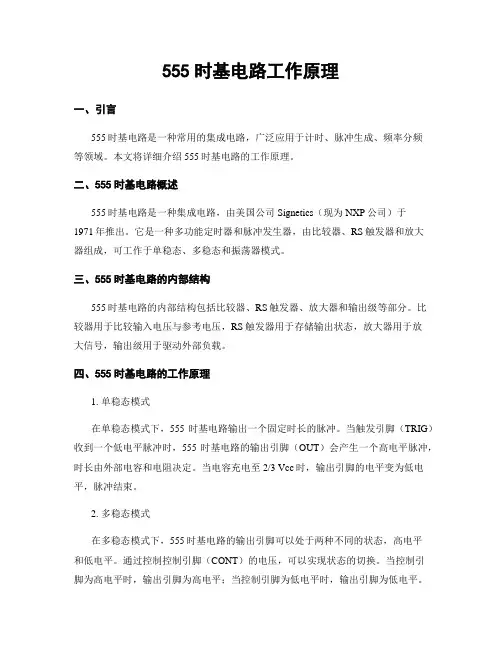

555时基电路工作原理一、引言555时基电路是一种常用的集成电路，广泛应用于计时、脉冲生成、频率分频等领域。

本文将详细介绍555时基电路的工作原理。

二、555时基电路概述555时基电路是一种集成电路，由美国公司Signetics（现为NXP公司）于1971年推出。

它是一种多功能定时器和脉冲发生器，由比较器、RS触发器和放大器组成，可工作于单稳态、多稳态和振荡器模式。

三、555时基电路的内部结构555时基电路的内部结构包括比较器、RS触发器、放大器和输出级等部分。

比较器用于比较输入电压与参考电压，RS触发器用于存储输出状态，放大器用于放大信号，输出级用于驱动外部负载。

四、555时基电路的工作原理1. 单稳态模式在单稳态模式下，555时基电路输出一个固定时长的脉冲。

当触发引脚（TRIG）收到一个低电平脉冲时，555时基电路的输出引脚（OUT）会产生一个高电平脉冲，时长由外部电容和电阻决定。

当电容充电至2/3 Vcc时，输出引脚的电平变为低电平，脉冲结束。

2. 多稳态模式在多稳态模式下，555时基电路的输出引脚可以处于两种不同的状态，高电平和低电平。

通过控制控制引脚（CONT）的电压，可以实现状态的切换。

当控制引脚为高电平时，输出引脚为高电平；当控制引脚为低电平时，输出引脚为低电平。

3. 振荡器模式在振荡器模式下，555时基电路输出一个连续的方波信号。

通过控制外部电容和电阻的数值，可以调整输出方波的频率和占空比。

五、555时基电路的应用555时基电路具有广泛的应用领域，包括但不限于以下几个方面：1. 计时器：555时基电路可用作计时器，通过调整外部电容和电阻的数值，实现不同的计时功能。

2. 脉冲发生器：555时基电路可用作脉冲发生器，通过调整触发引脚的输入脉冲，产生不同的脉冲信号。

3. 频率分频器：555时基电路可用作频率分频器，通过控制外部电容和电阻的数值，将输入信号的频率分频为较低的频率。

六、555时基电路的优缺点555时基电路具有以下优点：1. 简单易用：555时基电路的引脚定义清晰，使用方便。

简述555时基电路的功能555时基电路是一种集成电路，由双稳态多谐振荡器、比较器和放大器组成。

它的主要功能是产生各种不同的脉冲信号和定时信号，广泛应用于计时、闪光灯、音乐合成、遥控器等领域。

一、555时基电路的原理1. 双稳态多谐振荡器555芯片中的双稳态多谐振荡器是其核心部分。

当输入电压超过阈值电平时，输出为高电平；当输入电压低于触发电平时，输出为低电平。

这使得芯片能够在两个状态之间进行切换，并产生周期性的脉冲信号。

2. 比较器和放大器555芯片中的比较器和放大器用于检测输入信号与阈值之间的差异，并将其转换为输出信号。

比较器将输入信号与参考电压进行比较，并产生高或低的数字输出信号。

放大器用于增强比较后得到的信号以便更好地控制输出。

二、555时基电路的应用1. 计时555时基电路可以用作计时器或定时开关。

通过调整元件参数，可以产生不同的时间延迟，从几微秒到数小时不等。

它可以用于定时器、闹钟、计数器等应用。

2. 闪光灯555时基电路可以用来控制摄影中的闪光灯。

通过调整元件参数和输入信号，可以产生不同的脉冲宽度和频率，从而控制闪光灯的亮度和持续时间。

3. 音乐合成555时基电路可以用于音乐合成。

通过将输入信号与输出信号相结合，可以产生各种不同的音调和节奏。

这种技术被广泛应用于电子琴、合成器和其他音乐设备中。

4. 遥控器555时基电路可以用来制作遥控器。

通过设置特定的频率和编码方式，可以将信号发送到接收器以控制设备的操作。

这种技术被广泛应用于家庭娱乐系统、汽车安全系统和其他遥控设备中。

三、555时基电路的优点1. 稳定性高555芯片具有很高的稳定性，能够在广泛的工作温度范围内保持一致性。

2. 简单易用555芯片非常容易使用，并且在设计过程中需要的元件数量较少，因此可以减少成本和复杂性。

3. 可靠性高555芯片具有很高的可靠性，能够在长时间内保持稳定的工作状态。

四、555时基电路的缺点1. 精度有限555芯片在一定程度上受到元件参数和工作温度的影响，因此其精度有限。

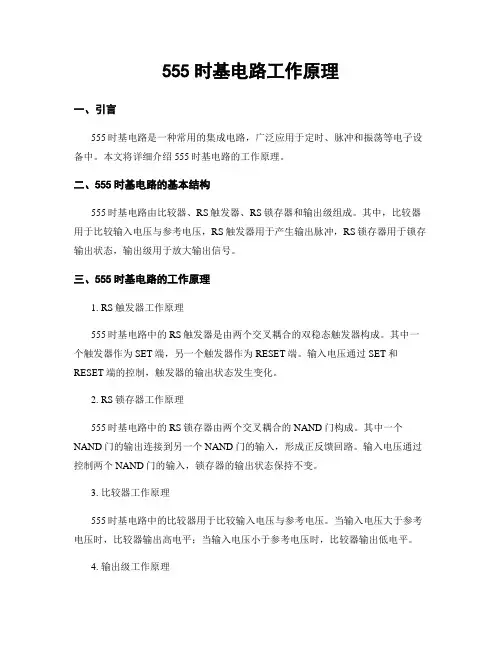

555时基电路工作原理一、引言555时基电路是一种常用的集成电路，广泛应用于定时、脉冲和振荡等电子设备中。

本文将详细介绍555时基电路的工作原理。

二、555时基电路的基本结构555时基电路由比较器、RS触发器、RS锁存器和输出级组成。

其中，比较器用于比较输入电压与参考电压，RS触发器用于产生输出脉冲，RS锁存器用于锁存输出状态，输出级用于放大输出信号。

三、555时基电路的工作原理1. RS触发器工作原理555时基电路中的RS触发器是由两个交叉耦合的双稳态触发器构成。

其中一个触发器作为SET端，另一个触发器作为RESET端。

输入电压通过SET和RESET端的控制，触发器的输出状态发生变化。

2. RS锁存器工作原理555时基电路中的RS锁存器由两个交叉耦合的NAND门构成。

其中一个NAND门的输出连接到另一个NAND门的输入，形成正反馈回路。

输入电压通过控制两个NAND门的输入，锁存器的输出状态保持不变。

3. 比较器工作原理555时基电路中的比较器用于比较输入电压与参考电压。

当输入电压大于参考电压时，比较器输出高电平；当输入电压小于参考电压时，比较器输出低电平。

4. 输出级工作原理555时基电路中的输出级由双稳态触发器和放大器构成。

当RS触发器的输出状态发生变化时，输出级的放大器放大输出信号，并输出给外部电路。

四、555时基电路的工作模式1. 单稳态模式在单稳态模式下，555时基电路在接收到触发信号后，输出一个固定宽度的脉冲。

通过调节电阻和电容的数值，可以控制脉冲的宽度。

2. 延时模式在延时模式下，555时基电路在接收到触发信号后，输出一个持续时间可调的脉冲。

通过调节电阻和电容的数值，可以控制脉冲的持续时间。

3. 振荡模式在振荡模式下，555时基电路自身产生周期性的脉冲信号。

通过调节电阻和电容的数值，可以控制脉冲的频率和占空比。

五、555时基电路的应用领域555时基电路广泛应用于各种定时、脉冲和振荡的电子设备中，如计时器、闪光灯、报警器、电子钟等。

555时基集成电路的识别与检测一、555时基集成电路的基本概念与特点555时基集成电路（Timing IC）是一种具有广泛应用的集成电路，其主要作用是产生各种时间信号。

555时基集成电路具有以下特点：1.稳定性：555时基集成电路具有较高的稳定性，可长时间稳定工作。

2.可靠性：其结构简单，可靠性高，适用于各种严酷环境。

3.功能强大：能实现多种定时、计数、振荡等功能。

4.应用广泛：广泛应用于电子设备中的计时、控制等领域。

二、555时基集成电路的识别方法1.外观识别：555时基集成电路的封装多为双列直插式（DIP），常见的封装有14引脚、16引脚等。

2.型号识别：555时基集成电路的型号通常以“555”开头，如：555-6、555-8等。

部分厂家还会使用自家编号，如：TC555。

3.引脚识别：555时基集成电路的引脚功能相同，分别为：a.电源引脚（Vcc、Vss）：分别为正负电源输入引脚。

b.触发引脚（Trigger）：输入触发信号，用于启动或重置定时器。

c.输出引脚（Out）：定时器输出信号。

d. reset引脚：复位引脚，用于对定时器进行复位。

e.其他功能引脚：如计数器、串行通信等。

三、555时基集成电路的检测技巧1.检测电源引脚：使用万用表测量电源引脚间的电压，确保在正常工作范围内。

2.检测触发引脚：给触发引脚施加不同的信号，观察输出引脚的变化，判断其功能是否正常。

3.检测输出引脚：给输出引脚施加外部负载，观察其电压、电流等参数，判断其驱动能力。

4.检测其他功能引脚：根据具体应用，进行相应功能的测试，如计数、振荡等。

四、检测实例及应用以555时基集成电路组成的定时器为例，检测步骤如下：1.准备检测设备：万用表、示波器等。

2.连接电路：将555时基集成电路与电源、触发器、输出负载等元件连接。

3.检测电源引脚：测量电源电压是否在正常范围内。

4.检测触发引脚：给触发引脚施加信号，观察输出引脚的变化。

555定时器芯片的特点介绍555定时器芯片的特点介绍555定时器芯片的特点555时基电路具有以下几个特点：（1）555时基电路，是一种将模拟电路和数字电路巧妙结合在一起的电路；（2）555时基电路可以采用4．5～15V的单独电源，也可以和其它的运算放大器和TTL电路共用电源；（3）一个单独的555时基电路，可以提供近15分钟的较准确的定时时间；（4）555时基电路具有一定的输出功率，最大输出电流达200mA，可直接驱动继电器、小电动机、指示灯及喇叭等负载。

因此，555时基电路可用作：脉冲发生器、方波发生器、单稳态多谐振荡器、双稳态多谐振荡器、自由振荡器、内振荡器、定时电路、延时电路、脉冲调制电路、仪器仪表的各种控制电路及民用电子产品、电子琴、电子玩具等。

现以5G1555时基集成电路为例，说明其各脚功能。

5G1555时基电路有两种结构。

一种为金属圆壳封装（型号为5G1555），其外貌与管脚排列如图39-1中（a）所示；另一种为陶瓷双列封装（型号为5G1555C），其外貌与管脚排列如图39-1中（b）及上图所示。

图39-1无论是进口或国产的时基555集成电路，还是用何种材料封装，其内部电路原理和管脚的功能则是完全一致的。

其各管脚功能如下：①脚接电源地线，即电源的负极；②脚为低电位触发端，简称低触发端；③脚为输出端，可将继电器、小电动机及指示灯等负载的一端与它相连，另一端接地或电源的正极；④脚为低电位复位端；⑤脚为电压控制端，主要是用来调节比较器的触发电位；⑤脚为高电位触发端，简称高触发端；⑦脚为放电端；⑧脚接电源正极。

弄清各管脚的功能后，正确运用555时基集成电路就十分容易了。

555时基电路工作原理1. 介绍555时基电路是一种集成电路，常用于产生稳定的方波和脉冲信号。

它具有简单、稳定、可靠的特点，在各种电子设备中广泛应用，如定时器、脉冲发生器、频率分频器等。

本文将详细介绍555时基电路的工作原理。

2. 555时基电路的组成555时基电路由比较器、RS触发器、RS锁存器、放大器、电压比较器等组成。

其中，比较器负责比较输入信号与参考电压，RS触发器用于存储输入信号的状态，RS锁存器用于锁定输入信号的状态，放大器用于放大输出信号，电压比较器用于比较输出信号与参考电压。

3. 555时基电路的工作原理555时基电路的工作原理基于RS触发器的工作原理。

RS触发器有两个输入端（S和R），两个输出端（Q和Q'）。

当S=1、R=0时，Q=1、Q'=0；当S=0、R=1时，Q=0、Q'=1；当S=0、R=0时，Q和Q'保持原来的状态；当S=1、R=1时，Q和Q'的状态不确定。

555时基电路的工作分为两个阶段：充电阶段和放电阶段。

在充电阶段，当输入信号为高电平时，S=1、R=0，RS触发器的状态为Q=1、Q'=0，此时输出为低电平。

555时基电路内部有一电容C，当充电时，电容C通过外部电阻R1和R2充电。

充电时间由电容C和电阻R1、R2的值决定。

在放电阶段，当输入信号为低电平时，S=0、R=1，RS触发器的状态为Q=0、Q'=1，此时输出为高电平。

电容C通过外部电阻R2放电。

放电时间也由电容C和电阻R2的值决定。

当电容C充电时间和放电时间相等时，输出信号的周期为T=2(R1+R2)C，频率为f=1/T。

通过改变R1、R2和C的值，可以调节输出信号的频率。

4. 555时基电路的应用555时基电路广泛应用于各种电子设备中。

以下是几个常见的应用示例：(1) 定时器：通过调节电阻和电容的值，可以实现不同时间间隔的定时功能，如闹钟、计时器等。

一、NE555时基电路简介
555定时器是一种将模拟功能和逻辑功能结合在
同一块芯片上的集成电路，8脚封装。

最初由美国SIGNETICS公司在1972推出投放市场,
很快得到广泛应用，也因为应用广泛，许多其它公司
也推出了功能一样的类似型号。

此芯片内使用了3个精度较高的5K分压电阻，型号
由此而得名。

NE555是双极性器件的集成电路，内含2个555电路的型号为NE556，为14脚。

另有CMOS工艺的7555和7556。

NE555电压使用范围为4.5V - 18V.7555则为3V - 15V。

引脚图方框图
内部电路图
二、NE555时基电路主要有3种基本应用
1。

多谐振荡器
高电平时间：T1=0.693(R1+R2)C
低电平时间：T2=0.693R2C
振荡周期：T=0.693(R1+2R2)C
C2为抗干扰电容,一般取0.1uF-0.01uF,要求不高也可不用。

2。

单稳态触发器3。

RS触发器，通电后输出为高，按S1输出为延时时间：T=1.1RC秒低，按S输出为高，6 7可连接。

模拟电子技术实用知识（555时基电路）项目五 555时基电路1972年美国开发出NE555集成电路以来，出现LM555、μA555、XR555、CA555、RM555、FX555、5G1555等，已经形成一支庞大的队伍，常称为“555定时器”。

各类555的等效电路、形式和内电阻虽然略有不同，但其基本结构并无根本差别。

还有一种型号为556的集成电路，其内部相当于集成了两个555时基电路。

一、555时基电路特点1.555内部电路结构是由模拟电路和数字电路组合而成，它将模拟功能与逻辑功能合为一体。

2.该电路采用单电源供电，电源范围宽，为2～18V。

3.555的最大输出电流达2000mA，带负载能力强，可直接驱动小型电动机、喇叭、继电器等负载。

555时基电路应用十分广泛，可以定时延时、分（倍）频、产生方波脉冲输出、速率检测、比较器、锁存器、反相器、整形、电源变换、音响报警、玩具、电控测量等。

二、时基电路的功能1. 555电路的引脚功能2. 555时基电路内部电路组成3.555时基电路的逻辑功能4. 556时基电路的引脚功能引脚标号上方的“—”线，表示低电平有效，图3是NE556的实物及引脚排列图，NE556中包含两个独立的555定时电路。

三、555时基电路的应用要系统掌握555电路的应用，应充分理解其内部结构，由图2内部结构可见，它有两个电压比较器。

当比较器同相端的电压+V>反相端电压-V时，输出为高电平；当比较器同相端的电压+V<反相端电压-V时，输出为低电平。

8脚输入的电压，经过三个阻值相同的电阻分压后，5脚电平为2/3的Vcc，也即比较器C1的正输入端电平为2/3的Vcc，是固定的；当6脚输入的电压（高电平触发输入电压）小于2/3的Vcc时，比较器C1输出为低电平，即RS触发器的R端是0电平；当6脚电压高于2/3的Vcc时，比较器C1输出为高电平，即RS触发器的R端是1电平。

下比较器C2的负输入端为1/3的Vcc，是固定的。

555时基电路的特点及应用张霰雯(内蒙古邮电学校) 中图分类号:T M 13 文献标识码:A 文章编号:1007—6921(2001)02—0105—01 555时基电路是一种将模拟功能与逻辑功能巧妙地结合在同一硅片上的组合集成电路。

它设计新颖,构思奇巧,用途广泛,备受电子专业人员和电子爱好者的青睐,人们将其戏称为伟大的小IC(集成电路)。

555时基电路在1972年最先由美国的西格尼蒂克斯公司研制出来的,设计的原意是用来取代体积大,定时精度差的热延时继电器等机械式延迟器。

在投入市场后,其用途远远超出原设计使用范围,几乎应用于电子的各个领域。

现已形成一支庞大的队伍,有时也称作“555定时器”、“555时间集成器”、“三五牌集成电路”等。

1　555时基电路的特点555时基电路用途非常广泛,比如家用电器、儿童玩具、商业广告、农业、工业、化工、自动控制等,它的用途之广,不仅因为它具有成本低,易使用,适应面广,稳定性好,兼容了模拟和数字电路等优点,还在于它具有与众不同的特点。

1.1　555电路结构上是由模拟电路和数字电路构成,它将模拟功能和数字功能兼容为一体,能够产生精确的延迟和振荡,拓宽了模拟集成电路的应用范围。

1.2　该电路采用单电源,双极型555的电压范围为4.5V ～15V ;而CM OS 型的电源适应范围更宽,为2V ～18V 。

这样它就可以和模拟运算放大器和TT L 或CM OS 数字电路共用一个电源。

1.3　555可独立构成一个定时电路,且定时精度高。

1.4　555最大输出电流达200mA ,带负载能力强,可直接驱动小电机,喇叭、继电器等负载。

1.5　在制造和使用时,为了方便,通常把两个555电路集成在同一芯片上称556双时基电路,其集成封装稍有差异,但大体相同,使用时,可根据型号查集成大全。

2　555时基电路介绍2.1　555时基电路8脚双列直插式的封装图(1)管脚说明:1:V ss (低电平,接地);2:T R ,下限触发输入端;3:O U T ,电路输出端;4:R -,置O 端入端,低电平有效;5:V C ,电压控制端;6:T H ,上限阈值端;7:D ,放电端,外接定时电容;8:U DD ,高电平,电源正端,2—18V 。
