《过程控制系统》复习题

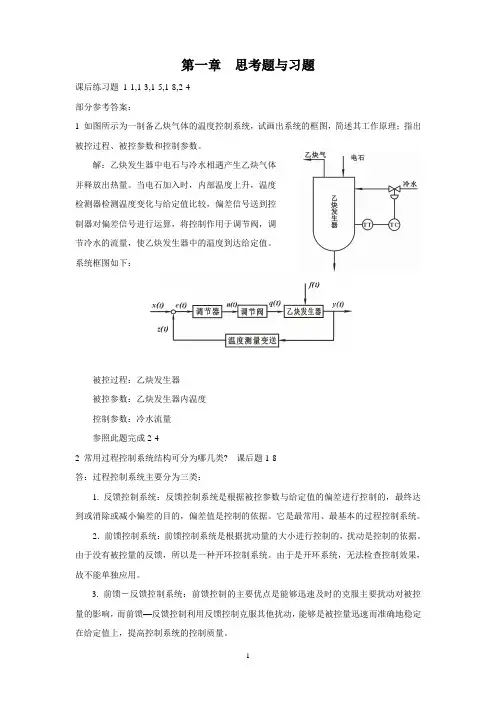

第一章思考题与习题课后练习题1-1,1-3,1-5,1-8,2-4部分参考答案：1 如图所示为一制备乙炔气体的温度控制系统，试画出系统的框图，简述其工作原理；指出被控过程、被控参数和控制参数。

解：乙炔发生器中电石与冷水相遇产生乙炔气体并释放出热量。

当电石加入时，内部温度上升，温度检测器检测温度变化与给定值比较，偏差信号送到控制器对偏差信号进行运算，将控制作用于调节阀，调节冷水的流量，使乙炔发生器中的温度到达给定值。

系统框图如下：被控过程：乙炔发生器被控参数：乙炔发生器内温度控制参数：冷水流量参照此题完成2-42 常用过程控制系统结构可分为哪几类? 课后题1-8答：过程控制系统主要分为三类：1. 反馈控制系统：反馈控制系统是根据被控参数与给定值的偏差进行控制的，最终达到或消除或减小偏差的目的，偏差值是控制的依据。

它是最常用、最基本的过程控制系统。

2．前馈控制系统：前馈控制系统是根据扰动量的大小进行控制的，扰动是控制的依据。

由于没有被控量的反馈，所以是一种开环控制系统。

由于是开环系统，无法检查控制效果，故不能单独应用。

3. 前馈－反馈控制系统：前馈控制的主要优点是能够迅速及时的克服主要扰动对被控量的影响，而前馈—反馈控制利用反馈控制克服其他扰动，能够是被控量迅速而准确地稳定在给定值上，提高控制系统的控制质量。

3 过程控制系统过渡过程的质量指标包括哪些内容？它们的定义是什么？哪些是静态指标？哪些是动态质量指标？ 课后题1-5答：1. 余差(静态偏差）e ：余差是指系统过渡过程结束以后，被控参数新的稳定值y(∞)与给定值c 之差。

它是一个静态指标，对定值控制系统。

希望余差越小越好。

2. 衰减比n:衰减比是衡量过渡过程稳定性的一个动态质量指标，它等于振荡过程的第一个波的振幅与第二个波的振幅之比，即：n ＜1系统是不稳定的，是发散振荡；n=1,系统也是不稳定的，是等幅振荡；n ＞1,系统是稳定的，若n=4,系统为4：1的衰减振荡，是比较理想的。

过程控制系统试卷及答案一、选择题（每题3分，共30分）1. 以下哪个不是过程控制系统的基本组成部分？A. 控制器B. 被控对象C. 执行机构D. 操作系统答案：D2. 以下哪种控制方式属于闭环控制？A. 开环控制B. 串级控制C. 比例控制D. 反馈控制答案：D3. 在PID控制器中，以下哪个参数主要影响系统的稳定性？A. 比例系数B. 积分系数C. 微分系数D. 比例系数和积分系数答案：C4. 以下哪个过程控制系统中，被控变量是流量？A. 液位控制系统B. 温度控制系统C. 压力控制系统D. 流量控制系统答案：D5. 以下哪个控制策略主要用于抑制高频干扰？A. 比例控制B. 积分控制C. 微分控制D. 比例-积分-微分控制答案：C6. 在过程控制系统中，以下哪个环节不属于控制回路？A. 控制器B. 执行机构C. 传感器D. 被控对象7. 以下哪种控制方式属于非线性控制？A. 比例控制B. 串级控制C. 模糊控制D. 反馈控制答案：C8. 在过程控制系统中，以下哪个环节的作用是进行信号转换和放大？A. 控制器B. 执行机构C. 传感器D. 被控对象答案：C9. 以下哪种控制方式适用于大滞后系统？A. 比例控制B. 积分控制C. 微分控制D. 比例-积分-微分控制10. 在过程控制系统中，以下哪个参数表示系统的快速性？A. 调整时间B. 超调量C. 稳态误差D. 稳定性答案：A二、填空题（每题3分，共30分）11. 过程控制系统的基本组成部分有控制器、被控对象、执行机构和________。

答案：传感器12. 在PID控制器中，比例系数、积分系数和________系数共同调节系统的性能。

答案：微分13. 串级控制系统由主控制器、副控制器和________组成。

答案：副被控对象14. 在过程控制系统中，________的作用是将被控对象的输出信号转换为控制器所能接收的信号。

答案：传感器15. 模糊控制器主要由模糊化、________和反模糊化三个环节组成。

过程控制工程复习题（课程代码392217）一、选择题（请从下列选项中选出正确的一项）1、下列不属于单回路反馈控制系统的是（）选项A）被控对象选项B）被测对象选项C）测量变送选项D）控制器和控制阀答案：B2、在工业控制中，使用最多的控制系统是（）选项A）单回路反馈控制系统选项B）串级控制系统选项C）比值控制系统选项D）前馈控制系统答案：A3、下列中对干扰通道特性对控制质量影响描述错误的是（）选项A）K f增加，余差增加，系统稳定性不变选项B）T f增加，过渡过程时间减小选项C）T f增加，振荡幅值减小选项D）τf增加，余差减小答案：D4、下列中对控制对象特性对控制质量影响描述错误的是（）选项A）一般希望放大倍数K0大些好，易于调节选项A）一般希望控制通道时间常数小些好，但不能过小选项C）控制通道时间常数越小越好，系统才灵敏选项D）时间常数大，系统的工作频率低答案：D5、下列对操纵变量选择原则描述错误的是（）选项A）操纵变量必须可控选项A）选择通道放大倍数相对大的选项C）选择干扰通道时间常数小一点的选项D）选择通道的纯滞后尽量小答案：C6、下列中对控制通道特性对控制质量影响描述错误的是（）选项A）K0增加，余差增加，系统稳定性不变选项B）T0增加，过渡过程时间增加选项C）T0增加，系统频率变慢选项D）τ0增加，稳定程度大大降低答案：A6、下图的曲线中，哪一条是对数流量特性的是（）选项A）1选项B）2选项C）3选项D）4答案：B7、在控制系统中，能准确、快速、及时地跟踪设定值的变化的系统属于（）选项A）随动系统选项B）定值系统选项C）程序系统选项D）以上都不是答案：A8、在过程控制系统中，系统的设定值保持不变的系统属于（）选项A）随动系统选项B）定值系统选项C）程序系统选项D）以上都不是答案：B9、在过程控制系统中，系统的设定值有规律变化的系统属于（）选项A）随动系统选项B）定值系统选项C）程序系统选项D）以上都不是答案：C10、用来表征生产设备或过程运行是否正常而需要加以控制的物理量是（）选项A）被控对象选项B）被控变量选项C）操纵变量选项D）测量值答案：B11、受控制器的操纵，使被控变量保持在设定值的物理量是（）选项A）被控对象选项B）设定值选项C）操纵变量选项D）测量值答案：C12、一阶环节的传递函数是（）选项A）K/(Ts+l)选项B）K/Tis选项C）K选项D）Tds答案：A13、比例环节的传递函数是（）选项A）K/(Ts+l)选项B）K/Tis选项C）K选项D）Tds答案：C14、在一阶系统的特征参数中，（）是系统的静态参数选项A）放大倍数K选项B）时间常数T选项C）滞后时间τ选项D）传递函数答案：A15、在一阶过程控制系统中时间常数T定义为系统的输出量y(t)到达稳态值的（）选项A）80%选项B）63.2%选项C）20%选项D）40%答案：B16、在一阶过程控制系统中，（）决定了系统在响应结束时的稳态性能选项A）时间常数T选项B）输入值选项C）滞后时间τ选项D）放大倍数K答案：D17、在过程控制仪表中，控制器的放大倍数Kc是通过改变（）来设置的选项A）量程选项B）输出信号选项C）控制器的比例度选项D）输入信号答案：C18、在过程控制系统过渡过程的质量指标中，（）是表示过渡过程曲线超出新稳定值的最大值选项A）最大偏差选项B）超调量选项C）衰减比选项D）振荡周期答案：B19、在过程控制系统过渡过程的质量指标中，（）是描述被控变量偏离设定值最大程度的物理量选项A）最大偏差选项B）超调量选项C）衰减比选项D）振荡周期答案：A20、在过程控制系统过渡过程的质量指标中，（）是衡量系统快速性的质量指标选项A）最大偏差选项B）超调量选项C）衰减比选项D）振荡周期答案：D21、一阶过程控制系统稳定条件是（）选项A）特征根为正，微分方程系数都大于零选项B）特征根为负，微分方程系数都大于零选项C）特征根为正，微分方程系数都小于零选项D）特征根为负，微分方程系数都小于零答案：B22、二阶过程控制系统稳定条件是（）选项A）特征根实部为负，微衰减系数小于零，分方程系数都大于零选项B）特征根实部为正，微衰减系数小于零，分方程系数都大于零选项C）特征根实部为正，微衰减系数大于零，分方程系数都大于零选项D）特征根实部为负，微衰减系数大于零，分方程系数都大于零答案：D23、二阶系统的衰减系数与系统的稳定性有很大关系，当衰减系数满足（）时，系统是稳定的选项A）衰减系数=0选项B）-1<衰减系数<0选项C）衰减系数<-1选项D）0<衰减系数<1答案：D24、二阶系统的衰减系数与系统的稳定性有很大关系，当衰减系数满足（）时，系统是稳定的选项A）衰减系数=1选项B）衰减系数<-1选项C）衰减系数>1选项D）0<衰减系数<1答案：B25、在比例控制器中，放大倍数Kc和控制器的比例度δ之间的关系是（）选项A）δ越大，Kc也越大选项B）δ越大，Kc越小选项C）δ变化与Kc无关选项D）δ与Kc都是定值答案：B26、在比例控制器中，在相同输入偏差下，放大倍数Kc和输出p(t)之间的关系是( )选项A）Kc越大,输出p(t)越小选项B）Kc越大,输出p(t)不变选项C）Kc越大,输出p(t)也越大选项D）Kc越小,输出p(t)越大答案：C27、在过程控制系统中，若使控制变量最终不存在余差但系统的稳定性要下降应选用（）选项A)比例控制器选项B)比例积分控制器选项C)比例微分控制器选项D)比例积分微分控制器答案：B28、在过程控制系统中，既能使控制变量不存在余差又使系统具有超前性控制应选用（）控制规律选项A）P选项B）PI选项C）PID选项D）PD答案：C29、在过程控制系统中，系统在稳态时，不管放大系数Kc有多大最终仍有余差可以选用（）控制规律选项A）P选项B）PI选项C)PID选项D)PD答案：B30、在比例控制规律中，衰减系数与系统的稳定性之间的关系应满足（）A)衰减系数越大系统越稳定B)衰减系数越大系统越不稳定C)衰减系数与系统稳定无关答案：A31、下面对过程的控制质量没有影响的是（）A)控制通道放大倍数KoB)扰动通道放大倍数KfC)扰动通道时间常数D)扰动通道纯滞后时间答案：D32、在单回路控制中，控制阀的结构形式的选择很重要，在高压差时选用（）A)角形控制阀B)隔膜控制阀C)三通控制阀D)蝶阀答案：A33、在单回路控制中，控制阀的结构形式的选择很重要，在控制强腐蚀性介质时选用（）选项A)角形控制阀选项B)隔膜控制阀选项C)三通控制阀选项D)蝶阀答案：B34、在单回路控制中，控制阀的结构形式的选择很重要，在分流或合流控制时选用（）选项A)角形控制阀选项B)隔膜控制阀选项C)三通控制阀选项D)蝶阀答案：C35、在单回路控制中，控制阀的结构形式的选择很重要，在大口径、大流量、低差压，而泄漏量要求不高时选用（）选项A)角形控制阀选项B)隔膜控制阀选项C)三通控制阀选项D)蝶阀答案：D36、为了使过程控制系统能够正常工作，则必须使系统的各个环节的静态放大系数相乘必须满足（）选项A)等于0选项B)大于0选项C)小于0选项D)不能确定答案：C37、在控制阀的正作用下，控制阀是气开式，则Kv满足（）选项A)等于0选项B)大于0选项C)小于0选项D)不能确定答案：B38、在控制阀的负作用下，控制阀是气关式，则Kv满足（）选项A)等于0选项B)大于0选项C)小于0选项D)不能确定答案：C39、控制器正作用时，其放大系数Kc满足( )选项A)Kc<0选项B)Kc<-1选项C)Kc>0选项D)Kc=0答案：C40、控制器负作用时，其放大系数Kc满足( )选项A)Kc<0选项B)Kc<-1选项C)Kc>0选项D)Kc=0答案：A41、在控制器上对所求得的整定参数设置的顺序是（）选项A)P,I,D选项B)P,D,I选项C)I,P,D选项D)I,D,P答案：A42、在某温度控制系统中，采用4：1衰减曲线法整定控制器的参数，得δs=20%,当控制器为比例作用时，其整定参数值为（）选项A)20％选项B)40％选项C)60％选项D)80％答案：A43、过程控制设计中，系统设计的核心是（）选项A)控制方案设计选项B)工程设计选项C)工程安装选项D)仪表调校答案：A44、在控制器的参数整定中属于理论整定法得是（）选项A)经验凑试法选项B)衰减曲线法选项C)响应曲线法选项D)对数频率特性法答案：D45、在控制器的参数整定中属于工程整定法得是（）选项A)对数频率特性法选项B)根轨迹法选项C)经验凑试法答案：C46、在某温度控制系统中，采用4：1衰减曲线法整定控制器的参数，得δs=20%,当控制器为比例积分作用时，其整定参数值为（）选项A)24％选项B)12％选项C)36％选项D)48％答案：A47、在某温度控制系统中，采用4：1衰减曲线法整定控制器的参数，得δs=20%,当控制器为比例积分微分作用时，其整定参数值为（）选项A)20%选项B)40%选项C)16％选项D)32％答案：C48、串级控制系统中控制器的作用正确的是（）选项A)主粗副粗选项B)主粗副细选项C)主细副粗选项D)主细副细答案：C49、串级控制系统系统中存在的一次扰动来源于它的（）选项A)主回路选项B)副回路选项C)主副回路都有选项D)不能确定答案：A50、串级控制系统系统中存在的二次扰动来源于它的（）选项A)主回路选项B)副回路选项C)主副回路都有选项D)不能确定答案：C51、串级控制系统系统中主环是一个（）系统选项A)定值系统选项B)随动系统选项C)程序系统选项D)分时系统答案：A52、串级控制系统系统中副环是一个（）系统选项A)定值系统选项B)随动系统选项C)程序系统选项D)分时系统答案：B53、串级控制系统中主回路的控制器包括（）选项A)主控制器选项B)副控制器选项C)主、副控制器选项D)不确定答案：C54、串级控制系统中主回路的对象是（）选项A)主、副对象控制器 控制阀对象 F2 测量变送 F1控制器 控制阀对象 F2测量变送 F1K 测量变送选项B)主对象选项C)副对象选项D)不确定答案：A55、串级控制系统中主、副环要满足（ ）选项A)主定副随选项B)主定副定选项C)主随副定选项D)主随副随答案：A56、串级控制系统中主控制器的正、反作用的选择顺序（A ）选项A)先副后主选项B)先主后副选项C)主、副同样选项D)不确定57、有2个阀门，流通能力分别为C1＝100，C2＝3，其可调范围均为R ＝30，用于分程控制时，分程可调范围为（B ）选项A)750选项B)1000选项C)900选项D)125058、对于对象的纯滞后时间较大，时间常数特别大的应采用（B ）控制选项A)分程控制选项B)前馈控制选项C)均匀控制选项D)串级控制二、作图题1.请画出开环比值控制系统和单闭环控制系统的方框图答案：①开环比值控制系统②单闭环比值控制系统控制器 控制阀对象 F2测量变送2 F1 乘法器 测量变送1I 1 I 02.一个双闭环比值控制系统如下图所示。

过程控制系统1、调节系统中不与调节对象方块相连接的信号是（）。

——[单选题]A 给定值B 调节参数C 干扰D 被控变量正确答案：A2、当调节器加入积分调节规律后，能够达到（）的目的。

——[单选题]A 减小系统震荡B 消除系统余差C 使系统更加稳定D 使过渡时间增加正确答案：B3、当工艺要求严格，不允许有较长时间的等幅振荡，这时不适合使用（）对调节器参数进行整定。

——[单选题]A 经验凑试法B 临界比例度法C 衰减曲线法D 反应曲线法正确答案：B4、当系统运行后，发现阀门出现大幅的剧烈振荡，这时应调整调节器参数，使其（）。

——[单选题]A 增大比例度增加积分时间B 减小比例度增加积分时间C 增大比例度减小积分时间D 减小比例度减小积分时间正确答案：D5、当系统运行不正常是，正确区分是工艺问题还是控制系统和仪表的故障问题，下面哪种不是经常使用的正确方法。

（）——[单选题]A 记录曲线的比较B 控制室与现场仪表的比较C 两个不同系统间的比较D 控制室显示仪表与就地显示仪表比较正确答案：C6、在确定调节通道时下面的哪种说法不正确（）。

——[单选题]A 调节通道的放大系数大一些好B 一般不选用主物料作调节参数C 调节通道的时间常数适当D 调节通道的纯滞后的时间影响不大正确答案：D7、判断一个控制器参数整定的好坏，是控制器的控制过程（）。

——[单选题]A 越快越好B 没有余差C 有较大衰减比D 有较好的稳定性和快速性正确答案：D8、比例度越大，对调节过程的影响是（）——[单选题]A 调节作用越弱B 调节作用越弱，过渡曲线变化快，振荡周期长，衰减比大C 调节作用越弱，过渡曲线变化缓慢，振荡周期短，衰减比大D 调节作用越弱，过渡曲线变化缓慢，振荡周期长，衰减比小正确答案：A9、积分时间越小，下列描述正确的是（）。

——[单选题]A 积分速度越小B 积分速度越大，积分作用越强，消除余差越快C 积分速度越小，积分作用越弱，消除余差越弱D 积分速度越大，积分作用越弱，消除余差越弱正确答案：B10、定值控制系统是（）固定不变的闭环控制系统。

过程控制系统简答题复习重点名词解释：衰减比答：衰减比n 定义为：衰减比是衡量系统过渡过程稳定性的一个动态指标。

为保证系统足够的稳定程度，一般取衰减比为4:1～10:1。

B1,B2为前两个峰顶与稳定值的差值。

其中4 ：1 常作为评价过程动态性能指标的一个理想指标。

2、自衡过程答：当扰动发生后，无须外加任何控制作用，过程能够自发地趋于新的平衡状态的性质称为自衡性。

称该类被控过程为自衡过程。

3、分布式控制系统答：分布式控制系统DCS ，又称为集散控制系统，一种操作显示集中、控制功能分散、采用分级分层体系结构、局部网络通信的计算机综合控制系统。

DCS 的设计思想是“控制分散、管理集中”4、串级控制系统将两个控制器串联在一起工作、各自完成不同任务的系统结构，就称为串级控制结构。

主控制器的输出作为副控制器的设定值，再用控制器的输出去操纵调节阀，从而对主被控变量具有更好的控制效果。

流量：单位时间内流过工艺管道某截面的流体数量称为瞬时流量，而把某一段时间内流过工艺管道某截面的流体总量称为累计流量。

简答题：1.简述串级控制系统的设计原则。

答：（1）副回路的选择必须包括主要扰动，而且应包括尽可能多的扰动；（2）主、副对象的时间常数应匹配；（3）应考虑工艺上的合理性和实现的可能性；（4）要注意生产上的经济性。

2.电气阀门定位器有哪些作用答：①改善阀的静态特性②改善阀的动态特性③改变阀的流量特性④用于分程控制⑤用于阀门的反向动作3. 简单控制系统由哪几部分组成？各部分的作用是什么？答：简单控制系统由一个被控对象，一个检测元件和变送器，一个调节阀和一个调节器组成。

检测元件和变送器用于检测被控变量，并将检测到的信号转换为标准信号，输出到控制器。

控制器用于将检测变送器的输出信号与设定值进行比较，得出偏差，并把偏差信号按一定的控制规律运算，运算结果输出到执行器。

执行器是控制系统回路中的最终元件，直接用于改变操纵量，以克服干扰，达到控制的目的。

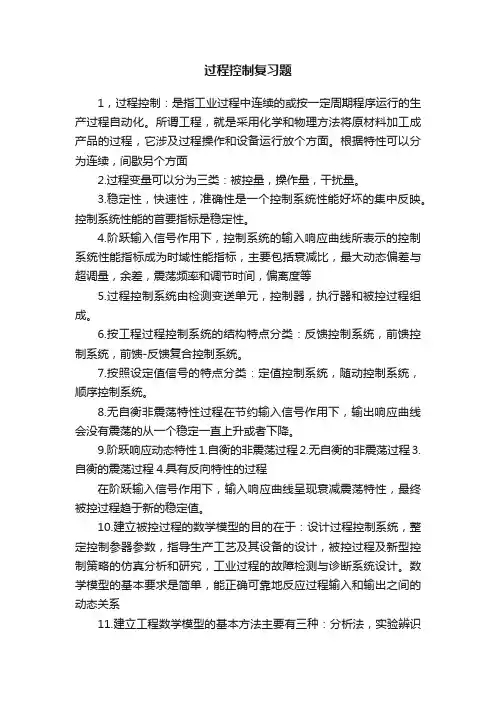

过程控制复习题1，过程控制：是指工业过程中连续的或按一定周期程序运行的生产过程自动化。

所谓工程，就是采用化学和物理方法将原材料加工成产品的过程，它涉及过程操作和设备运行放个方面。

根据特性可以分为连续，间歇另个方面2.过程变量可以分为三类：被控量，操作量，干扰量。

3.稳定性，快速性，准确性是一个控制系统性能好坏的集中反映。

控制系统性能的首要指标是稳定性。

4.阶跃输入信号作用下，控制系统的输入响应曲线所表示的控制系统性能指标成为时域性能指标，主要包括衰减比，最大动态偏差与超调量，余差，震荡频率和调节时间，偏离度等5.过程控制系统由检测变送单元，控制器，执行器和被控过程组成。

6.按工程过程控制系统的结构特点分类：反馈控制系统，前馈控制系统，前馈-反馈复合控制系统。

7.按照设定值信号的特点分类：定值控制系统，随动控制系统，顺序控制系统。

8.无自衡非震荡特性过程在节约输入信号作用下，输出响应曲线会没有震荡的从一个稳定一直上升或者下降。

9.阶跃响应动态特性1.自衡的非震荡过程2.无自衡的非震荡过程3.自衡的震荡过程4.具有反向特性的过程在阶跃输入信号作用下，输入响应曲线呈现衰减震荡特性，最终被控过程趋于新的稳定值。

10.建立被控过程的数学模型的目的在于：设计过程控制系统，整定控制参器参数，指导生产工艺及其设备的设计，被控过程及新型控制策略的仿真分析和研究，工业过程的故障检测与诊断系统设计。

数学模型的基本要求是简单，能正确可靠地反应过程输入和输出之间的动态关系11.建立工程数学模型的基本方法主要有三种：分析法，实验辨识法和混合法。

12.解析法建模的一般步骤：明确过程的输入变量，输出变量和中间变量，根据建模对象和模型使用目的做出合理假设，根据过程的内在机理，建立静态和动态平衡关系方程，消去中间变量，求取过程的数学模型，模型简化。

13.响应曲线法是指通过操作调节阀，使被控过程的控制输入产生一个阶跃变化或方波变化，得到被控量时间变化的阶跃响应曲线或者脉冲响应曲线，根据输入-输出数据来辨识输入-输出之间的数学关系。

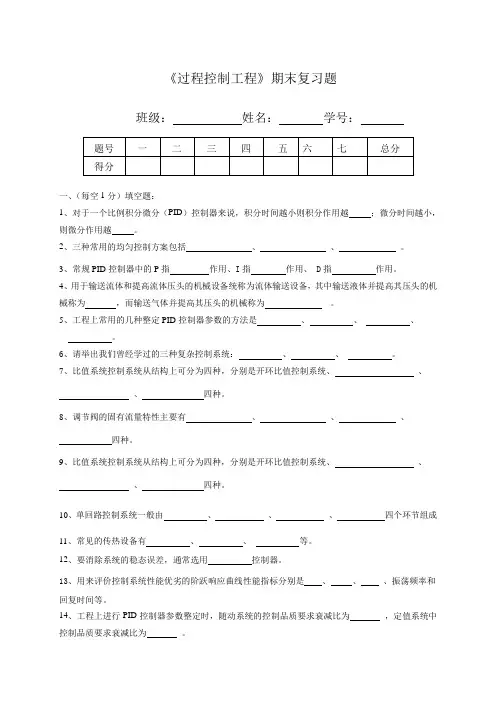

《过程控制工程》期末复习题班级：姓名：学号：一、（每空1分）填空题：1、对于一个比例积分微分（PID）控制器来说，积分时间越小则积分作用越；微分时间越小，则微分作用越。

2、三种常用的均匀控制方案包括、、。

3、常规PID控制器中的P指作用、I指作用、 D指作用。

4、用于输送流体和提高流体压头的机械设备统称为流体输送设备，其中输送液体并提高其压头的机械称为，而输送气体并提高其压头的机械称为。

5、工程上常用的几种整定PID控制器参数的方法是、、、。

6、请举出我们曾经学过的三种复杂控制系统：、、。

7、比值系统控制系统从结构上可分为四种，分别是开环比值控制系统、、、四种。

8、调节阀的固有流量特性主要有、、、四种。

9、比值系统控制系统从结构上可分为四种，分别是开环比值控制系统、、、四种。

10、单回路控制系统一般由、、、四个环节组成11、常见的传热设备有、、等。

12、要消除系统的稳态误差，通常选用控制器。

13、用来评价控制系统性能优劣的阶跃响应曲线性能指标分别是、、、振荡频率和回复时间等。

14、工程上进行PID控制器参数整定时，随动系统的控制品质要求衰减比为，定值系统中控制品质要求衰减比为。

15、常见的传热设备有、、等。

16、精馏装置一般由、、、等设备组成。

精馏塔产品质量指标选择有直接产品质量指标和两类。

二、选择题（10分，每小题2分）1、成分、温度调节系统的调节规律，通常选用（）。

A. PIB. PDC. PID2、自动控制系统中控制器正、反作用的确定是根据（）。

A．实现闭环回路的正反馈。

B．实现闭环回路的负反馈。

C．系统放大倍数恰到好处D．生产的安全性。

3、单纯的前馈调节是一种能对（）进行补偿的调节系统。

A．测量与给定之间的偏差 B．被调量的变化 C．干扰量的变化4、分程控制系统常要加装（）来达到分程的目的。

A．调节器 B.变送器 C.阀门定位器5、在某一分离异丁烷与正丁烷的精馏塔中，微小的压力波动也会影响温度的变化，同时压力波动引起的各板上温度变化的方向是一致的，此时应选择（）作为间接质量指标进行控制。

1、什么是积分饱和，常用的抗积分饱和方法有哪些？答：如果执行已经到极限位置，仍然不能消除静差时，由于积分作用，尽管PID 差分方程式所得的运算结果继续增大或减小，但执行已无相应的动作，这就叫积分饱和。

常用措施有：限幅法，外反馈法，积分切除法。

2、采用经验建模方法建立对象模型的步骤是什么？答：（1）设计试验来获得用于建模的输入输出数据；（2）对输入输出数据进行预处理，如选择有用的数据，剔除换点及遗漏的数据点等；（3）指定模型结构或选择模型集；（4）确定一个性能指标作为模型选择的准则；（5）根据输入输出数据和性能指标从指定的模型集中选择已个最佳模型；（6）对获得的模型进行测试，满意则结束，否则重复前面的步骤。

3、串级控制系统的设计原则有哪些？答（1）在单回路控制不能满足要求的情况下可以考虑采用串级控制；（2）具有能够检测的副回路，且主要干扰应该包括在副回路中；（3）副对象的滞后不能太大，以保持副回路的快速响应性能；（4）将对象中具有显著非线性或时变特性的部分归于副对象中。

4、设置均匀控制系统的目的和其特点是什么？答：目的是:对表征前后设备供求矛盾的两个变量均匀协调,统筹兼顾。

特点是:表征前后供求矛盾的两个变量都应该是缓慢变化的；前后互相联系又互相矛盾的两个变量都应保持在工艺操作所允许的范围内。

5、前馈控制系统的基本原理是什么？为什么它常与反馈控制构成前馈－反馈控制系统？答：基本原理是测量进入过程的干扰量，并根据干扰的测量值产生合适的控制作用来改变控制量，使被控制变量维持在给定值。

前馈控制是一种补偿控制。

一般来讲，前馈控制无法全部补偿扰动对被控变量所产生的影响。

因此，单纯的前馈控制系统在应用中就会带来一定的局限性。

为克服这一弊端，前馈控制常与反馈控制联用，构成前馈—反馈控制系统。

6、什么是控制系统的过渡过程？有几种基本形式？答：一个过程控制系统在外作用下从原有的稳定状态过渡到另一个稳定状态的过程称为过程控制系统的过渡过程。

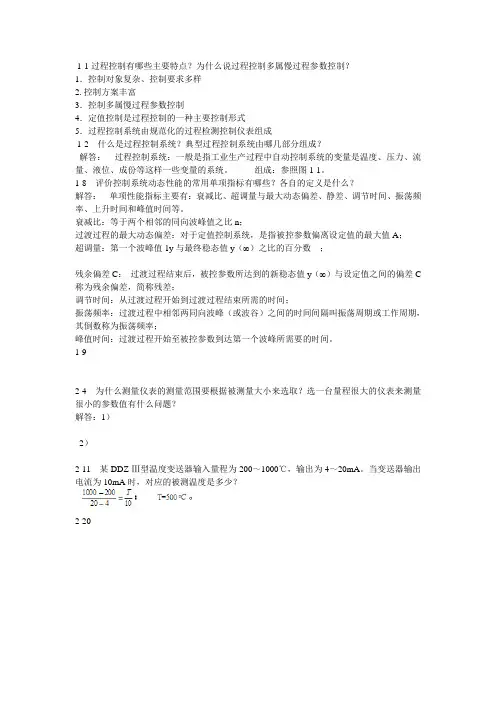

1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。

组成：参照图1-1。

1-8 评价控制系统动态性能的常用单项指标有哪些？各自的定义是什么？解答：单项性能指标主要有：衰减比、超调量与最大动态偏差、静差、调节时间、振荡频率、上升时间和峰值时间等。

衰减比：等于两个相邻的同向波峰值之比n；过渡过程的最大动态偏差：对于定值控制系统，是指被控参数偏离设定值的最大值A；超调量：第一个波峰值1y与最终稳态值y（∞残余偏差C：过渡过程结束后，被控参数所达到的新稳态值y（∞）与设定值之间的偏差C 称为残余偏差，简称残差；调节时间：从过渡过程开始到过渡过程结束所需的时间；振荡频率：过渡过程中相邻两同向波峰（或波谷）之间的时间间隔叫振荡周期或工作周期，其倒数称为振荡频率；峰值时间：过渡过程开始至被控参数到达第一个波峰所需要的时间。

1-92-4 为什么测量仪表的测量范围要根据被测量大小来选取？选一台量程很大的仪表来测量很小的参数值有什么问题？解答：1）2）2-11 某DDZ-Ⅲ型温度变送器输入量程为200～1000℃，输出为4～20mA。

当变送器输出电流为10mA时，对应的被测温度是多少？2-202-21 椭圆齿轮流量计的特点是什么？对被测介质有什么要求？解答：1）特点：流量测量与流体的流动状态无关，这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。

粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，泄漏误差愈小，对测量愈有利。

一、填空题1．在自动控制系统中，能够测量某物理量的大小并把它转化为一种特定信号的自动化装置是 。

2．过渡过程终了时，被调参数所达到的新的稳态值与给定值之差叫做 。

3．在研究对象的动态特性时，将 看作对象的输出量，而将干扰作用和调节作用看作对象的输入量。

4．液柱式压力计是将被测压力转换成 进行测量的。

5．模拟式显示仪表是以仪表的指针（或记录笔）的 来模拟显示被测参数的连续变化。

6．信号传输采用电流传送—电流接收串联制方式的是 型仪表。

7．气动执行器的辅助装置 是利用反馈原理来改善执行器的性能，使执行器能按调节器的控制信号实现准确的定位。

8．简单调节系统也称为 ，通常是指由一个测量元件、变送器，一个调节器，一个调节阀和一个对象所构成的单闭环调节系统。

9．串级调节系统中，主回路是一个 调节系统。

10．在计算机控制系统中，计算机的输入和输出信号都是 信号。

11．在调节器参数整定时，若系统不允许产生等幅振荡，则 法不适用，否则容易影响生产的正常进行或造成事故。

12．在调节系统的品质指标中，被调参数偏离给定值的最大数值叫做 。

13．在计算机控制系统中，能够将数字信号转换为模拟信号的是 。

14．转子流量计采用的是 的流量测量方法。

15．节流现象是指流体流经装有节流装置的管道时，流体的 产生差异的现象 。

16．数字显示仪表是直接以 显示被测参数值大小的仪表。

17．DDZ –Ⅲ型仪表的现场传输信号是 。

18．当来自调节器或阀门定位器的信号压力增大时，推杆向下动作的执行机构叫做作用执行机构。

19．串级调节系统中，副回路是一个 调节系统。

20．在自动控制系统中，能够测量某物理量的大小并把它转化为一种特定信号的自动化装置是 。

21．在自动控制系统中，需要控制其工艺参数的生产设备或机器称为 。

22．所谓研究对象的动态特性，就是要找出描述对象动态特性的 。

23．仪表的精度等级与仪表 的大小有关。

24．DDZ-Ⅲ型角行程电动执行器输入信号为4~20mA 的电流信号，输出轴的有效位移为 转角。

《过程控制系统》期末试卷专业、班级姓名学号成绩填空题选择题判断改错题综合题总分一、填空题（本题共10道小题，每小题1分，共10分）1、当广义的过程控制通道时间常数较大或容积迟延较大，工艺上要求系统无静差，一般选用________控制规律。

2、采用前馈－反馈控制的优点是________。

3、同以往的计算机控制系统相比，________实现了“管理控制集中、危险分散”。

4、简单均匀调节系统中的调节器一般均采用________。

5、________控制系统实现了智能仪表之间的信息交换。

6、为了获得满意的控制效果，一般把前馈控制和________结合起来，组成复合控制系统。

7、一种前馈作用能够克服________ 种干扰。

8、过程控制系统是由被控对象、测量与变送单元、执行器和________等环节组成。

9、描述控制系统的品质指标的参数有衰减比、余差和________等。

10、定值控制系统是按照________进行调节的，而前馈控制是按照________进行调节的。

二、选择题（本题共10道小题，每小题2分，共20分）至少有一个正确答案，错选、多选、少选或未选均无分1、（）存在纯滞后，通常不影响控制质量。

A．调节通道B．测量元件C．变送器D．干扰通道2、已知某夹套反应器温度控制系统如右图所示，反应大量放热。

要求控制温度为50℃，在供气中断时保证冷却。

试问该控制系统中对象特性是（），为了构成闭环控制系统，应该选择（）作用的控制器A．正、正B．正、反C．反、正D．反、反3、过程控制系统中，具有自平衡能力带纯滞后的双容过程的数学模型可表示为（）。

A．s eTsKτ-+1B．saeTssTKτ-+)1(C．)1)(1(21++sTsTK D．s esTsTKτ-++)1)(1(214、由于微分调节规律有超前作用，因此调节器加入微分作用主要是用来（）。

A．克服调节对象的惯性滞后（时间常数T）、容量滞后τC；B．克服调节对象的纯滞后；C．克服调节对象的惯性滞后（时间常数T）、容量滞后τC和纯滞后τ0；D．克服调节对象的容量滞后τC。

1、过程控制系统按其基本结构形式可分为几类?其中闭环系统中按设定值的不同形式又可分为几种?答：过程控制系统按其基本结构形式可分为闭环自动控制系统和开环自动控制系统。

在闭环控制系统中，按照设定值的不同形式又可分为：(1)定值控制系统(2)随动控制系统(3)程序控制系统2、试述热电阻测温原理，常用热电阻的种类有哪些？r0各为多少？答：热电阻温度计是利用金属导体的电阻值随温度变化而变化的特性来进行温度测量的，只要设法测出电阻值的变化，就可达到温度测量的目的。

工业上常用的热电阻有：铂电阻，铜电阻。

目前工业上使用的铂电阻有两种：一种是10；另外一种是100。

工业上使用的铜电阻也有两种：一种是50；另一种是100。

3、试述过程控制系统中常用的控制规律及其特点。

答：控制系统中常用的控制规律有比例(P)、比例积分(PI)、比例积分微分(PID)控制规律。

比例控制规律是控制器的输出信号与它的输入信号(给定值与测量值的偏差)成比例。

它的特点是控制及时，克服干扰能力强，但在系统负荷变化后，控制结果有余差。

比例积分控制规律是控制器的输出信号不仅与输入信号成比例，而且与输入信号对时间的积分成比例。

它的特点是能够消除余差，但是积分控制作用比较缓慢、控制不及时。

比例积分微分控制规律是在比例积分的基础上再加上微分作用，微分作用是控制器的输出与输入的变化速度成比例，它对克服对象的容量滞后有显著的效果。

4、何为控制阀的理想流量特性和工作流量特性？常用的调节阀理想流量特性有哪些？答：阀前后压差保持不变时的流量特性称为理想流量特性；在实际使用过程中，阀前后的压差会随阀的开度的变化而变化，此时的流量特性称为工作流量特性。

常用的调节阀理想流量特性有：直线流量特性、等百分比(对数)流量特性、快开特性。

5、控制器参数整定的任务是什么?工程上常用的控制器参数整定有哪几种方法?答：控制器参数整定的任务是：根据已定的控制方案，来确定控制器的最佳参数值，以便使系统能获得好的控制质量。

过程控制工程复习资料一、填空题1．过程控制系统一般由控制器、执行器、被控过程或被控对象、测量变送器等环节组成。

2、调节阀按能源不同分为三类：气动调节阀、电动调节阀、液动调节阀。

3、自动控制系统按工作原理可分为三类：反馈控制系统、前馈控制系统、前馈-反馈控制系统。

按给定值特点分类可分为三类：定值控制系统、随动控制系统、程序控制系统。

4、过程控制系统方案设计的基本要求是：安全、稳定、经济。

5、过程数学模型的求取方法有三种，分别是：机理法建模、系统辨别法建模、混合法（机理分析+系统辨别）建模。

6、理想流量特性有四类，分别是直线、对数、抛物线、快开。

7、定比值控制系统包括：开环比值控制系统、单闭环比值控制系统和双闭环比值控制系统。

8、控制器参数整定法有：经验法、临界比例度法、衰减振荡法、响应曲线法。

9、根据实践经验的总结发现，除少数无自平衡的对象以外，大多数对象均可用一阶、二阶、一阶加纯滞后、二阶加纯滞后这四种典型的动态特性来加以近似描述。

为进一步简化，也可以将所有的对象的动态特性都简化为一阶加纯滞后的形式，用传递函数可以表示为：（）。

其中K表示对象的静态放大系数，T表示对象的时间常数，表示纯滞后时间。

10、调节器的比例度δ越大，则放大倍数Kc越小，比例调节作用就越弱，过渡过程曲线就越平稳，但余差也越大。

积分时间T i越小，则积分速度越大，积分特性曲线的斜率越大，积分作用越强，消除余差越快，微分时间T d越大，微分作用越强。

11、定值控制系统是按测量与给定偏差大小进行调节的，而前馈调节是按扰动量大小进行调节的；前者是闭环调节，后者是开环调节。

采用前馈-反馈调节的优点是利用前馈调节的及时性和反馈调节的静态准确性。

12、防止几分饱和有哪三种方法：限幅法、外反馈法、积分切除法。

13、测量变送器的要求：准确、快速、可靠。

14、在串级控制系统中，调节器参数的整定方法有：逐次逼近法、两步整定法、一步整定法。

二、选择题1、下列控制系统中，哪些是开环控制(C)，哪些是闭环控制（ABD）A、定值控制B、随动控制C、前馈控制D、程序控制2、对某PI控制系统，为了防止积分饱和，采取下列措施，问哪一条是不起作用的（D）C、采用高低阻幅器 B、采用调节器外部积分反馈法C、采用PI-P调节器D、采用PI-D调节器3、如果甲乙两个广义调节对象的动态特性完全相同（如均为二阶对象），甲采用PI作用调节器，乙采用P作用调节器。
